Boulot d'un été chaud dans le sud-ouest
Un chantier à 3 charpentiers sur 4 semaines assez intenses.
C'était pour couvrir l'extension d'une cave vinicole.
5 fermes de 9 mètres d'envergure chacune, avec des entraits, poinçons et arbalétriers en 30x30, ce qui fait un poids de plus de 1 tonne par ferme. Tout en pin douglas avec les chevilles en robinier.
Certaines sections sont surdimensionnées, mais c'était le souhait du client qui voulait ce style massif.
De longues journées d'été, heureusement à l'abri dans la future cave, car il cuisait bien en ce mois de juillet!

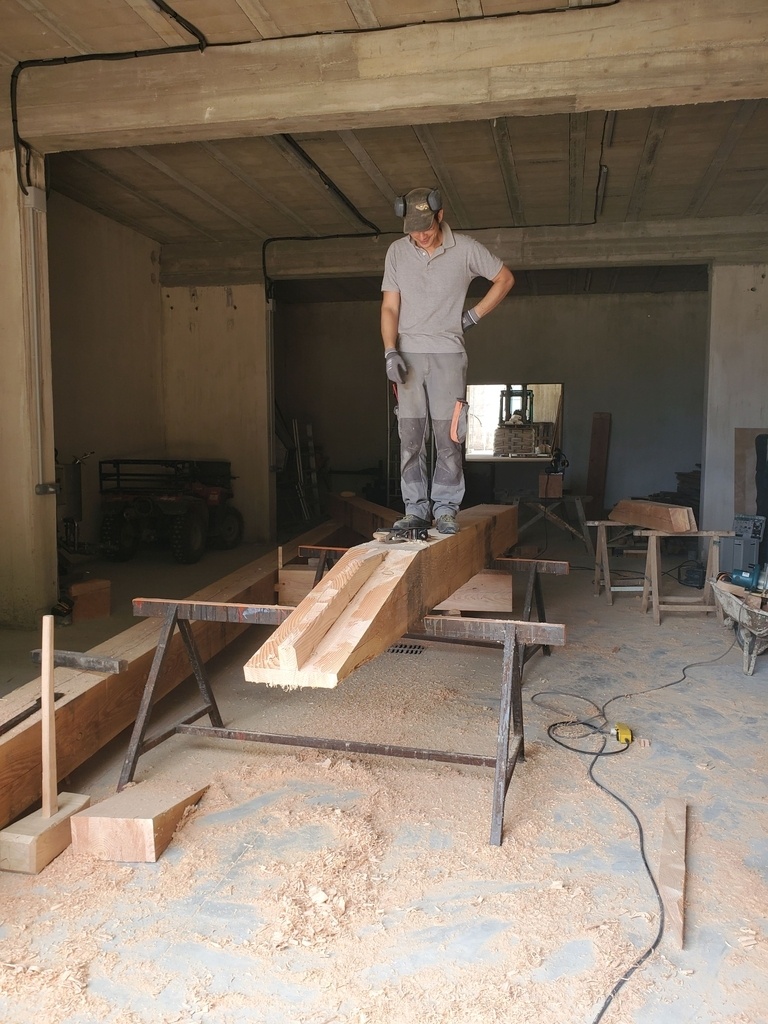

Un long travail surtout fatiguant en raison du poids des pièces à chaque fois qu'il fallait ne serait-ce que simplement les retourner pour marquer, puis tailler les différentes faces.

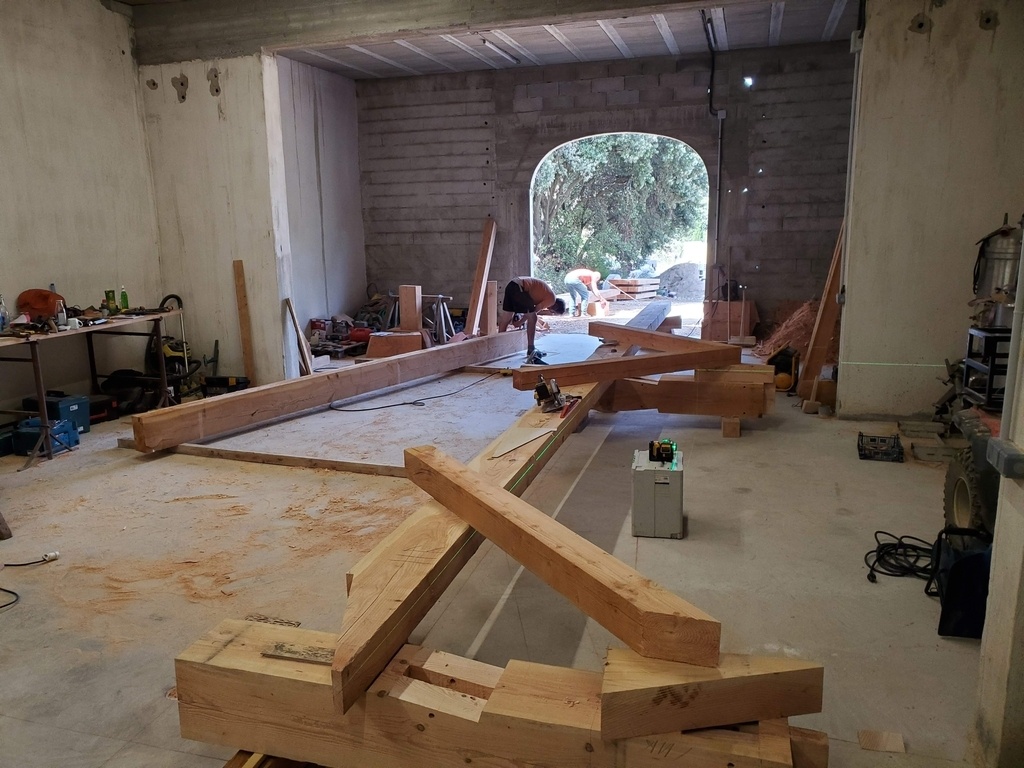

Au final, que de l'assemblage basique de charpente: embrèvements-tenons-mortaises mais à grosse échelle
A ceci près que pour l'asssemblage des contrefiches on a été un peu masos mais pour l'esthétique on leur a fait des "boites" pour que leur pénétration dans le poinçon et les arbas soit caché et propre (en + du tenon-mortaise)

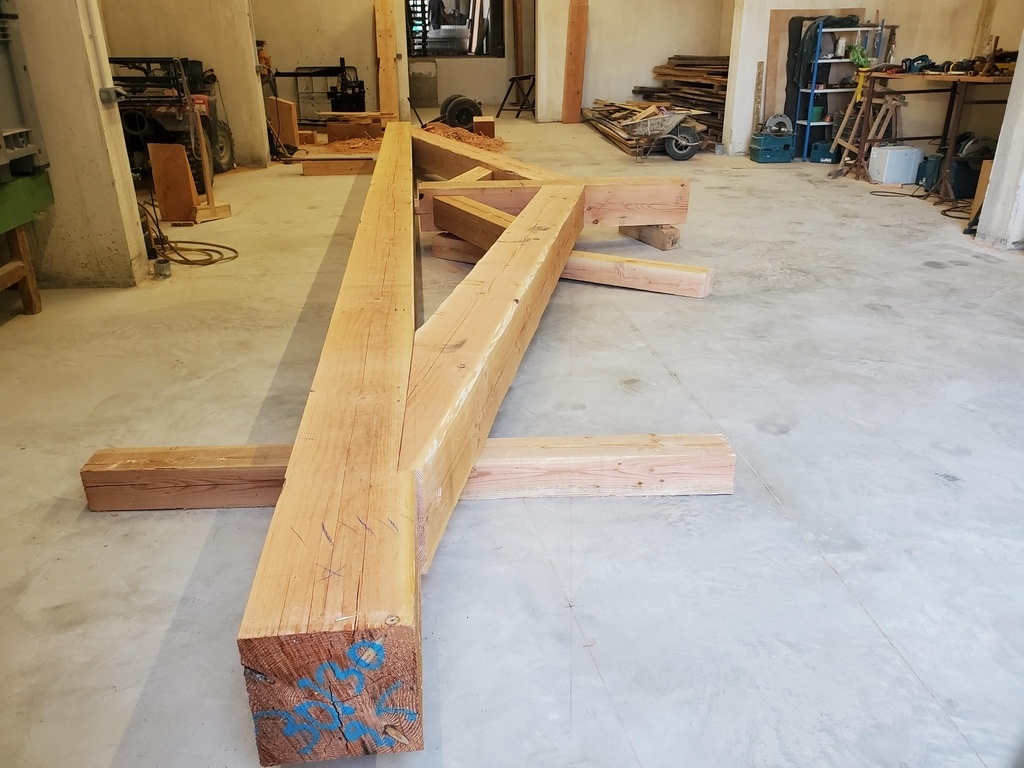

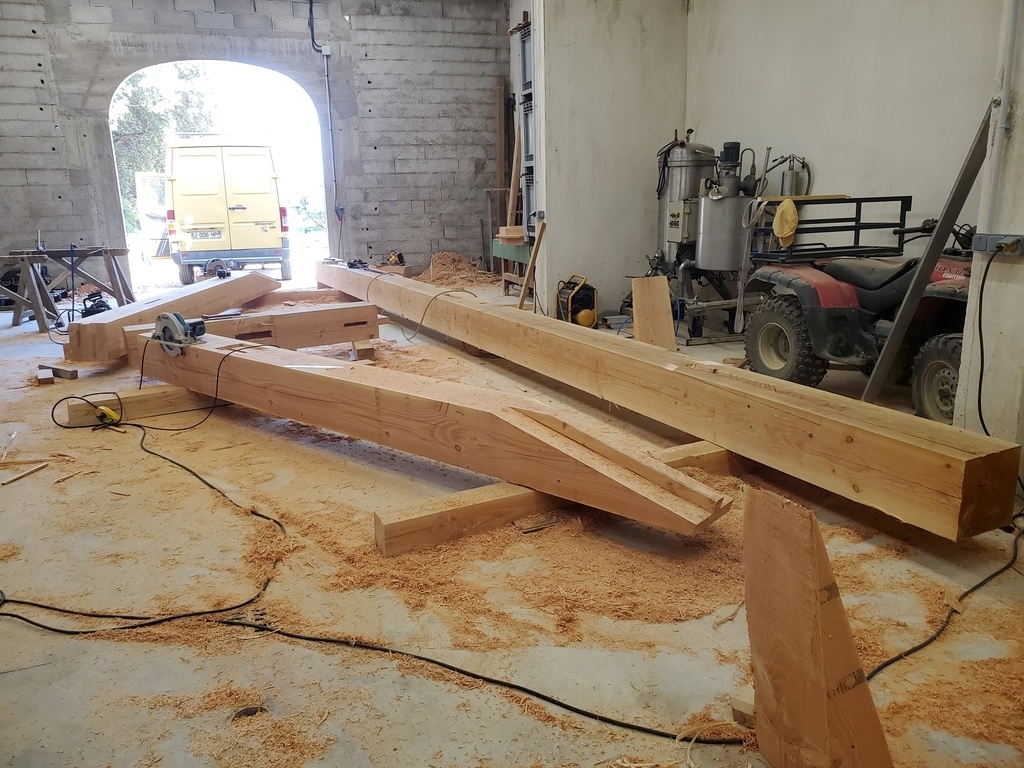

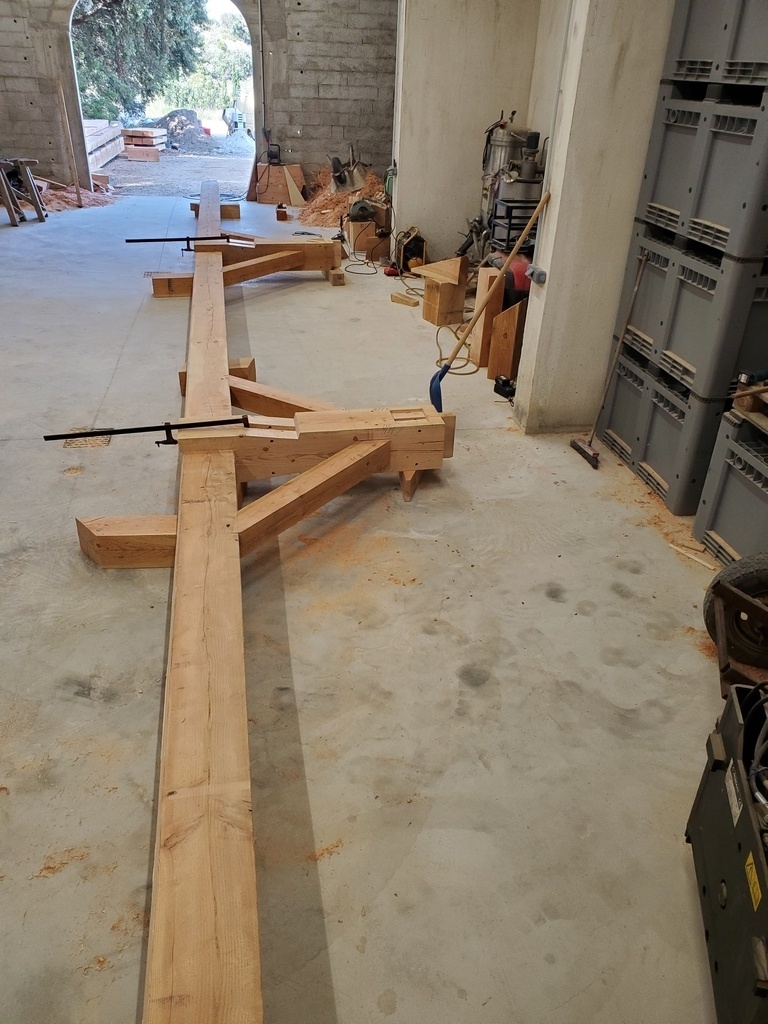

On a mis environ 2-3 jours par ferme entre le piquage, la taille, les mises à blanc, les corrections et l'assemblage final.

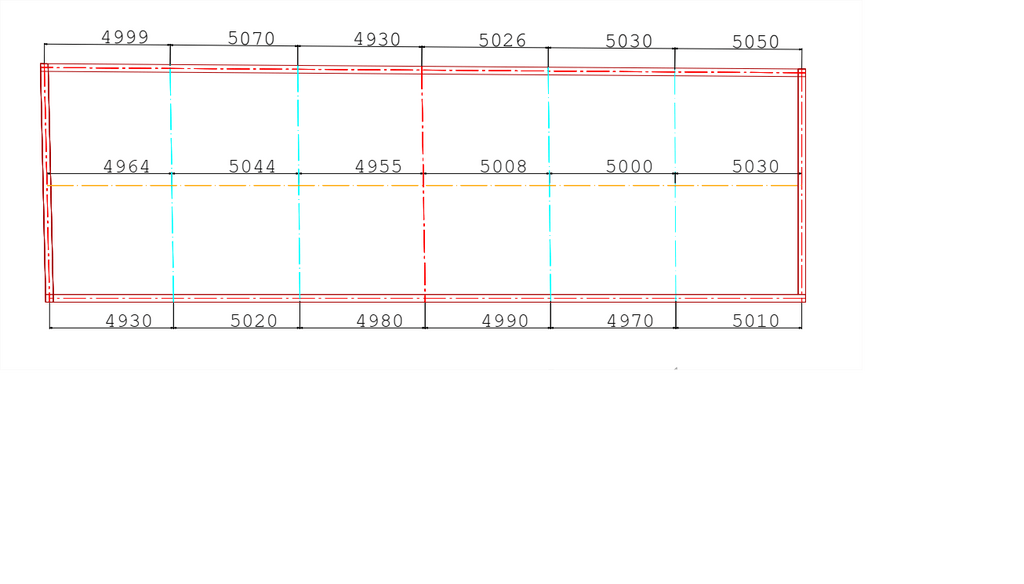

Puis quelques jours pour tailler les 30 pannes de 5 mètres. Pour corser le tout, les 2 murs du bâtiment porteur n'étaient pas tout à fait parallèles, donc chaque ferme était un petit peu différente, de 5 à 15 cm de long, donc il fallait retracer un peu l'épure à chaque fois au sol. On a pris la solution de facilité et donc c'est la pente qui s'aplatit un tout petit peu le long du bâtiment mais sur une telle longueur que ça ne se voit pas et ça ne pose pas de problème pour la pose de couverture. (pour les puristes on a pas fait de faitage ou sablière de pente)
Pour le style encore, chaque ferme a été agrémentée de corbeaux sculptés comme supports

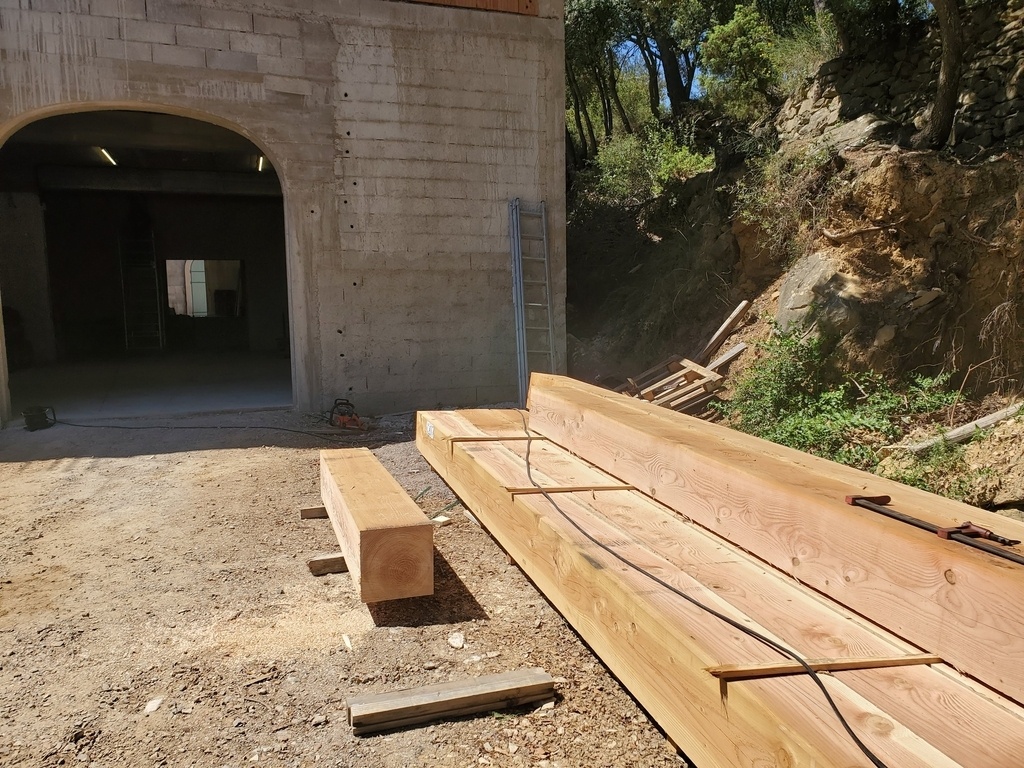

Nous avons entreposé les fermes assemblées en attente de leur levage ainsi que les pannes juste en face du bâtiment. Là, elle ont toutes été passées à l'huile de lin, idem souhait du client pour le rendu car ce seront des fermes toutes apparentes.

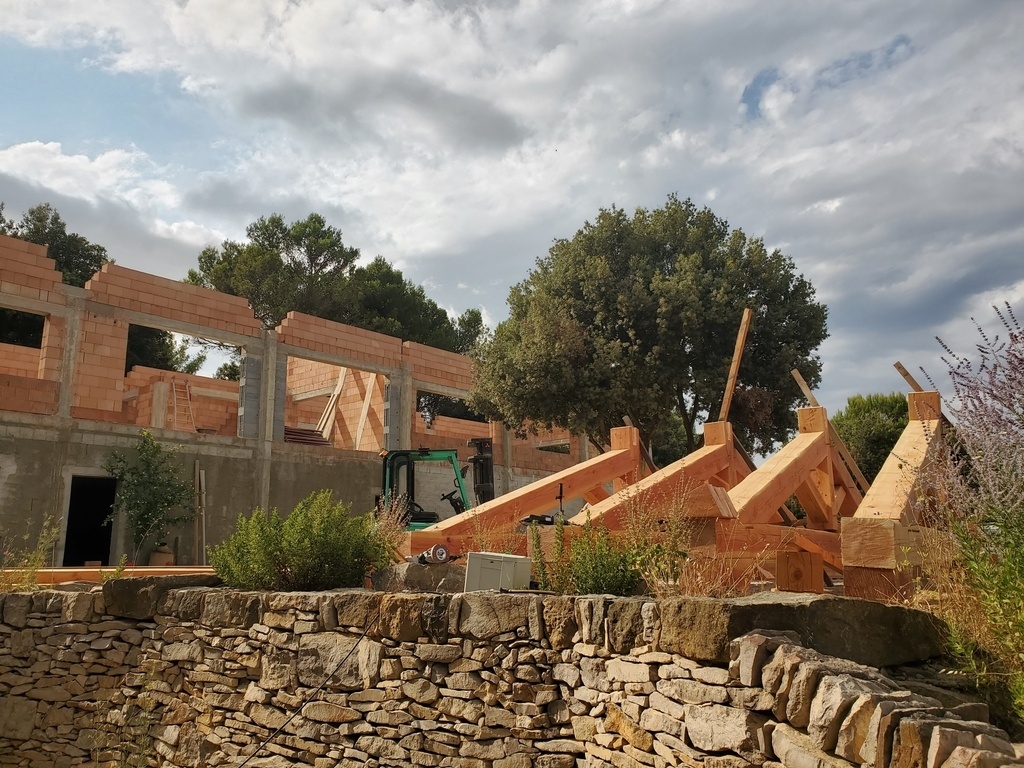

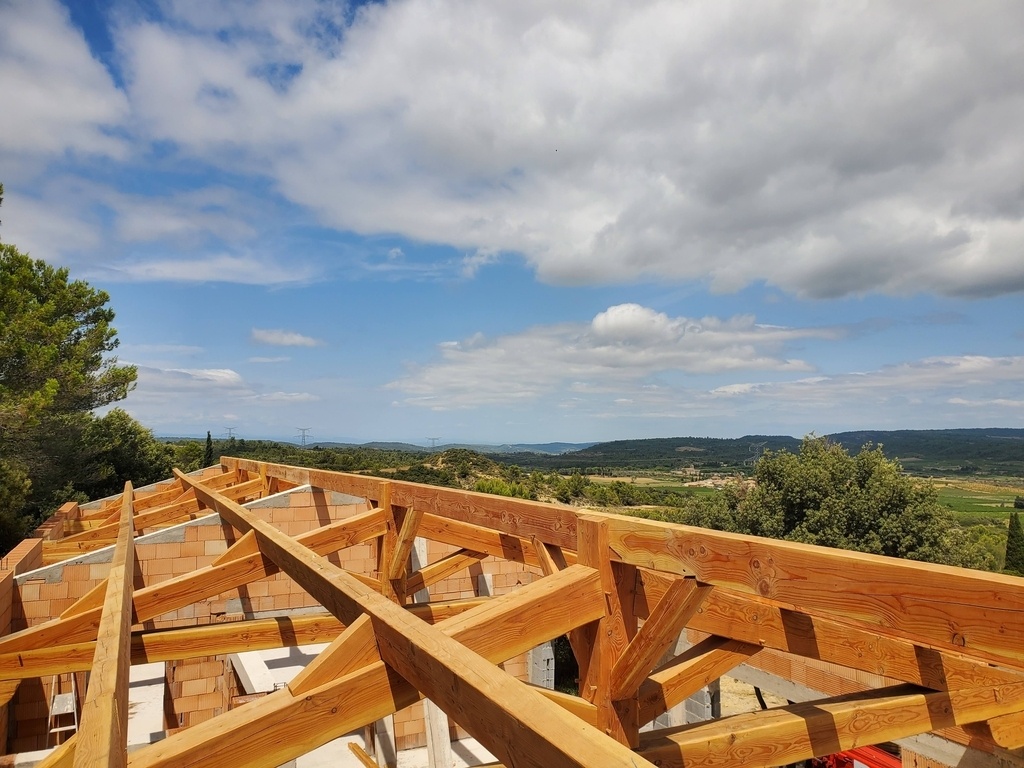

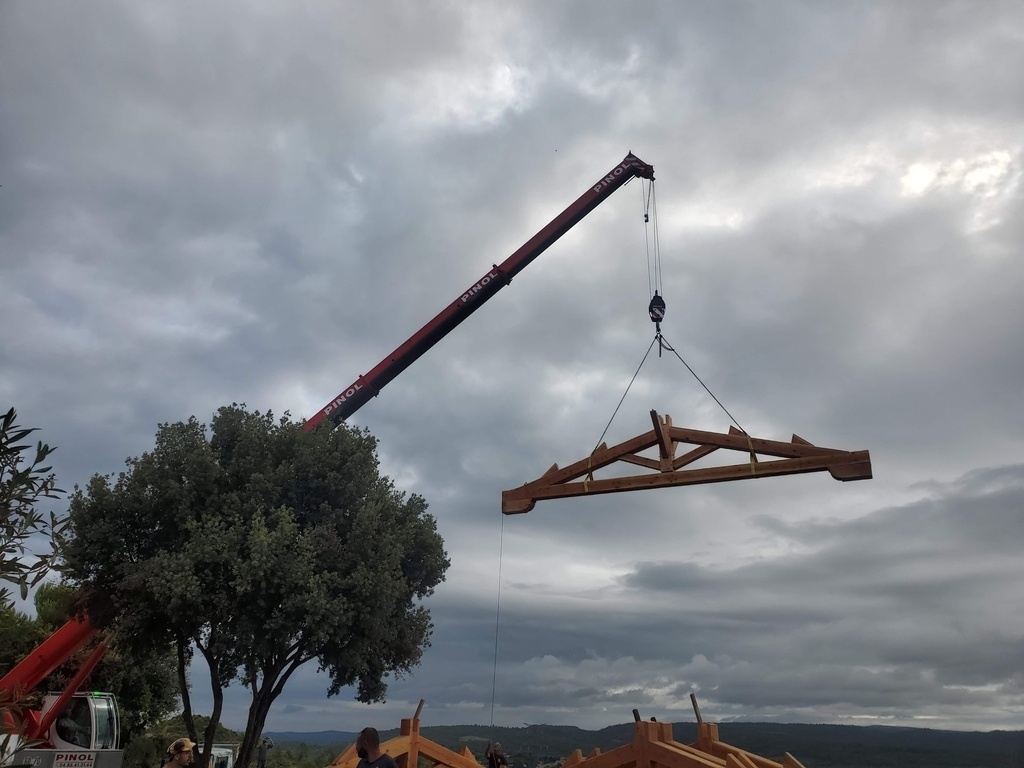

Pour l'occasion et vu la quantité de bois à lever, nous avons loué les services d'une grue télescopique de 30m. C'était assez magique de voir nos ouvrages au milieu du ciel...

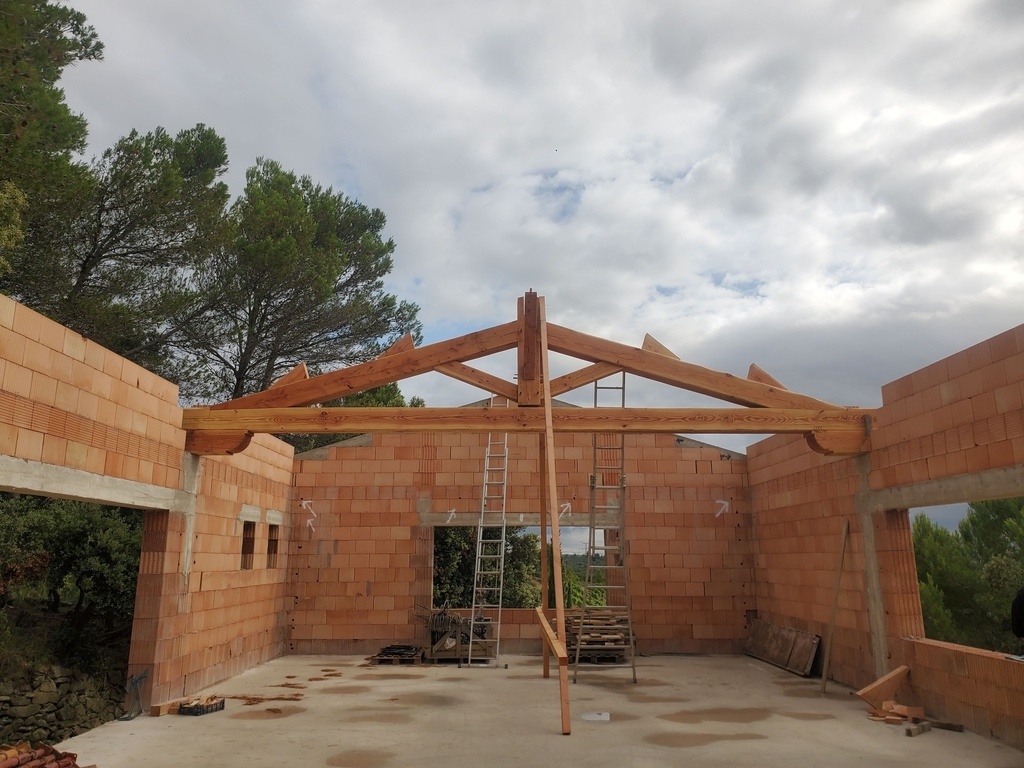

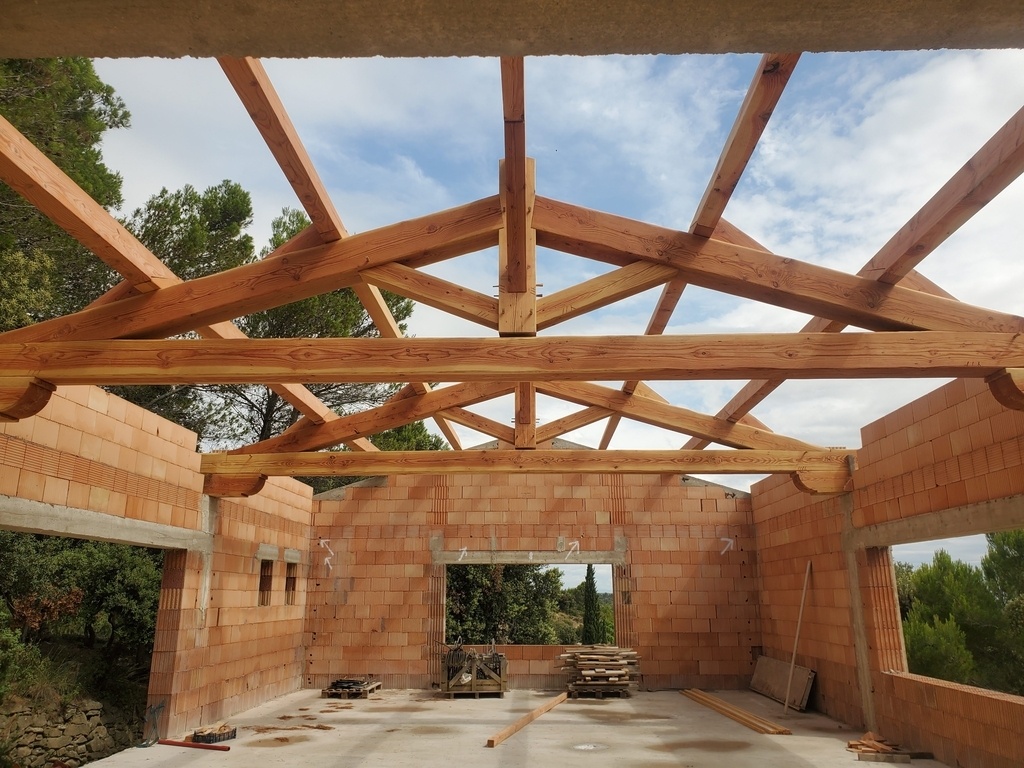

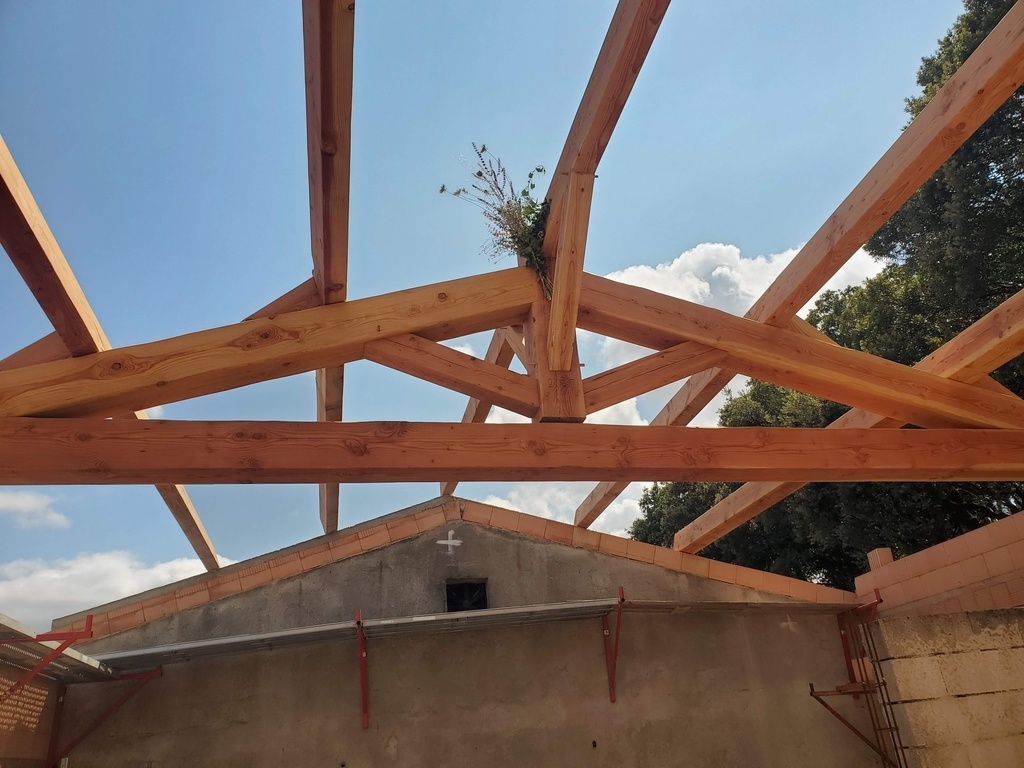

Durant la pose, il a fallu faire encore quelques ajustages, avec la pression de la durée de location qui n'était dispo que pour la journée. Du coup, un peu de meulage de certains murs pignons qui ne s'alignaient pas avec nos fermes, et quelques calages dus à des arases d'entraits pas de niveau...
Une longue journée finale, mais contrat rempli avec succès puisqu'on a pu poser le bouquet final avant le diner :)
Voilà pour le chantier de charpente le plus massif que j'ai pu faire à ce jour, et qui m'a calmé quelque mois!
