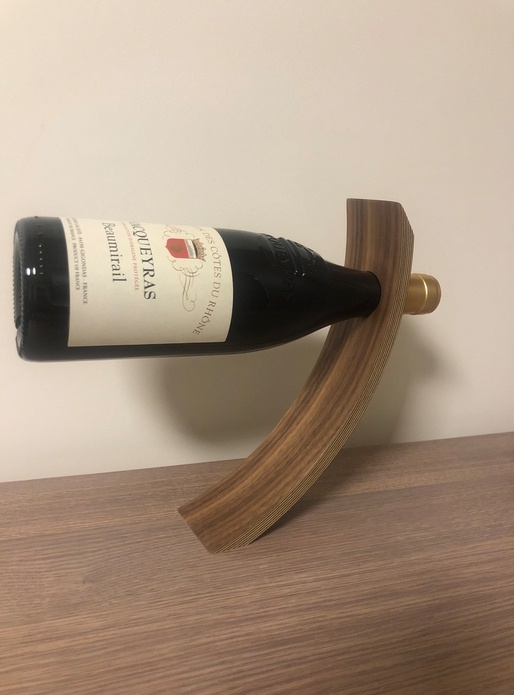

Porte bouteille en lamellé-collé

J’ai réalisé un porte bouteille de vin en lamellé-collé composé de placage de noyer et de frêne.

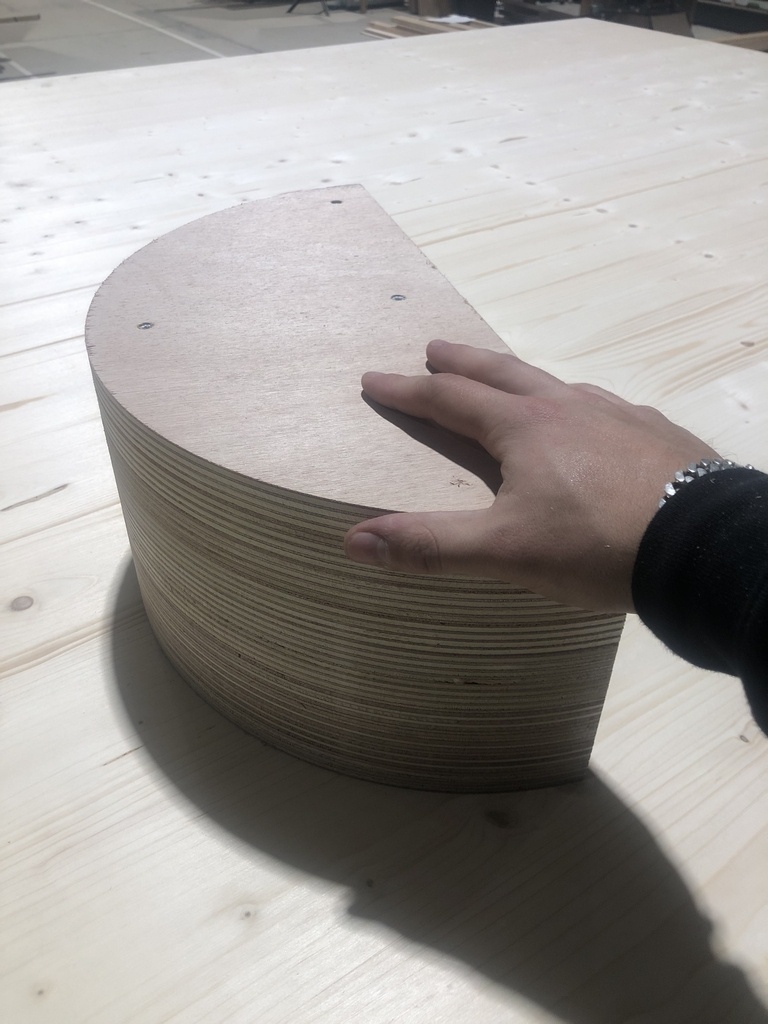

Tout d’abord j’ai fabriqué mon moule de collage. Pour cela il me fallait un rayon (ici 300 mm). J’ai chantourné un panneau avec un compas de défonceuse et une fraise droite. J’ai superposé un second panneau que j’ai vissé au premier, et chantourné à la suite à l’aide d’un galet copieur et d’une bouffe-tout à la toupie. Ainsi de suite jusqu’à atteindre une largeur de moule convenable. Pour avoir une surface bien lisse et non poreuse, j’ai fini par appliquer une feuille de stratifié sur le moule.

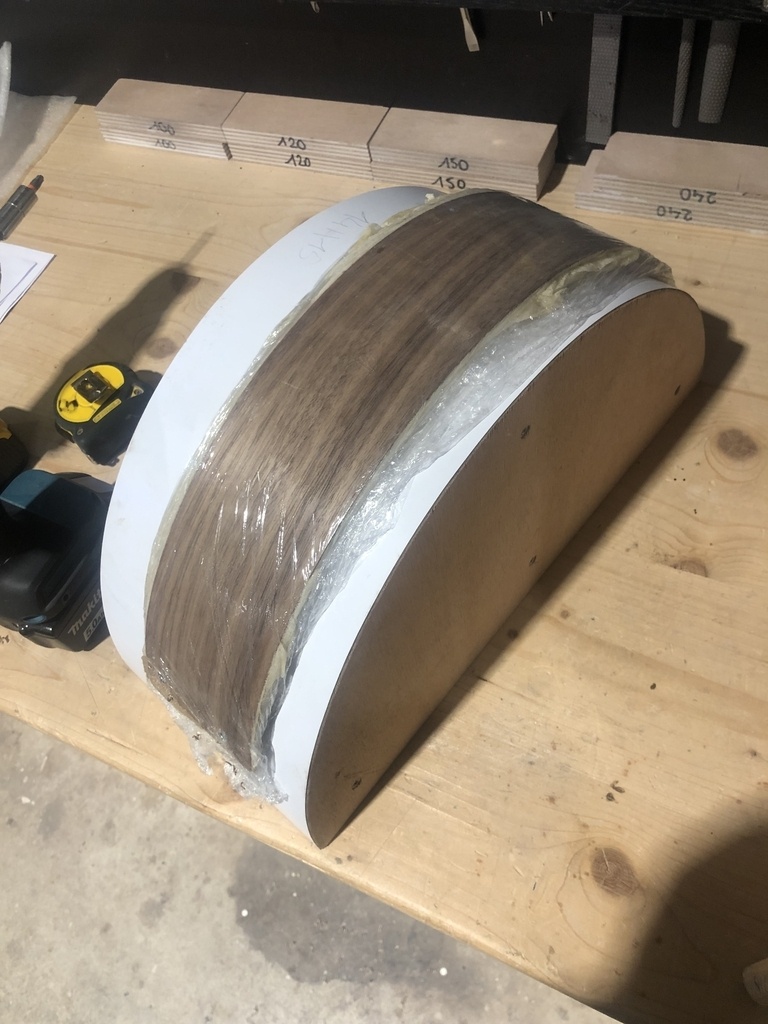

Une fois le moule de collage terminé, j’ai fait le débit des feuillets. Pour un lamellé-collé, on préconise un nombre impair de feuillets afin d’avoir une âme centrale puis des contrebalancements de chaque côté. Ici j’ai débité 15 feuillets, afin d’avoir une épaisseur finale autour des 10mm (6/10 mm par feuillet + joints de colle). Avant d’attaquer le collage, je tend un film plastique alimentaire sur mon établi et je dispose mes feuillets dessus afin de ne pas salir mon poste avec la colle. Je colle le tout à la PU, puis j’enroule l’ensemble dans du film alimentaire de nouveau, pour que le collage n’adhère pas au moule. Je viens ensuite presser le tout sur le moule avec 2 sangles à cliquet.

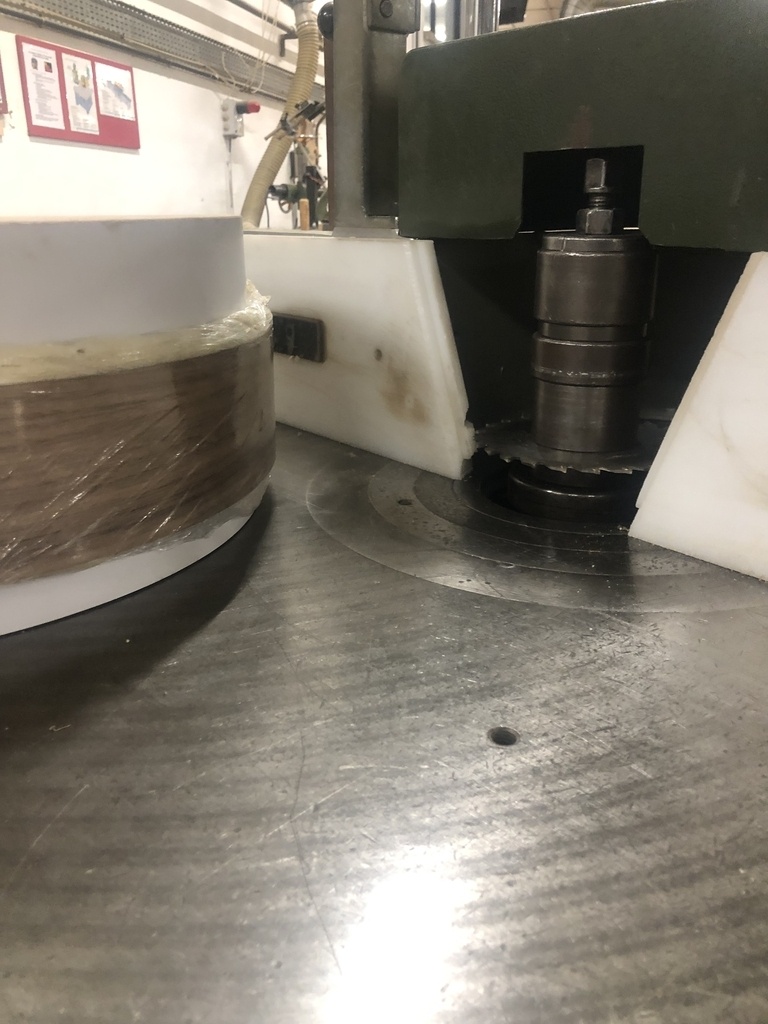

J’ai laissé une après-midi + la nuit entier avant de déserrer. Vient maintenant le dressage des chants. Pour cela, j’utilise une lame de scie à la toupie avec un galet à bille d’un diamètre inférieur à la lame. Pour l’usinage, je visse mon lamellé en bout de part et d’autre, directement sur le moule. Je dresse une premier chant à la toupie, puis monte l’outil de 60 mm + épaisseur de lame pour le deuxième chant.

Je perce ensuite le trou pour la bouteille à la scie cloche (en laissant le lamellé vissé au moule pour faire par-éclats). Il me reste plus qu’à faire les coupes de pied et de tête. Pour cela, j’utilise encore mon moule de collage, que je visse à un panneau bloqué dans le chariot de la scie à format (avec un tasseau qui rentre dans la rainure du chariot en question). Ce panneau a été coupé à la scie préalablement, afin de savoir où va arriver la lame. Le moule est donc vissé à ce panneau, et dépassant de la coupe de la lame. Je positionne mon lamellé en appui contre le moule et effectue mes 2 coupes (je n’ai pas trouvé de calcul d’angle pour avoir le bon équilibre avec le poids de la bouteille etc… alors j’y suis allé à tâtons!)

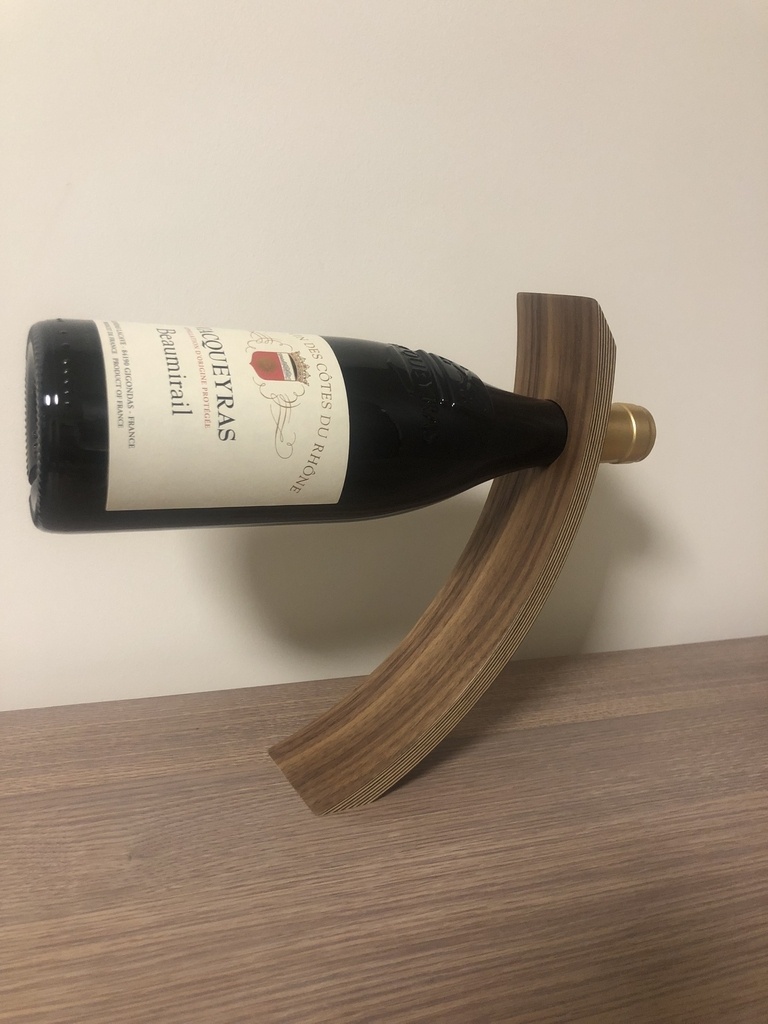

Un petit coup de ponçage, 2 couches de vernis et voilà!!
