Bonjour
Je voulais me frotter à un challenge de tournage et j'ai trouvé cette idée d'une sphère dans un cube (je suis loin d'être le seul à avoir fait cela, mais c'était un challenge personnel).

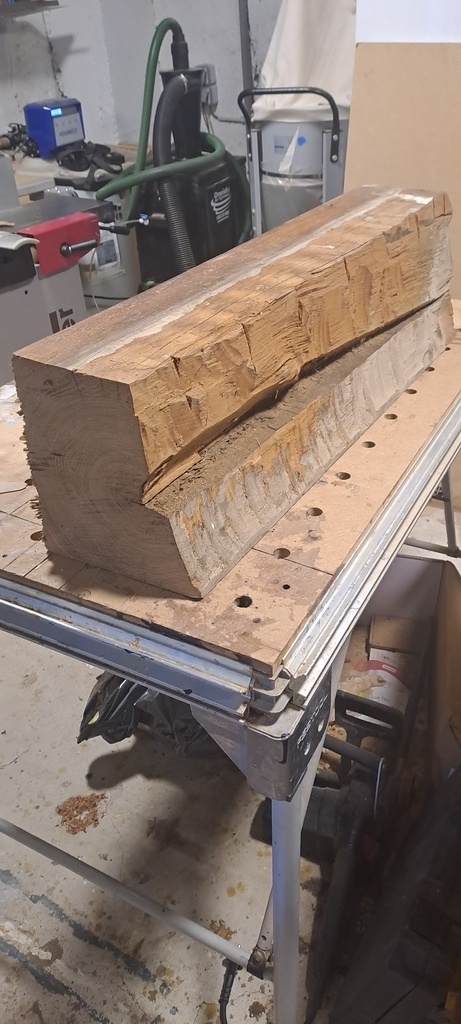

Je l'ai abordé avec un morceau de poutre en chêne que j'avais et un plan dessiné qui montre mon inconscience de mes limites.
La principale difficulté vient du fait que la partie visible de la sphère doit être tournée sur deux axes différents (voir sur le plan), et donc la précision est fondamentale sinon les deux moitiés de sphère ne sont pas raccord.

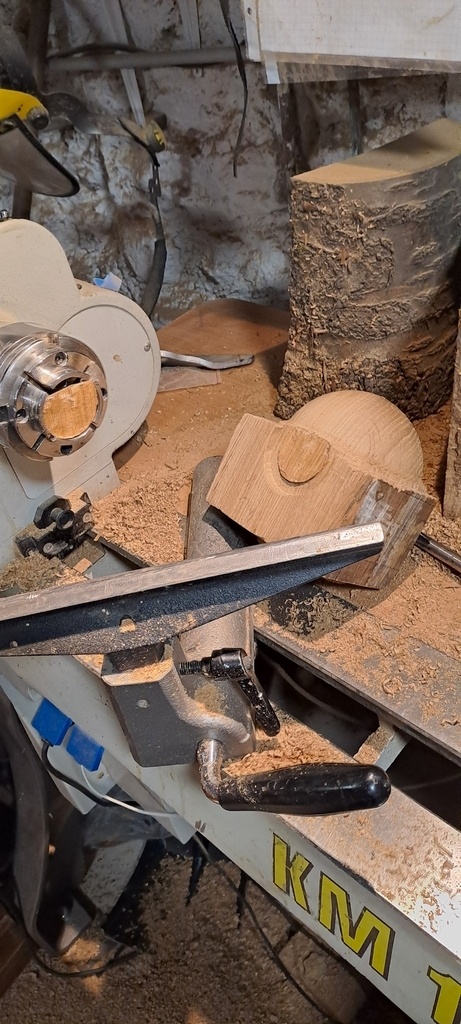

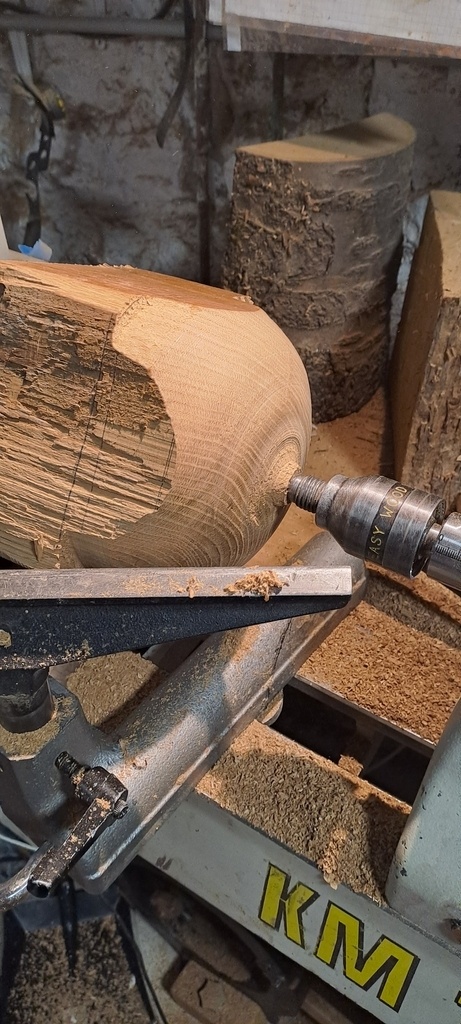

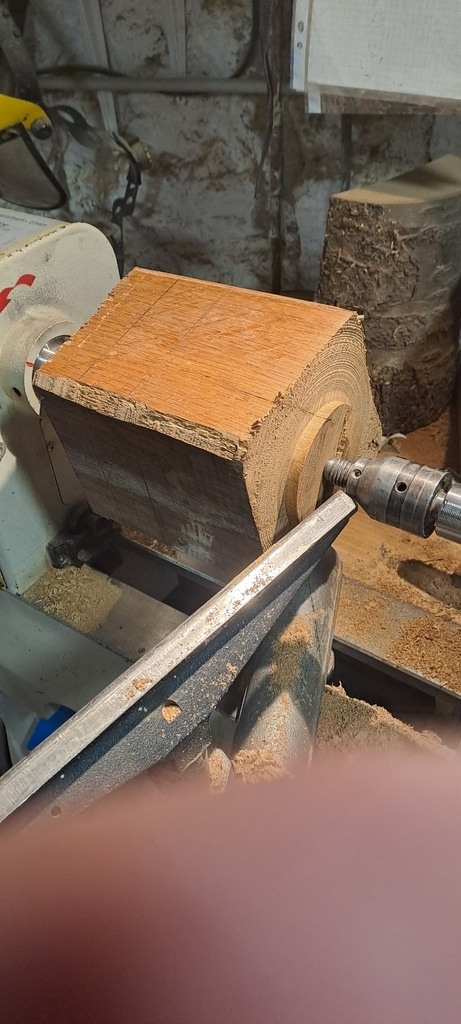

Là je commence le tournage, j'ai déjà fait des dizaines de sphères, donc allons y.

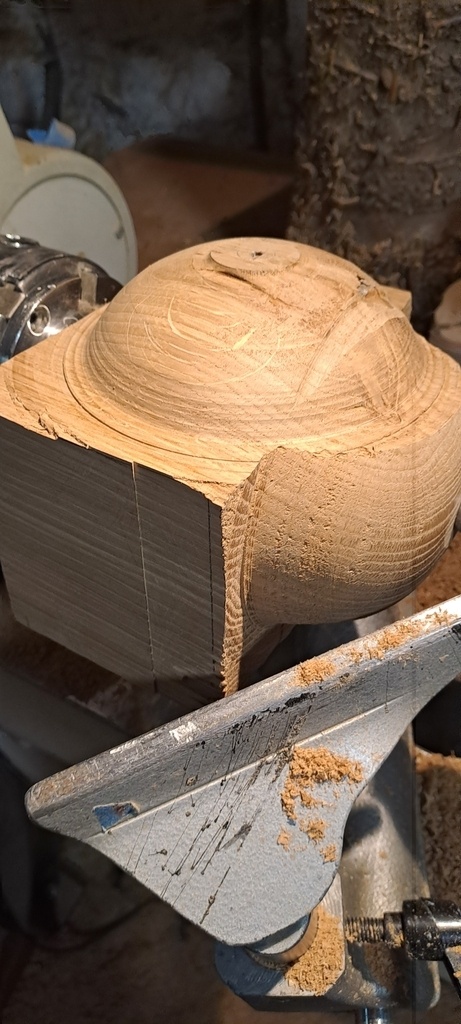

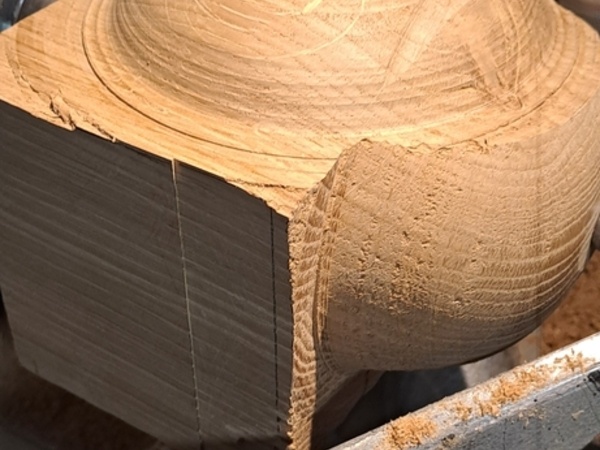

sur la troisième photo on voit le tenon que je suis obligé de faire pour pouvoir creuser la sphère à la fin.

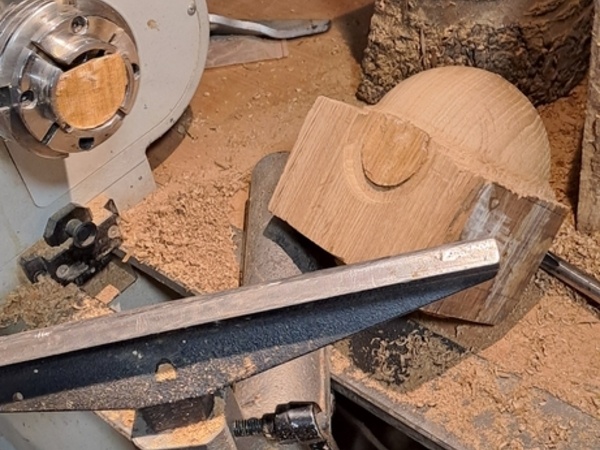

Evidemment les choses ne se passent pas bien et le tenon susmentionné casse pendant le tournage. C'est la première fois, pour moi, qu'un tenon dans du chêne massif casse... Bon lesson learned ne pas faire des tenons en bois de fil.

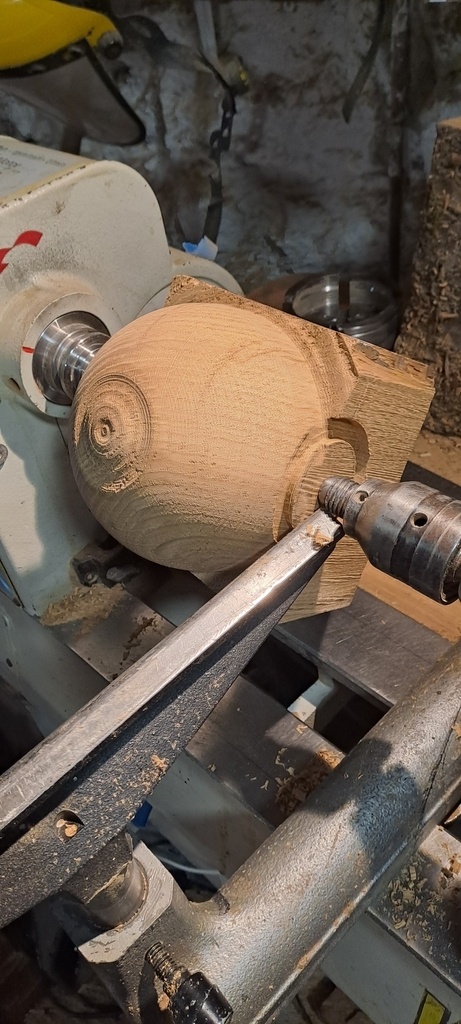

Je recommence avec un nouveau morceau de poutre. Et là bien sûr ma précision a laissé à désiré et le résulat est nul.
Là je demande de l'aide sur l'ADB car pour pouvoir avoir les deux axes de tournages exacts, il faut avoir un cube parfait au départ, afin que lorsque l'on change l'axe de tournage il repasse exactement au centre de la sphère précédente.
Merci beaucoup à tous ceux qui m'ont aidé dBPs Erebor Kentaro mofran Nicoel Medalegno cocoM Guilh63

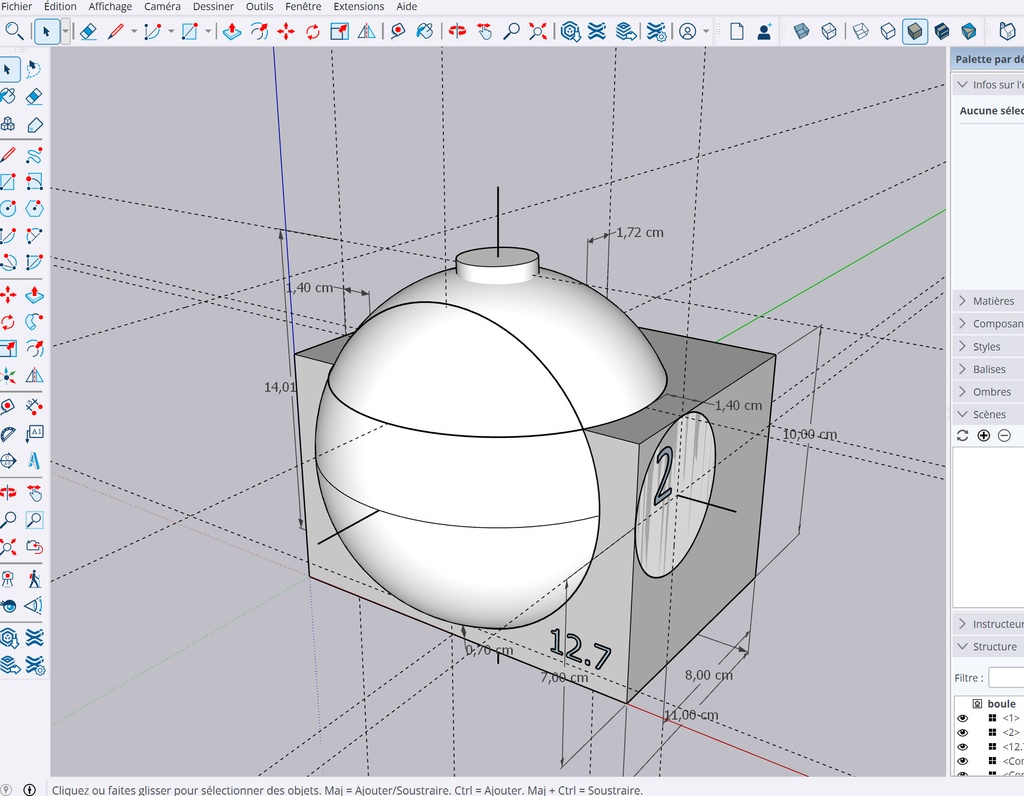

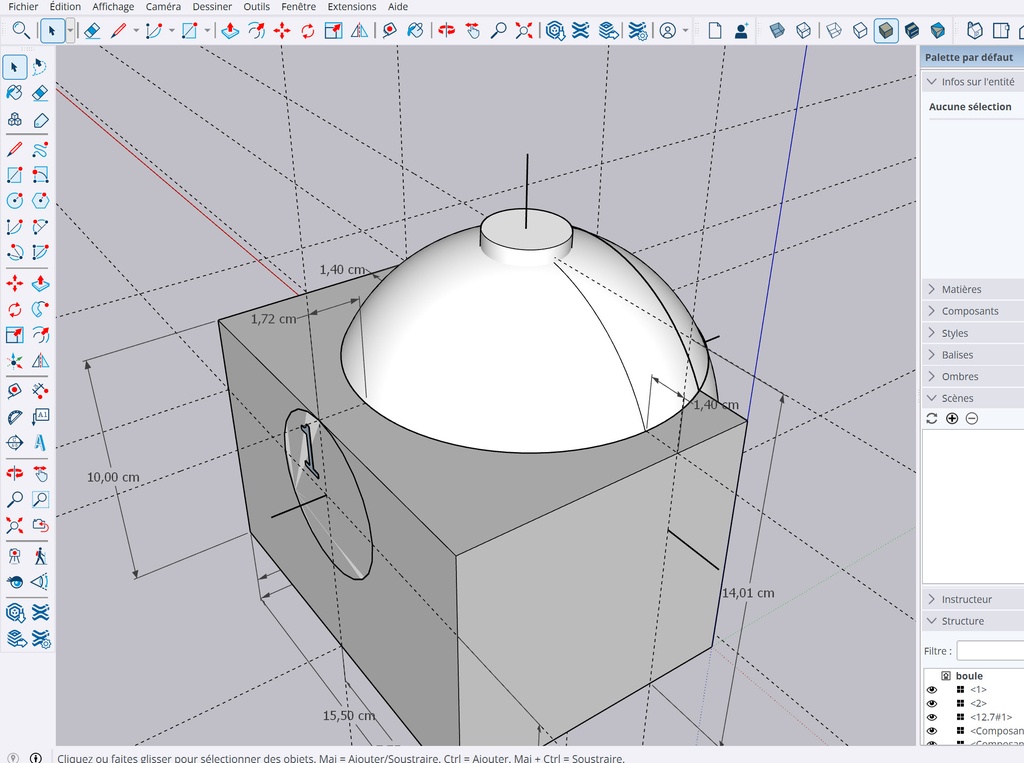

Je fais aussi un vrai plan sous SketchUp
et aprés les problèmes habituels de balourd pour une piéce completement asymétrique, l'extérieur puis l'intérieur sont faits.

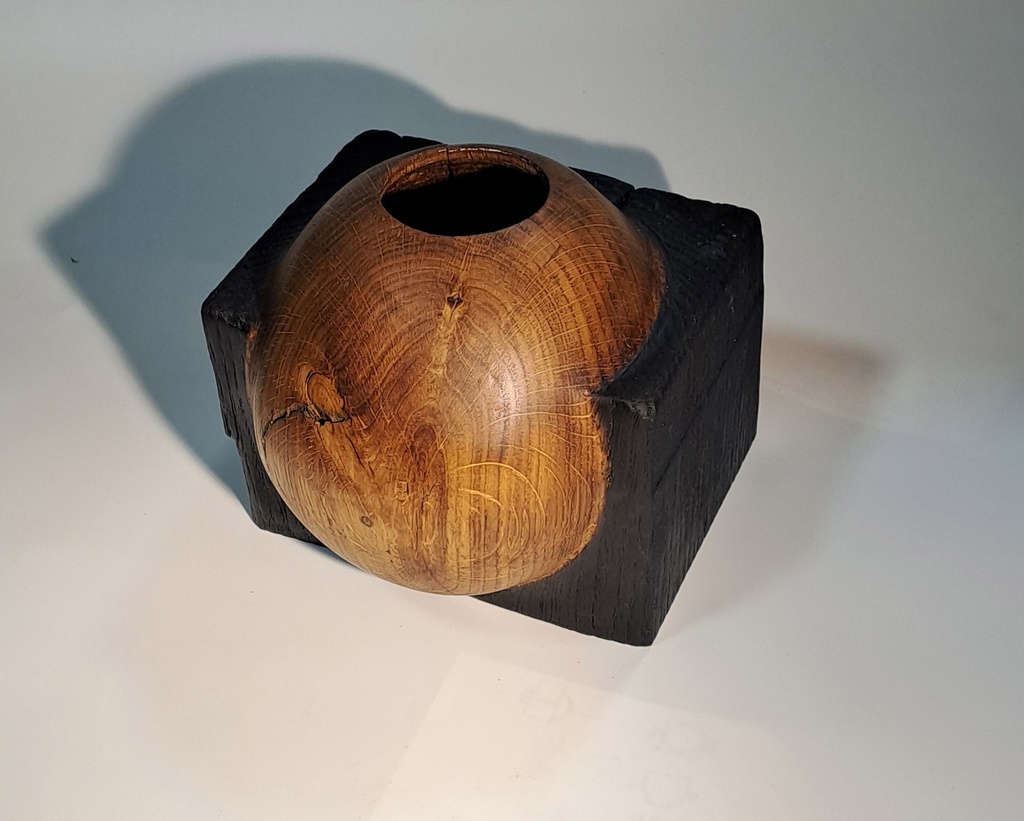

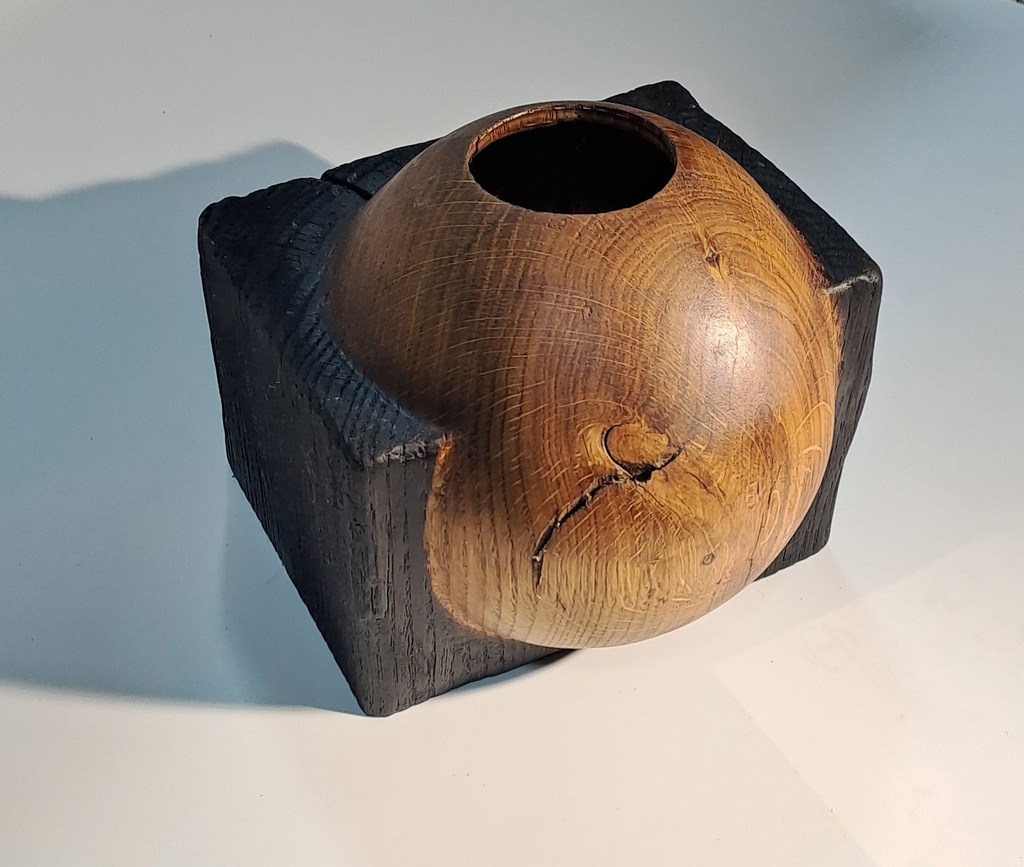

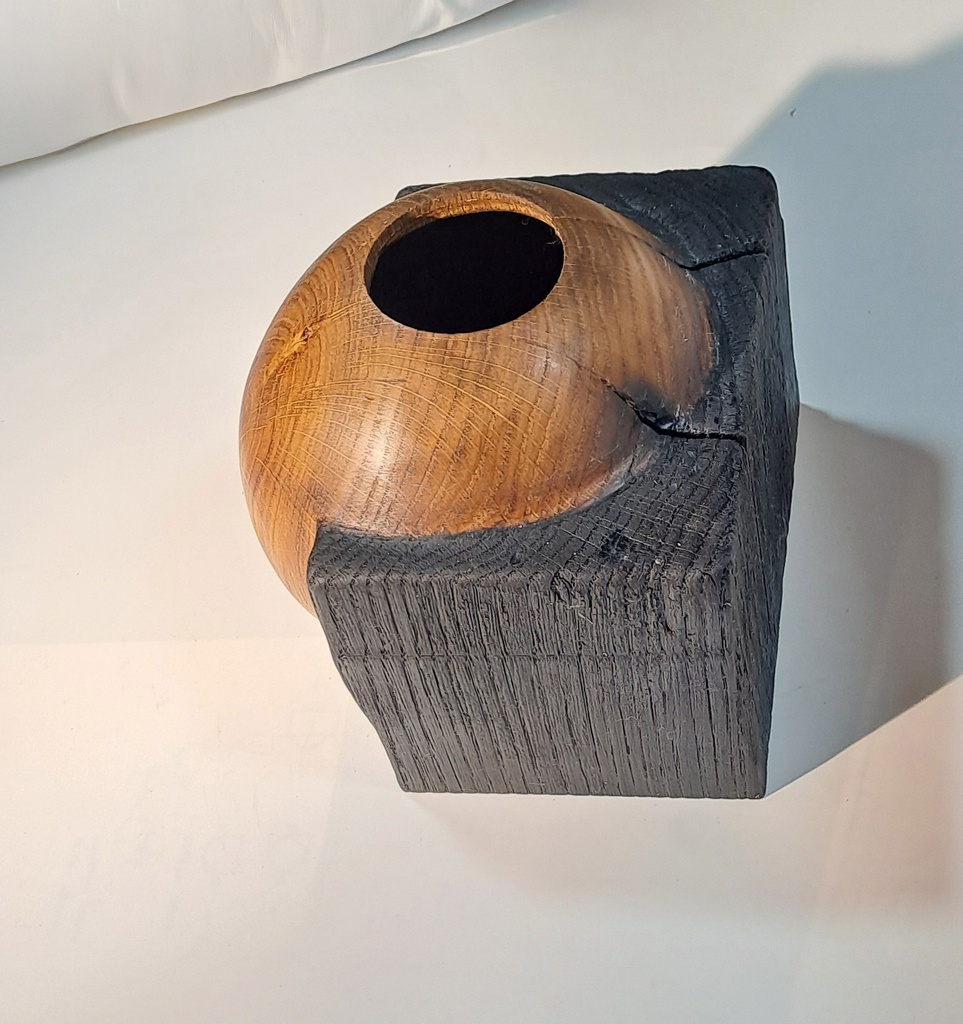

La finition est faite en brulant la partie cube, puis application d'huile de tung. Ce qui fut une petite erreur car elle a trop assombri le bois.
Merci de m'avoir suivi...
Publications associées
Licence
Discussions
Bravo!
Merci racmterrof
Beau challenge et belle réalisation, félicitations!
Merci Erebor
"simple" dans la forme, moins dans le faire!
Très sympa
Merci Fabien R
Etonnant... Bravo!
Merci Kentaro
Challenge remporté haut la main
Tu traces des repères pour le tournage de la partie sphérique ? Si oui, lesquels ?
Oui bien sûr Nicoel D’abord et surtout l’emplacement des deux axes (en fait ce sont des points les 4 faces). Ensuite je trace les limites du cube. Puis je tourne jusqu’à avoir la distance calculée entre le bord du cube et le bord de la sphère. Voir les plans sketchup. Il y a de nombreuses itérations sur les deux axes pour obtenir une sphère coherente.
Olivier80
OK, merci.
Un jour (ou l'autre), faudra que je mette au ketchup...
Très réussi, bravo!
Merci BoisTordu
C'est beau et pas facile à tourner.
Bravo pour la performance et ce défi relevé avec brio.
Merci AvecUnBoutDeBois
Bravo, tu y es arrivé !
Tu pourrais tester la méthode que je proposais, avec une platine carrée, servant de support de pièce dans le mandrin.
Parfois, avoir d'autres méthodes de maintien que les classiques, entre pointe, ou avec tenon ou mortaise dans le mandrin, ouvre d'autres possibilités.
Merci Medalegno . Lors de ma première tentative j’avais utilisé des tenons collés à la colle chaude, mais cela décroît la précision de centrage (en plus la colle chaude a une certaine élasticité) et cela interfère avec le tournage.
Olivier80 Je comprends. Mais la méthode que je proposais, c'était de coller l'ensemble du bloc sur une platine en CP, sur laquelle on aurait solidarisé un autre pièce, servant de tenon, pas juste par un tenon dans ta pièce de bois.
Par ailleurs, pour la colle chaude, il y a des astuces pour qu'elle ne prenne que peu d'épaisseur : Maintien de la viscosité avec un décapeur thermique. Chanfrein sur les bords de la platine, etc (Je sais, je suis très imaginatif, en matière de solutions. Mais souvent, ça aide !)
J'ai vu que j'avais un gros bloc de chêne, dans mon atelier... Mais je ne me souviens plus d'où il vient, depuis quand je l'ai
À l'occasion, je tenterai de le faire, avec des photos.
C'est tentant mais ai pas le niveau encore je crois !
Merci Femto

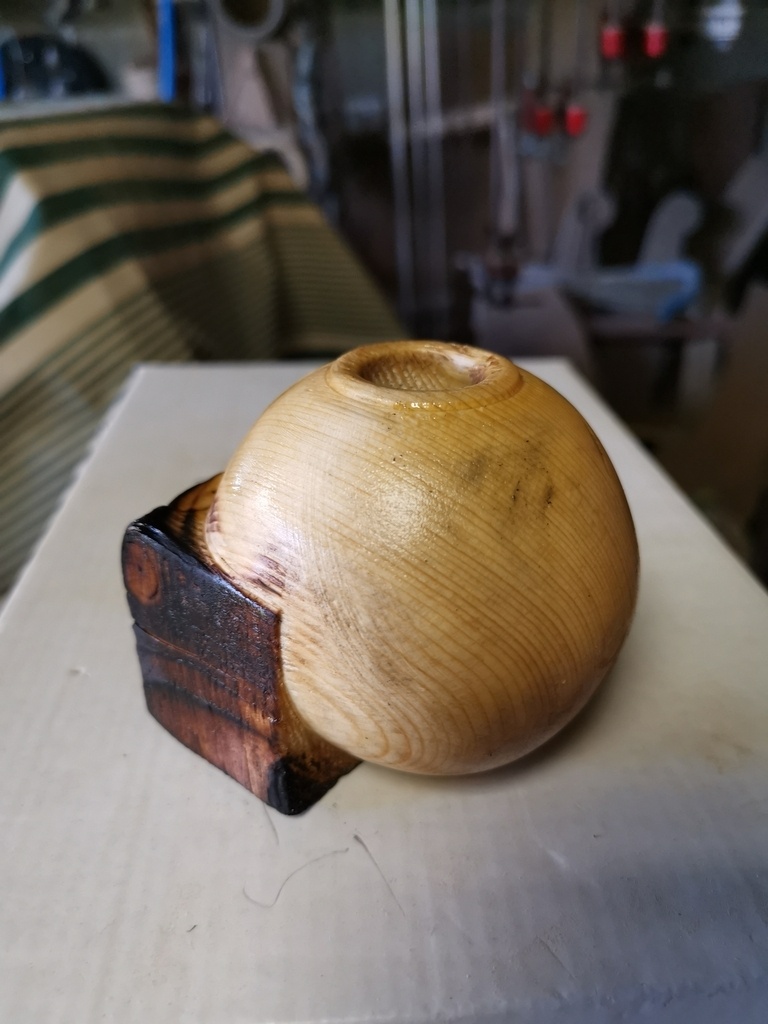

Extra : j'étais surpris de voir la mienne en photo !
je j'avais faite il y a 3 ou 4 ans inspiré par une vidéo de Breizh art wood dans un vieux morceau de poutre en chêne, brûlé.
Marant à faire, mais le raccord à main levée des deux demi-sphères n'est pas évident.
Bravo.
Merci HOULES . Je viens de rechercher ton œuvre sur l’adb mais je ne l’ai pas trouvée… Comme je l’ai dit je suis loin d’être le seul à faire une telle pièce.
Mon soucis c'est que (peut-être à cause de mon âge) je ne vais pratiquement pas sur les réseaux sociaux, je regarde un peu, mais je ne publie jamais, en dehors de quelques réponses.A noter qu'une autre difficulté, c'est la prise (mandrin ou autre) pour le creusage.
en tout cas bravo pour ton travail.
HOULES elle est très jolie et effectivement l’alternance des prises, et la nécessité d’avoir un tenon pour le creusage compliqué bien le pb.
Quand le cerveau cogite, la satisfaction est au bout de ses doigts.
Belle réussite.
