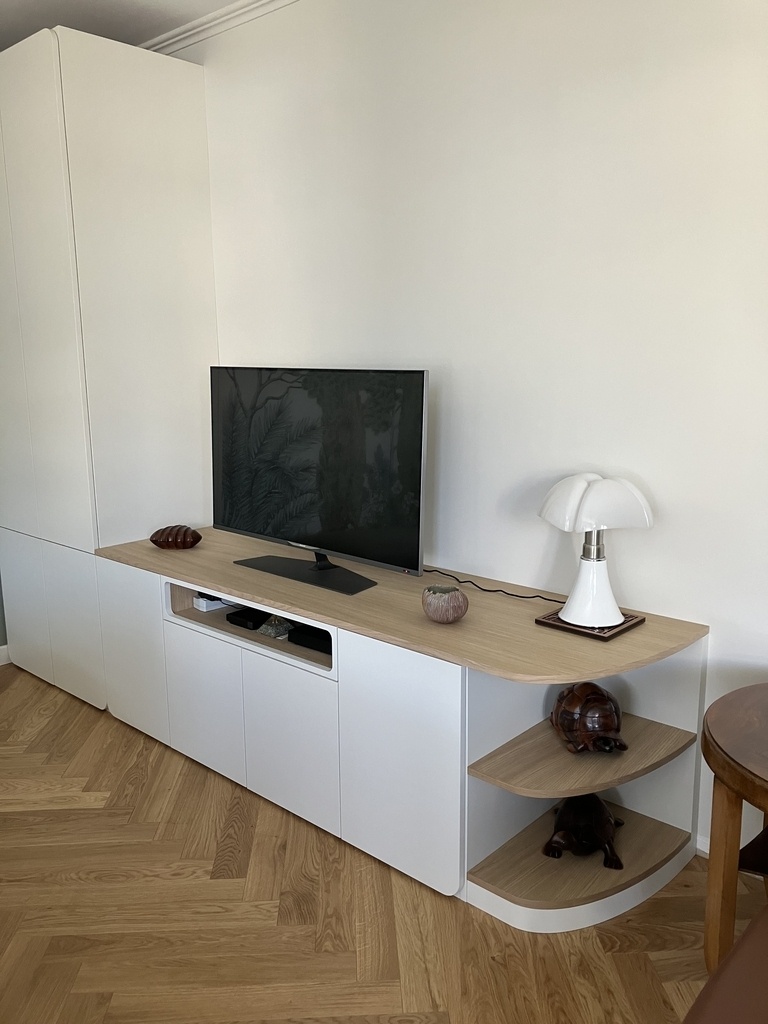

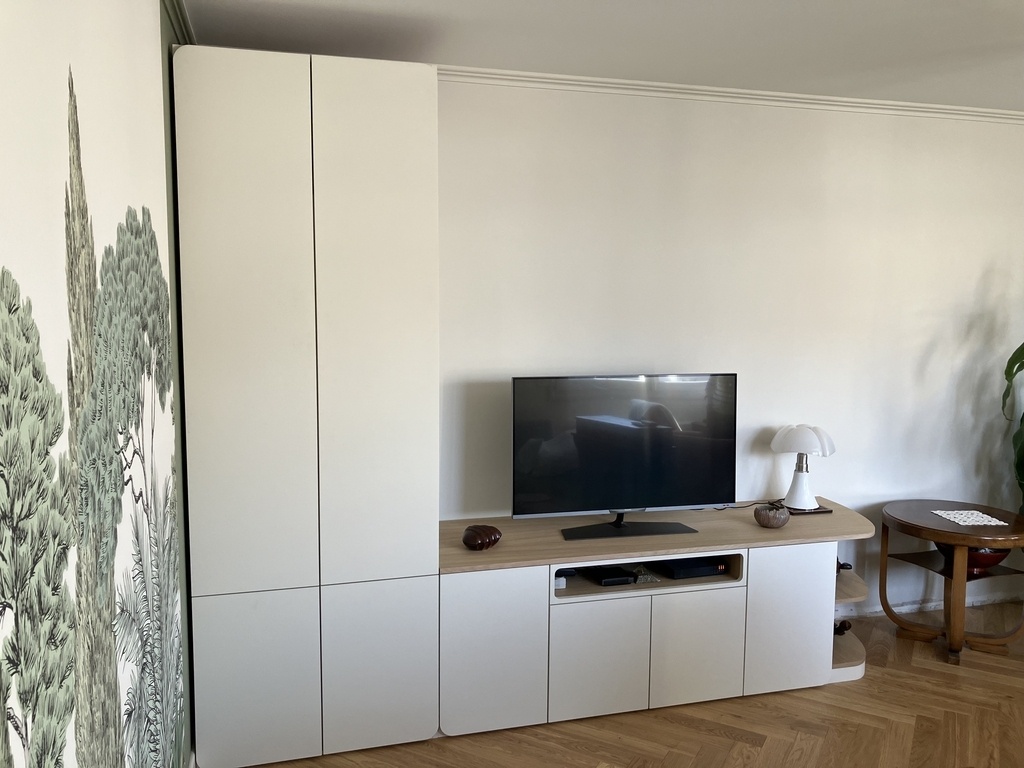

Voici un petit projet où il aura été plaisant de pouvoir mettre un peu de rondeur.
L'ensemble est en MDF peint pour les parties blanches et en agglo plaqué chêne pour le reste.
D'ailleurs pour la partie chêne, la finition est huilée avec l'huile Hydro YSM009 de chez Corcelle et c'est une belle découverte. Non réchauffante et hyper facile à appliquer. Comme je sais que c'est un truc qui est souvent recherché ...

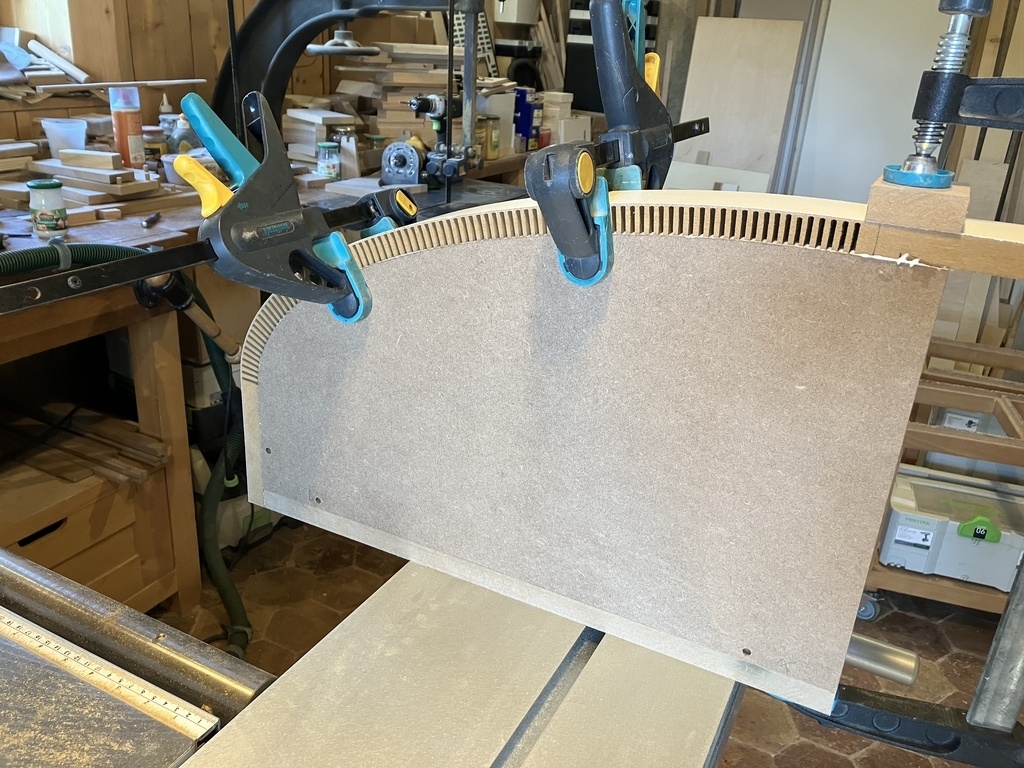

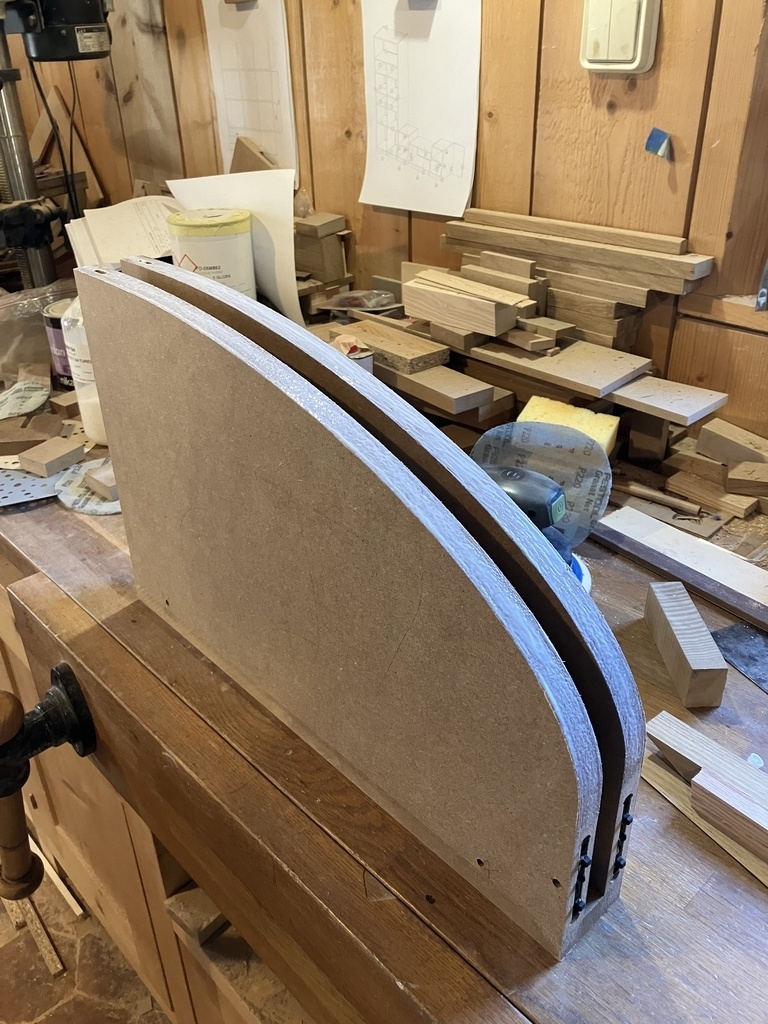

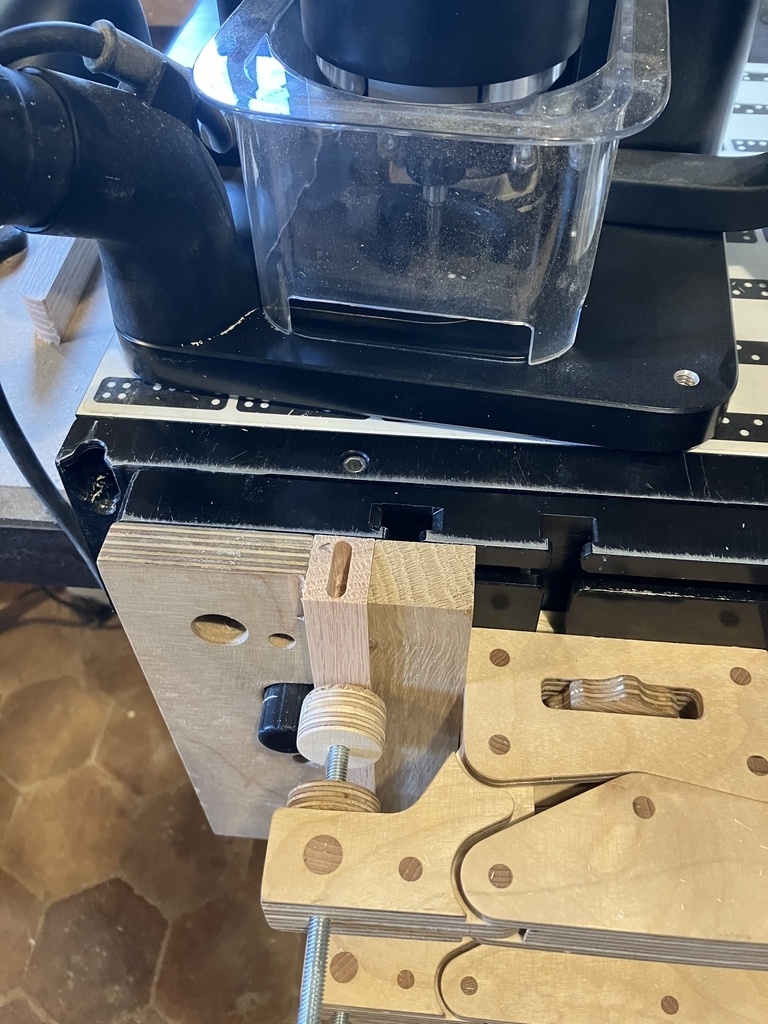

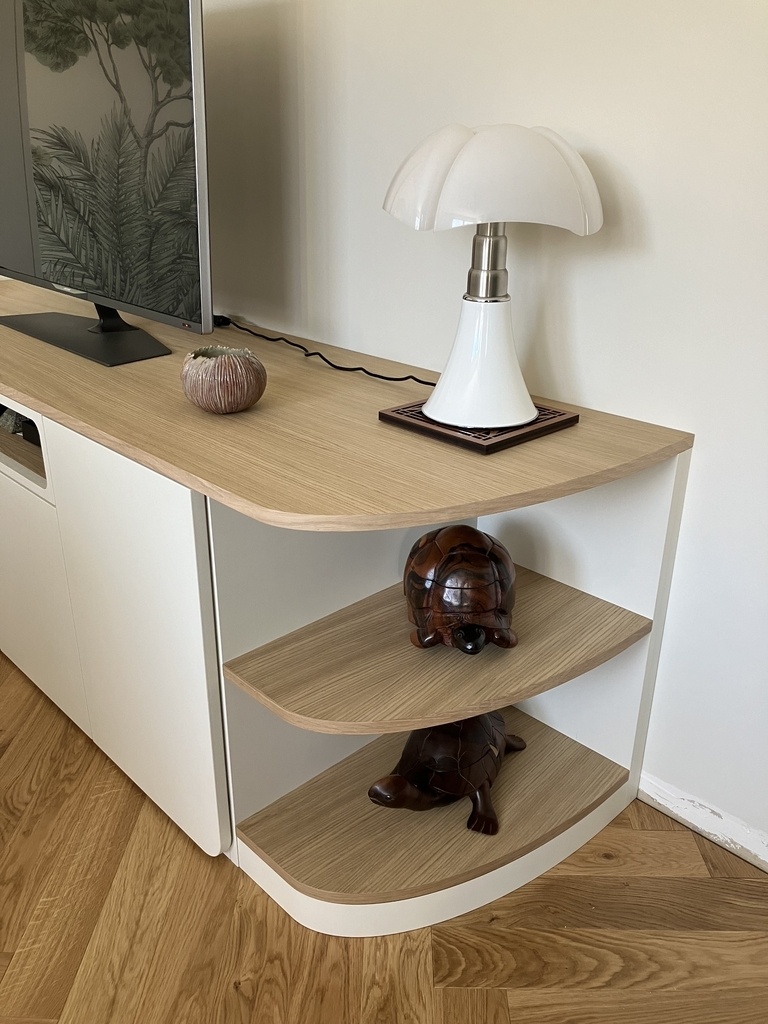

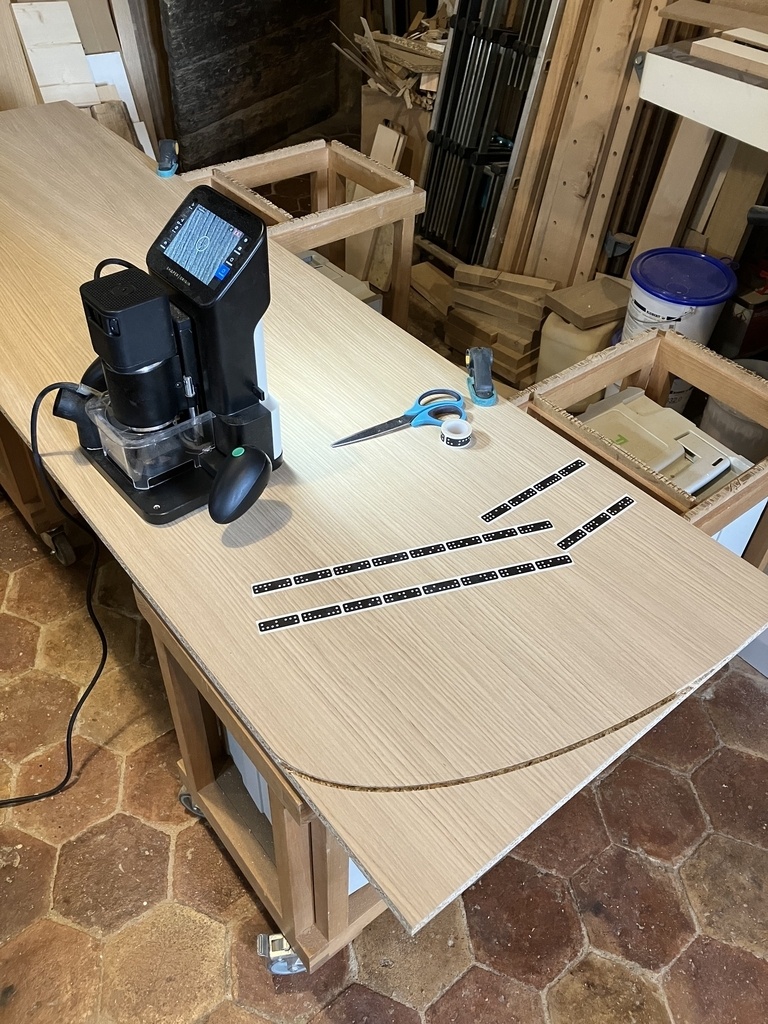

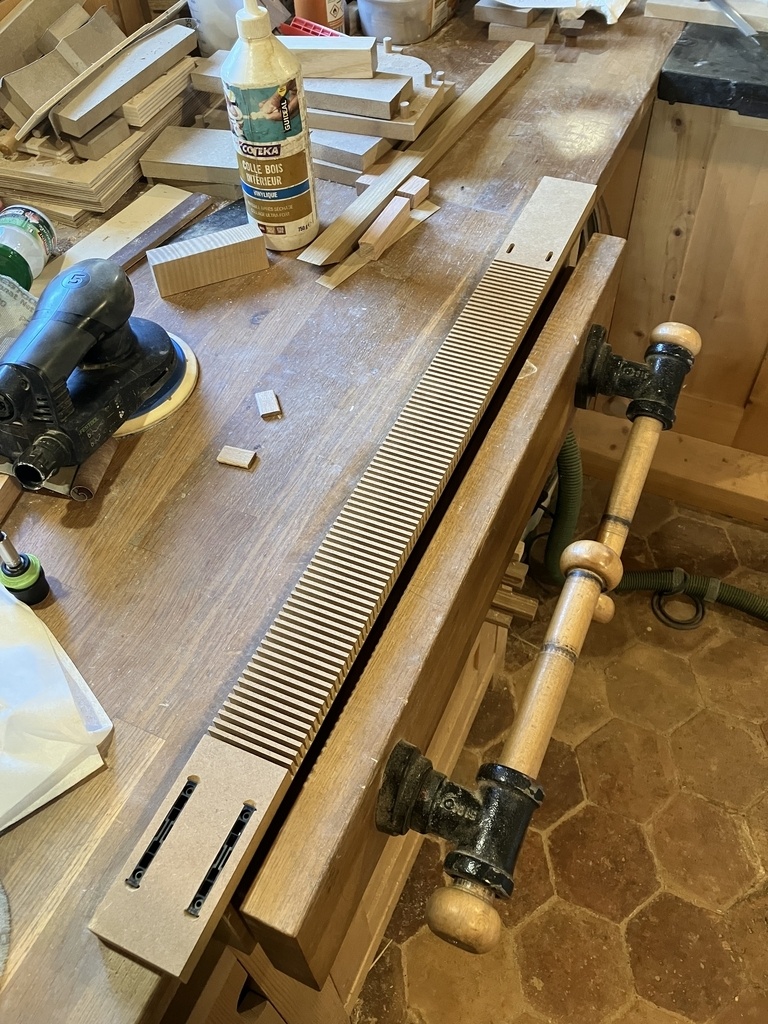

Pour les parties en 1/4 d'ellipse, c'est découpé à la Shaper et "cintré" avec la même technique que cette autre réalisation :

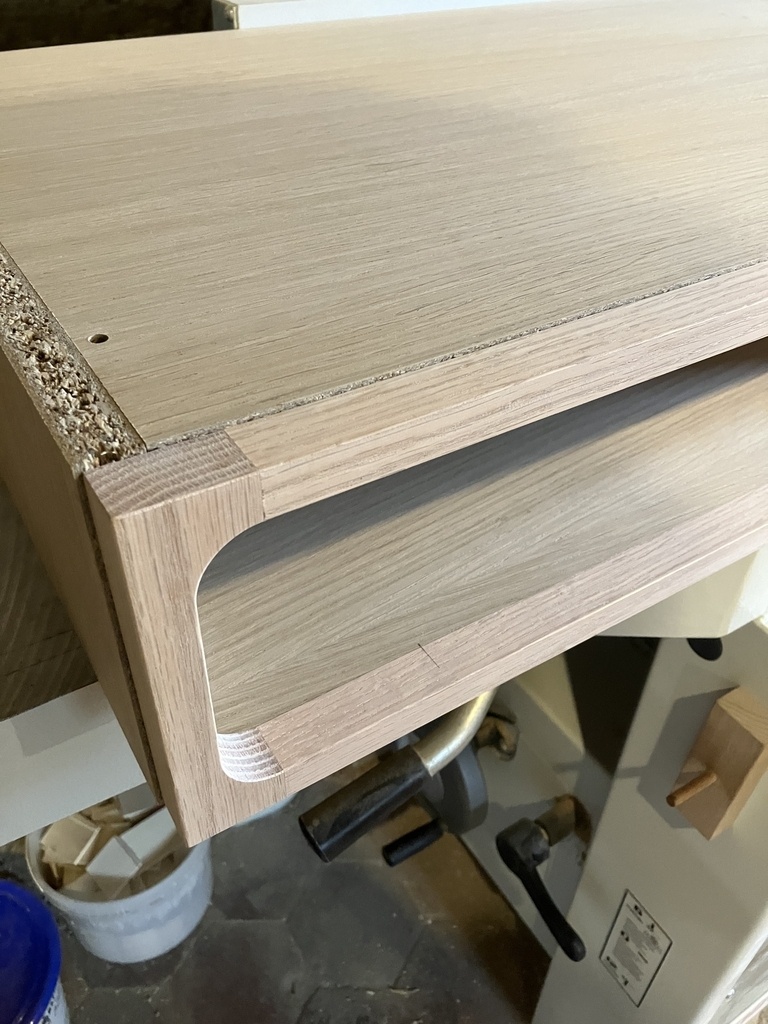

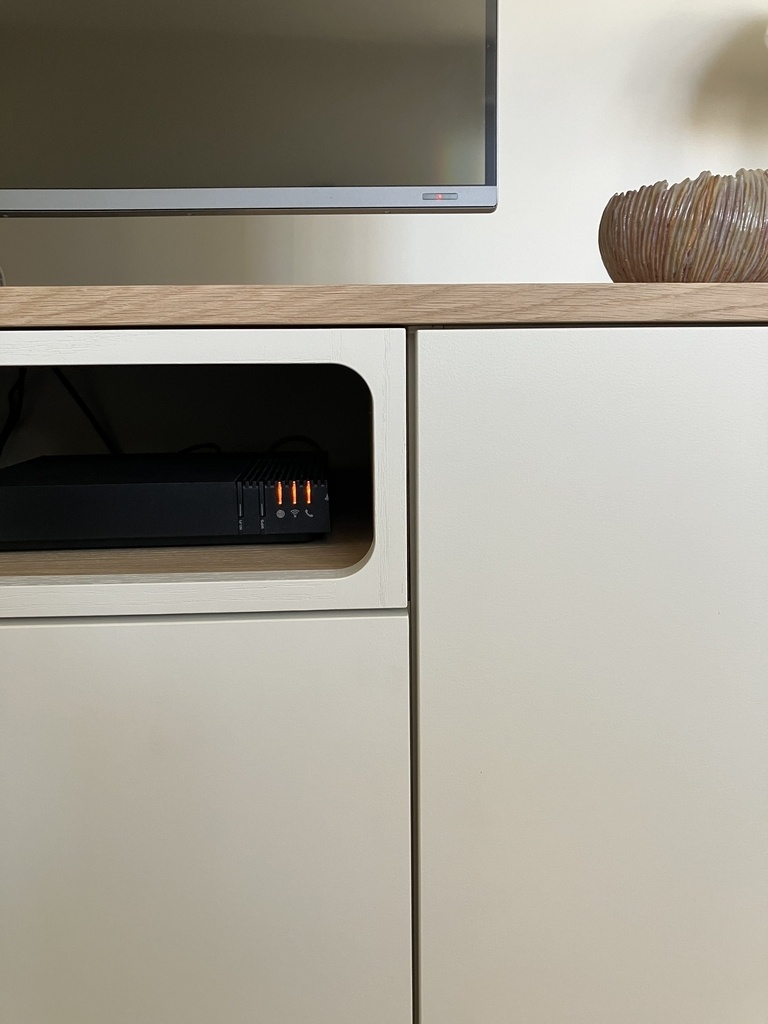

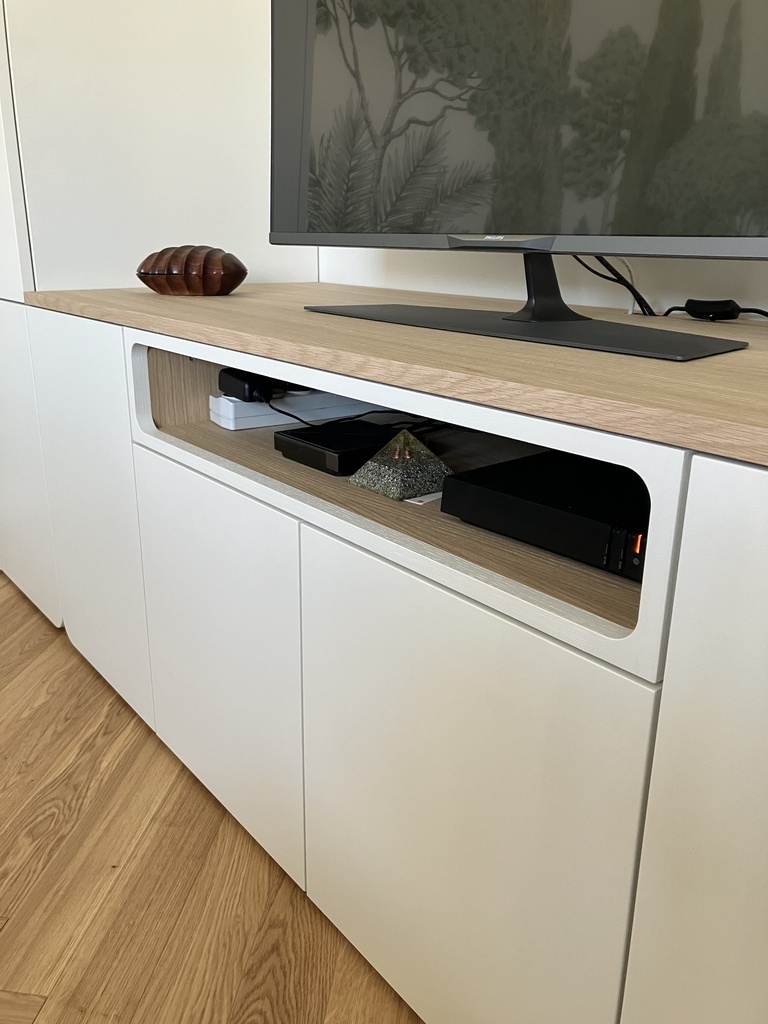

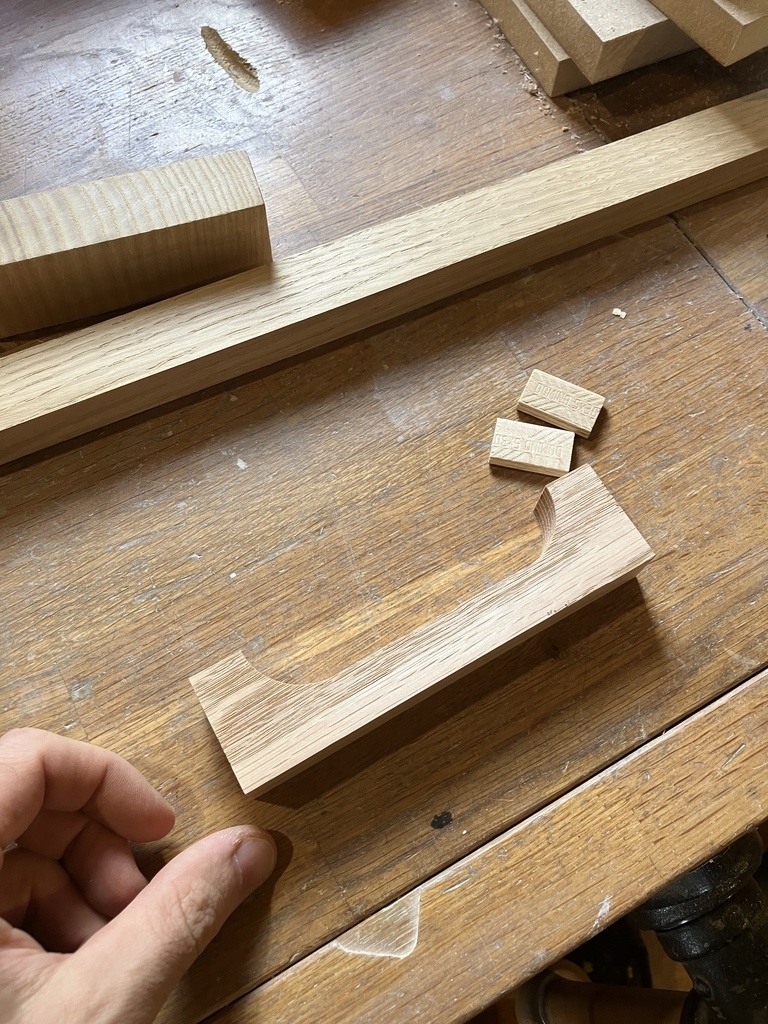

Et la case pour les box, a son parement usiné à la Shaper aussi.
Pour ceux que ça intéresse, les parcours d'usinage de la Shaper, je les fait directement dans mon modèle SketchUp et j'exporte tout ça facilement avec le module d'export d'OpenCutList
Publications associées
Licence
Discussions
Joli meuble. Bravo
Merci
La Pipistrello va bien avec!
Il y a des connaisseurs
C'est une valeur sure et hors du temps
Tu nous ramènes aux années 30 !
Toujours faire du neuf avec du vieux ça économise les neurones :)
On ne remerciera jamais assez ton plugin d'exportation, tellement pratique que je n'utilise plus autre chose que sketchup !
Ton parement usiné est en chêne et peint ensuite? Pq pas en mdf en une pièce ?
En tout cas bravo pour ce meuble !
Ah oui, c'est top de savoir que tu utilises OCL pour l'export. Tu exportes vers quel type de machine ?
L'usinage du MDF aurait été plus long et plus fragile. Et surtout il aurait fallu préparer tous les chants ! C'est déjà long sur les portes, alors sur un truc qui peut te casser dans les mains ...
Vers une shaper origin. Personnellement j'ai toujours été moins à l'aise avec le vectoriel, du coup ton plugin me sauve la vie ;)
ok ok concernant le MDF, perso j'utilise de l'hydro 19mm et il est costaud même pour des petites pièces comme ça !
En tout cas, bravo, ton projet est très inspirant, ca donne envie de travailler les courbes !
C’est magnifique !
La peinture (laqué je suppose) est réalisée par tes soins ou tu le fais faire ?
Merci !
La peinture a été réalisée par mes soins.
Boris Beaulant
Bravo pour le meuble. Mais bon sang la
Pipistrello reste indémodable!
Haha ... Il y a juste le fil noir qui vieillit mal !
Bravo. Ton commentaire m'a fait aller voir les "paths" pour l'usinage. Ça a l'air top, et certainement pas quelque chose que la machine elle-meme proposerait !
La machine le propose dans un sens, puisque c'est une forme comme une autre où la couleur déterminera le type d'usinage. L'avantage ici est de pouvoir le dessiner directement sur le modèle source de la pièce sans passer par plusieurs logiciels ou le redessiner pour l'exporter.
Si j'ai bien compris à partir de tes images, ce sont bien les chemins des deux dernières images qu'OCL t'exporte (à partir de la forme de la pièce) ? A quoi correspond la partie pointillée ?
Il faut que je regarde ça de plus près...

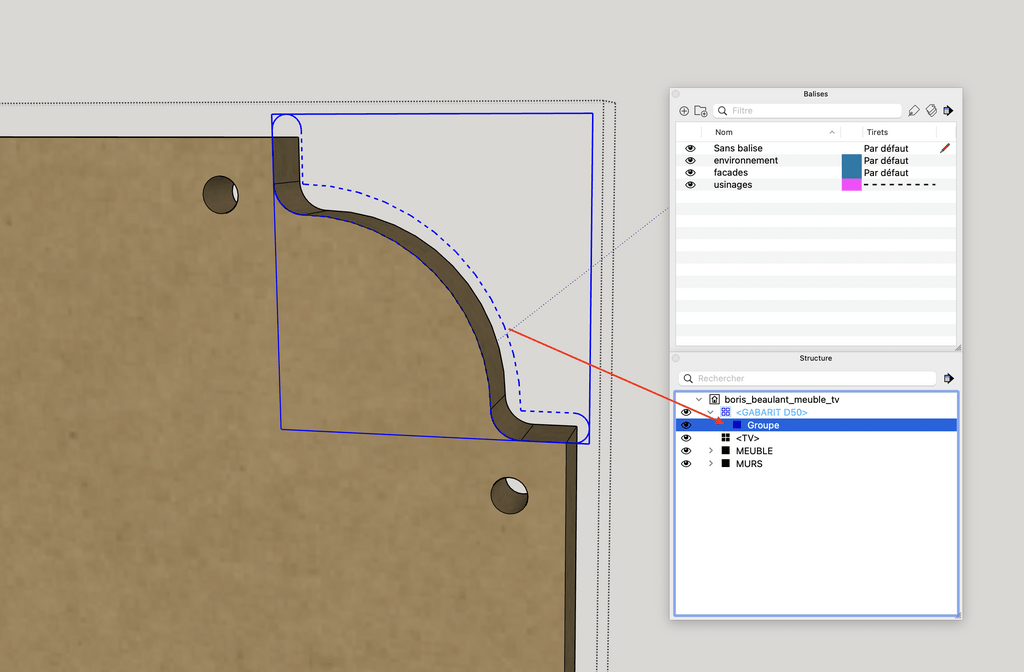

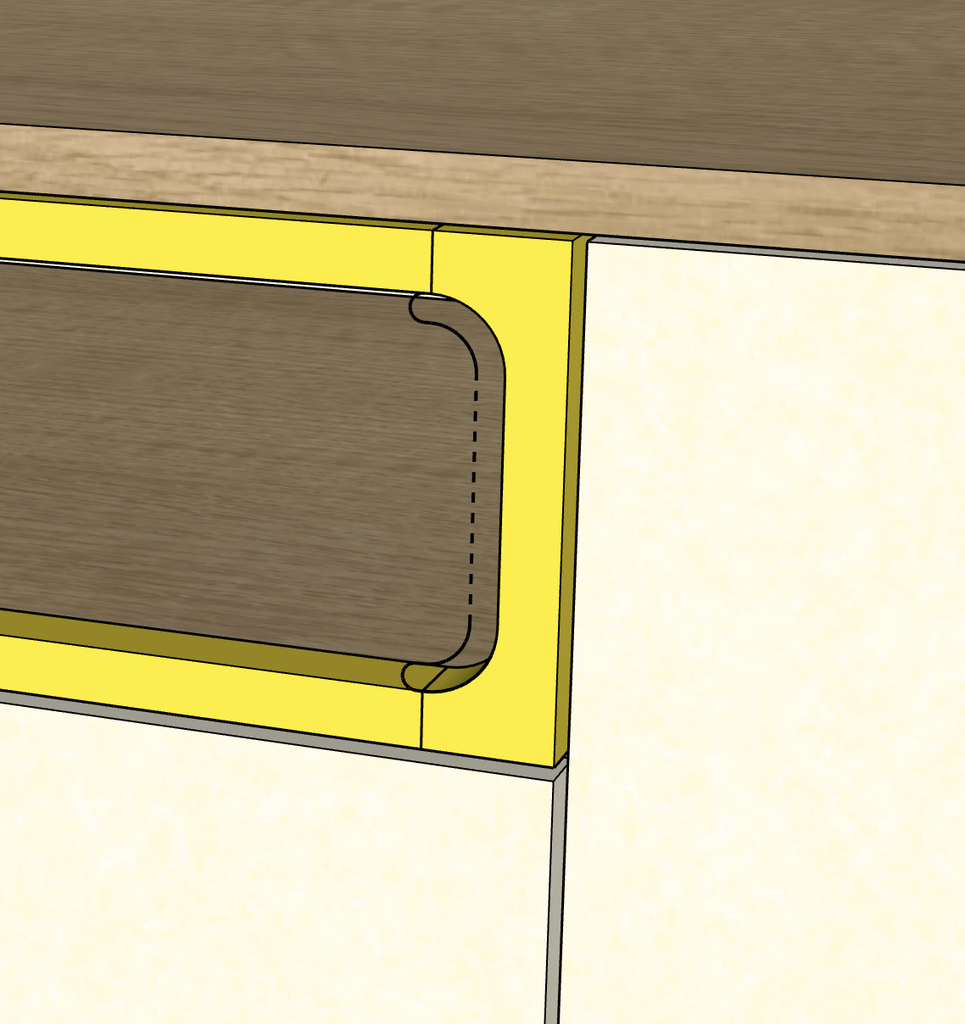

La partie en pointillé est la forme que la fraise va usiner.
Si j'exportais la forme externe de la pièce pour l'usinage, je devrai longer tout le contour de la pièces à chaque passe. Alors qu'il n'y a pas besoin sur les bords droits.

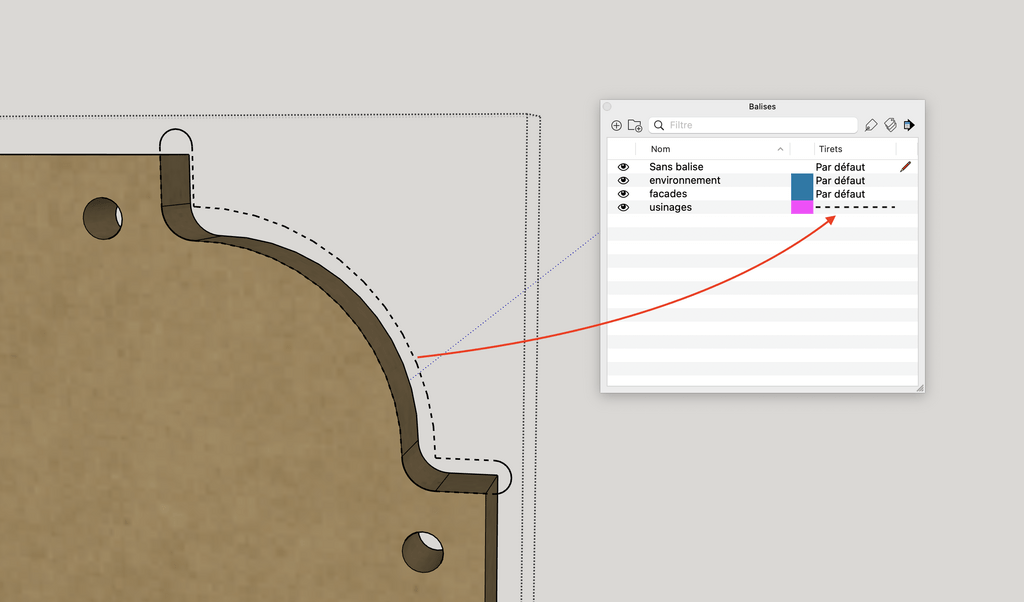

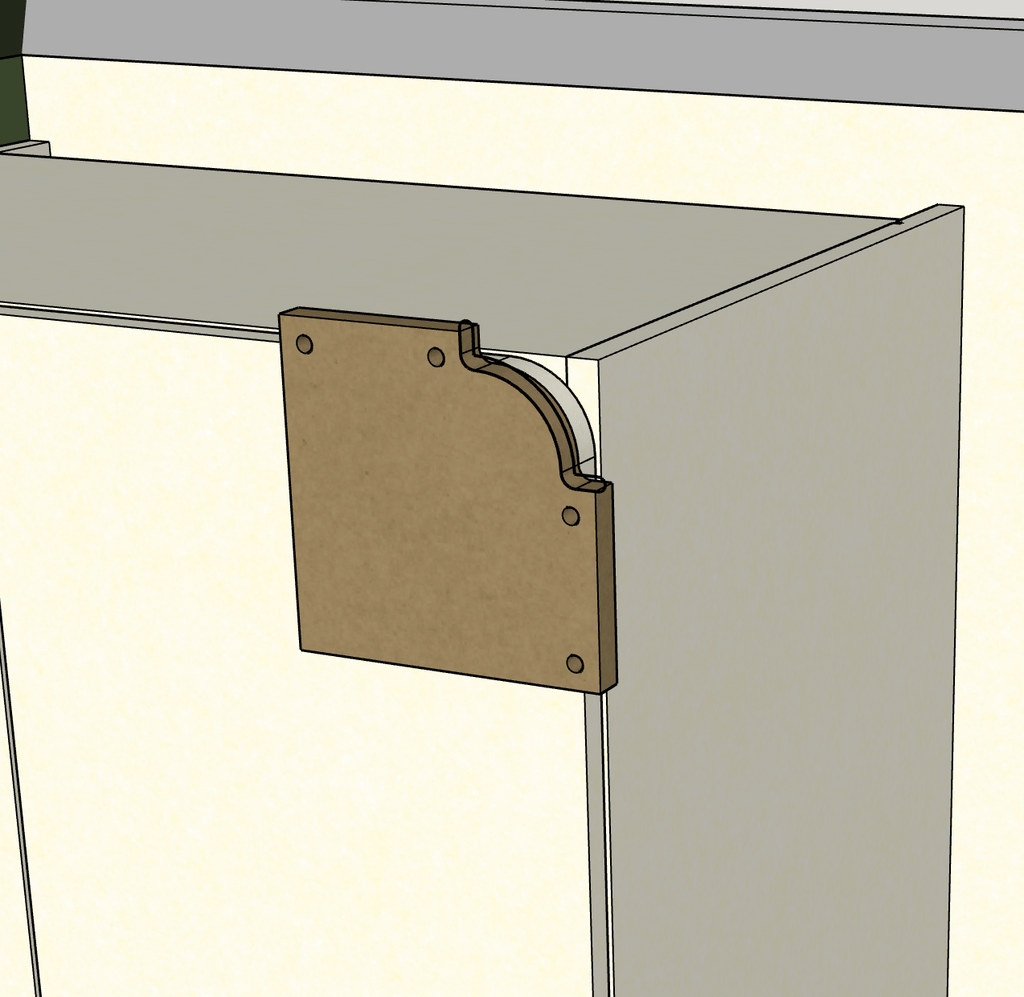

Ici, je veux utiliser Autopass pour découper l'arrondi de mon gabarit en X passes. Il me faut donc une forme fermée. Et cette forme je la dessine dans un sous groupe pour qu'OCL l'exporte séparément de la forme réelle de la pièce (grâce aux paths). Ce sous groupe, je l'ai mis dans un calque qui s'affiche en pointillé. Les pointillés n'ont pas de valeur dans l'export. C'est juste pour moi.

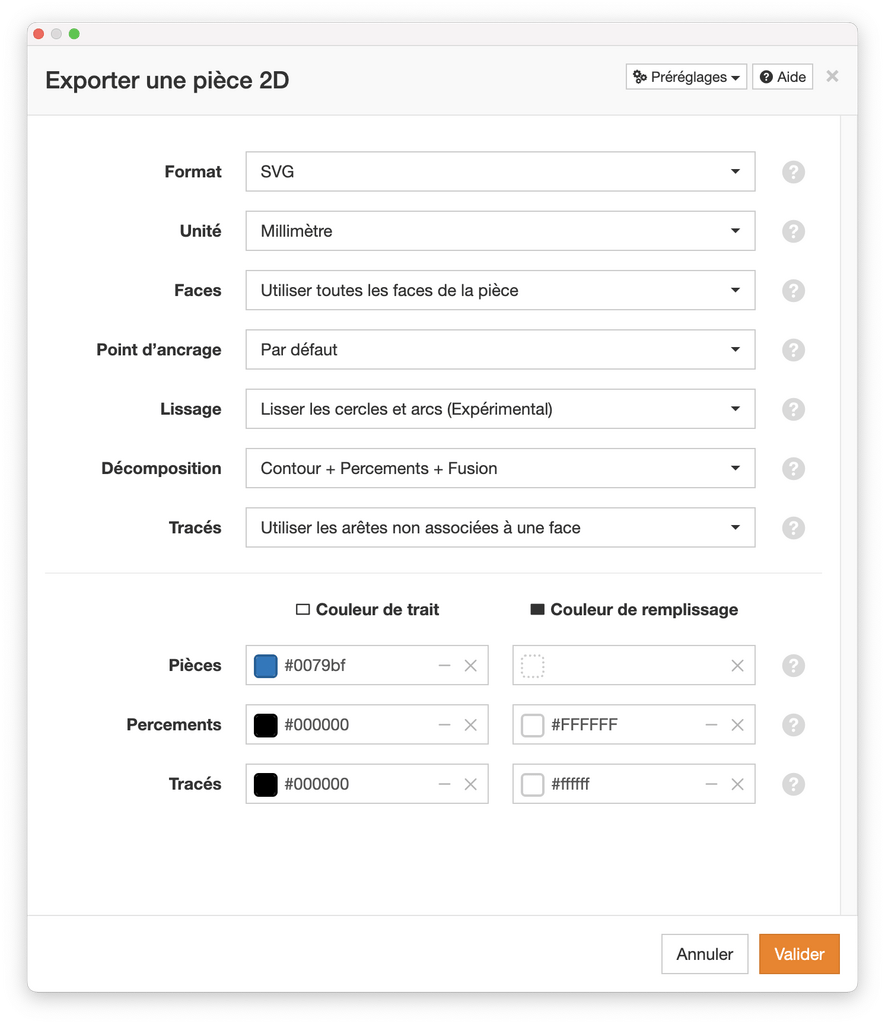

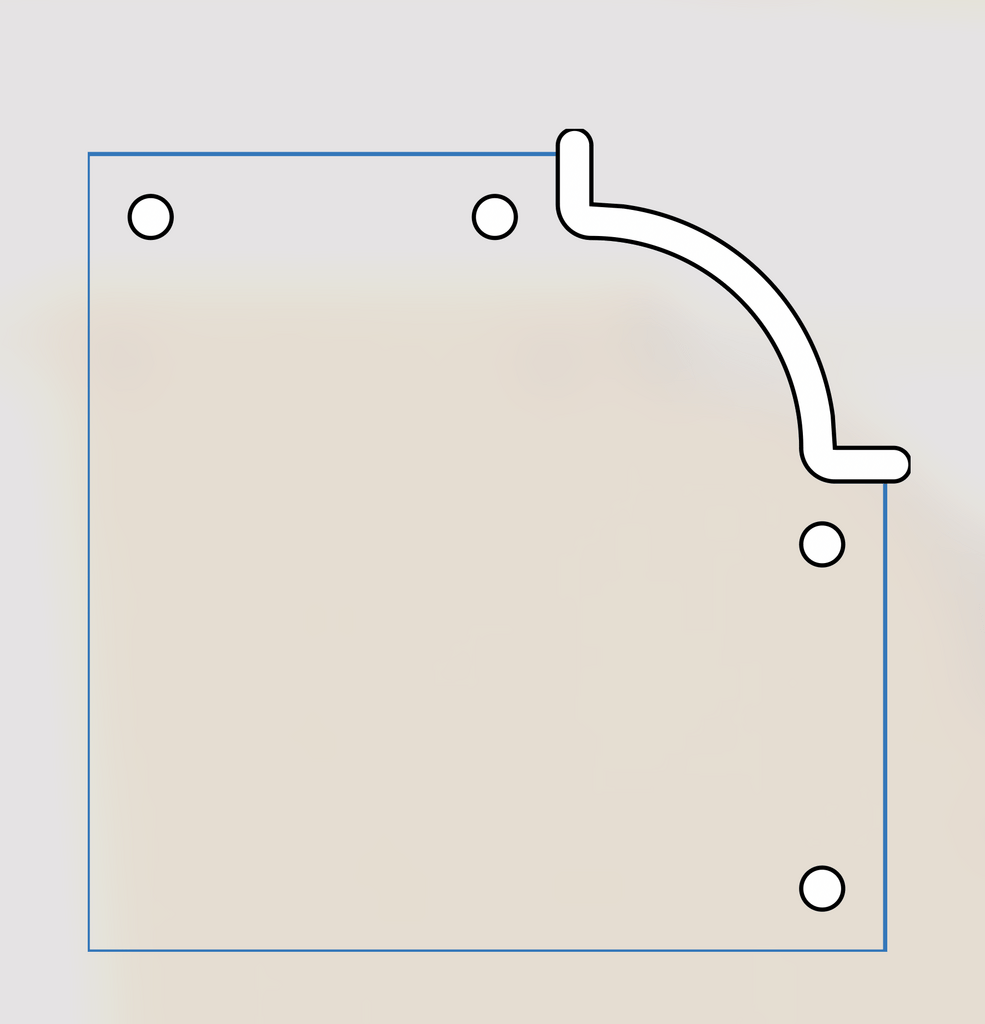

Et donc avec les réglages de couleur ci-dessous, j'ai le SVG qui va bien.
(Parce que je veux aussi pouvoir percer les trous de calage du gabarit)
Merci pour le complément. Donc, il faut quand même définir le chemin soit même, mais ça répond à un réel besoin que j'avais aussi identifié
Top !
Oui, il faut le dessiner. Sur ce type d'usinage, on passerait plus de temps à luter pour faire comprendre à l'ordi ce qu'on veut si c'était automatique :)
Bonjour Boris.
.
Honnêtement, je ne suis pas fan de ce meuble mais il est harmonieux et surtout, très bien réalisé. C'est top nickel !
Beaucoup de domaines que je ne connaissais pas ou que je ne maîtrise pas ;).
Comme la lampe pipistrello que je découvre, la shaper qu'il faudrait que je manipule, la peinture laquée ...
A ce propos, comment est-elle passée ? Rouleau laqueur ? Pistolet ?
Les chants, comment sont-ils apprêtés ?
Et de manière globale concernant les plans que tu fournis gentiment, est-il possible de les avoir au format Make 2017 ?
Merci et encore bravo
C'est une option qui a été retirée des dernières versions de SketchUp. 2021 mini.
Rouleau
Apprêt sur les chants + ponçage + 2 couches peinture PU sur le tout.
Merci beaucoup Boris pour ces renseignements.
bcp de douceur, joli essai réussi
merci pour ce beau partage !
Superbe ! J'aime beaucoup la petite niche sous la télé et les coins de porte arrondis.
Merci pour les infos pour le "cintrage".
Très beau projet. Boris Beaulant quel est ton retour sur le YSM009, par exemple comparé au pura natura en terme de durabilité et application ? Et s'agit-il de la version transparente du YSM009 ou la version effet naturel ?
Ça reste une huile. C’est donc moins protecteur que le pura natura.
