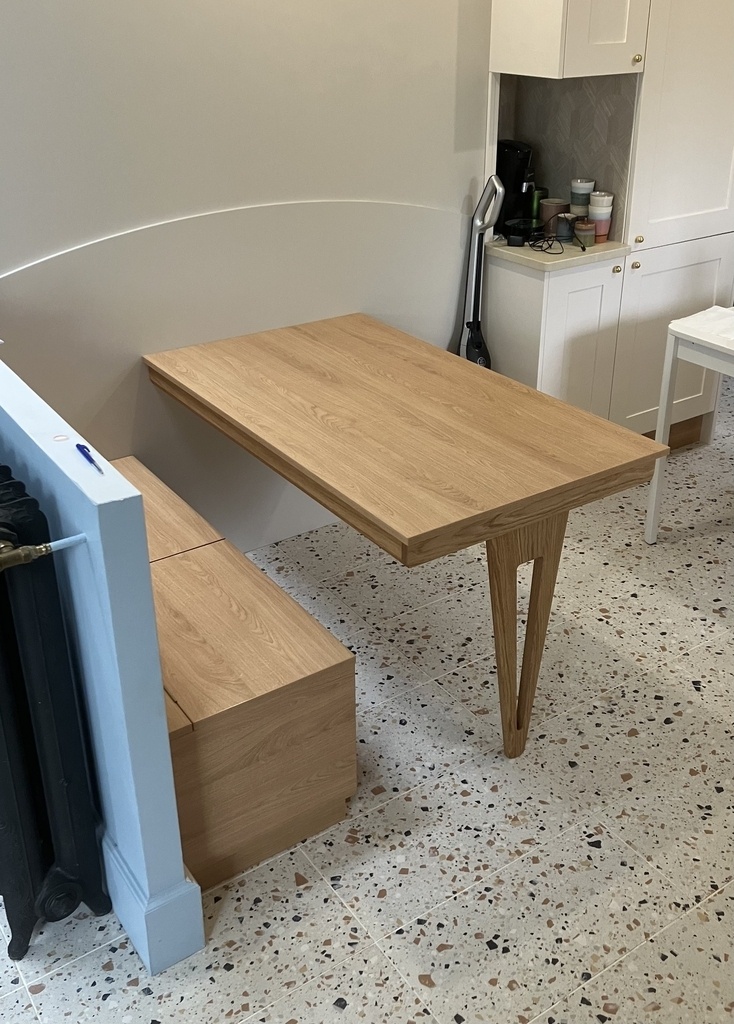

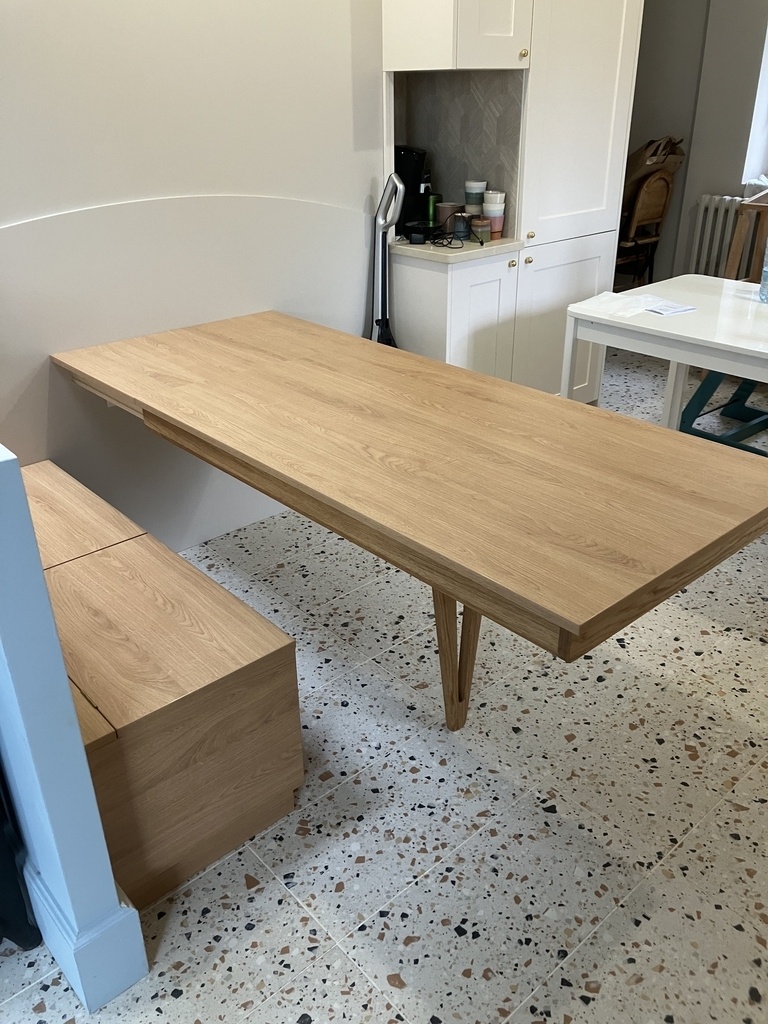

Voici une petite table de cuisine pour 4 personnes extensible à 6.

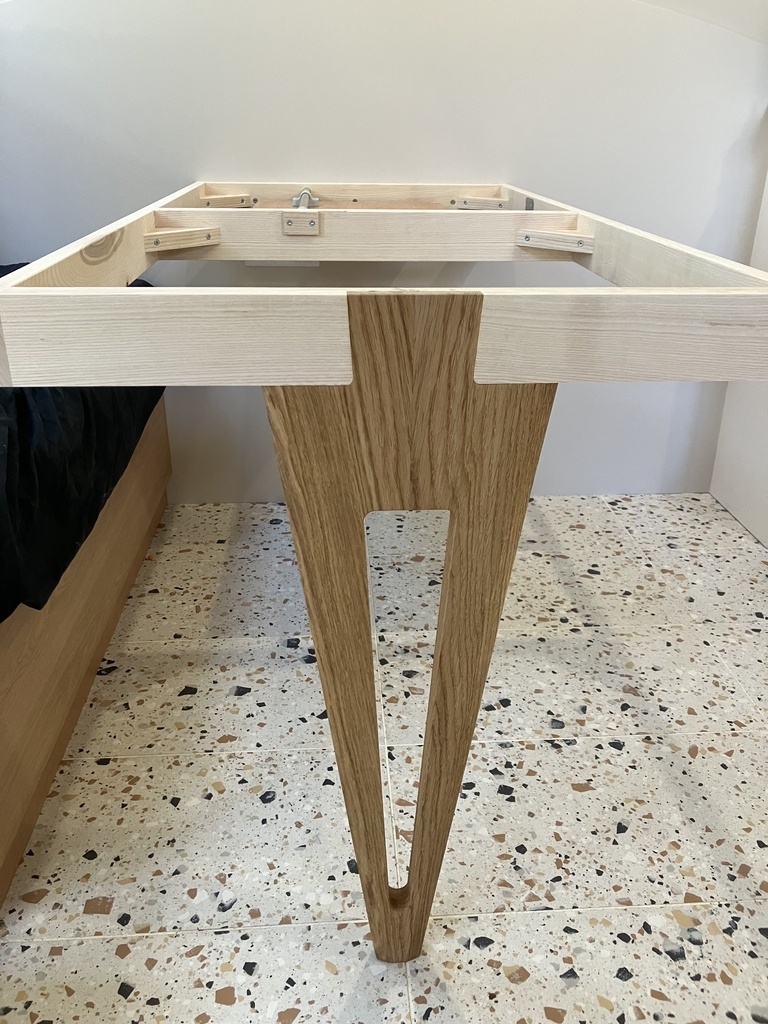

Elle est fixée au mur par un bout et repose à l'autre extrémité sur un seul pied pour laisser l'accès à la banquette.

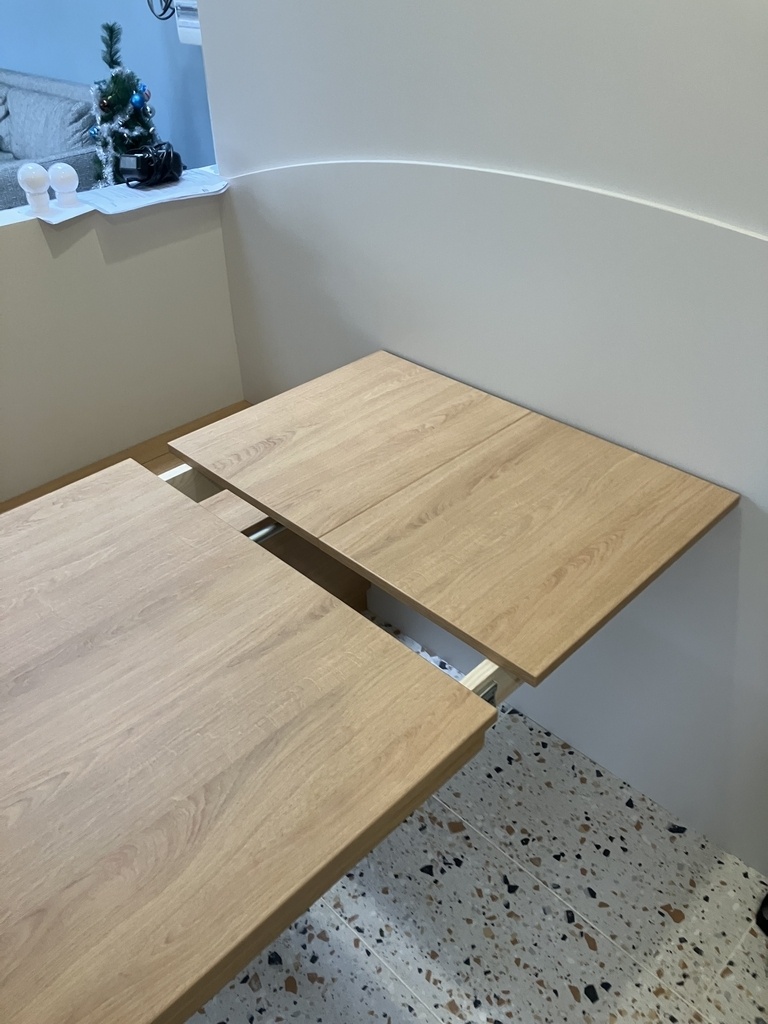

Le passage de 4 à 6 se fait en tirant la plateau et en déployant le papillon qu'il révèle.

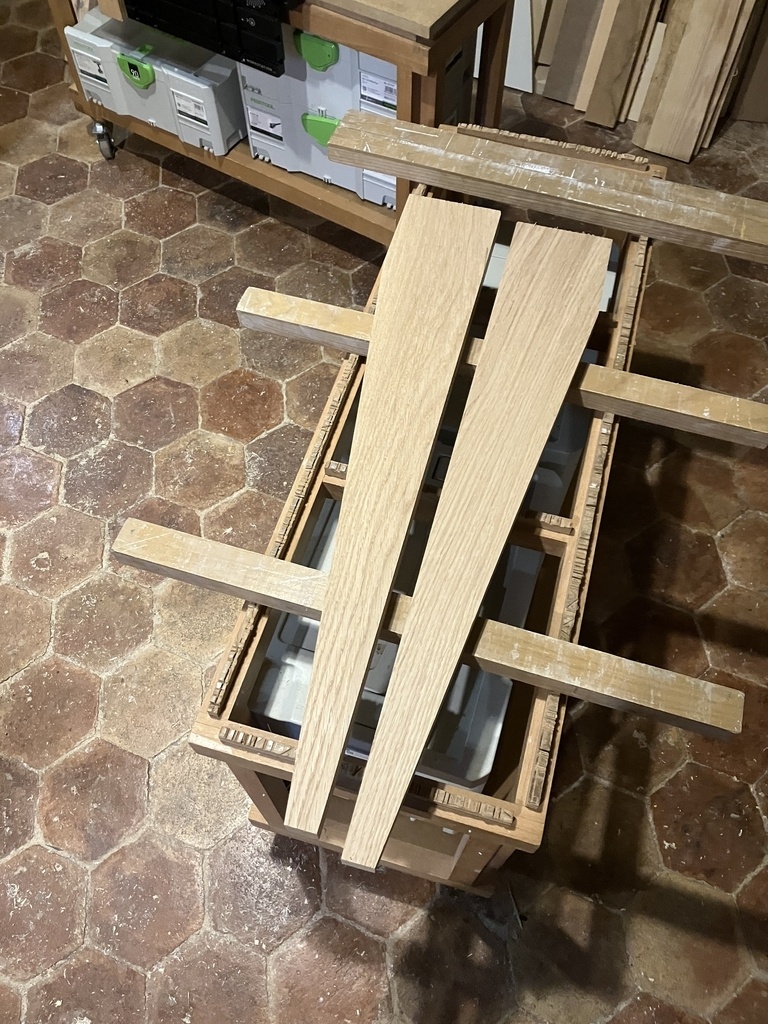

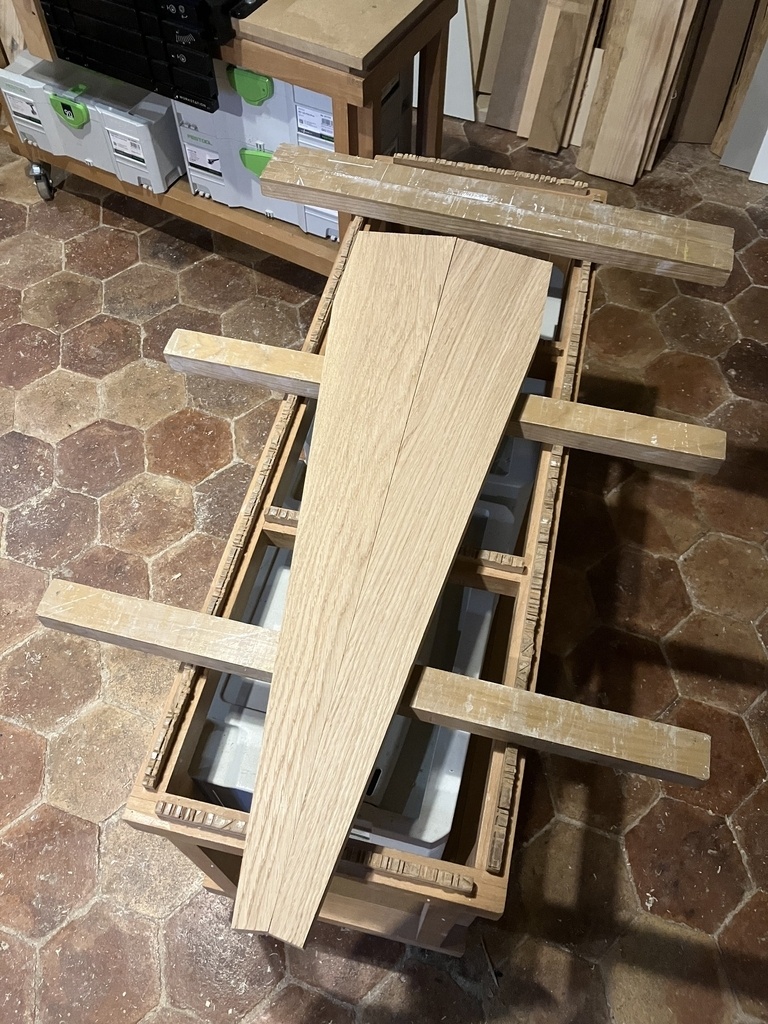

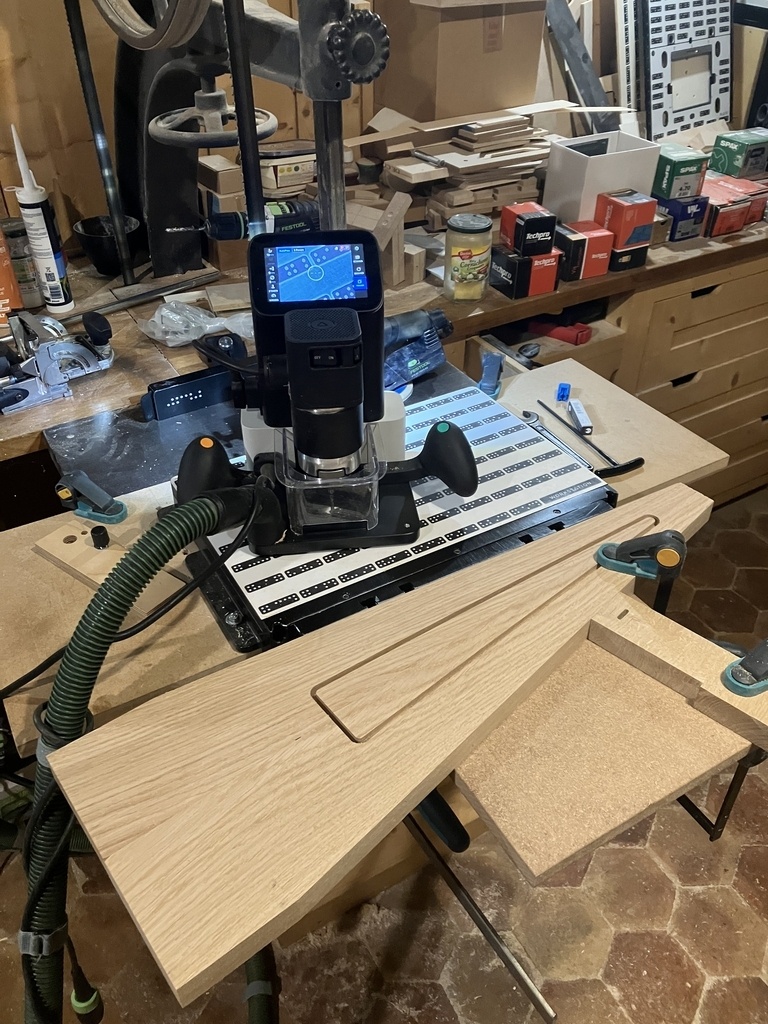

Sur ce projet, j'ai pas mal abusé de la Shaper pour créer le pied. Voici quelques étapes de la fabrications :

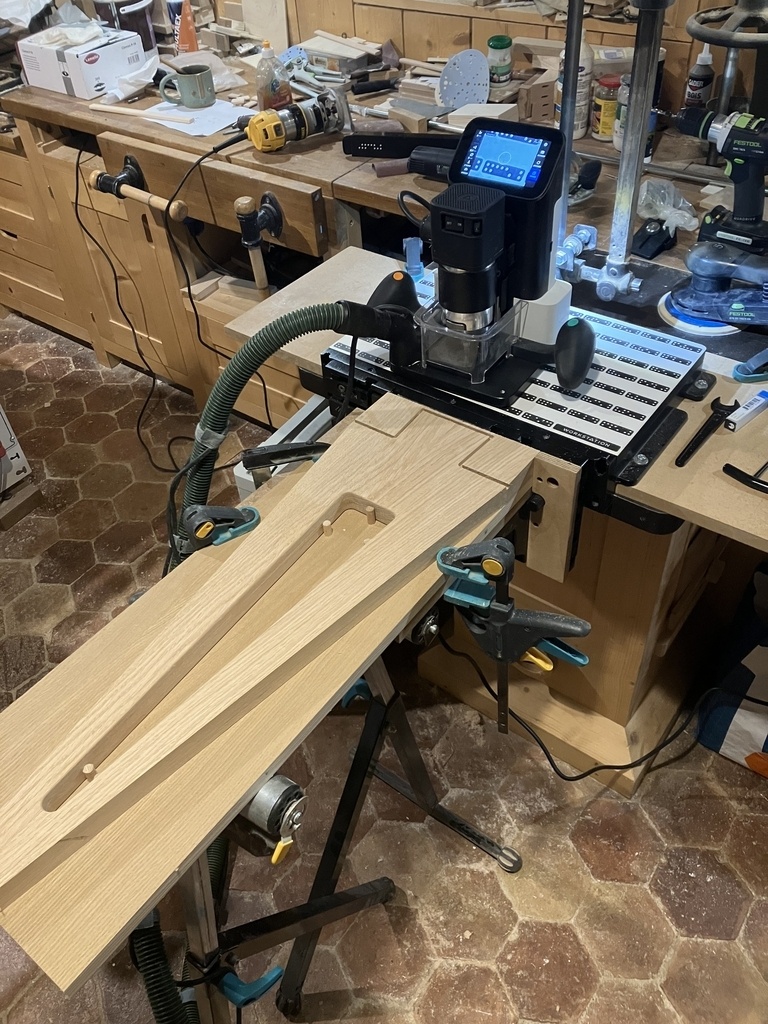

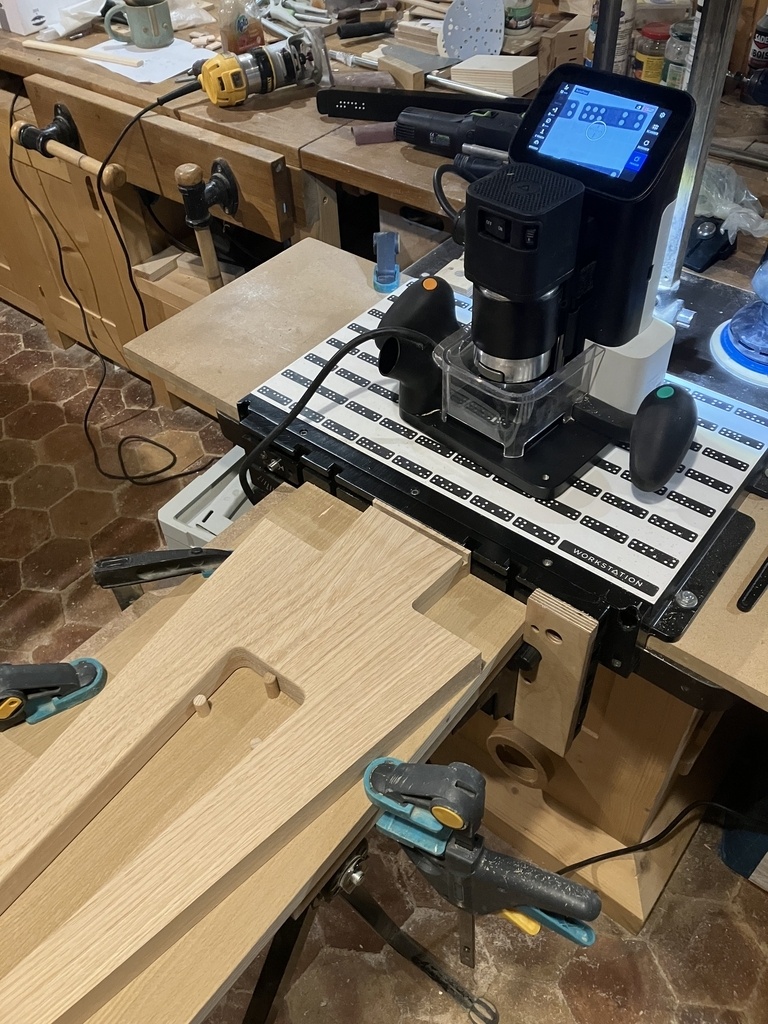

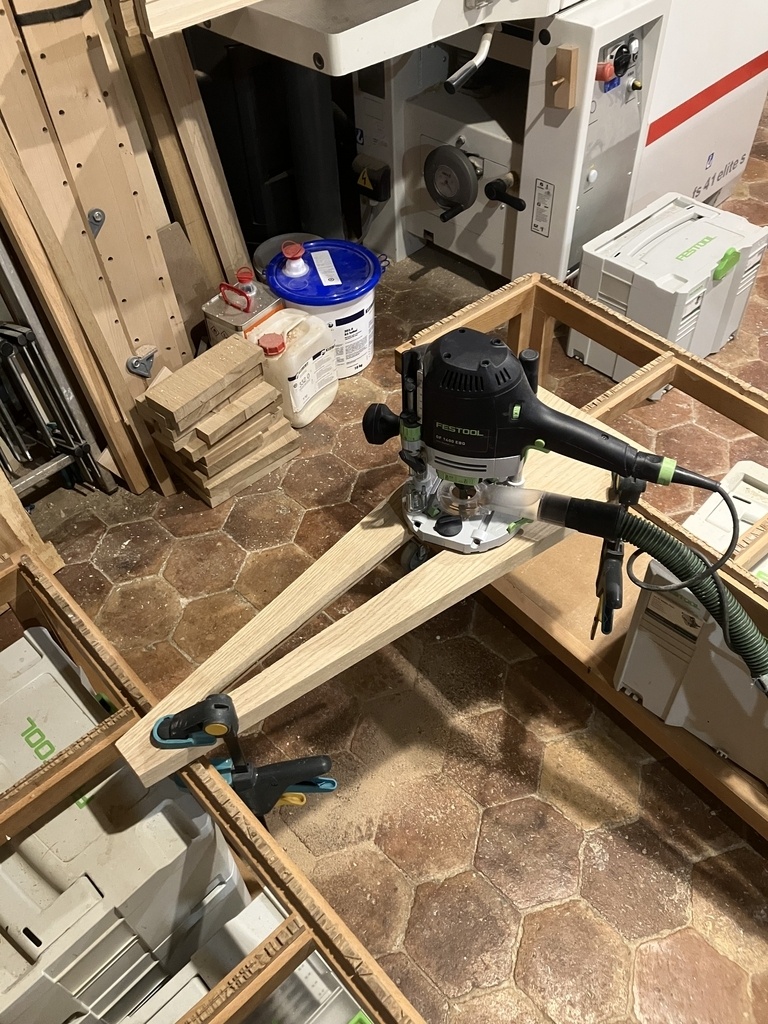

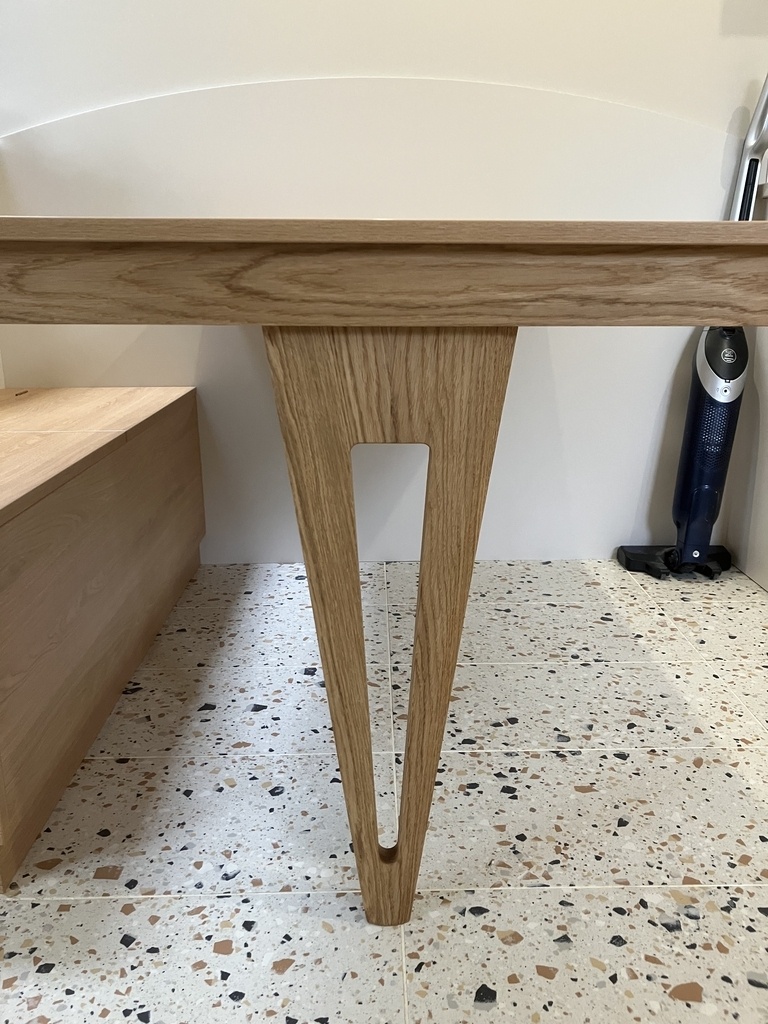

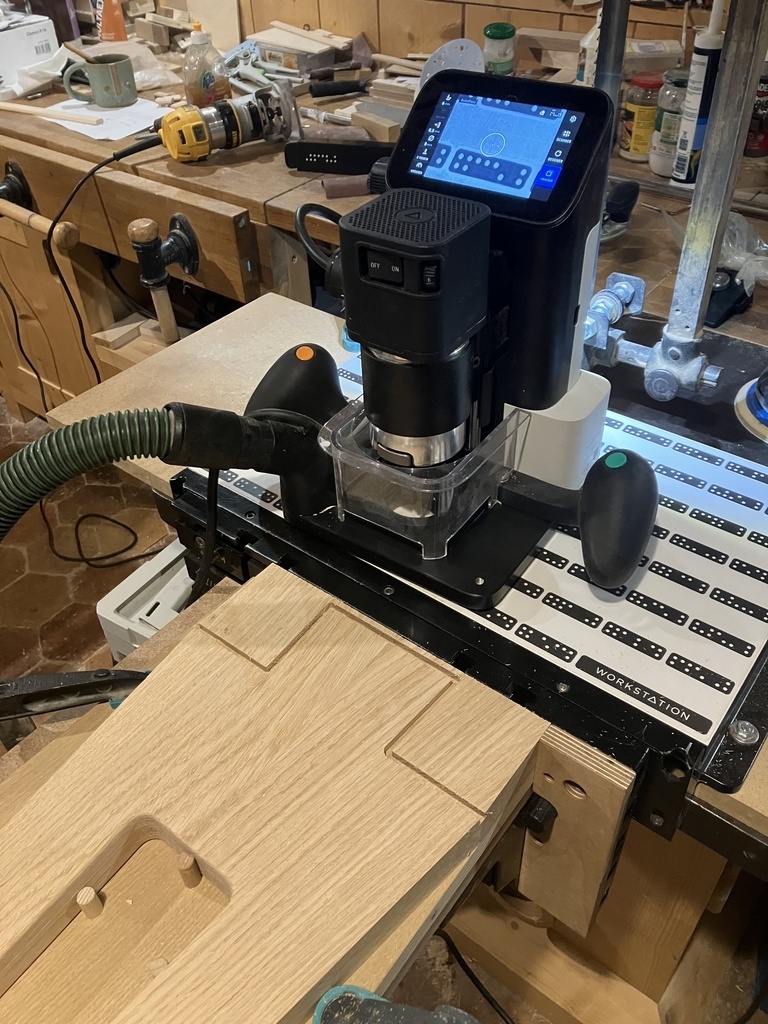

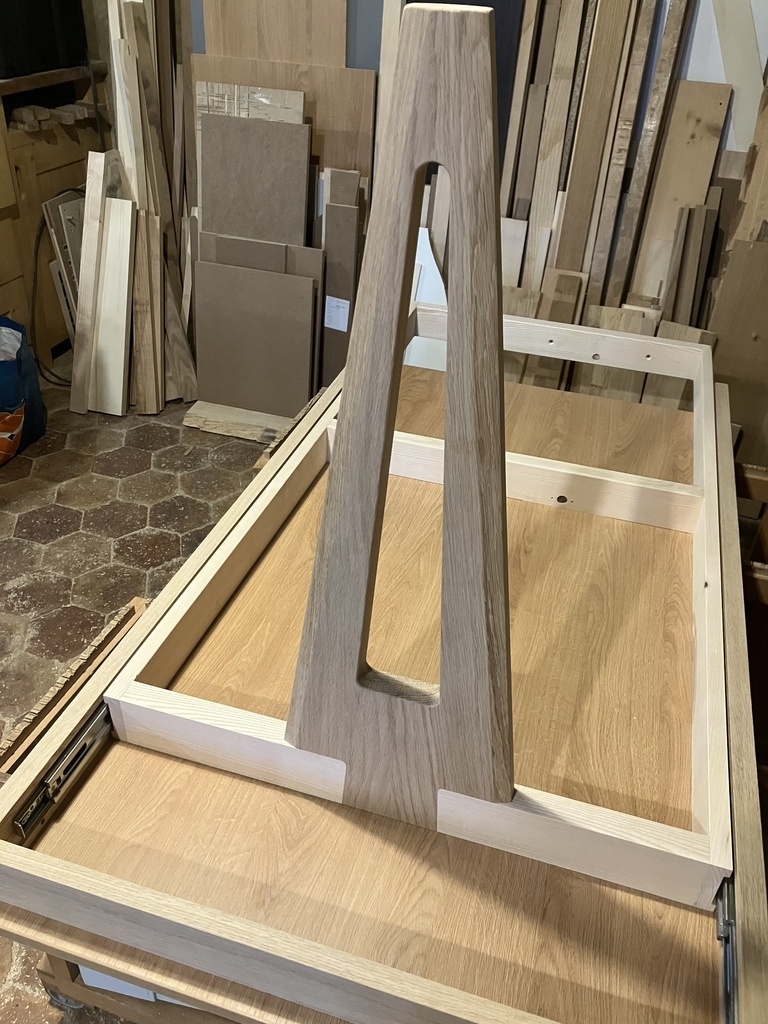

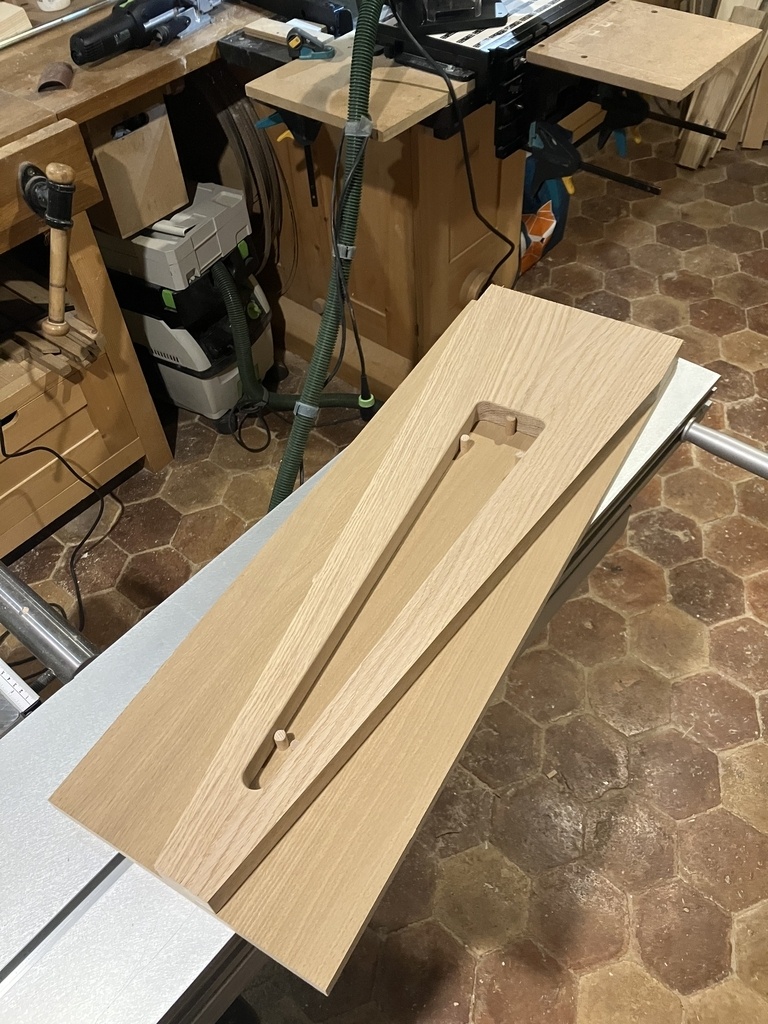

Ces usinage ont été fait en 2 étapes. Une première où j'ai créé l'évidement au centre et une seconde où j'ai créer un gabarit pour m'appuyer sur cet évidement pour réaligner le pied afin d'usiner la fixation à la ceinture de la table. Légèrement en queue d'aronde pour le fun

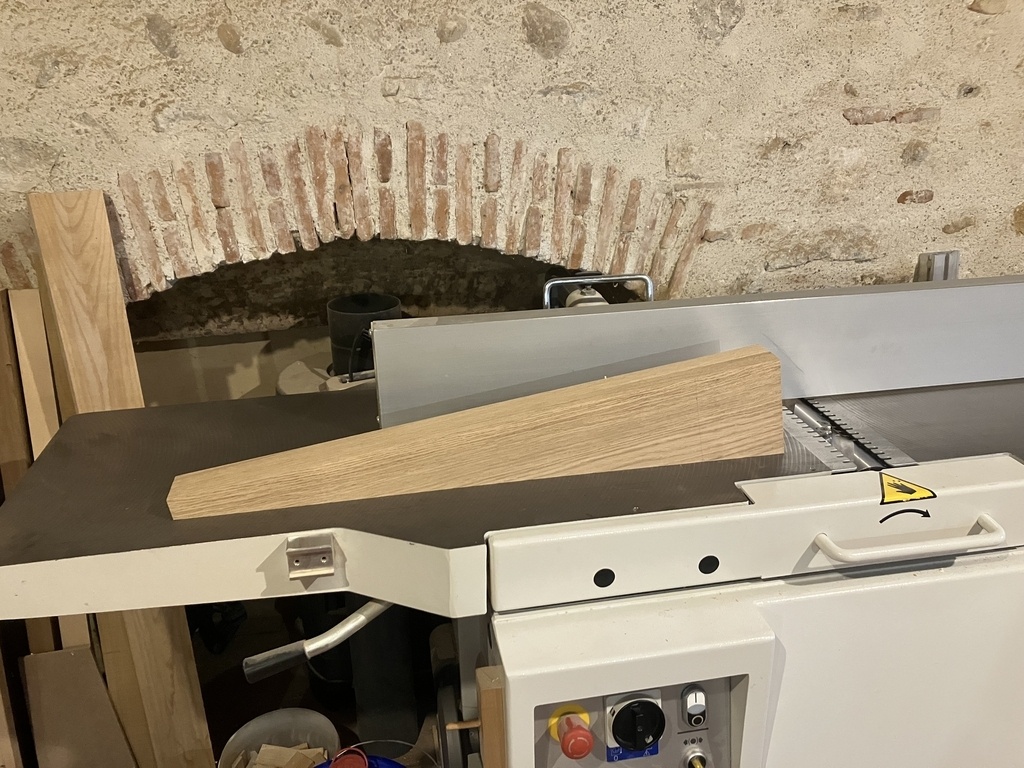

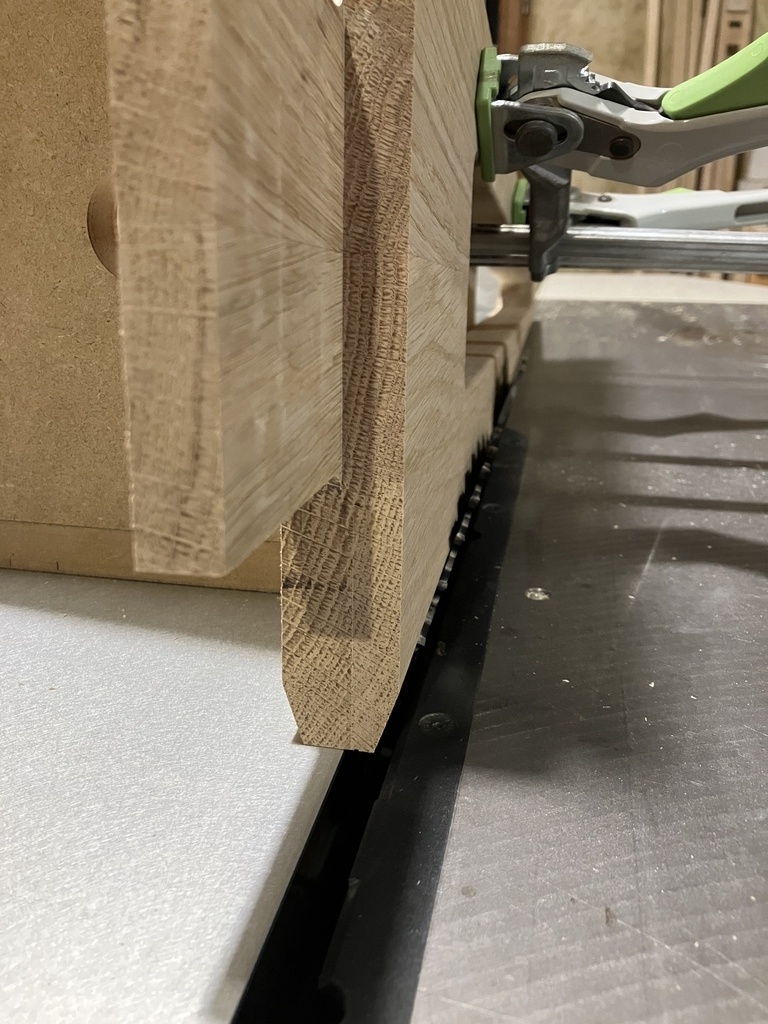

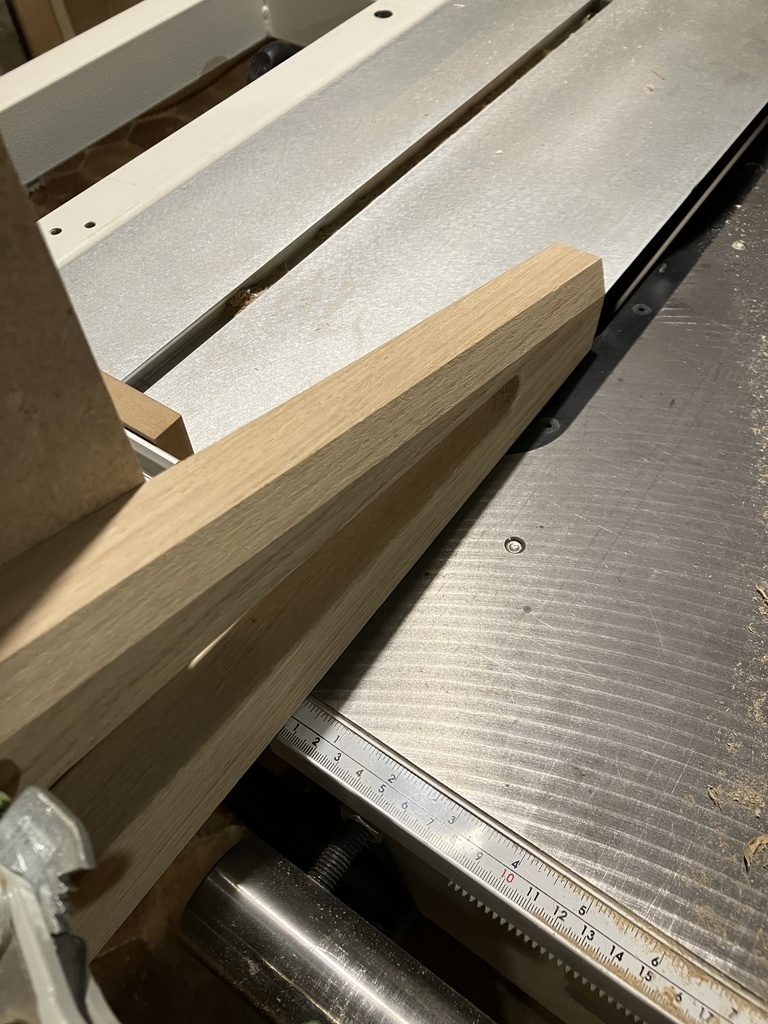

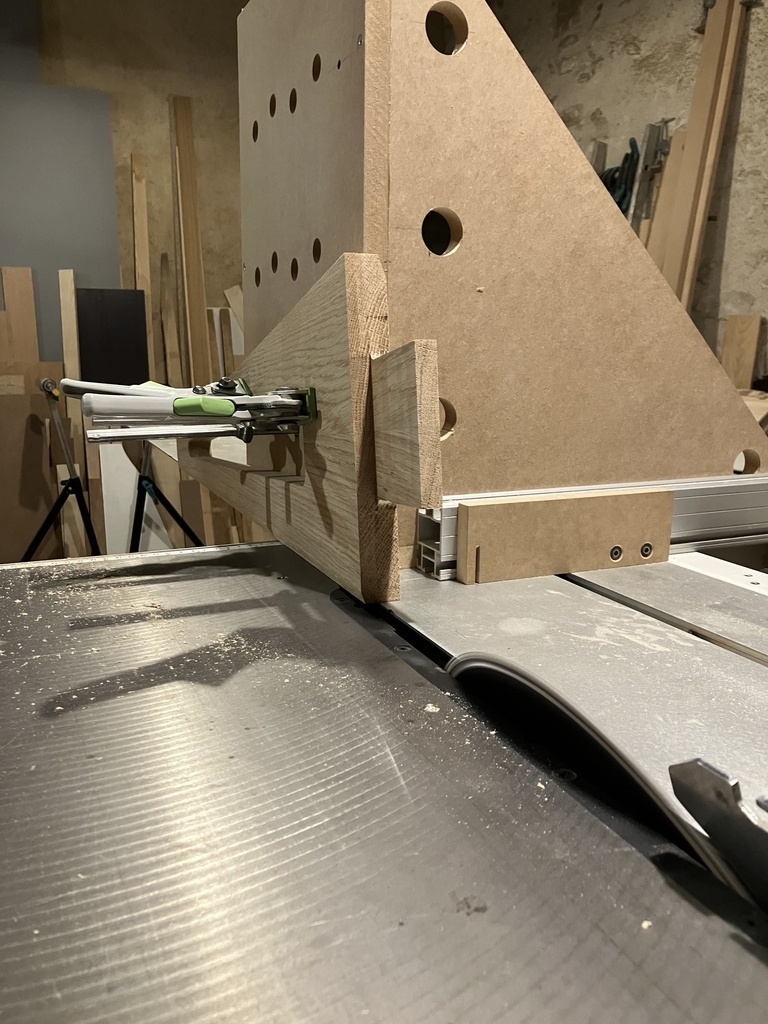

Les biseaux sont quant à eux fait à la scie à format avec mon gabarit de coupe verticale.

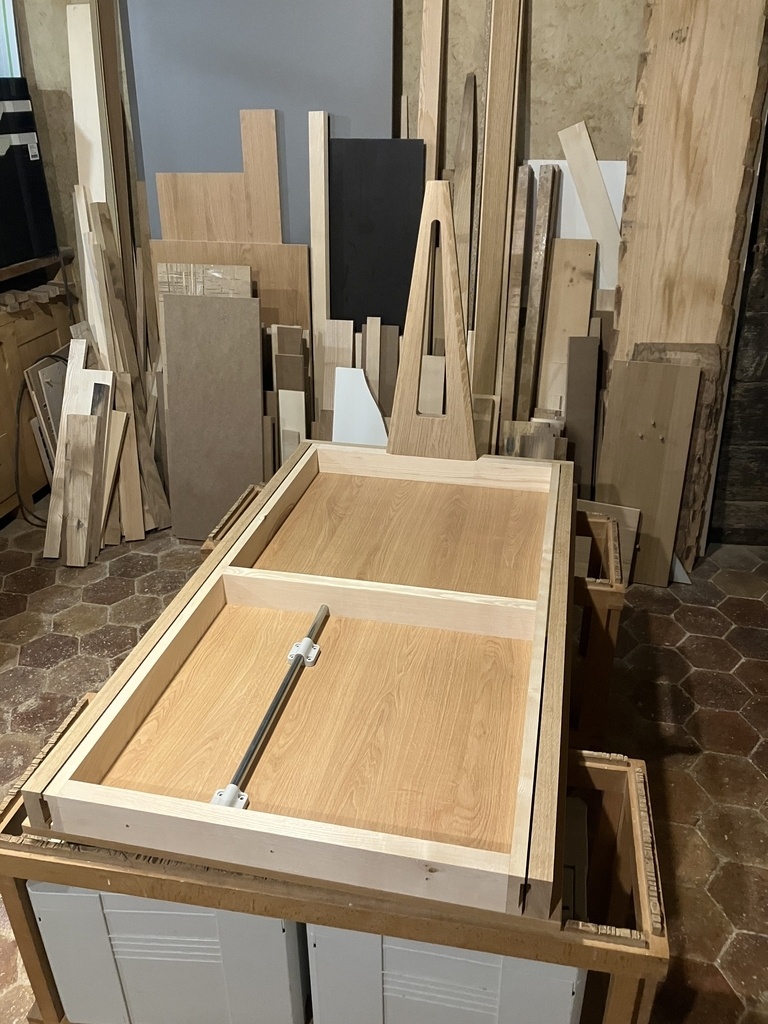

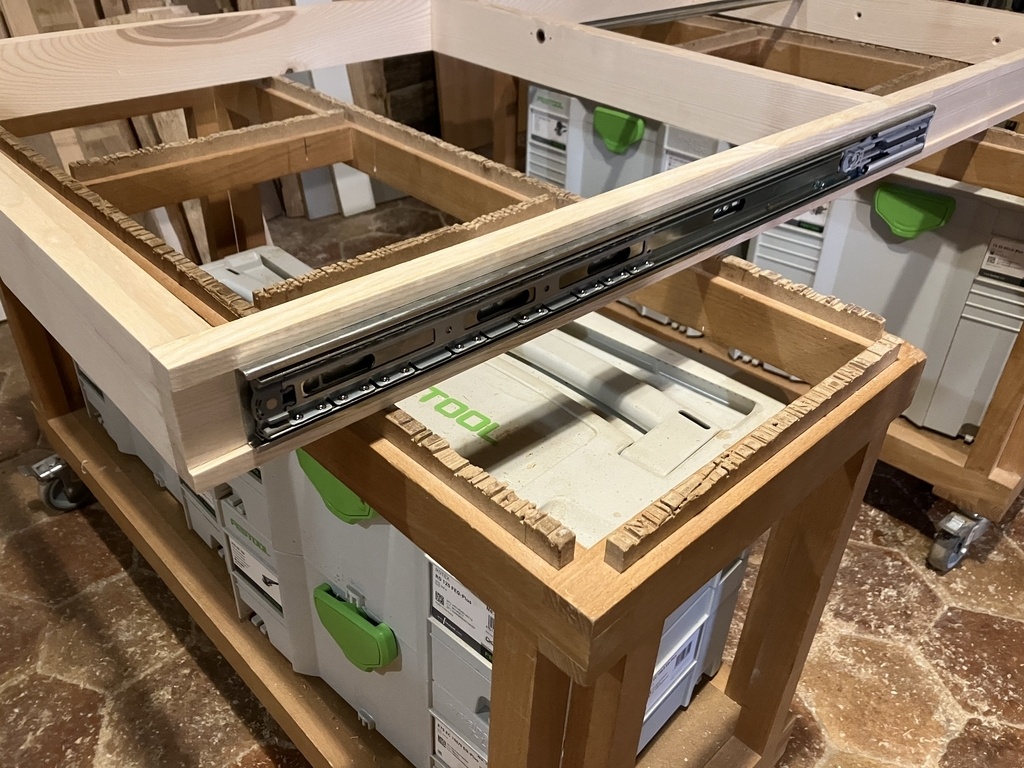

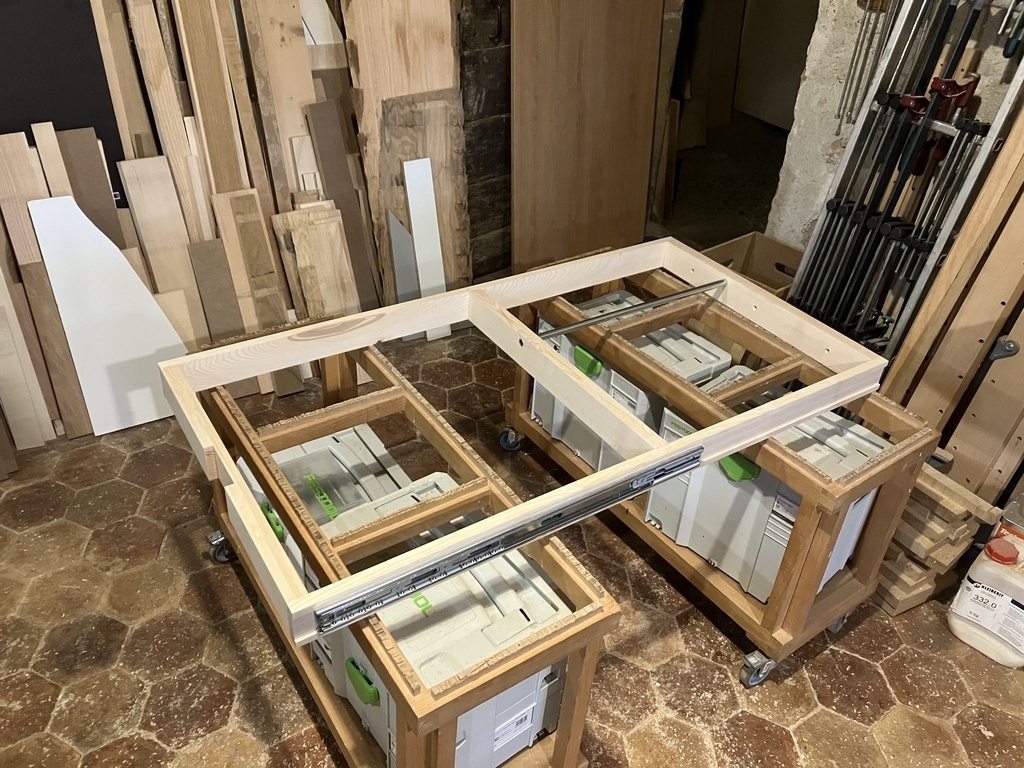

Pour ce qui est du coulissement du plateau, j'ai encastré des coulisses pour charge 100kg.
Licence
Discussions
Superbe!
Rendu fort sympa !
Est-ce que c'est bien stable sur les coins extérieurs ?
Il faudrait un test nairod (c'est le nom officiel du test maintenant)
Inévitablement la table aurait été plus rigide avec 2 pieds. Mais là on a quelque chose de fonctionnel qui résiste bien à la torsion du moment qu'on ne soit pas face à quelqu'un qui veut monter qu'il peut la casser en montant dessus
Très classe et bien fonctionnel, que demander de mieux ?!
C'est superbe comme toujours !
Super idée,
comme d'habitude boulot au top !!
Du Boris comme d'hab... de superbe idées superbement réalisées et voila le résultat....une superbe table...
Wow elle est tellement bien cette table! le rendu est vraiment sympa!
Top classe, comme d'hab!
Tu pense que tu t'y retrouve au niveau temps de préparation/modélisation/usinage avec la shaper ou c'est plus le plaisir de l'utiliser?
Merci.
Disons que je dessine ce que je sais que je peux faire et que je sais comment le faire. Alors, si j'avais pas la Shaper, le pied aurait surement été un peu différent.
Ici il me semble avoir été plus rapide à utiliser la shaper pour faire la forme d'usinage centrale, parfaitement alignée sur un côté sans aucun temps consacré à la création de gabarit. J'ai usiné sur 6mm et ensuite c'est la pièce elle-même qui a fait le gabarit pour finir le percement.
La modélisation c'est de toutes façons un passage obligé pour valider la forme et l'export de la modélisation vers la shaper, c'est 2 cliques avec OCL :)
Après, je pense que c'est comme n'importe quel outil. Quand on l'a pas et qu'on ne connait pas son existence, on a plein d'autres idées pour faire autrement. Là, ça me semble assez naturel de l'utiliser pour aller vers des trucs que je sais pas trop comment j'aurais fait autrement avec le même degré de précision. Mais c'est surtout que j'y ai pas réfléchi à faire autrement.
Je te rejoins bien sur cette notion.
Il y a beaucoup d'outils dont on se demande l'utilité tant qu'on ne les a pas. Une fois acquit on se demande comment on faisait avant !
Merci de ton retour.
Effectivement, si le passage du plan à l'export est de deux clics, je comprend mieux maintenant. Je n'y avais pas vraiment réflechis mais je pensais que tu devais modéliser sur un logiciel spécifique.
Et ça donne quand même bien envie de se mettre à SU pour tester OCL, il a l'air pratique ce plugin.
Pour la shaper, je ne sais pas si j'en aurais l'utilité mais j'aimerais bien la voir à l'ouvrage un jour.
Et je suis d'acc avec toi, il y a toujours plusieurs chemin pour arriver à un résultat.
bonne journée.
L'Ecorce du Sycomore jene suis pas vendeur chez Shaper, je n'ai pas d'action chez eux et n'en possède pas, mais lors des salons, type eurobois, tu as pour ainsi dire toujours un stand Shaper... Ou sinon, tu dois pouvoir les contacter pour qu'ils te fassent une démo chez toi... (après faut certainement s'attendre à des relances commerciales si tu n'achètes pas tout de suite...)
Si c'est que de la curiosité, ça risque d'être "lourd" de conséquences si tu les invites chez toi...
L'Ecorce du Sycomore bah, tu fais quoi du 18 au 20 septembre ? Sinon, tu viens à Lyon, je t'embarque pour aller vivre une aventure innoubliable sur le stand de L'Air du Bois à la Maker Faire de Lille et comme je vais y monter la Shaper, tu pourras la tester ...
Niouniou Ahah! C'est clair, j'ai déjà testé ça avec Felder! ^^
Boris Beaulant Octobre plutôt non? Ça aurait pu être cool mais je suis en formation soudure TIG sur Vierzon du 14 au 18 donc retour chez moi le 19, ça risque d'être un peu speed.
L'Ecorce du Sycomore ah mince, oui, octobre. C'est raté alors :(
