Défonceuse sous table

Cela faisait depuis l'achat (d'occasion) de ma défonceuse Bosch GMF 1600 CE, avec ses deux bases, que je voulais pouvoir la mettre sous table, en y fixant la base fixe/"affleureuse" (tout en pouvant l'utiliser aussi librement avec sa base plongeante).
Ce n'est certainement pas la plus pratique à mettre sous table (le changement de fraise n'est pas des plus pratiques dans ces conditions, et le système de verrouillage a tendance à ajouter 1 dixième au réglage de hauteur) mais sa puissance, le démarrage progressive etc. m'évite dans acheter une autre (sachant que j'ai aussi l'affleureuse GFK de la même marque, avec sa deuxième base plongeante aussi).

Bref, après l'achat de la plaque adéquate (pré-percée) chez Sauter, je me suis lancé.

Précision : je voulais une relativement grande surface, et un meuble sur roulette, pour qu'elle puisse servir aussi de "servante", surface de dépose annexe, ainsi que des tiroirs pour y mettre tout ce qui concerne mes défonceuses, pour débarrasser les tiroirs de l'établi.

Dimensions : largeur 1100 mm, profondeur 700mm, hauteur environ 950mm.

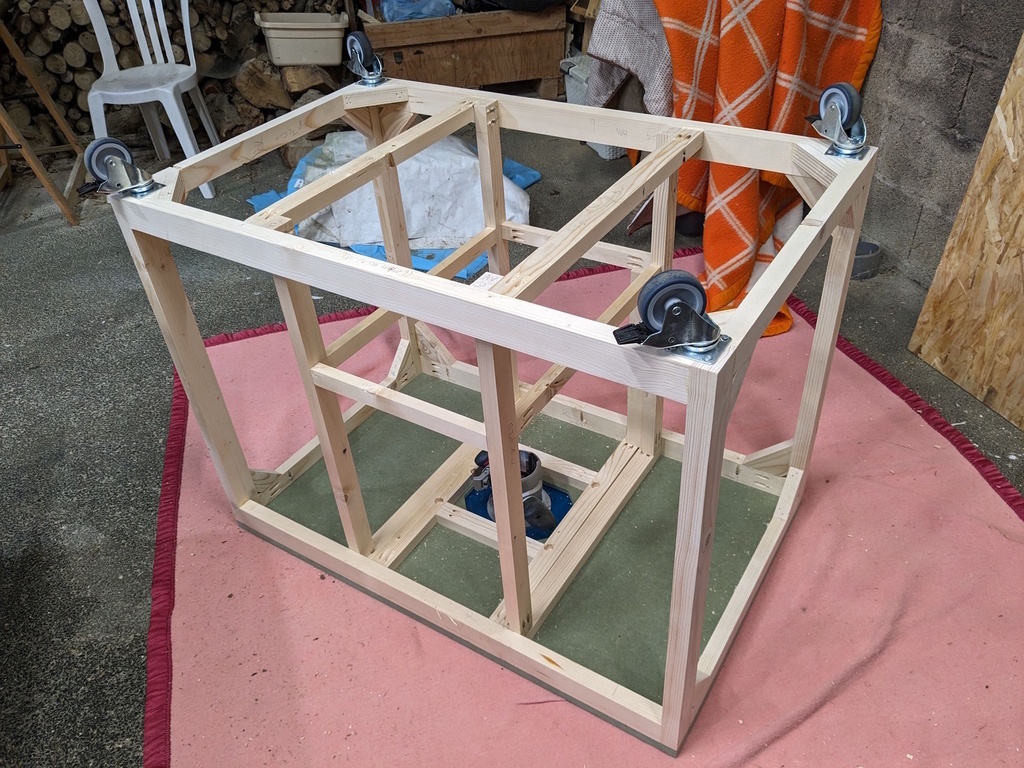

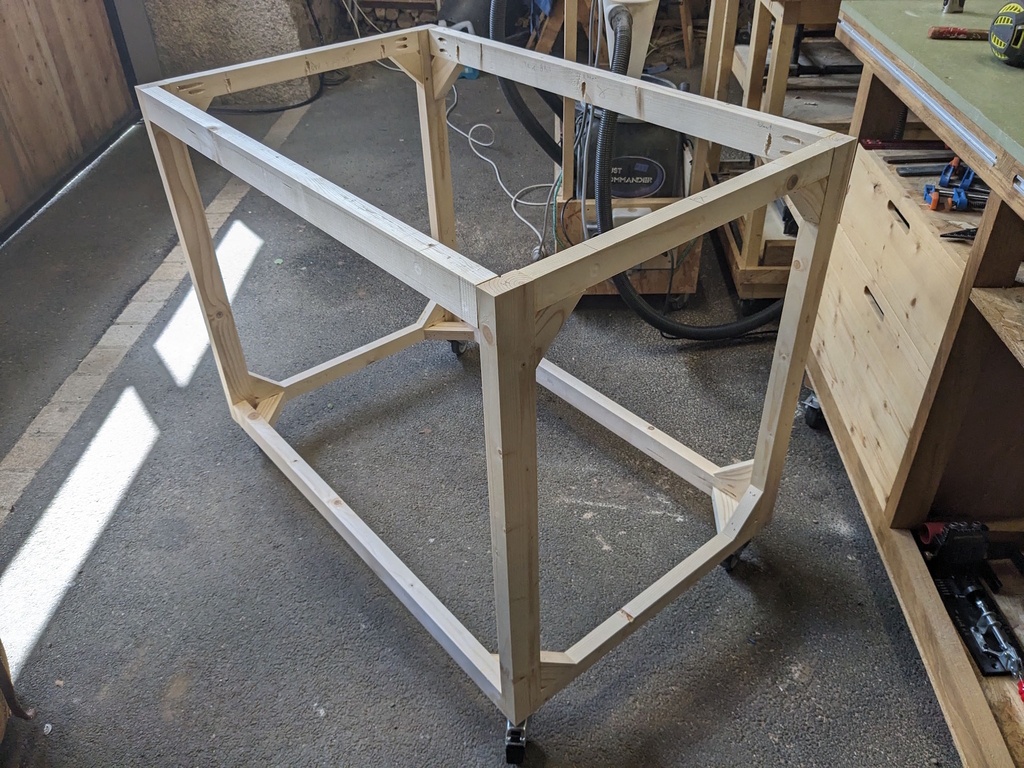

Le Châssis

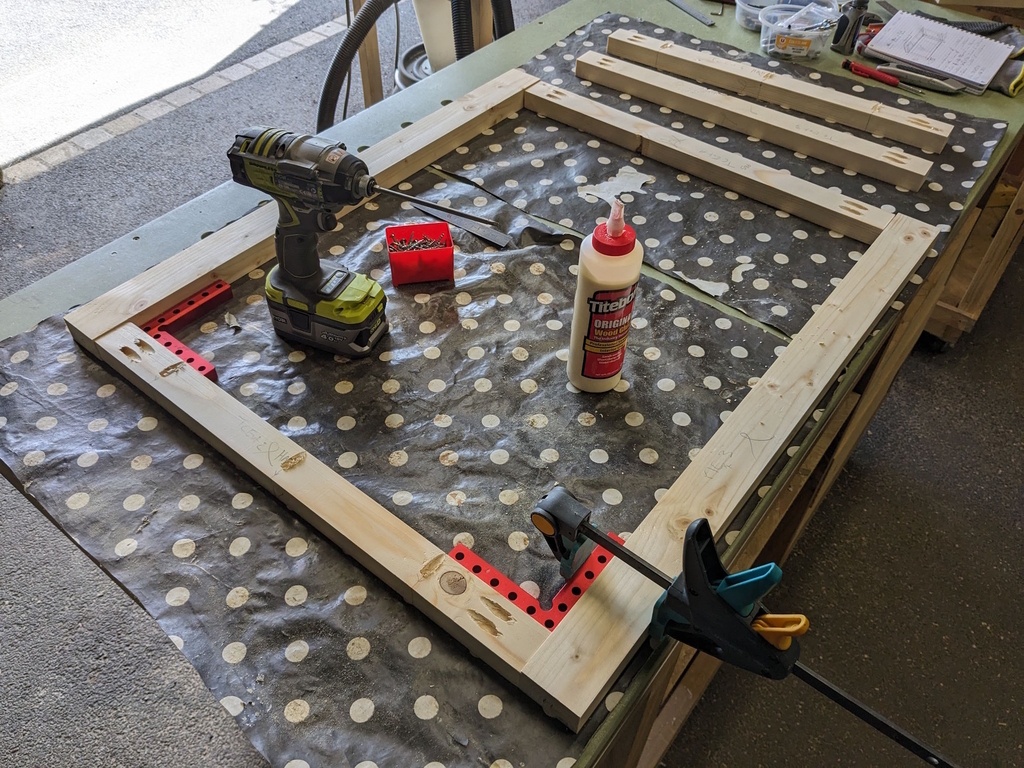

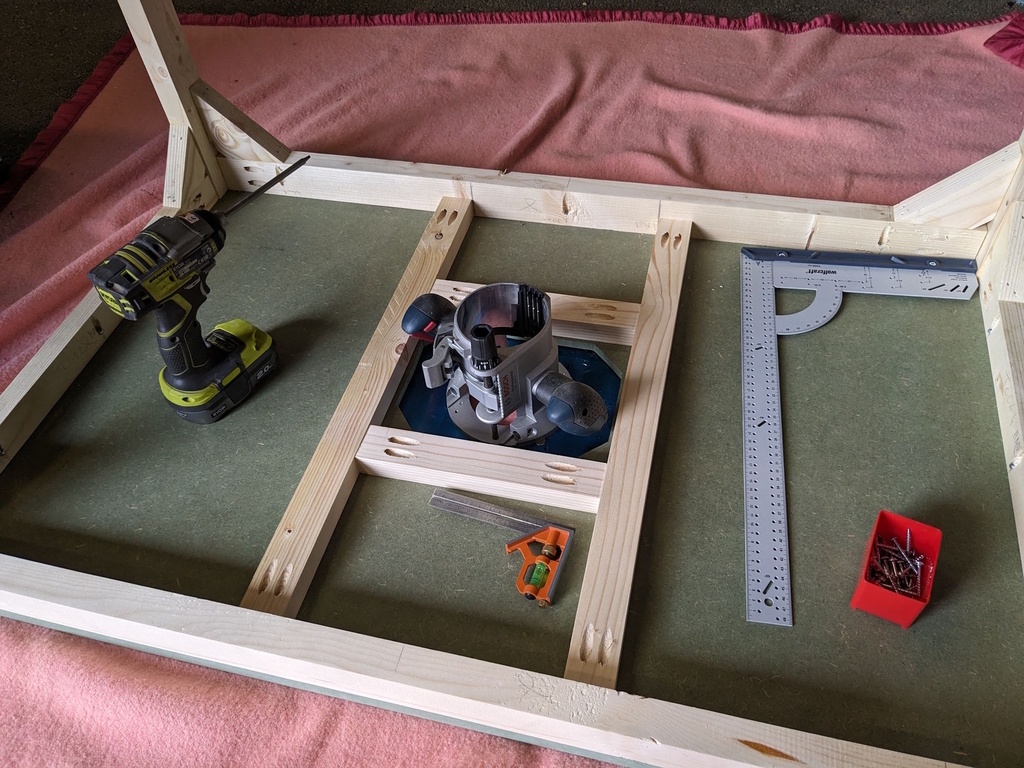

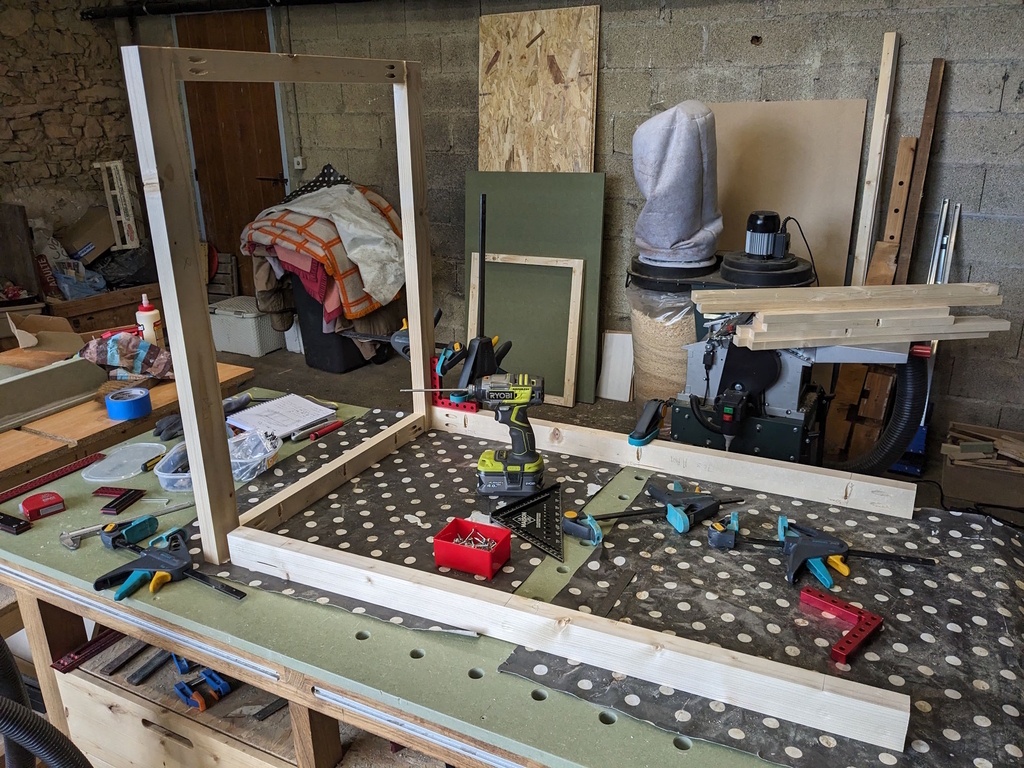

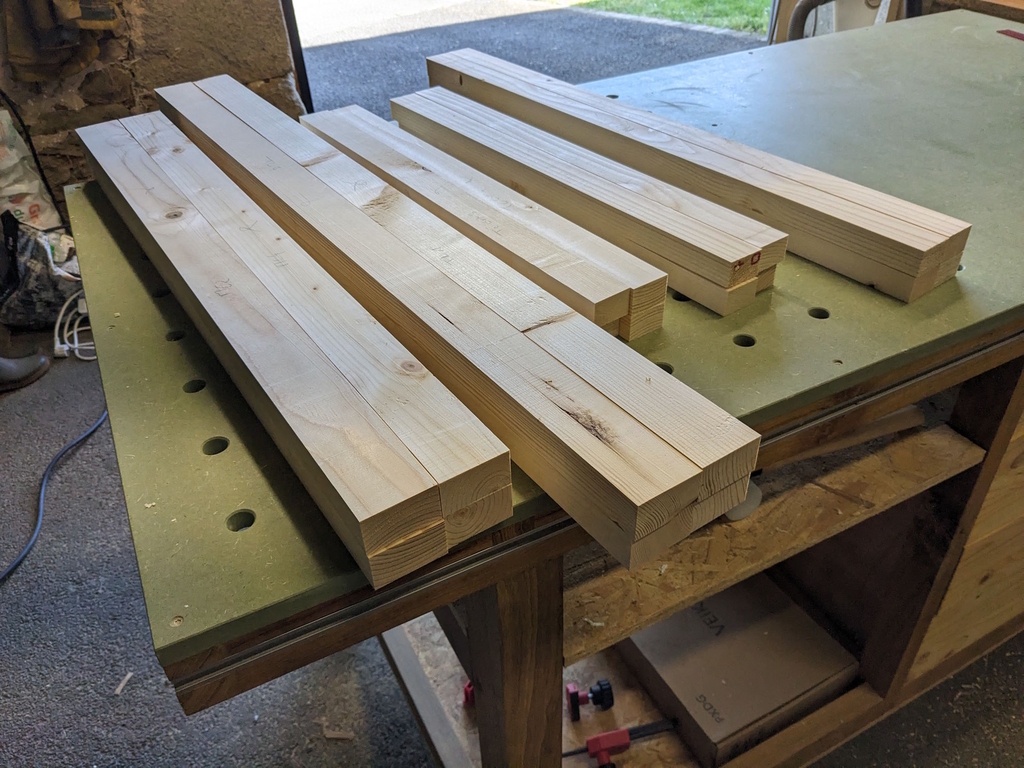

En tasseaux de pin de Casto Merlin (= du vol qualifié), re-corroyés, et assemblés par vis biaises et colle, avec ajout de renfort d'angle pour la rigidité (pas forcément nécessaires finalement, mais l'esthétique me plait ;) ), qui ont fini par m'emmerder plus tard. A ne pas refaire, ou à poser en dernier.

Toujours pas parfaitement d'équerre, mais d'un projet à l'autre, ça s'améliore.

+

+

+

+

+

+

+

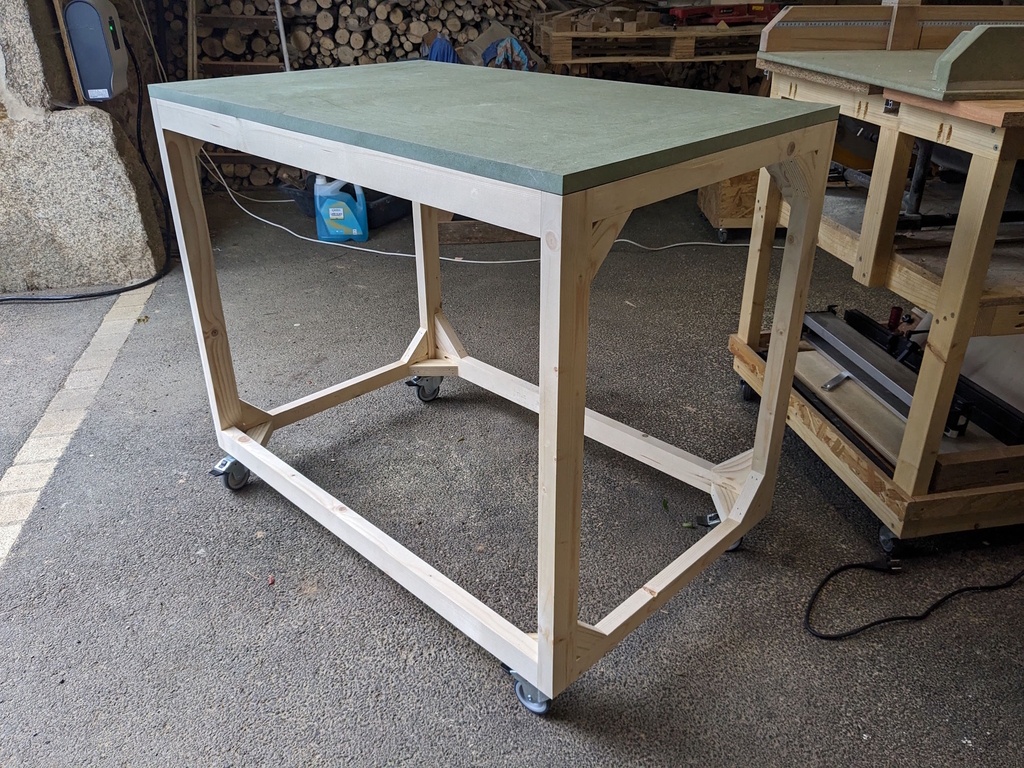

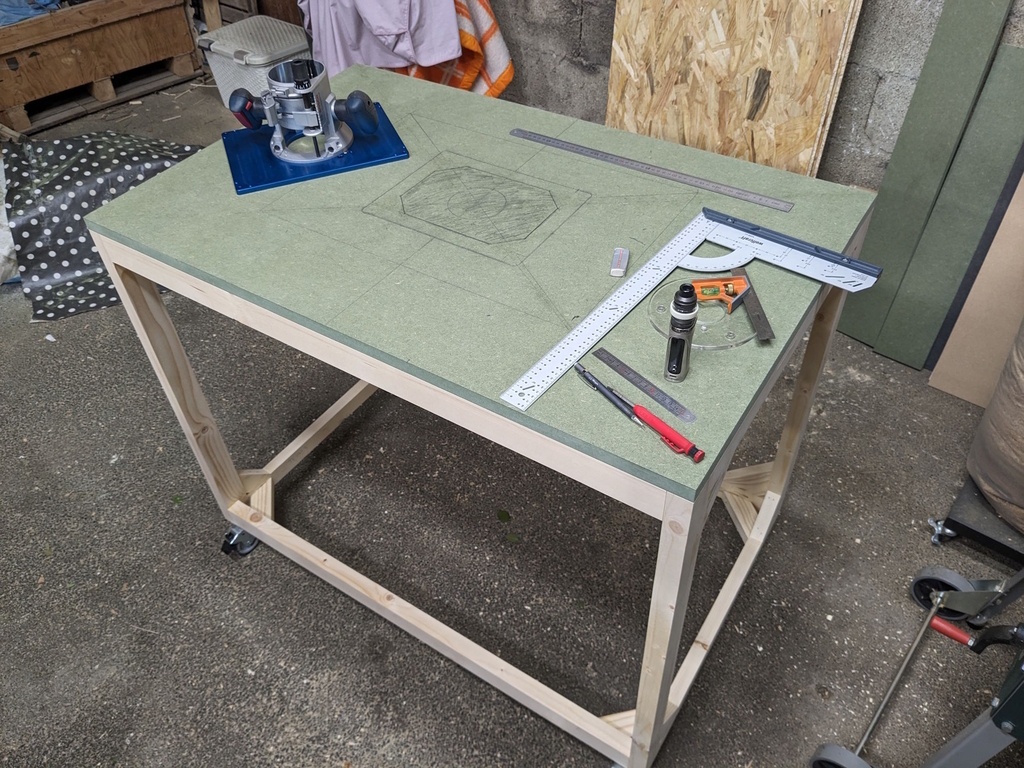

Le Plateau

En MDF hydrofuge de 22mm. J'aurais préféré du CP filmé de qualité, mais je n'ai pas su où en trouver dans mon coin, dans des enseignes ouvertes le week-end, et sans en prendre une plaque gigantesque.

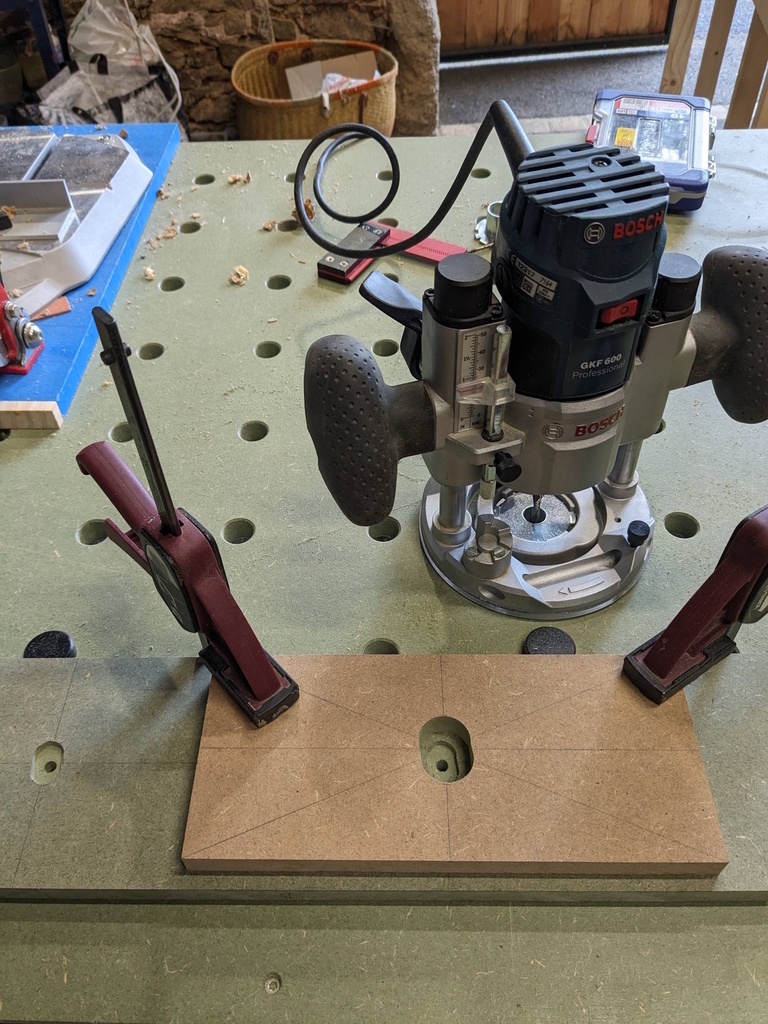

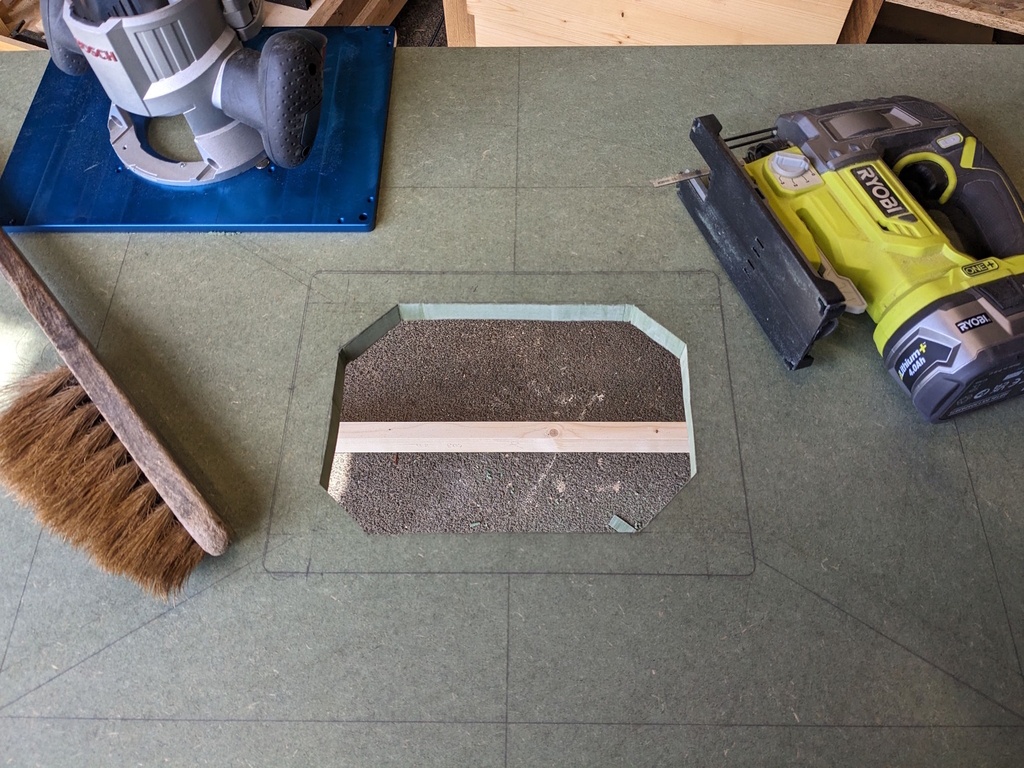

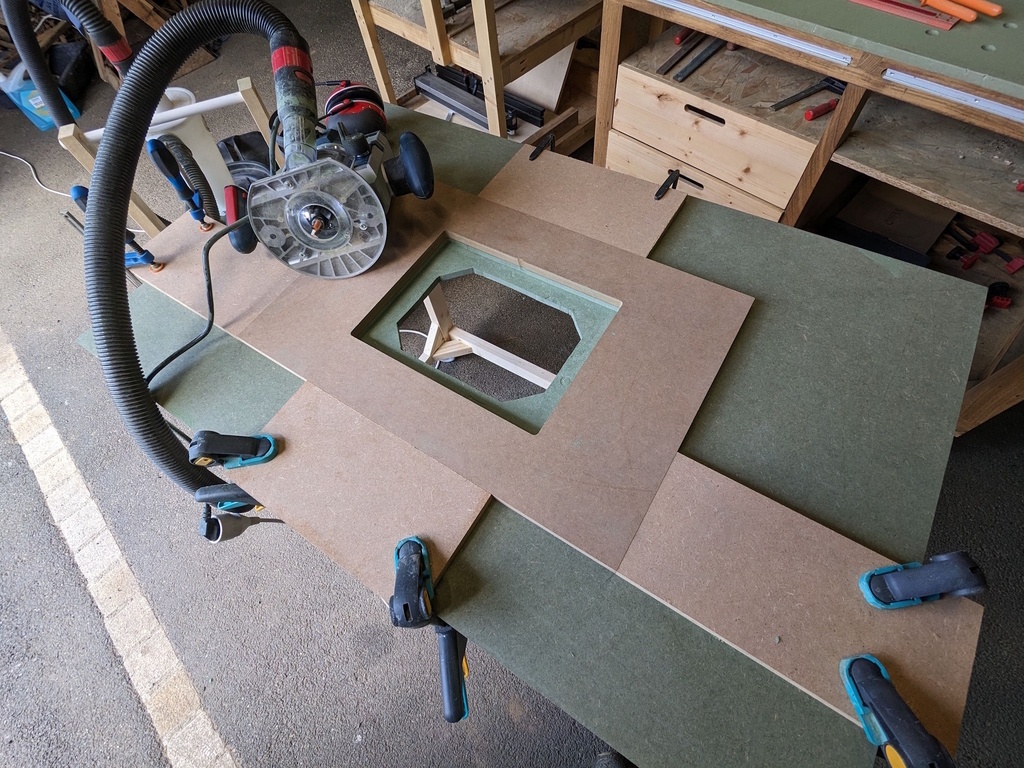

Pour le gabarit MDF de défonce de la plaque, j'avoue l'avoir acheté avec la plaque, n'étant pas confiant en mes capacités à en faire un propre. Et j'ai quand même réussi à l'abimer en "rippant" avec la défonceuse

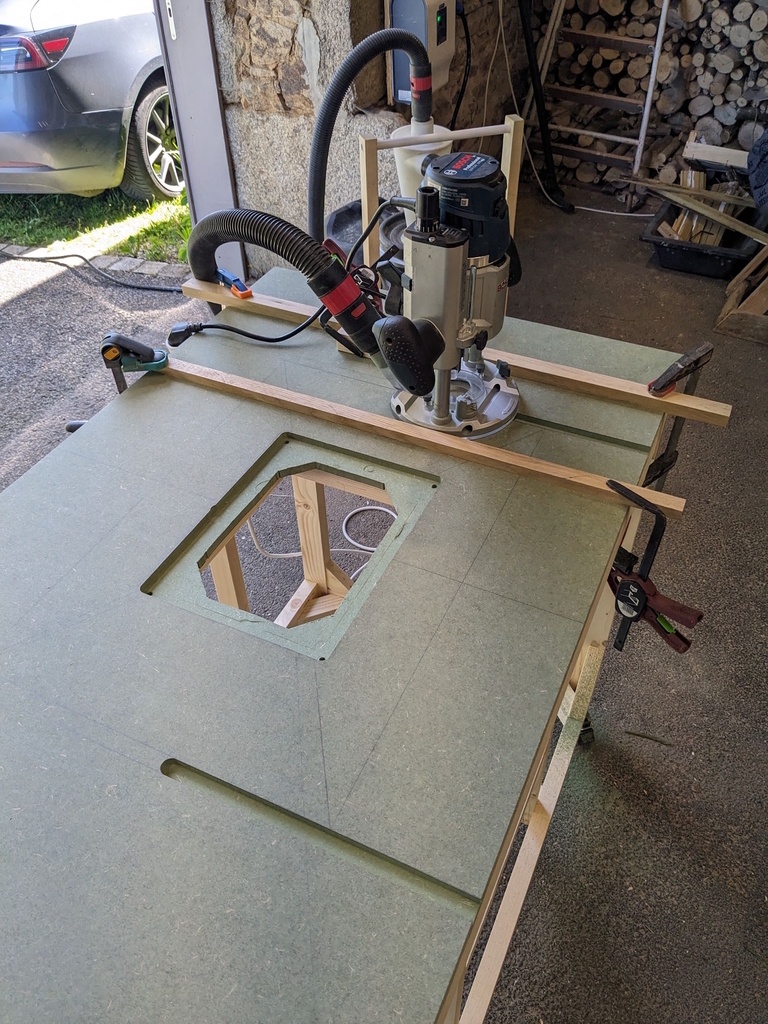

Défonce pour l'installation des rails alu.

+

+

+

+

+

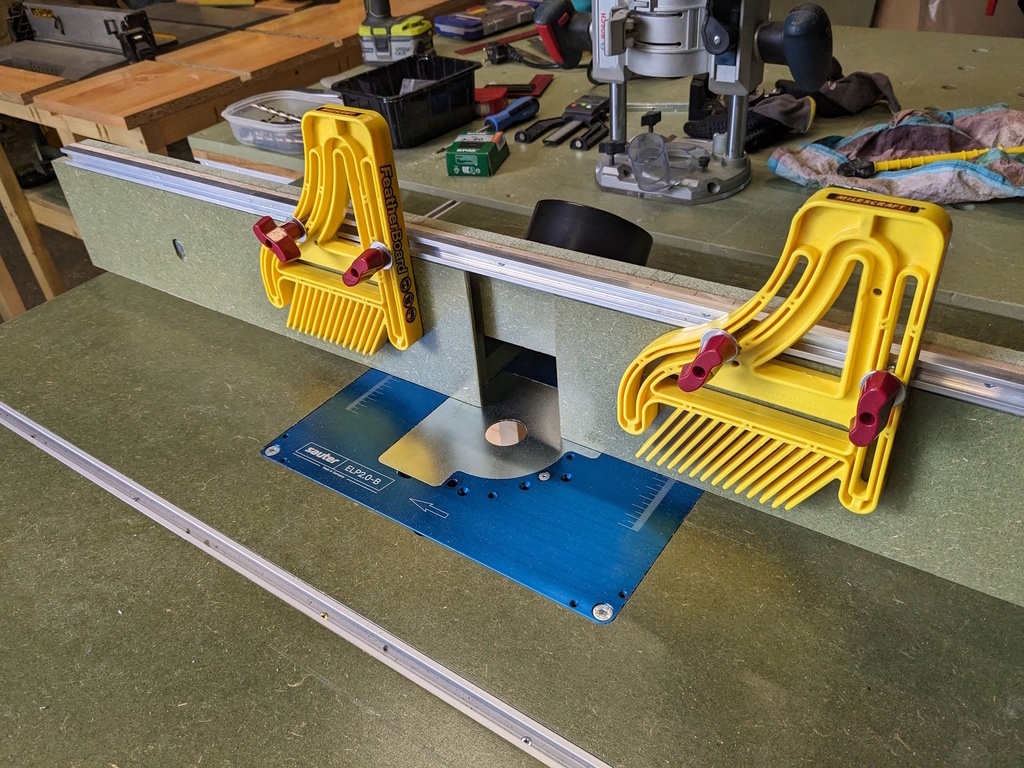

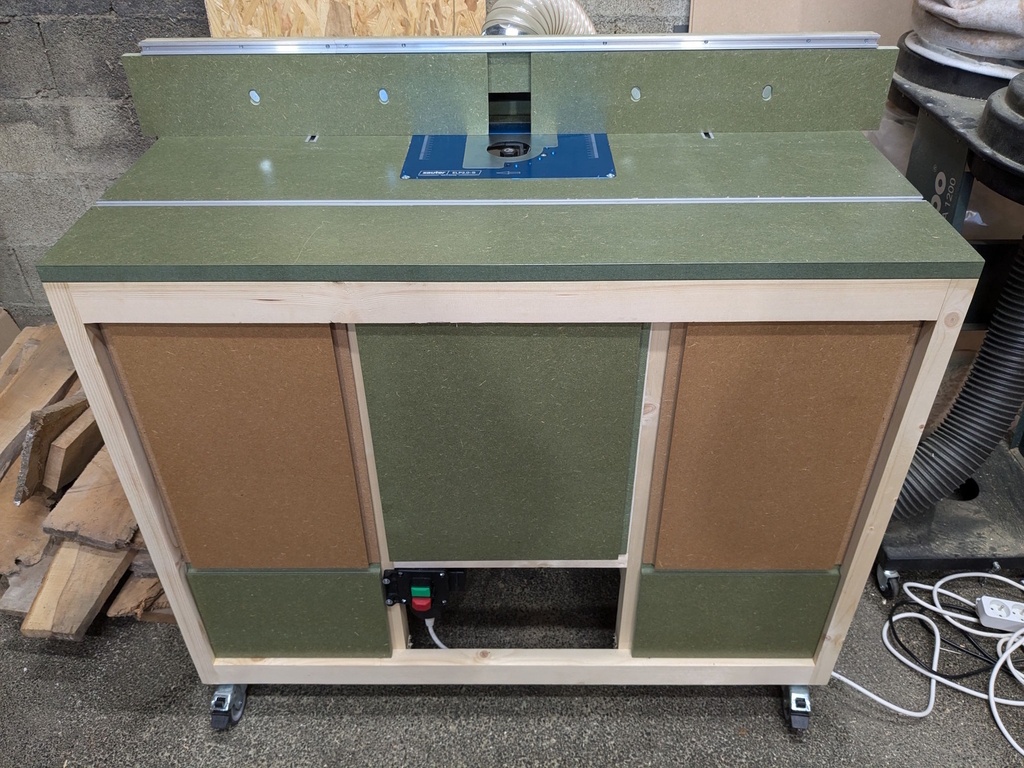

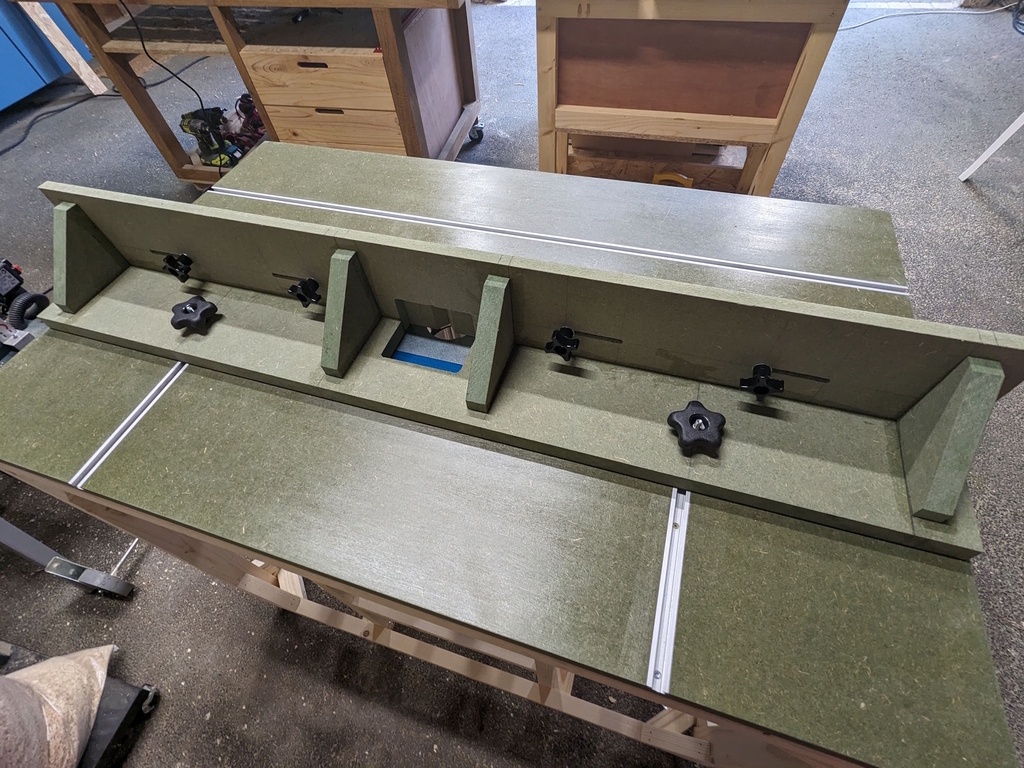

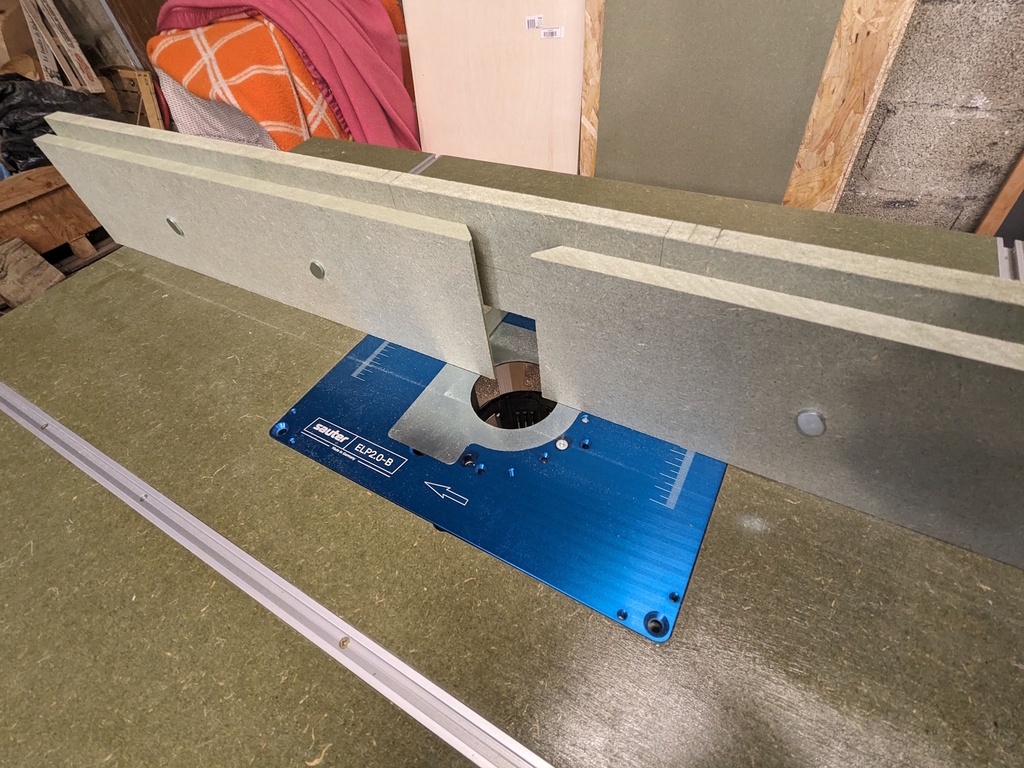

Le guide

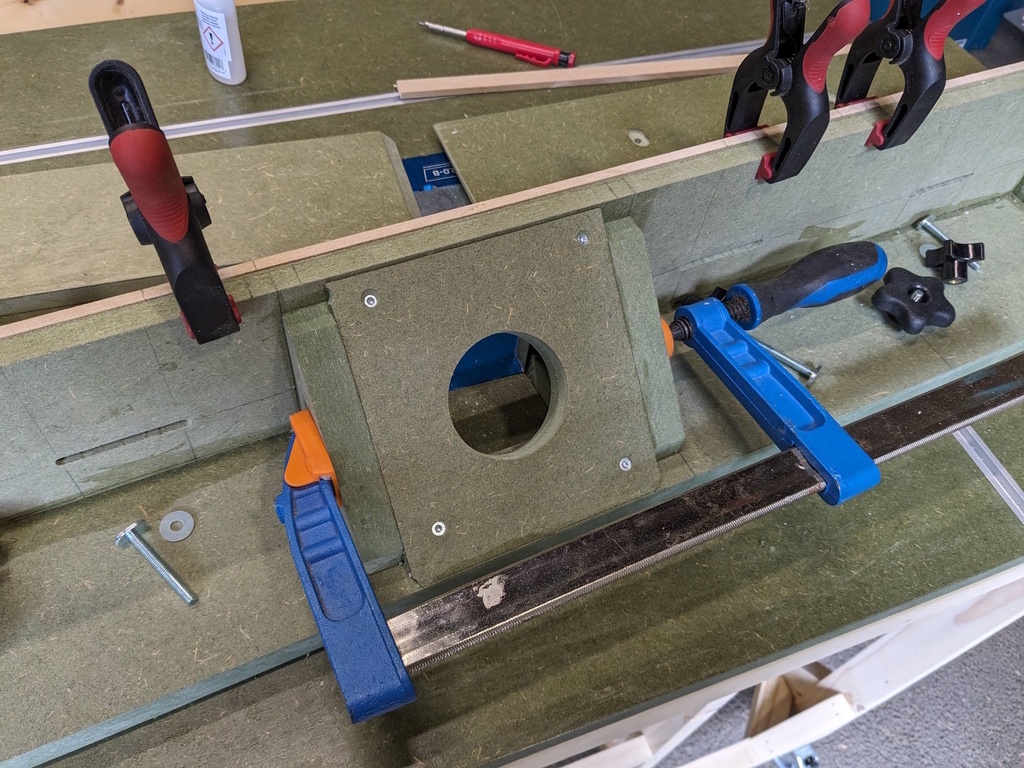

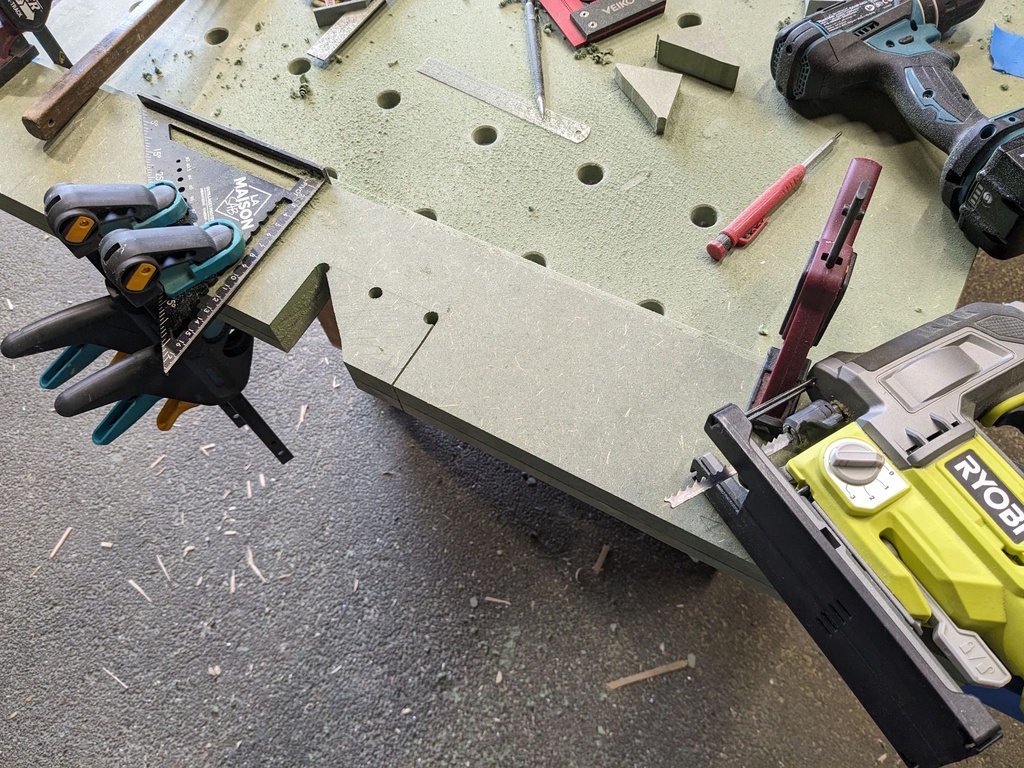

En MDF hydro de 22 et 15 mm (en jonglant avec diverses chutes), assemblés par vis et colle. L'équerrage est correct mais pas parfait.
La quincaillerie (écrou, bouton de serrage etc.) en M6 vient du même vendeur que la plaque de défonceuse.

+

+

+

+

+

+

+

L'aspiration

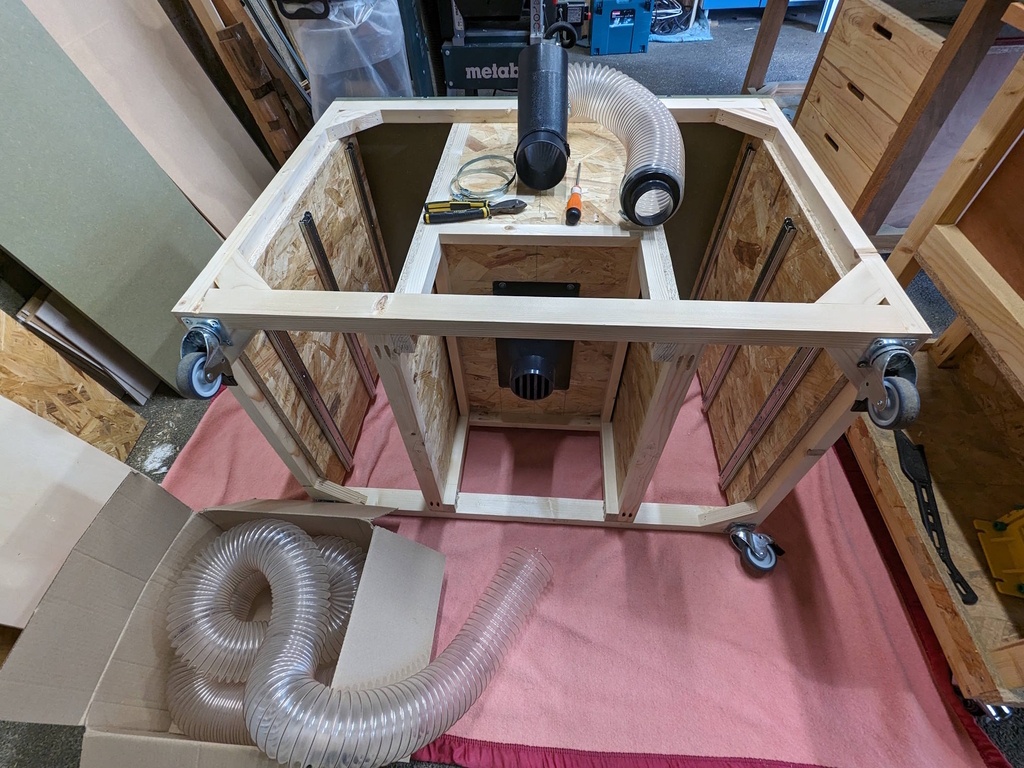

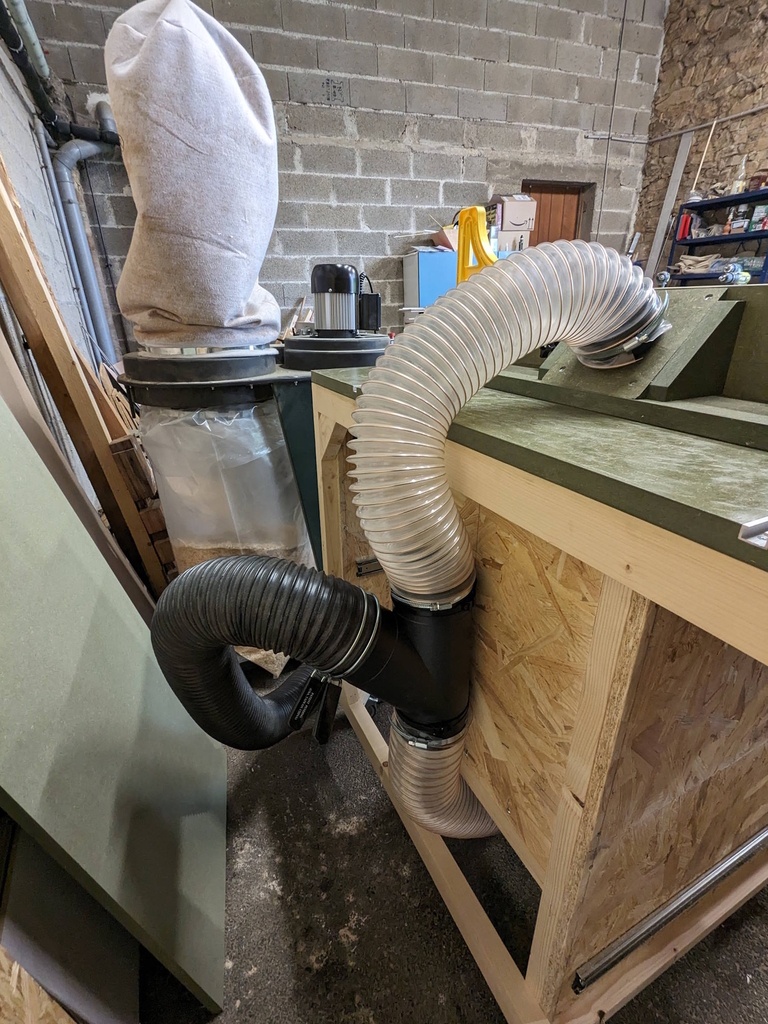

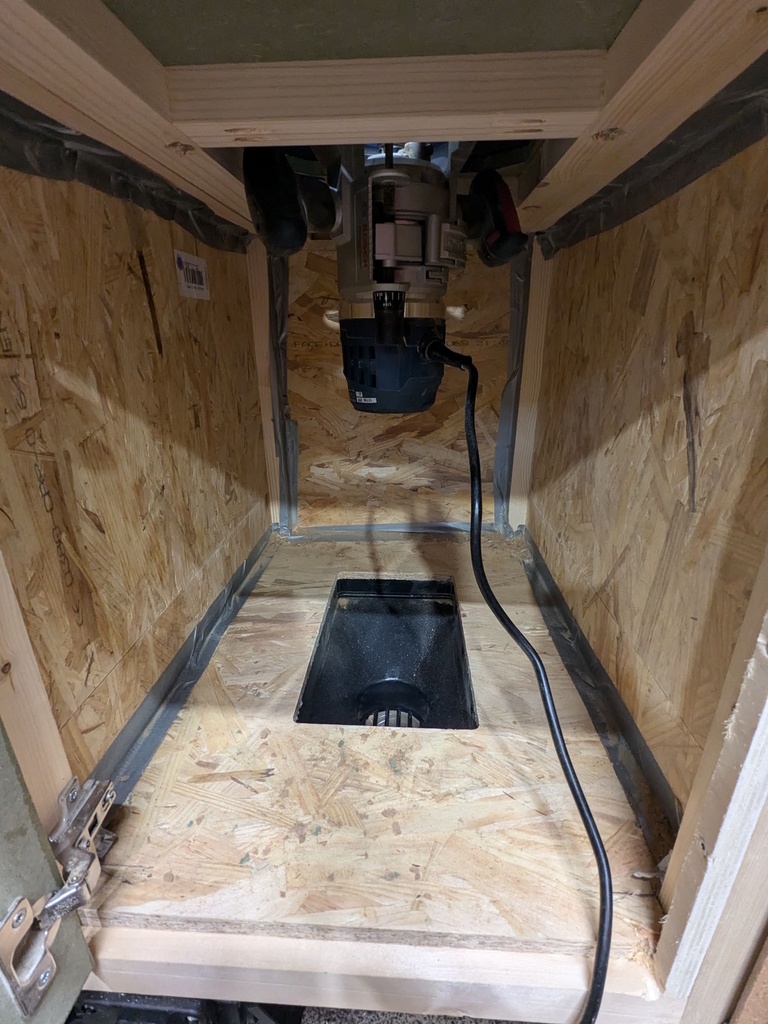

En diamètre 100mm, pour pouvoir brancher mon aspirateur à copeaux, avec un collecteur au fond d'une "boîte" sous la défonceuse, et une prise sur le guide, le tout relié par un raccord en Y.
Ces accessoires sont de marque "Powertech" de mémoire, acquis sur le site de Jeff Bezos (à défaut de trouver mon bonheur localement).
Je suis très content du résultat, l'aspiration est très efficace sur la table/le guide. Il se cumule un peu de sciure dans les coins de la boîte dessous, par contre, ce qui est améliorable.

+

+

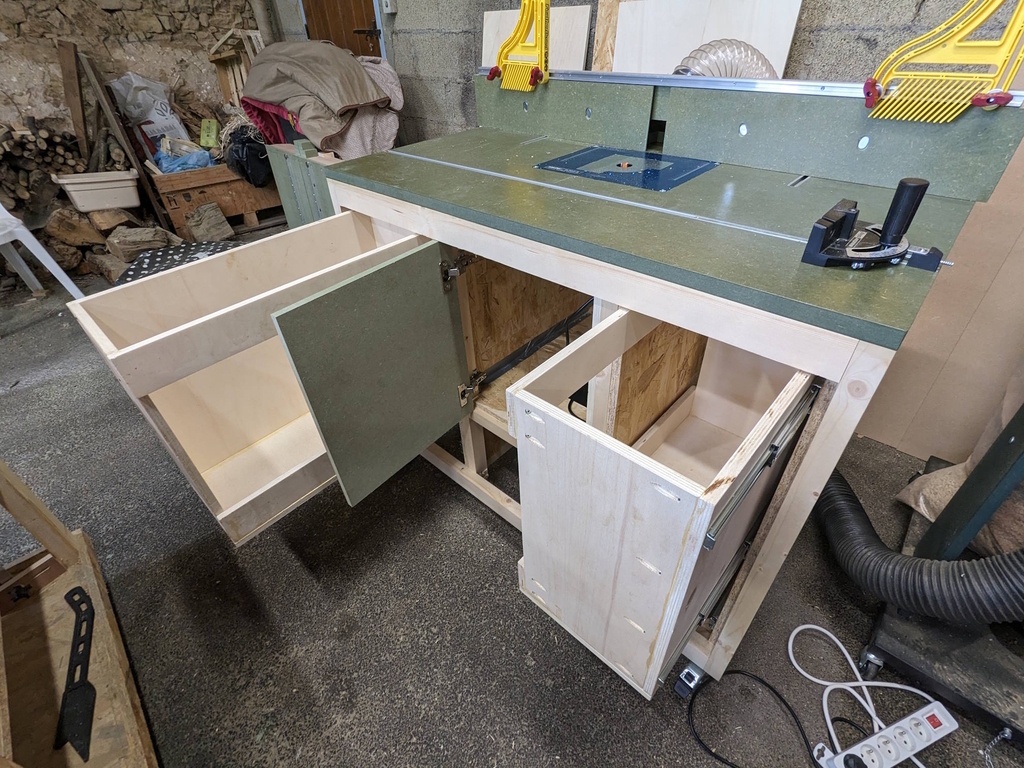

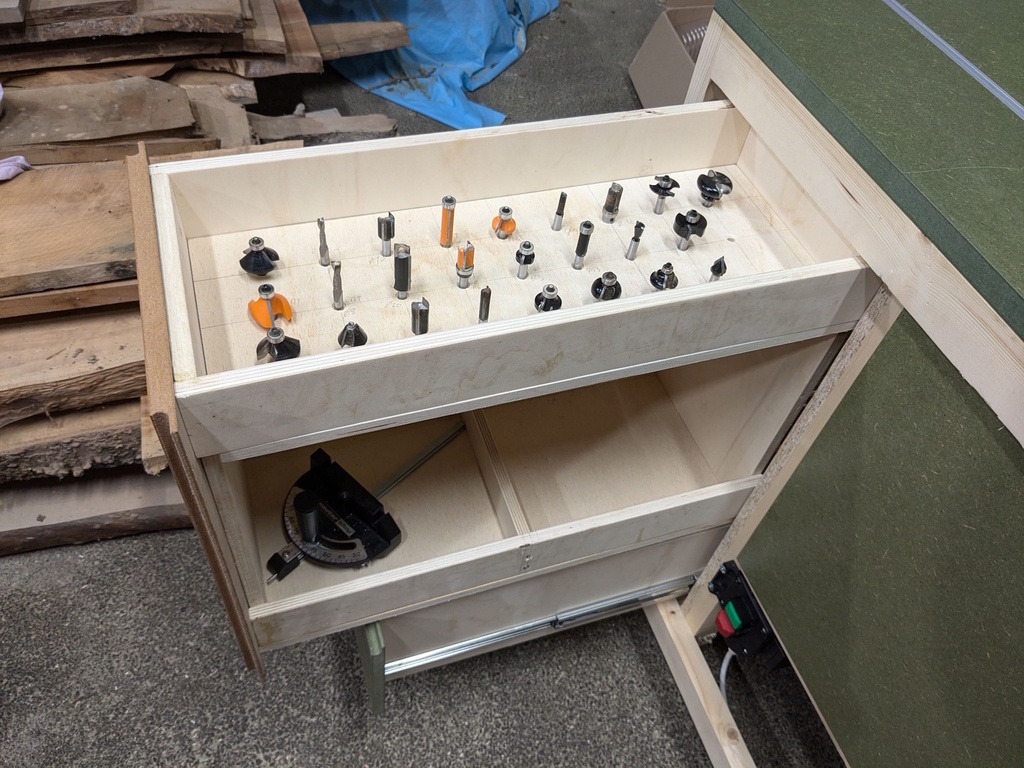

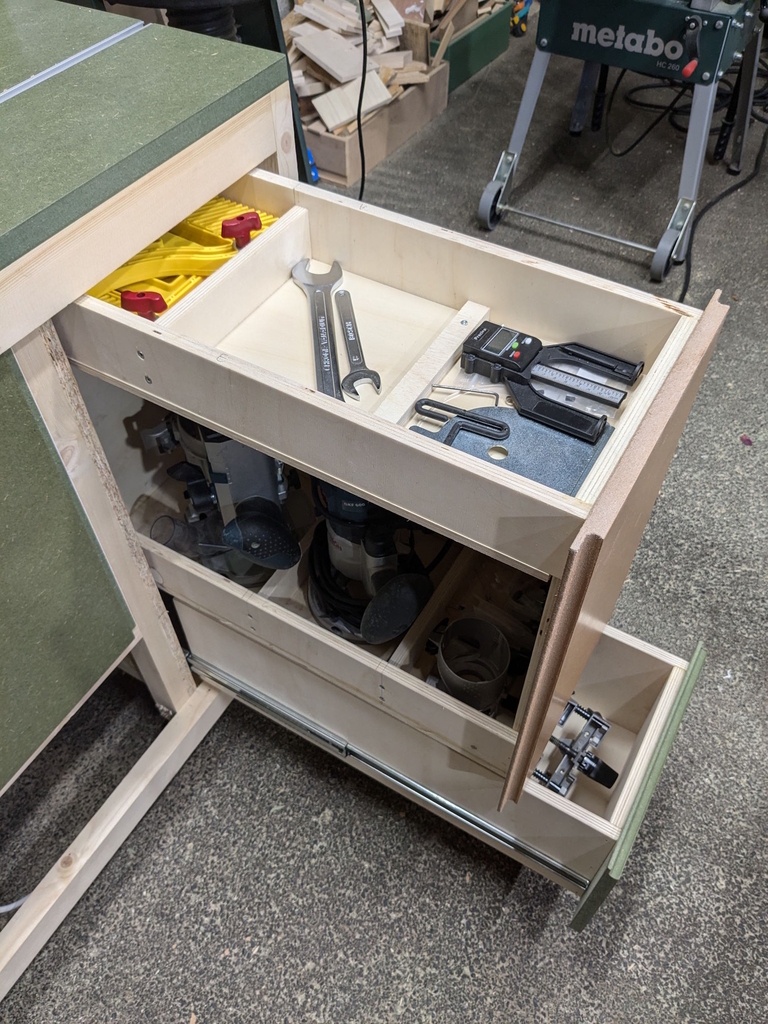

Les tiroirs

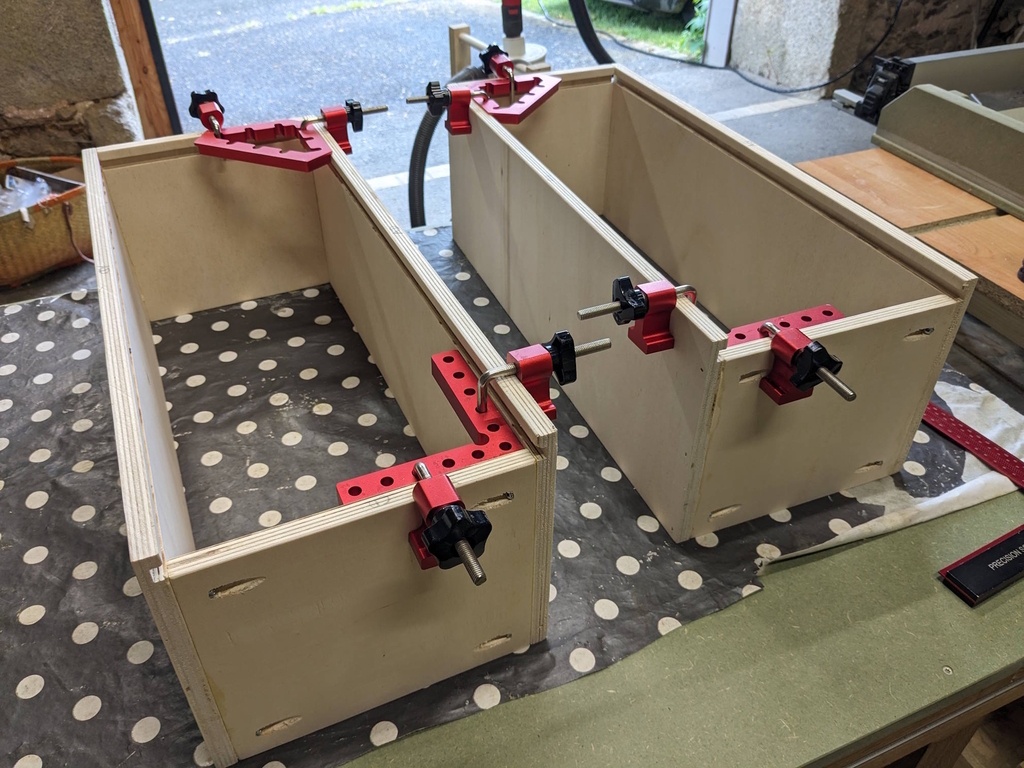

Rien de fou, tous de profondeur 600mm, à sortie totale, en CP peuplier de 15 et 10mm, avec des façades en chutes de MDF standard et hydrofuge de 15mm.

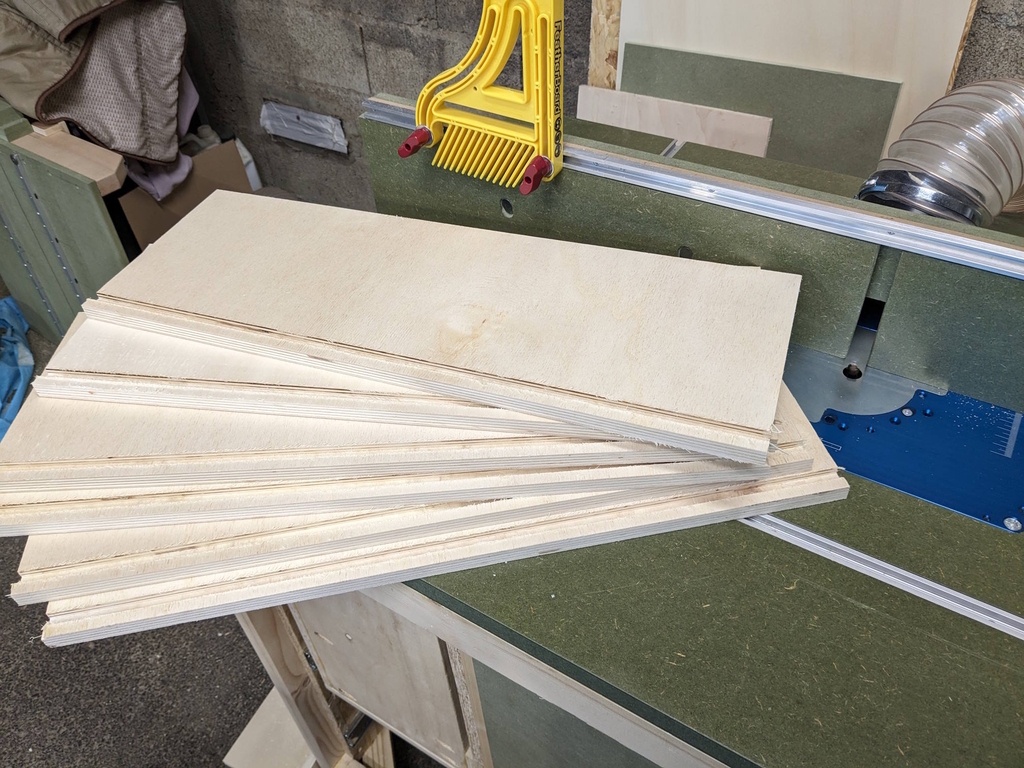

Mais j'ai pu utiliser la table pour la première fois pour faire les rainures des petits tiroirs du bas, et défoncer des "poignées" dans les façades :)

+

+

+

Finition et regrets

Voulant augmenter la "glisse" du MDF, après un ponçage au 180, j'ai passé un vernis brillant acrylique 1er prix (en 3 couches) sur le plateau et le guide (et les façades pour la protection).
Mais je ne sais pas si cela vient d'une mauvaise utilisation de ma part ou de la qualité du produit, mais il "colle" un peu, quand 2 partie vernies sont en contact (guide et plateau par exemple, ou joues du guide et guide).
J'ai tout farter à la paraffine pour compenser mais cela reste un regret.

Autre point, je n'avais pas testé si la défonceuse avait un anti-redémarrage en cas de coupure de courant, et je me suis aperçu avec plaisir qu'elle n'en avait pas (pour l'aspect pratique, pas pour l'aspect sécurité ), j'ai donc ajouté un interrupteur déporté. Mais n'ayant pas prévu le coup au départ, son placement n'est pas idéal (quoi que je peux faire une coupure d'urgence à coup de pied ).

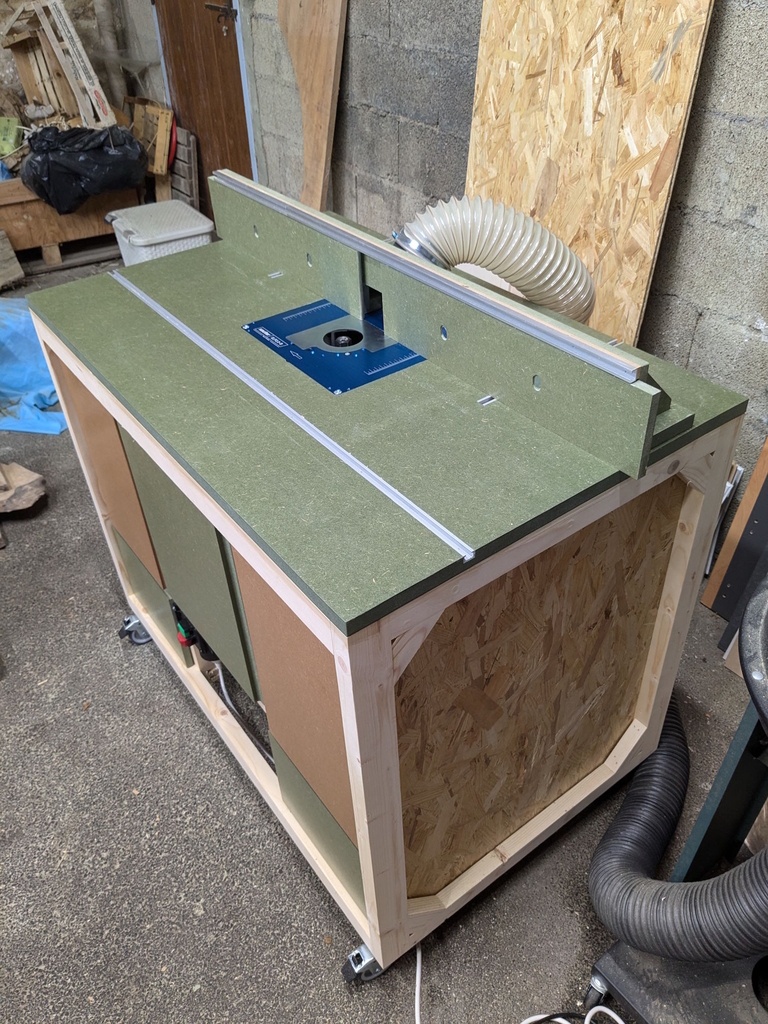

A part cela, très content d'avoir terminé ce projet, et d'avoir accès à une défonceuse sous table.
