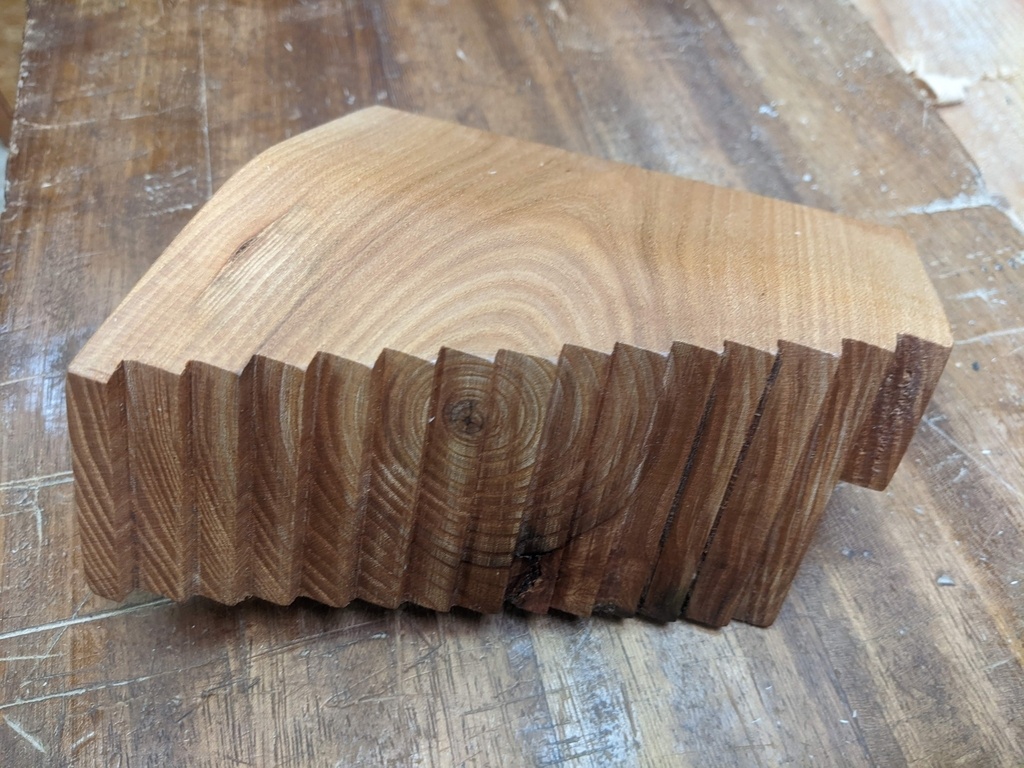

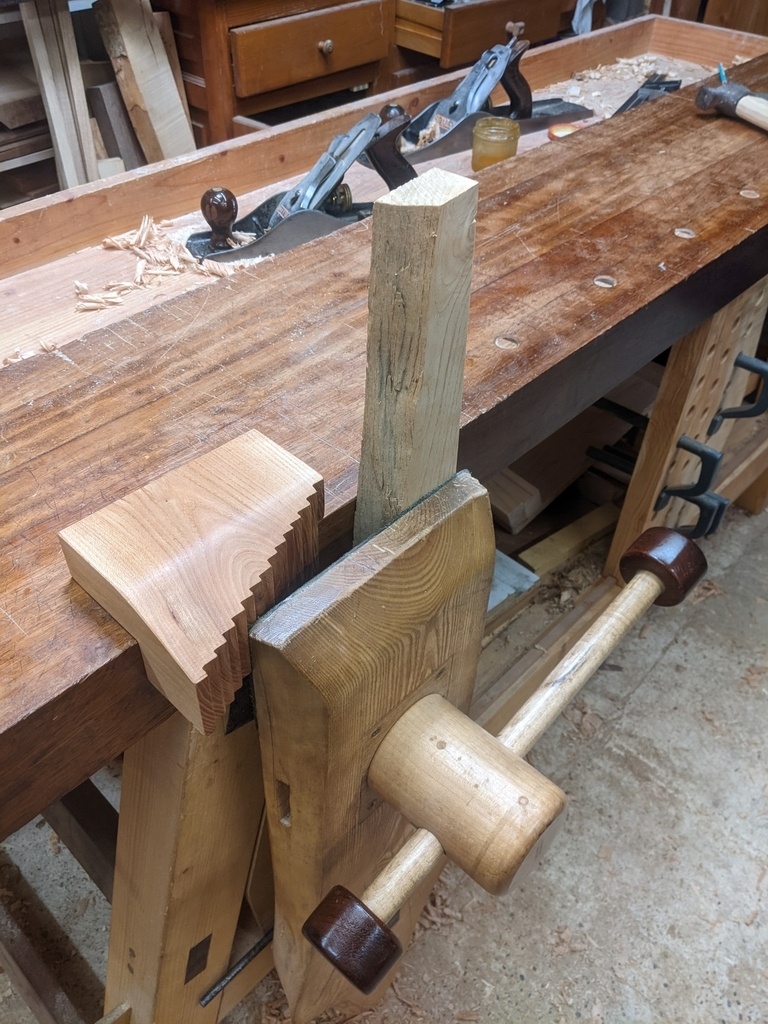

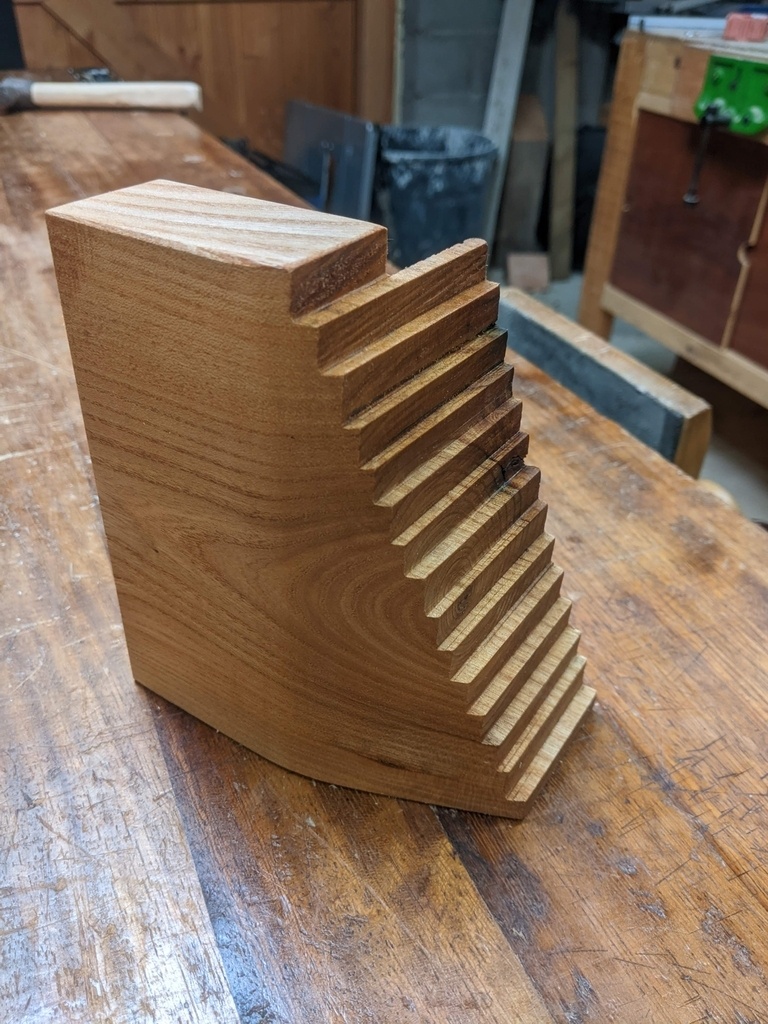

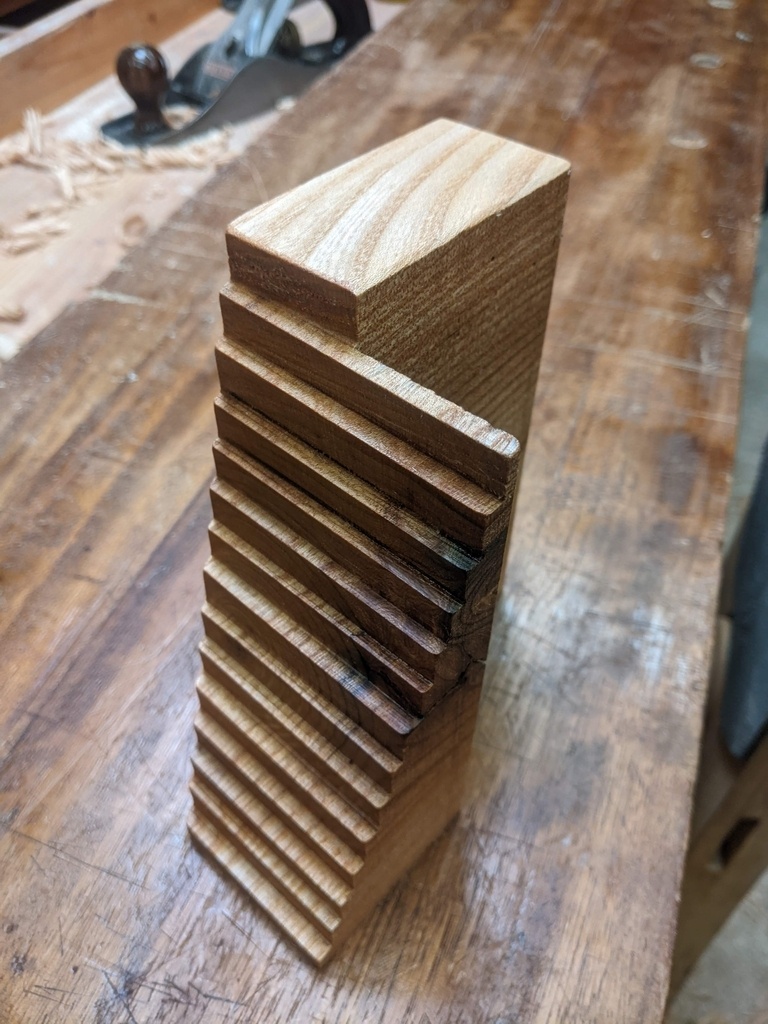

Un petit projet à la scie à ruban. Il s'agit d'une cale à créneaux qui vient dans la presse d'établi pour l'empêcher de se tordre si on a besoin de serrer une pièce au bord de machoire, par exemple si elle est longue et doit passer à côté de la vis de la presse.
Il me restait un bout de poutre d'orme, ainsi exploité ! Les coupes sont un peu approximatives mais ça n'a pas besoin d'être très précis. L'épaisseur max de calage est de 6cm par pas de 4mm mais si besoin, j'en referai une avec plus d'épaisseur.
Cela devrait être assez pratique pour scier les queues d'aronde...
L'idée n'est pas de moi :
Licence
Autres créations de
Airdrien
Discussions
C'est pas con...
En effet, quand j'ai vu la vidéo de Rex Kruger je me suis dit que j'allais faire une impression 3D mais finalement en bois c'est plus cohérent.
Très astucieux ! Bravo
L'astuce n'est pas de moi, d'ailleurs il y a un brevet !
Ah oui, j'ai vu la vidéo et j'ai noté de me le faire en bois aussi.
Très bonne idée. Merci pour le partage
Ha, ça c'est malin! Je suis a ma pause café en train justement de galérer un peu pour le blocage d'une pièce un peu étroite (un pied de tabouret) dans ma presse. Je vais prendre 10' pour me faire ça et gagner temps et confort pour les trois autres pieds !
Alors, tu l'as fait ?
Une version simplifiée, oui! En réalité j'avais une série de pieds a faire, avec largeur et épaisseur différentes. J'ai donc juste fait une cale avec ses deux épaisseurs pour tester. Mais convaincu, je vais en faire a large possibilité comme la tienne !
SebRecup
J'aime beaucoup, voilà un truc pratique pas chère et a la porté de toutes et tous.
Il est malin Rex Kruger !
Dans son modèle breveté il y a des trous dans les créneaux, je pense que c'est pour alléger la partie dans le vide pour pas que le truc bascule quand il n'est pas pressé.

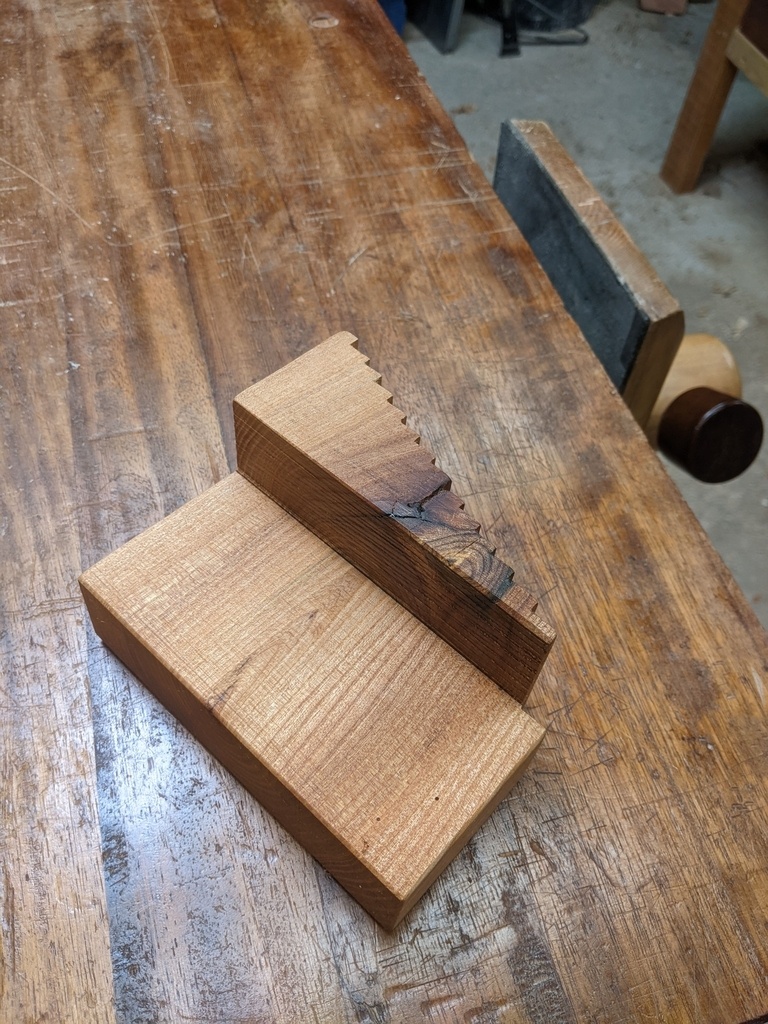

J'ai un peu dégrossi cette partie et volontairement mis pas mal d'épaisseur côté plateau d'établi pour faire contrepoids.
Sinon faire plus long côté plateau.
C'est un élément à anticiper !
Airdrien Du coup tu valides à l'usage ?
Je n'ai pas fait d'essai réel mais avec les quelques pièces que j'ai serrées pour tester ça fonctionne très bien !
L'idée est de placer la pièce sans serrer dans la presse, placer la cale qui bute à la bonne épaisseur et serrer.
Ça semble très bien faite le job !
Ça doit pouvoir aussi, dans la limite du raisonnable, permettre de serrer des pièces en léger biseau.
Tres astucieux.
Dans le même ordre d'idées, il y a le système de plaques de CP ( qq mm d'épaisseur) de la taille de cartes de tarreau, percées au centre dans le 1/3 superieur, et reliées à un tasseau par un torrillon lisse, mais libres pour permettre de n'en conserver dans la presse que le nombre nécessaire pour compenser. Systeme certainement moins pratique que le bloc présenté par Airdrien qui se manipule avec moins de "mains"
Oui, il me semble que c'est le système classique et très efficace. Rex Kruger montre un exemple dans sa vidéo.
Ça c'est top ! Le machin pratique et suffisament rapide à réaliser pour qu'on se décide à le fabriquer sur le moment, et pas "sur la liste des trucs à faire quand on aura un peu de temps" ! Merci pour la découvert !
Avec plaisir ! Je vais finir par envoyer un petit message à l'amerloque pour lui dire que son idée a du succès outre-atlantique !
j'adore ! dans ma to do aussi (qui commence à se rallonger dangeureusement...
)
Comme le dit Rakotouf c'est vraiment rapide à faire, ça m'a pris comme une évidence et hop, premier prototype validé !
J'avais imaginé faire un truc "fancy" en deux morceaux assemblés avec des queues d'aronde de taille croissante et puis ce cube d'orme qui me servait de cale pour la porte d'atelier a trouvé sa voie :-)
Ahah il est très bien comme ça, pour son utilisation pas besoin d’aller chercher plus d’esthétique
Mardi Airdrien pour cette suggestion astucieuse !
Tu l'as fait avec un seul bloc de bois.
à ton avis, serait-ce une mauvaise idée de le faire avec deux morceaux collés ?
Oui un cube d'orme d'un bout de poutre trop longue ! C'est ce que j'avais sous la main et finalement flemme de faire un assemblage pour un proto, et pour un simple petit outil.
Le principe est de comprimer la partie "verticale" de la cale dans la presse. La partie horizontale est juste posée sur l'établi.
Donc en deux morceaux collés doivent faire l'affaire sans problème, pas de sollicitation particulière à l'assemblage !
Je ferais en sorte tout de même que le joint de colle ne soit pas écrasé par le serrage.
Tu dois même pouvoir faire ça avec du CP et des morceaux collés les uns sur les autres pour faire un escalier avec des marches de l'épaisseur de ton CP.
Super idée à retenir
Merci. Encore un fois l'idée n'est pas de moi, juste l'adaptation en bois, qui me semblait évidente.
Facile et utile tout ce qu'on aime
Exactement !
Simple, mais terriblement efficace ! Bravo, bien vu!
Bien "vu" comme tu dis, merci Rex Kruger !

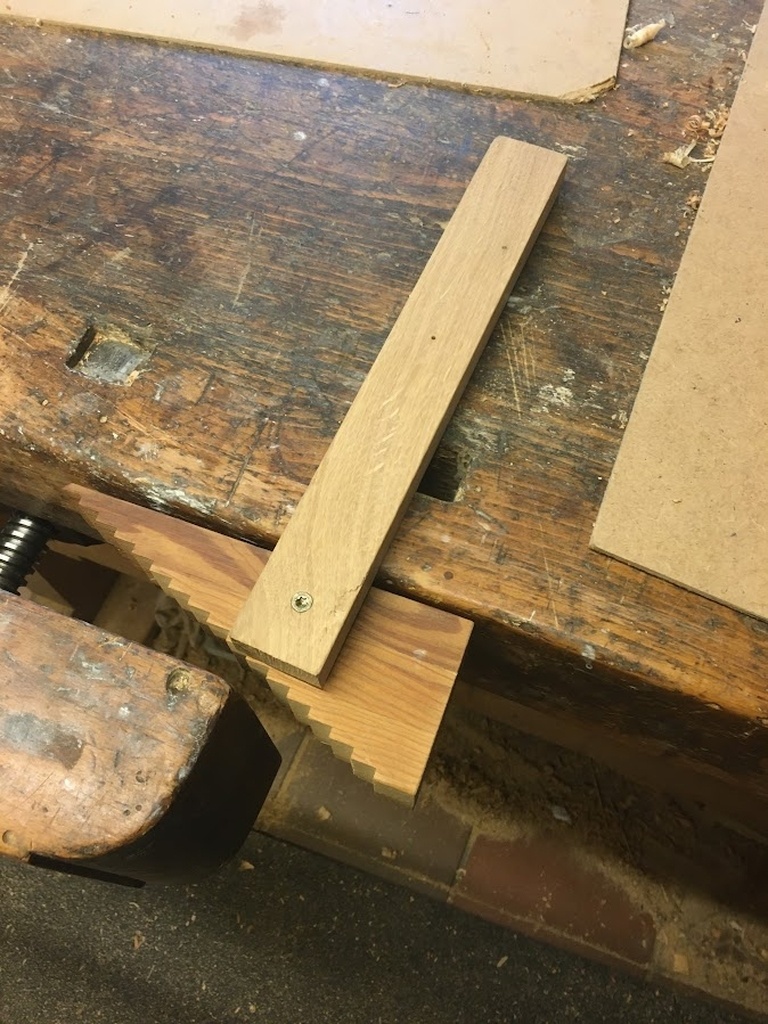

ca le fait en 2
j'ai mis des rondelles pour bien abaisser la calle, vu que l'établi est usé ca presse bien la ou il faut
