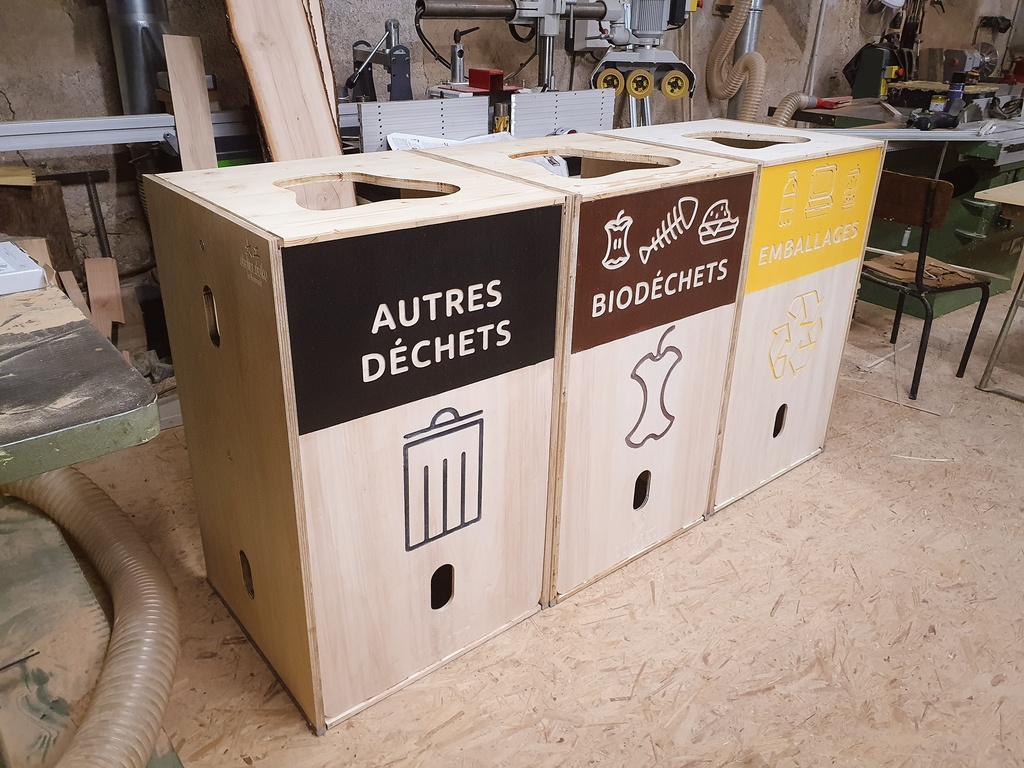

Ces trois modules pliables ont été conçus pour répondre à une demande d'une collectivité qui souhaitait des stations de tri pour utiliser lors de ses événements. Les modules devaient être clairs, propres et inciter les utilisateur·rices à jeter leurs déchets aux bons endroits. Une deuxième condition était d'avoir des modules en bois et une autre était d'être pratique à monter/démonter.

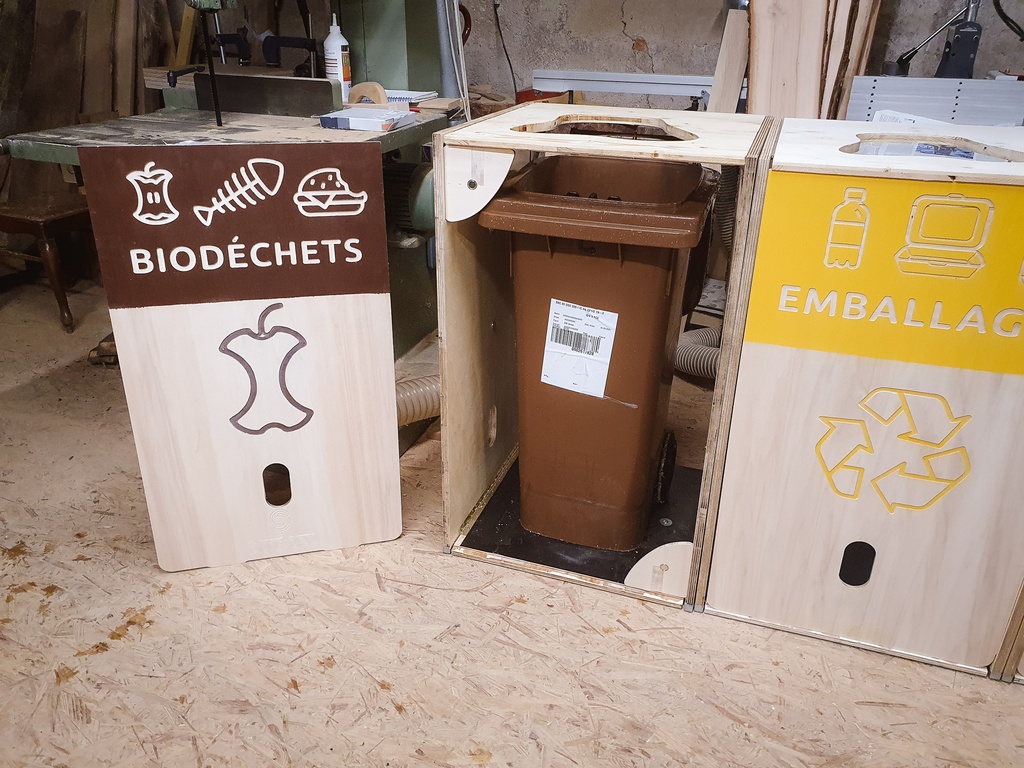

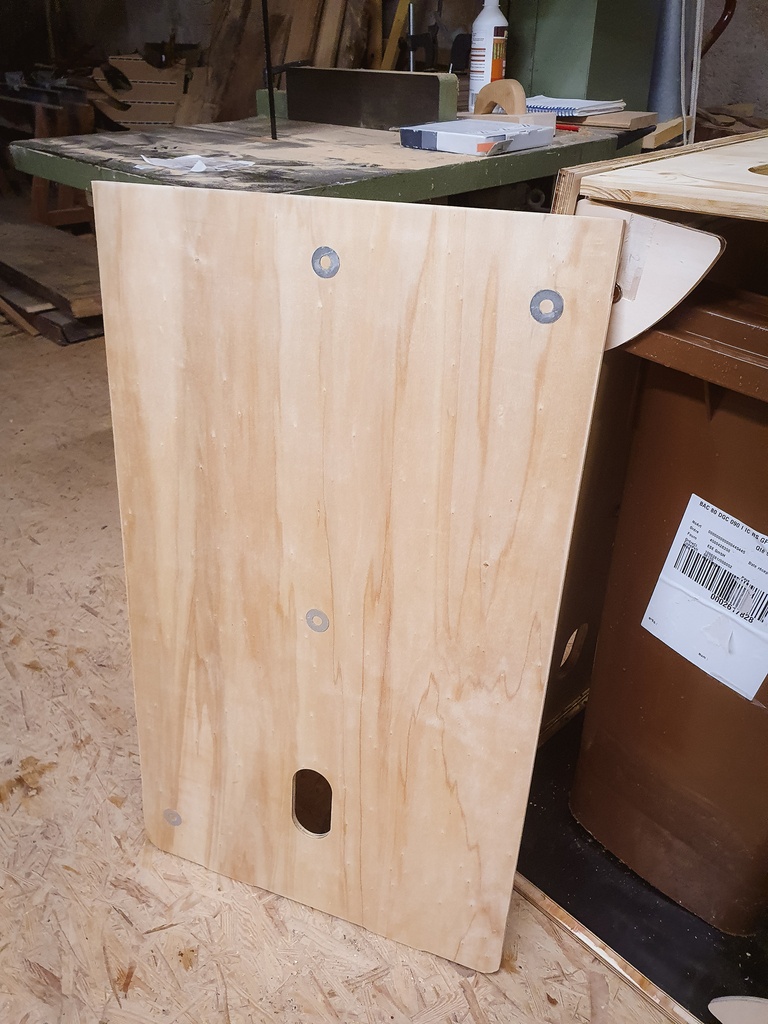

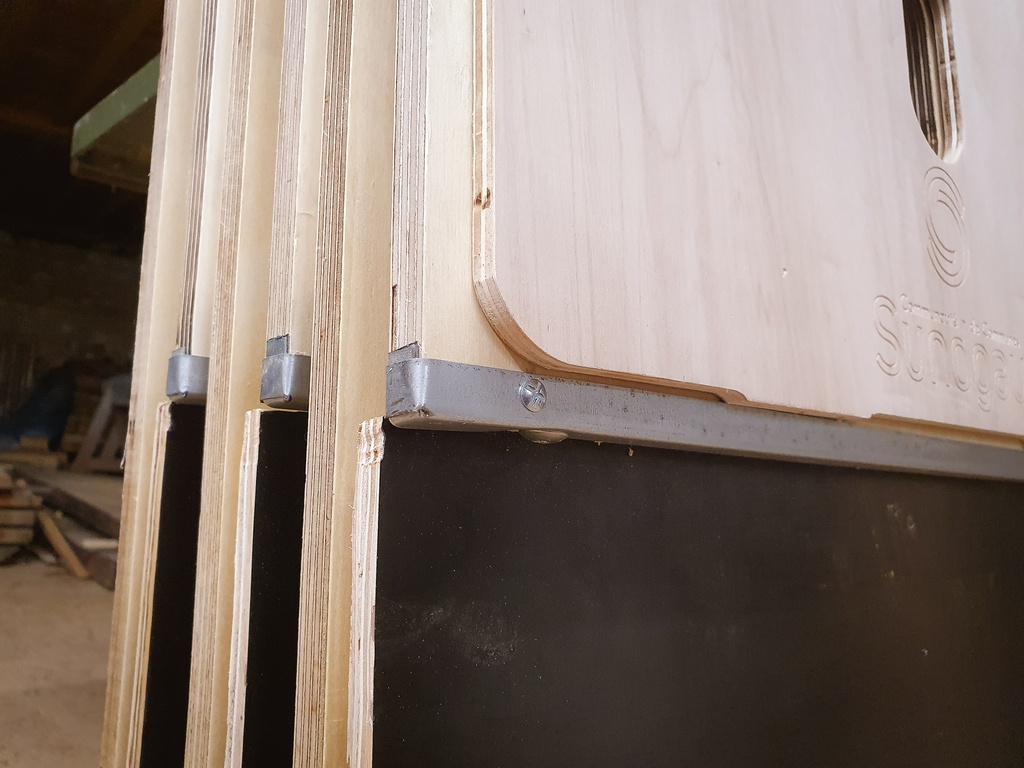

J'ai donc conçu ces modules à partir de CP et de charnières piano, qui tiennent en place avec une série d'aimants judicieusement intégrés dans la structure.

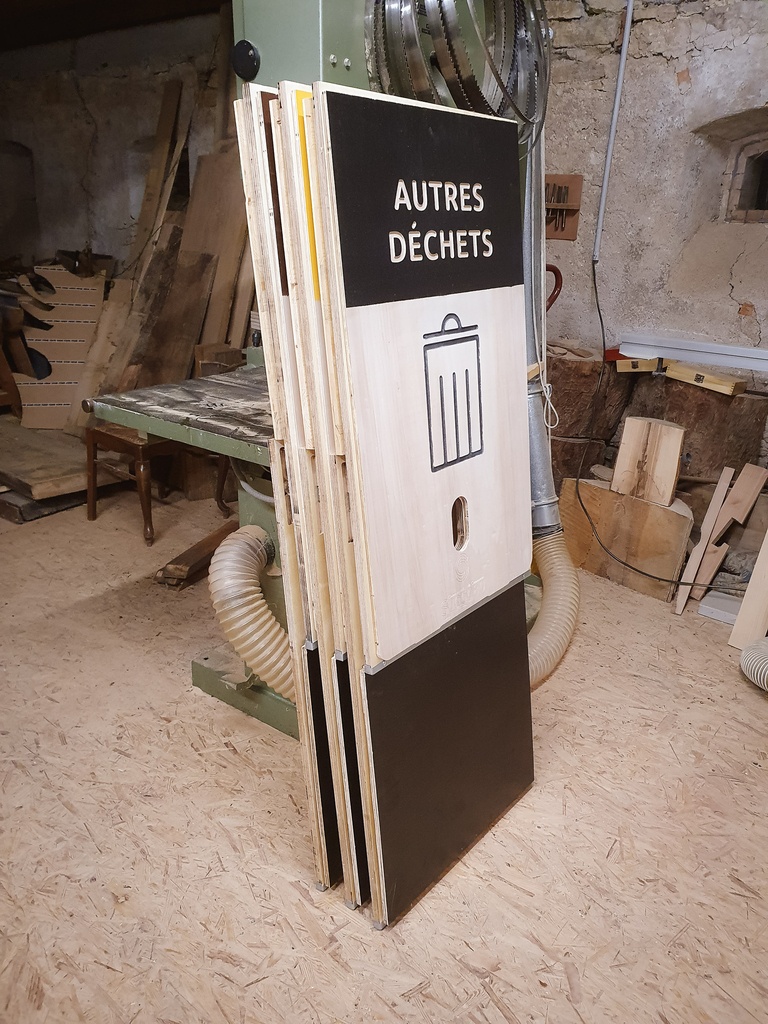

Une fois replié, chaque module fait moins de 8cm d'épaisseur et comporte une poignée centrale pour être déplacé.
Petite démonstration du pliage d'un module :

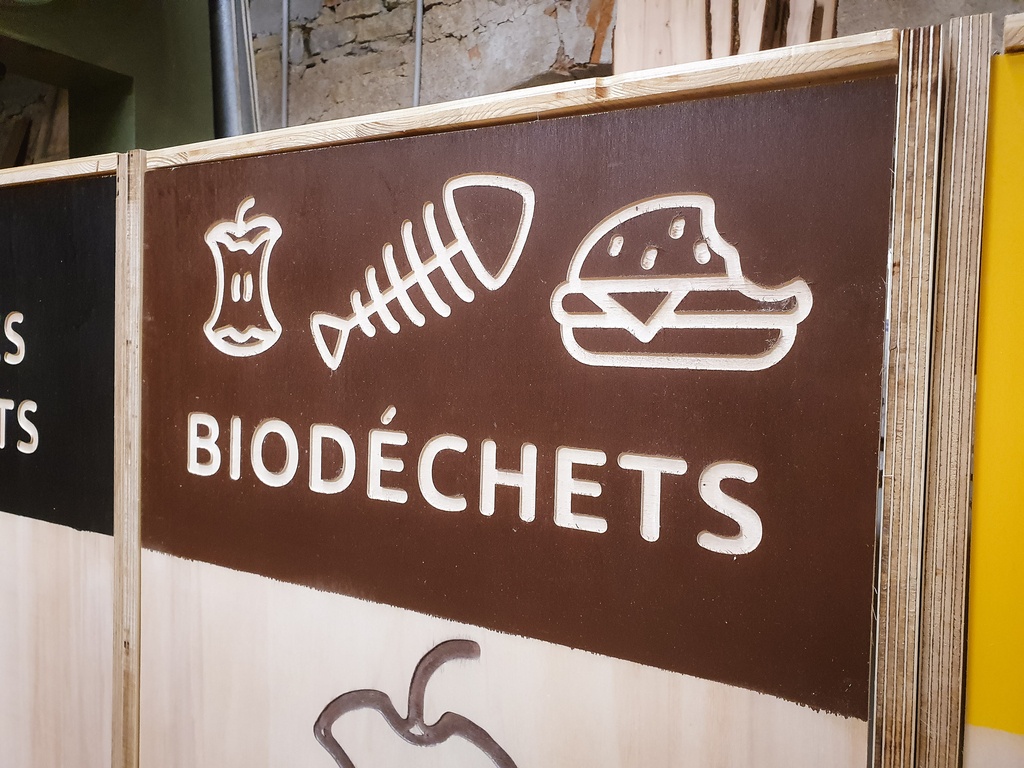

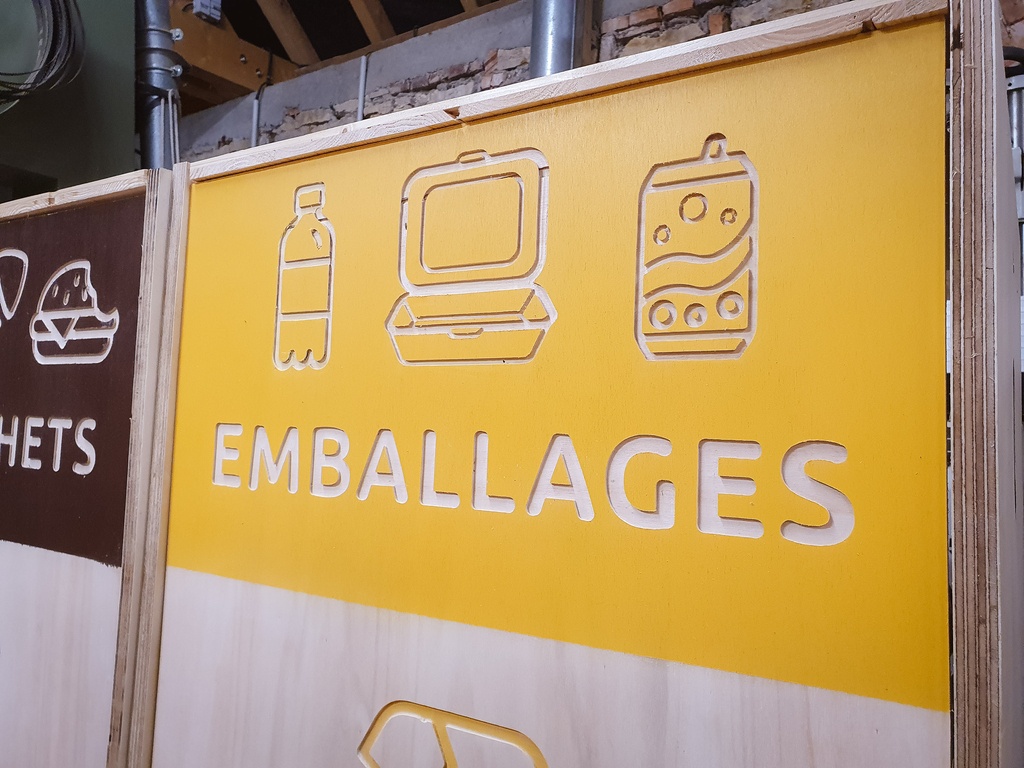

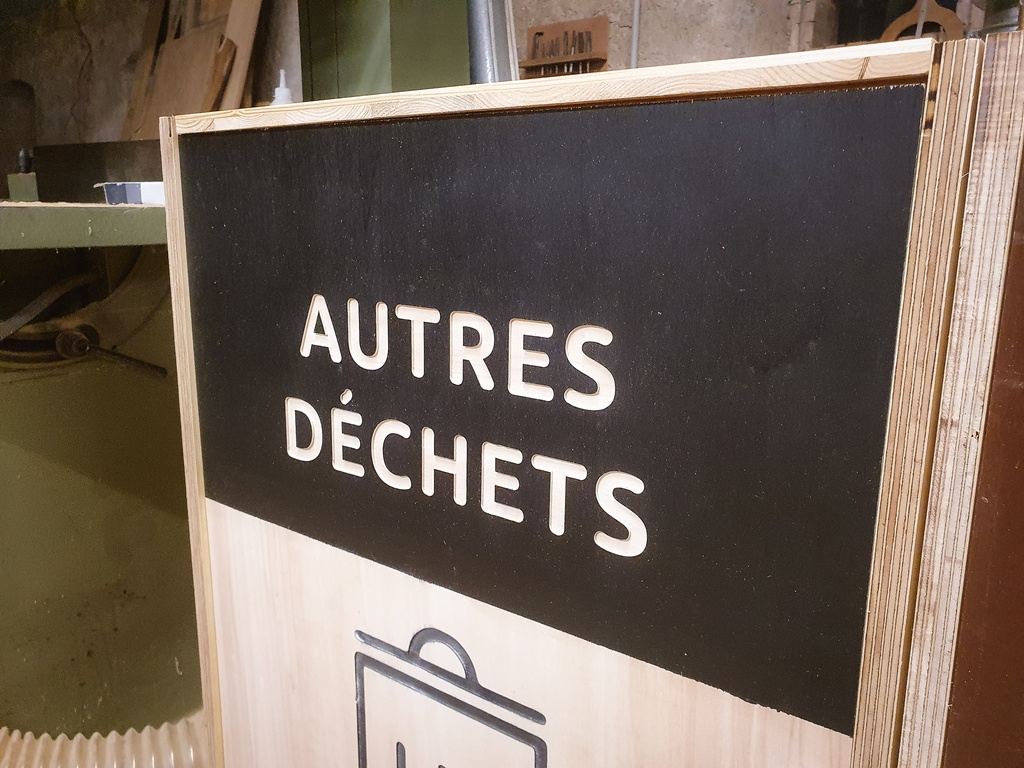

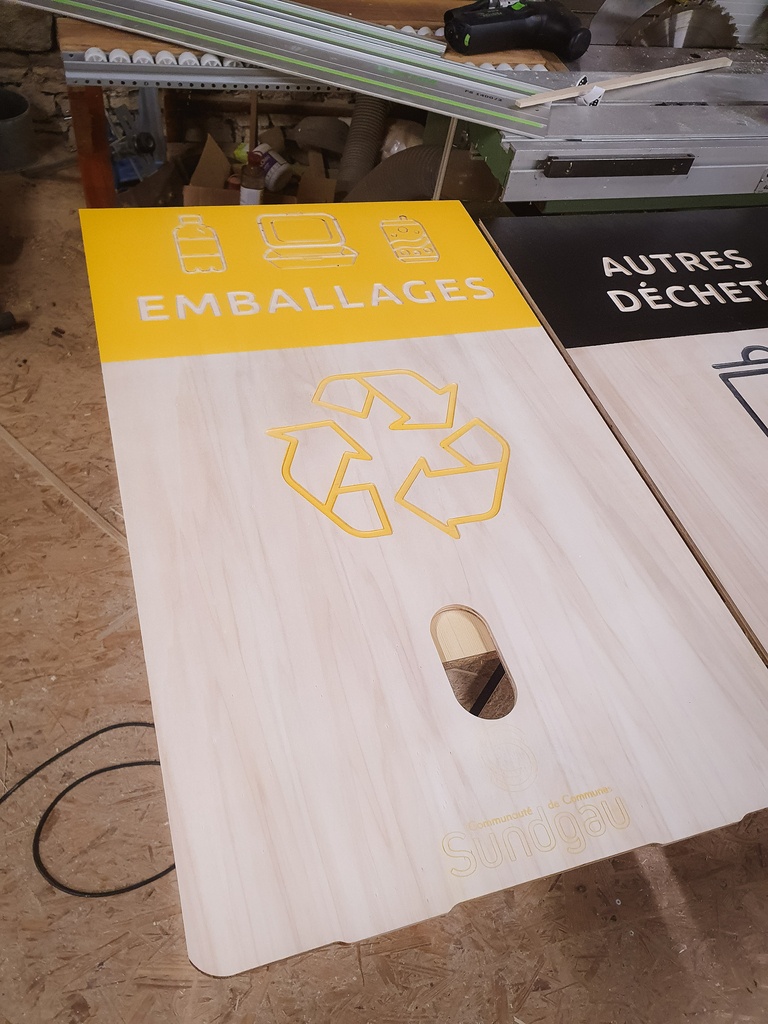

Une plaque avant de couleur avec des éléments gravés (nom , symboles et pictogrammes.) permet d'identifier de loin quels déchets le module accueille.

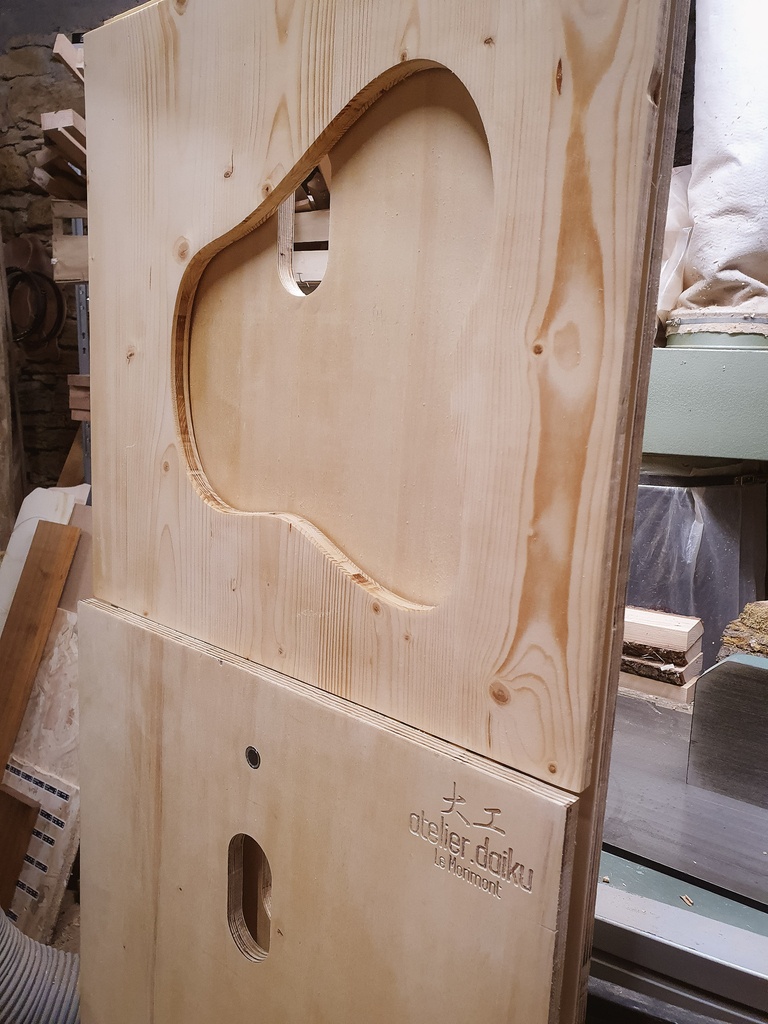

Tous les éléments ont été réalisés en 3D sur Sketchup, puis les découpes et marques de découpe ont été réalisées à la Shaper. J'ai peaufiné la technique entre le premier module prototype et les suivants pour améliorer la qualité du résultat tout en diminuant la durée de réalisation.
Les fraises doivent être bien affutées pour que le résultat des gravures soit propre au premier coup, c'est très important pour les motifs gravés dans la peinture ou il n'est pas possible de poncer après coup !
Les modules plaisent bien en tout cas, et ont même trouvé une nouvelle fonctionnalité pendant les événements : bar ! des dizaines de personnes se sont retrouvées accoudées autour des modules, assez surprenant !
De petites améliorations verront peut-être le jour sur les prochaines versions, si prochaines versions il y a !
