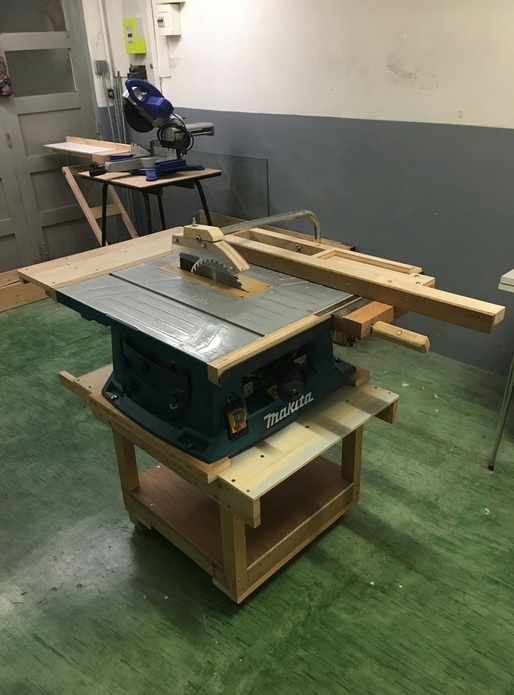

Scie sur table Makimwa !

Salut les boiseux,

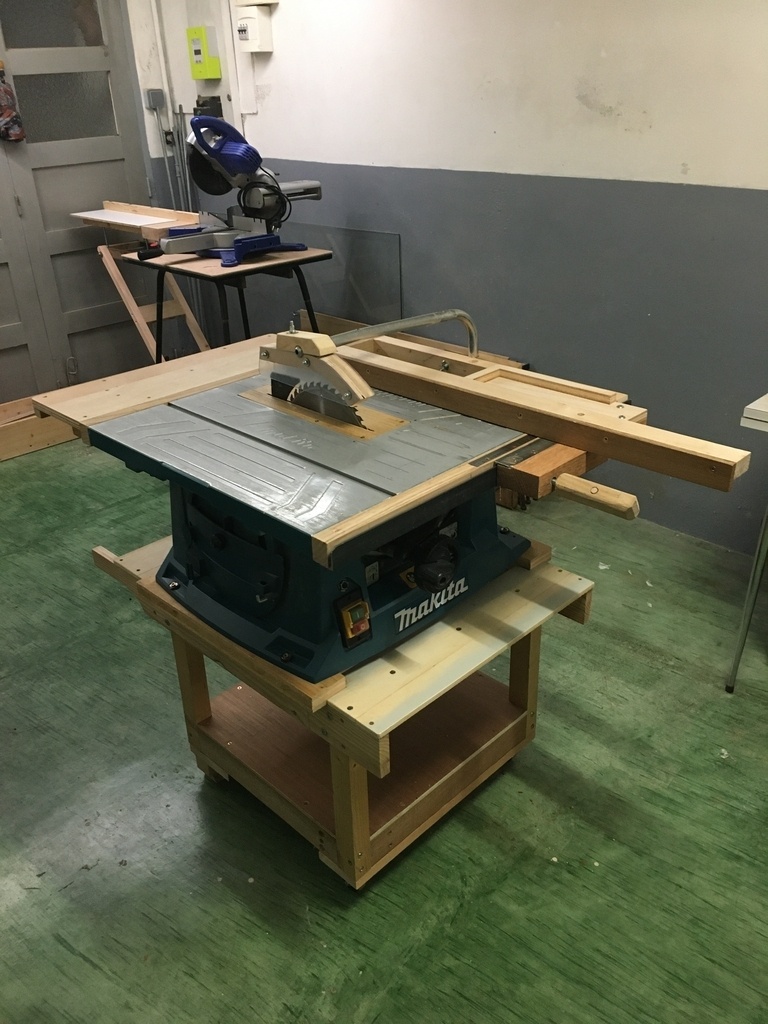

je vous partage ici un petit projet simple d'amélioration d'une scie sur table Makita MLT100 à moindre frais.
J'ai cette machine depuis quelques années, j'en étais très content mis à part quelques détails comme les rallonges de table, le couteau diviseur/protecteur, et surtout le guide parallèle qui est une vrai ... calamité ! (ceux qui ont possédé cette machine savent de quoi je parlent !).
Après avoir galèrer avec des serre-joints, regarder une kyrielle de tutos "ToiTube" (YouTube pour les anglophones bien sùr !!), j'ai finis par prendre conscience que les tutos c'est bien beau, mais ça fait pas l'boulot !
Je me suis donc pris par la main et mis au travail avec un focus particulier sur le guide parallèle et le cahier des charges suivant:
-précision
-fiabilité
-ergonomie/facilité d'utilisation
-réalisable avec ce que j'avais sous la main ou pas loin, sans avoir à commander des trucs exotiques sur "Alimazone".

• et enfin, comme je l'ai déjà dis, à moindre frais !

Je vous présente ici principalement la fabrication du guide, pour les autres amélioration je crois que les photos se suffisent à elles mêmes.
Je n'ai pas fait de plan (je me suis trop souvent perdu a à vouloir faire des plans trop réfléchis ou trop compliqués), pour ma part, c'est en faisant que les idées me viennent, il faut que je puisse voir et toucher pour imaginer (... non non pas de second degré !!!)

D'abord, exit le guide d'origine et le rail qui va avec; déjà ça, ça fait du bien !
Ensuite, je garde le principe du rail que je fabrique avec un tasseau précisément dressé (bois dur, fil droit) et une cornière en fer, bien droite évidemment.

+

On peut faire ce rail de la longueur que l'on souhaite, évidemment plus il est long plus on aura la possibilité de couper de grandes largeurs, Dans mon cas le but était d'avoir une largeur utile de 25cm minimum et surtout que cela reste peut encombrant.

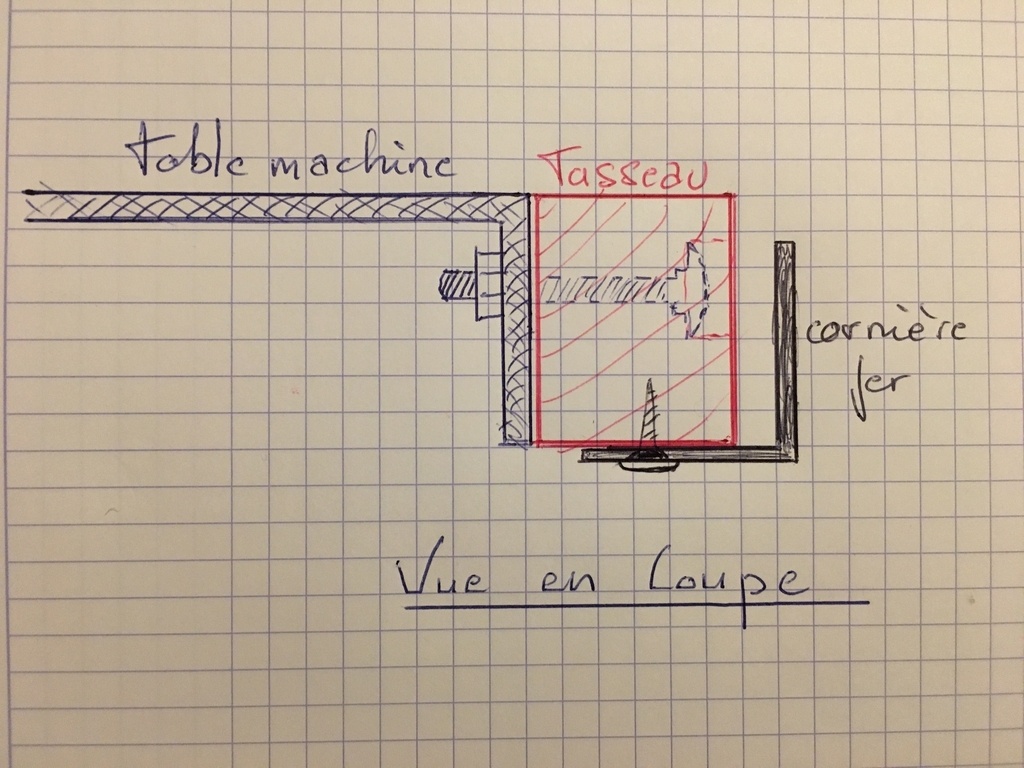

J'ai repris les trous de fixation du rail d'origine pour visser le tasseau, la cornière étant vissée sur ce dernier avec un décalage de son épaisseur plus un petit jeu.

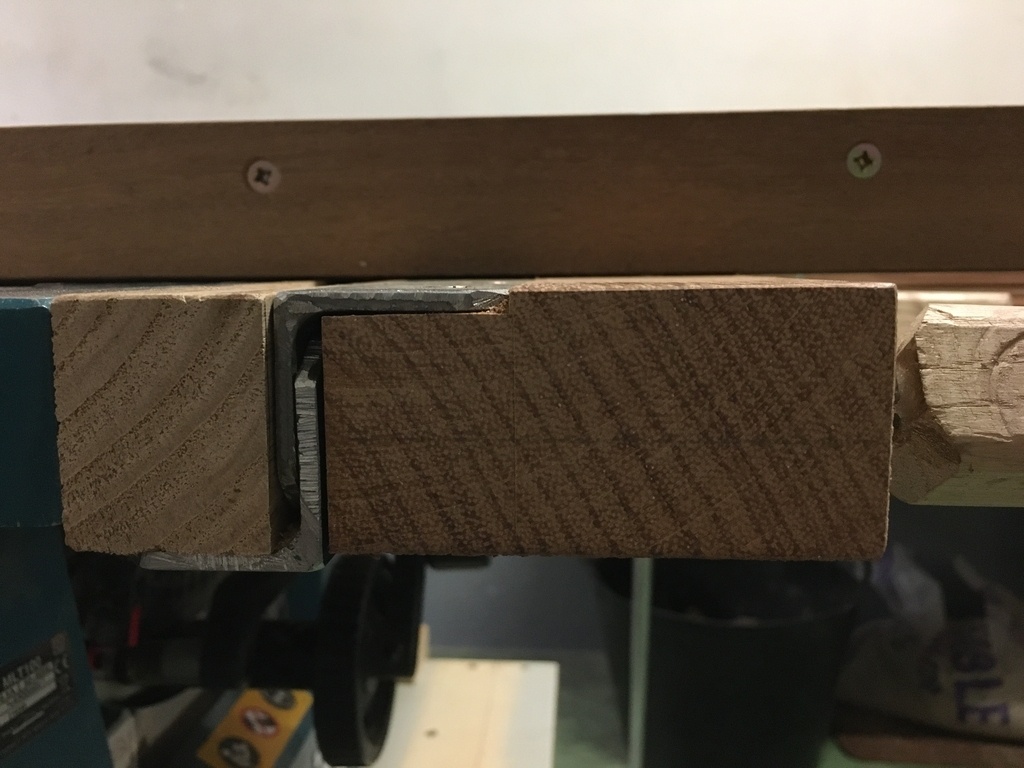

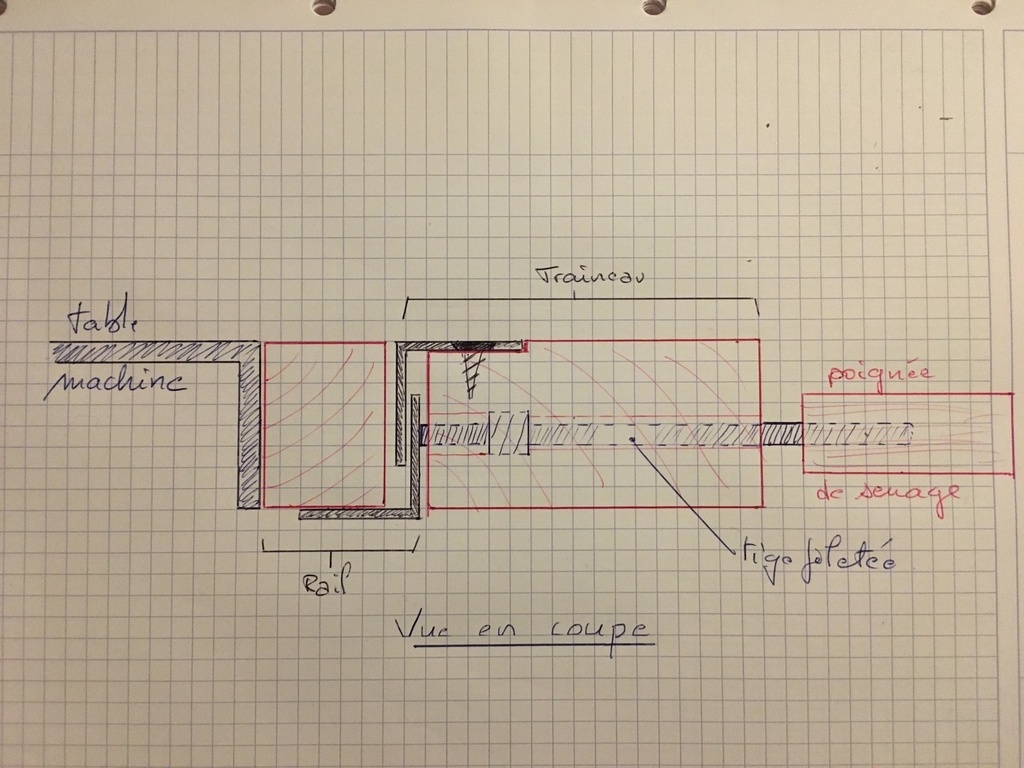

Sur ce rail vient coulisser un "traineau", qui reprend le même principe que le rail : un bloc de bois (très très dur !) + un morceau de cornière de même longueur, mais inversé !

+

+

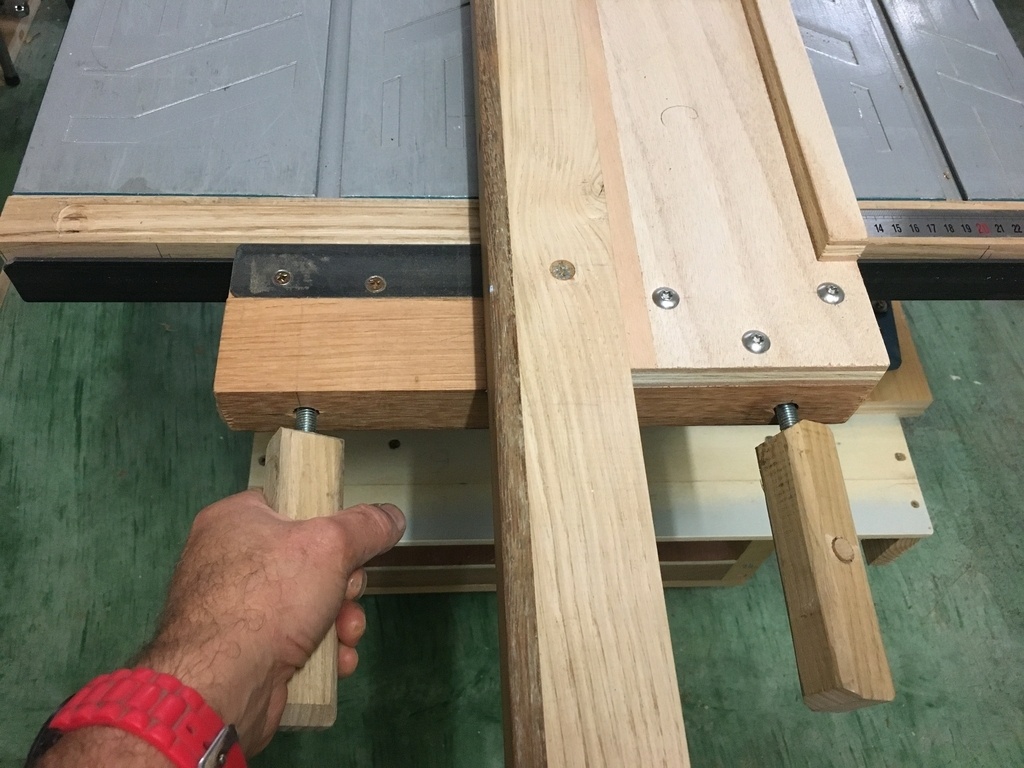

le blocage du traineau se fait par 2 tiges filetées qui traversent le bloc de bois du traineau (elles se vissent dans des écrous à insérer qui sont noyés dans le bois) et viennent serrer les 2 cornières l'une contre l'autre; pour la manipulation: 2 manches façon serre-joint vissés/collés.

+

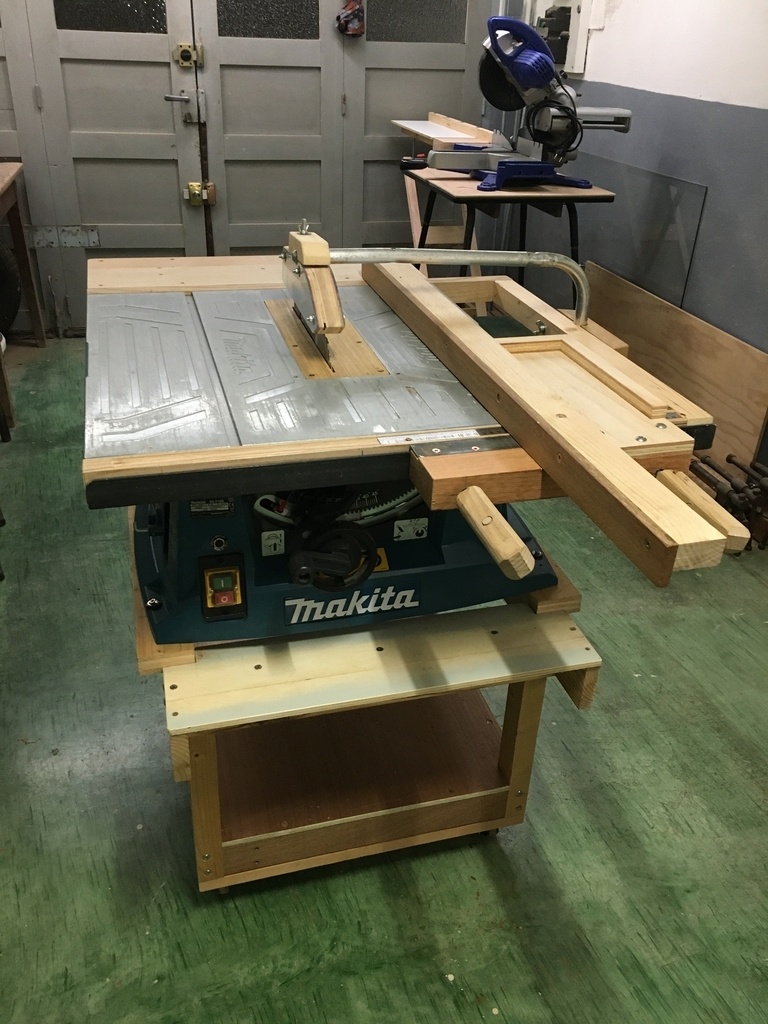

Pour le reste du guide une plaque de CP vissée sur le traineau garantie un bon équerrage, elle repose sur la table, par dessus, le guide à proprement parlé, un grand tasseau de châtaignier + une latte de bois exotique, le tout bien à l'équerre.
Je ne l'ai pas fait exprès mais le poids du guide s'équilibre avec celui du traineau, rendant la manipulation vraiment fluide.Le blocage est super efficace, pas besoin de serrer fort.

Tous le bois provient de chutes, j'ai choisi des bois denses avec un fil le plus droit possible pour les parties clés.
La seule chose achetée est la cornière (25€ les 2m en GSB mais où va le monde !!!).
J'ai trouvé toute la visserie dans les tiroirs de mon garage ! même les super pratiques écrous à insérer mais je crois que j'aurais pu m'en passer et visser les tiges directement dans le bois (exotique, je ne connais pas l'essence).

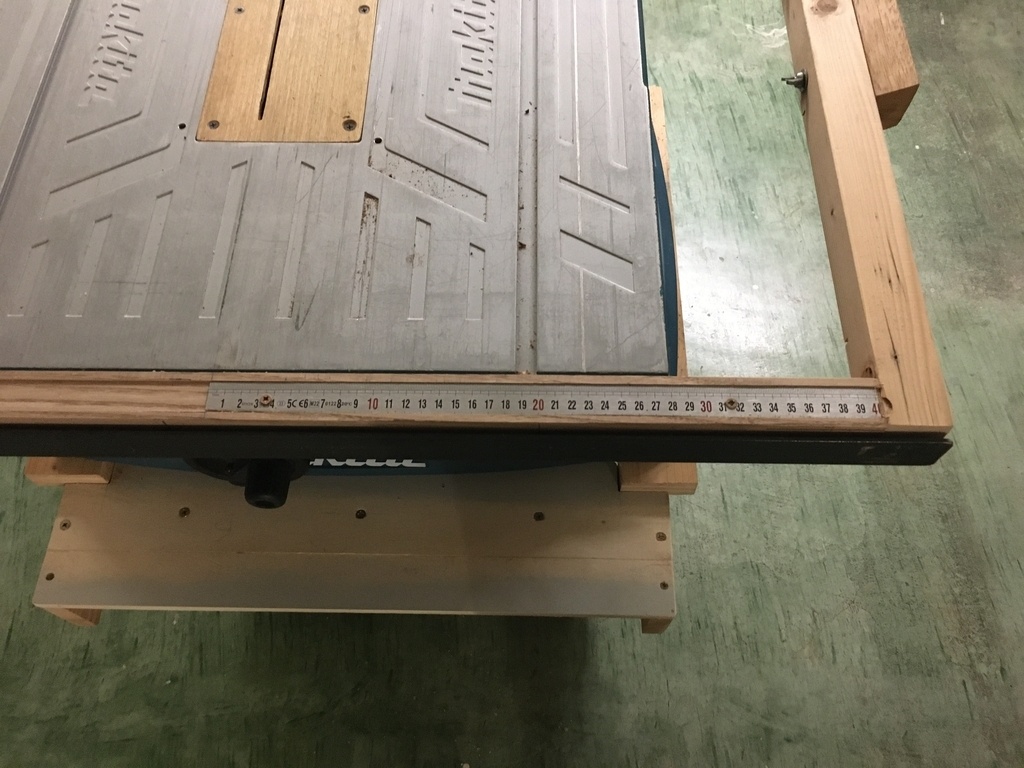

Pour la graduation j'ai utilisé un réglet que j'ai recoupé et inséré-vissé dans une rainure sur le tasseau-rail; pour mon utilisation je ne l'ai vissé que d'un seul coté de la lame, mais rien empêche de fixer de part et d'autre de la lame un joli ruban gradué adhésif, 3 fois le prix du réglet avec le port, chez vous en 3 semaines ! Bon d'accord des fois c'est bien quand même ! Grrr !!! Il faut dire que j'habite dans une petite ville sympathique où on ne trouve que des choses ... disons basiques !

+

Le résultat est très satisfaisant, ça marche super bien, (démo en vidéo siouplait ) bien mieux que ce que j'avais imaginé; c'est ce qui m'a décidé à en faire une publication; je ne rêve même plus de petites machines jaunes, comment vous dites "devalt"?! "2watts"?! , ah non, connais pas !

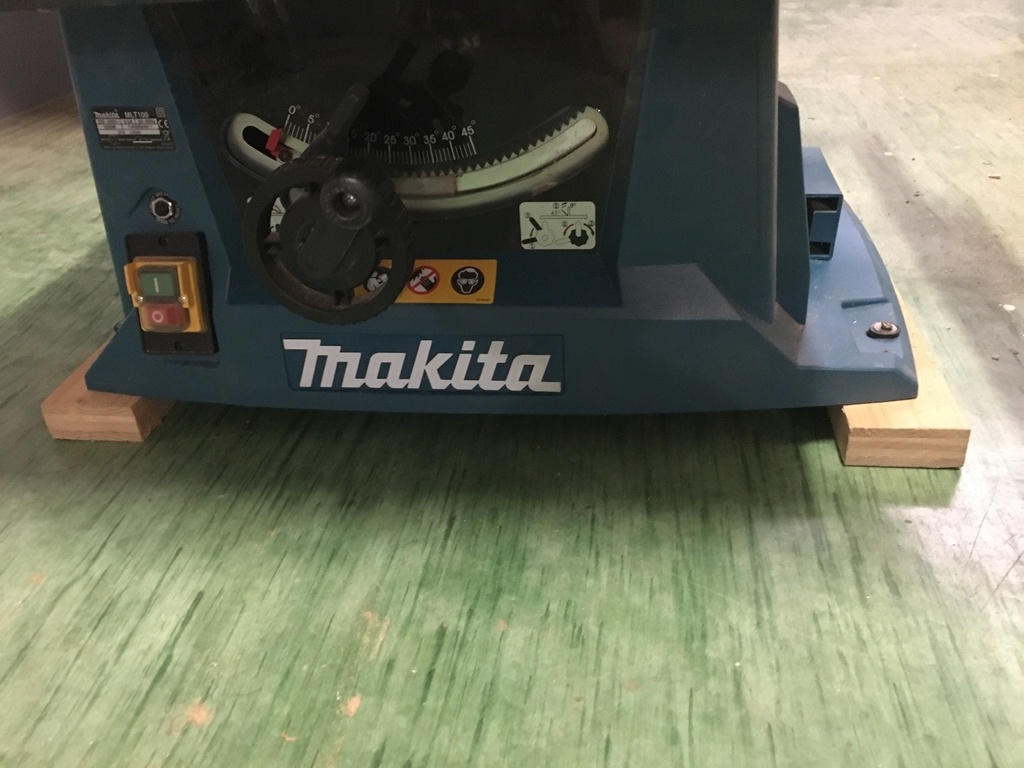

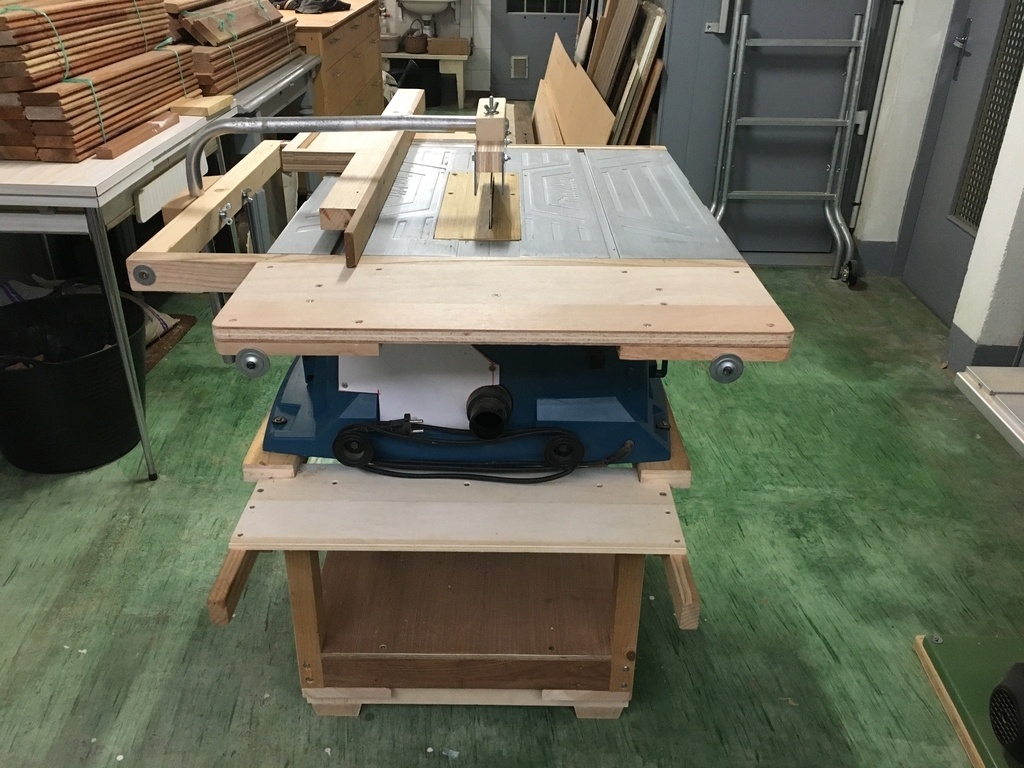

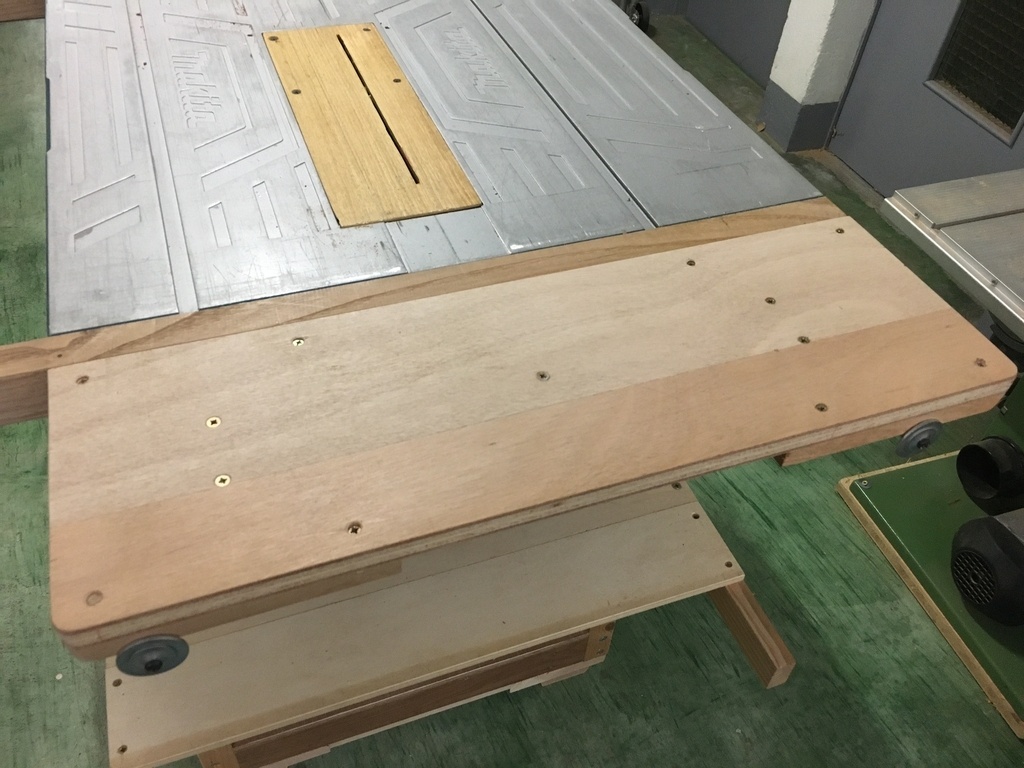

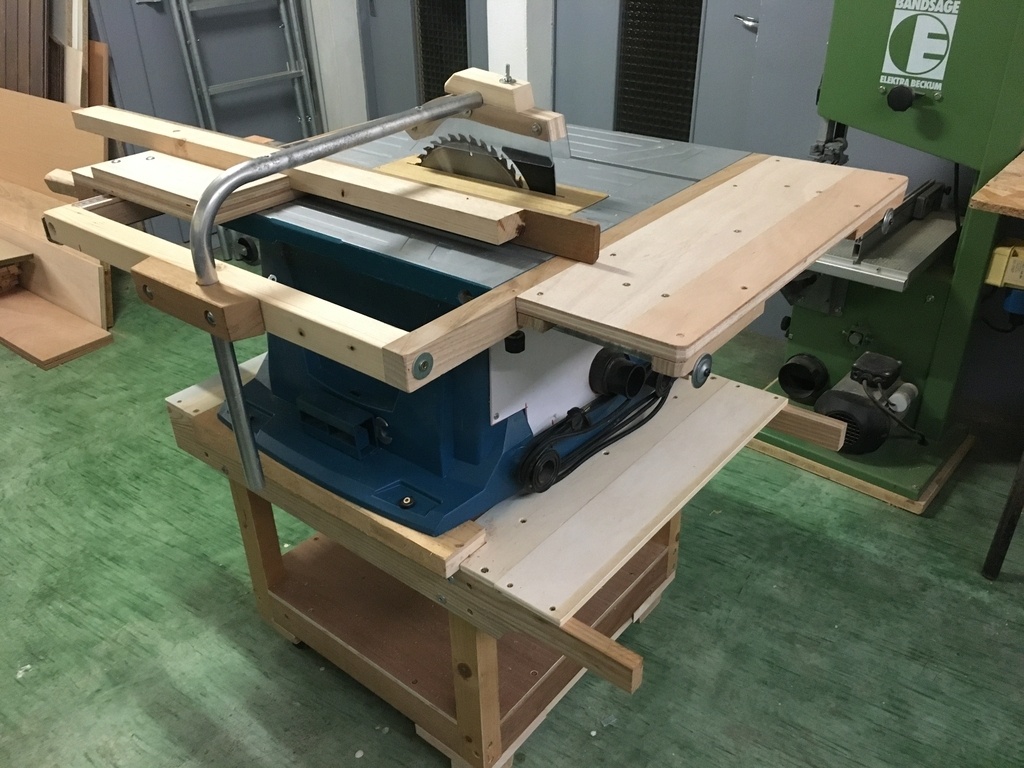

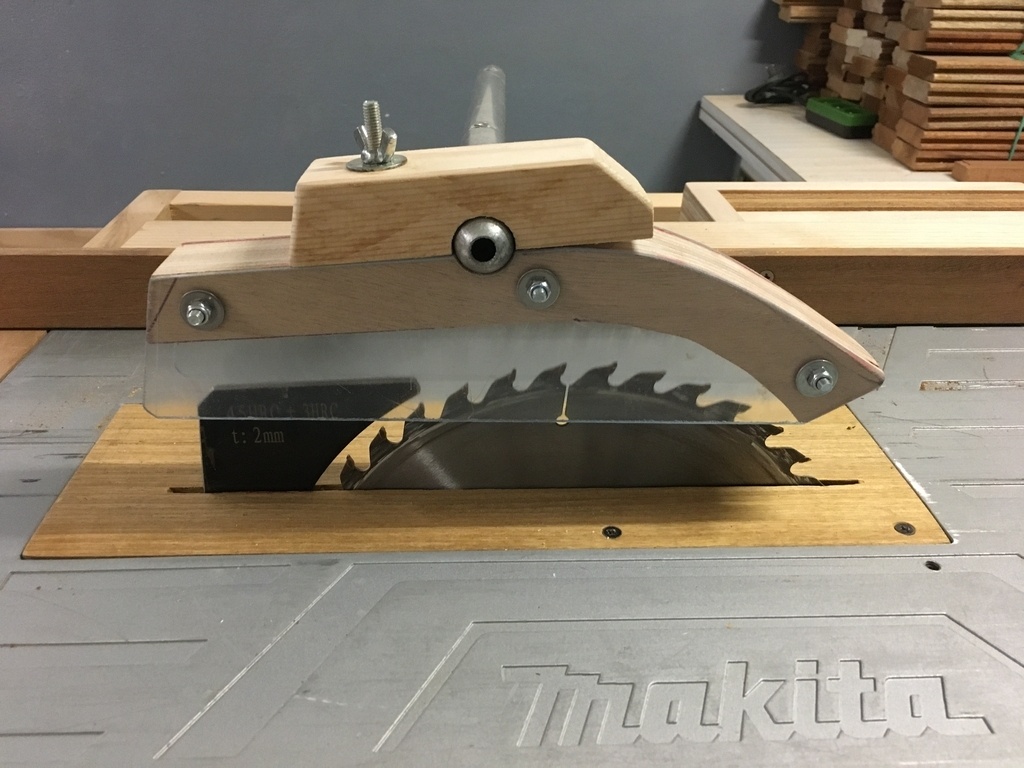

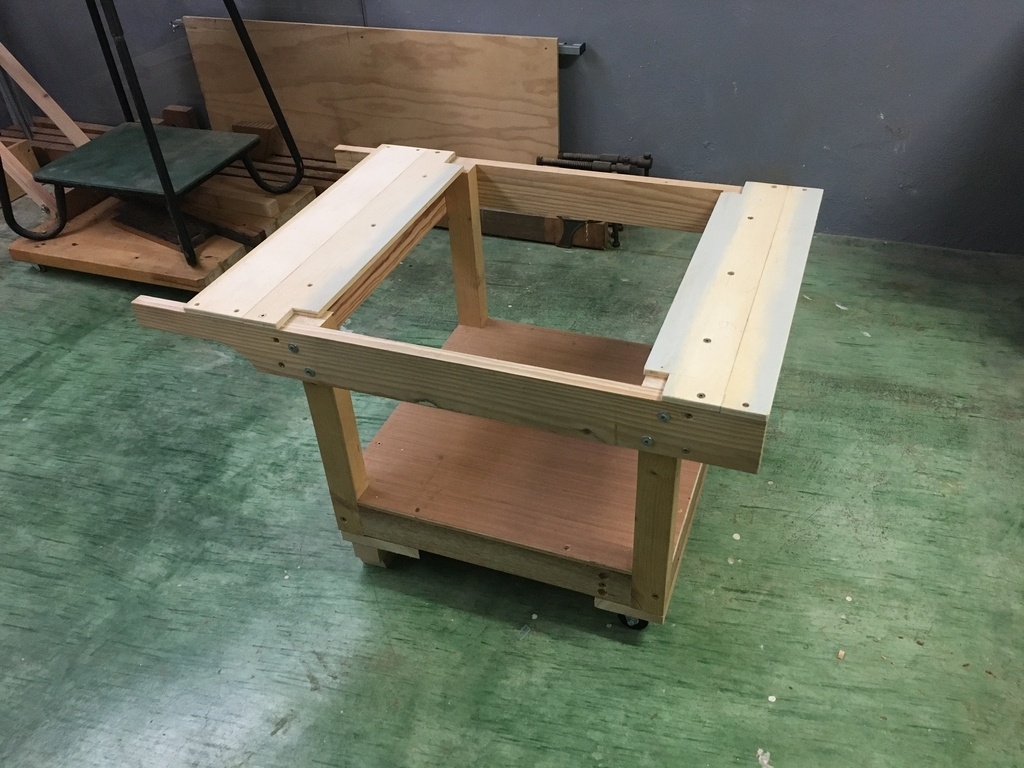

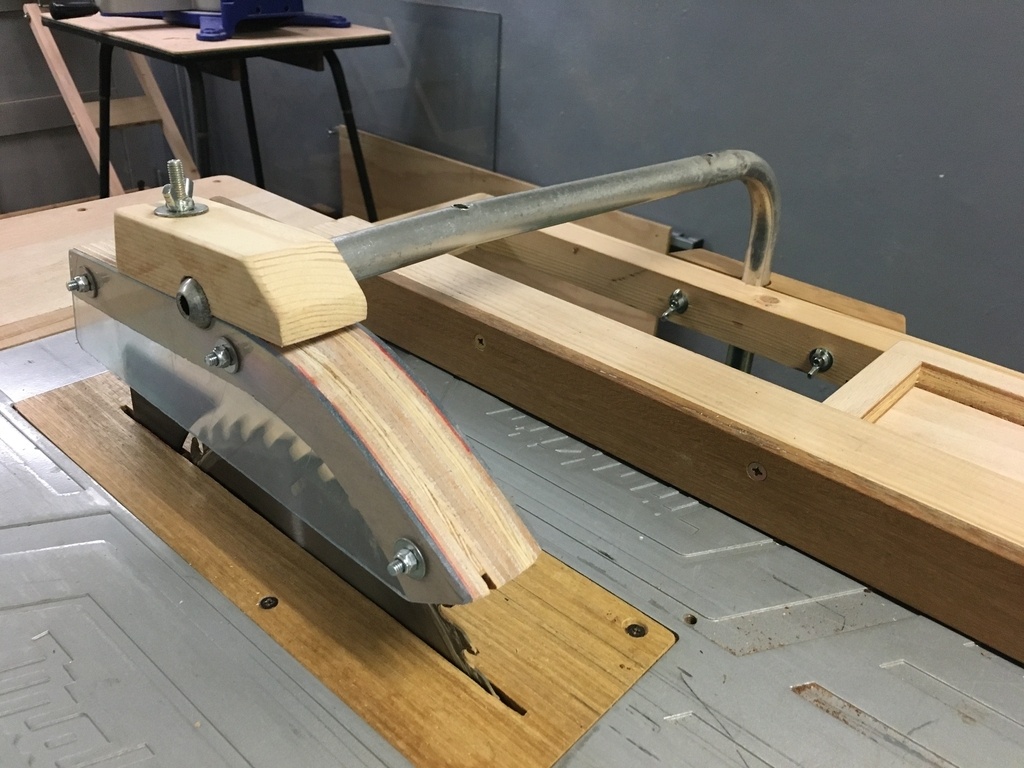

Voilà l'histoire, dans le même esprit j'ai fait le protecteur de lame (enfin surtout de doigts ! Le couteau-diviseur ayant été retailler pour faire des rainures sans le démonter, il ne permettait plus d'y fixer la protection) , les rallonges de tables et le petit chariot "façon brouette" sur laquelle vient s'encastrer la machine (rien à serrer!).

+

+

+

+

+

Merci de m'avoir lu et bon copeaux à tous !
