Vertaco

Crampons plaqueurs: bridage Cn ou autres

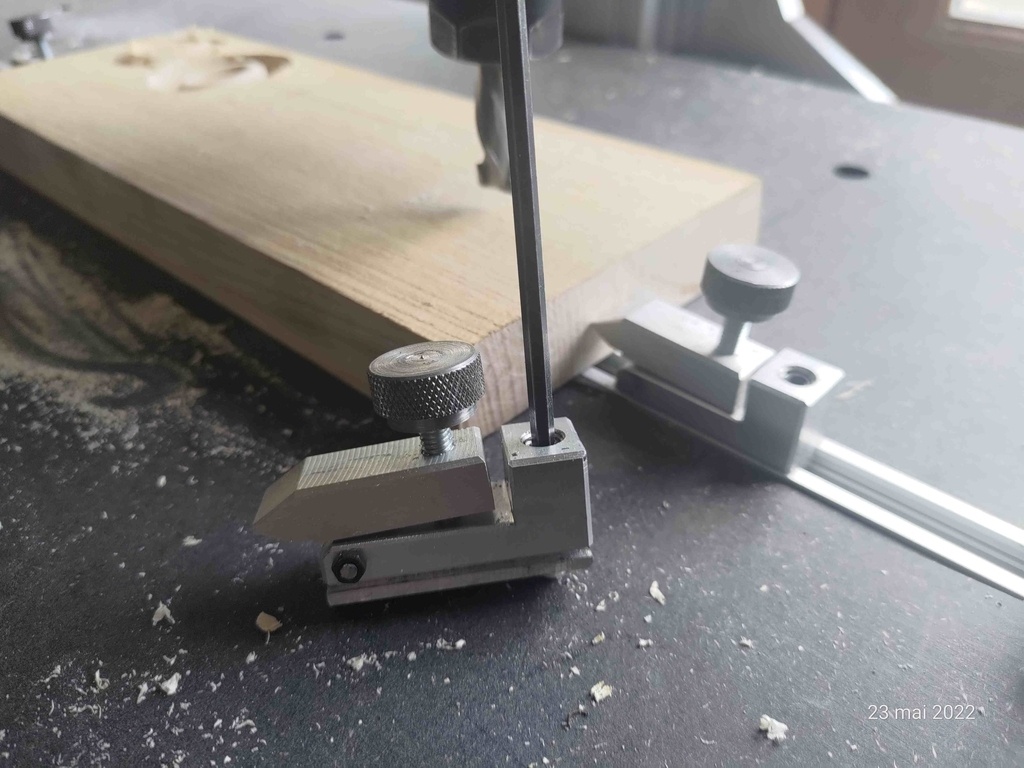

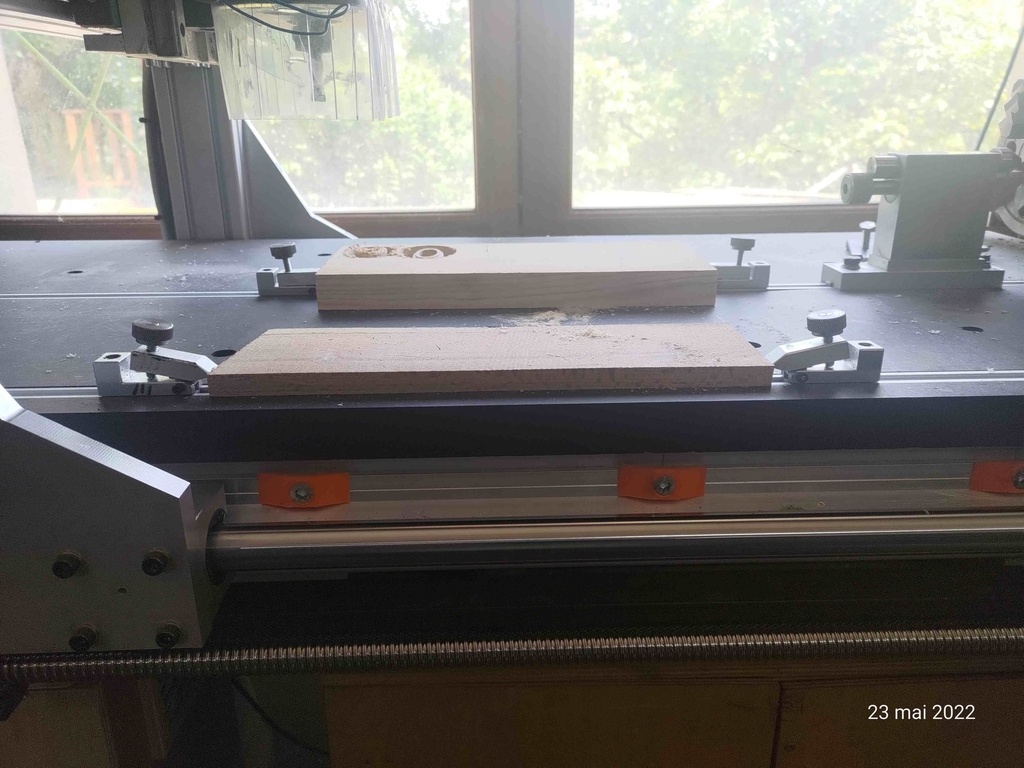

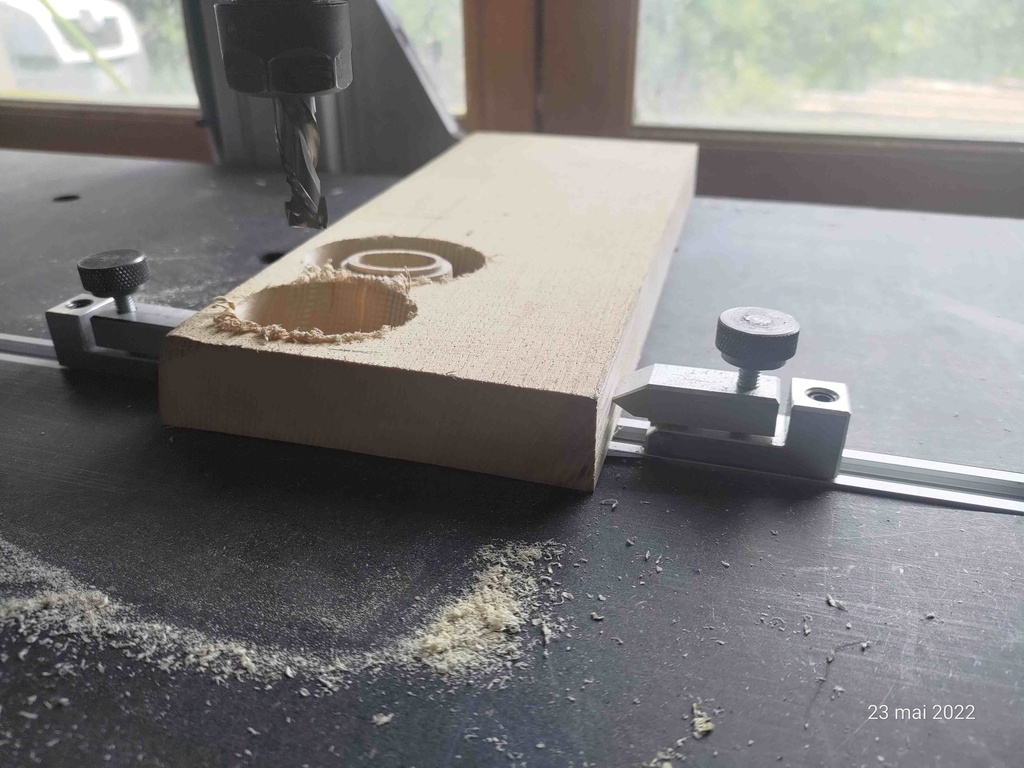

Comme j'en avait assez de changer mes martyrs sur la table de la Cn, j'ai fabriqué des crampons plaqueurs pour brider les pièces à usiner.

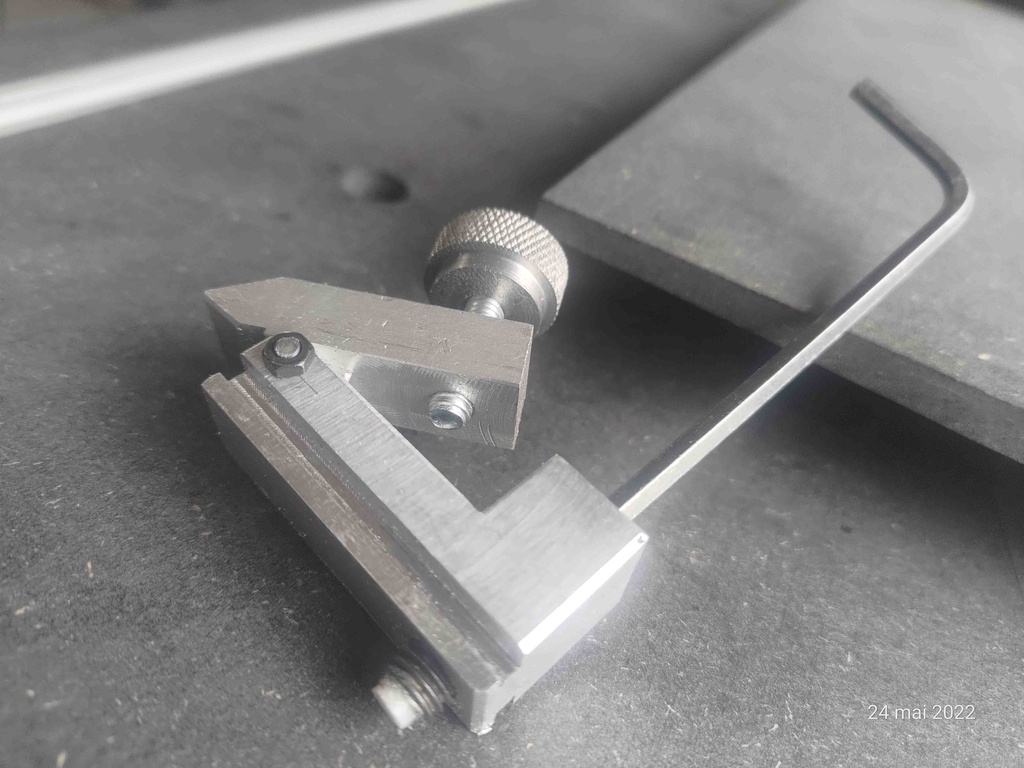

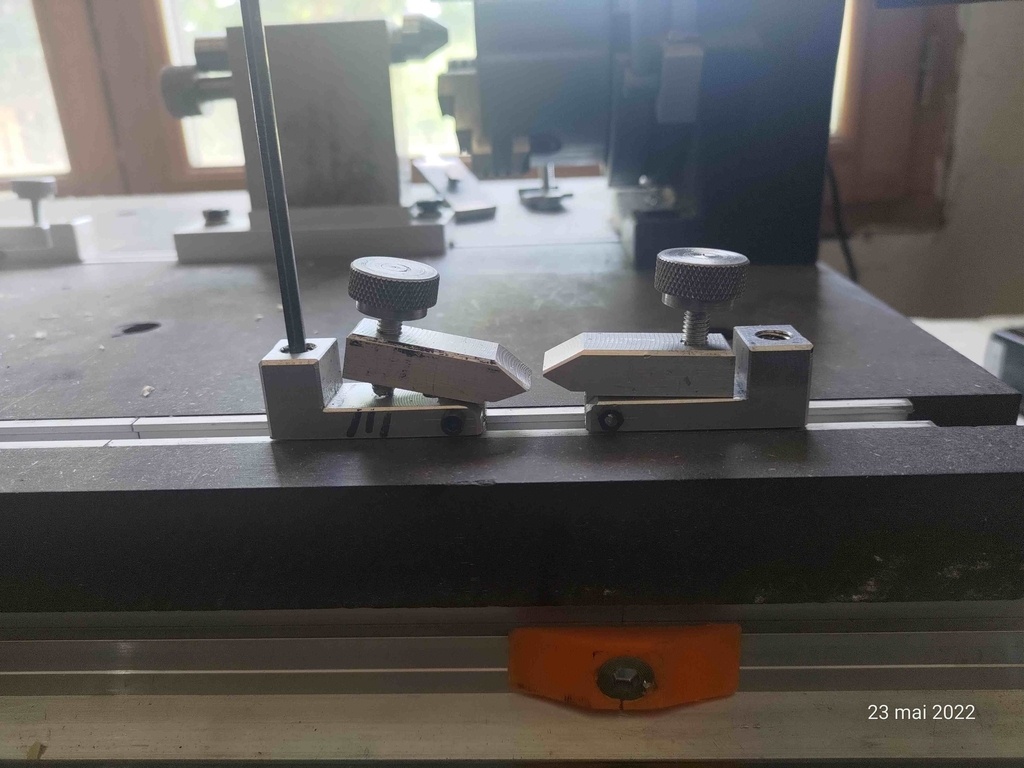

je me suis inspiré des brides utilisées en mécanique générale, en adaptant le design pour brider des pièces de 10mm mini. Elles sont utilisables sur des rails Ttrack.
Les plans à dispo pour qui est intéressé!.


Discussions

Vertaco  a publié la création "Crampons plaqueurs: bridage Cn ou autres".
il y a 2 ans
LionelDraghi

C'est simple et efficace, bravo.

J'ai essayé de faire plus simple d'emploi (un seul serrage qui vient bloquer dans le T-track et serrer la pièce) ici, mais je ne suis pas sûr que je ferais confiance à mon mécanisme avec les (potentiellement) gros efforts de coupe de la CN.

Celui-ci me parait plus fiable.

LionelDraghi
( Modifié )

Question sur le mécanisme, le blocage sur la table se fait par la partie basse qui remonte pour pincer le haut du rail du T-track quand on visse?
Ou bien c'est un écrou ?

Vertaco

Le blocage se fait par une vis HcM8. Le bout de la vis est garni par un plot de nylon: cela protège le Ttrack, et garanti contre les glissements.
Du coup, le blocage est Ttrack sur Ttrack: pas de risque d'arrachement du rail.
