Hellow,
Voila, je termine ma Cn bois.
Le plus long, finalement, à été le système d'aspiration: Les machines voisines n’apprécient vraiment pas la poussière de bois.

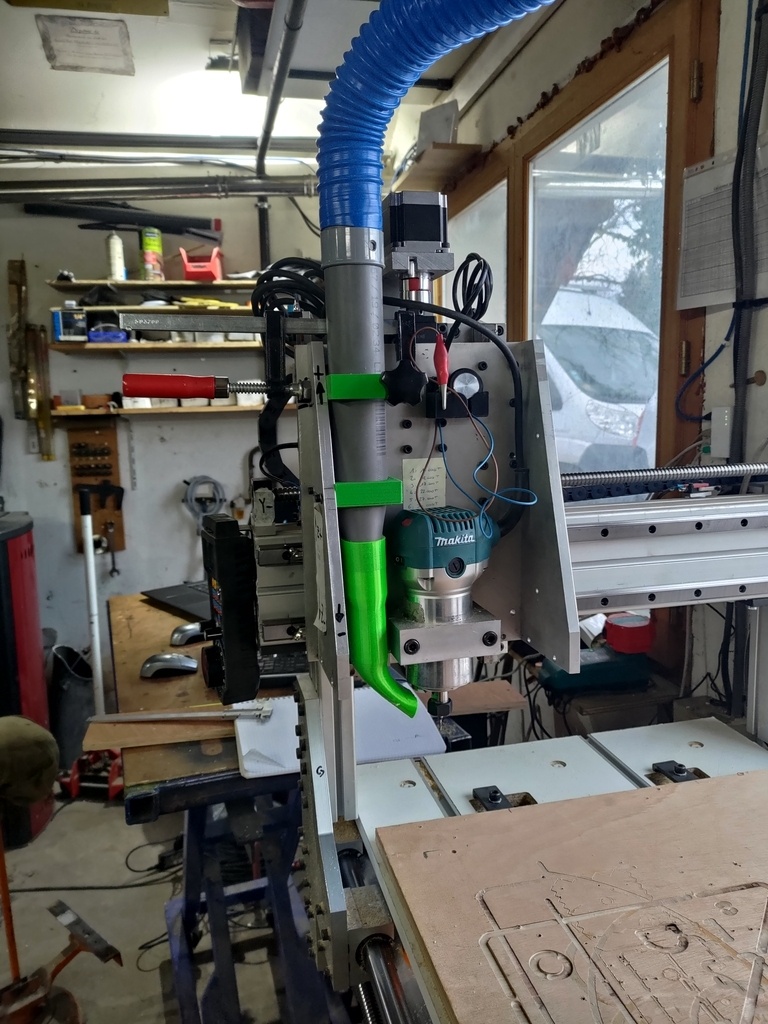

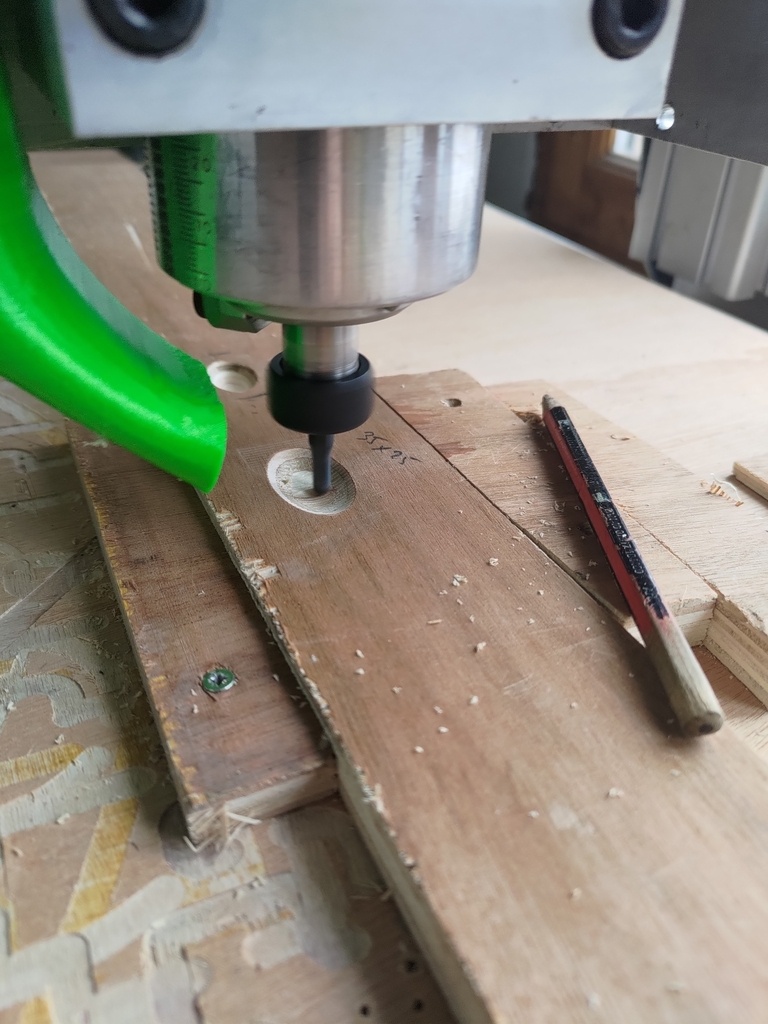

La buse d'aspiration n'est pas définitive: Je souhaiterais la même, mais en souple pour éviter les collisions destructrices.

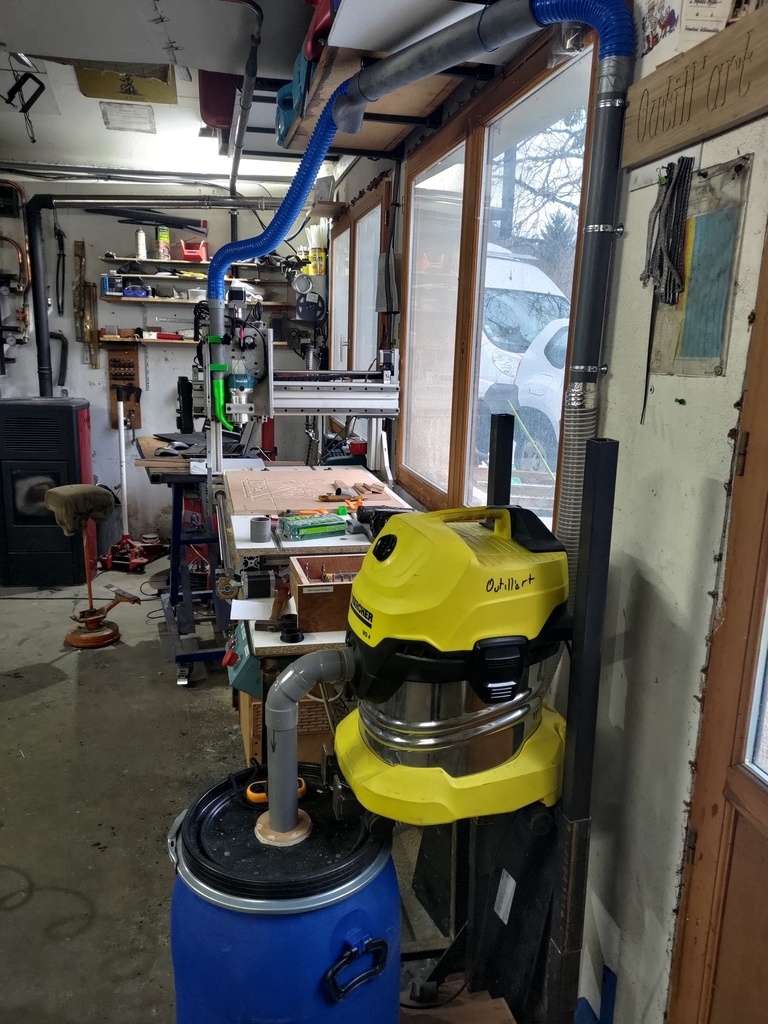

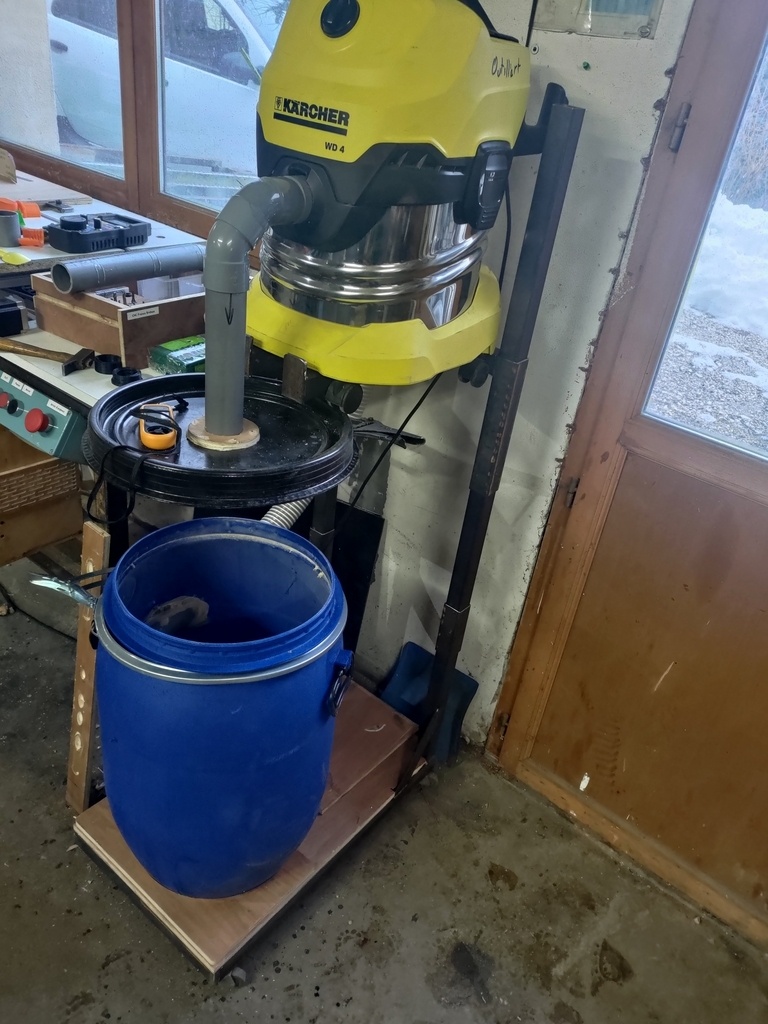

Le réseau est en PVC Ø50 et débouche dans un bidon Ø400, 200mm sous la bouche de l'aspirateur.
Je suis parti du principe que le débit d'une canalisation est égal à la vitesse (du flux) multipliée par la section (du tube). Le débit est une "constante" fixée par l'aspirateur. Pour une vitesse optimum de 25m/sec, la section Ø50 -sur une petite longueur- est correcte.

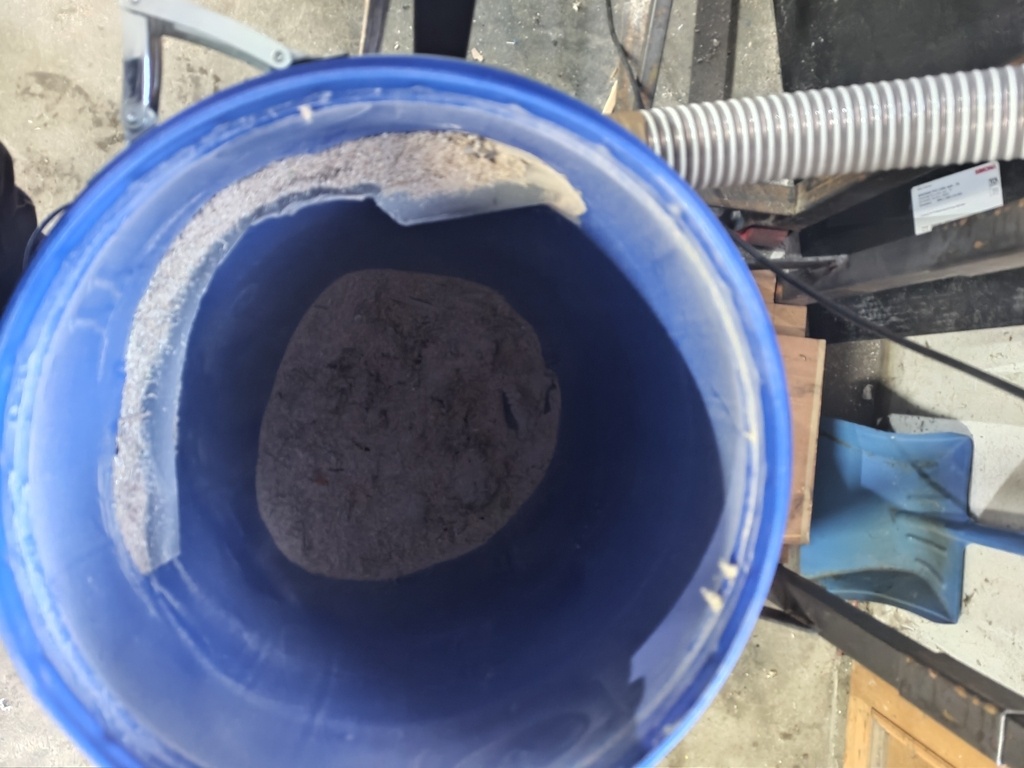

Dans le bidon, l'augmentation de section diminue suffisamment la vitesse, pour que les poussières tombent dans le fond, sans êtres aspirées. Le filtre de l'aspirateur en fait foi !! Reste le problème du bruit, il faudrait éloigner davantage l'aspirateur.
Le vidage est facile, l'ensemble (relativement) peu encombrant, et mémère la fraiseuse est contente !!!
Licence
Discussions
bonjour , j'ai le même bidon avec une croix au milieu de la hauteur et l'aspiration fait quand même plié le bidon j'ai un aspirateur de 1600 watts , le tiens ne doit pas aspiré ou il y a un truc ??
Effectivement, si je bouche l'aspiration, au bout d'un moment le bidon fait la tronche ....
Mais au niveau de la buse d'aspiration (juste au début de PVC Ø50), il y a une bague avec une ouverture réglable, pour limiter l'aspiration, et limiter les pertes de charge. Cette fuite évite les accidents de bidon.
Enfin, pour l'instant, pas de soucis avec cela.
Euh, et sinon, c'est quoi ton modèle de CNC? C'est tout from scratch ou basé sur une QueenBee ou un truc du genre? Et pour l'électronique, c'est quoi ta chaine CAO/FAO?
J'ai commandé la Cn chez DIY. Pour l'inspiration, là, je sait pas, c'est très hétéroclite ;o))
Pour l’électronique, j'ai commencé avec GRBL, et puis passé sur CSMIO, beaucoup plus souple. Coté soft, j'utilise SolidW, et puis CamBam (SolidCam pas très convaincant) et puis Mach3 pour le contrôleur.
Cool. Top, merci pour les infos! ça a l'air bien en tout cas. Euh, quand tu dis DIY, c'est un jeu de mot où y'a vraiment un fournisseur qui s'appelle comme ça... j'arrive pas à trouver en fait... ça sort de mes fournisseurs geek habituels là...
DIY... en effet, c'est un jeux de mot ;o)) Désolé si y a confusion !!! c'est bien une machine "maison"
mouarf :-), ok
