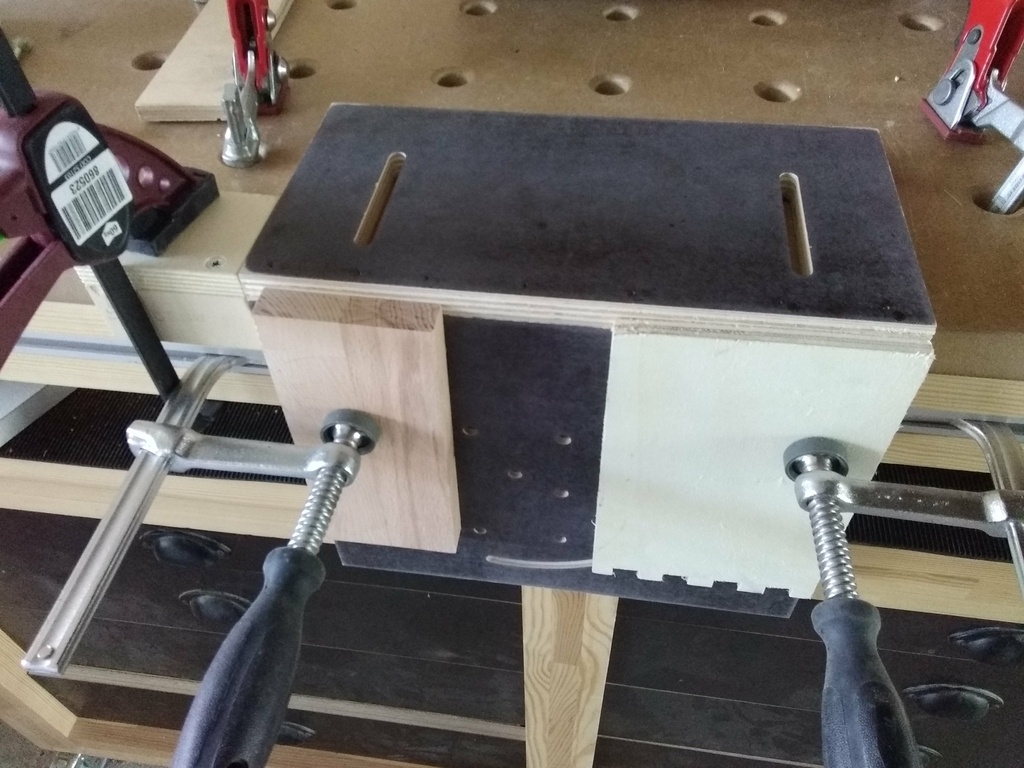

Assemblage final d'un gabarit pour réaliser des assemblages :
- tourillons
- faux tenons
avec une défonceuse et une bague de copiage de Ø17mm
Cette réalisation fait suite à un premier gabarit simple puis de nombreux essais pour améliorer le principe en m'inspirant de différentes sources : Guido Henn, Samuel Mamias, et d'autres livres ou ressources sur le net.
le tout est expliqué dans le pas à pas !
tous vos commentaires et critiques sont évidemment les bienvenues.
Merci d'avance.

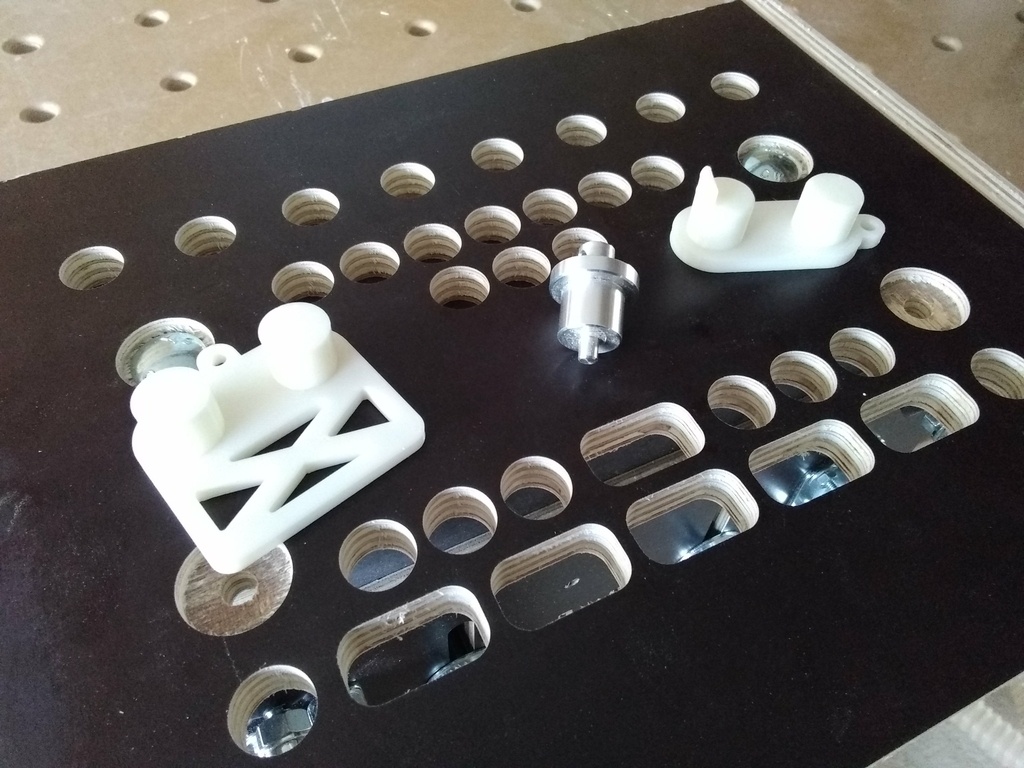

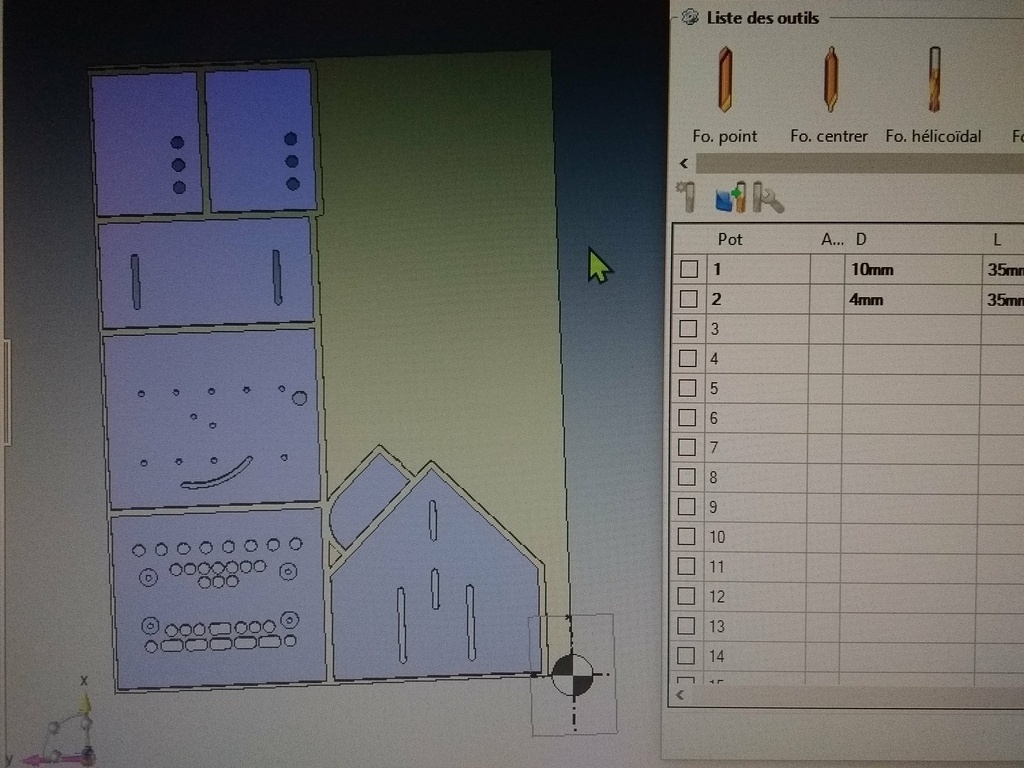

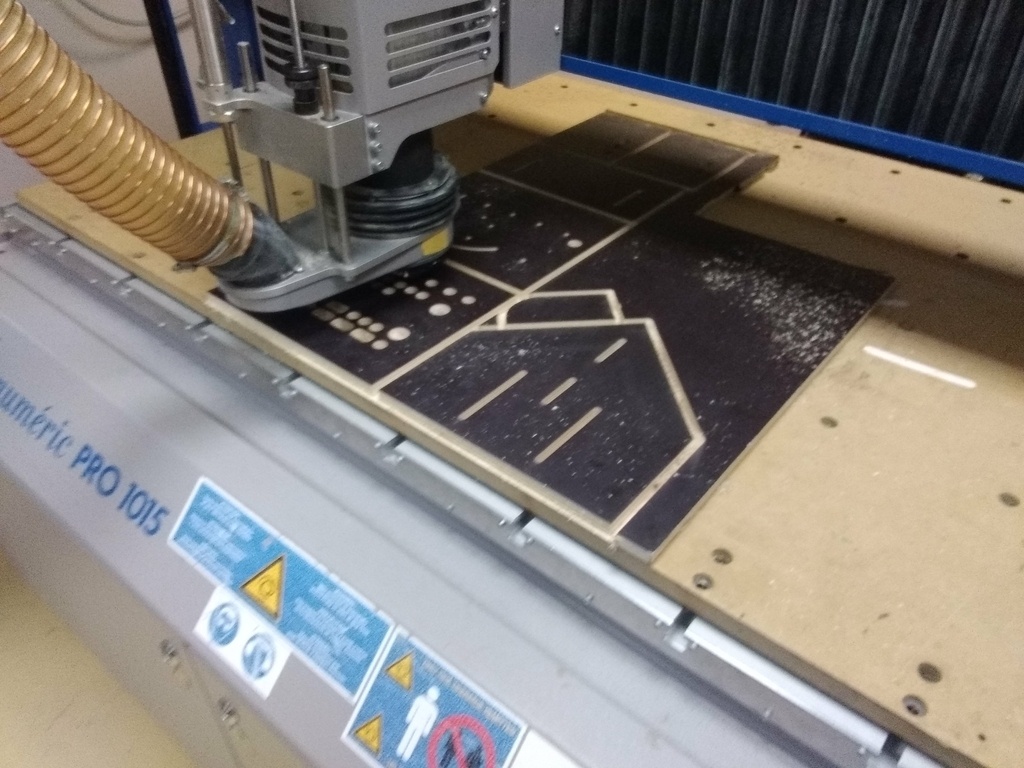

Usinage CNC sur un plateau de CP filmé 18mm.

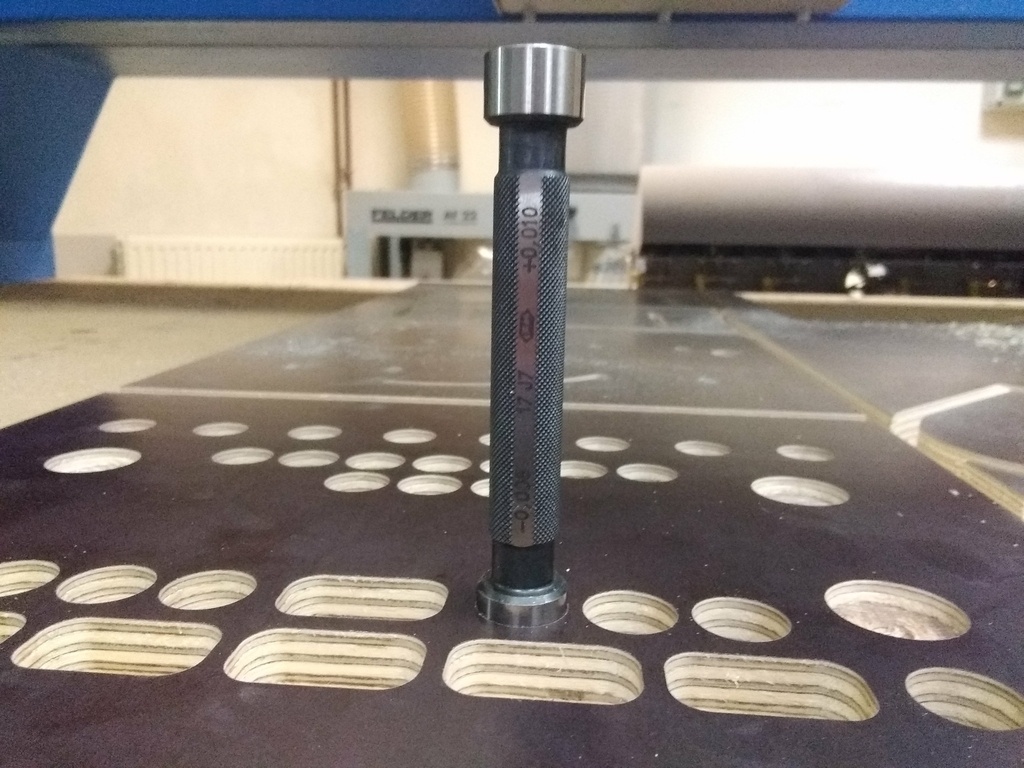

J'ai apporté une attention particulière au respect des Ø17mm.
après un premier usinage, j'ai mesuré la cote réelle puis corrigé l'outil pour un alésage au poil de manière à avoir un jeu positif le + faible possible. (Ø17 J7 pour les connaisseurs !)

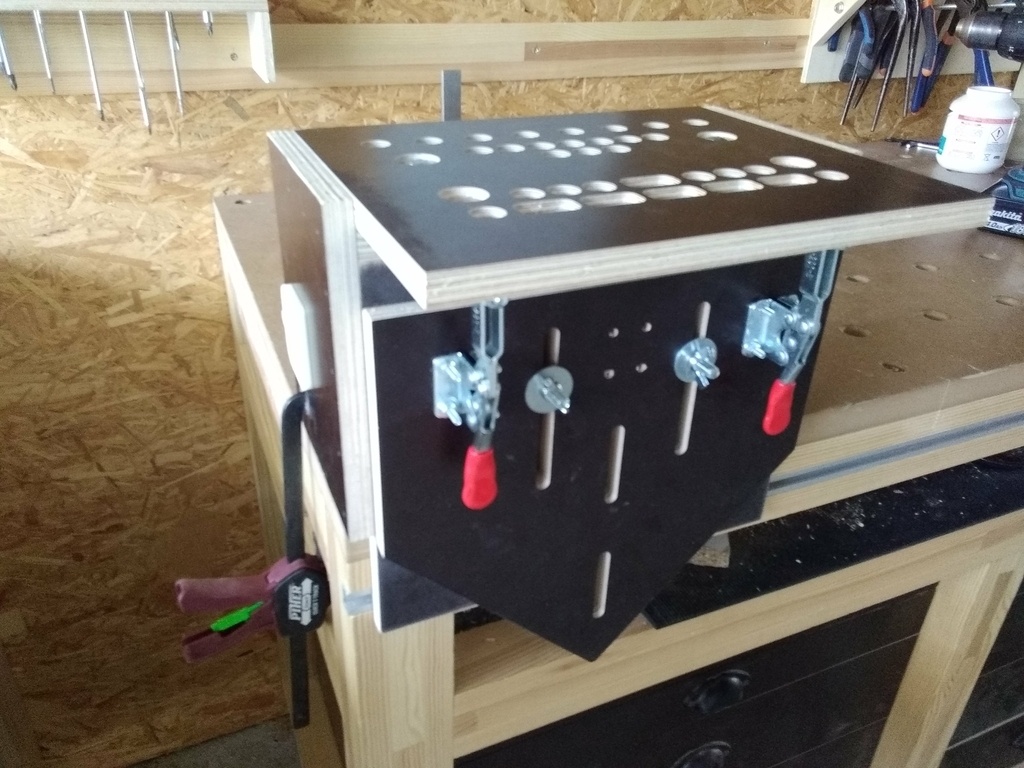

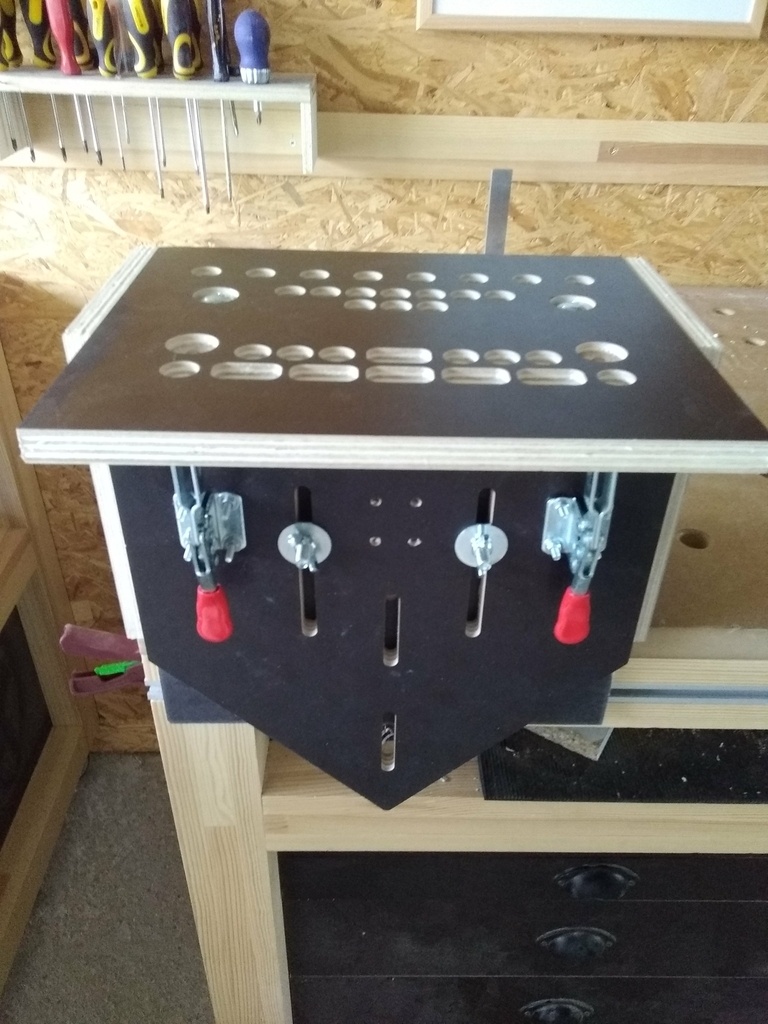

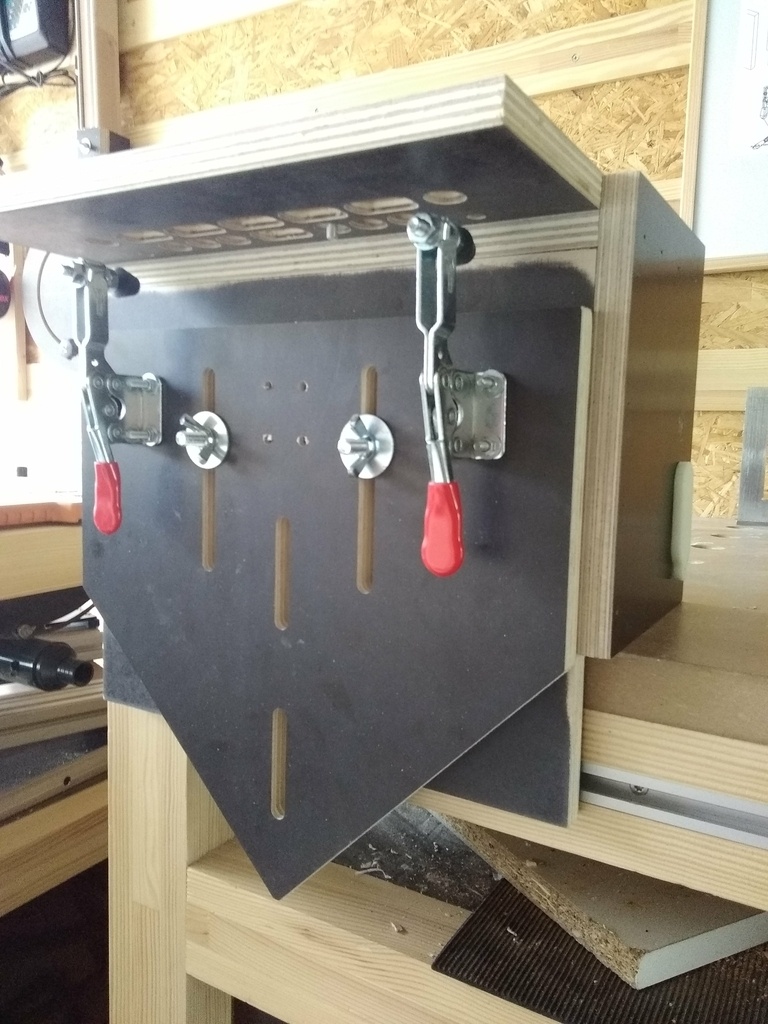

Assemblage de l'ensemble :

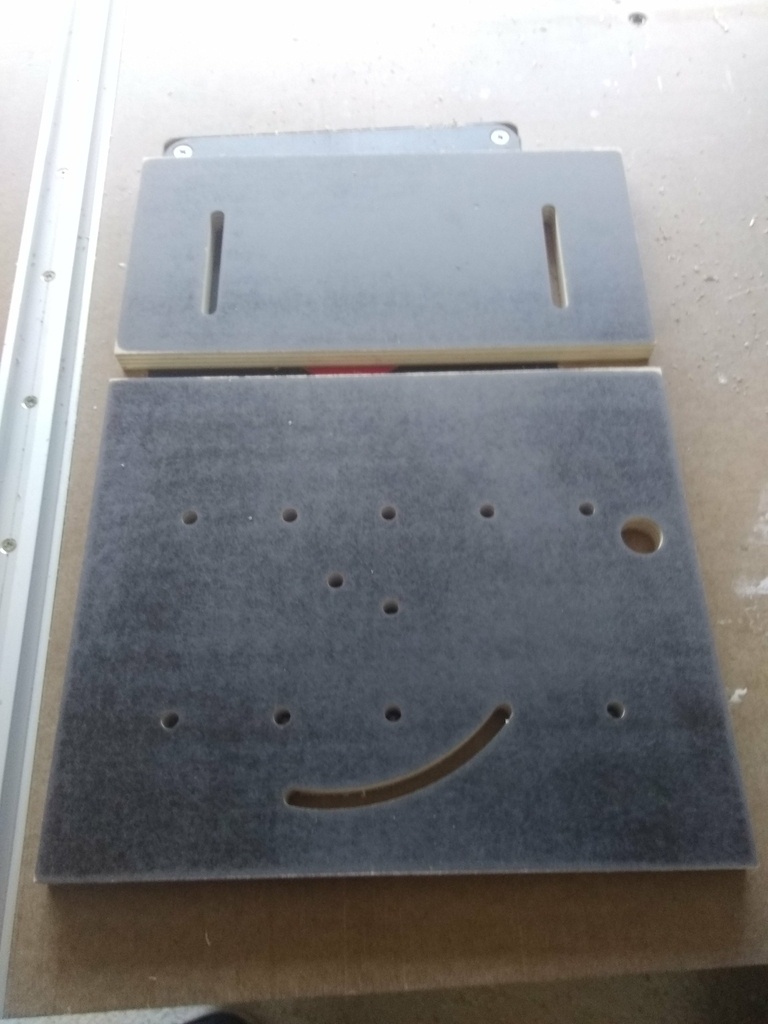

- ponçage grossier du film bakélite (pour + d'adhérence)
- colle + cloueuse pneumatique
