Gabarit ou compas pour défonceuse

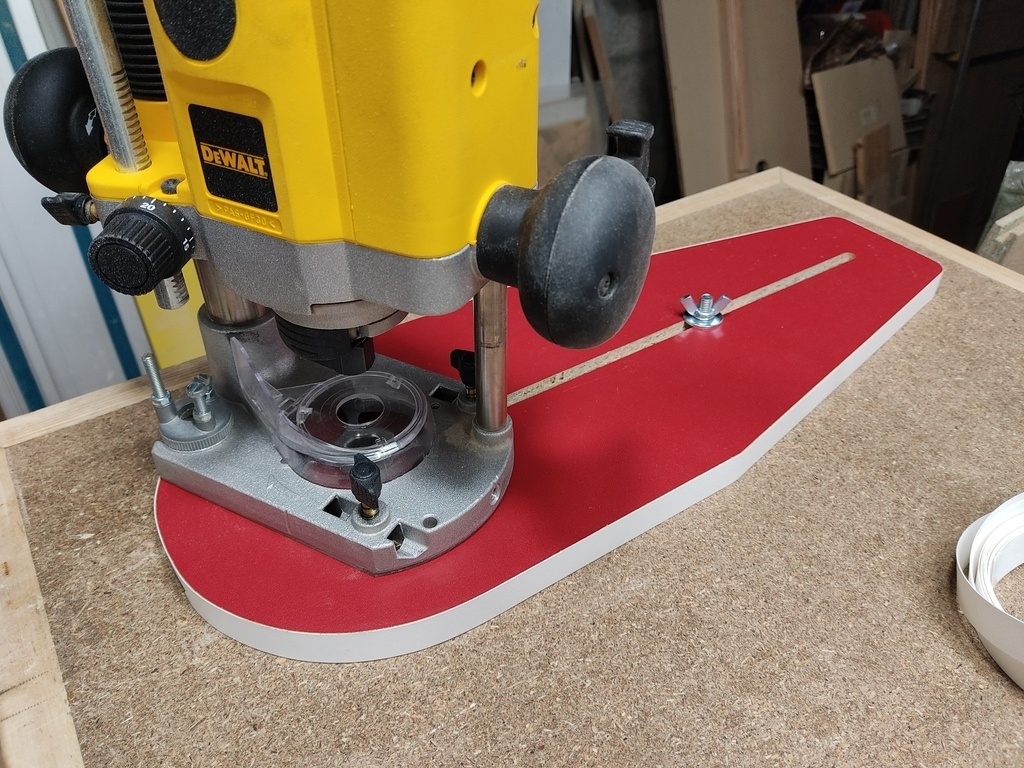

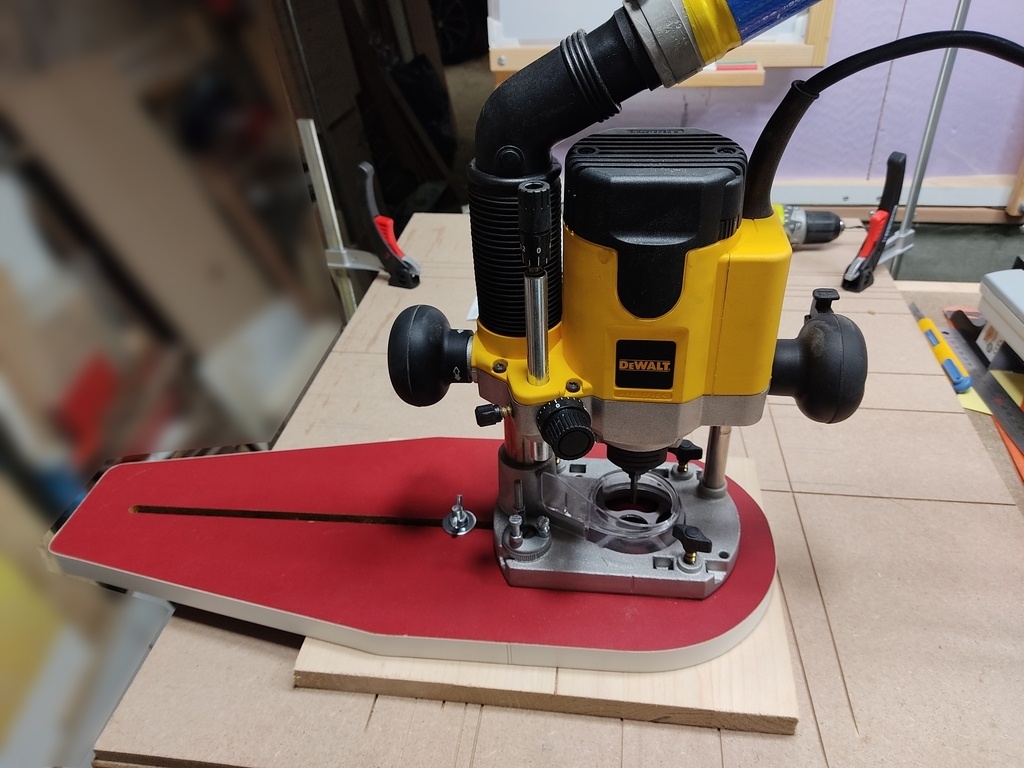

En prévision d'une future création, j'ai réalisé le fameux gabarit de "toutenbois" pour faire des cercles à la défonceuse.
Je suis parti d'une tablette en mélaminé de 19mm d'épaisseur.
La tablette faisant 600mm de longueur, j'avais une marge de 100mm, ce qui m'a permis d'affiner les réglages de ma défonceuse avant d'attaquer le panneau complet.

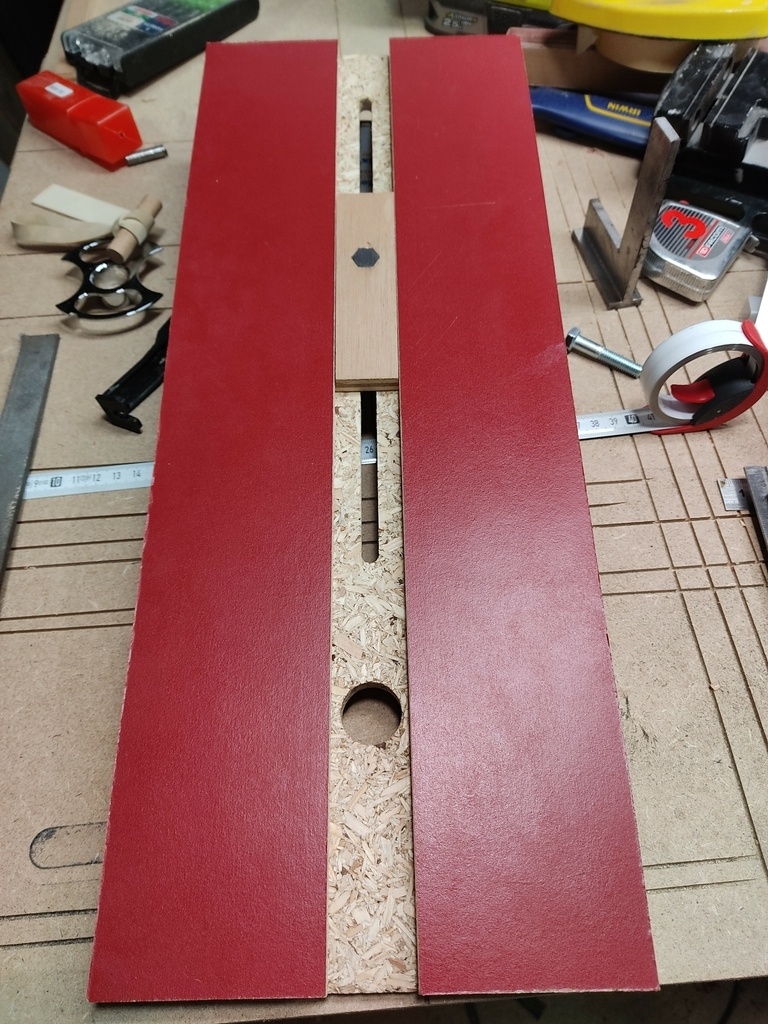

Tous les usinages sont faits au guide parallèle, pour être sûr de la correcte symétrie, j'ai usiné le panneau dans un sens puis dans l'autre.

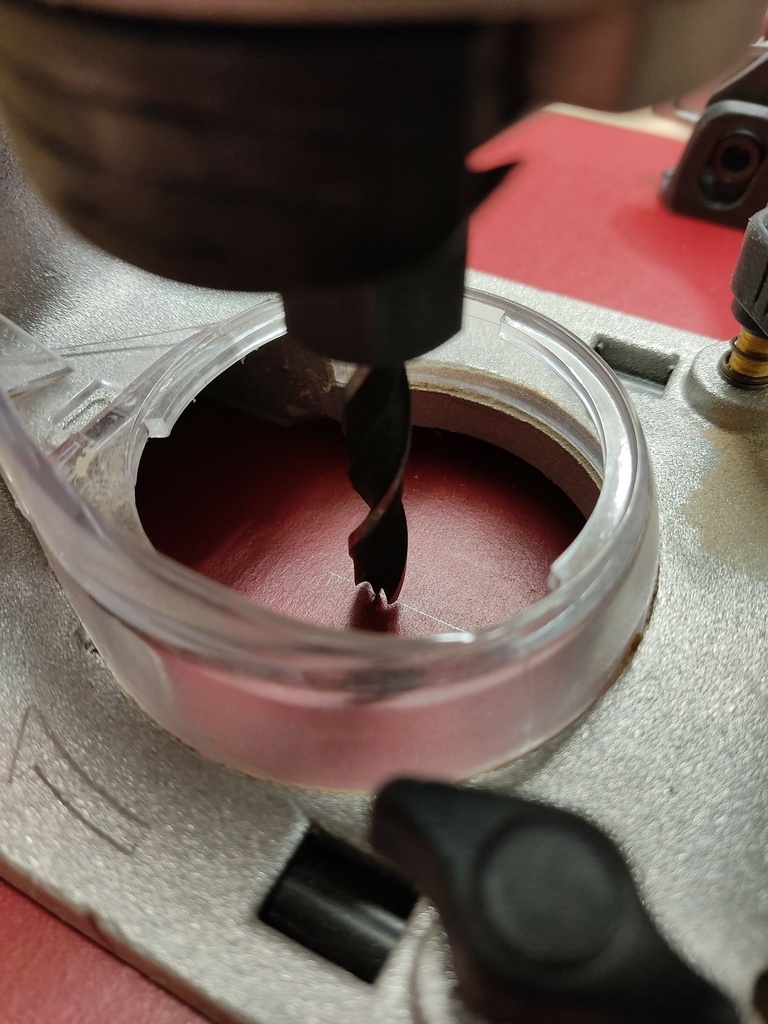

Pour la rainure centrale, j'ai recoupé un foret bois de 8mm afin de le mettre dans la pince de ma défonceuse pour plus de précision.

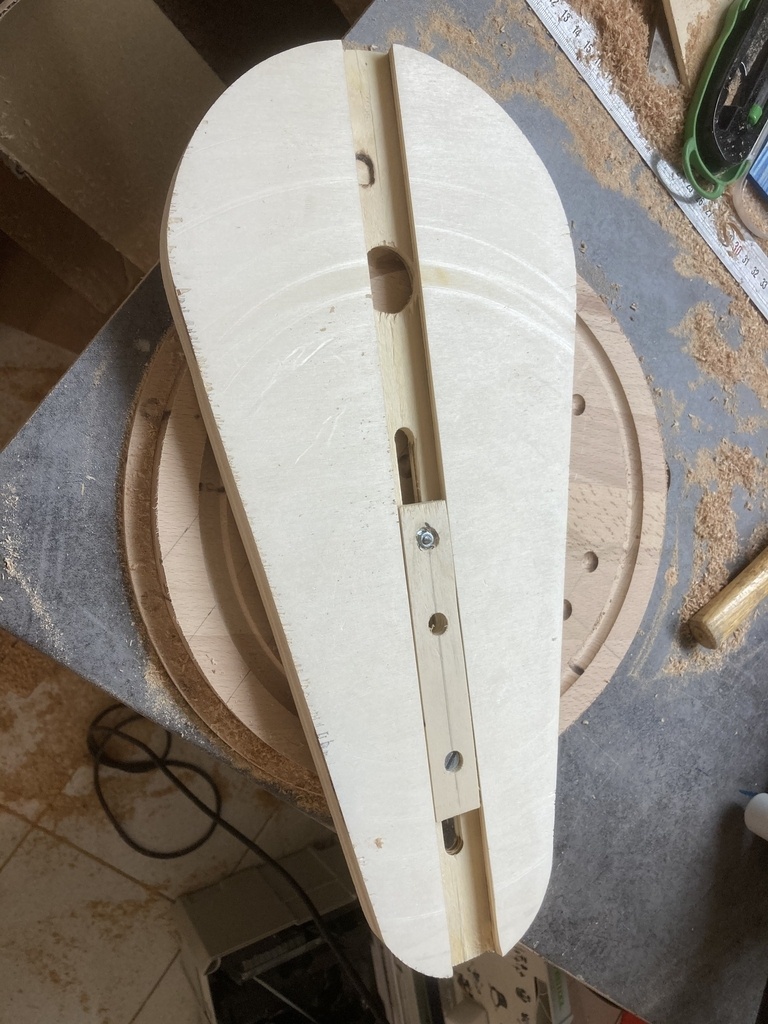

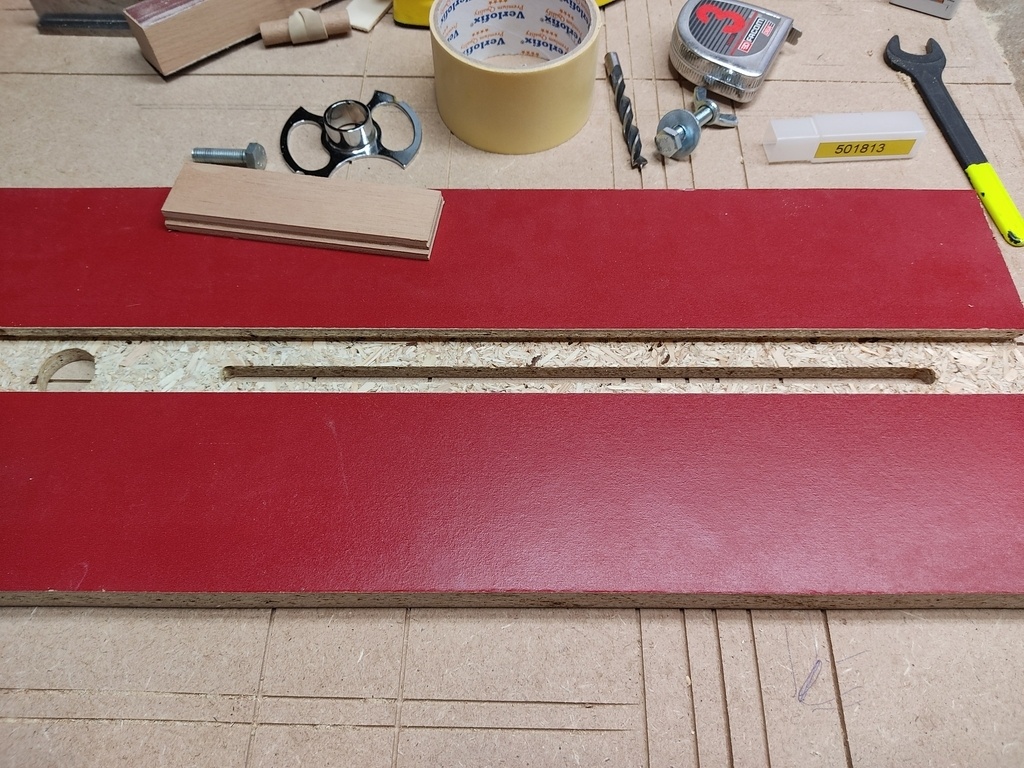

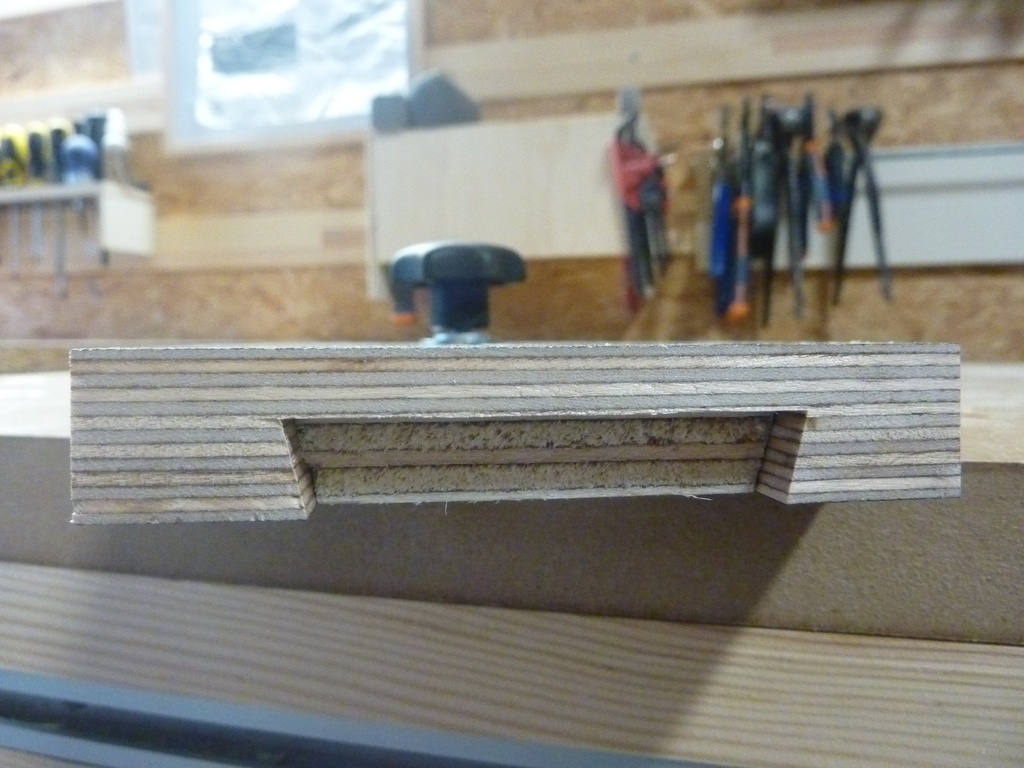

Pour la glissière, n'ayant de scie sous table, j'ai fait les usinages avec mon affleureuse et son guide parallèle, la pièce étant bloquée avec du scotch double face.

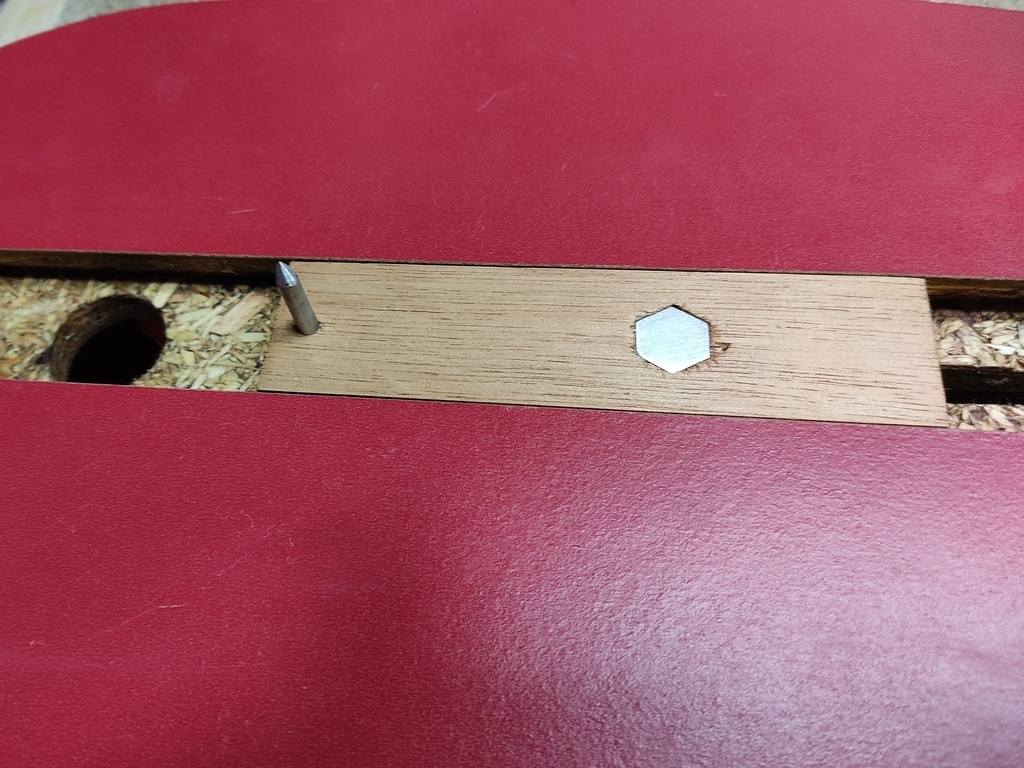

Pour le boulon, je l'ai noyé dans la glissière en dégageant son emplacement au ciseau à bois.

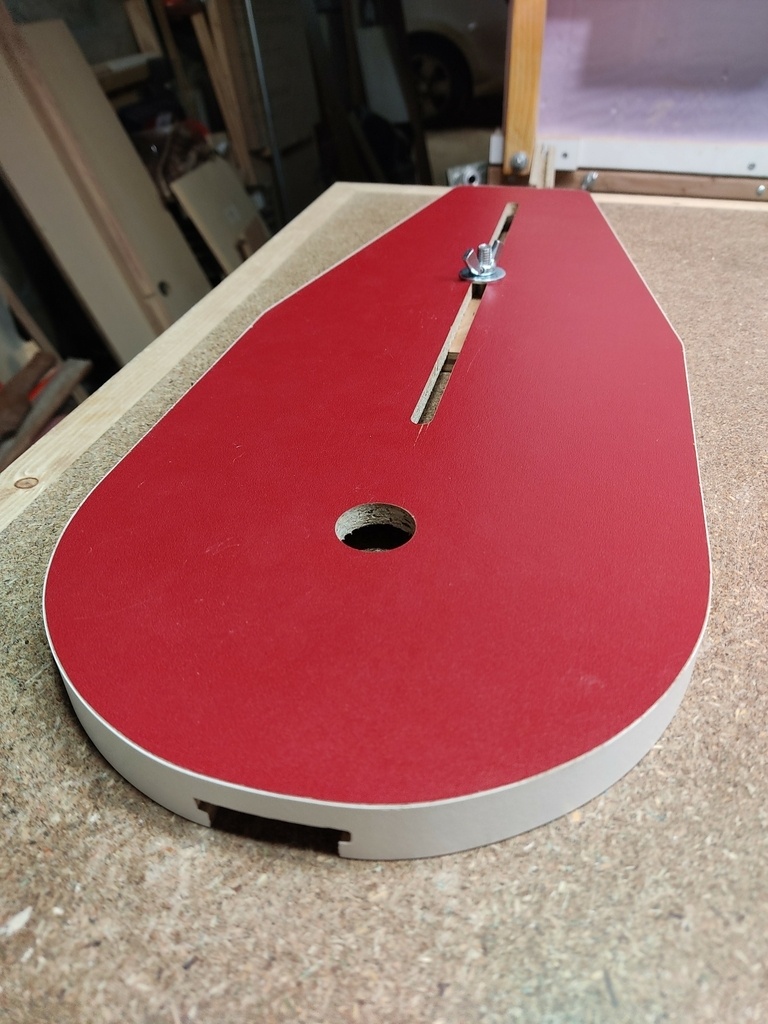

Pour la finition, un chant autocollant blanc et pour faciliter la glisse, j'ai appliqué de la cire.


Discussions

legandar02 a publié la création "Gabarit ou compas pour défonceuse".
il y a 3 ans
Goulipao
( Modifié )

Trop fort, j’ai fait la même chose ce week-end! 😄

Goulipao

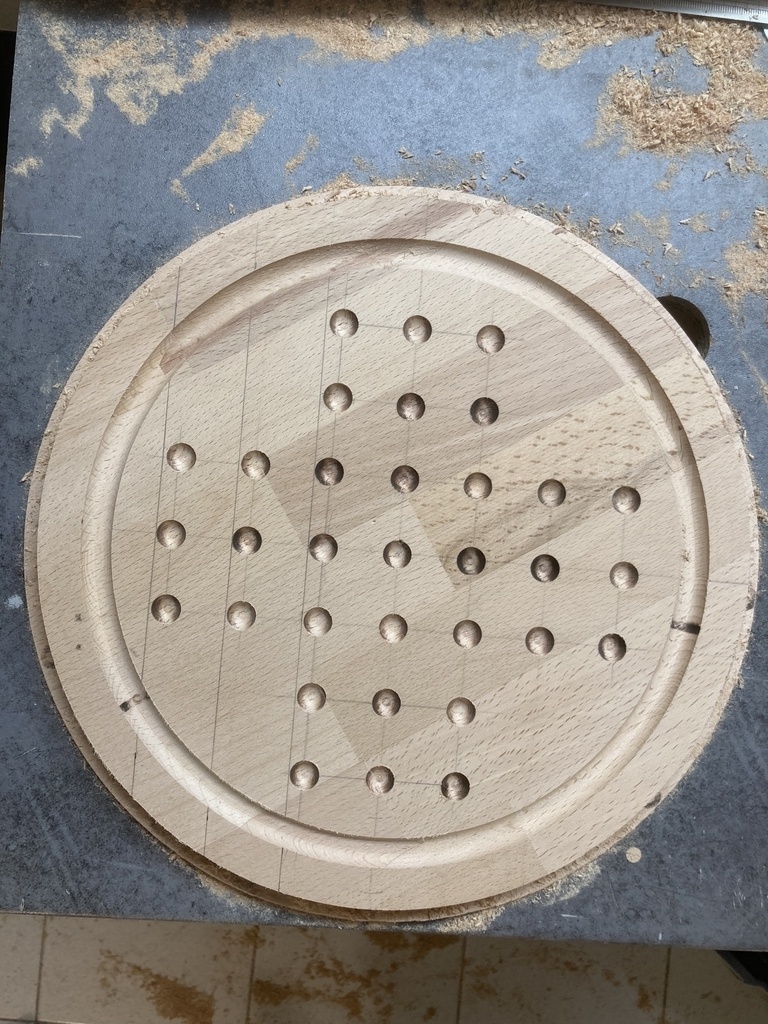

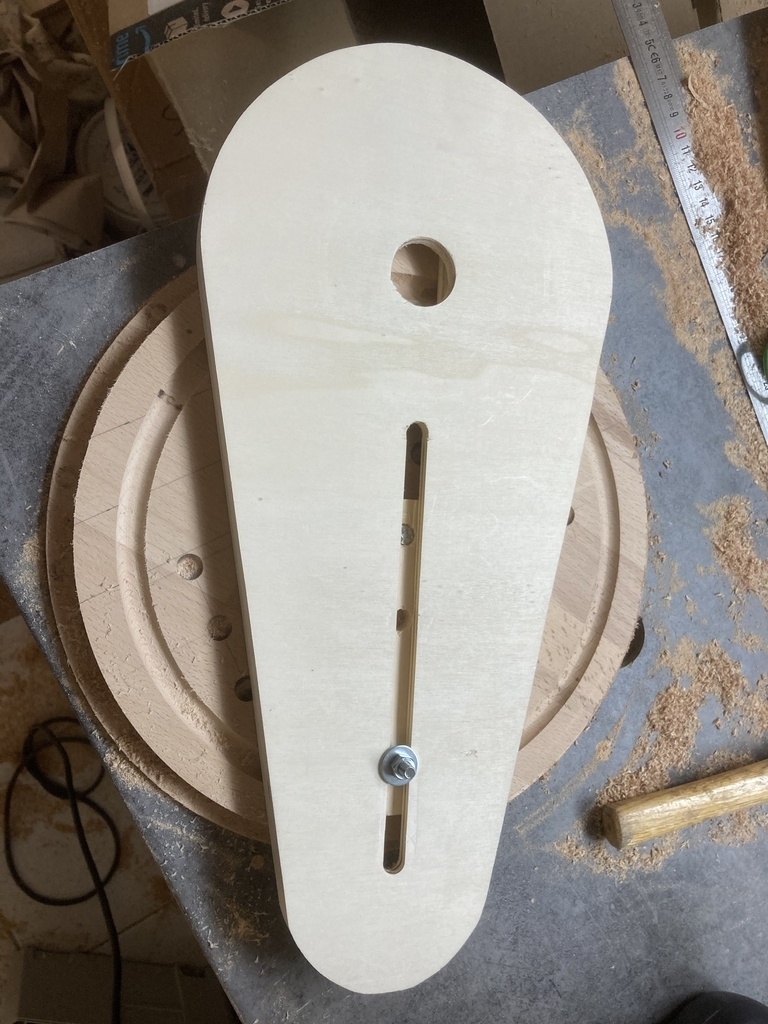

Voici ma version (par contre j’ai fait une rainure avec une fraise à queue d’aronde) et mon 1er test.

legandar02

Goulipao pas mal du tout, pour l'instant j'ai juste testé sur des petits cercles mais j'attends de voir sur un cercle de 600 mm de diamètre 😉

Vic66
( Modifié )

Belle réalisation ! Petite question, la défonceuse est maintenue par la bague à copier !

legandar02

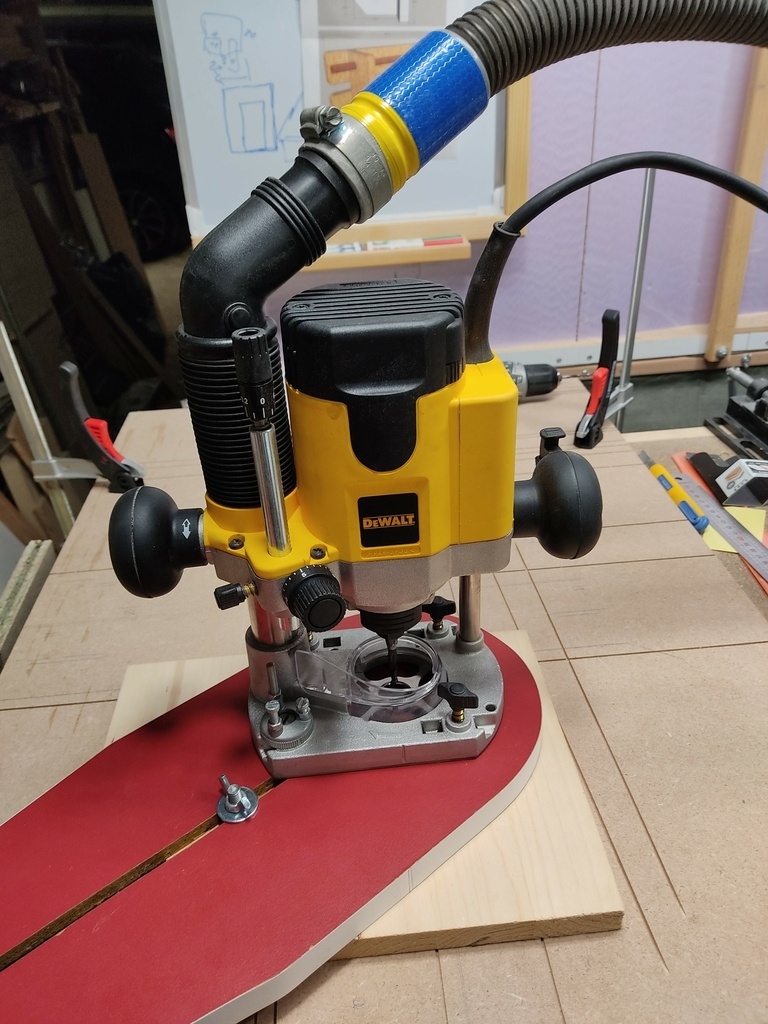

Tout à fait, c'est le gabarit qui tourne autour de la défonceuse.

Vic66

legandar02 👍 merci 😉

Goulipao

Vic66 si tu veux plus de précisions sur ce gabarit, voici les liens des vidéos de Toutenbois
youtube.com/wa...h?v=6GjqYIZNWbY
et youtube.com/wa...h?v=gdmN4-ZnF-E

Vic66

Goulipao Merci ! J'utilise un système très simple depuis des années, mais qui sait !? Quand je voudrai le remplacer 🤔

Marc Janod

Vic66 la limite du système avec les barres est le rayon mini. avec ce gabarit tu peux approcher la dizaine de mm.

Vic66

Marc Janod il est vrai que le système que j'utilise n'est pas adapté pour des minis rayons. J'utilise les mèches cloches ou Forstner dans ces cas là.

LionelDraghi
( Modifié )

Joli réalisation. La couleur, pour un guide, ça nous change un peu du traditionnel agglo verni ou du contreplaqué, et elle va bien avec le jaune DeWalt!

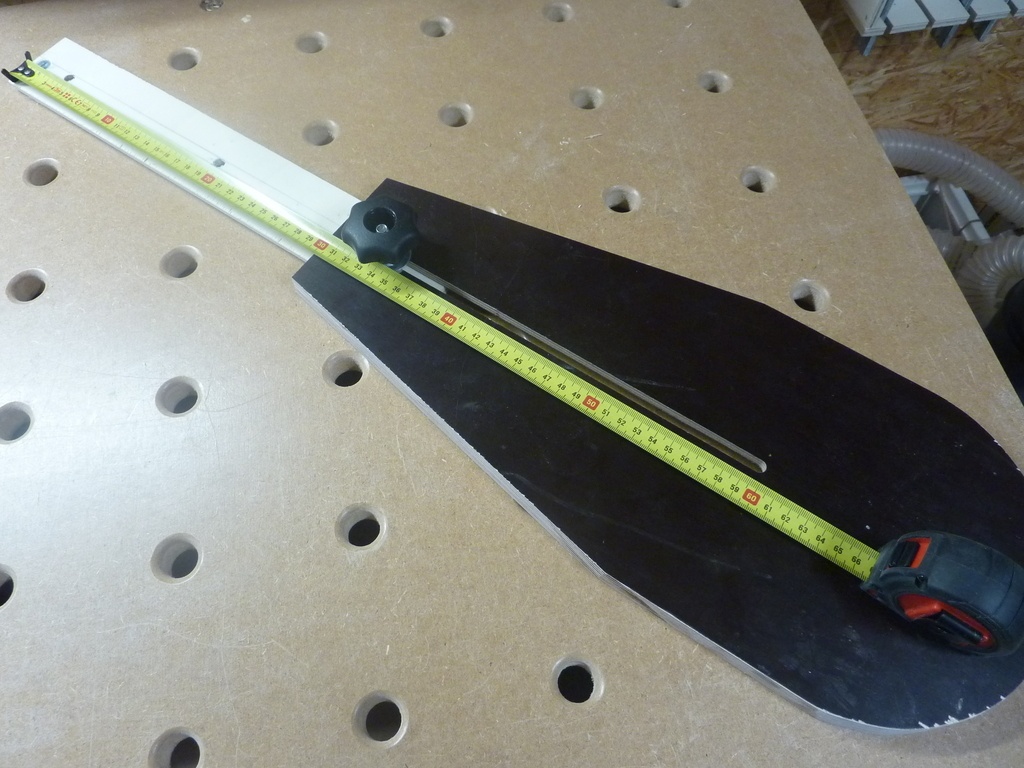

Je reconnais que j'ai eu la flemme de le faire, j'ai acheté un guide similaire en alu made in China qu'on trouve pour une trentaine d'euros.

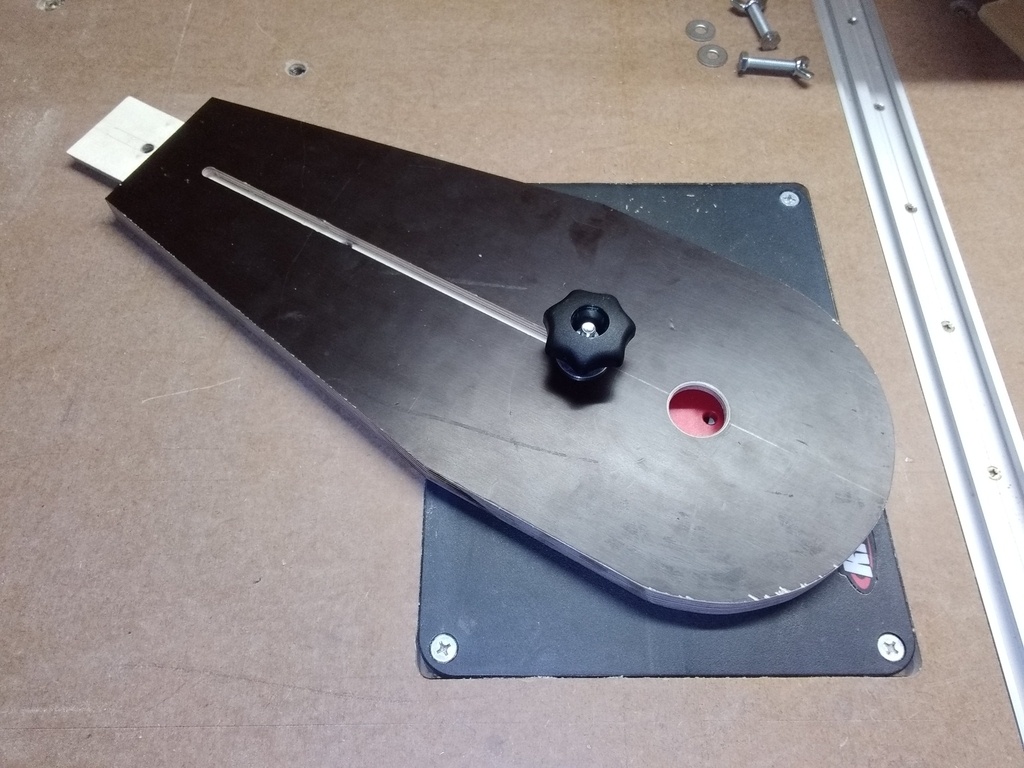

Une idée que j'ai trouvé intéressante, c'est d'utiliser la semelle (qui est bien large et épaisse sur ton guide), pour d'autres usages : sur le guide chinois, il y a des paires de perçages symétriques par rapport à l'axe de la fraise, dans lesquels on peut visser des goupilles pour faire un auto-centrage, pour mortaiser par exemple.
C'est simple à ajouter.

Mais on peut être gourmant, et imaginer une grenouille de charpentier (pour centrer ET maintenir la fraise verticale quand on avance).
Ou un guide parallèle plus grand que celui livré avec la défonceuse.
Et une poignée verticale vissée dans la rainure que tu as faite pour l'axe de rotation...

Ca donne envie de se lancer!

legandar02

Merci 😉
Je vais jeter un oeil sur ce gabarit chinois.

LionelDraghi

Le principe, c'est juste deux pin de chaque côté de la fraise : finewoodworkin...-for-the-router

Nidam

LionelDraghi aurais tu des photos pour le mortaisage stp ?

LionelDraghi
( Modifié )

La grenouille appliquée au mortaisage se fait généralement par un gabarit à fixer à la pièce exemple ici, il y a plein d'exemple sur le net. (chercher "self centering mortising jig")

Ce dont je parle, c'est la même chose, mais fixé à la semelle de la défonceuse, un exemple ici, mais c'est plus rare.

Encore mieux, car encore plus simple, et encore plus rare : utiliser les deux pivots mentionnés ci-dessus (ou d'autres) et deux rainures circulaires.
Les guides pivotants sont incroyablement sous-utilisés, alors qu'ils ont facilement cette qualité d'auto-centrage, en plus de la simplicité. Tellement sous-utilisé que s'en est dur de trouver une image!
Mais en voici une quand même :-)

Nidam
( Modifié )

LionelDraghi c'est une bonne idée ça, merci! Je vais essayer de creuser ça :)

Marc Janod
( Modifié )

yes ! le chant blanc c'est la grande classe !

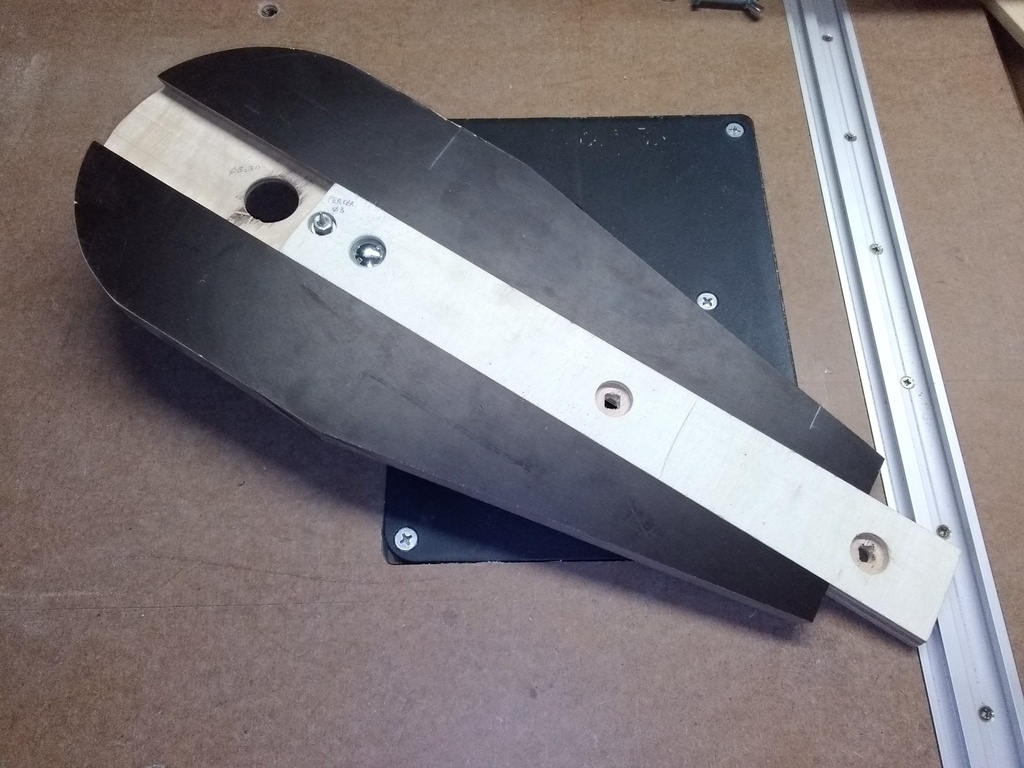

j'ai fait le mien avec une queue d'aronde et aussi la possible de retourner le compas pour tracer jusqu'à un rayon>660mm

et comme dit lionel, la poignée facilité la rotation
