Pour l'amateur, la fabrication de joints à queues droites avec une scie sous table est une tâche intéressante. Des gabarits simples existent, mais ils sont difficiles à ajuster et la moindre erreur se répète toute au long du joint.

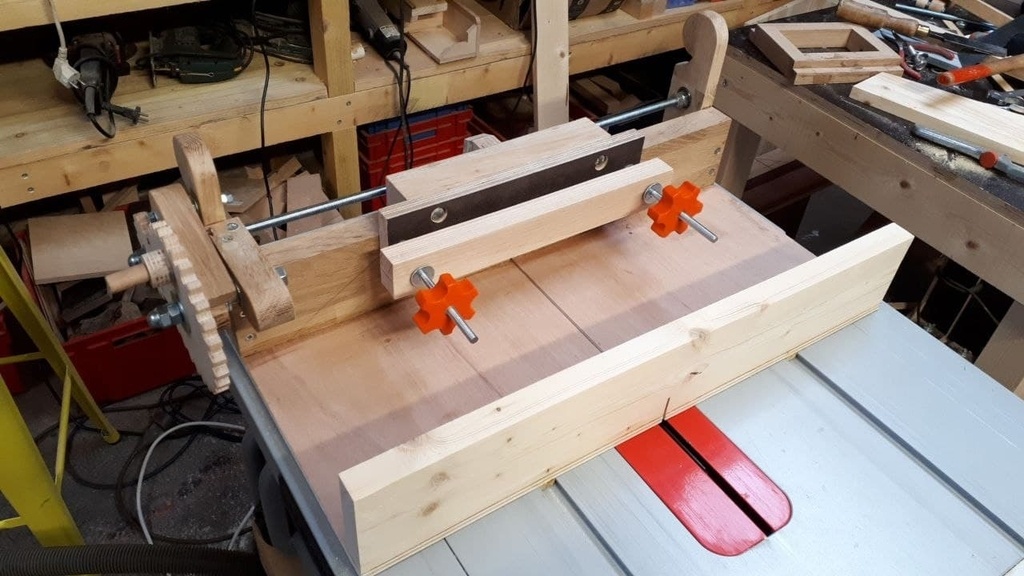

Le gabarit à vis tente de corriger cela, et a l'avantage de permettre des dents de taille variable. On peut trouver sur l'internet des solutions qui utilisent des tiges filetées en pouces. Cependant, en France, nous utilisons le plus souvent des tiges filetées métriques et des lames de 2,8 mm de large (7/64") ou 3,2mm (1/8". On peut trouver des lames à dents plates en largeur métrique, mais elles sont onéreux et ont des diamètres limités, car elles sont faites pour des scies à rainurer, et ont donc une profondeur de coupe limitée sur une scie sous table.

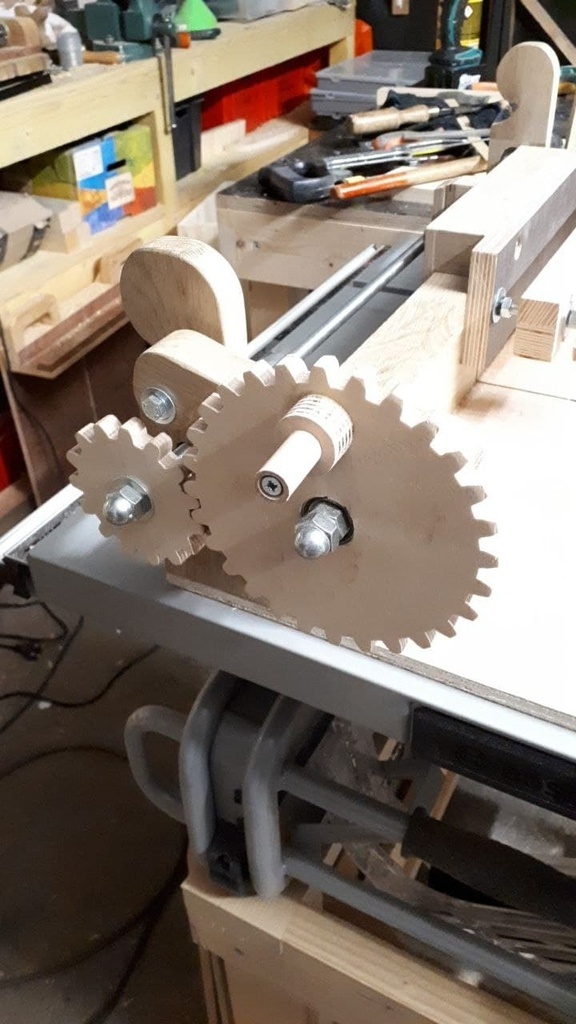

Une solution est d'avoir une sorte de démultiplication. J'ai choisi une tige filetée M10 qui a un pas de 1,5mm. Afin de l'utiliser avec une lame de 2.8mm, j'ai fabriqué deux pignons en contreplaqué bouleau finlandais 10mm avec 15 et 28 dents. Un tour de la plus grande roue dentée fait avancer la vis M10 de 2,8mm.

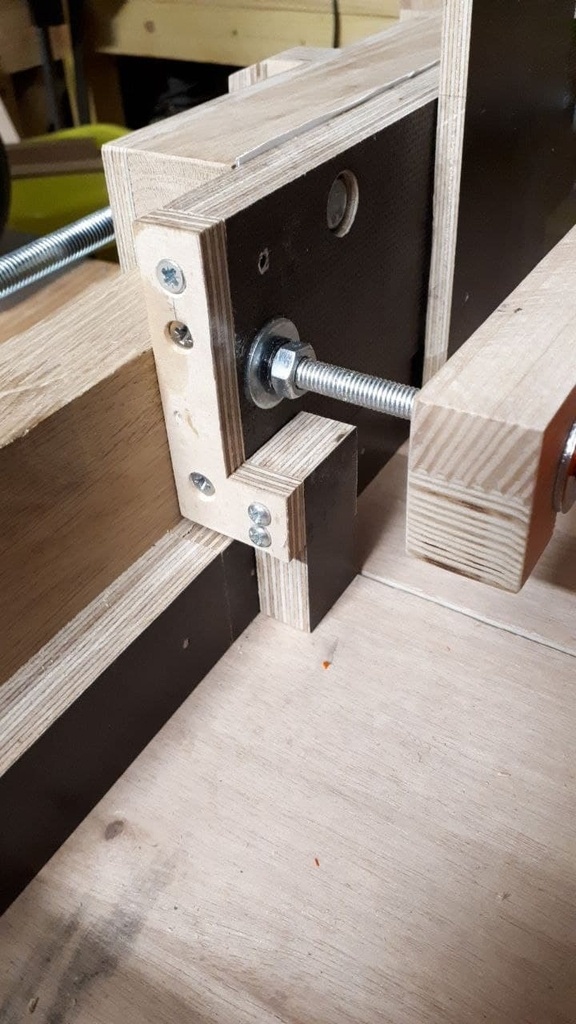

La tige filetée est maintenue par des roulements à billes.

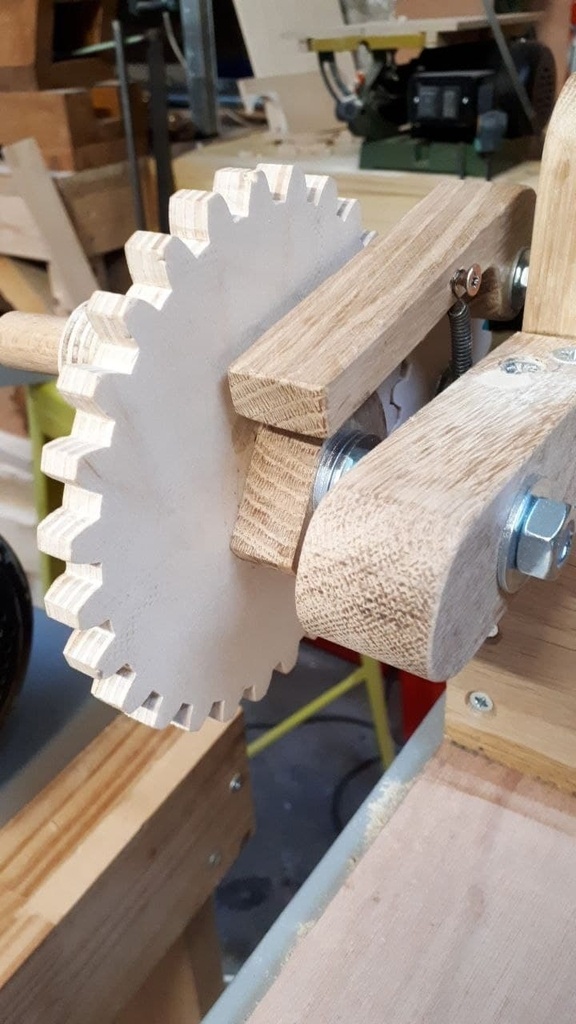

Le "clacker" d'Ed Stiles est placé derrière la plus grande roue dentée afin que je puisse sentir le point zéro à chaque tour.

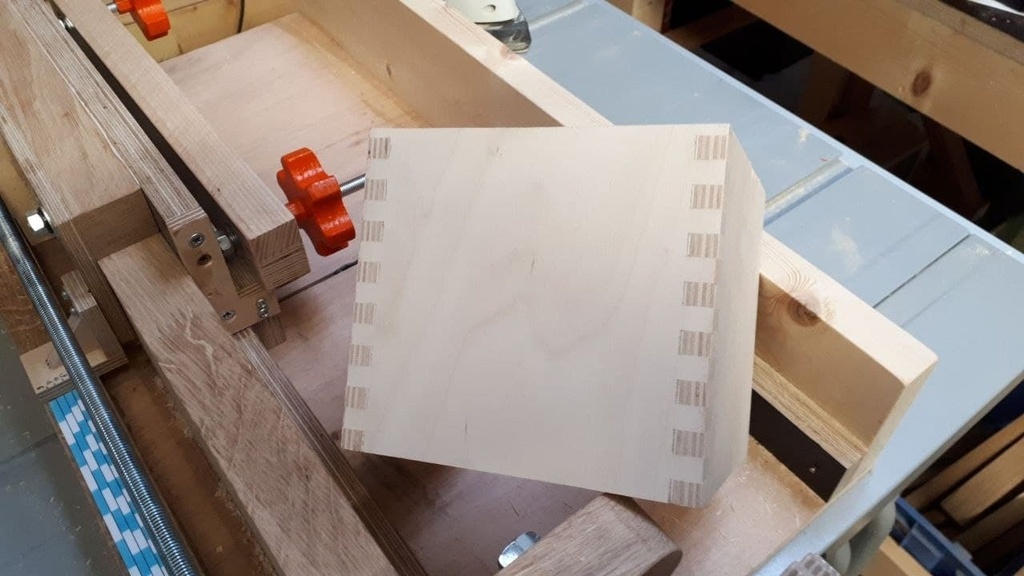

Mon gabarit est un prototype fonctionnel, les premiers tests montrent que les coupes sont conformes aux attentes, mais il évoluera probablement avec l'usage.
Ed Stiles box joint jig : youtube.com/wa...h?v=JYxDXHGRRrk
Matthias Wandel screw box jig : youtu.be/yuFHurrWswQ

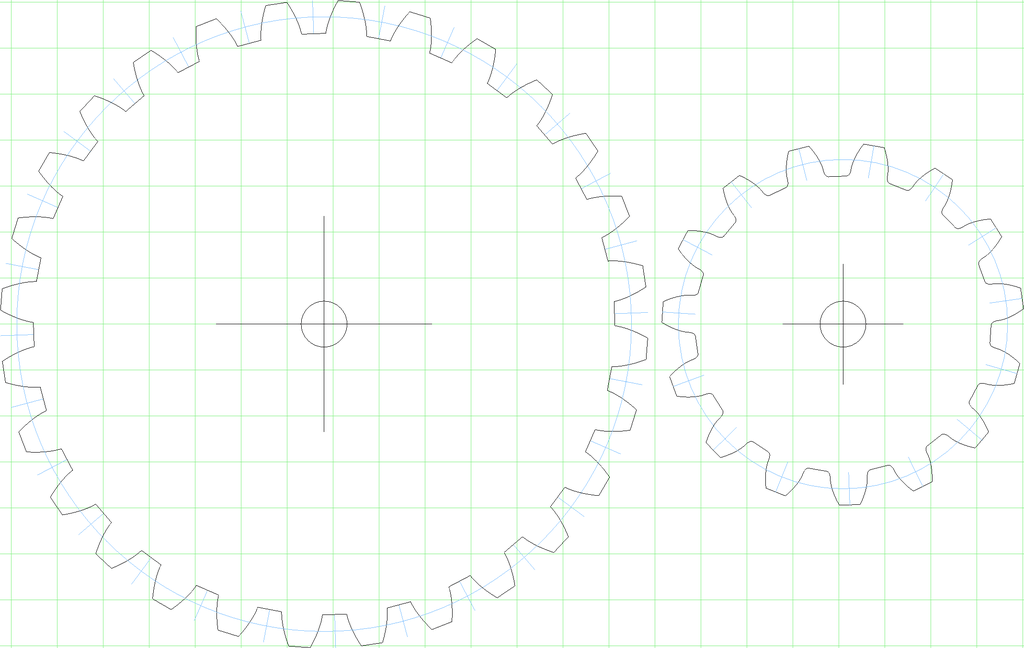

J'ai utilisé le générateur d'engrenages de Matthias Wandel pour réaliser les pignons. youtube.com/wa...nZkA&t=336s
Licence
Discussions
Très intéressant, merci pour le partage !
Excellent!
Je trouve ça génial ce genre de réalisation qui montre la réflexion autour de ces gabarits ! (Même si j'ai choisi de me faciliter la tâche en faisant directement aux outils à main pour m'éviter de faire des gabarits !) . Bravo!
Salut, si je peux me permettre, et je le fais, l'avantage d'un gabarit, c'est sa potentielle duplicité, répétabilité, copiage en somme ( la fameuse copitabilité !!!!) Bien souvent le temps passé à faire un gabarit exploitable, cad, propre/nickel, fait que svt ils sont gardés précieusement, pour des usages à plus ou moins loin termes... A usage unique, en revanche, je te rejoins totalement. :)
contreforme Complètement !
J'ai ajouté un bloc d'arrêt au chariot qui est taillé à la lame. Ed Stiles suggère un morceau d'aluminium, mais je préfère un bloc de bois que je peux tailler et remplacer au besoin.
J'ai également ajouté une bande de bois remplaçable qui soutient la coupe et évite l'arrachement. Elle est maintenue par de petits clous, ce qui permet de la changer facilement.
