Voici le premier projet de ma micro-entreprise nouvellement créée. Premier meuble qui fera partie d'un ensemble destiné à faire un bureau.
Et disons que c'était un projet ambitieux... le genre où on se dit certains jours : "Mais pourquoi j'ai proposé un truc pareil ?"

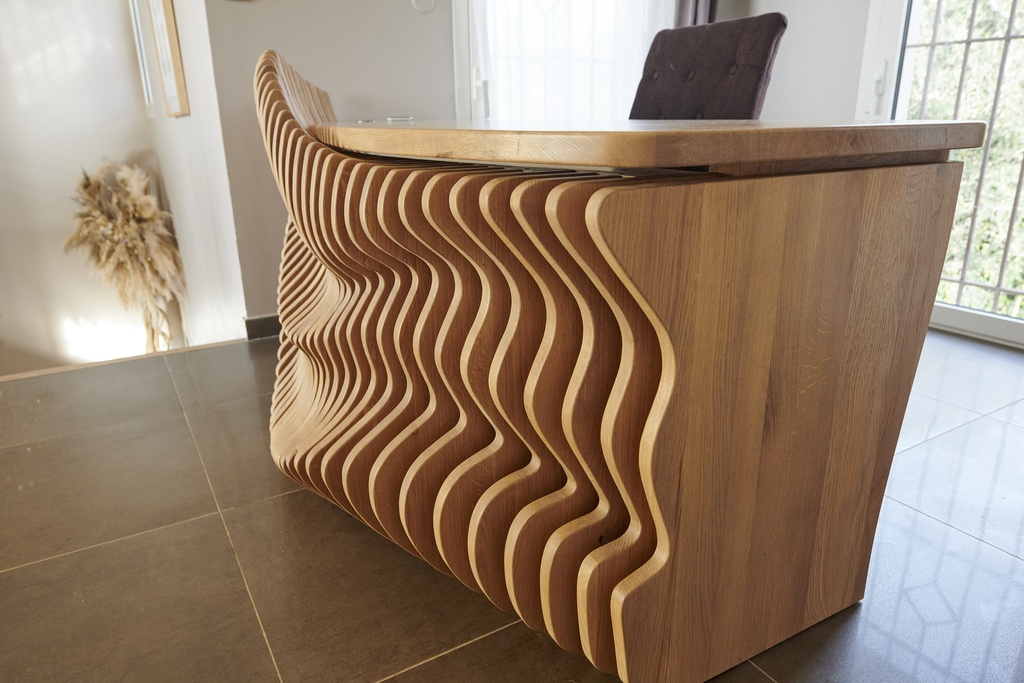

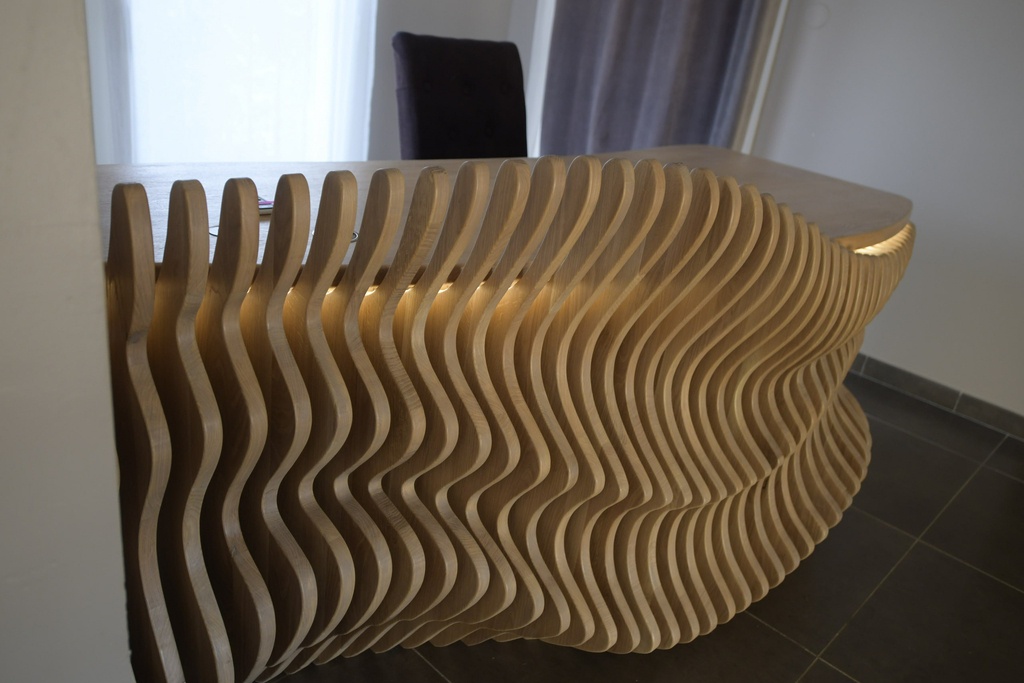

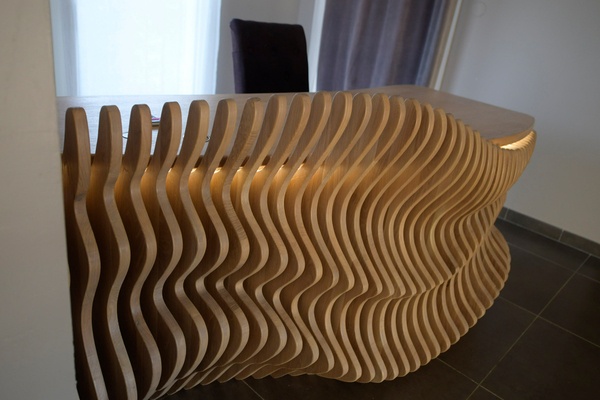

Ce genre de design est communément appelé "Parametric desktop" sur internet. L'idée : un nombre variable de tranches de bois usinées de telle sorte qu'une fois assemblées ça ressemble à quelque chose.
La modélisation est la première difficulté. Après quelques heures à essayer de dompter les plug in de sketchup pour arriver à un résultat décevant, on a finalement commandé les fichiers CNC sur internet pour quelques euros. Le temps c'est de l'argent...
Bon après on n'avait pas de CNC. Car ces meubles sont très souvent un ensemble de tranches en CP découpées à la CNC et assemblées avec des tiges métalliques.
Ici j'ai fait différemment : Impression sur papiers des patrons échelle 1 à partir des fichiers pdf. Puis chaque tranche en chêne massif abouté a été découpée à la SAR puis poncée à la ponceuse stationnaire Triton, parfaite pour le job. C'est long, très long...

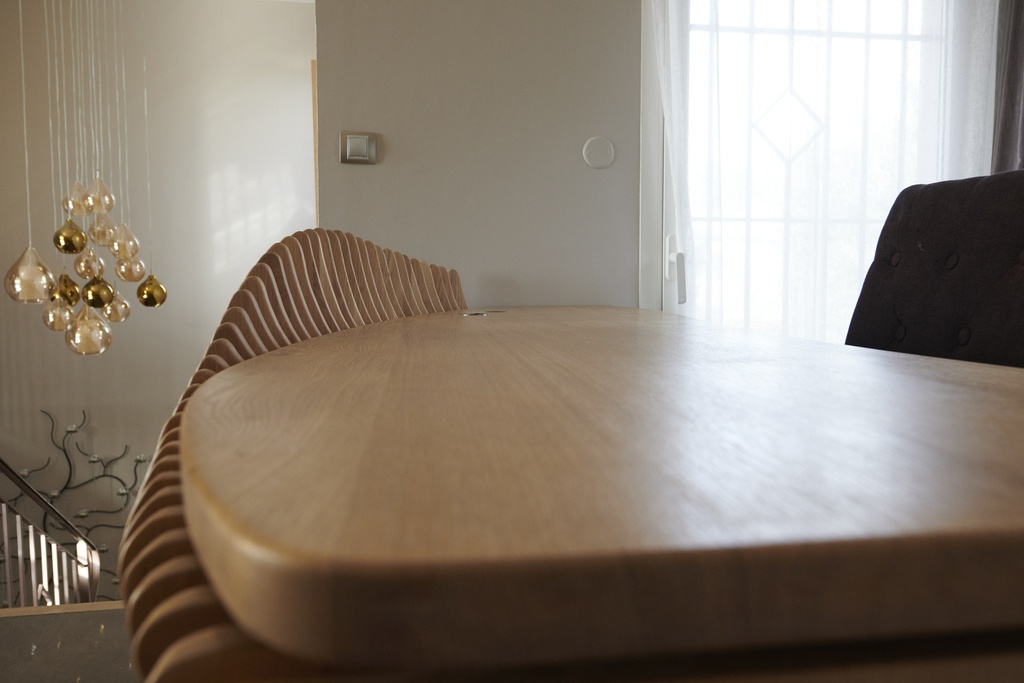

Le plateau est en chêne de 35mm. Les courbes suivent au mieux le contour du tour de bureau.

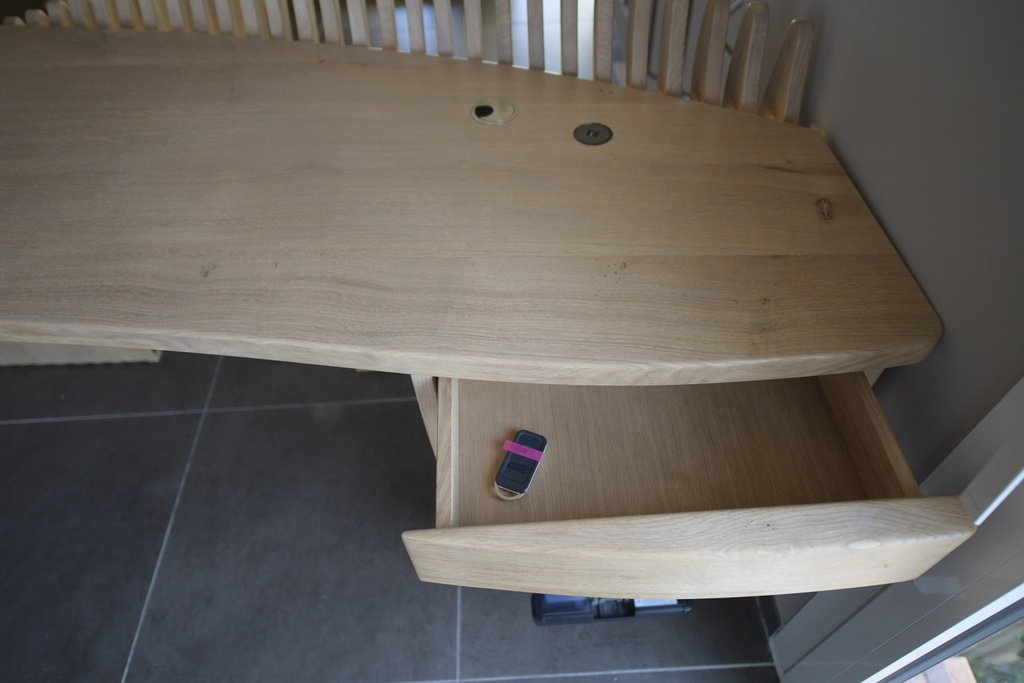

Petit tiroir dont la façade suit le profil du plateau aussi. Car dans ce bureau il n'y a aucune ligne droite bien sûr
Un ruban de LED flexible vient s'intégrer sous le plateau qui est surélevé de 15mm par rapport au piétement. Le jeu d'ombres qui en découle est assez sympa.

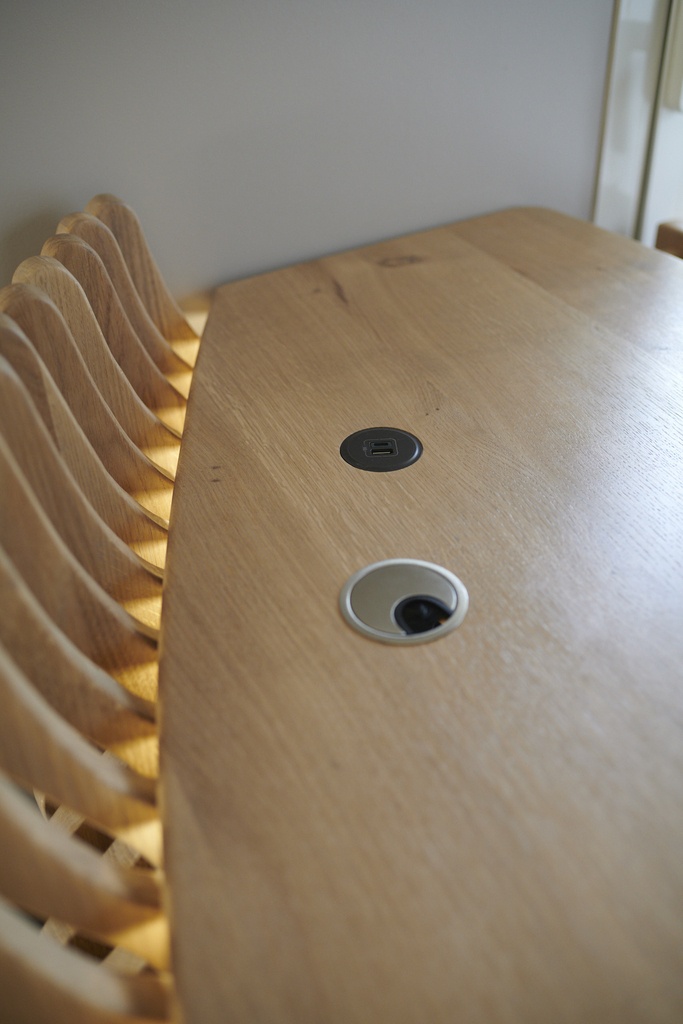

Un passe câble et un chargeur usb viennent s'intégrer dans la plateau de la manière la plus discrète possible. Et quelques prises encastrées derrière le caisson de l'imprimante permettent de ne voir quasiment aucun câble.
Bref 2 mois de boulot, sur mes jours de repos car cette micro-entreprise n'est pas mon activité principale. Mais au final, malgré de nombreux doutes, des heures à chercher des solutions, le résultat plaît à mes clients.
La suite de cette pièce sera composée d'un mur de rangement en latté chêne + panneaux perfect sense noir et de quelques autres bouts de bois par ci par là.
A bientôt
Publications associées
Licence
Discussions
Vraiment pas mal aussi bien au niveau design qu'execution
un bon début pour ton entreprise.
Merci
Magnifique travail!! Bravo
Merci
Classe! Et prometteur ;)
Merci !
Très beau rendu!
Merci
On a hâte de voir la suite!
Magnifique !!!!
Merci !
Bel ouvrage : original et beau.
Bravo
Merci
bravo le rendu est magnifique
je me suis essayé à ce jeux avec mon "plafond vague" et je sais que ce n'est pas simple
encore bravo
Merci. En soi il n’y a pas grand chose de compliqué. Mais le nombre d’étapes rend l’affaire assez chronophage
Bel effet! Bravo! Tu as de la chance de commencer par un beau meuble comme celui-ci!
C’est sûr, comme première expérience c’est stressant, mais formateur et valorisant.
Bonsoir!
Super rendu!
Tu dis que tu trouves sur internet des logiciels pour concevoir ce genre de meuble? Je suis super intéressé par curiosité peux tu m'en dire d'avantage?
Merci!
Merci. Les fichiers ont été créés avec 3ds max. Je n’ai pas pris le temps d’apprendre à utiliser ce logiciel. Sur le site Etsy on trouve des gars (en Inde apparemment) qui modélisent ces formes à ta guise.
Ils t’envoient des fichiers 2D et 3D, a priori destinés à un usinage à la CNC mais j’ai facilement converti certains fichiers pour intégrer ce bureau à mon projet SketchUp. Finalement j’ai édité un PDF pour imprimer les patrons à l’échelle 1. Beaucoup de manipulations en somme. Ce qui explique en partie les prix hallucinants de ces bureaux sur internet.
Bravo votre bureau est superbe !!
Merci
Très beau bureau, Bravo.
Merci
Bravo pour ce joli meuble et bonne chance pour la futur Entreprise
Merci !
Tres beau travail !!
Merci !
franchement bravo, c'est magnifique
Merci !
Très joli ! Bravo !!!
Merci
y a pas de limites , chez les compagnons en 1980 un chef d'oeuvre d'escalier avec ce principe (j'ai pas retrouvé de photos)
sinon d'autres idées ici , google.com/sea...41&biw=2133
google.com/sea...41&biw=2133

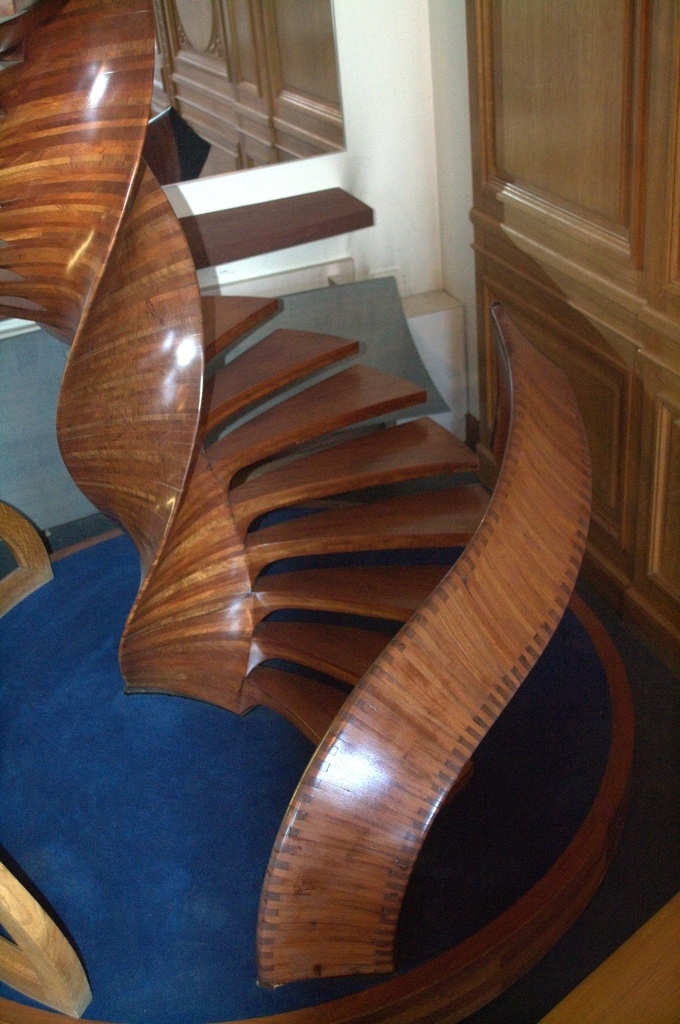

Bonjour Sylvainlefrancotois j'ai une photo d'une maquette.Est ce de ce model d'escalier que tu parles?
campion celui ci est connu, mais c’était un autre !
Le goya de Marseille
Pour une recherche d'originalité, c'est une réussite !
J'espère que tu l'as vendu au poids, ce bureau, car il doit peser un chêne entier !
Merci ! Dans ce projet le prix du bois est bien inférieur au prix de la main d’œuvre
Waouh ! C'est un beau bureau. Bravo.
Merci !
Bravo! Le problème du paramétrique c'est que, souvent, aucune pièce n'est similaire. alors modéliser ça avec sketchup c'est long..
Je ne veux pas faire de pub pour un logiciel payant mais les dernières version de Rhino ont intégrées le plugin nommé "Grasshopper". Il permet de modéliser de façon algorithmique et fait tous les changements en temps réels selon l'évolution de tes paramètres. Je l'utilise beaucoup depuis mes études et, après quelques années, je continue d'apprendre à l'utiliser. Il est donc un peu long a vraiment bien prendre en main. Mais il apporte une énorme liberté formelle.
Je peux donner un coup de main s'il faut pour modéliser ce genre de meubles.
Voilà. Encore bravo pour le bureau, il en jette!
Merci pour l’info. En effet SketchUp n’est pas le logiciel le plus adapté pour ce genre de modélisation, malgré certains plug in qui permettent de rendre la chose réalisable. Je jetterai un coup d’œil à Rhino
très belle pièce, aboutie et originale, très prometteur pour la suite de votre entreprise ! Bravo
Merci
Waow !!! Quel rendu et quelle originalité !!! Bravo, tes clients doivent êtres super satisfaits !
Merci oui ils sont ravis
J'adore! Bravo :)
Merci
très jolie
tu as un lien sur le site ou tu as trouvé les plans ?
tu as assemblé comment les panneau entre eux ?
SAR c est quoi ?
TU as monté une micro entreprise comme
ébéniste ? merci
Tu trouveras les fichiers sur Etsy « parametric wood CNC »
Les panneaux sont assemblés avec des tasseaux cachés par un placage en CP chêne sous le plateau.
SAR : scie à ruban
J’ai passé un CAP menuisier agenceur. Le plus simple. Ce qui m’a permis de créer une micro entreprise, « fabrication de mobilier et industrie connexe de l’ameublement »
Bon week-end
Je le trouve très très beau aussi. Bravo !
La question de fred01 est intéressante. Est ce qu'il y a aussi un maintient des différentes lames entre elles en bas ? Touchent elles le sol ou seulement les joues ? Est ce qu'on peu voir sous le bureau ?
Bonne réussite pour la suite.
trente six seb merci.

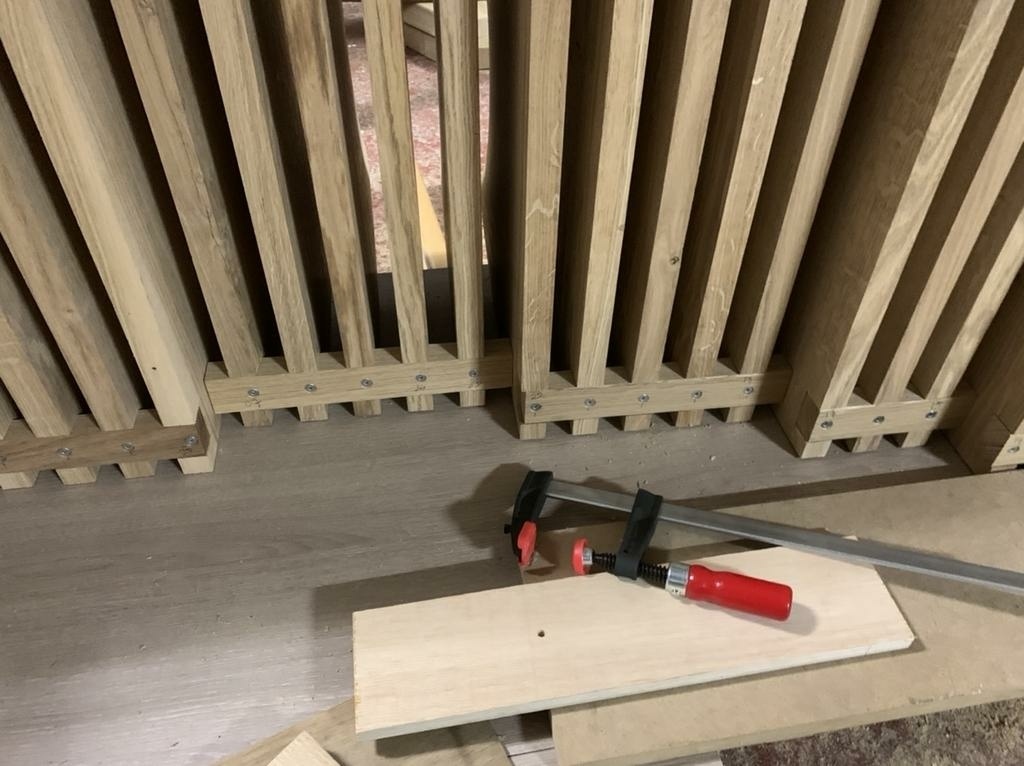

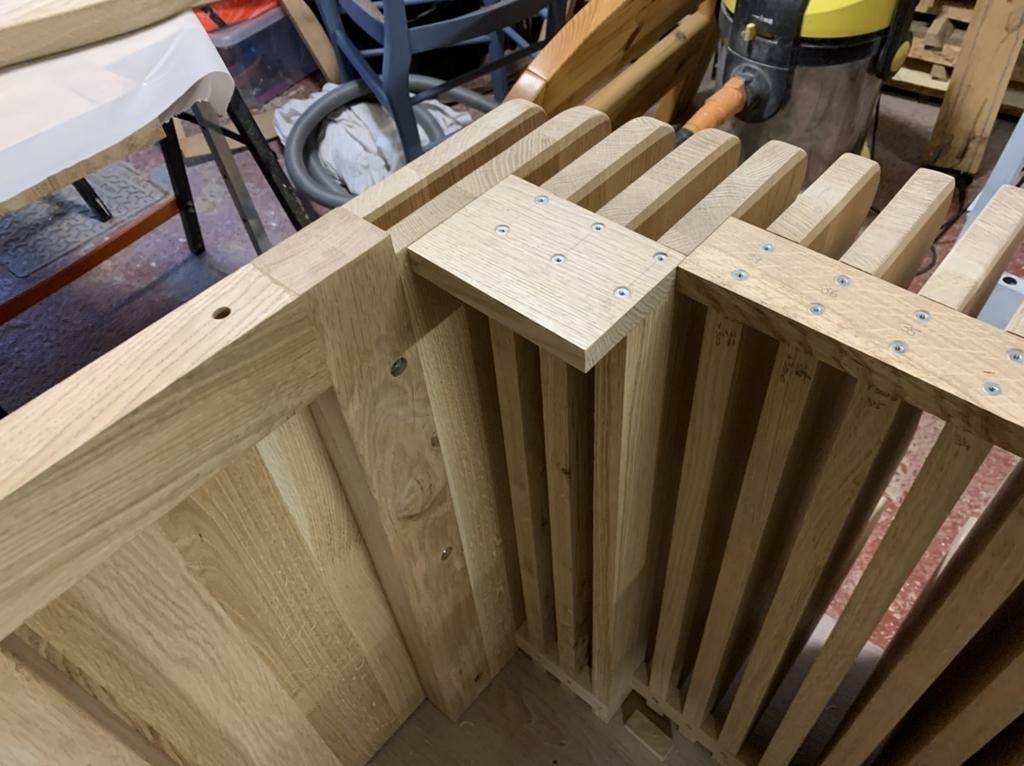

Voici quelques photos illustrant l’assemblage des lames entre elles. L’ensemble est au contact du sol.

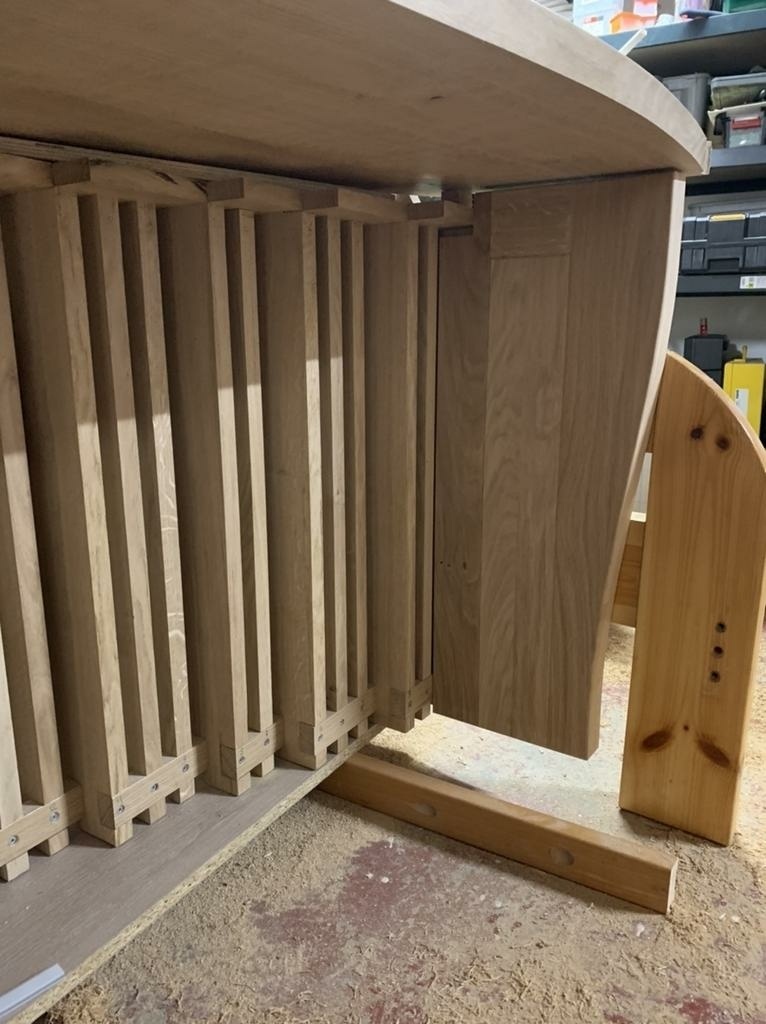

Le côté peu esthétique de l’assemblage vu de l’intérieur m’a poussé à plaquer du CP chêne, ce qui permet en outre de rigidifier grandement la structure sur l’axe gauche droite.
Pfiou !!! Ah oui, conception très intelligente, bravo encore.
Tu as plaqué sur place ?
Si je comprends bien, ça fait des modules que tu as assemblé sur place, et qui restent peut être démontables ?

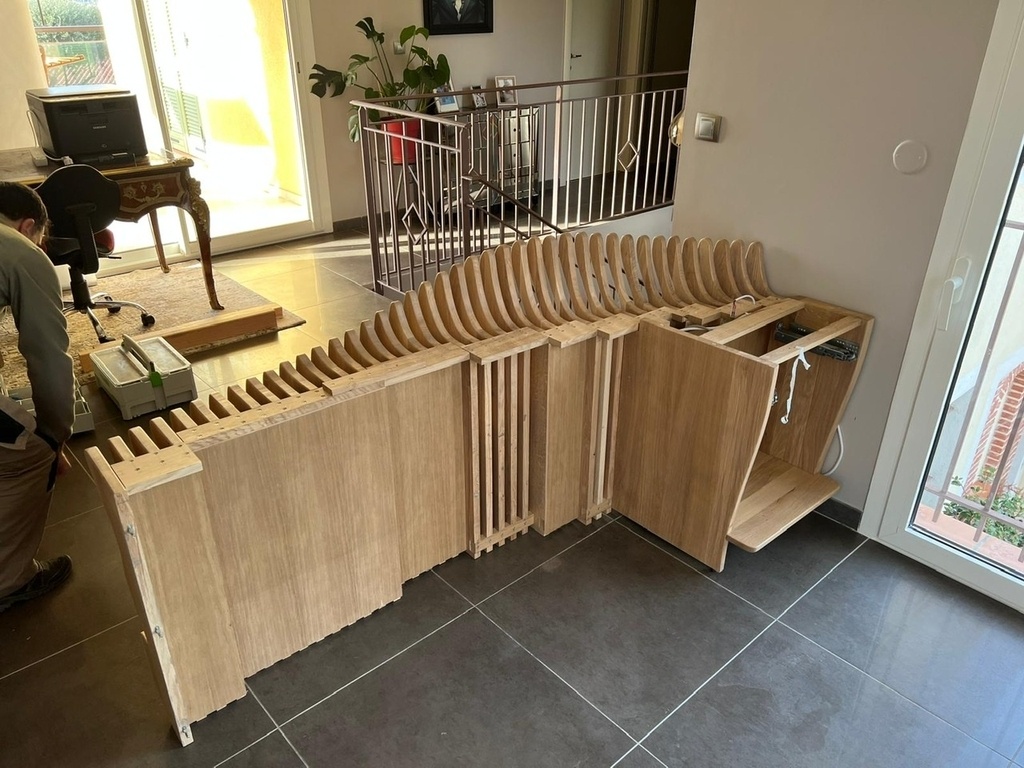

trente six seb l’ensemble est composé de 3 modules qui ont été assemblés sur place. Poids oblige. Impossible à transporter sinon. Le placage en CP est collé et pointé à l’atelier, sauf les plaque de CP qui restaient à plaquer après l’assemblage final, qui elles sont simplement pointées pour un démontage ultérieur.
Histoires de Bois merci ! :grnning:

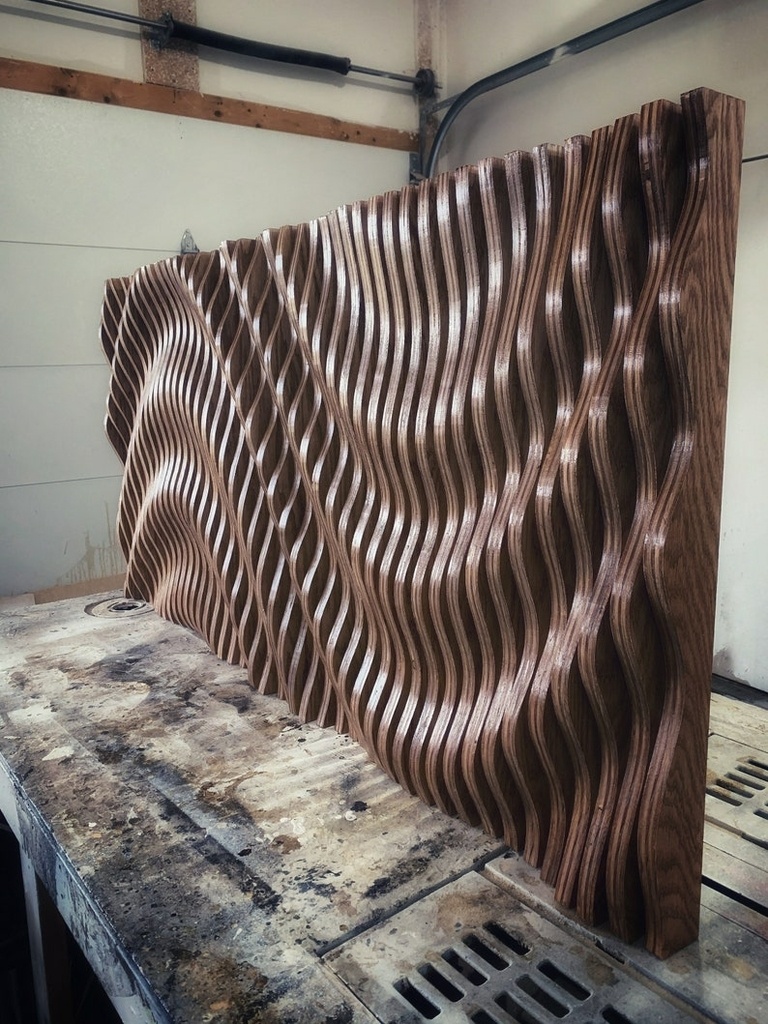

salut merci on comprend tout avec des photos je voudrais faire un tableau dans se style a la cnc
bonne journée
Oui ce genre de tableau est en vogue. Les possibilités et formes sont sans limites. Enjoy !
Superbe bureau et la femme de ménage (ou celui/celle qui fait le ménage) doit adorer
Bonsoir.
Comment se comporte le meuble quelques mois plus tard ?
Cdlt,
Rémy
Aucune idée Rémy, mais je n’ai pas reçu de doléances de mes clients
C'est bien là l'essentiel.
Merci.
Cdlt,
Rémy
Histoires de Bois de toutes façons, il est déjà tout déformé !
Excellent
Histoires de Bois
Magnifique, merci pour le partage
