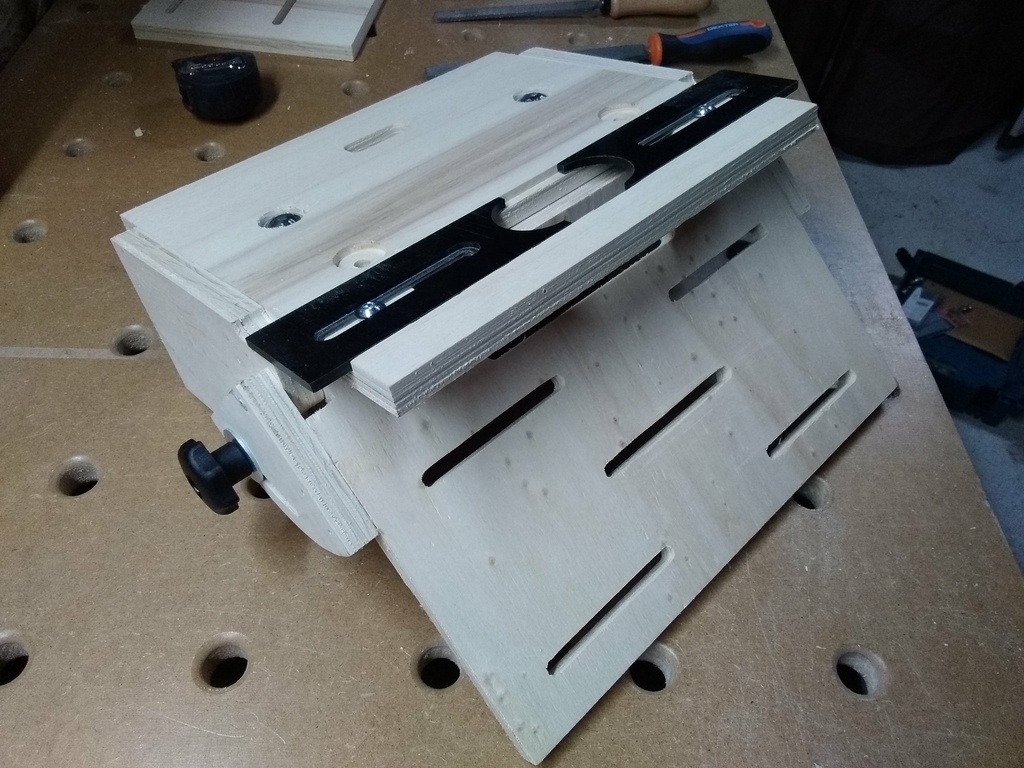

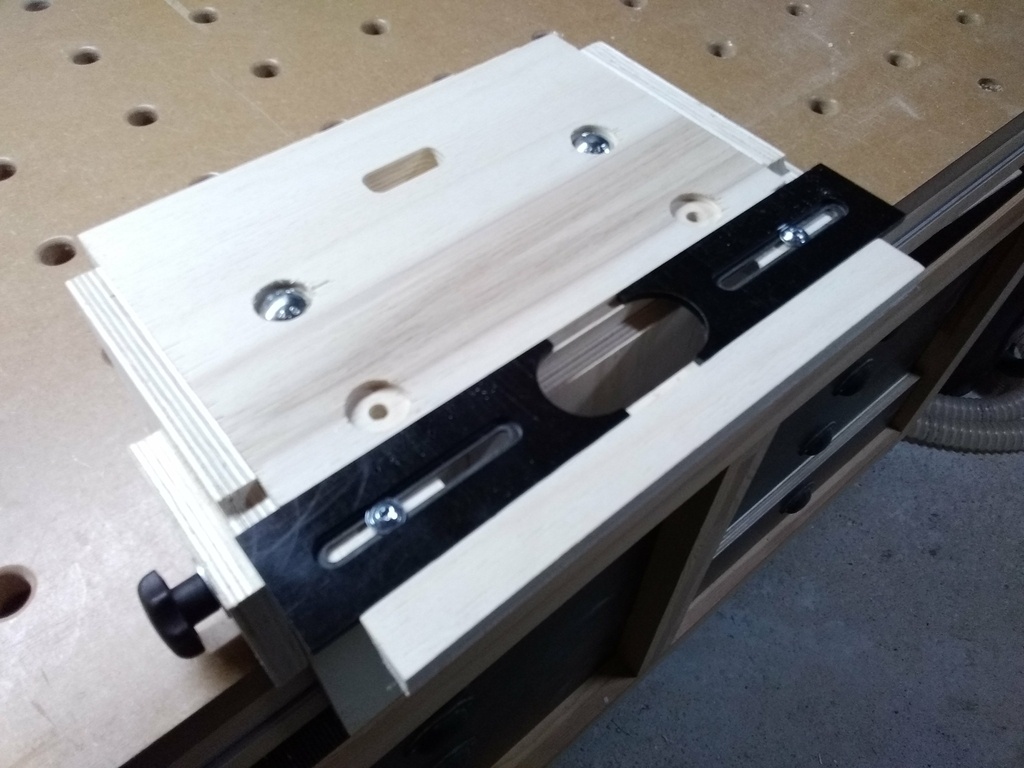

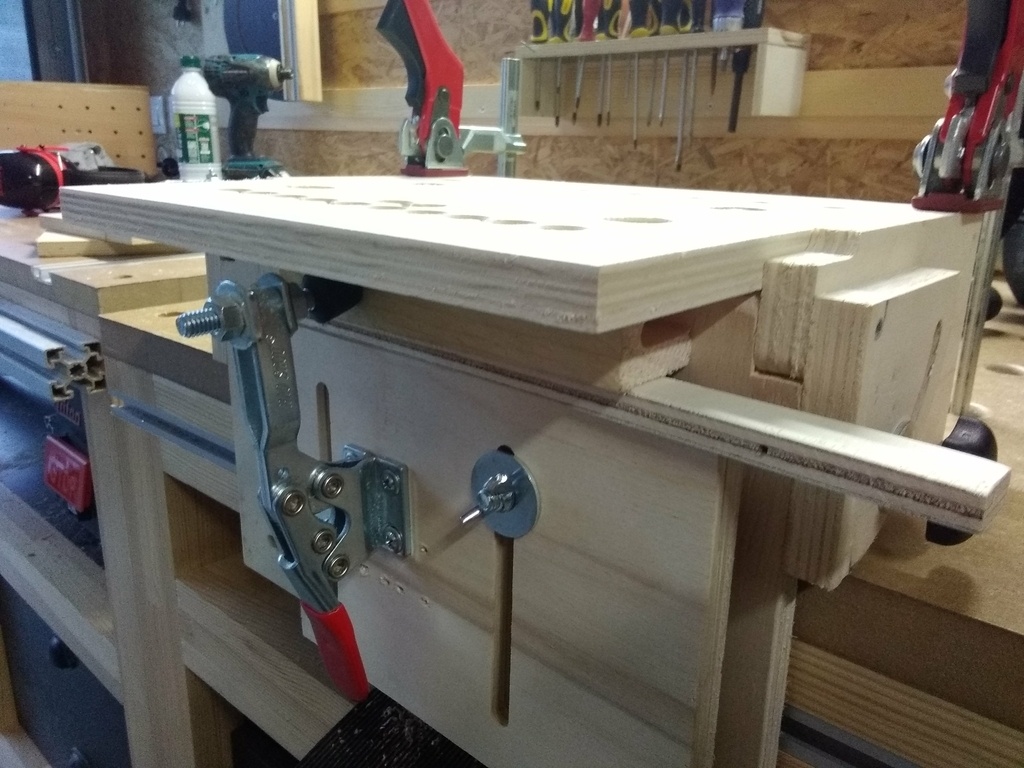

Ce gabarit fait suite au plan et à un pas-à-pas déjà publié. Pas de révolution mais une réponse à un besoin particulier.
Contexte
utiliser défonceuse + bagues copiages métriques
Usinages possibles
- tourillons system 32
- usinage panneaux (system 32) sur toute la hauteur (repositionnement possible)
- tourillons serrés 20
- faux tenon domino classique
- tenon mortaise inclusion (comme TEB ou TREND ou Guido Henn)
- enfourchement
Critères
- portable (peut se déplacer vers le bois)
- léger / simple / rapide
Ne fera pas
diverses queues (droites / arondes / arondes recouvertes)
parceque j'ai déjà ce qu'il faut (voir mes autres plans) qui sont en cours d'améliorations mais je me dis l'usinage de queues méritent leur propre gabarit et que je cogite à un gabarit unique permettant de faire queues droites / arondes recouvertes ou non, car ce serait incompatible avec le critère de légèreté.

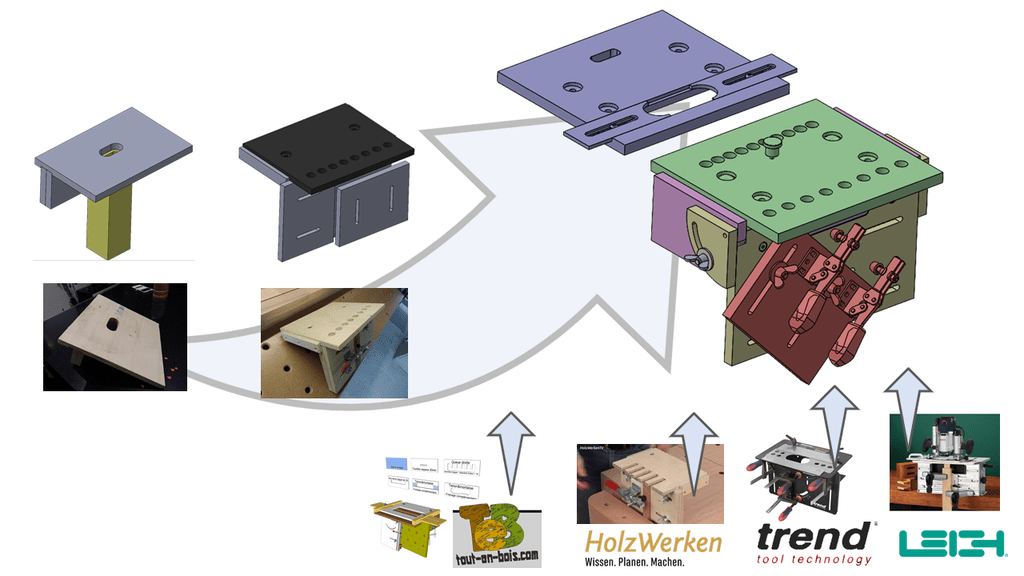

L'origine de ce projet est l'évolution des besoins suite à plusieurs expériences.
Publications associées
Licence
Autres créations de
Marc Janod
Voir aussi
Discussions
Salut Marc, merci pour le boulot et le partage !
Je vois que tu as une mention a propos d'un gabarit dediée a l'assemblage de diverses queues. Pour info, j'avais commencé a en modeliser un universel (recuperé sur le mag festool quand meme). Plan dispo ici 3dwarehouse.sk...dular-joint-jig
Cordialement
salut.
pour ce gabarit, j'en suis revenu, justement parce que pas assez costaud (par rapport à celui que tu as modélisé) j'ai donc fait une version + light, ici, les pièces sont usinées depuis décembre, et je ai pas encore pris le temps de le monter
sinon, pour les queues, oui j'ai fait un proto à améliorer !
merci pour ton gabarit, c'est celui à la base proposé par guido henn ? c’est mon prochain projet pour l'usinage des tenons mortaises.
Oui, il s'agit de sa magicbox / boite magique.
Je connaissais pas Guido Henn a l'epoque de cette modelisation.
Finalement tu en as fais le tour, j'ai vu entre temps tes messages ici
et ici
Mes plans ont ete cotés depuis le mag holzidee de festool a l'epoque.
Si ca peut avancer le travail ...
