Voilà après vous avoir partagé mon plan de ce gabarit à dégauchir avec une défonceuse je vous montre ici sa réalisation.
Elle est adapté pour des planches de 2m50 de long, 18cm de large et 3cm d'épaisseur. Elle est faite en contreplaqué de 18mm d'épaisseur, il faut un panneau de 3m par 1m25 minimum pour sa réalisation plus quelque vis et 8 roues de rollers et le tour est joué.

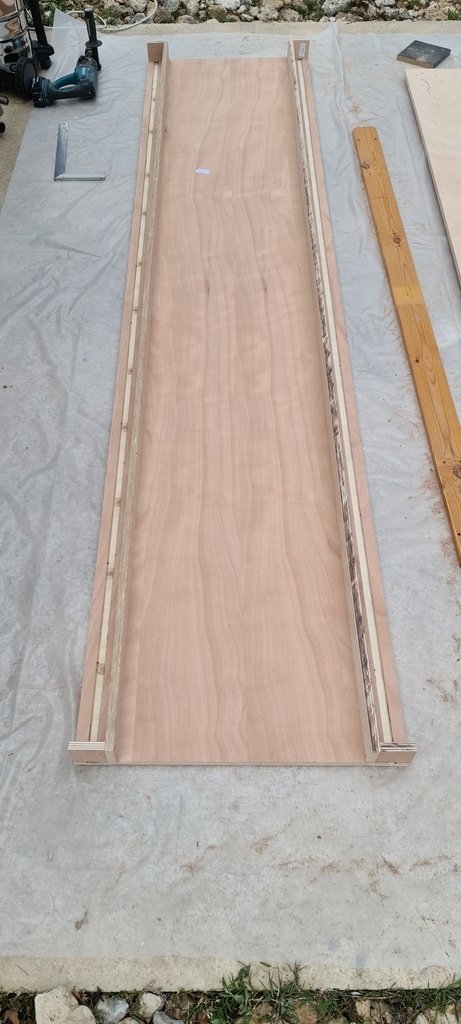

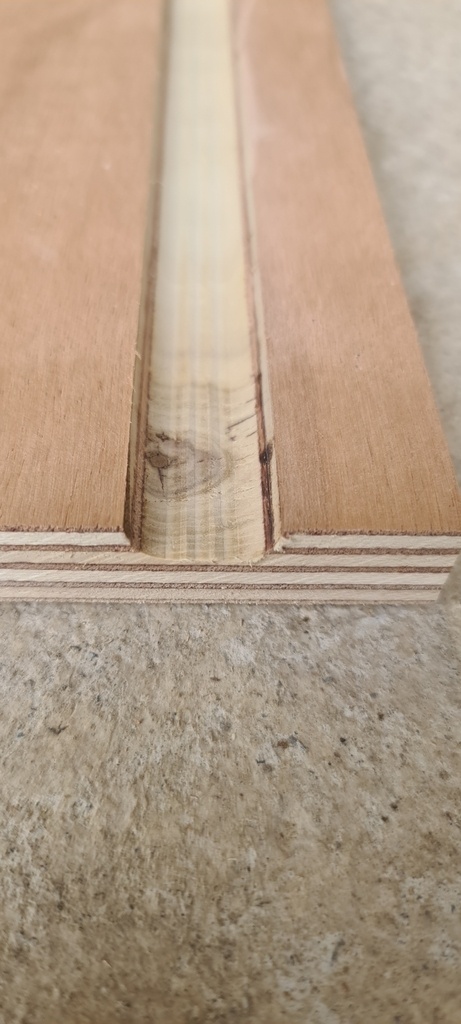

On commence par la réalisation du berceau de la planche de 3m par 67,5cm en y faisant une rainure de 2cm de largeur et 0,7cm de profondeur sur chaque cote pour guidé les roues de rollers, on utilisera donc une fraise à gorge pour se faire.

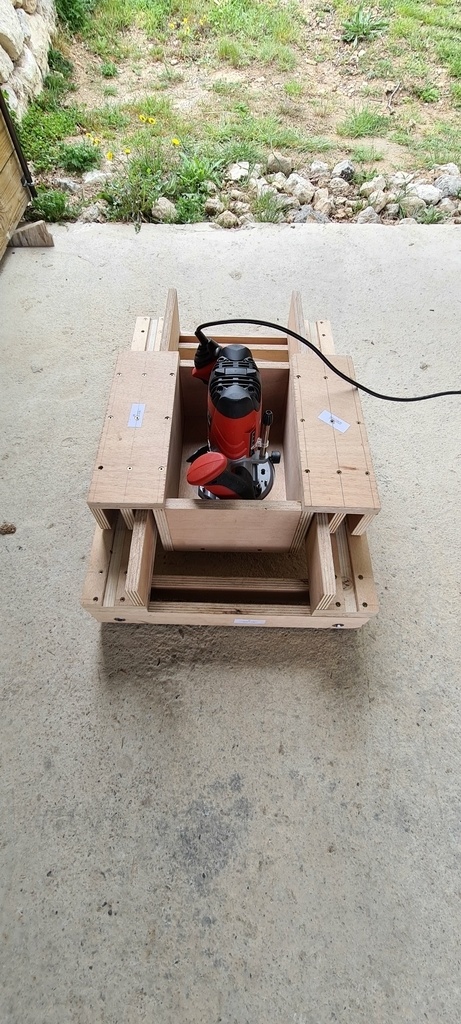

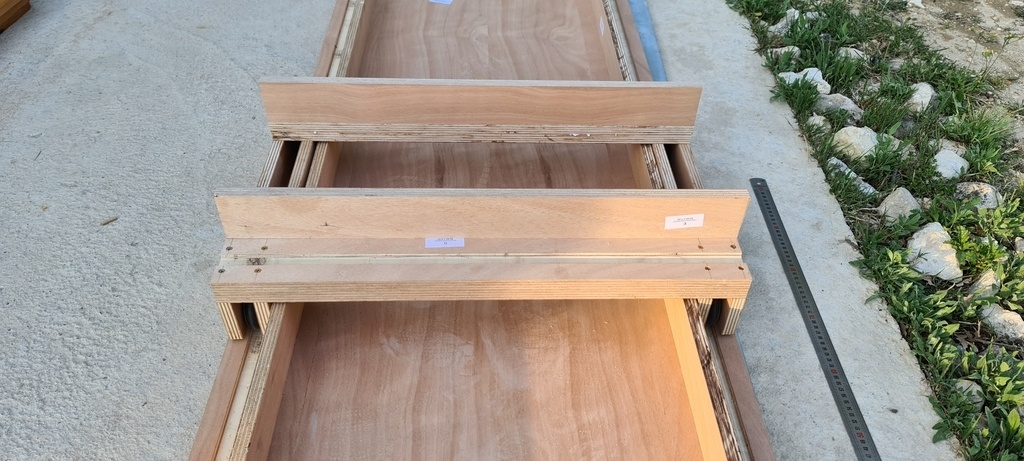

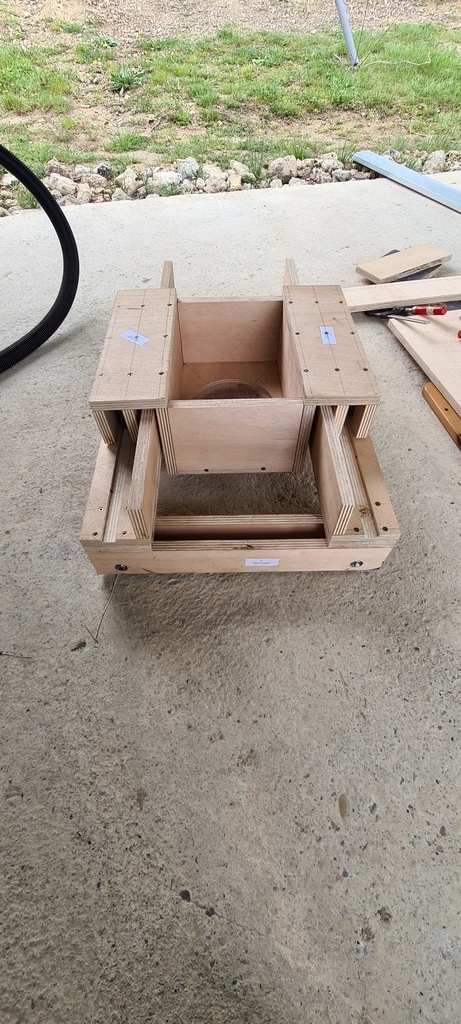

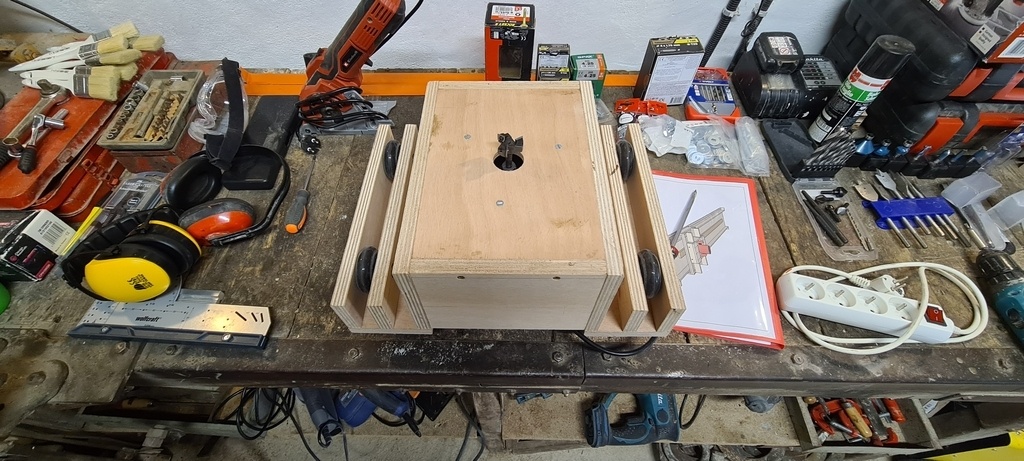

On continue par la construction des 2 chariots, un qui ira dans la longueur portant celui qui ira dans la largeur sur le quelle est fixé la défonceuse.

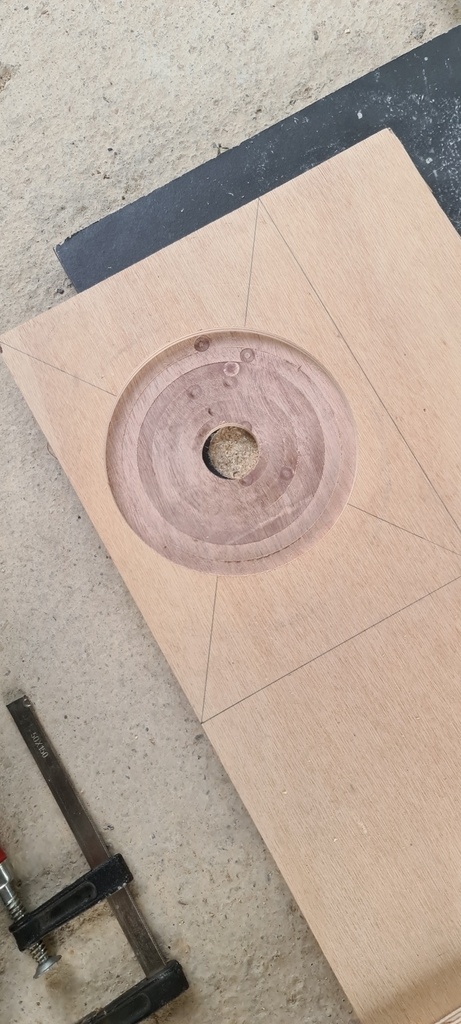

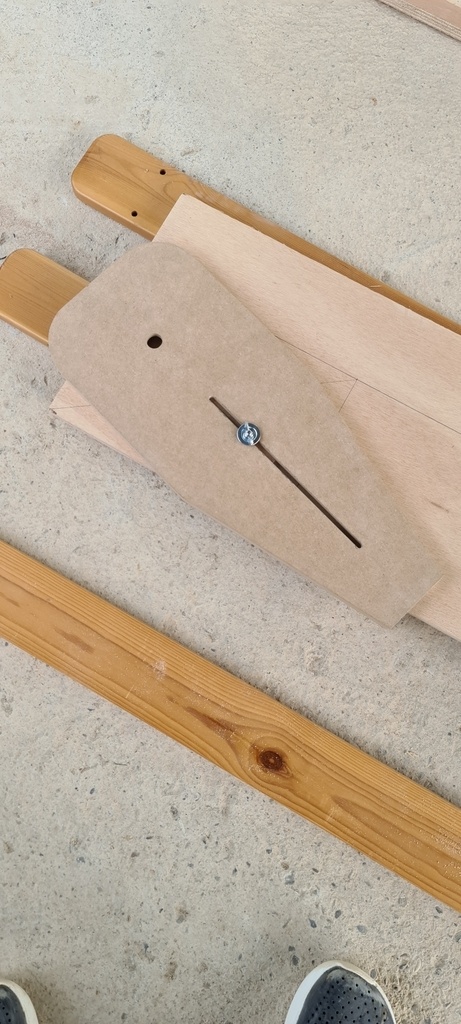

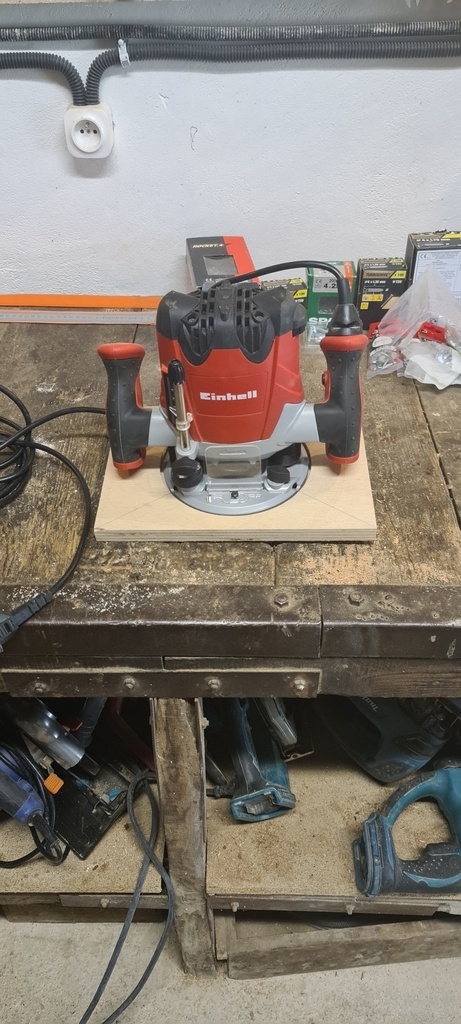

On affine la planche sur laquelle est fixé la défonceuse à 9mm d'épaisseur pour gagner un peu en profondeur de passe. On a réalisé cela avec un compas pour défonceuse fait maison en faisant des cercles de plus en plus petit.

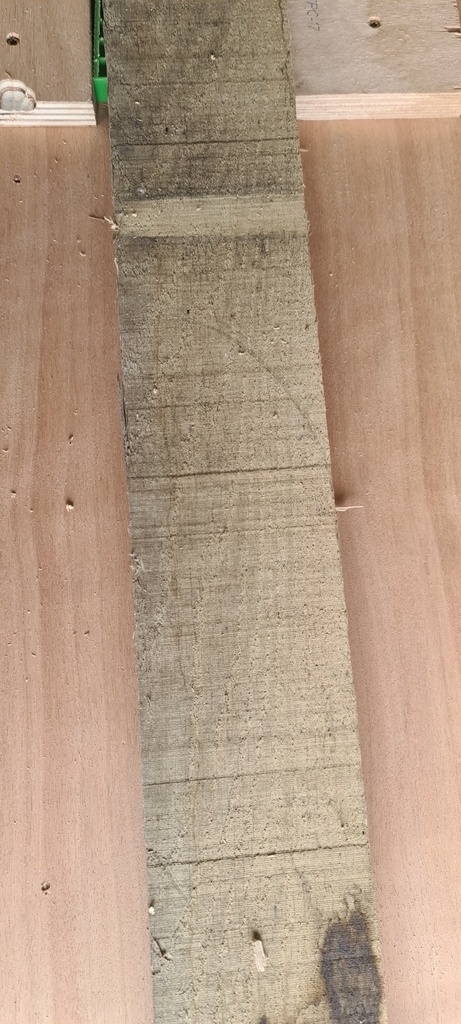

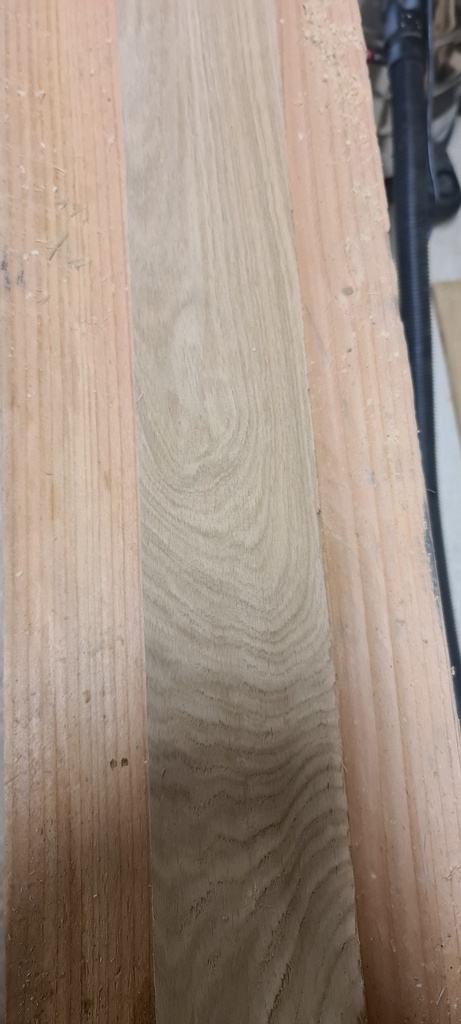

Et pour finir une photo avant après dégauchissage.

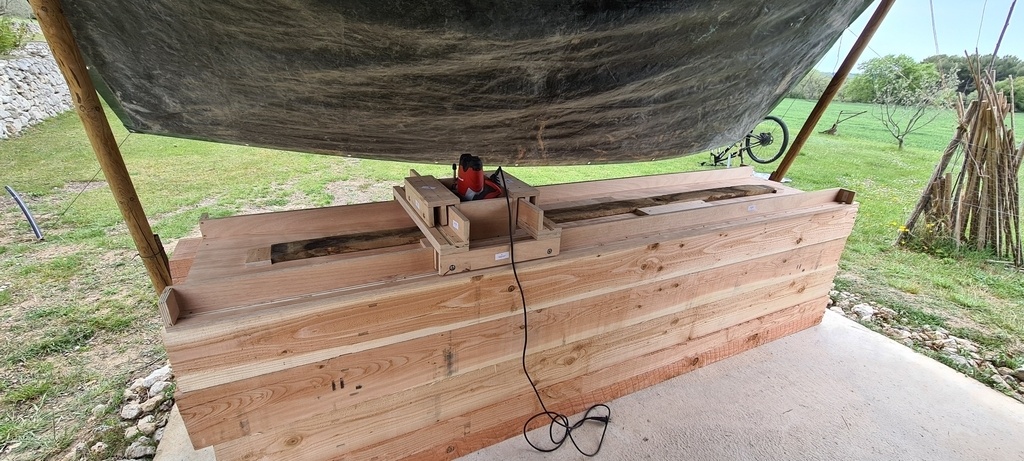

Le gabarit marche tres bien et remplis totalement sa mission.
Publications associées
Licence
Discussions
Well done!
Merci
Pas mal, je comprends mieux le plan du coup.
Pour se sentir moins gauche sur les planches, il faut des roulettes.
Il y a de la surface dans ton atelier de plein air ;-)
Merci c'est vrai quand image c'est plus compréhensible
Il faut de la surface effectivement pour pouvoir mettre ça en place ça rentrais pas dans l'atelier
sacré boulot !
comment tiens tu les planches ?
merci
Merci
Avec des cales vissés dans le plateau
