Bonjour,
J'ai réalisé quelques modifications sur ma dégauchisseuse Robland NXSD310.
La réalisation de deux tables afin d'allonger les tables d'entrée et de sortie.
A l'origine, la machine possède des tables de 70cm de longueur.

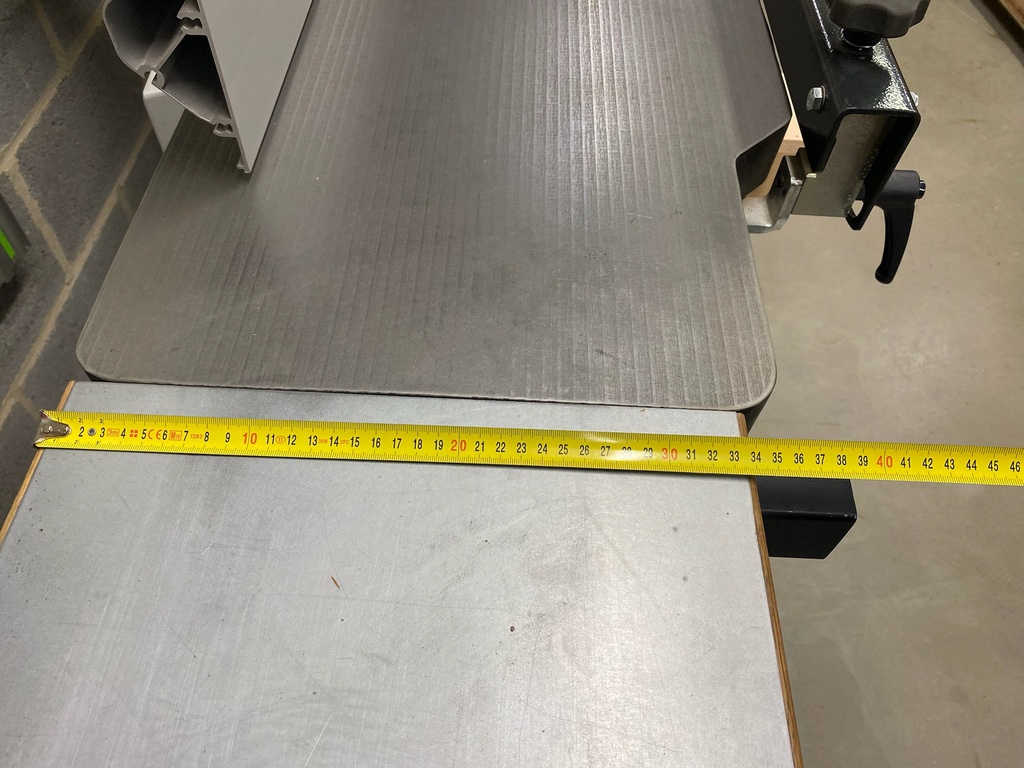

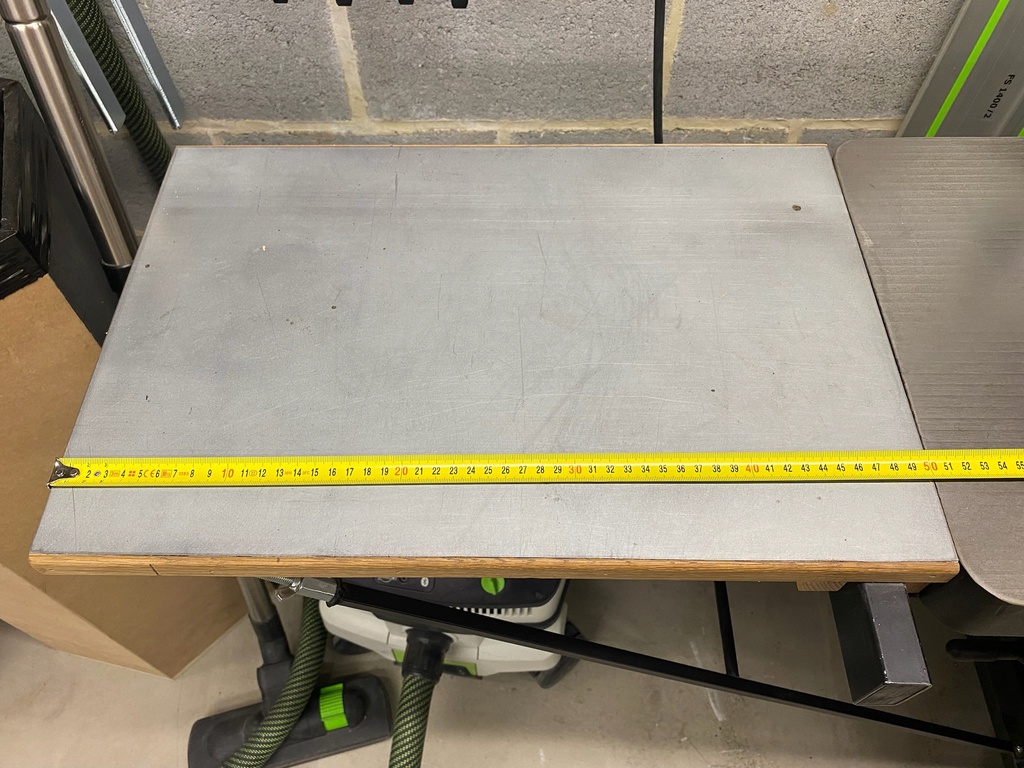

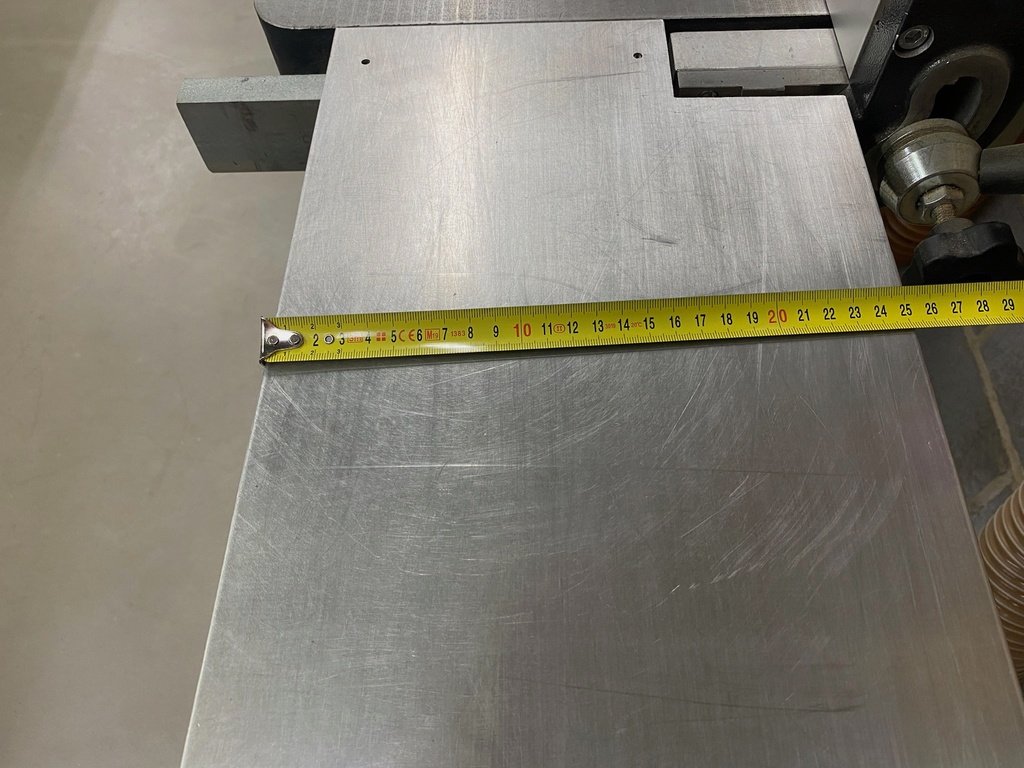

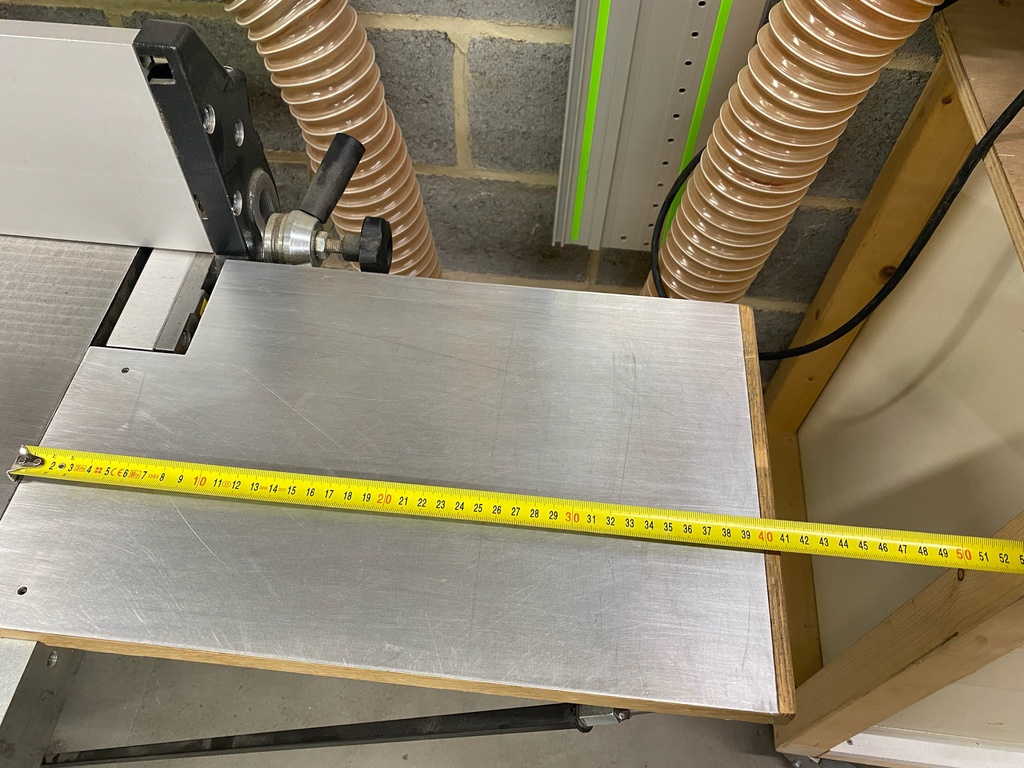

L'ajout de la table d'entrée mesure 40cm et l'ajout de la table de sortie mesure 50cm.

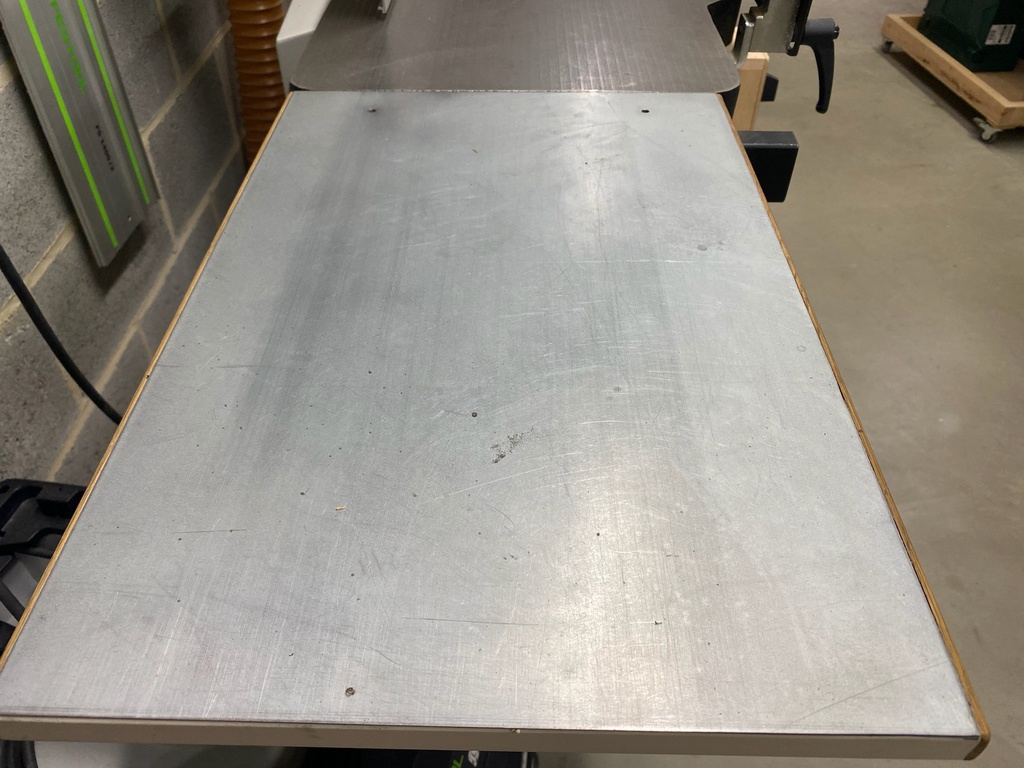

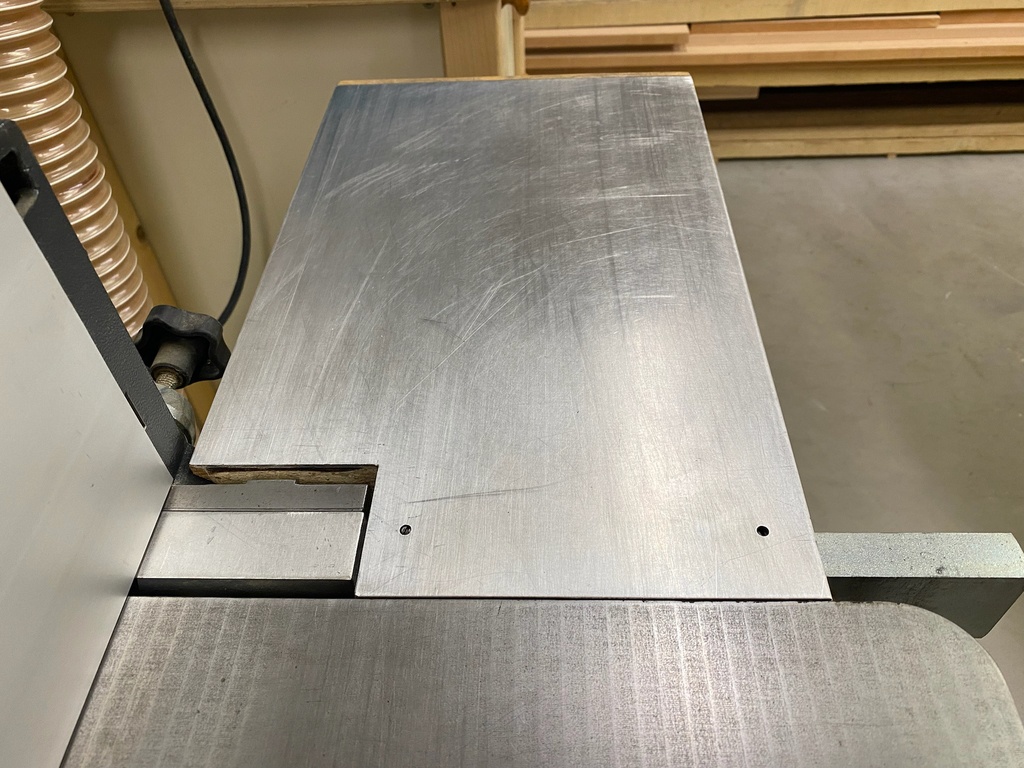

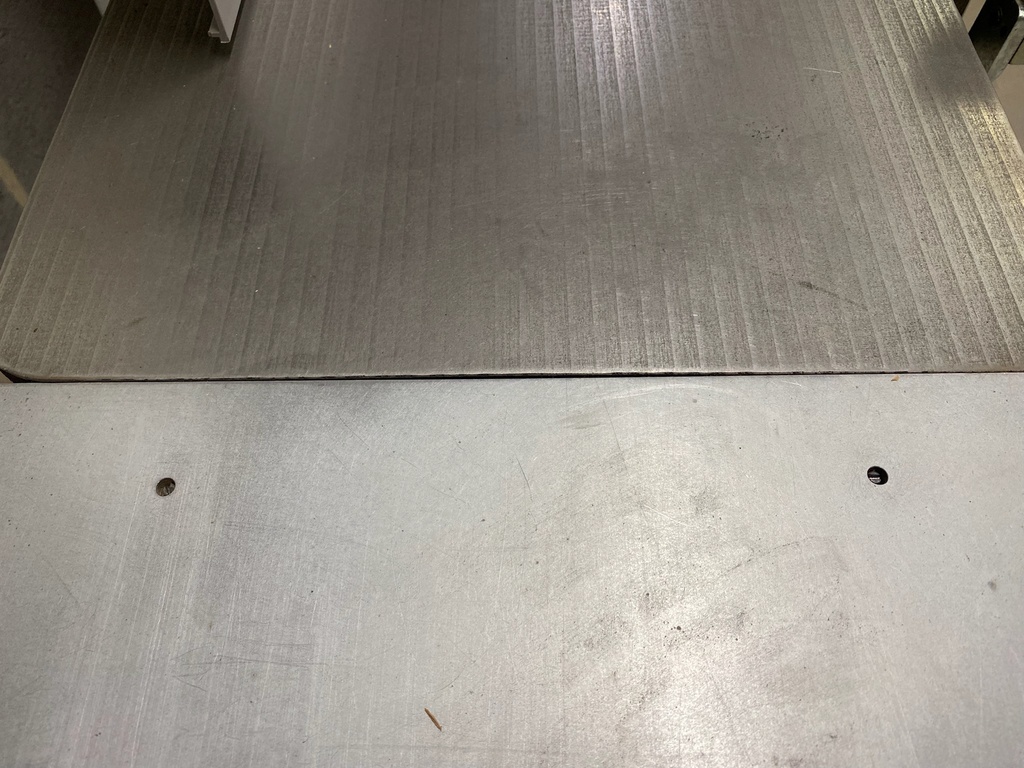

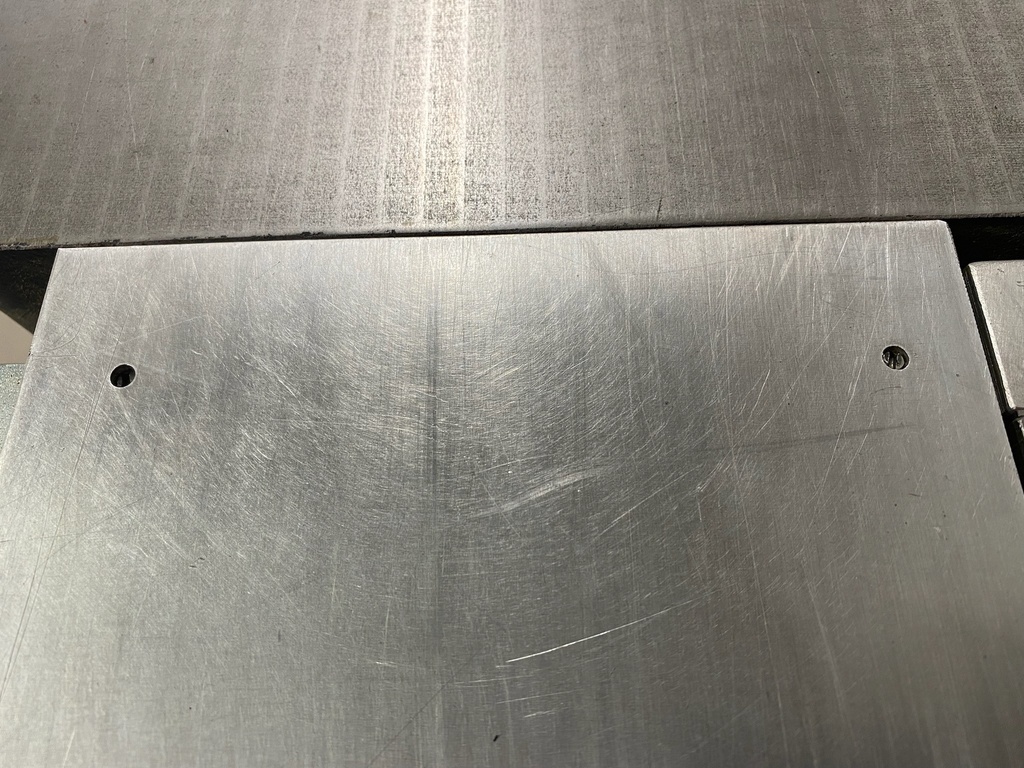

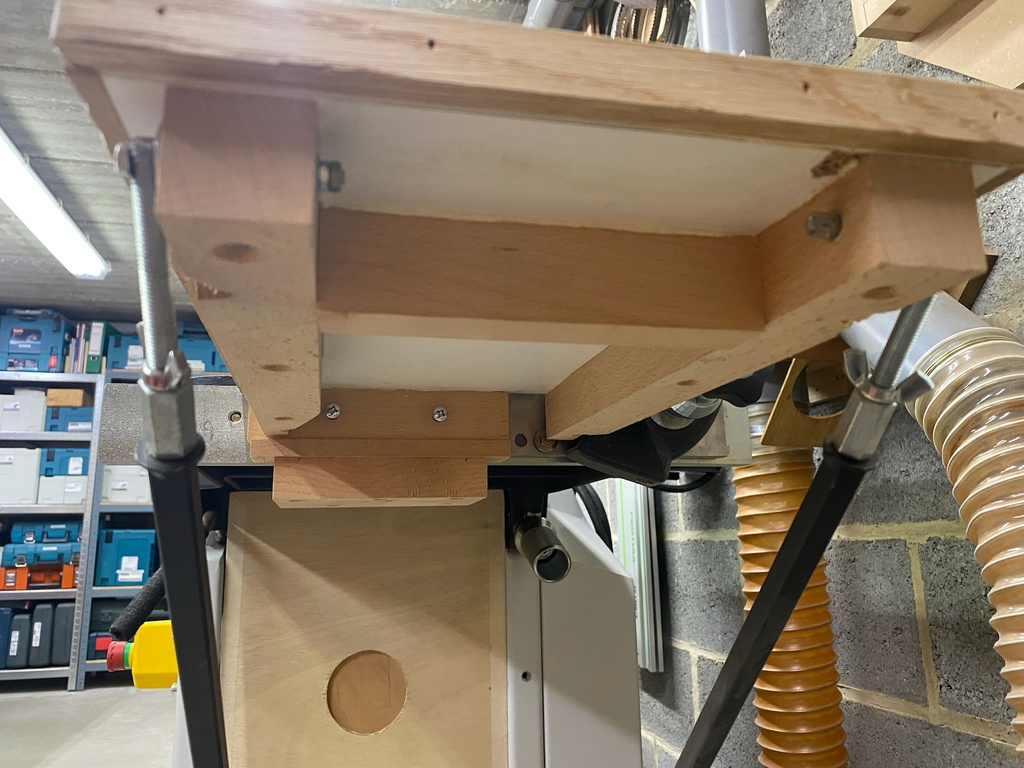

Comme vous pouvez le voir sur les photos, la structure est en bois(hêtre) recouvert par une planche de mélaminé, elle même recouverte par une feuille d'aluminium.

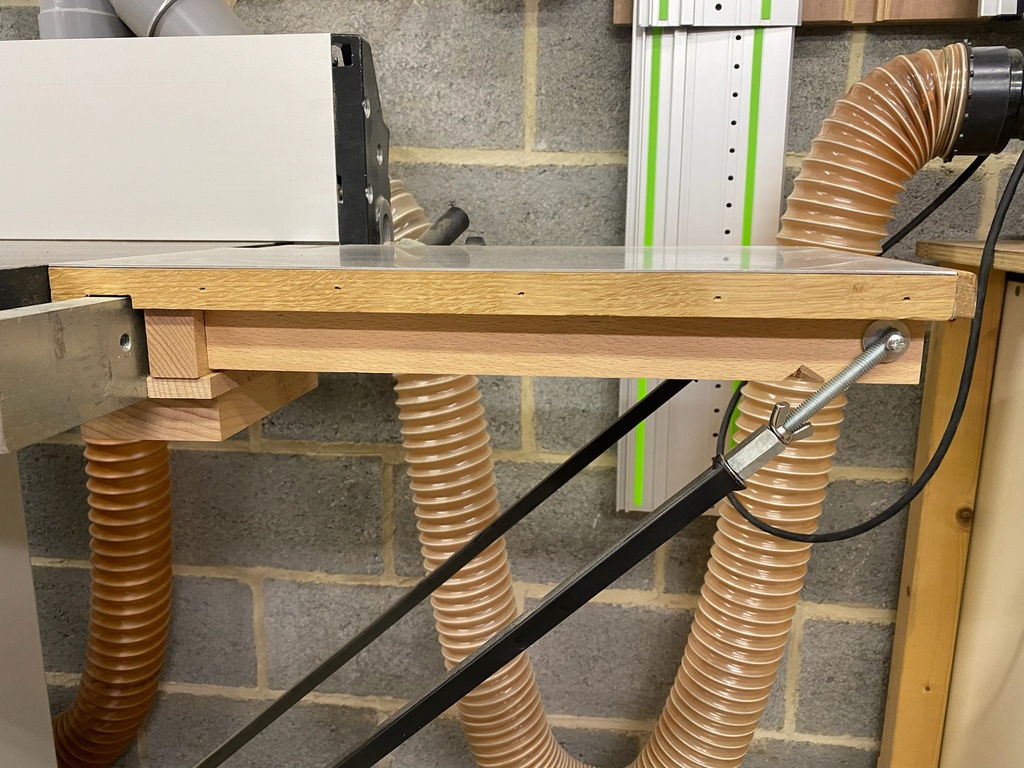

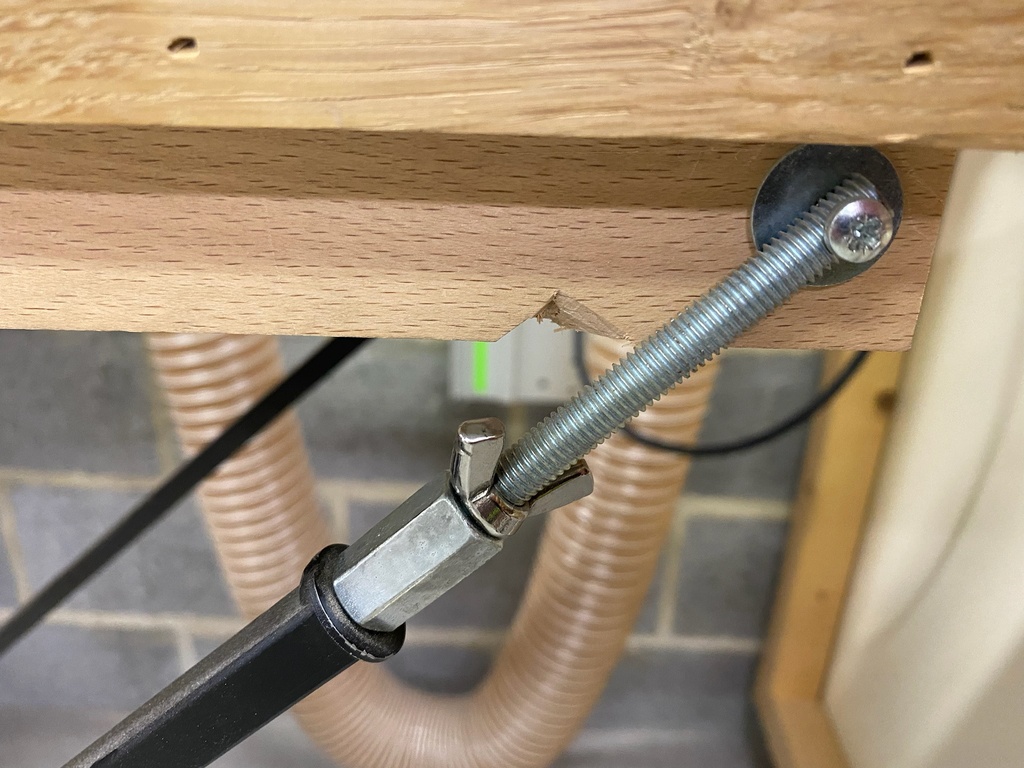

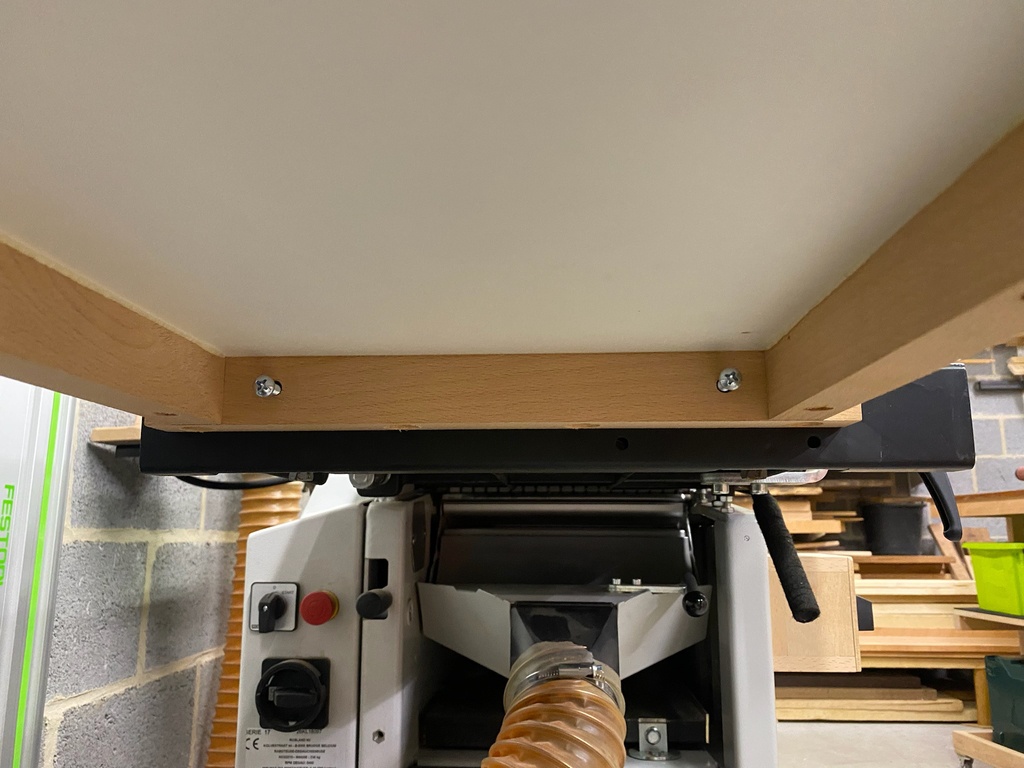

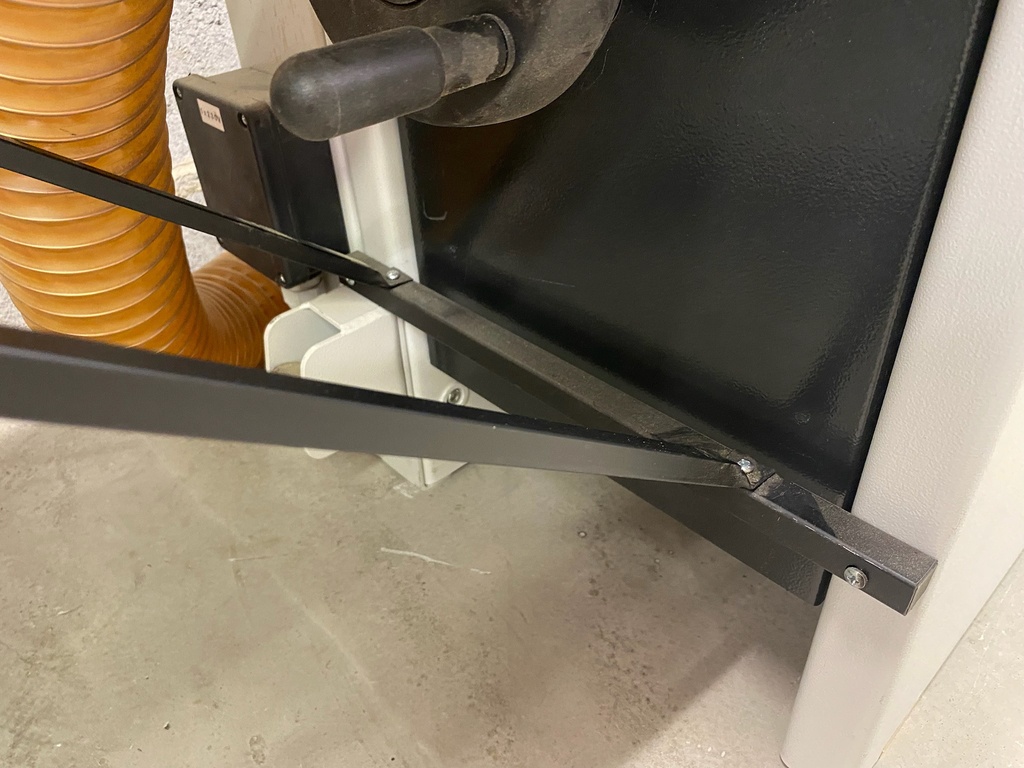

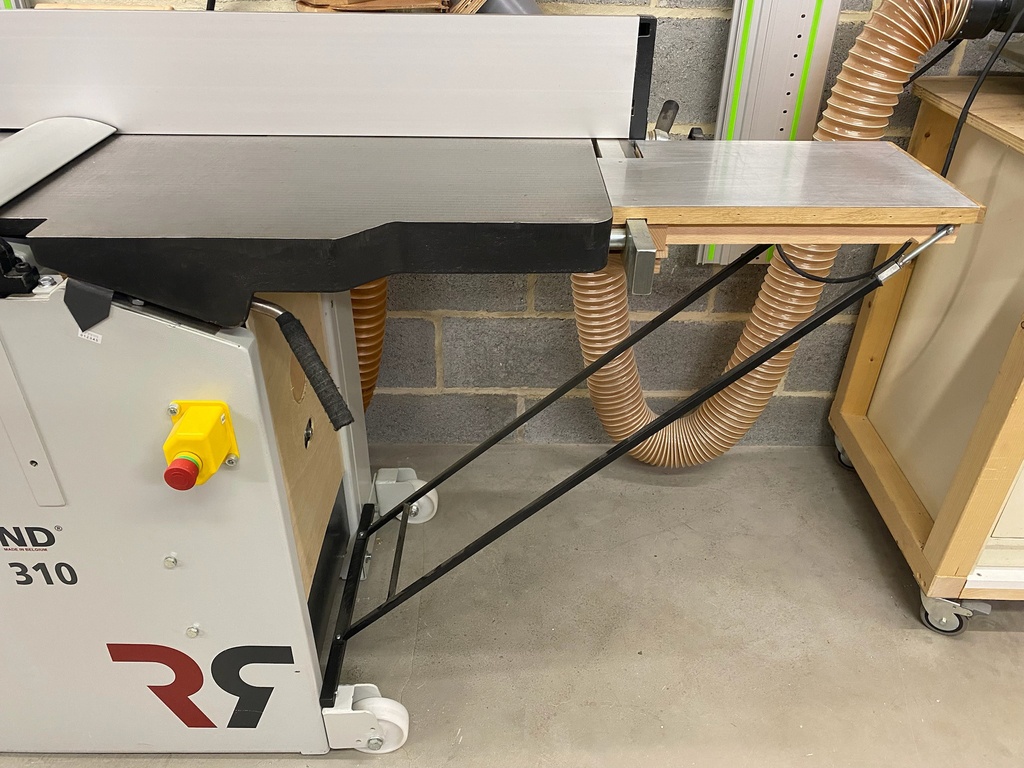

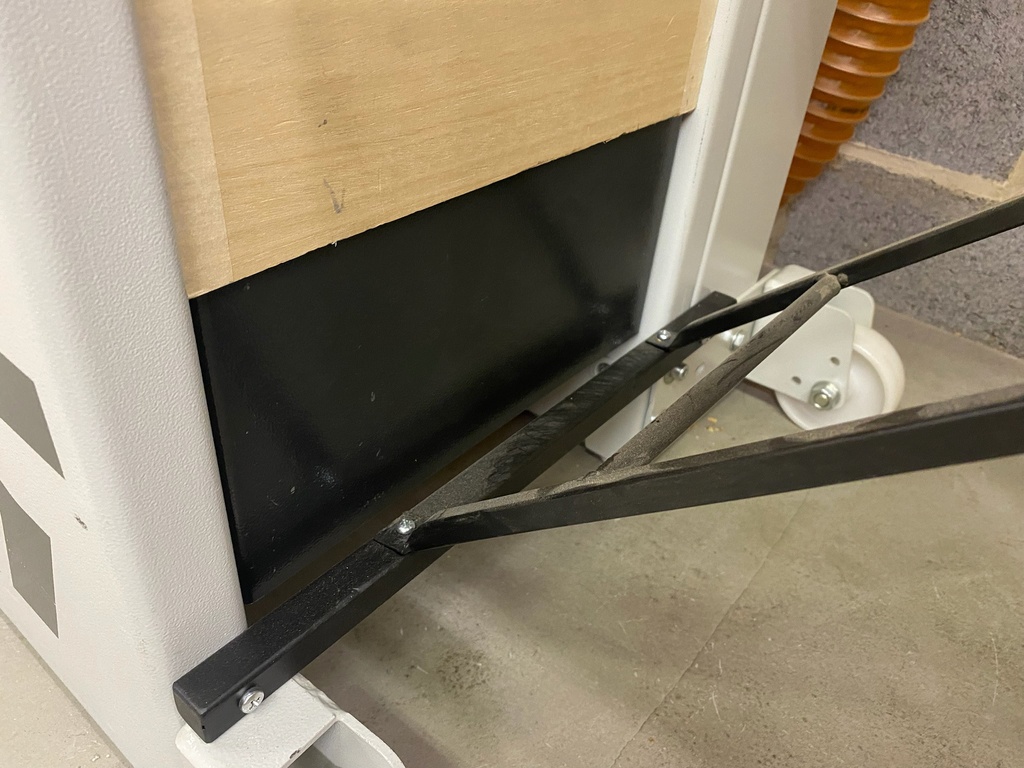

Elle est fixée d'un coté sur la traverse métallique de la machine. De l'autre coté, elle prend appuie sur une structure métallique réglable avec des tiges filetées.
Ce qui me permet de régler la table d'entrée en fonction de la profondeur de passe.

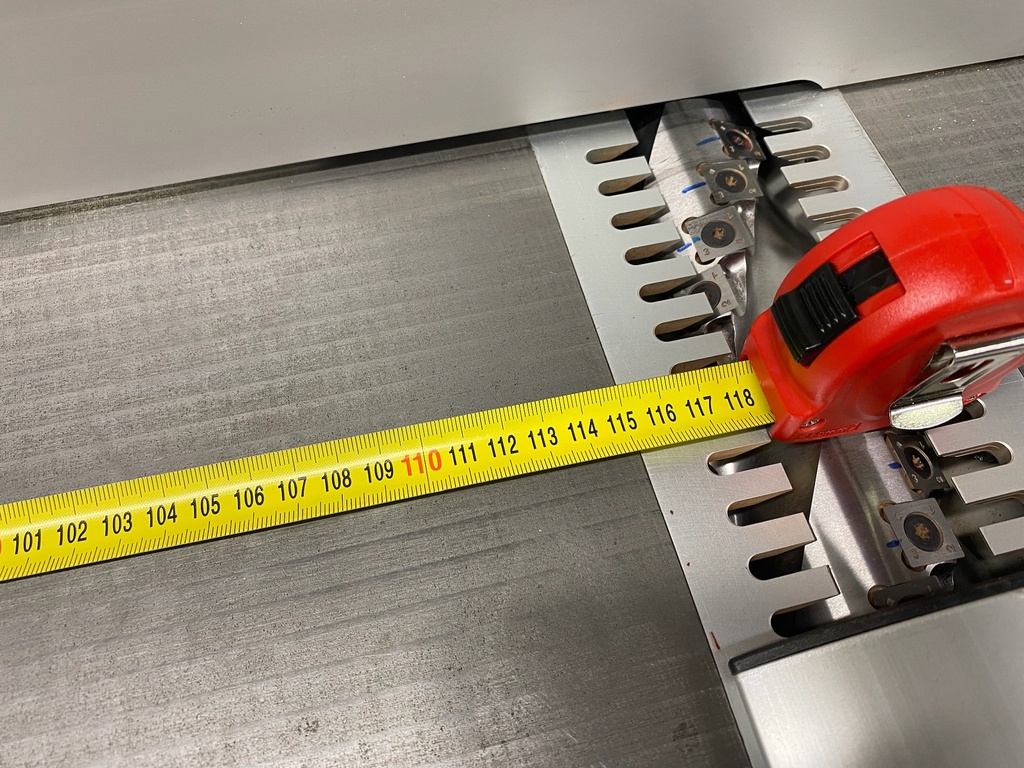

Au final, la table d'entrée mesure 110cm et la table de sortie 120cm. Ce qui est bien pratique lors du dégauchissage de grandes pièces.
A savoir que la majorité du temps, je ne fais que le dégauchissage sur ma Robland, le rabotage se fait par une raboteuse séparée.

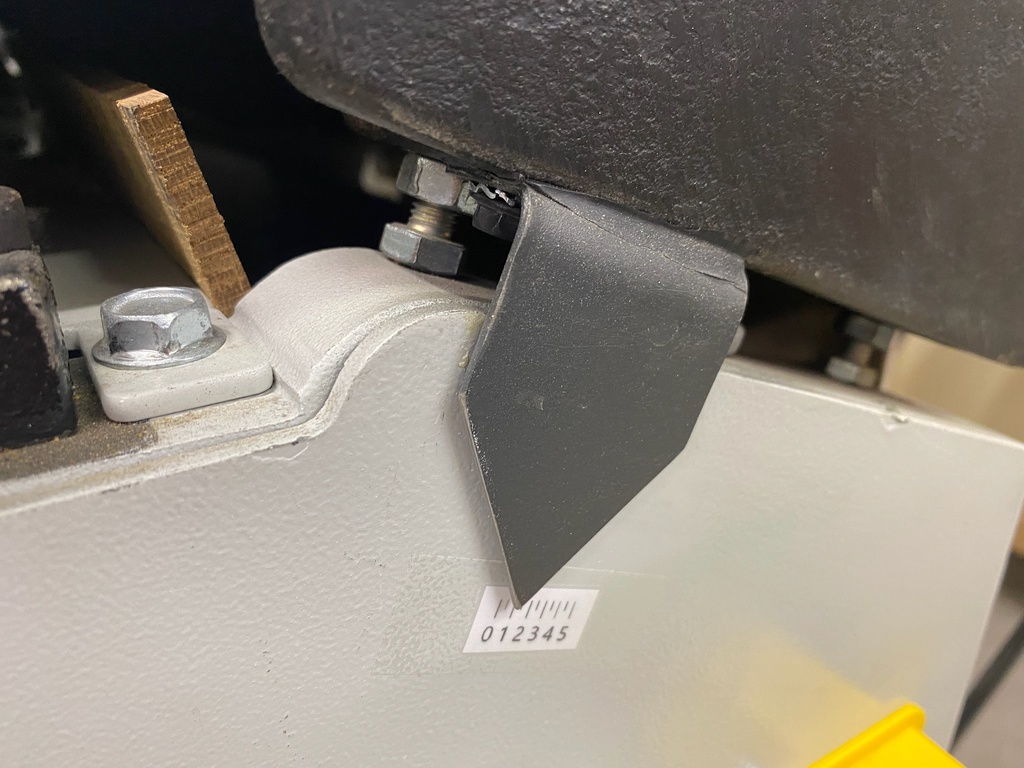

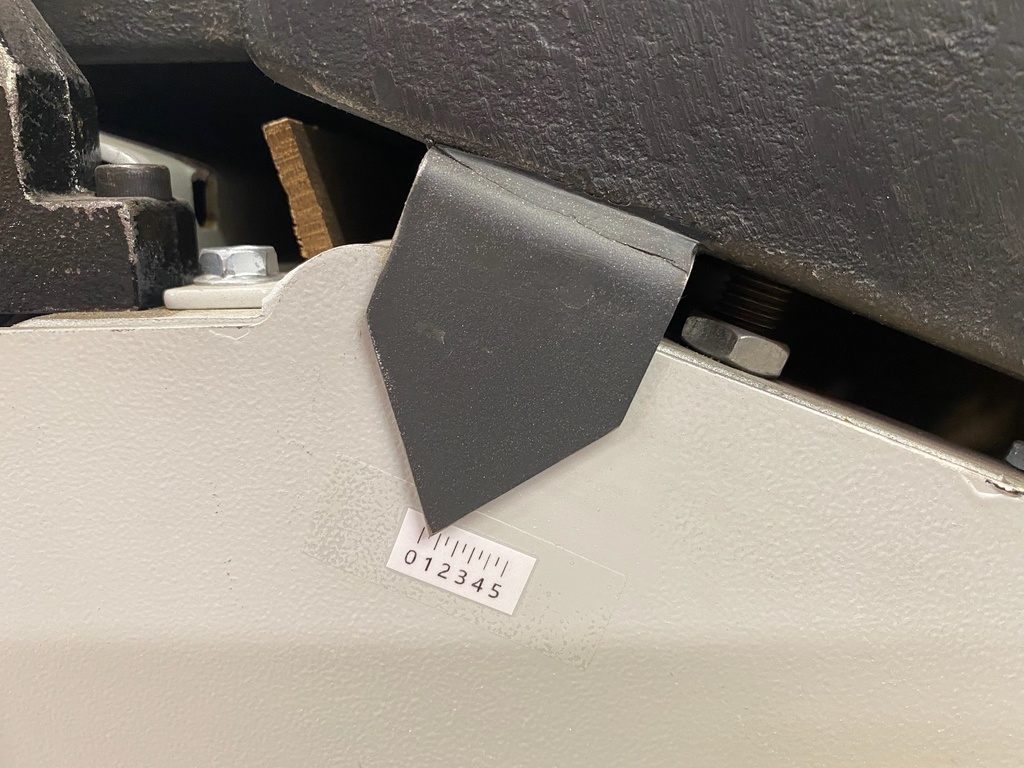

J'ai aussi ajouté un indicateur de passe avec une échelle me permettant de connaître ma profondeur de passe lors du dégauchissage.

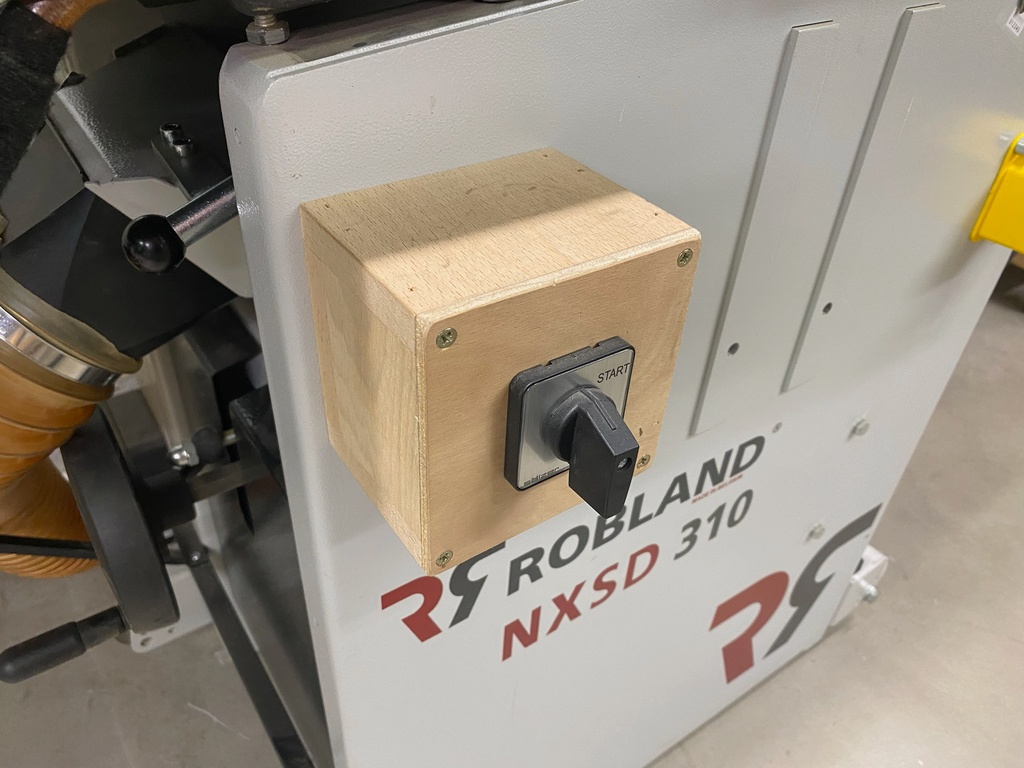

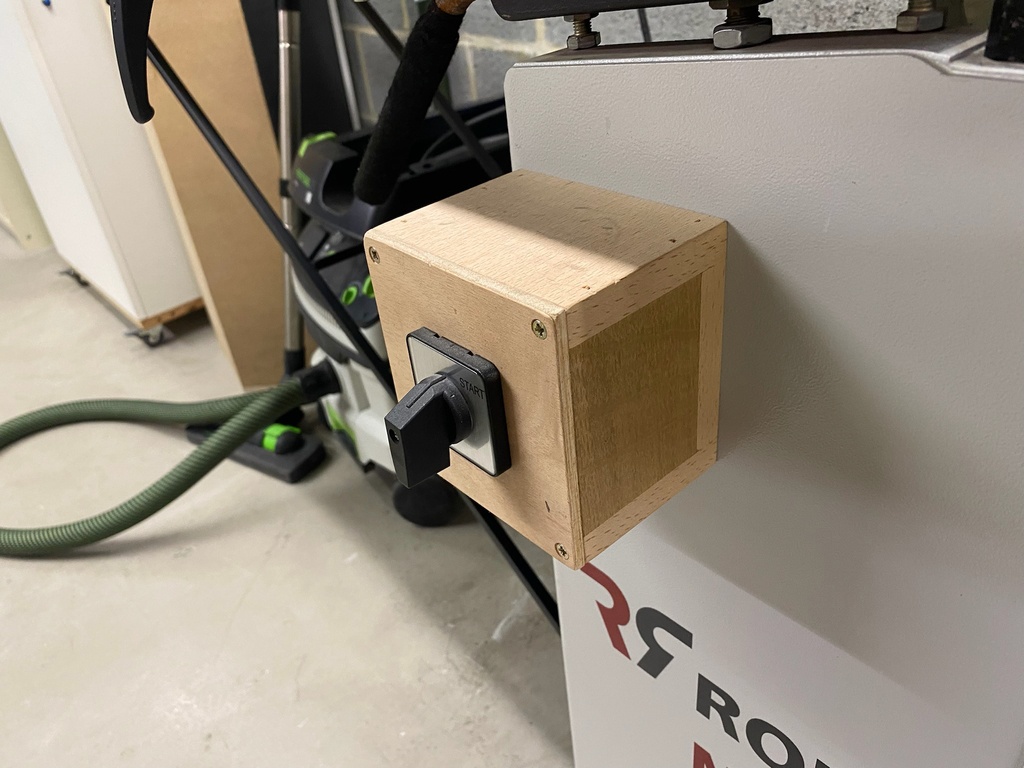

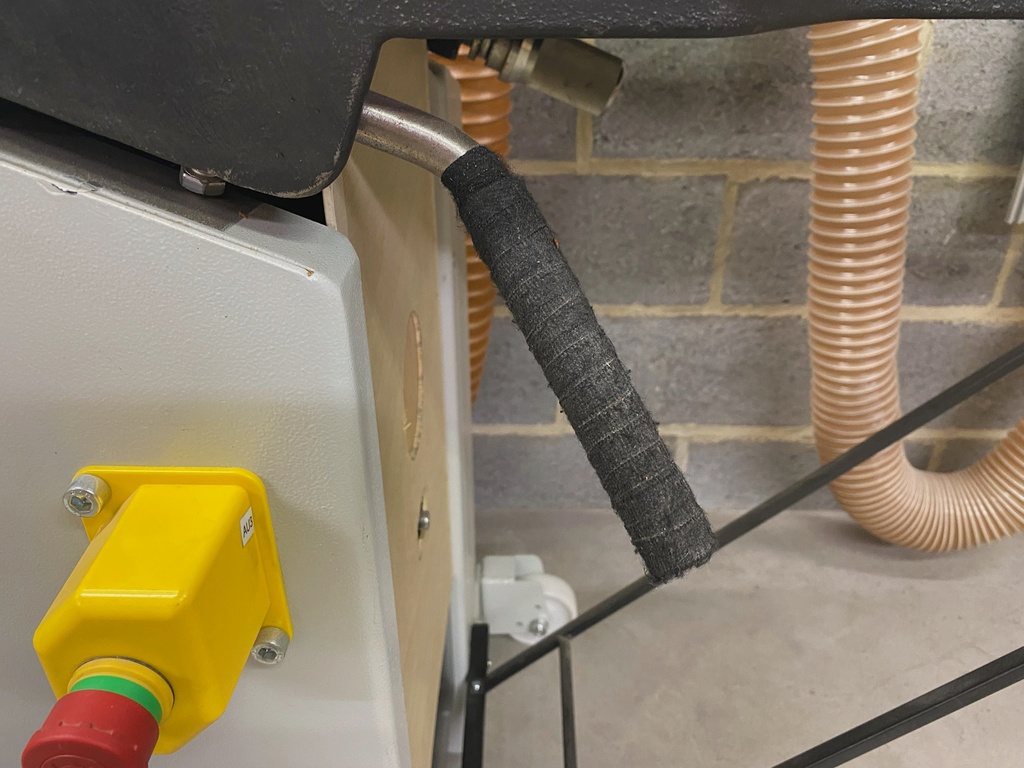

Dans la foulée, j'ai ajouté une commande de démarrage du moteur sur la face avant de la machine ainsi que deux prolongations des poignées de verrouillage des tables.
Si cela peut vous inspirer...
Voici quelques photos complémentaires
Licence
Discussions
Ça serait top d’avoir un petit croquis avec quelque lien pour les pièces car j’aimerais faire justement une rallonge de table de sortie pour ma petite svp
Grand merci
Bonsoir, je comprends la demande mais je n’ai pas réalisé de croquis de la réalisation. Le mieux est de s’adapter à votre matériel. Pour les pièces, en bois: du hêtre, du melaminé, des tubes en acier carré 10mm x 10mm, tiges filetées de 8mm. Voici le matos dans les grandes lignes. Bon travail.
regarde dans les publications de Boris Beaulant tu va trouver ton bonheur ;)
Bonjour, j'ai une Robland NXSD comme la votre mais un mode d'emploi très succin. Pouvez-vous me dire à quoi sert la manette qu'on voit bien sur la 7ème photo . Une manette qui se trouve à droite du bouton rouge d'arrêt d'urgence et qui a 2 positions verticales, une basse et une haute. Merci beaucoup d'avance. Bien cordialement. Philippe Rigaux (xuariggmail.com)
Bonjour, cette manette sert à enclencher les rouleaux, à faire tourner les deux rouleaux qui entraînent le bois quand la machine est en mode raboteuse. Cordialement Christophe
Je vous remercie pour votre réponse. Pour enclencher les rouleaux il faut donc que la manette soit pousser vers le haut ?? et laisser vers le bas en mode dégauchissage??
Bien cordialement
Philippe
Oui, c’est exact. Soyez attentif au bruit, vous remarquerez que le bruit change, un bruit de chaîne et de pignons est audible. Cordialement Christophe
