Dr bois

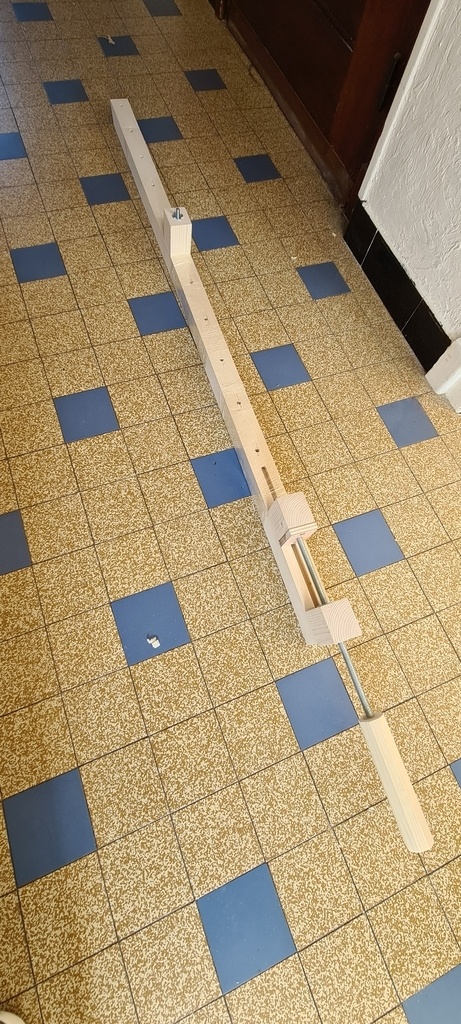

Serre-joint type dormant pour moins de 15 euro


Bonjour,

Je viens de réaliser 2 serres joints de type dormant pour moins de 15 euro chacun je tenez donc a partagé cela avec vous.

Il vous faudra un tasseau, quelque boulon, une tige filetée, des écrous a frappés, une vis 6 pan, un bout de contraplqué et un peut de colle epoxy et le tour est joué.

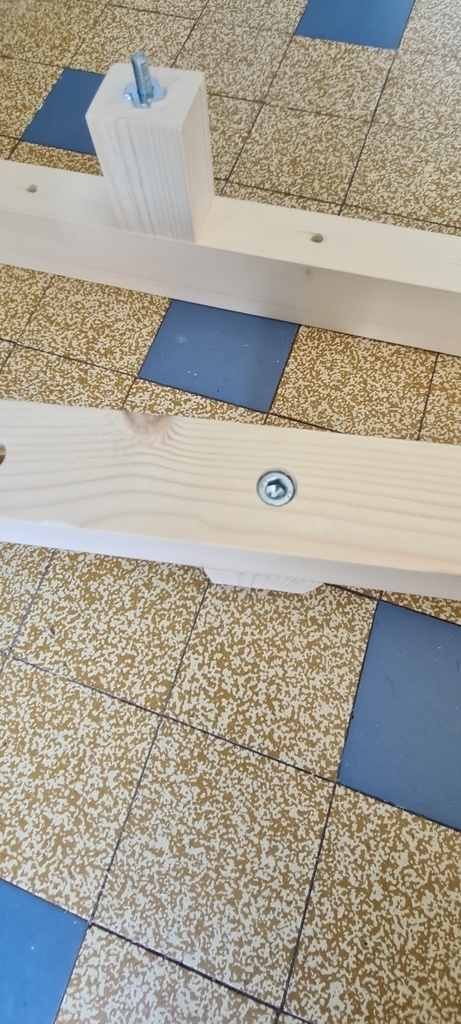

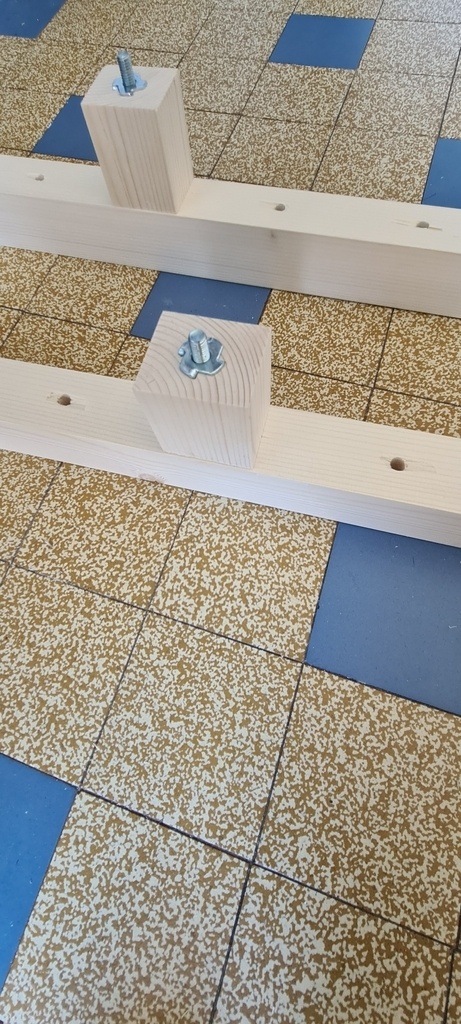

J'ai percé une série de trou dans le tasseau pour pouvoir fixer a plusieurs endroits le mord fixe a l'aide de la vis 6 pans.

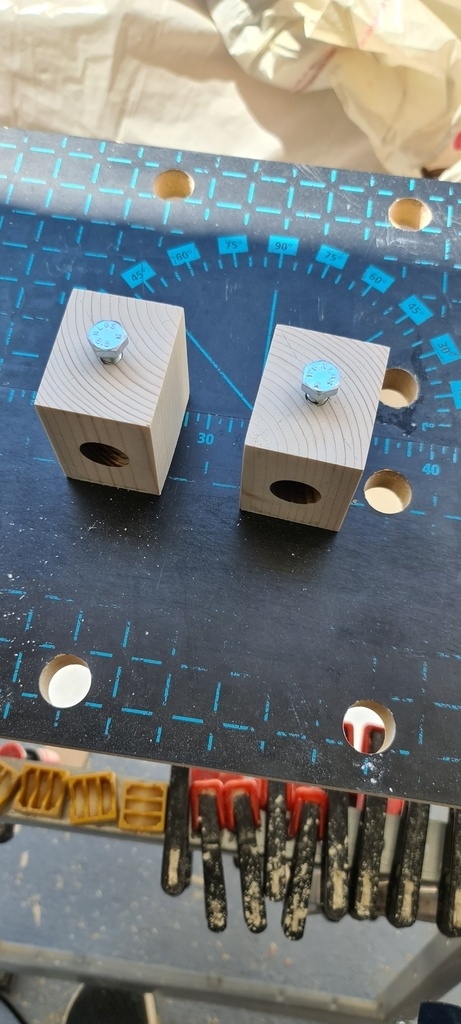

Le mord mobile quand a lui coulisse grace a un boulon colle a sa base dans une rainure en T (faite à la défonceuse).

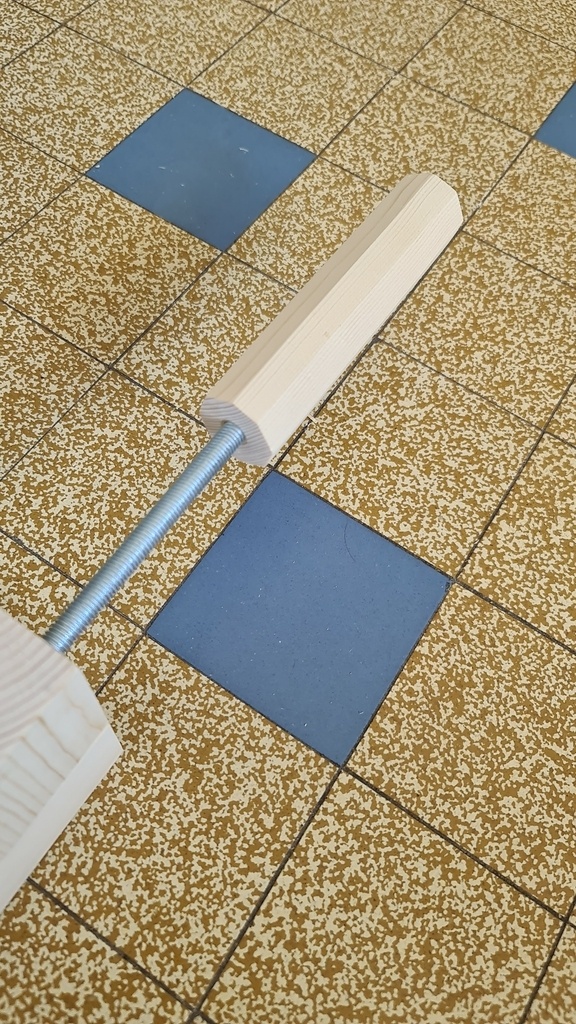

Au bout de la tige filetée j'ai mis 2 écrous qui sont retenus par le bout de contreplaqué qui lui est vissé sur le mord mobile.

Voila en une après midi cela est fait je suis sur que ça va en intéressé plus d'un !!! Enfin je l'espère 😀

Le plan SketchUp ne devrais pas tarder non plus pour que cela soit plus compréhensible.

Si vous avez des questions n'hésitez pas.

Mis à jour

Discussions

Dr bois  a publié la création "Serre-joint type dormant pour moins de 15 euro".
il y a 3 ans
Germain Kerforn
( Modifié )

Bonjour, quelle est la section du tasseau? merci.

Dr bois

52 par 44. C'est surtout ce qui avait de disponible en magasin 😀

dneis

J'aurais mis le boulon décalé vers la pièce à serrer dans la cale réglable, pour avoir un ensemble plus rigide.

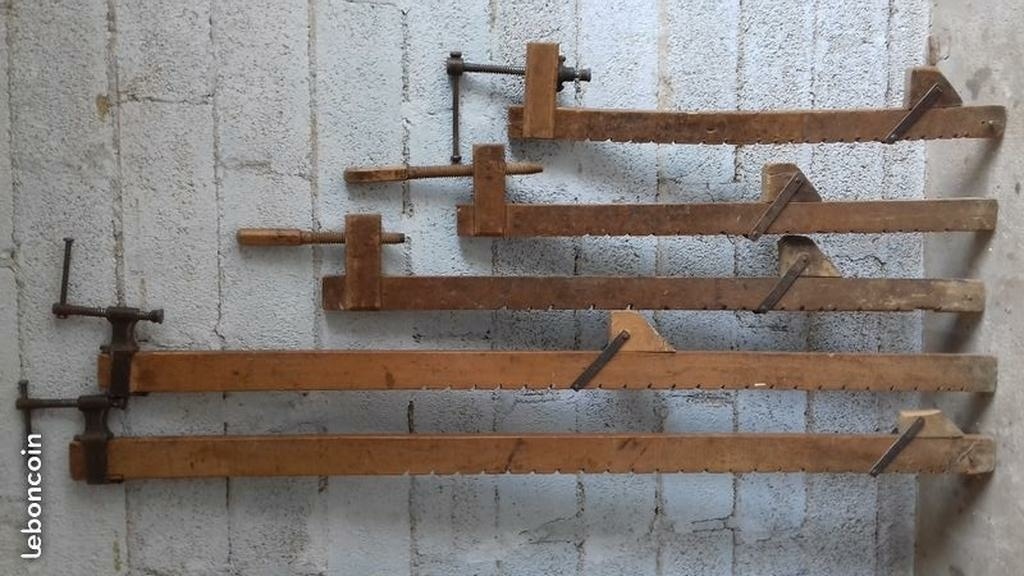

Si tu regarde la manière dont sont fait les anciens sergents, la cale est même triangulaire pour être bien solide et immobile.
