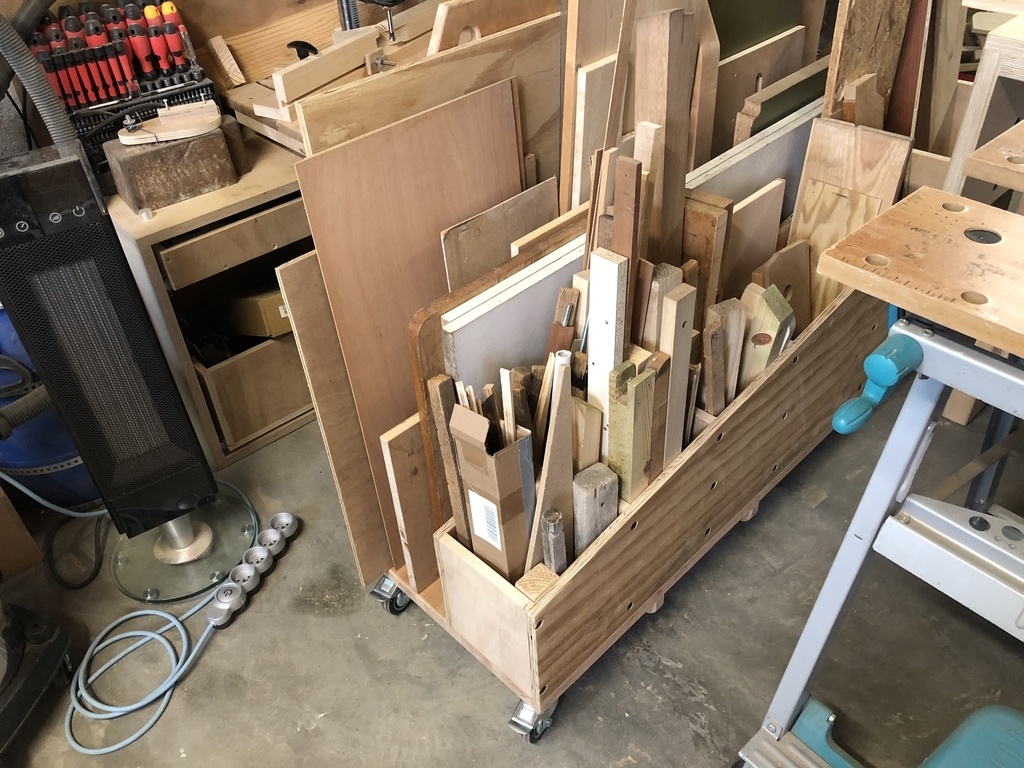

Projet de la semaine, j'en ai marre de la pagaille, je vais faire un rack à chute, "lumber cart".

Ce sera avec ce que j'ai en stock, c'est à dire seulement de la récup : un vieux plan de travail en lamellé collé tout gondolé de 26 mm avec des traces de peinture, une plaque de contreplaqué de 15 mm découpé et cassée à un endroit (il y a des traces de pneu dessus, j'ose même pas imaginer ce qu'elle a du subire), et un bout de panneau latté de 15 mm également, assez abîmé d'un côté, mais encore vaguement plan, contrairement à ses petits camarades.

Structure

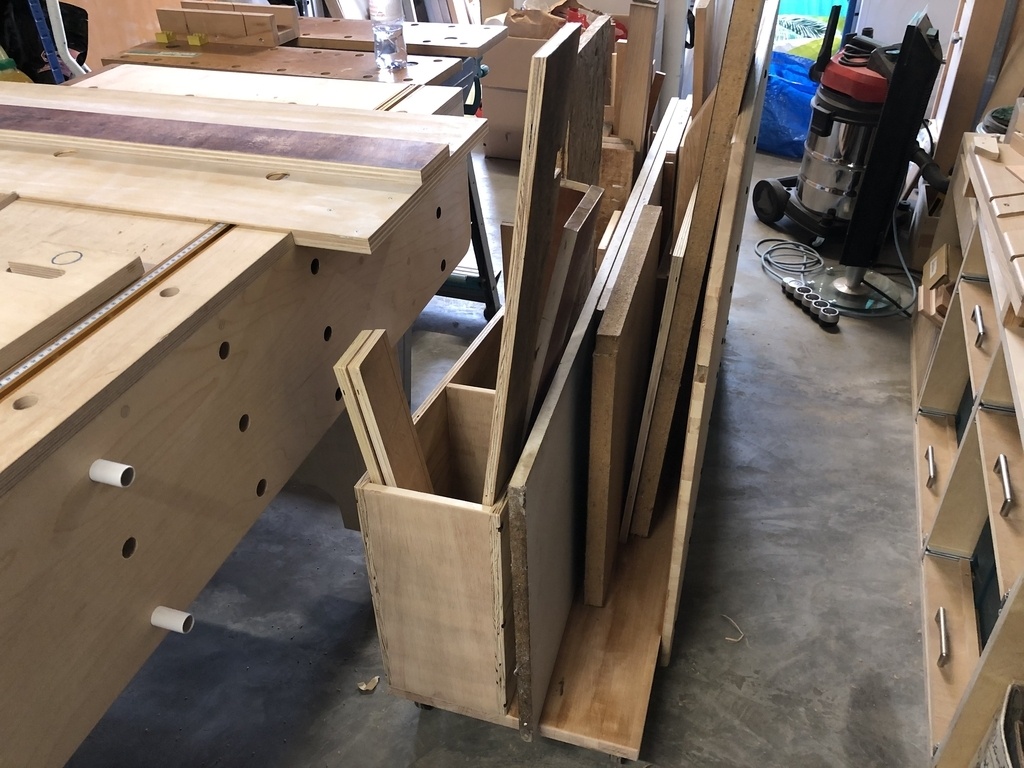

Donc si ce chariot est simple, c'est parce que je préfère quand c'est simple, bien sûr, mais aussi parce que je n'avais de toute façon plus de panneau pour faire plus!

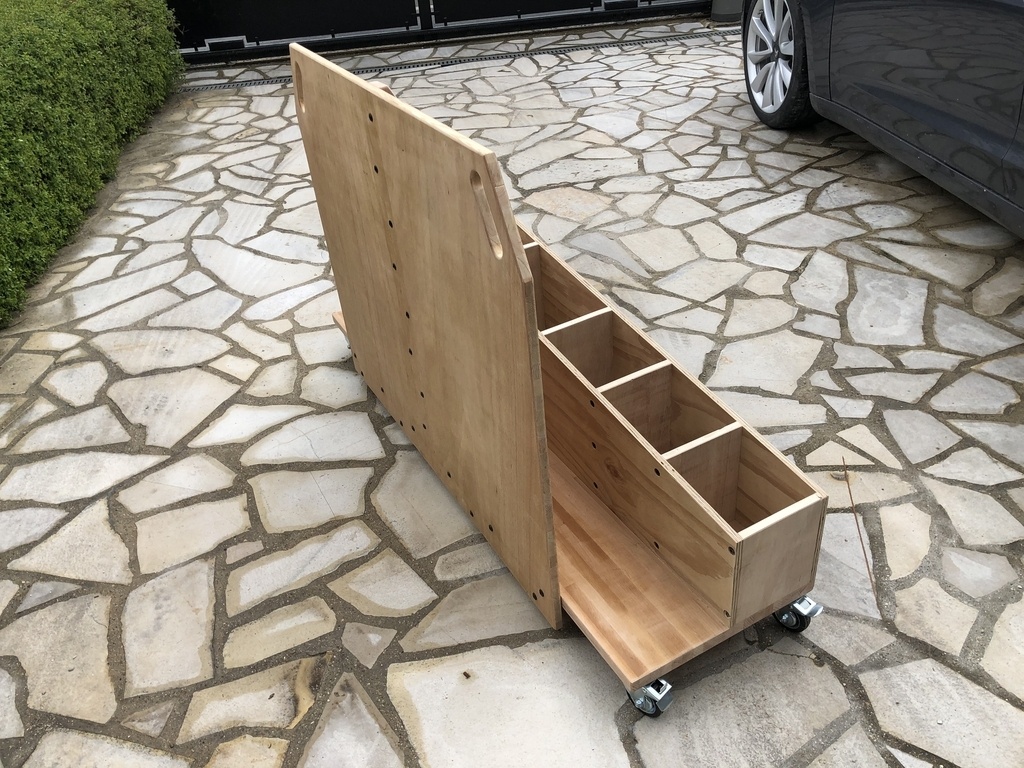

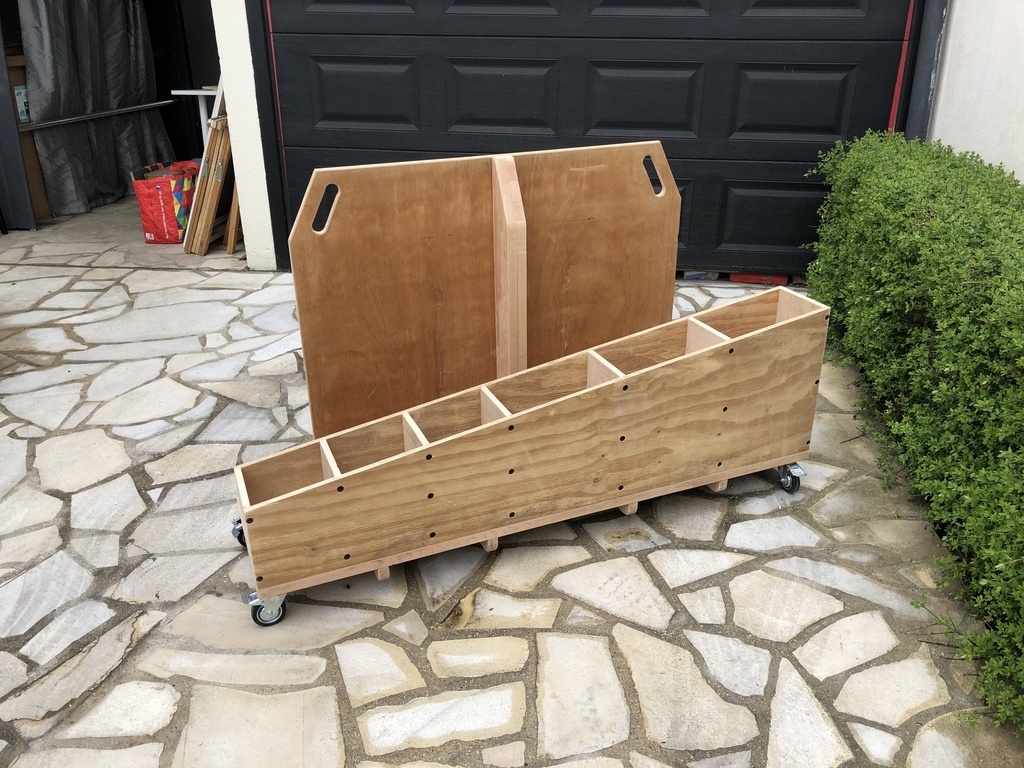

Il fait 1,5 m de long sur 40 cm de large.

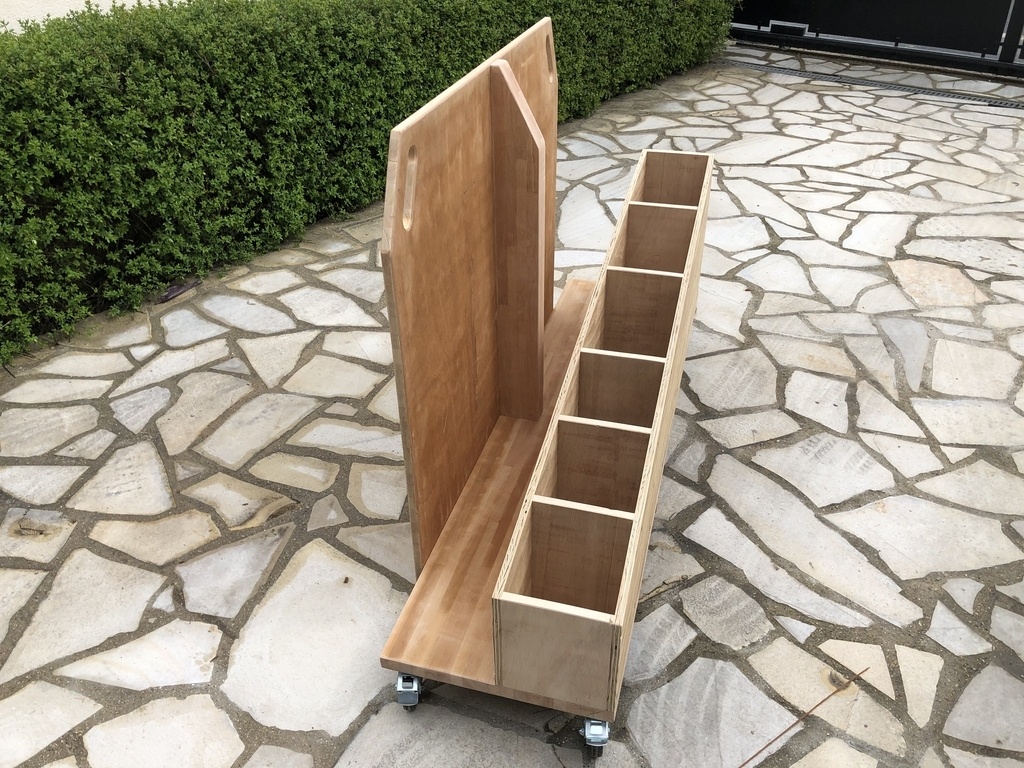

Il est composé sur la moitié de sa largeur de six bacs de 20 et 30 cm de large, et sur l'autre moitié d'un espace pour les panneaux.

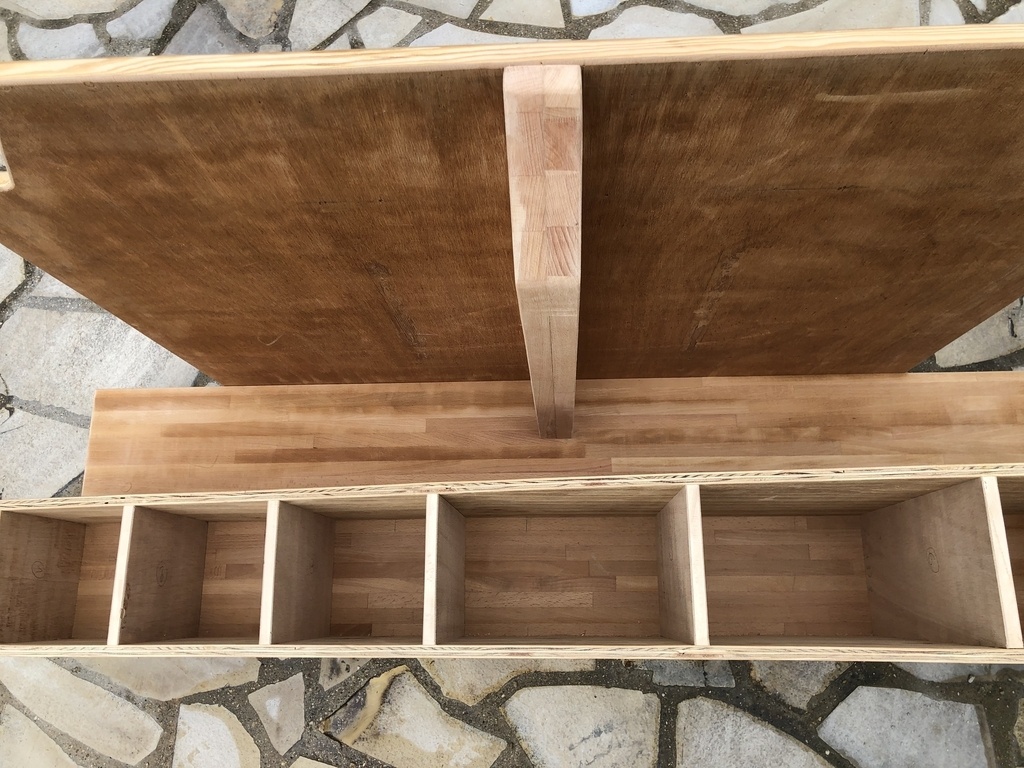

Celui-ci se divise également en deux, une moitié libre sur toute la largeur pour les grands panneaux, et une moitié coupée en deux par un renfort.

Le renfort est plus que nécessaire, car j'ai du le mettre le panneau latté sur le côté dans le mauvais sens (lattes horizontales), sinon il n'était pas assez large.
Il est composé de deux épaisseurs du lamellé collé ayant servit pour la plateforme. La section fait dans les 10 par 5 cm, ça devrait tenir.

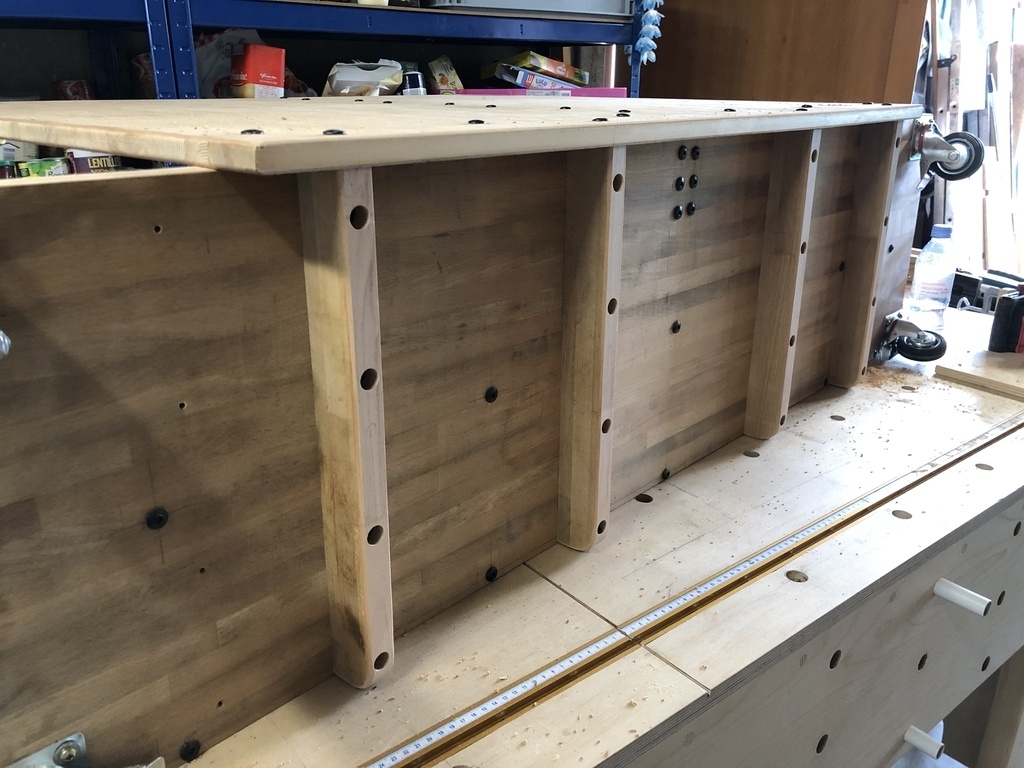

Ce renfort est fortement vissés à la plateforme, car il va supporter les efforts (voir les six vis très rapprochées sur la photo ci-dessous).

Egalement tirés du même lamellé-collé, les quatre renforts transversaux que l'on voit sous la plateforme.

Réalisation

J'ai commencé par pas mal de ponçage, vu l'état des panneaux utilisés, mais il ne faut jamais désespérer du bois, sous la surface la plus miteuse se cache toujours un bois magnifique comme au premier jour :-)
J'ai tout vissé, je n'ai rien collé, en utilisant ces grosses vis noires, que je trouve très belles!

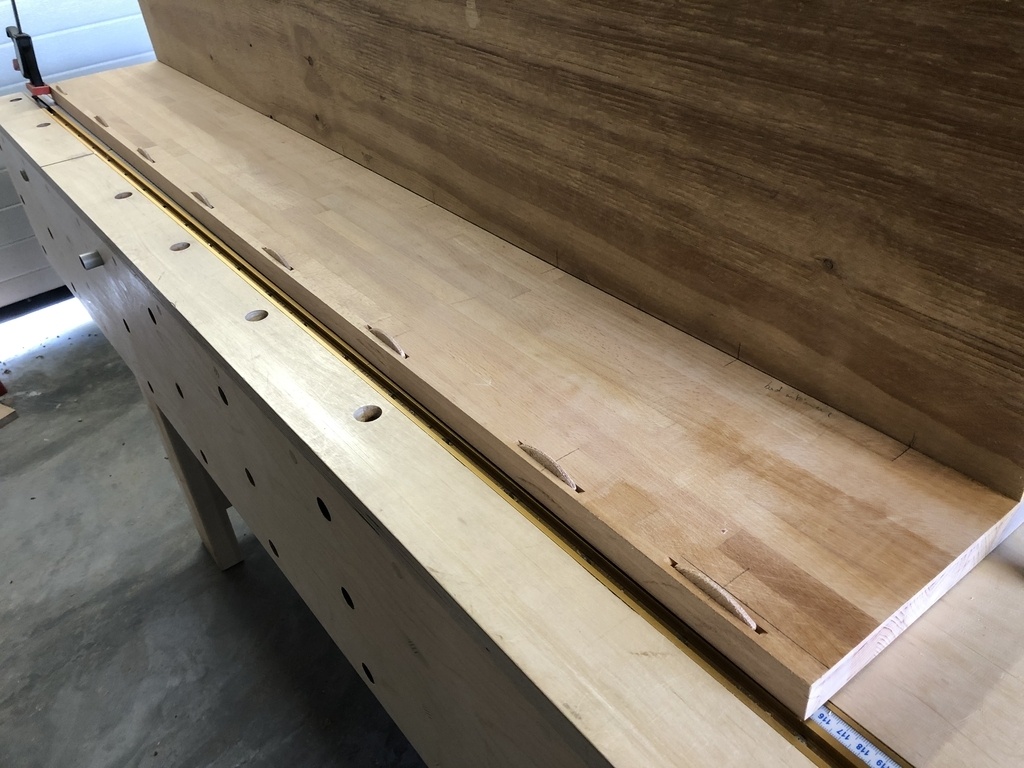

J'ai seulement utilisé des Lamellos pour aligner sur la plateforme les deux longs contreplaqués plus très droits formant les côtés des bacs.

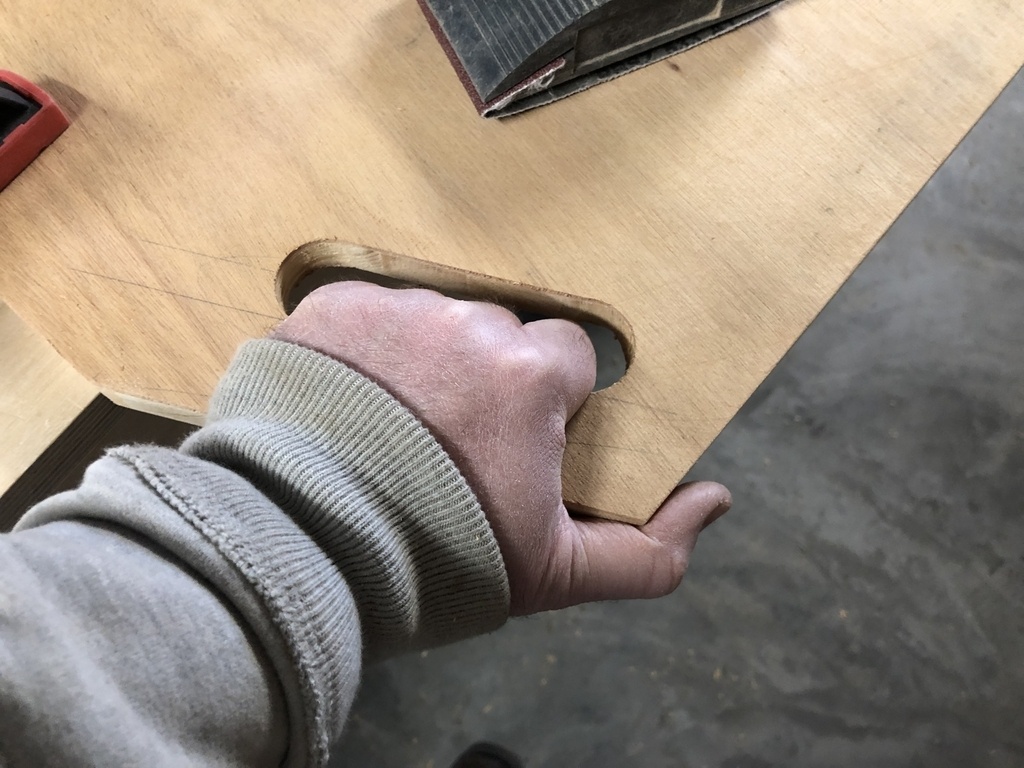

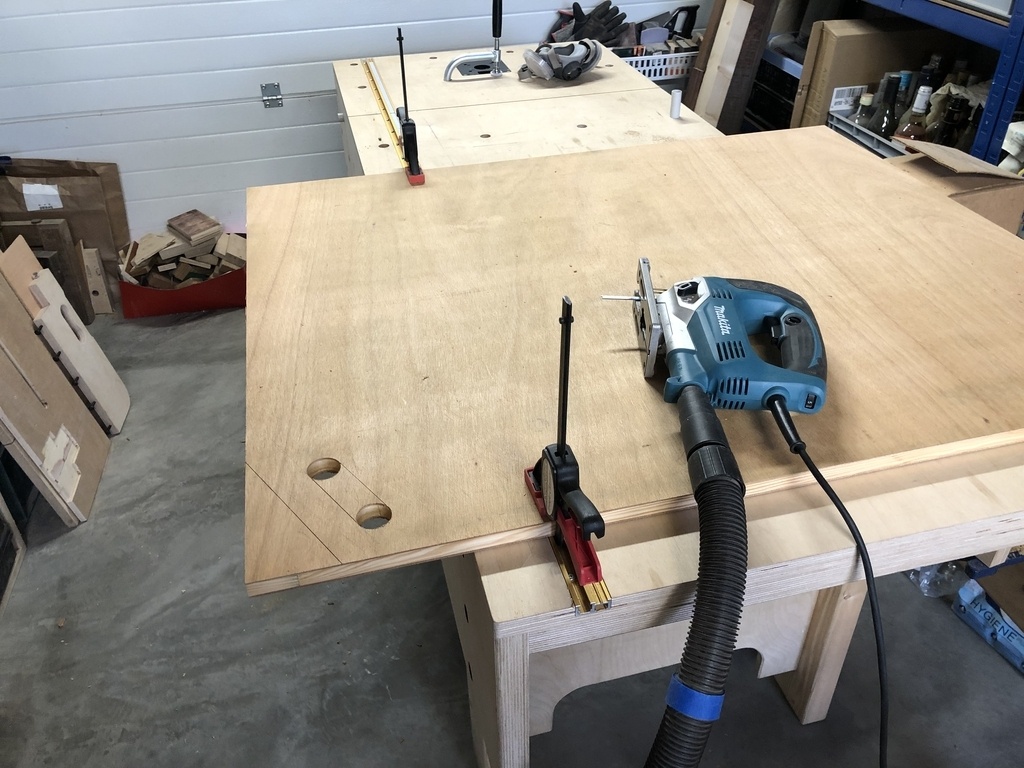

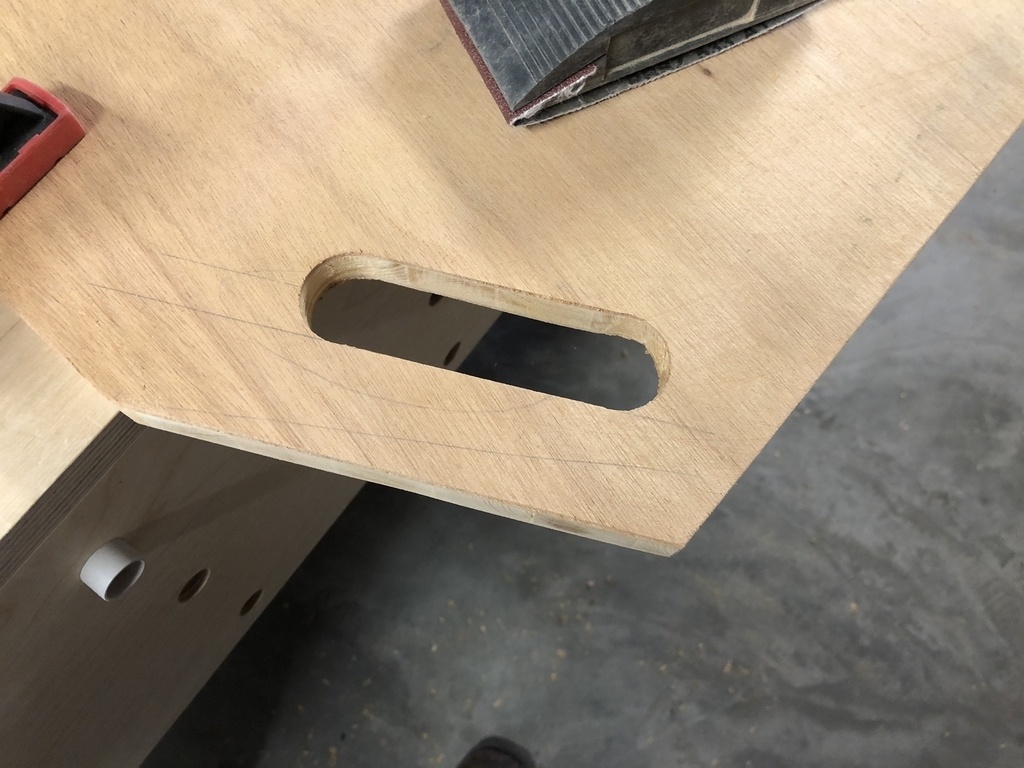

J'ai découpé deux poignées dans le panneau latéral.
Comme il y quatre roues directrices, il faudrait en fait deux poignées de chaque côté pour que ce soit plus facile à manier, mais c'est quand même déjà bien pratique comme ça.
