Arbalète à bouchons

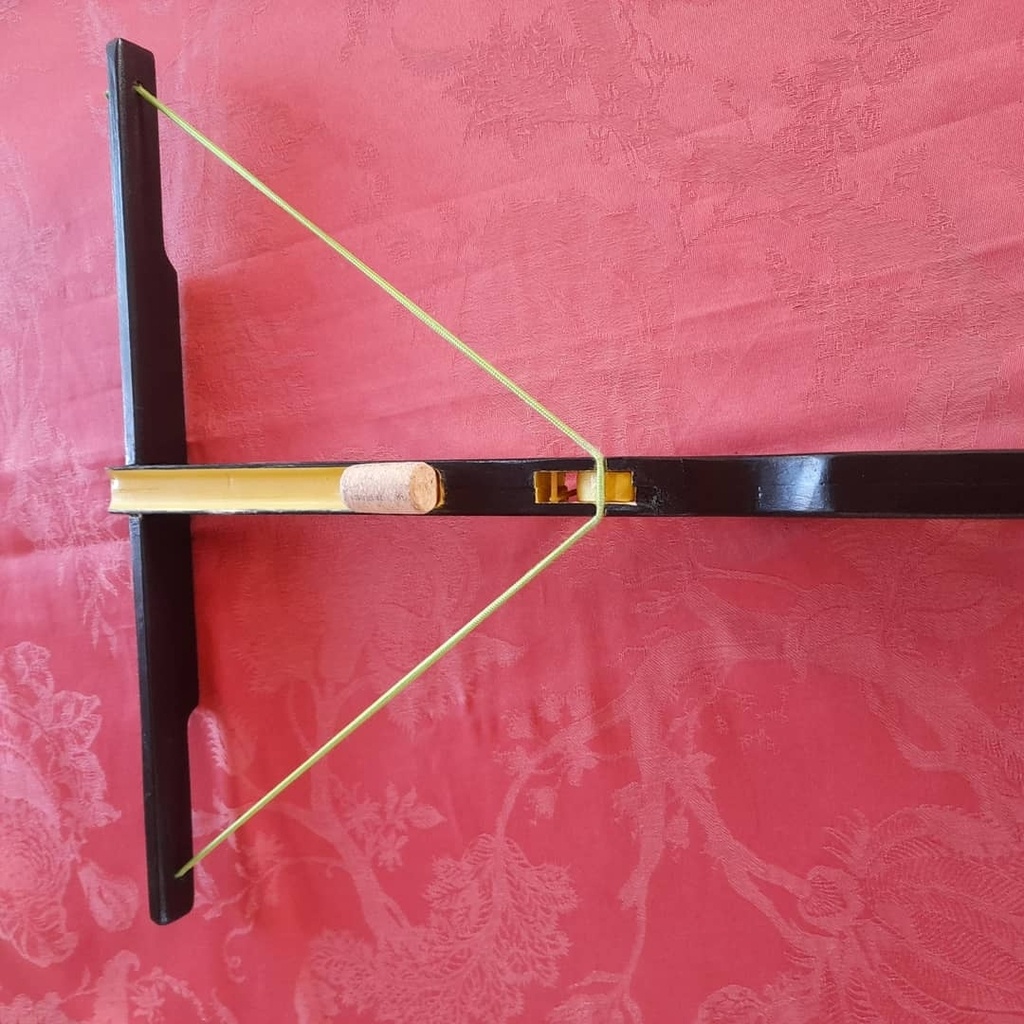

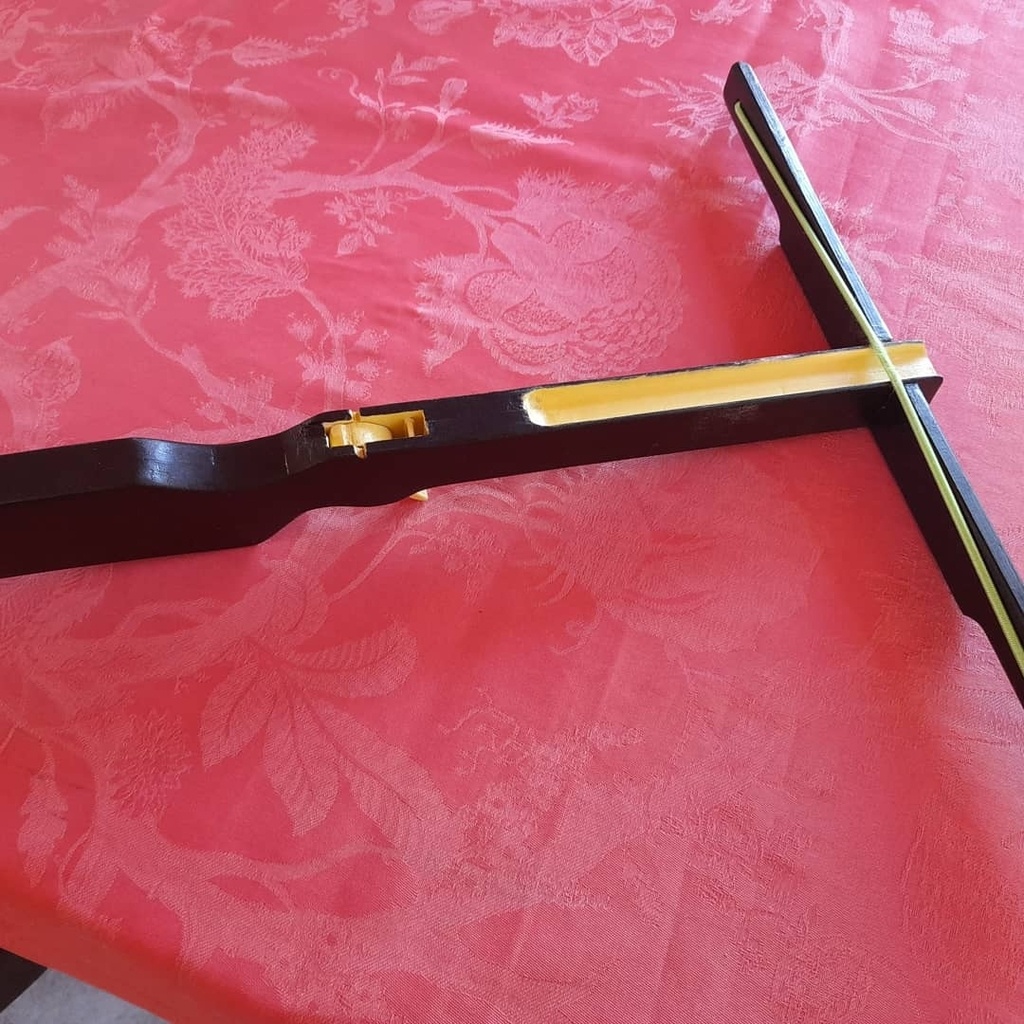

Arbalète a bouchons réalisée en bois de palette (2 morceaux de palette collés et tourillonés).

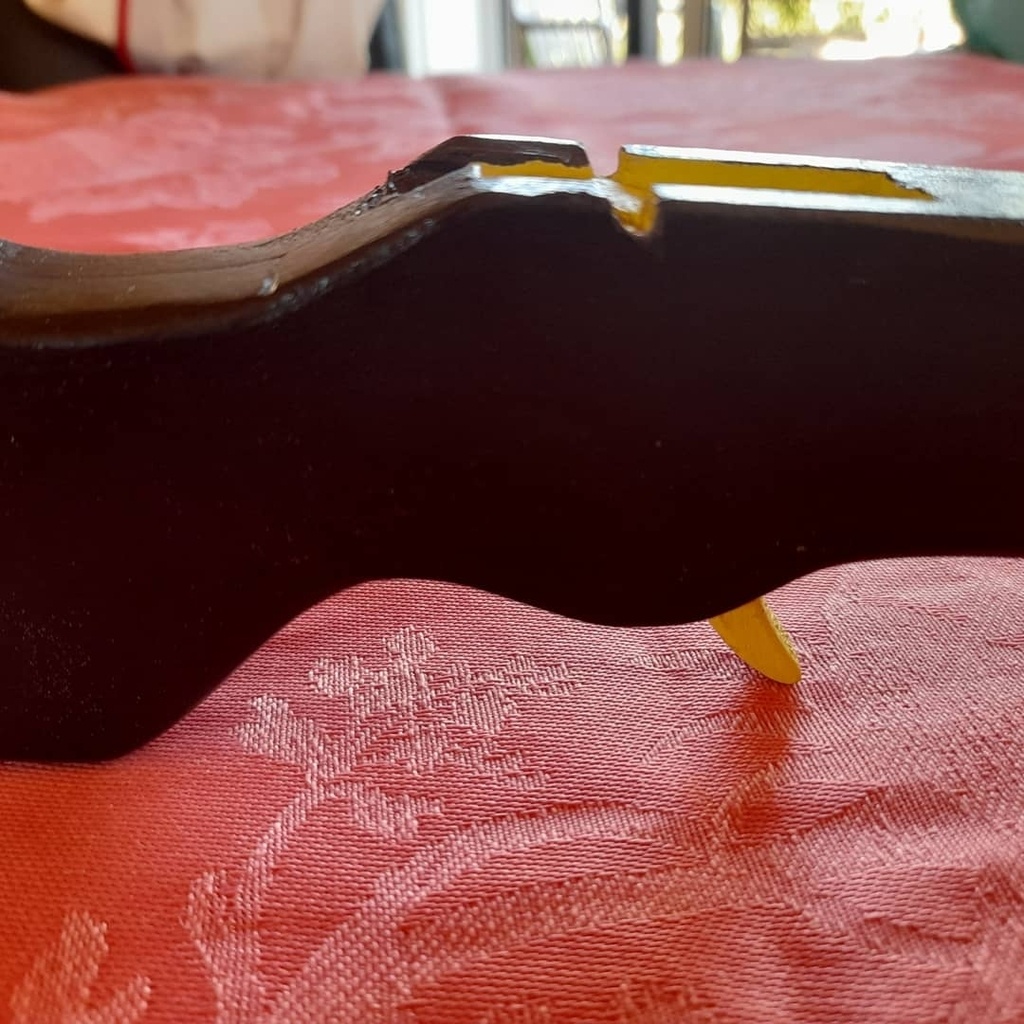

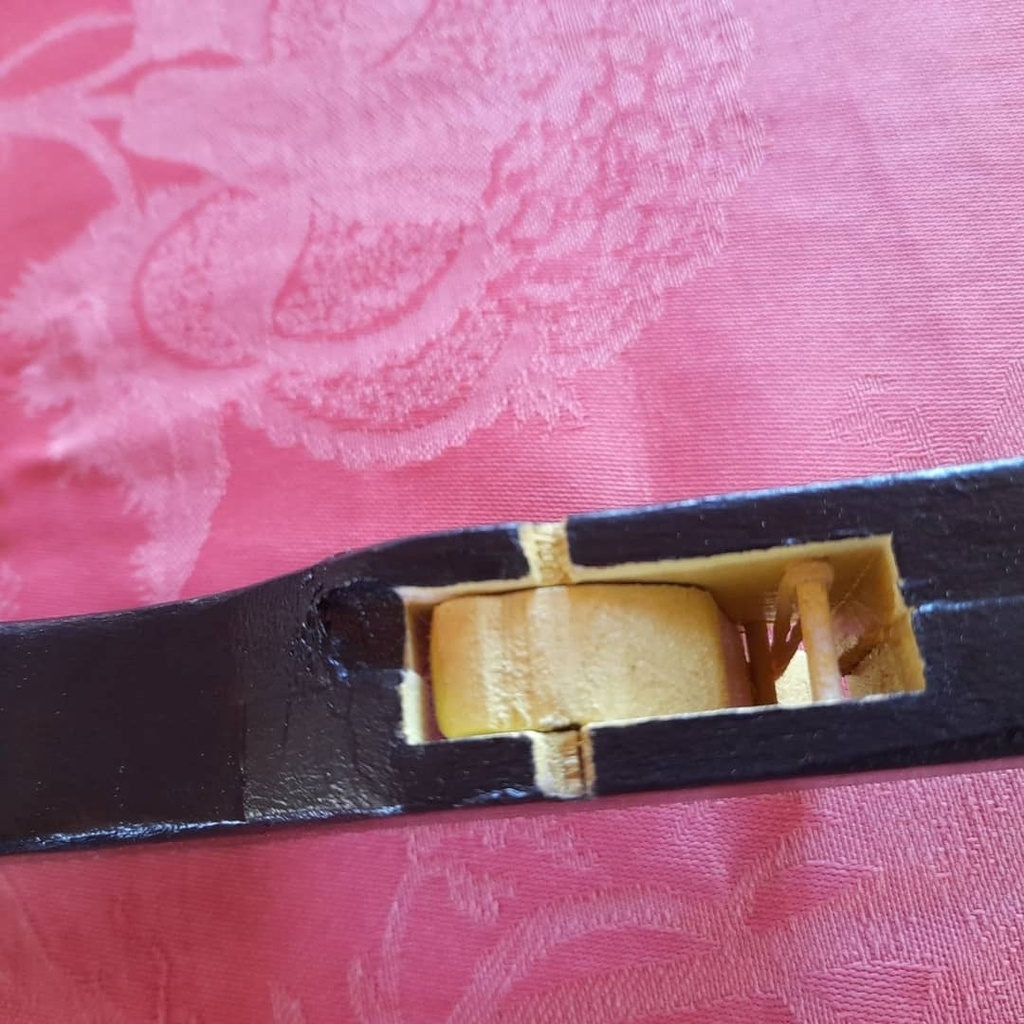

Là gâchette est montée sur un tourillon pour le pivot et le mécanisme de rappel de la gâchette est fait a partir d'un élastique et de 2 pics a brochettes.

Mis à jour

Publications associées


Discussions

CopeauxLorrainGirondin a publié la création "Arbalète à bouchons".
il y a 3 ans
AvecUnBoutDeBois

Super jouet ! J'avais réalisé le même type d'arbalète pour mon fils il y a quelques années. Je mettais basé sur un modèle trouvé dans la revue L'atelier Bois. Je ne souvient plus si il s'agissait d'un arc ou d'une arbalète. Les flèches étaient réalisées avec des baguette de diamètre 8 mm, avec le bouchon de liège en embout.
Je conseille aux boiseux cette réalisation pour leur bambin. Ils s'amuseront des heures avec 👍

sbrulais
( Modifié )

Bonjour, auriez vous un croquis ou une photo détaillant le système de gâchette notamment où est situé l'axe?
Merci

CopeauxLorrainGirondin

Bonjour, j'ai offert l'arbalète je ne peux donc plus en faire de photos.

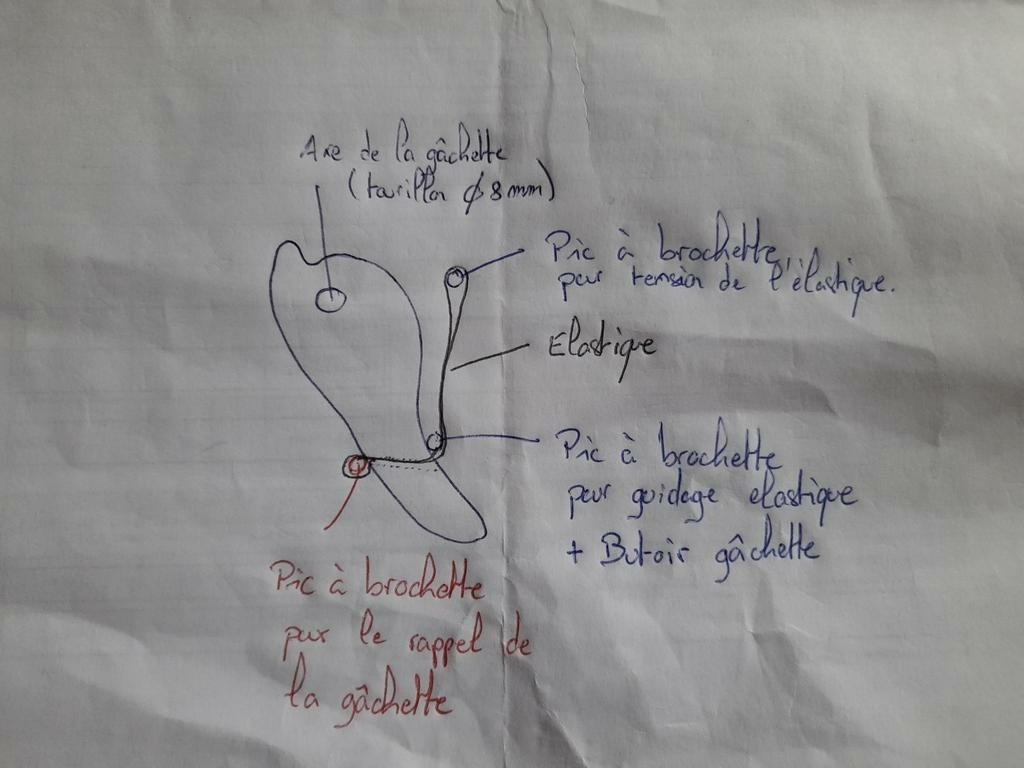

Par contre j'ai ajouté un schéma de principe dans la galerie.
Le mécanisme est assez simple :

  • le pic a brochette en haut à droite sert à maintenir l'élastique (il passe a travers l'élastique).
  • le pic a brochette en bas à droite participe à la tension de l'élastique et sert également de butée à la gâchette.
  • le pic a brochette a gauche (de dimension egale a la largeur de la gachette) sert simplement de rappel à l'élastique (il tien en place par une tête d'alouette et grâce à la tension de l'élastique).

La gâchette est bien sur percée pour permettre le passage de l'élastique. Les pics a brochettes sont tous démontable pour pouvoir changer l'élastique en cas de casse.

Voilà, j'espère que c'est clair 😉

sbrulais

Oui c'est clair, merci d'avoir pris le temps de faire un croquis
