sbrulais

Arbalètes à bouchon


Bonjour,

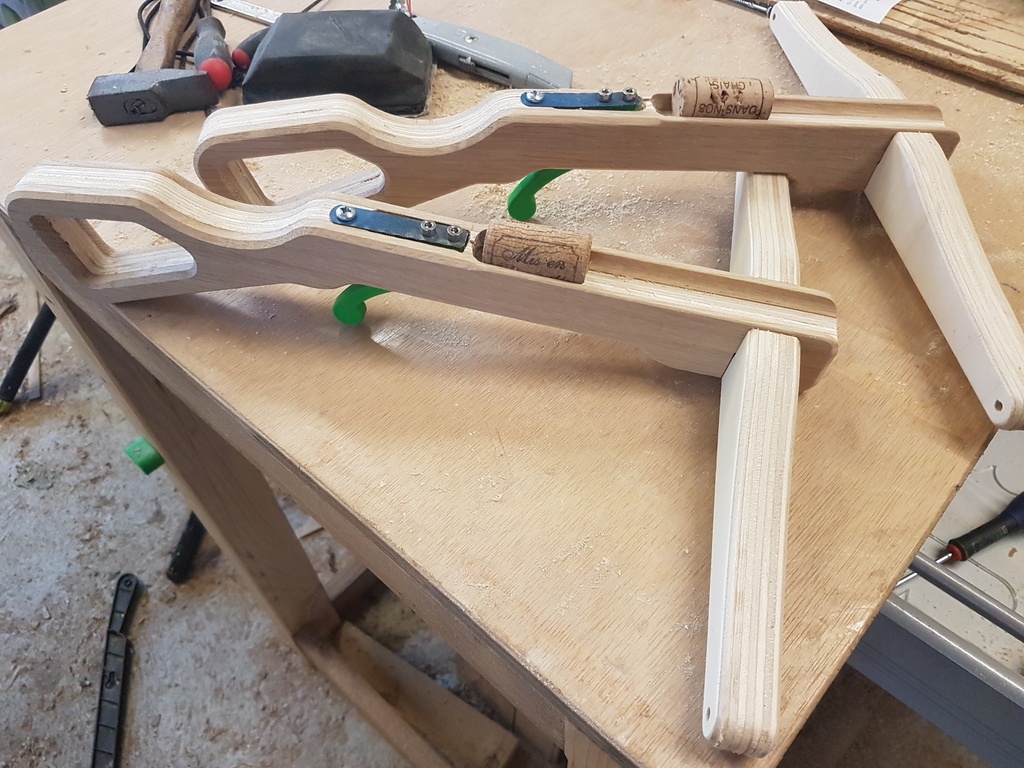

Créations largement inspirée par celles déjà présentées sur ce site; le système de gâchette est différent: il s'agit d'une vielle lame de scie à métaux qui s'arc-boute.

La gâchette est imprimée en 3D faute de temps pour être prêt à Noel, sinon j'aurais aimé la faire en alu.

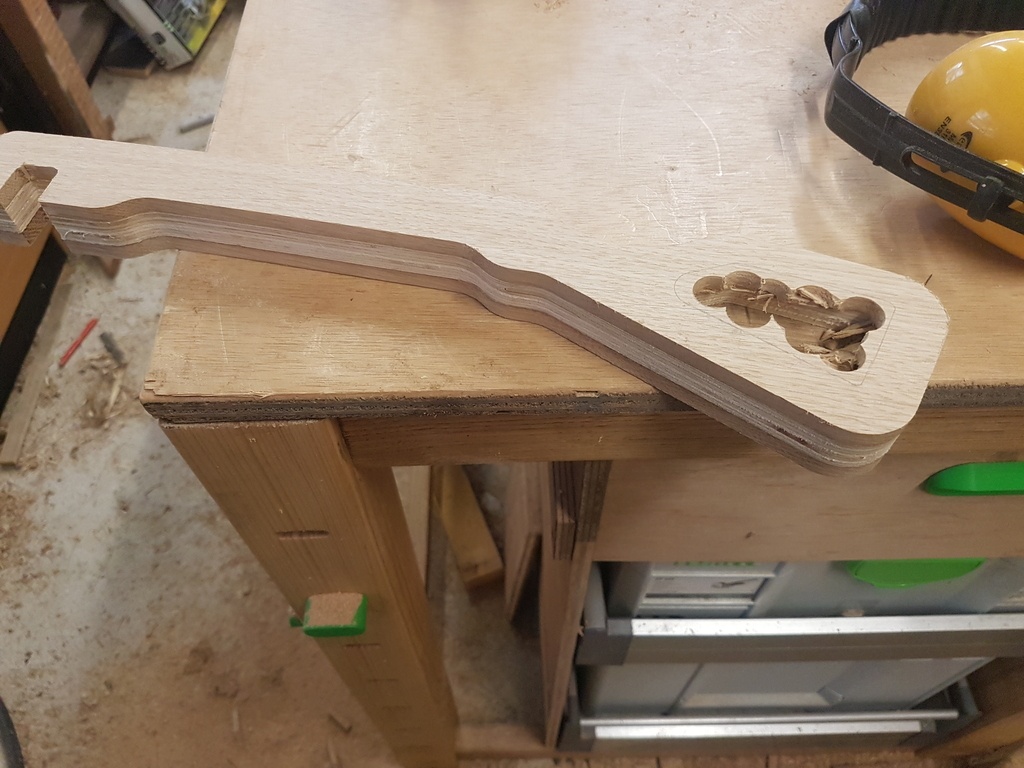

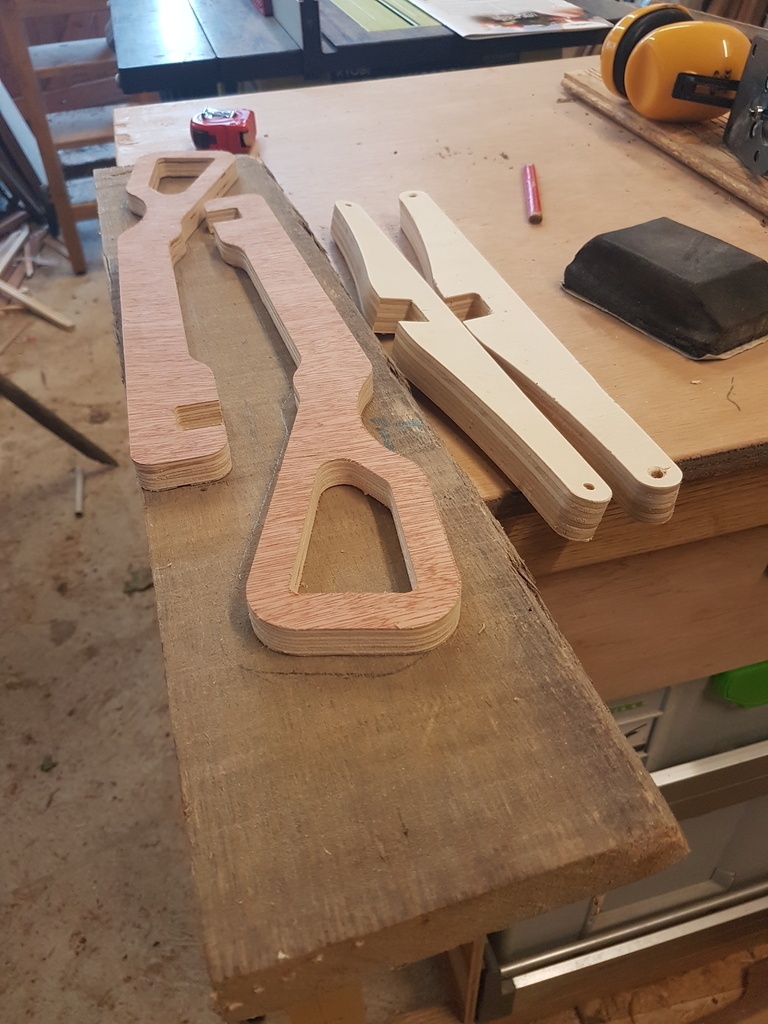

Le corps est en CP découpé à la CNC, plaqué de deux morceaux de chêne raboté à 8mm que j'ai mis a dimension une fois collé avec une fraise à affleurer.

Assemblage à mi-bois entre le corps et "l'arc".

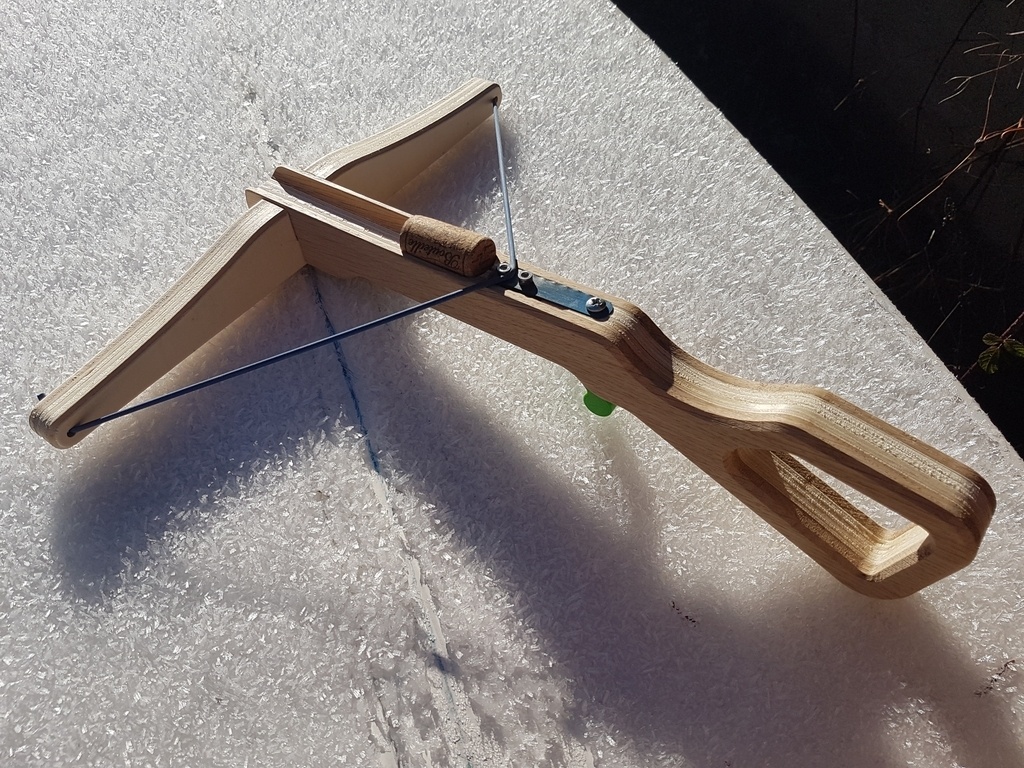

Voici une nouvelle photo en situation pour que ce soit plus clair 😉

Mis à jour

Publications associées


Discussions

sbrulais a publié la création "Arbalètes à bouchon".
il y a 2 ans
Kentaro
( Modifié )

Mais c'est dangereux! 😲

Terkou

Mais ça fait rêver mes garcons;)

Dreo
( Modifié )

Quelque chose m'échappe : je ne vois pas comment la lame qui s'arc-boute peut propulser le bouchon...

Wil

Dreo , je dirais qu’il manque la ficelle sur les photos

sbrulais

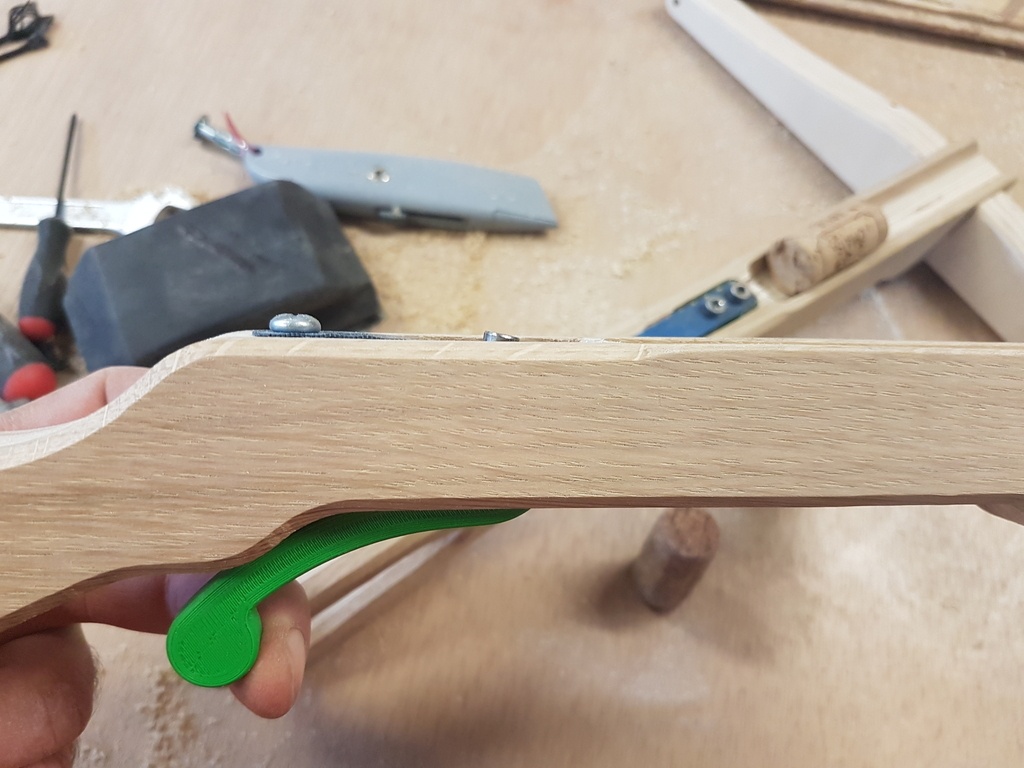

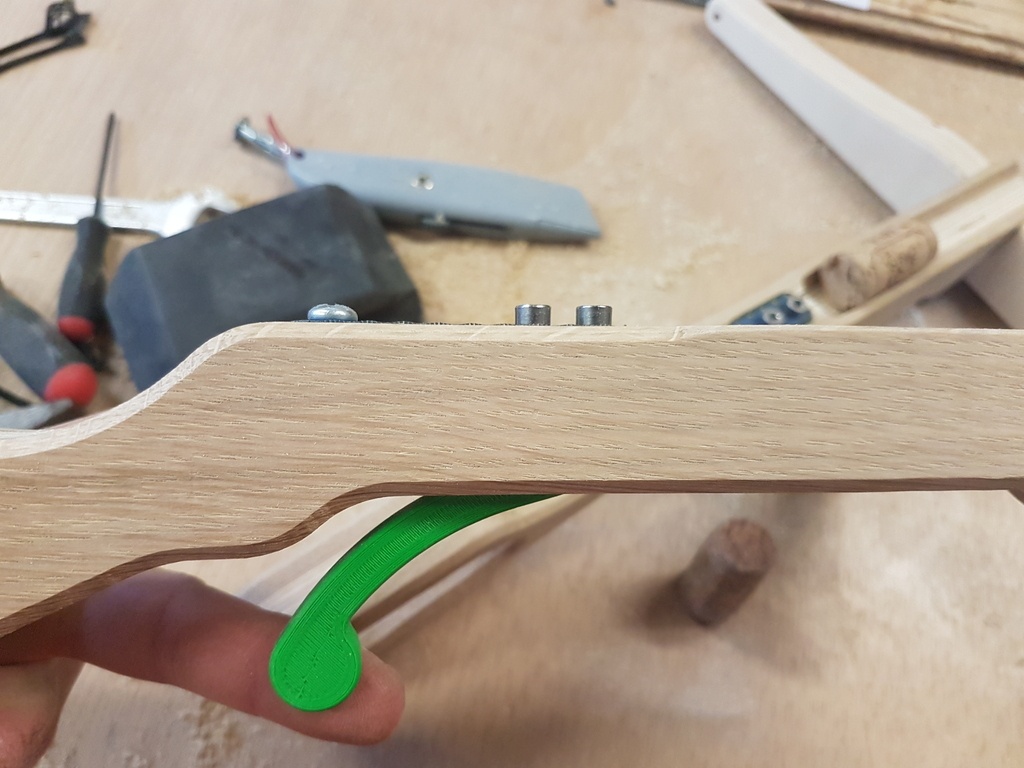

Oui il manque les élastiques. Il y a une réservation dans le corps, voici comment la lame de scie se baisse pour libérer l'élastique:

Dreo

AHHH, j'avais bien compris comment la lame disparaissait dans l'arbalète et je croyais que c'était cette lame qui propulsait en s'échappant ensuite... N'importe quoi... pfff il faut tout m'expliquer parfois😋
Merci. En tout cas je la met dans mes projets susceptibles de plaire à ma petite fille.

Artanux

Dreo : J'avais la même incompréhension et ta question m'a permis de comprendre. 😉

jeftaxi
( Modifié )

Pratique pour reboucher les bouteilles pas terminées 😂

sbrulais

😋
