Dispositif de coulissement de ma perceuse à colonne


Fabrication d'un système de coulissement pour ma perceuse à colonne. L’intérêt de ce dispositif est de pouvoir venir positionner la perceuse au bord du plan de travail pour percer des longueurs de plus d'un mètre en bois de bout.
Une fois le travail exécuté, on peut reculer la perceuse pour la remettre dans sa position initial.
Le déplacement de la machine se fait aisément d'une main.

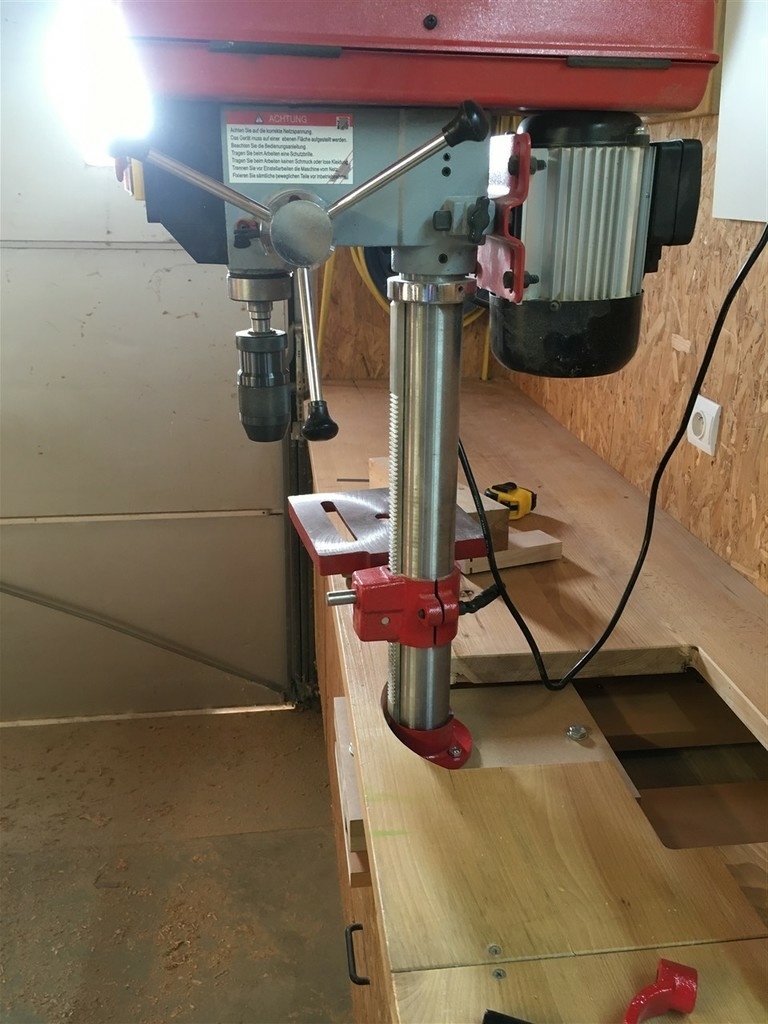

Perceuse à colonne dans sa position initial reculée

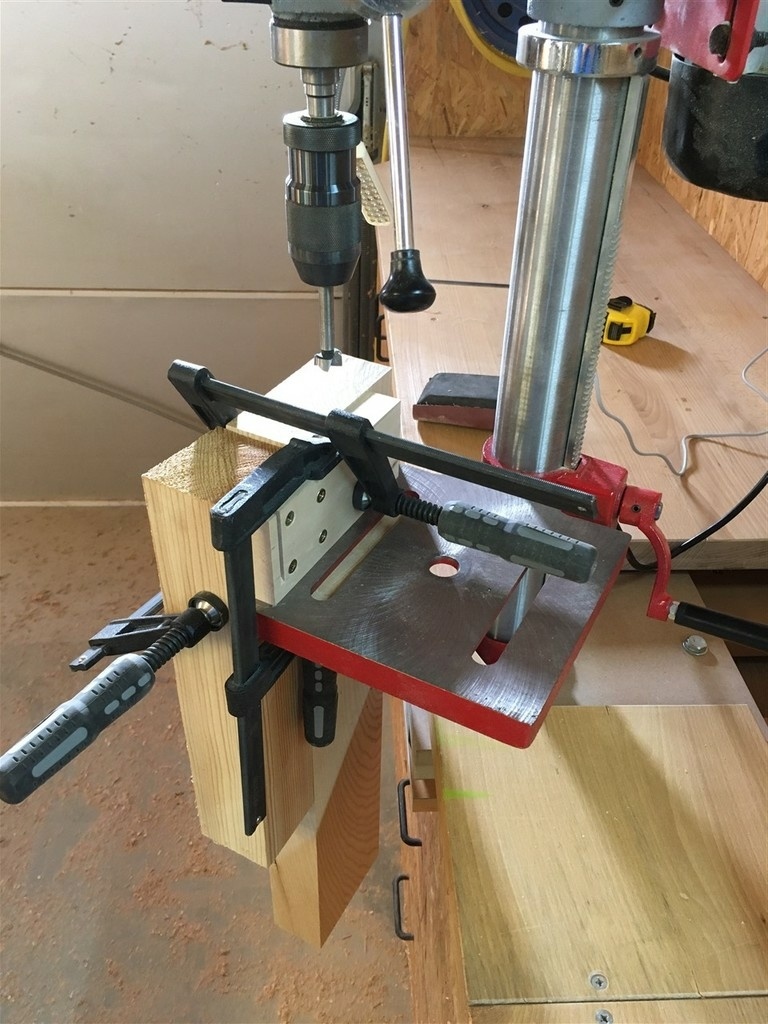

Perceuse à colonne dans sa position avancé au bord du plan de travail

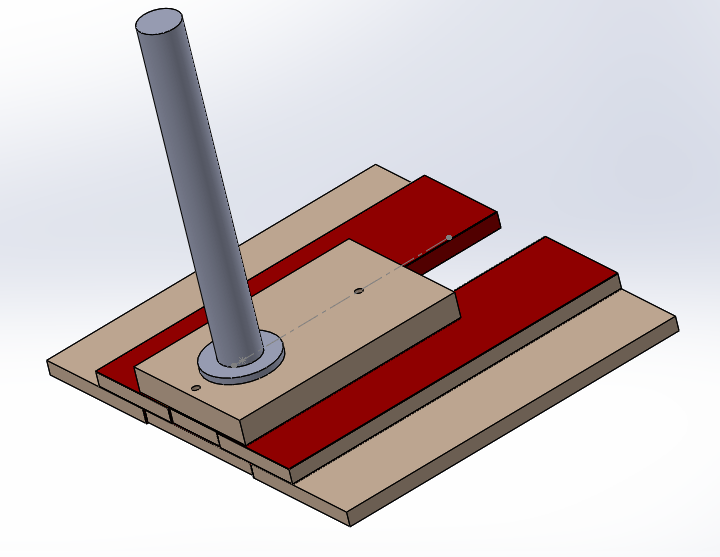

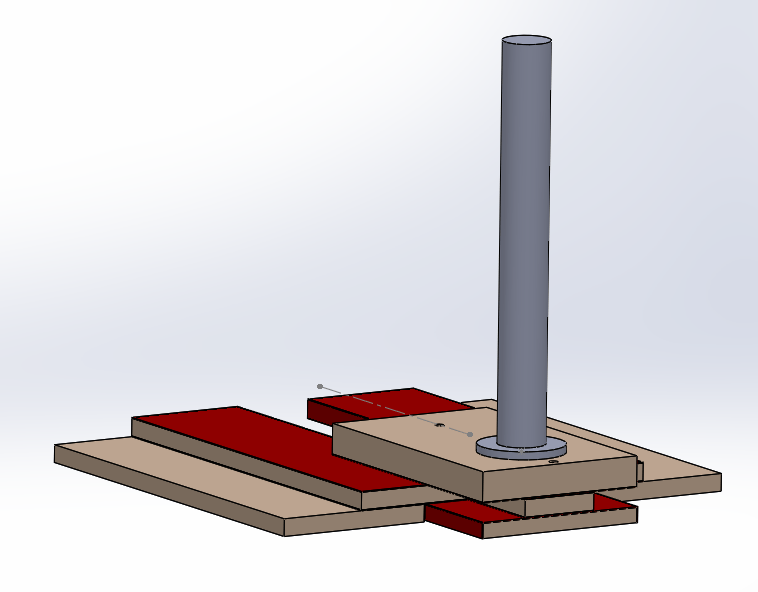

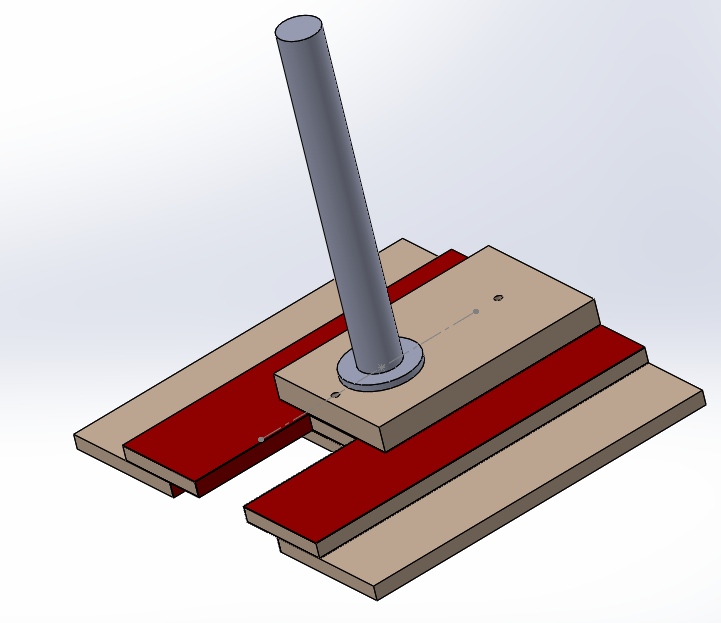

Détail sur le système de coulissement en MDF stratifié sur les parties en frottement lors du déplacement. Les parties en rouge sont sratifiées.

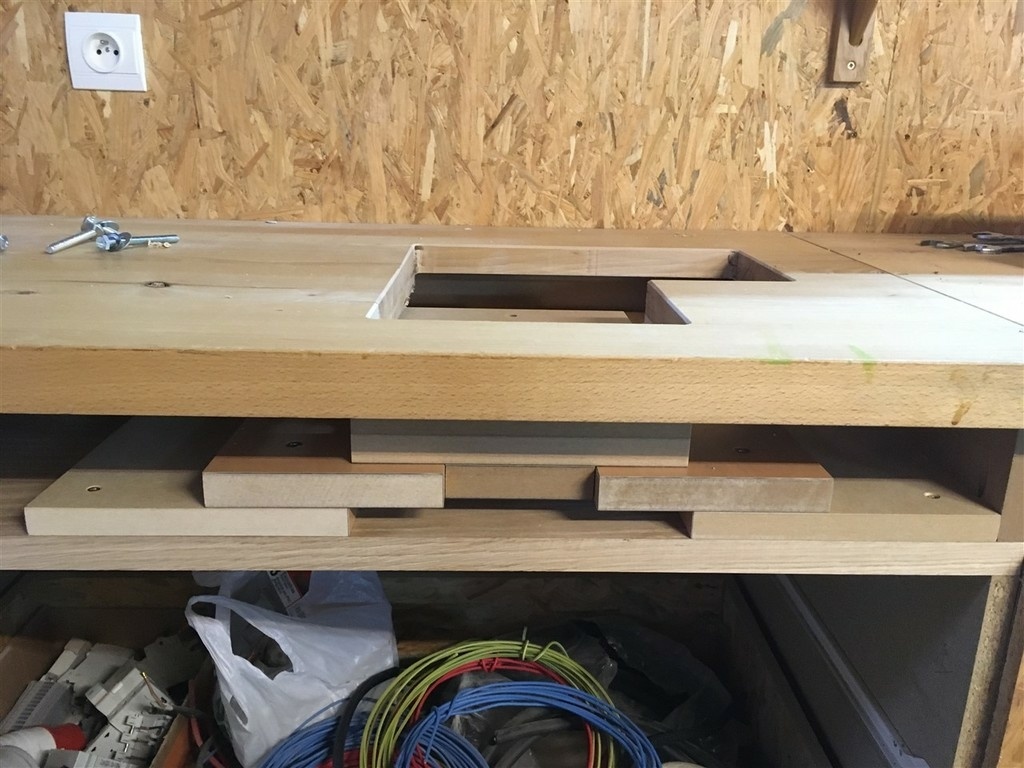

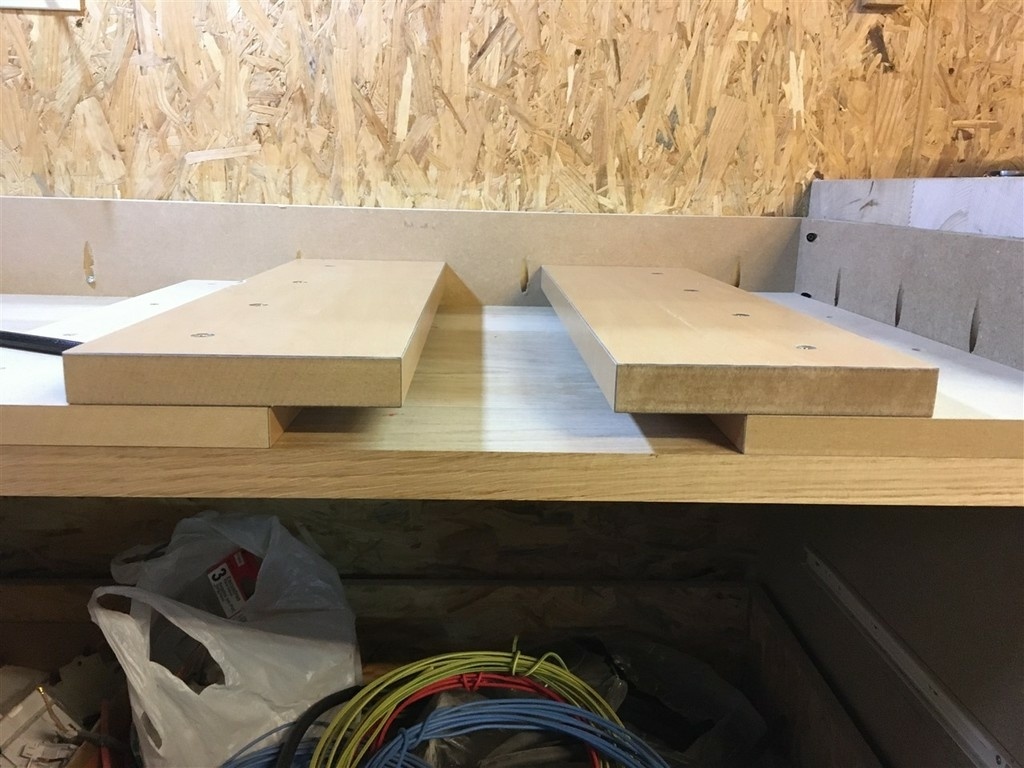

Fixation de la partie fixe sous le plan de travail. Tout est en MDF. Les parties stratifiées supporterons la partie mobile. Le stratifié facilite le coulissement.

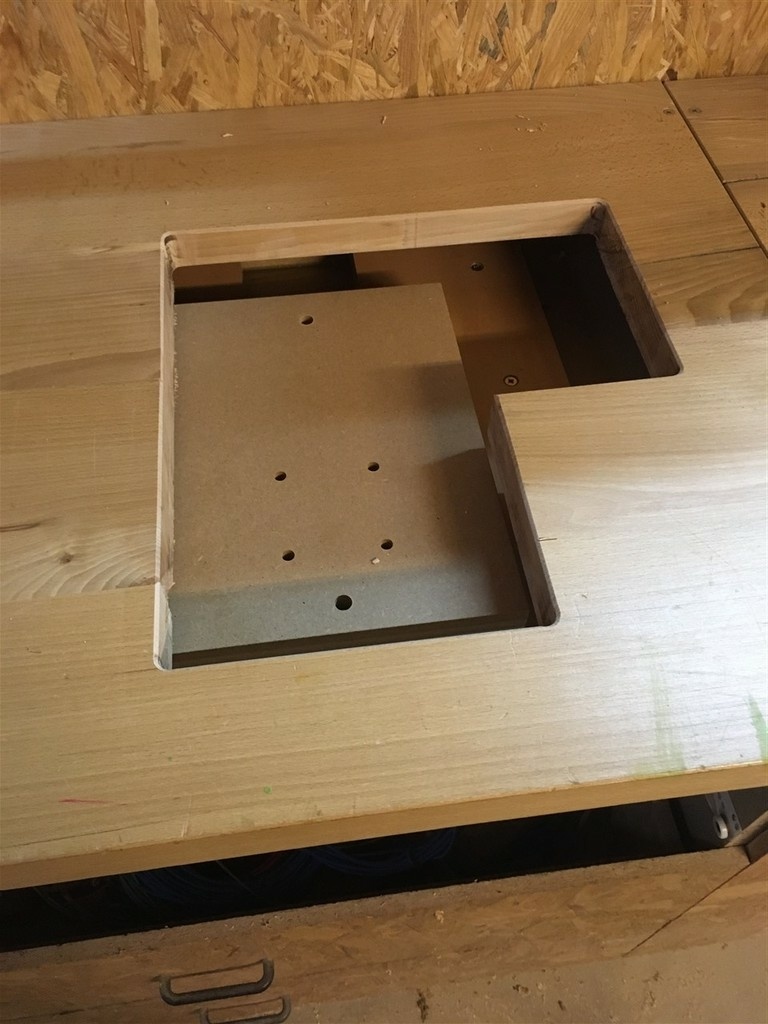

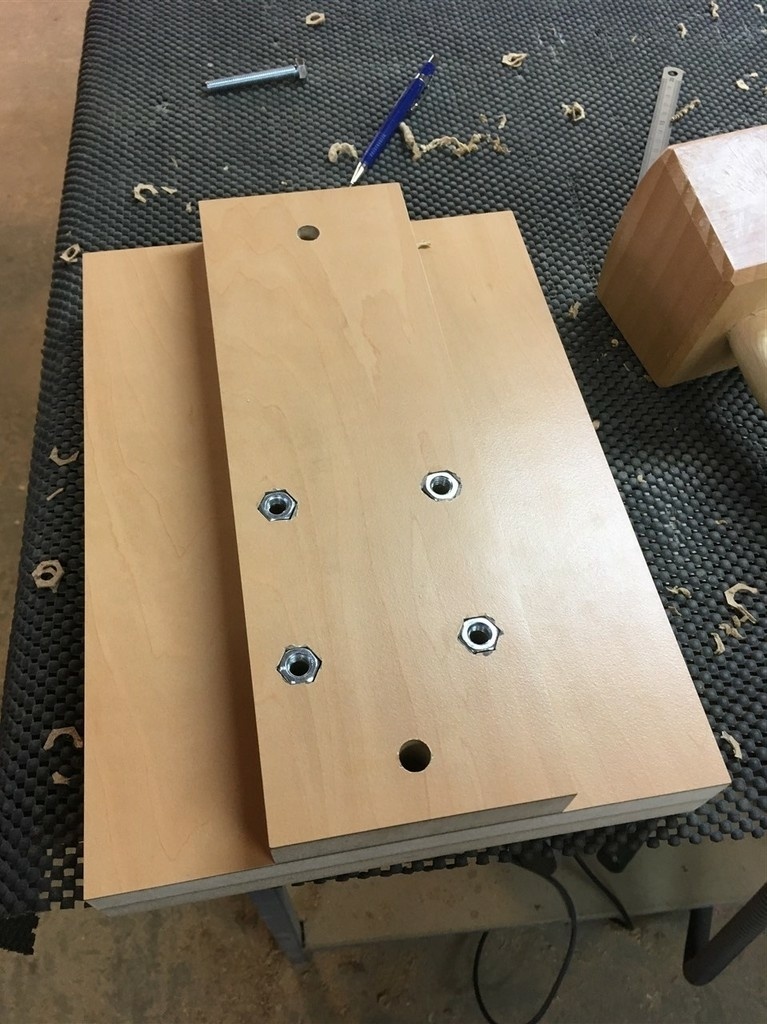

Vue de dessous de la partie mobile. Les 4 écrous insérés serviront a la fixation de la perceuse à colonne et les 2 perçages, au blocage de cette partie mobile.

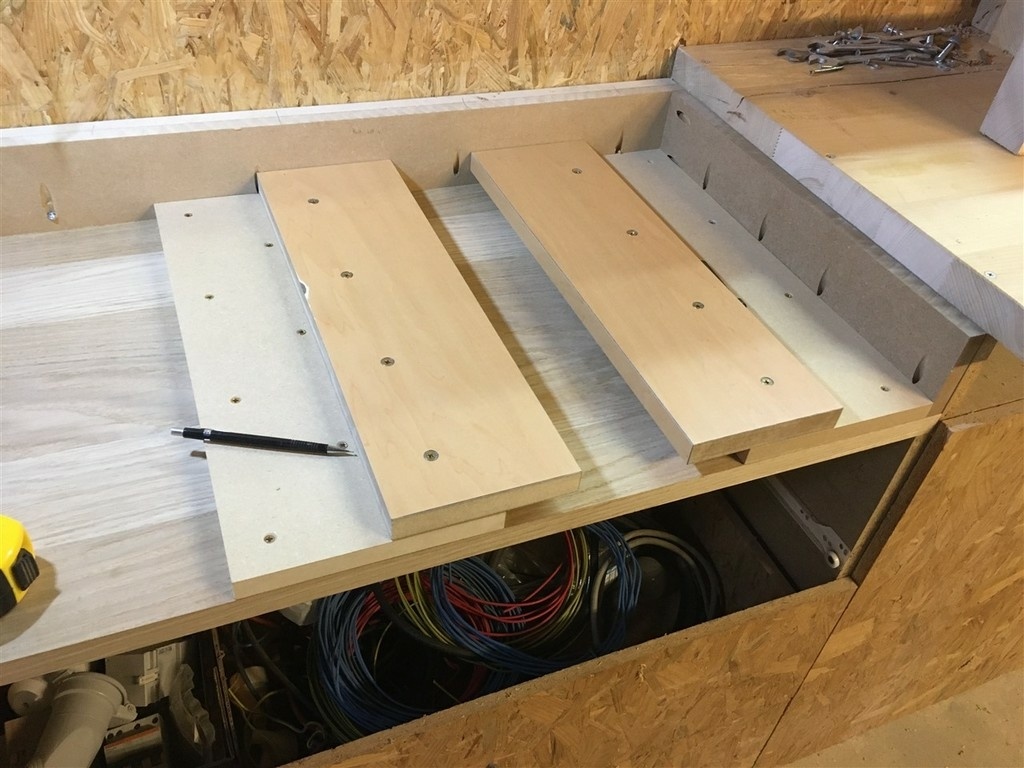

Mise en place de la partie mobile dans la partie fixe. Remise en place du travail avec un évidement pour le passage de la perceuse avec sa table et sa manivelle.

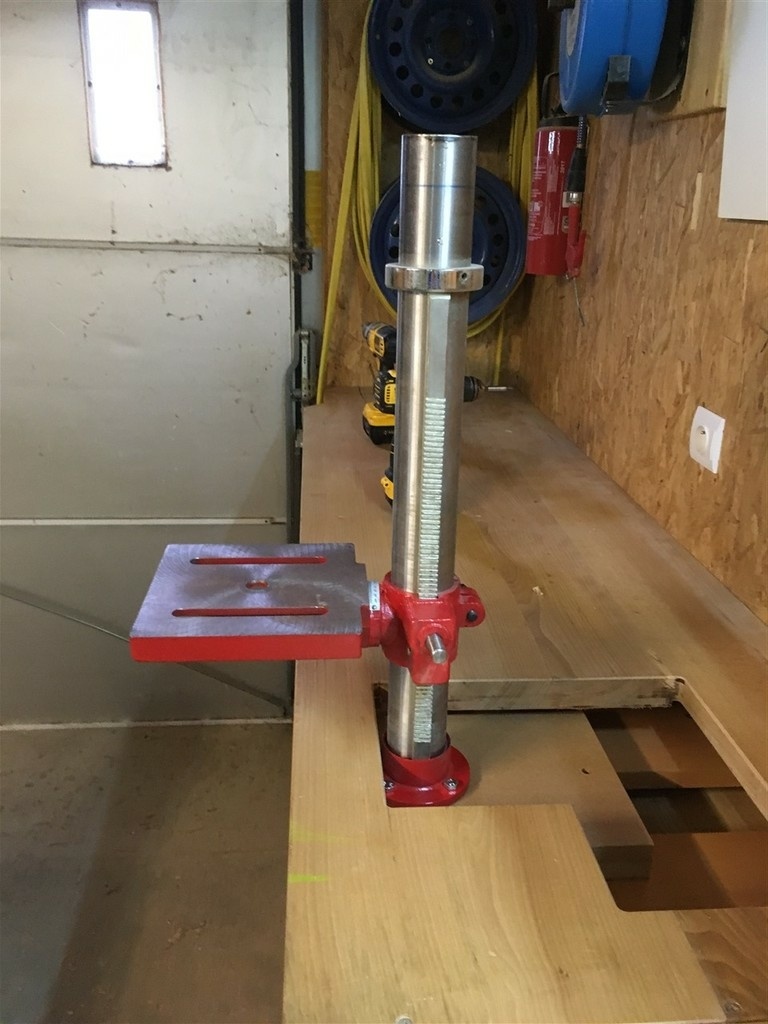

Mise en place de la colonne avec la table mais je m'aperçois que l'évidement ne vient pas assez au bord du plan de travail. Du coup, la table ne dépasse pas assez.

Modification du plan de travail. Là, c'est mieux.

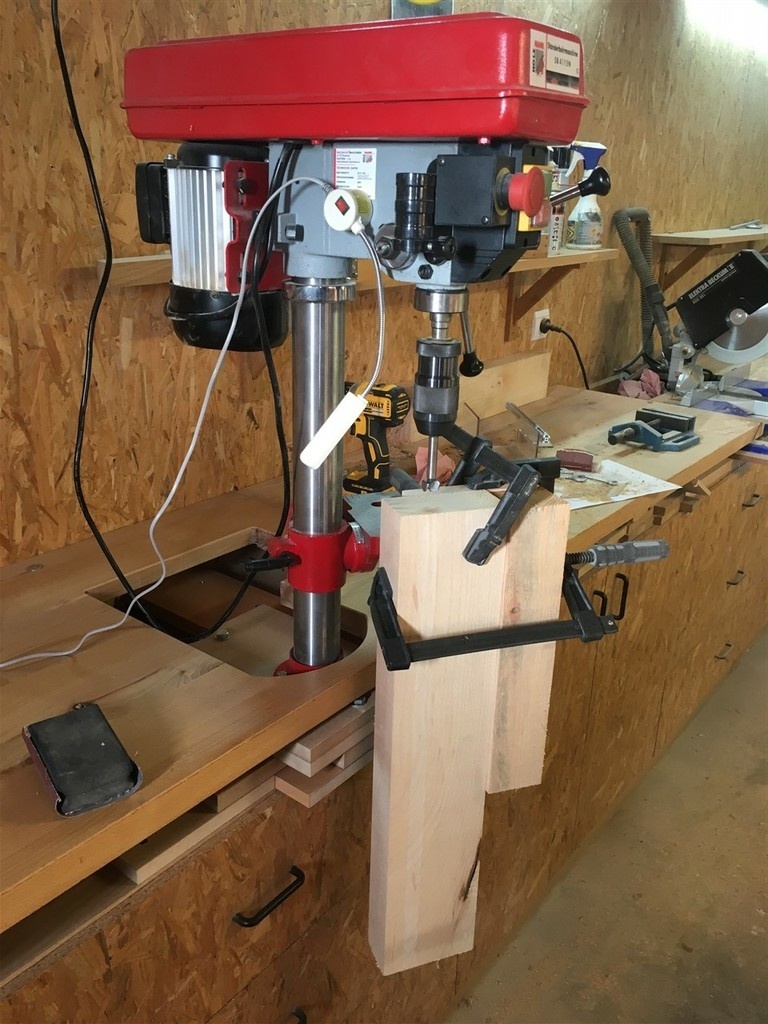

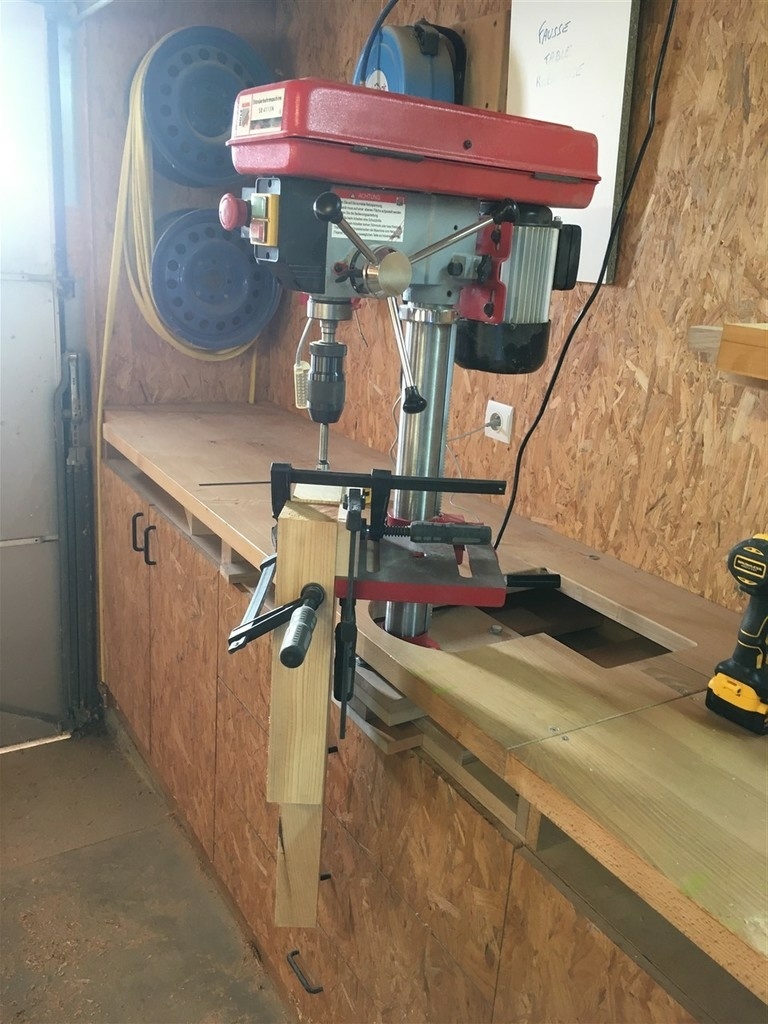

1er essai avec un morceau de bois fixé sur un gabarit rudimentaire mais c'était juste pour essayer. ça marche nickel.
