La conception de machines destinées à faire automatiquement des queues d'arondes et queues droites fait partie de mes obsessions. Douces, certes, mais obsessions quand même.
J'en avais déjà proposé quelques unes, pour scies sous table:

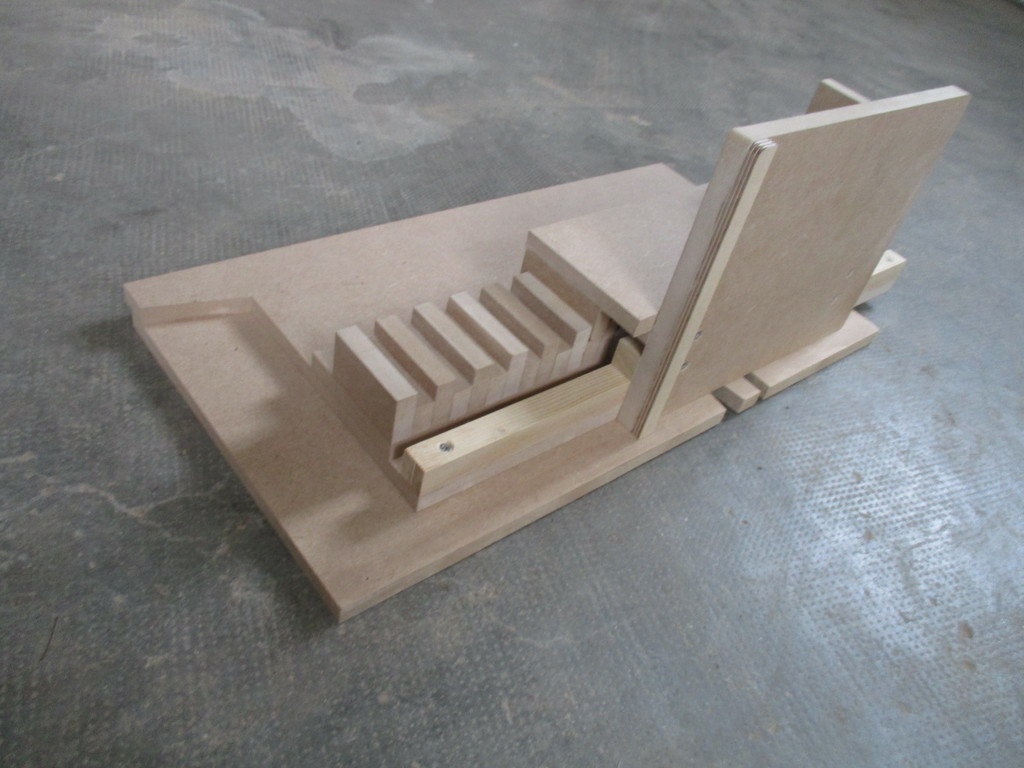

En voici donc une nouvelle, destinée à être utilisée avec une défonceuse sous table.
Il y a bien sûr les systèmes avec les gabarits en forme de peignes, qui permettent d'usiner presque automatiquement mais ces choses là coûtent fort cher... entre 100 à 200 €.
Le système proposé permet donc d'utiliser un gabarit très simplifié, avec une seule branche du peigne en U et en V.

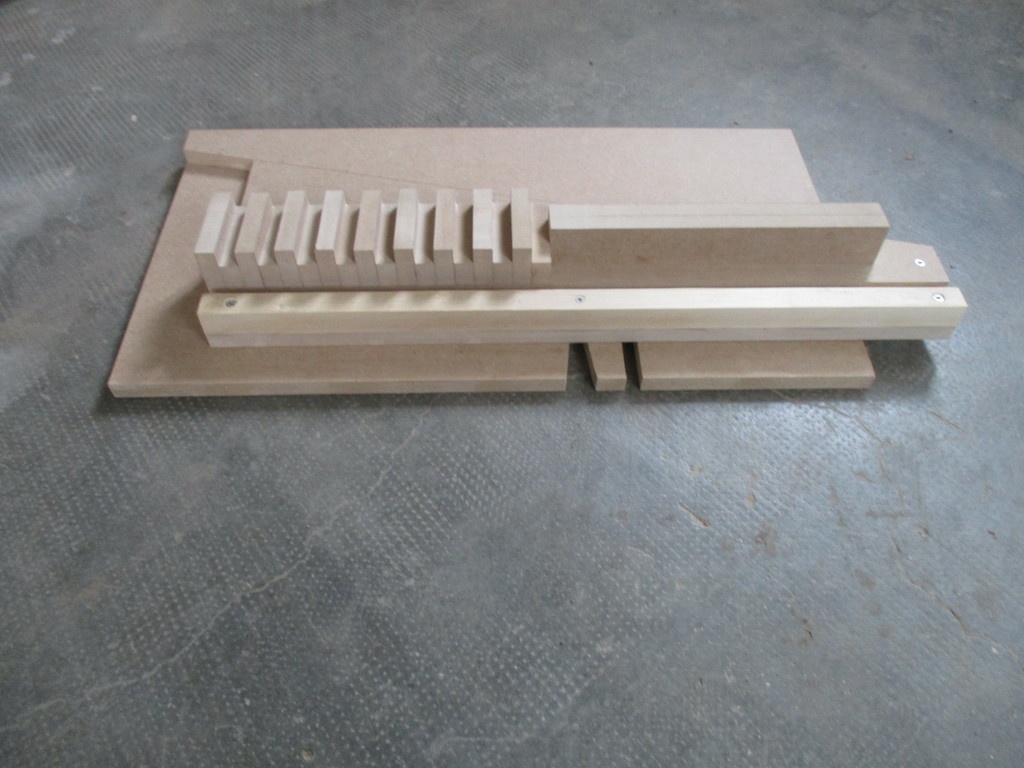

Un système de coulissage et d'indexation (râteau) avec levier d'ancrage permet faire coulisser la planche de bois et la ramener devant le gabarit pour la queue suivante.

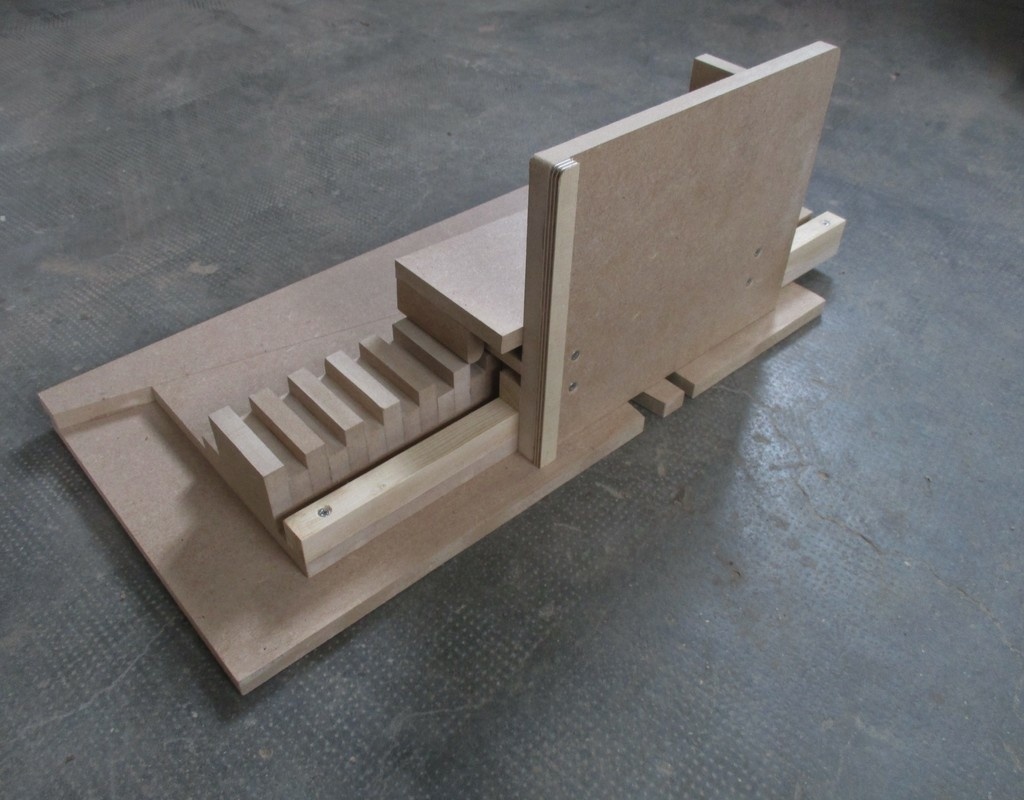

Une partie du gabarit coulisse en biais contre l'autre, ce qui permet de régler la position/profondeur de la planche à usiner, en fonction de l'épaisseur.

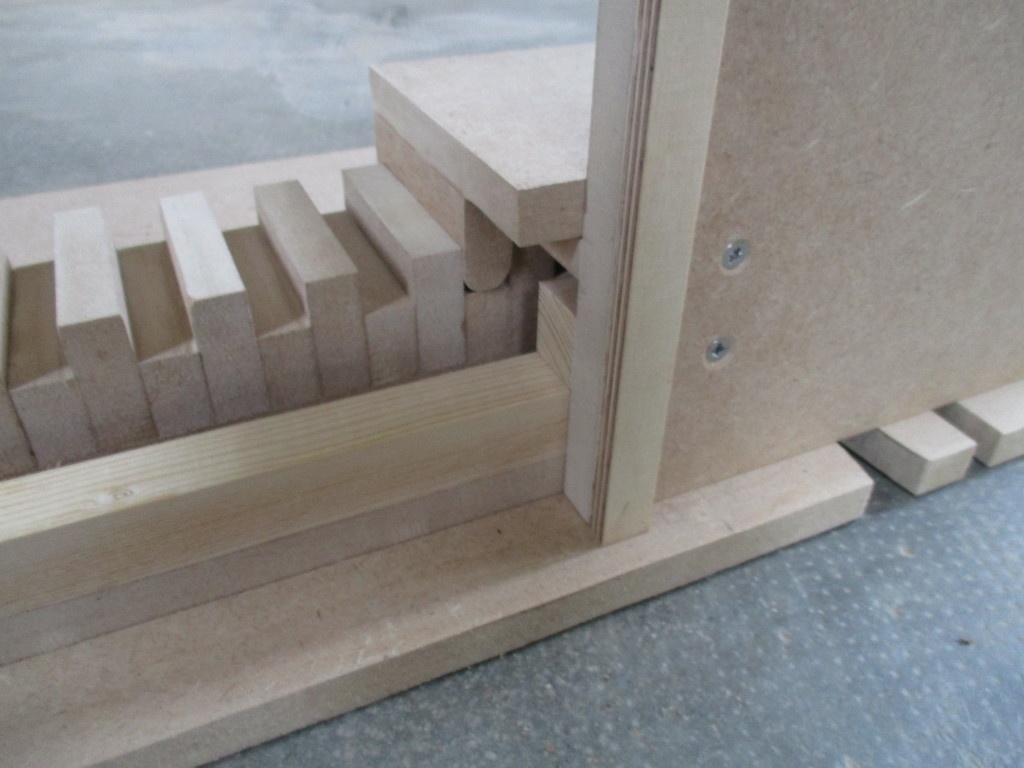

On peut changer le "râteau", qui donne le "pas d'avance", et donc, la distance entre deux queues.
Les deux guides ( en V et en U ) permettent de passer avec la fraise droite, et la fraise à queue d'aronde.
L'ensemble est libre, ne s'appuie par sur un rail du plateau, et il suffit de déplacer l'ensemble sur le plateau de la table de la défonceuse, contre la fraise, guidé par le gabarit.
C'est tout simple, répliCable, adaptable, facile d'utilisation, cela permet d'économiser 100 ou 200 €... et de s'amuser...

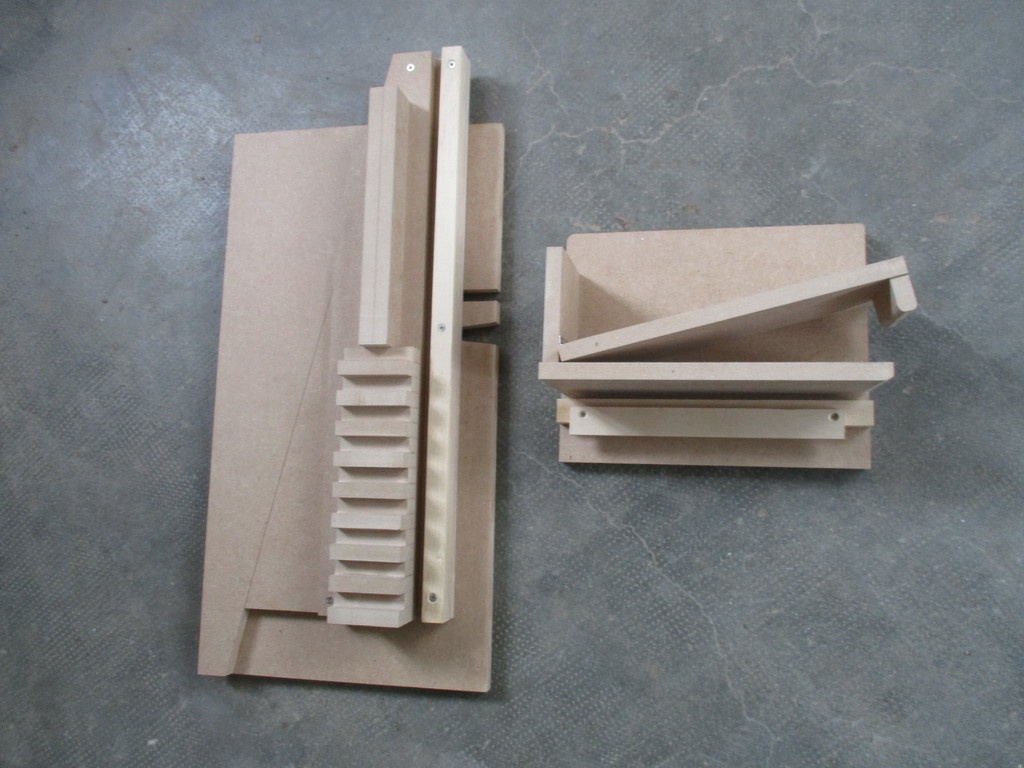

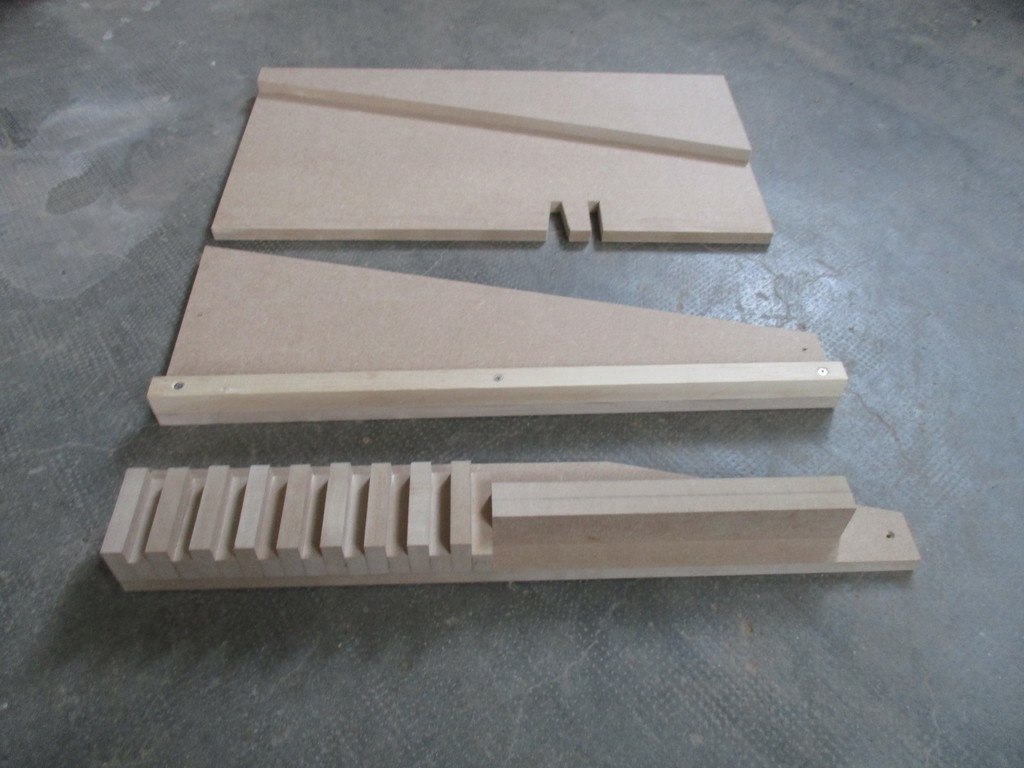

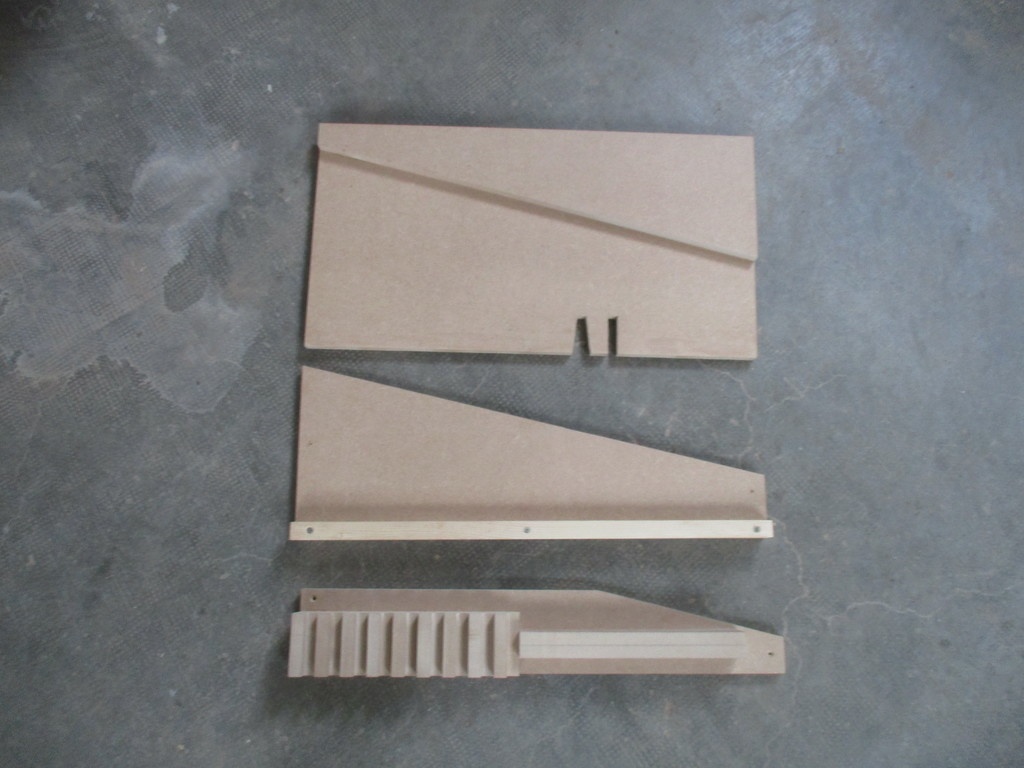

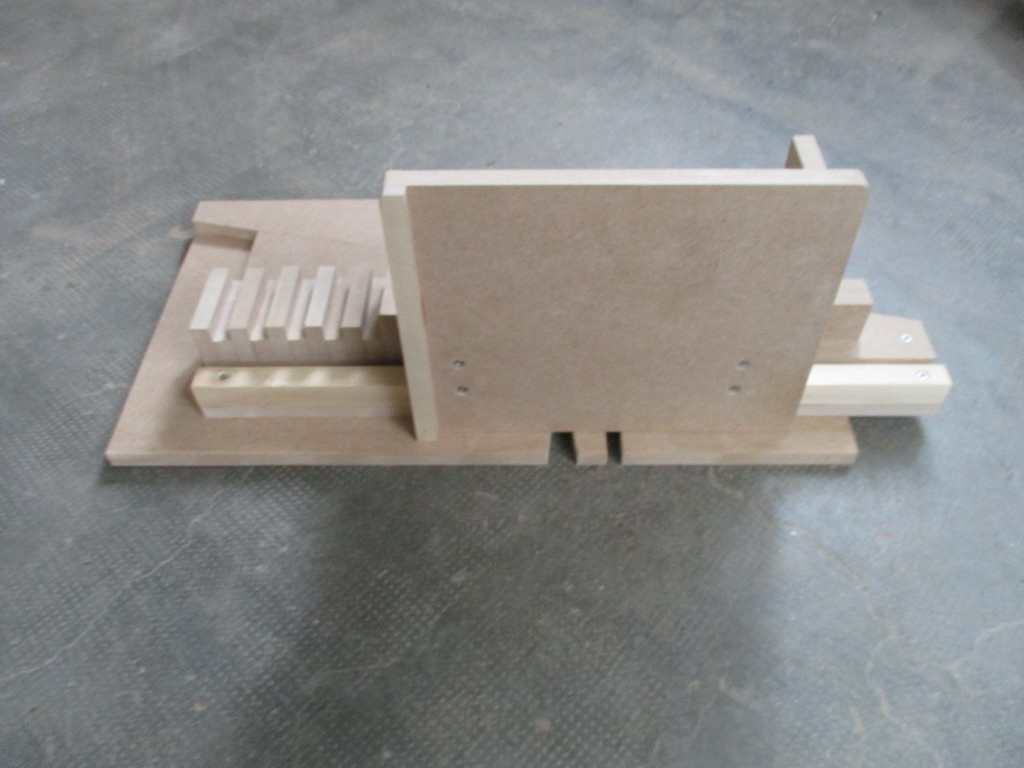

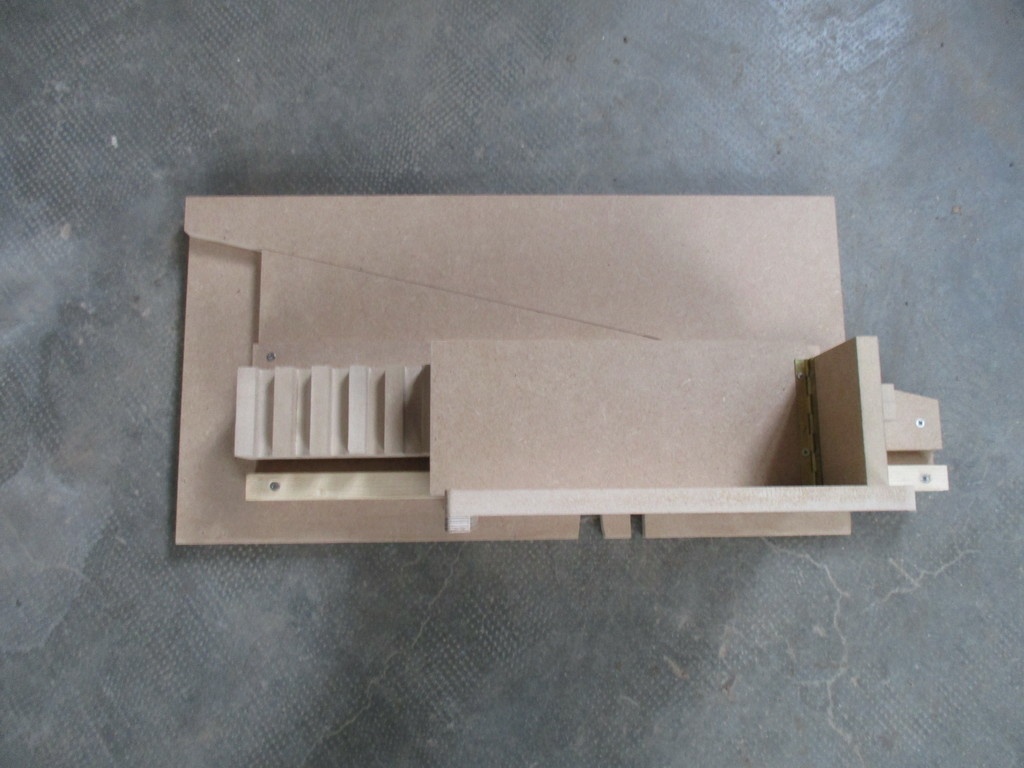

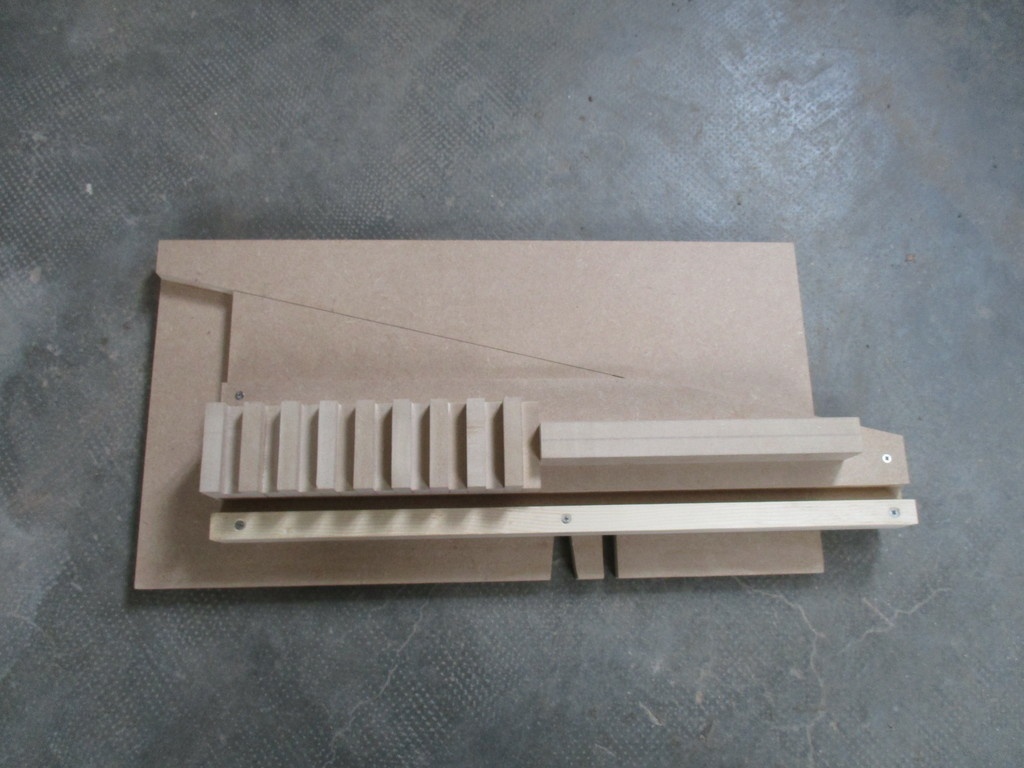

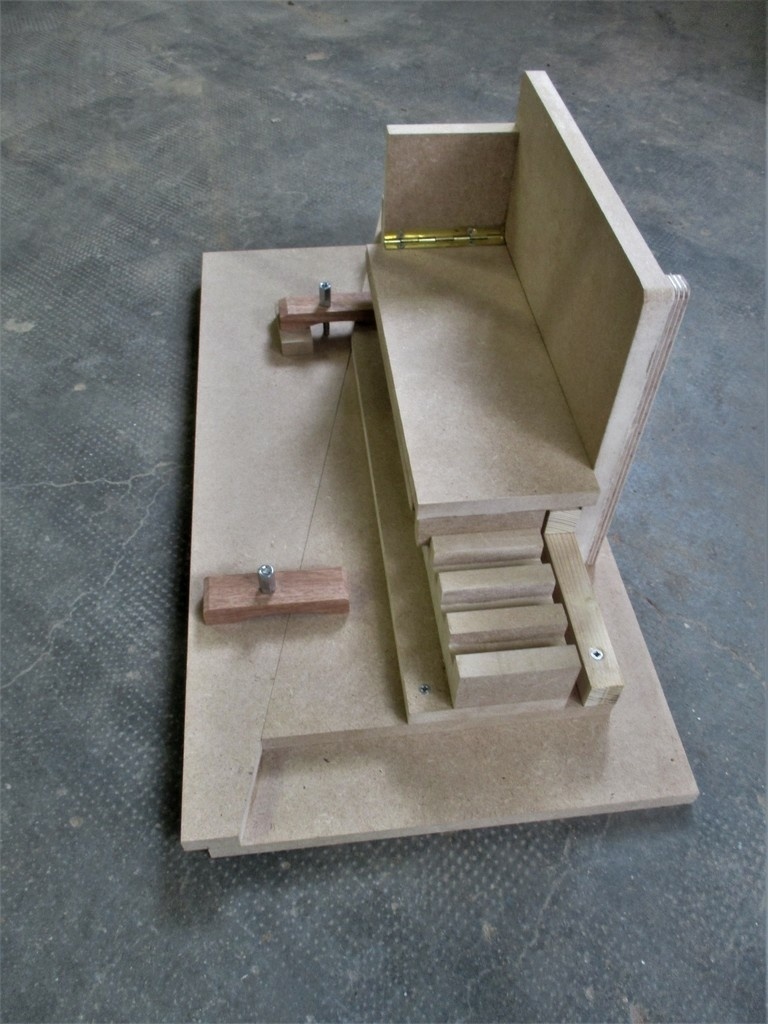

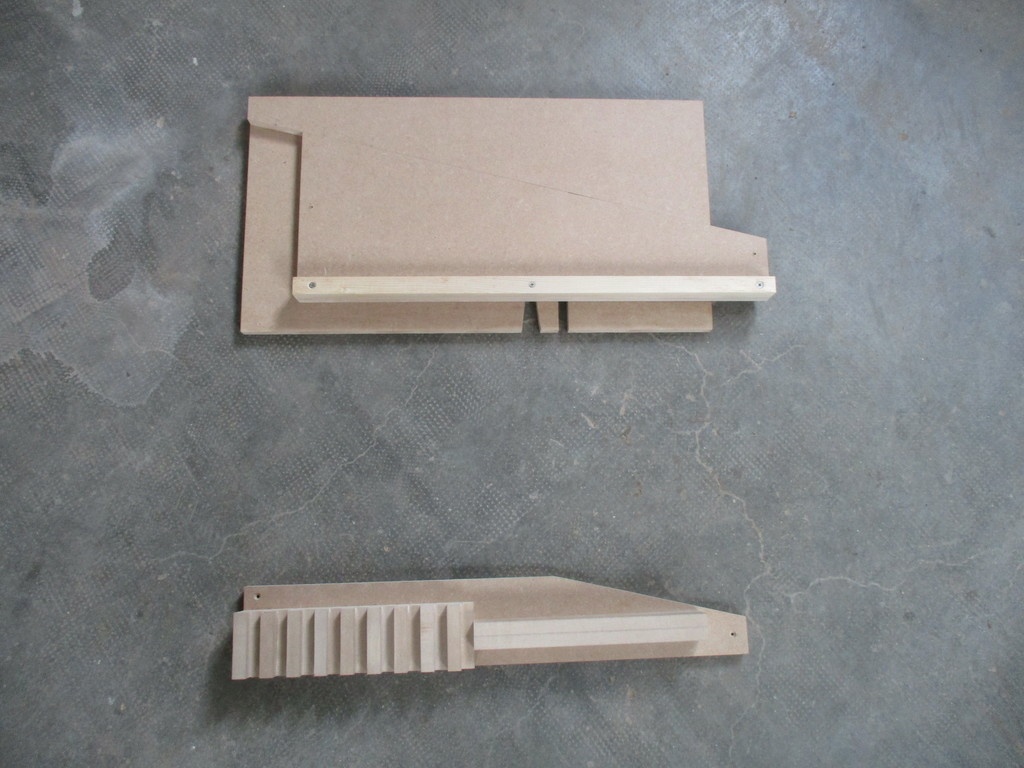

Les différentes pièces et l'assemblage:
Licence
Discussions
Ha la tu me pique au vif
Je suis fort intéressé
J'en es fais plusieurs aussi et en ai encore sous le chapeau mais pas encore fait faute de temps.
Un ti plan ? Ou tite vidéo ?
Je n'ai pas fait de plan, mais si on regarde bien les photos, on doit pouvoir faire la même chose.
C'est vrai que les photos sont claires, il manque juste un repère pour les mesures genre épaisseur du barreau pour l'echelle....
Tout est fait avec du mdf de 15 mm d'épais. Donc par exemple, le râteau fait 18x15= 270 mm.
Le râteau dépend bien évidemment de l'espacement que l'on souhaite entre les queues d'aronde.
