Ponceuse oscillante à bande et à cylindre


Vidéo longue de presque 1h30.

Conception d'une ponceuse oscillante à bande et à cylindre "from scratch".

Un peu à l'image d'un Matthias Wandel, c'est le processus de fabrication qui est intéressant.

Au programme un peu de design, de l'impression 3D, du tour à métaux, de la CNC, des problèmes de conception à résoudre etc.

Si vous aimez faire vos propres outils...

Mis à jour

Discussions

Bingo  a publié la trouvaille "Ponceuse oscillante à bande et à cylindre".
il y a 6 mois
Kentaro
( Modifié )

Très interessant!!

Mon grand-père a conçu une grosse ponceuse rotative et oscillante en 1947.

Le truc est ultra simple.

Il y a un moteur, un vilbrequin, une grosse rotule, et une courroie en cuir torsadée

Le moteur fait tourner l'arbre du vilbrequin qui permet à l'axe vertical de monter et descendre, et la courroie fait de plus tourner l'axe vertical sur une rotule.

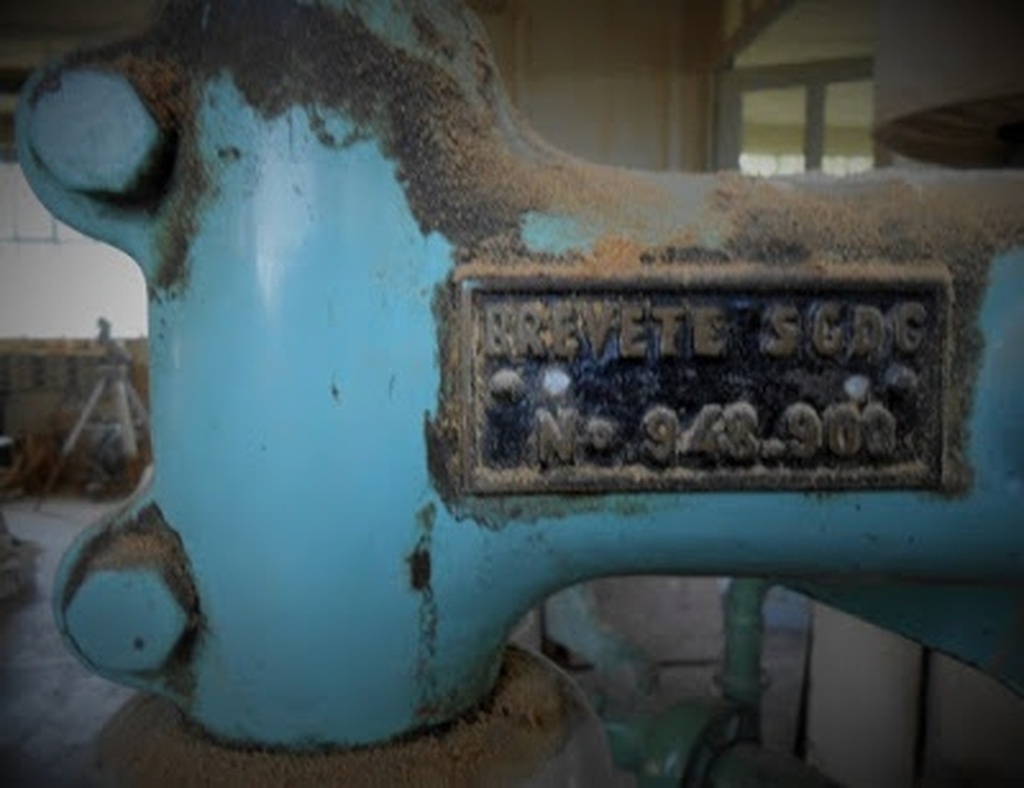

Il avait pris un brevet. A l'époque, cela n'existait pas.

Elle tourne toujours parfaitement depuis 77 ans. Je l'utilise tous les jours.

Bingo

J'ai fouillé dans tes créations (et dans ton atelier 🙃), mais je ne crois pas l'avoir vue !
C'est possible d'avoir une petite présentation de la bête 🤓?

Kentaro

Bingo Elle est montrée dans l'atelier, après la perceuse colonne.

Mon grand-père avait fait les modèles pour couler toutes les pièces en fonte, tout ça a été usiné précisément, les arbres, les poulies, la rotule, c'est huilé et ça coulisse et tourne super bien. De plus, le cylindre est aussi soutenu par le haut, ce qui empêche les vibrations sur une telle longueur.

Pour changer le cylindre, on dévisse en haut, cela pivote et en dégage le cylindre.

Ce n'est pas qu'une simple ponceuse. C'est une vraie machine pour usiner le bois dans les parties courbes. Le bon complément du grand lapidaire.

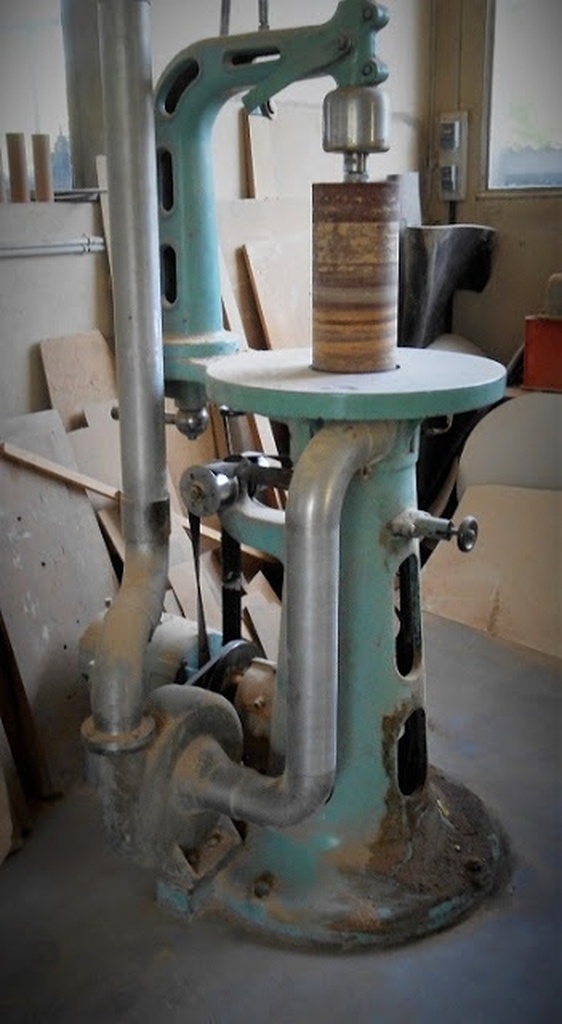

La voici:

Bingo
( Modifié )

Ok celle-ci 😅, effectivement elle est chouette ! Je cherchais naïvement une machine similaire à celle de Marius Hornberger.

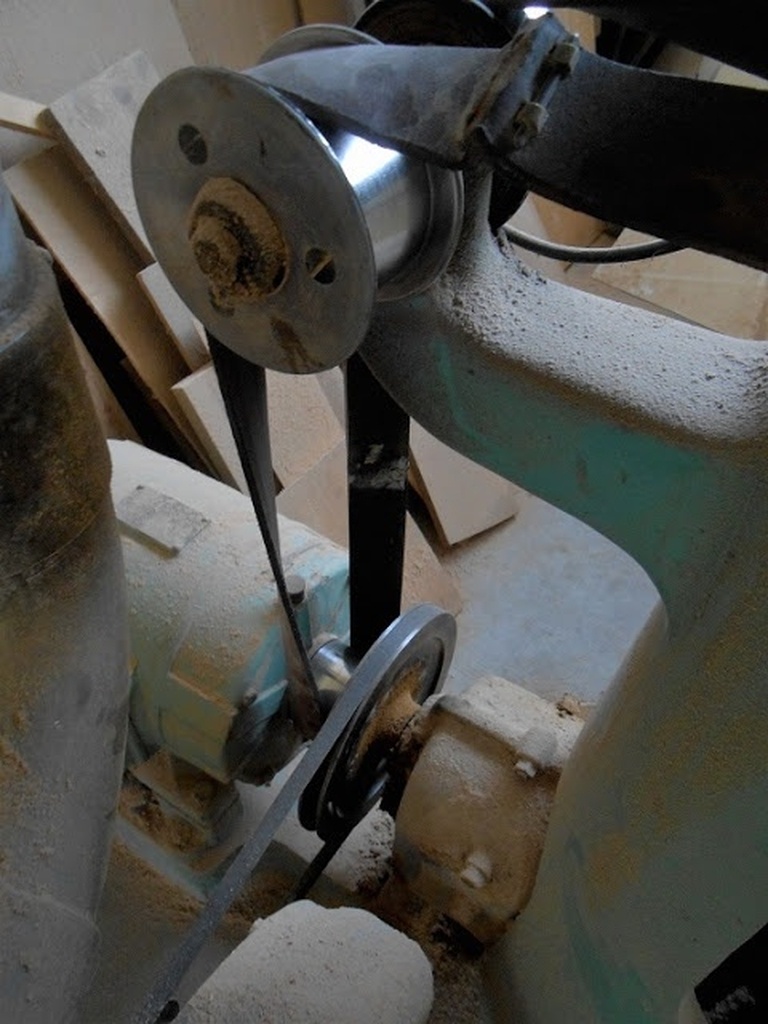

Par curiosité, il y a une courroie secondaire qui semble se diriger vers une unité d'aspiration (en bas de la machine), qui est elle-même probablement connectée à une unité d'aspiration plus grande. Je ne suis pas sûr de comprendre son intérêt 🤔? Le plus gros groupe d'aspiration ne surpasse pas celui qui est plus proche de la machine ?

Kentaro
( Modifié )

Bingo Oui, c'est un gros machin. Mais on pourrait faire un truc beaucoup plus compact, avec un bâti en bois. Il faudrait que je m'amuse à en faire un...

Le moulin d'aspiration en bas envoie la poussière par le tube vertical dans un grand sac au dessus. Ce n'est pas connecté au groupe d'aspiration central.

Bingo

Tu peux t'amuser à en faire un ... 😃
Merci pour les précisions !

ThierryMAT

Un génie. C’est superbement réalisé, expliqué, filmé ! Quant à Kentaro il a de qui tenir… Bon dimanche et bons copeaux.

FMJ

La réalisation est impressionnante. La vidéo l'est tout autant !
