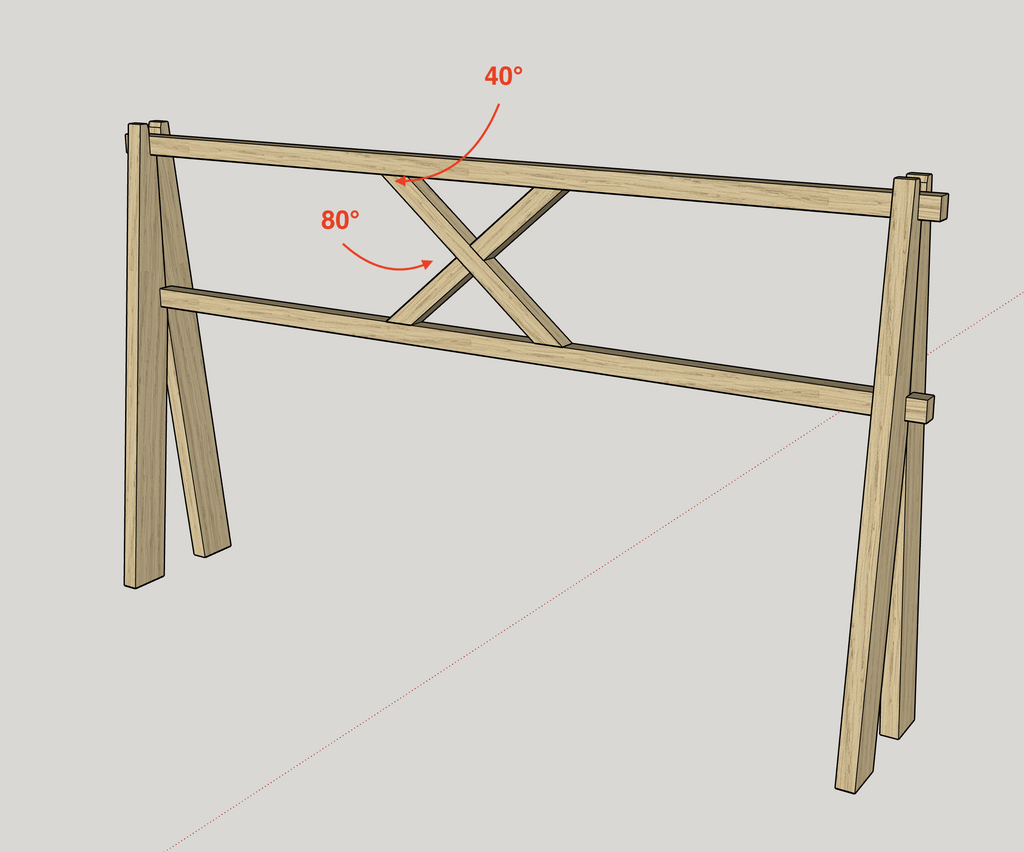

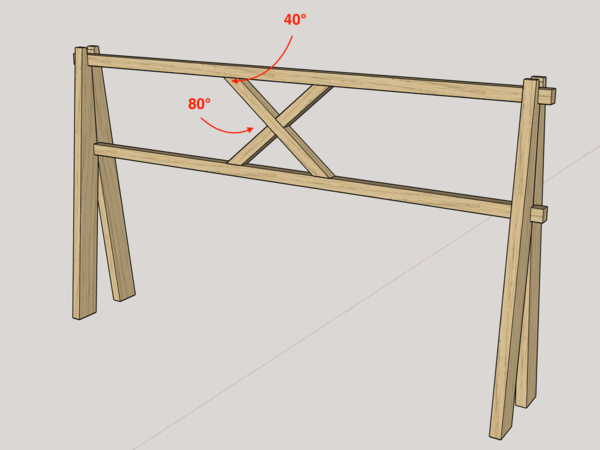

Rien d'exceptionnel, mais voici une petite "astuce" gabarit pour recouper à la scie à format les branches d'une croix réalisée en mi-bois avec un angle inférieur à 45°, parfaitement symétrique
L'idée
L'idée générale est de couper les extrémités des branches de la croix en une seule fois. Ainsi, les coupes sont parfaitement alignées.

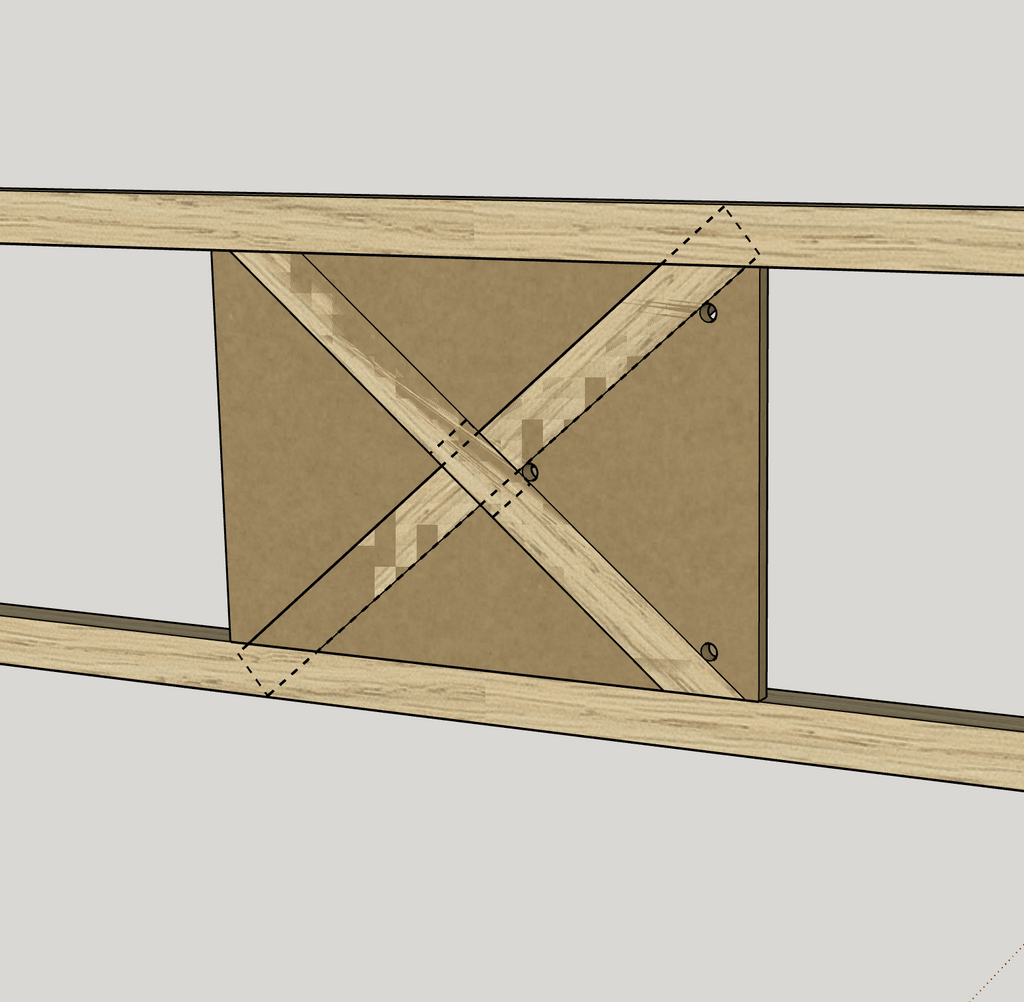

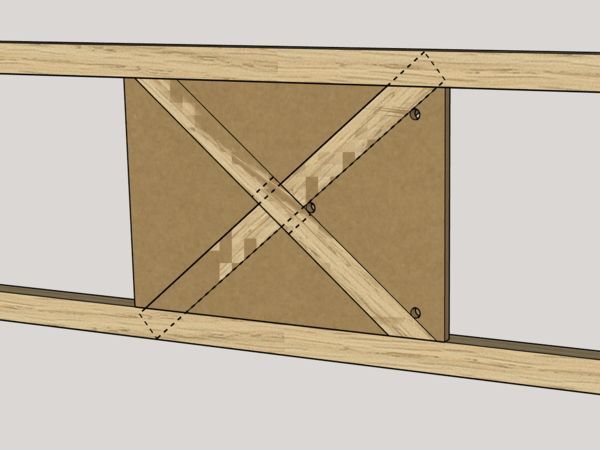

Pour réaliser ça, je commence par usiner le mi-bois. Puis ensuite un "gabarit" qui se compose juste de 3 trous de 10mm permettant d'y placer 3 tourillons.
Ce gabarit, je le dessine dans SketchUp sur la base de mon modèle 3D.
Grâce à OpenCutList, j'exporte le tout en SVG vers la Shaper.
J'usine ces 3 trous sur un morceau de CP sur lequel j'ai couper deux chants d'équerre. Et j'aligne mon usinage sur cet angle à 90°.

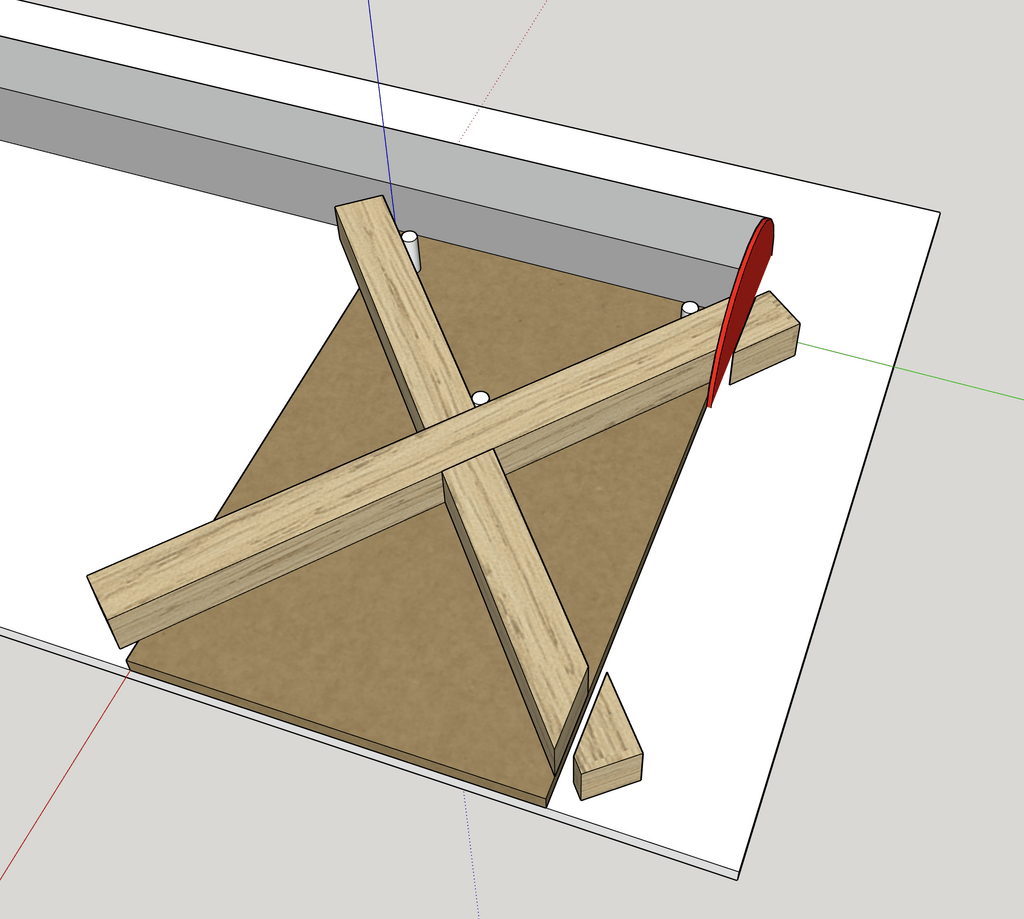

Ainsi, une fois sur la scie à format, je peux aligner ce coin sur la butée de la règle à gauche de la coupe. Cette butée, je la place à la distance qui correspond à la "hauteur" finie de ma croix.

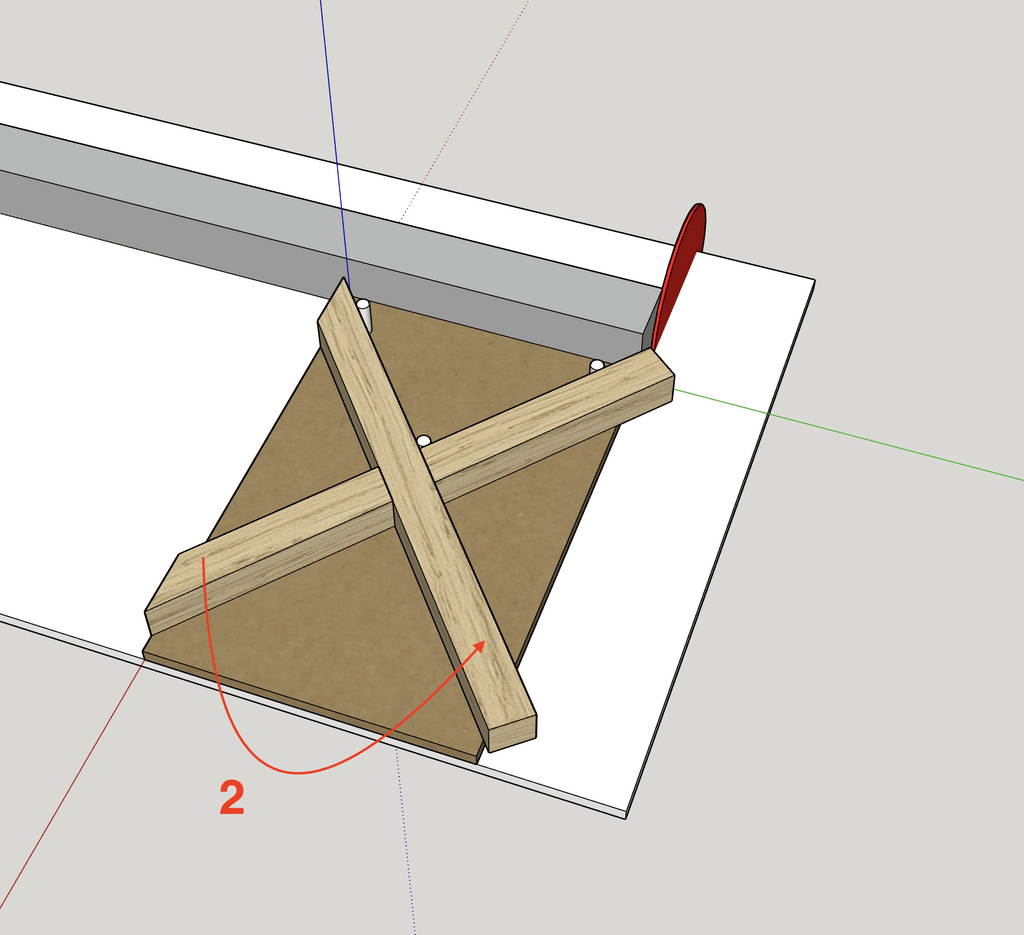

Pour la coupe de la croix, je n'aurais qu'à la retourner en "symétrie" pour effectué les deux coupes qui seront alors parallèles et vont naturellement centrer le croisement mi-bois.
Voilou.
Discussions
Bravo!
Merci pour l'idée !
Une fois qu'on l'a cette machine, j'ai l'impression qu'on l'utilise à toutes les sauces.
Par contre, je n'ai pas compris s'il y avait une astuce pour le positionnement du gabarit sur le chariot de la scie, pour que ça tombe pile poil sur la largeur voulue. Il a l'air d'être en butée sur la règle, mais dans l'autre sens ???
Ca c'est certain qu'elle sert à toutes les sauces.
J'ai essayé d'étoffer un peu le descriptif pour expliquer la procédure.
Merci Boris Beaulant !
On ne te voit pas utiliser la butée de la règle dans la vidéo. C'est ça qui me troublait...
Arf, oui. J'ai utilisé la buté pour placer le gabarit CP et ensuite je l'ai relevé parce que sinon elle gênait.
