bonjour à vous,
J'apprends à bidouiller les composants dynamiques.
Je souhaite faire des coulisses de tiroir en dynamique. J'imagine utiliser la fonction "copies", mais il faudrait que la copie "1" soit en symétrique miroir par rapport à l'original. Je ne vois pas comment faire cette manip.
Si quelqu'un a une piste, je suis preneur.
Merci.
3 réponses
Je ne crois pas qu'il soit possible que l'utilisation de "copies" dans les composants dynamiques permette la symétrie. Il n'est pas possible non plus de mettre un LenY à une valeur négative.
Mais si le composant est déjà posé en symétrie, ça fonctionne très bien :
Merci Boris Beaulant !
Merci pour ces réponses rapides.
Donc, si j'ai bien compris... :
- on modélise un composant coulisse G (paramétrable sur la hauteur des joues et la longueur)
- on copie/symétrise pour avoir un composant coulisse D
- on crée un composant paire de coulisses (paramétrable sur la largeur du caisson) en positionnant les origines des axes coulisse aux extrémités.
c'est ça ?
Hmm, je suis pas certain de comprendre ce que tu expliques.

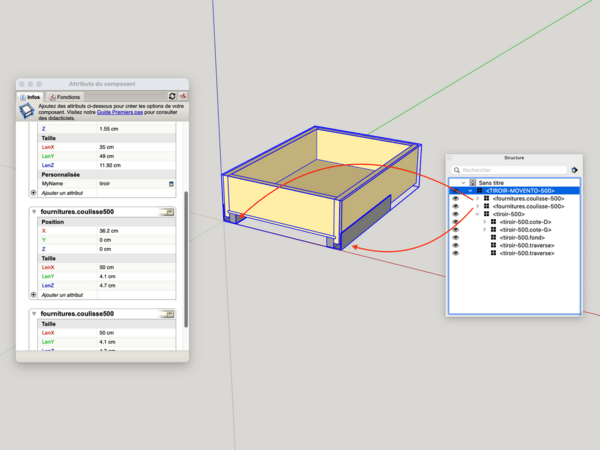

Dans mon exemple, j'ai un composant dynamique qui contient :
- 1 caisse de tiroir
- 2 coulisses (dont l'une est en symétrie avec l'autre)
Et j'ai défini sur le DC que seules la largeur et la hauteur peuvent subir un étirement.
Et du coup, c'est tout le tiroir que je place dans mes caissons.
Gif animé de Jack de Biblio 3D
La discussion est sur mon discord, je sais pas si le lien sera visible du coup
Salut,
J'ai une réponse d'un ami très performant (Tenrev de Biblio3D) sur les CD :
"il faut faire une coulisse gauche et une coulisse droite , on ne peux pas changer le point d'encrage d'un composant à l'intérieur d'un composant dynamique , c'est pareil pour les portes je fais des gauches et des droites , pour une coulisse on peut essayer de "tricher" et de faire une copie et en même temps une rotation sur elle même une fois copiée"
Voilà, en espérant que cela soit clair pour toi, car moi perso, je ne connais pas les CD car je suis encore avec 2017
Le problème est que s'il y a un coulisse gauche et une coulisse droite, il sera impossible de les associer automatiquement pour les compter en paire.
(En tout cas, ça ne fonctionnera pas avec OpenCutList).
