Fixations de pièce de métal entre elles

Bonjour,
Pour changer (pas taper) ma question va porter sur du métal plus que du bois.
Je cherche à fabriquer une guimbarde. Pour ce faire j'ai besoin de fixer des rondelles autours d'un écrou.

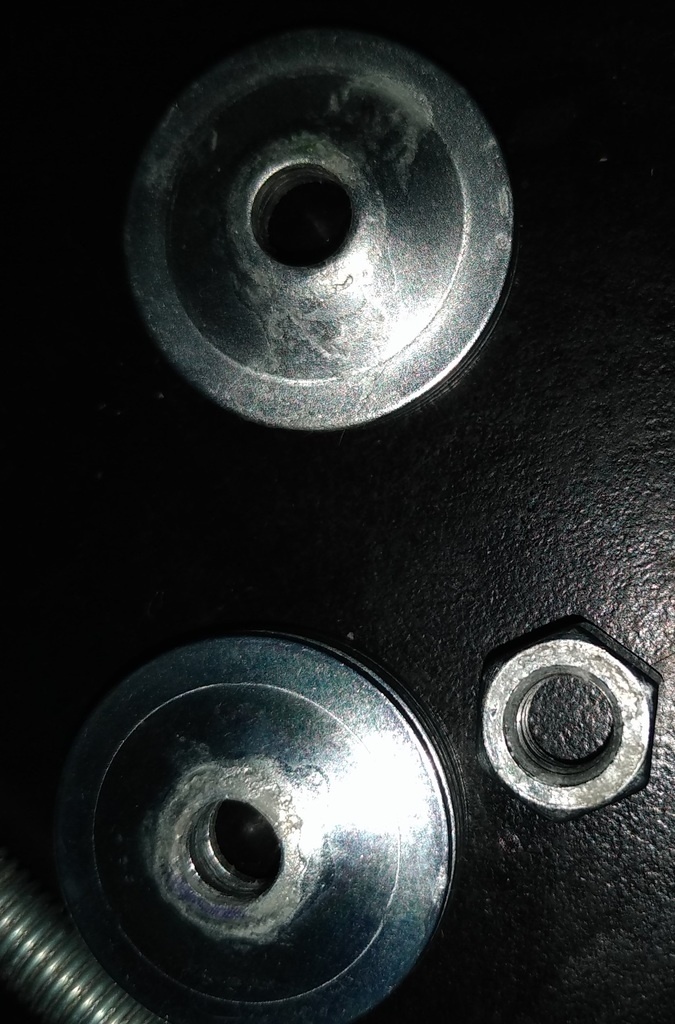

Voici le matériel de base :

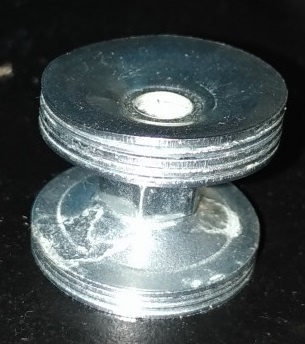

Pour arriver au résultat suivant :

J'ai déjà essayer de les coller à la super glue sans succès.
Du coup que puis-je faire pour les assembler ainsi ?

Cette question est pour terminer de réaliser mon dernier projet qui lui est en bois.

madeinmarco
( Modifié )

colle époxy métal essaye celle ci elle fonctionne plutôt bien goo.gl/images/xxyFx7

hedjour

Merci pour cette réponse pour qu'elle ai une meilleure visibilité ce serait mieux de ma mettre en réponse qu'en commentaire de la question.

madeinmarco
( Modifié )

hedjour merci du conseille

becbois
( Modifié )

J'arrive pas à me rendre compte à quoi ça sert, du coup c'est compliqué pour répondre? C'est pour faire jolie ou il y a de la force dessus?

J'ai l'impression que sur ton modèle (la deuxième photo) c'est serti?

hedjour
( Modifié )

C'est une future molette de profondeur (Page 2 du liens ci dessous)
veritastools.c.../05P38.01FR.pdf

Didier
( Modifié )

hedjour , je ne veux pas te décourager mais je pense que le collage entre l'écrou et les rondelles ne tiendra pas.

Si tu disposes d'un taraud pour le métal, je pense que tu devrais plutôt chercher à te fabriquer la pièce.
Avec une perceuse et une Dremel tu peux arriver à faire la gorge. Si cela t'intéresse, je pourrai t'expliquer comment et les précautions pour ta sécurité.

Nicoel
( Modifié )

Epoxy bi-composants

Boisenformes

Attention, le métal zingué ne se colle pas. Il se brase bien à l'étain, sinon soudobrasure jaune mais avec un chalumeau oxyacétylénique. Pour assembler des petites pièces solidement et esthétiquement, soudure au TIG mais meulage de la couche de zinc et dégraissage à l'acétone de rigueur.

Bricolo36

J'ai vu l'usage de cet écrou pour le réglage du fer, le mieux est de braser les rondelles et de repasser le taraud dans l'écrou

Kentaro
( Modifié )

J'insiste... Plutôt que de faire un bricolage "pas beau" qui ne tiendra pas, usiner la pièce serait mille fois plus facile et rapide. Je peux te l'usiner, si tu veux.

hedjour

Kentaro je te contacte par MP

Connectez-vous pour ajouter un commentaire.
?

6 réponses

1
Bricolo36

La brasure d'argent c'est de la basse température pas besoin d'un gros chalumeau

Connectez-vous pour ajouter un commentaire.
0
bernardrebout

Tes rondelles sont en acier recouvertes d'une pellicule infime de zinc fondu à 450°c et il se crée à la surface un alliage Zinc Fer ( vieux souvenirs de job d'été) , dans les soudures et les collages ça met le bazar .Le plus simple c'est d'enlever la couche de zinc.
Tu places tes rondelles et autres boulons dans verre tu verses de l'acide Chlorhydrique dessus, ça va bouillonner ( gants caoutchouc, lunettes de protection) quand c'est fini tu laves bien à l'eau et tu sèches rapidement.
Ensuite tu peux braser relax puisque tu n'as plus que de l'acier avec la méthode que tu maîtrises le mieux...si tu veux coller tu as le choix avec les bi-composantes métal ou la cyano épaisse mais les colles faut maîtriser et respecter impérativement les consignes de mise en œuvre.

Jean Galmot
( Modifié )

bene569 "Tu places tes rondelles et autres boulons dans verre tu verses de l'acide Chlorhydrique dessus, ça va bouillonner ( gants caoutchouc, lunettes de protection) quand c'est fini tu laves bien à l'eau et tu sèches rapidement.", j'ai testé au fait pour mes rondelles de pentures, impec ça marche nickel !!.

bernardrebout

Oui c'est vrai , je me souviens, content de t'avoir aidé!

Nicoel

Je retiens le process, ça peut servir, merci !

hedjour
( Modifié )

Merci bene569 !

Connectez-vous pour ajouter un commentaire.
0
sanglier

bizar cette guimbarde

hedjour
( Modifié )

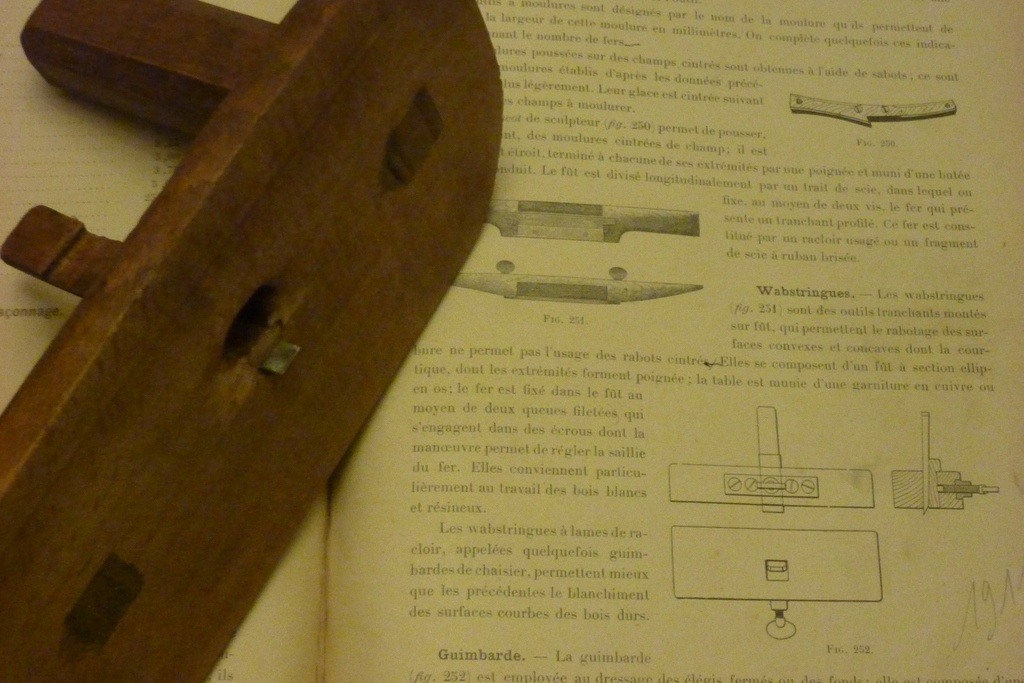

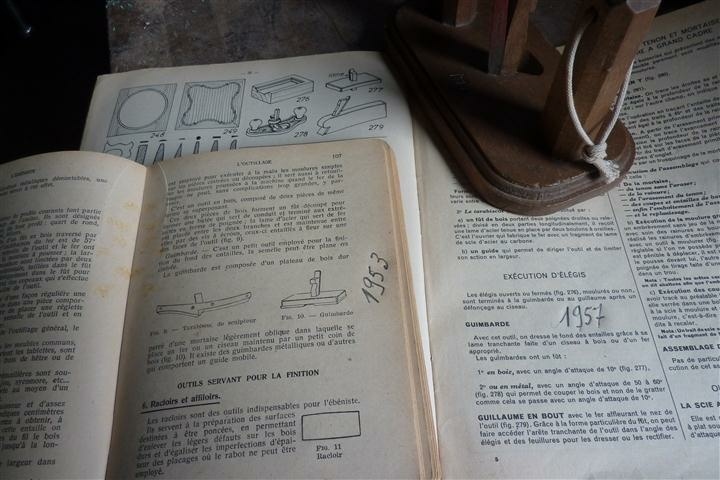

Merci sanglier ! Elle s'inspire de la router plane de Stanley ou de la guimbarde veritas.

Connectez-vous pour ajouter un commentaire.
0
Kentaro

Si j'ai bien compris, la collerette de cette pièce va supporter toutes les contraintes appliquées sur le fer, donc, pas mal. Cela ne va pas tenir avec de la colle, et même une soudure, pas certain.

Je ferai usiner une pièce en alu, en forme de bobine, avec la collerette d'une coté pour tenir le fer, et un bouton de l'autre, avec un filtage intérieur ou mieux, un écrou acier serti dedans.

Bricolo36

Vu la forme je pense à des rondelles élastiques en acier? Il faudrait connaitre l'usage de cette pièce

Connectez-vous pour ajouter un commentaire.
0
Nicoel
( Modifié )

Epoxy bi-composants, plusieurs marques. Tu colles quasiment tout et ça résiste !

Existe en version "métal" sans doute optimisée, la version courante étant plus polyvalente.

Mis à jour
Connectez-vous pour ajouter un commentaire.
0
Lagadec

Bonjour,

Je pense qu'il te faut souder tes pièces ensemble. Essaie de trouver un camarade soudeur près de chez toi.

hedjour
( Modifié )

Merci Lagadec !
