Wolfie

Quel usage pour ce rabot

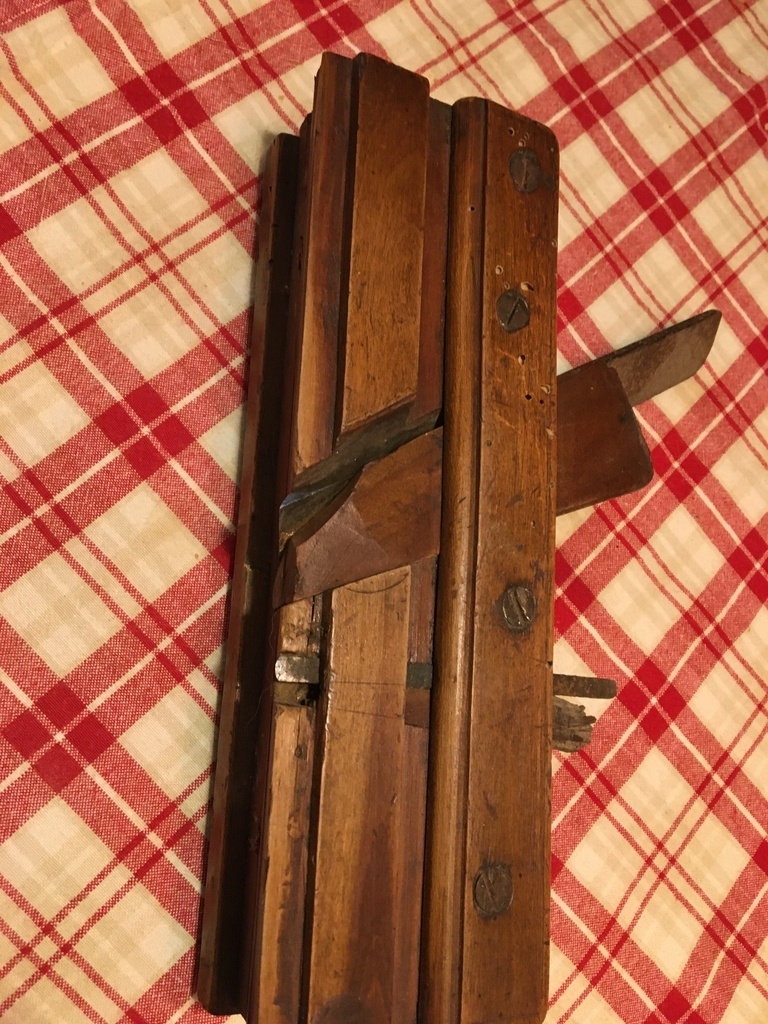

Avant de me lancer dans la remise en état de ce rabot j’aimerais savoir quel usage en était fait.
Merci à ceux qui savent d’éclairer ma lanterne.

dneis

Ce qui est curieux c'est que le coin et l'usure de la semelle laissent penser que l'utilisateur ne se servait que d'une fraction de la largeur du fer, environ 1cm d'après l'échelle que j'imagine.

Est ce qu'il aurait servi à tailler des queues d'aronde à travers fil ?

Wolfie

Il est effectivement possible que l'outil ai été détourné, il y a la trace de deux vis plantées un peu n'importe comment dans la semelle pour y fixer un guide certainement.

etiennedesthuilliers

bonjour avec un outil on essai de s'en servir si l' on a un besoin
qui n 'a pas utilisé son tournevis comme petit burin ou comme levier je taille mon crayon avec un magnifique ciseau a bois que j ai décidé être mon taille crayon
ce qui est important c est de venir au bout de sa tache
etienne desthuilliers maitre menuisier

Wolfie

C’est effectivement un rabot à crémaillère, merci pour vos propositions. J’ai trouvé des photos, mais le diagnostic est désastreux.

Wolfie

C’est effectivement un rabot à crémaillère, merci pour vos propositions, j’ai aussi trouvé des photos.

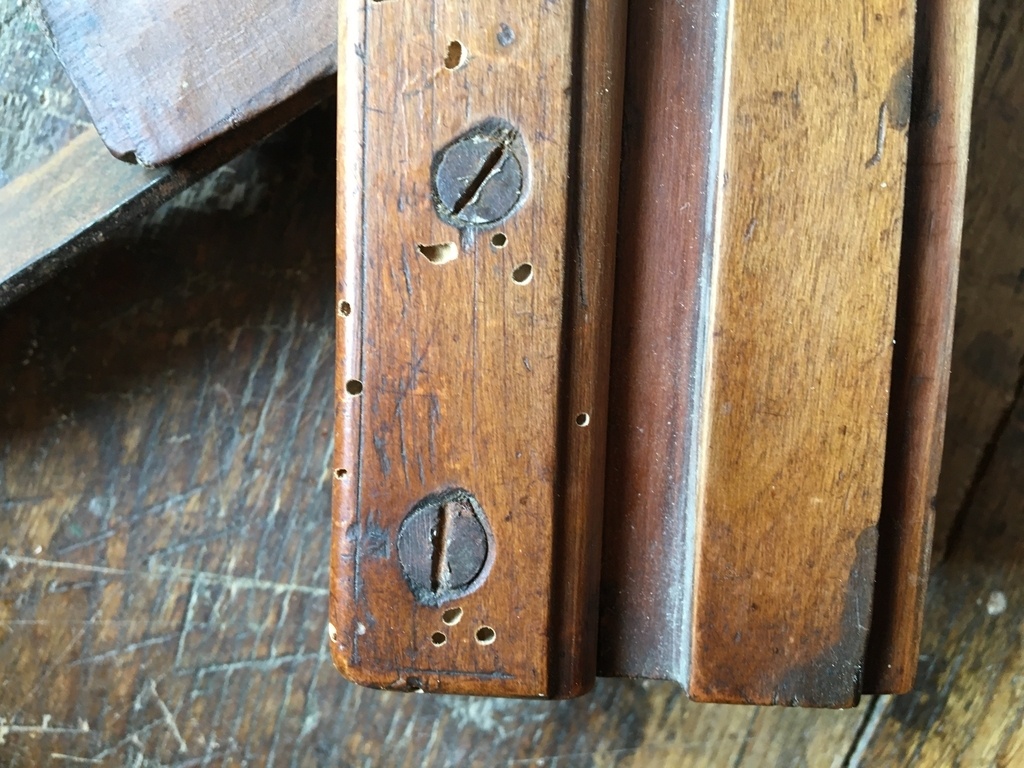

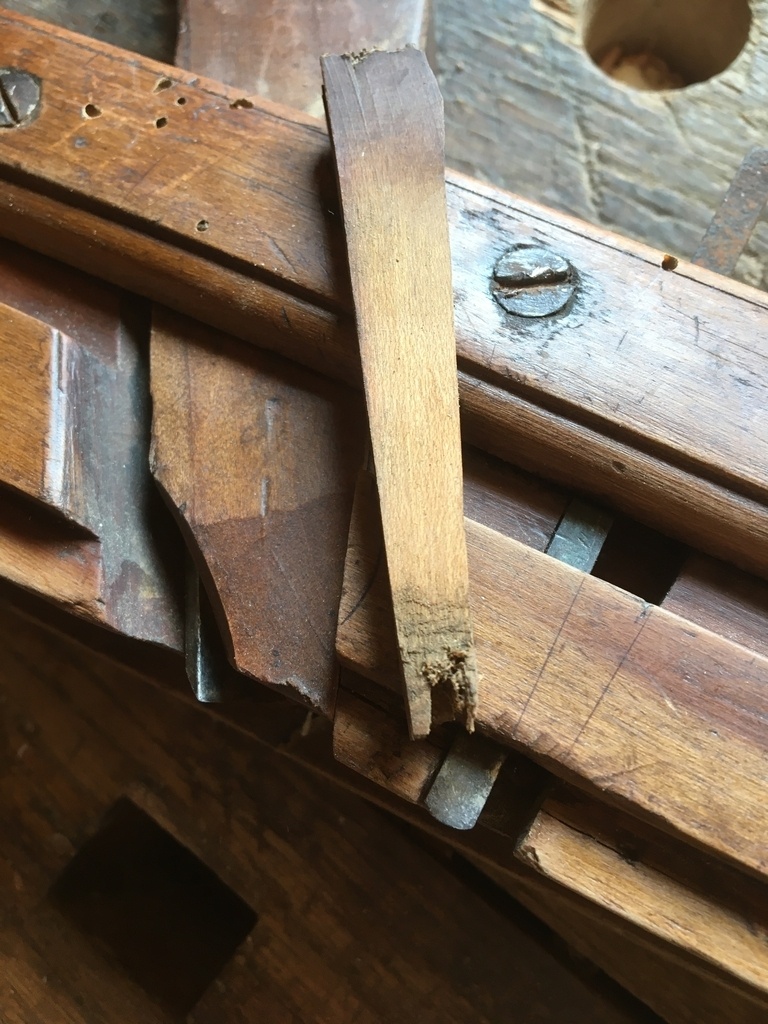

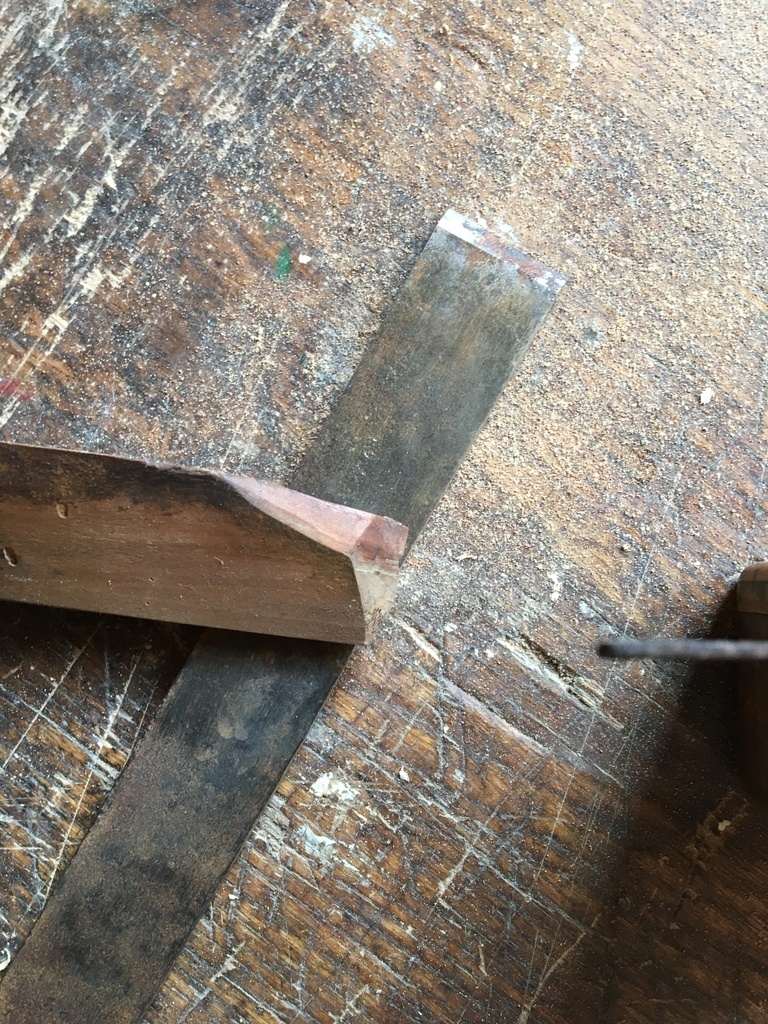

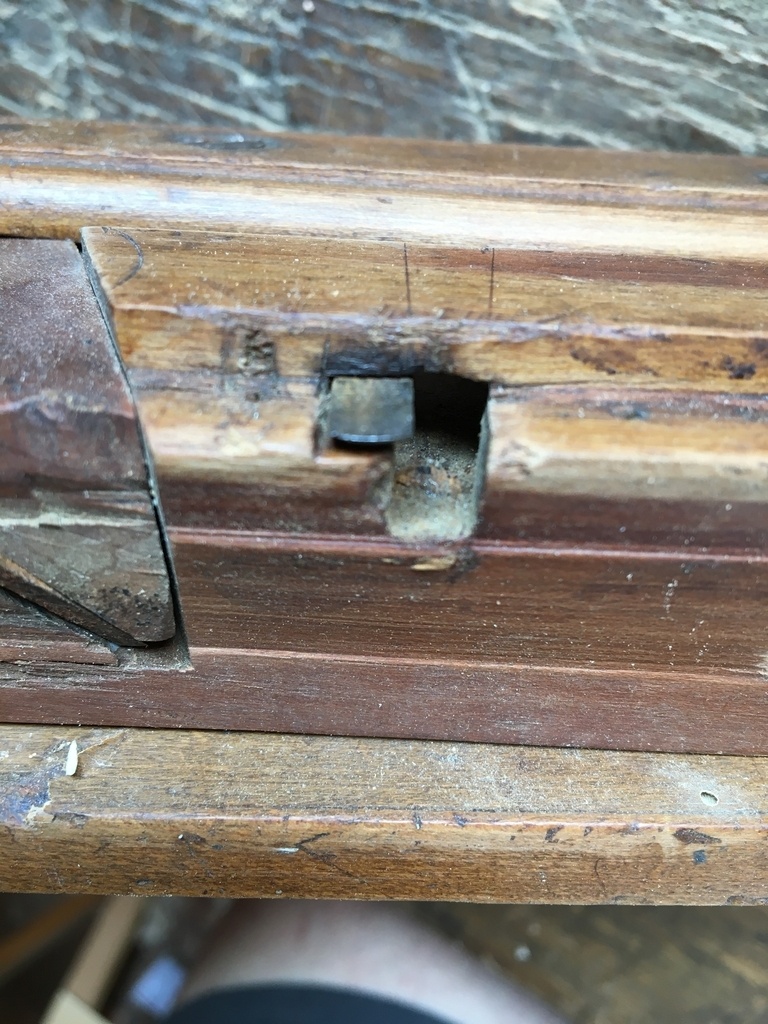

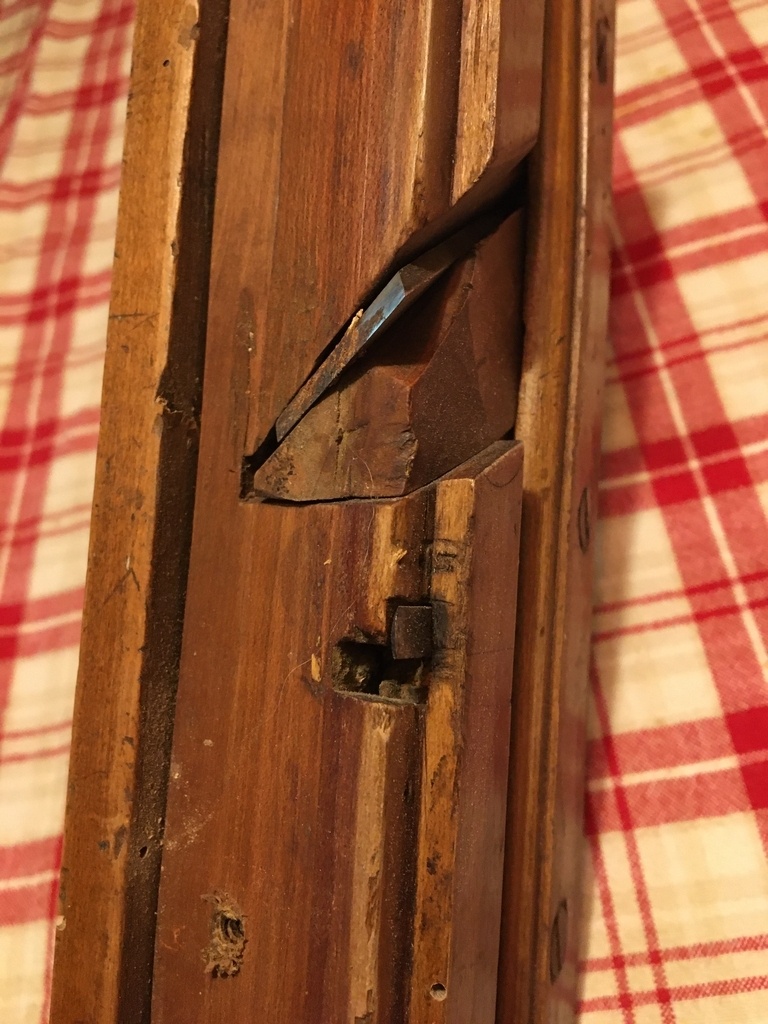

Malheureusement le diagnostic est désastreux, pièce rapportée vermoulue et mal remise en place à l’aide de vis, un clou dans la lumière du grain d’orge pour repousser le coin qui a fendu le bois du corps et impossible à retirer, un fer qui ne semble pas d’origine, certainement pas assez large et qui a nécessité le raccourcissement drastique du coin. Je pense que je laisse tomber la remise en état.

Connectez-vous pour ajouter un commentaire.
?

3 réponses

2
Guilh63

Il faudrait voir le profil, mais je dirais un feuilleret à plates-bandes, pour les panneaux. Celui que j'ai n'a pas de grain d'orge (qui sert en travers fil), mais on retrouve le même décroché qui permet d'avoir des plates bandes d'épaisseur constante.

Wolfie

Merci Guilh63 !
L’as-tu utilisé.

Guilh63

oui, mais pas pour son usage initial: je ne m'étais pas rendu compte que c'était uniquement pour faire des plates bandes, et j'avais été déçu de ne pas pouvoir aller au fond de ma feuillure. J'avais fini au guillaume:
servimg.com/view/19870961/21
servimg.com/view/19870961/23

Raspitef - Homemade TeleBass
Je suis d'accord

Je suis d'accord avec la réponse de Guilh63
Sans être aussi précis que lui : la présence d'un grain d'orge ainsi que le fer de biais me font dire qu'il s'utilise en travers fil ; la forme générale du rabot fait penser qu'il sert à feuillurer.
Maintenant pour l'utilisation exacte je passe mon tour 😊 (mais il doit sûrement avoir plusieurs utilisations possibles)

etiennedesthuilliers
( Modifié )

merci ce de me fournir plus de photos surtout en bout
etienne desthuilliers le spécialiste des outils pour le rabotage
j ai participée a un très intéressent ouvrage sur les rabots chez vial et le sujet a été traité

Wolfie

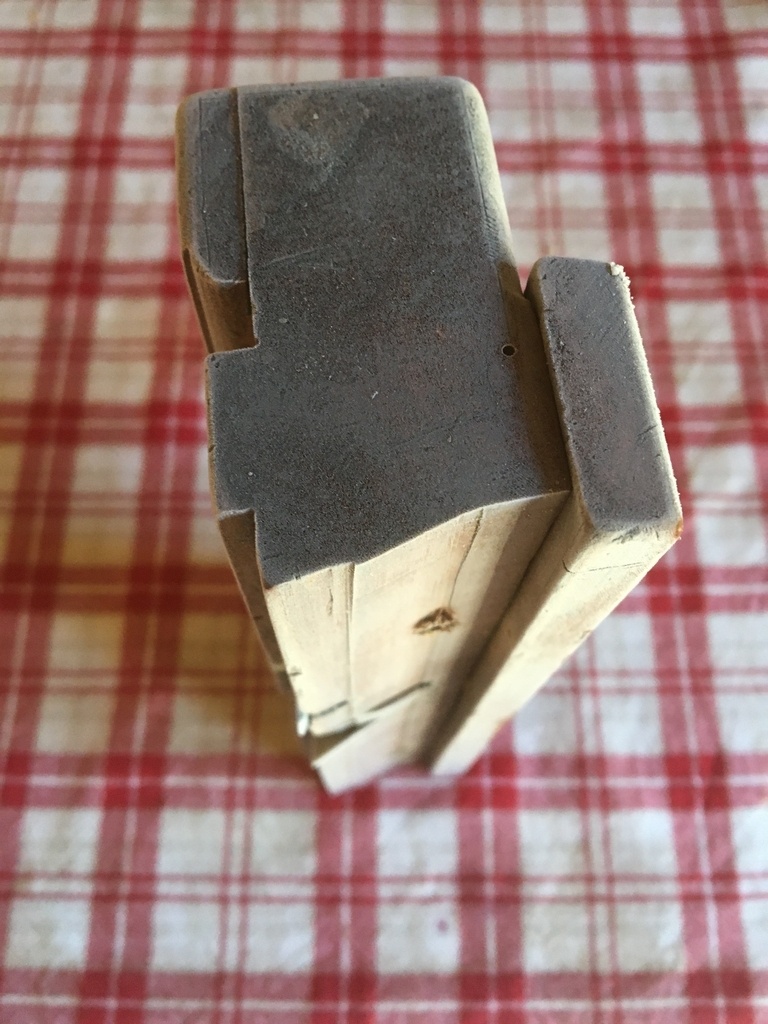

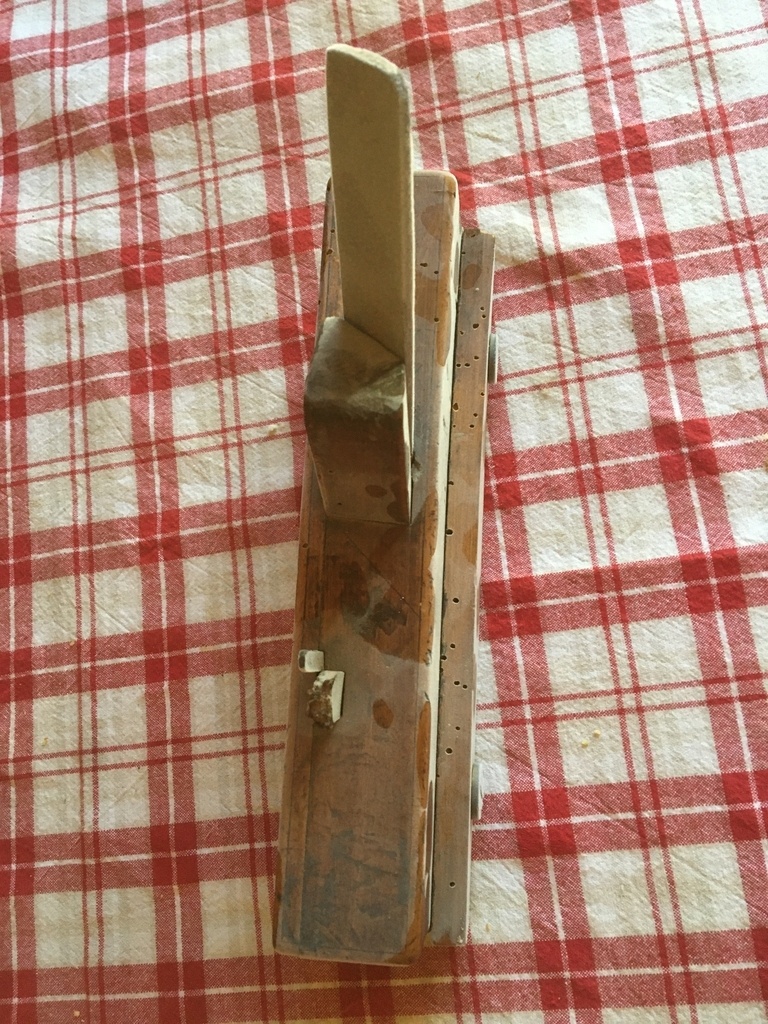

Encore deux photos, il y a du givre sur le rabot parce que je l’ai au congélateur.

benjams

Ça change tout, on dirait un rabot pour faire les crémaillères ?

Raspitef - Homemade TeleBass

Vu le profil ça y ressemble beaucoup.
Très honnêtement, je m'étais posé la question de comment faire une crémaillère et je n'avais pas imaginé qu'il puisse exister un rabot pour ça.
Si c'est confirmé, je trouve ça génial ! 🙂

Guilh63

Effectivement, le profil qui n'est pas à 90 change tout. La joue mobile aussi en fait (dans les feuillerets à plates-bandes c'est une pièce plate rapportée sur la semelle avec deux vis). Je serais curieux de le voir en action.

benjams

Raspitef tu prends une planche suffisamment large, tu fais les dents au rabot (éventuellement tu dégrossis avant) puis tu refends la planche et tu as des crémaillères

Raspitef - Homemade TeleBass

benjams Merci, je note le process 😉

Connectez-vous pour ajouter un commentaire.
0
sylvainlefrancomtois
( Modifié )

sans douter trop ! je pense a un rabot a crémaillères ! justinstorck.f...cremaillere.php

Mis à jour
dneis

ça y ressemble.
Toutefois j'ai un doute car le conduit est rapporté et réglable en profondeur, et je ne vois pas pourquoi ce serait le cas sur un outil à crémaillère...


Outils à crémaillère:

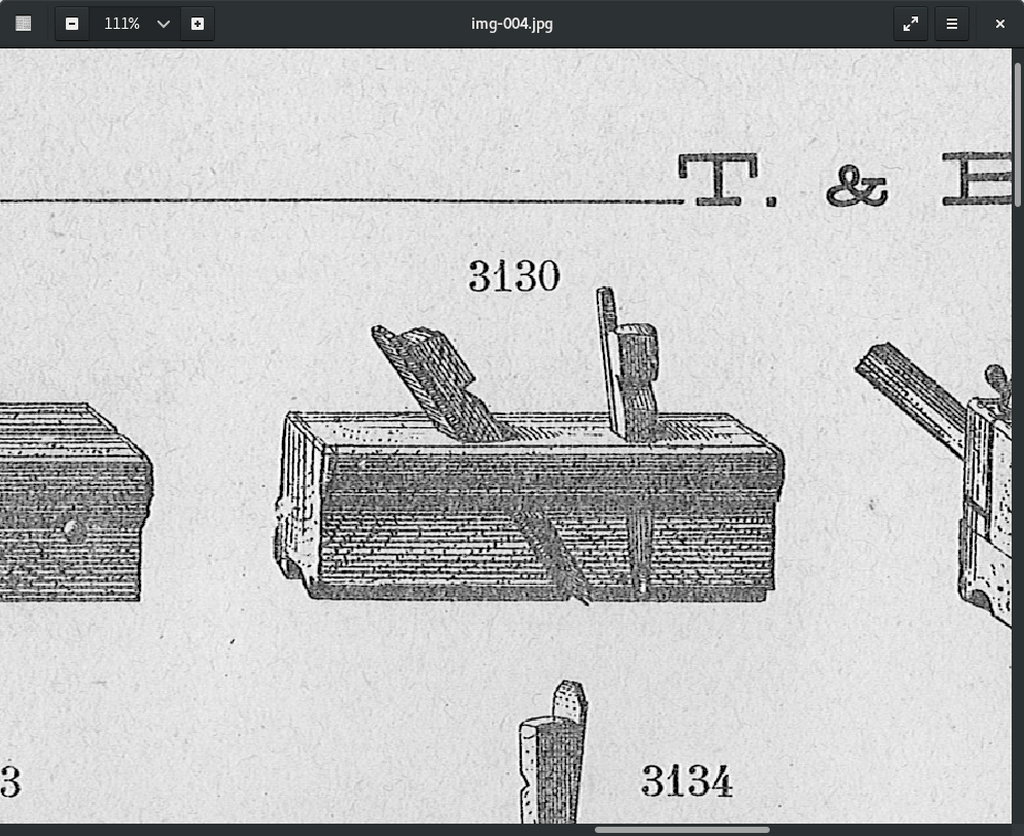

Voir le catalogue T&B, outil no3130.
dneis.wordpres...-bereziat-lyon/

ou ici
archive.org/de...ge/n25/mode/2up

archive.org/de...ge/n35/mode/2up

(dommage, je n'ai pas mes catalogues d'outils montés sous la main...)

Wolfie

Merci sylvainlefrancomtois !
Et à tous pour vos contributions, demain je le sors du congélateur et je fais un essai, je vous tiendrai au courant.

benjams
( Modifié )

dneis le conduit ne serait pas plus demontable pour pouvoir mettre des cales et ajuster le pas des crémaillères ?

sylvainlefrancomtois

c'est ce que je pense !

Connectez-vous pour ajouter un commentaire.
0
benjams

Comme etiennedesthuilliers j'aurais tendance a dire que ce n'est peut peut-être pas une plate-bande... le coin en V est très inhabituel, le fer semble très incliné (plus de 45°) et la lumière ne va pas jusqu'à ce qui ressemble à un conduit (ce qui voudrait dire ce rabot ne peut pas s'enfoncer dans ne bois et repose sur cette partie)... serait-ce un rabot a faire des alumes feux ?

Il faut plus de photos je pense

etiennedesthuilliers
( Modifié )

le rabot ne doit pas être complet il manque une pièce ce qui arrive souvent le dernier qui s 'en est servi ne la pas remonté

Wolfie

Laquelle ?

etiennedesthuilliers

Wolfie celle qui manque bien évidemment
on commence sans cette pièce sur une règle et en suite on se sert de la première entaille pour faire les autres a égale distance regarder le livre sur les rabots de chez Vial page 182 il y a toute les explications et vous trouverez des trous de vis sur la semelle un menuisier qui essaie de passer son savoir en écrivant des ouvrages ou en participant a l écriture de livre
etienne desthuilliers maitre menuisier entre autre
