Marc Janod

Jeu entre bague de copiage et la semelle : OF 2200

bonjour à tous,

Ayant investit dans une festool OF 2200, notamment à cause de la crainte du jeu dans les bagues de copiage de l'OF 1400 (évoqué ici), que j' étais +/- satisfait de ma triton TRA001 de 2400W qui finalement reste sous table, mais que surtout je pouvais et voulais me faire un gros gros plaisir, bref j'ai acheté une défonceuse festool OF 2200.

Cependant, j'observe un jeu conséquent entre la/les bague(s) et la semelle.

une petite vidéo vaut mieux qu'un grand discours.

D'autre utilisateurs rencontrent ils ce problème. dois je renvoyer la bête chez Festool ?

Merci

nouvelle mesure + précise :

Mis à jour
Connectez-vous pour ajouter un commentaire.
?

4 réponses

2
glaude

Bonjour
J'ai une festool également avec du jeu sur la bague mais cela ne me gène en rien.
Sur les vidéos le déplacement n'est que de 2 dixièmes de millimètre ce qui n'engendre pas un défaut d'usinage insupportable.
Il n'est pas possible de ne pas avoir de jeu entre la semelle et la bague, à plus forte raison que leur fabrication se fait par emboutissage. Exprimé différemment, il est probable que toutes les bagues ne soient pas de diamètre égal ou parfaitement cylindrique, il s'agit donc d'un problème de conception mécanique.
A mon sens la vraie question est : rencontrez vous un problème avec ce jeu lors de vos travaux de défonçage. Défaut qui remettrait en cause la finalité de vos travaux.
Rassurez vous je ne suis pas marié à Festool, cela est juste mon point de vue.

Stef64
Je suis d'accord

La mienne à aussi un petit jeu, mais à l usage ça ne m à pour l instant pas était préjudiciable.

inspecteur

Si tu veux faire du fraisage par inclusion 0,2 se voit à l’œil !
Si tu veux faire une rainure pour y insérer une autre pièce, c'est un peu gênant !
Après pour une autre utilisation, c'est vrai que ce n'est pas préjudiciable.

Marc Janod
( Modifié )

Merci à tous pour vos réponses.

effectivement en utilisant le gabarit à rainure parfaite ça ne pose pas de souci : j'ai monté un rail pour ma table de défonceuse ce week end, ça roule.
j'ai fini le gabarit de cercle de Mamias : je teste ça dans la semaine.

Et le jour où je me mets au fraisage par inclusion, je ferai des tests ;-) avec la semelle milescraft pour bague de copiage.

En tout cas la machine est top. très bien conçue et pratique et pas si lourde à l'usage.

Merci encore

inspecteur
( Modifié )

La semelle milescraft est compatible avec la 2200 ? Elle apparaît pas dans la liste des machines compatibles !

Marc Janod
( Modifié )

négatif 😉 ! j'ai une triton dédiée sous table sur laquelle l'embase de bague à copier peut s'adapter.
je suis allé vérifier sur la festool, effectivement : pas moyen de la fixer 😭

inspecteur

OK, je me disais aussi !
Je n'ai pas trouvé de semelle universelle pour la 1400 OF...

Connectez-vous pour ajouter un commentaire.
1
Pierre1206

Bonjour,

je ne suis pas sur de l'application que tu cherches a réaliser qui demande une telle précision.
Je dirais que pour éviter le déplacement de la bague dans son logement un ajout de ruban de masquage sur le pourtour avec une insertion en force après (pas comme un bourrin mais juste appuyer pour être sur qu'il n'y ait pas de jour).
Si le problème est lie au centrage en lui même dans ce cas il existe des cônes de centrage.

Marc Janod

Merci Pierre1206 !
effectivement, bonne idée, je pensais à du clinquant mais moins facile à mettre que ton excellente idée.
cool, merci !👍

Connectez-vous pour ajouter un commentaire.
1
inspecteur

Ah ben merde alors !! Mais je crois que le SAV tolère 0.2mm de jeu !!
J'ai plusieurs personnes qui ont eu cette réponse de la part de festool

Marc Janod

Merci inspecteur !
J'ai eu la surprise hier soir de retrouver le colis devant la porte (!) apparemment ils n'ont changé que le socle (qui sert un peu mieux) mais il y a toujours du jeu GRrrrr!!!

il va falloir qu'ils revoient leur tolérances d'usinage et le réglage des CN, histoire d'éviter un plan de fab avec des cotes "+/- bcp" !!!

c'est qd même terrible de pas savoir usiner et fabriquer avec plus de précision pour une gamme de prix pareil !!!
j'ai bien les boules 🤬

Connectez-vous pour ajouter un commentaire.
0
Lansau

Bonjour, j'ai du jeu aussi dans la mienne et comme je ne m'en suis jamais servi pour ça je le découvre.
L'inconvénient d'un système de fixation rapide sans serrage.
J'utilise mes bagues de copiage sur une Festo OF 900 de 1991 avec un cône de centrage, évidemment c'est plus long à mettre en place mais ça va j'ai le temps...

Marc Janod

Merci Lansau ! plus on est d'utilisateur à se rendre compte du problème, plus il y aura d'arguments

Séverine
( Modifié )

Je possède la OF1010 (La plus petite des défonceuses Festool) que j'ai équipée de ce set de bagues de copiage que j'adapte sur ce support. Je l'ai justement monté sur ma défonceuse ce week-end et ai constaté qu'il y avait du jeu, sans surprise en fait. Je savais que les bagues de copiage devaient être montées à l'aide d'un cône de centrage et me suis détestée de ne pas l'avoir acheté au même moment.
Bref, c'est chose faite. J'attends la livraison 😅

Marc Janod

Merci pour la réponse

j'ai le même kit avec un adaptateur milescraft pour mon ancienne défonceuse triton, mais je trouve ça incroyable d'avoir du jeu sur une telle gamme de machine

Lansau
( Modifié )

En même temps on n'a pas besoin d'avoir une défonceuse de 2200 W et qui pèse plus de 8 kg pour mettre une fraise droite de 20 mm ou une à queue d'aronde dans une bague à copier.
Alors que pour utiliser une fraise à plate-bande de 90 mm de diamètre là oui.
En tout cas je n'ai jamais utilisé l'OF 2200 avec des bagues à copier, pas franchement maniable le bestiau!

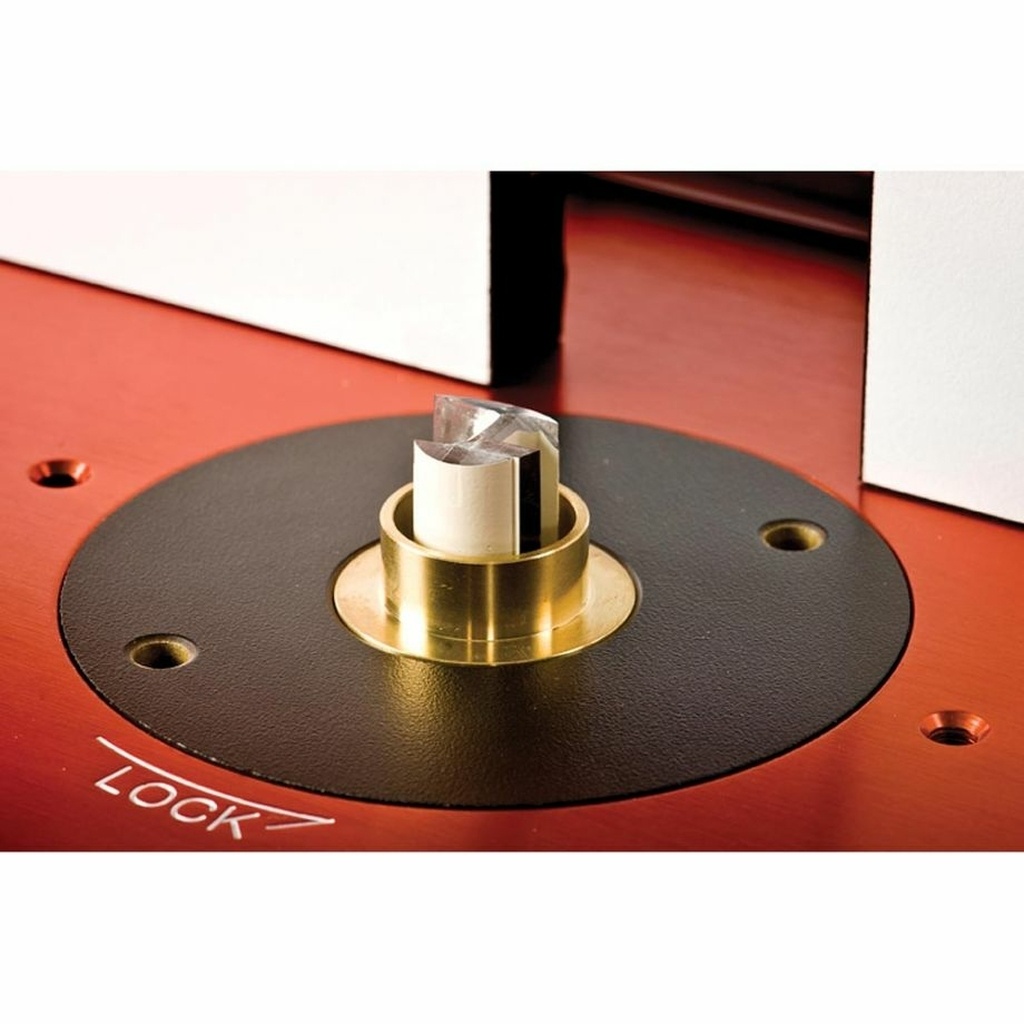

J'ai regardé les bagues JFK belles pièces en effet. Bon chez axminster faudra qu'ils m'expliquent comment on fait pour utiliser une bague à copier sur une défonceuse sous table 😳

inspecteur
( Modifié )

J'ai la OF1400 avec le jeu de bague de @Séverine mais j'ai du jeu aussi entre les bagues et l'adaptateur...
Sur facebook, quelqu'un a le même problème avec la 2200, il se sert du jeu entre l'adaptateur et les bagues pour les centrer avec un cône de centrage puis il met un joint torique fin afin de combler le jeu et de serrer pour que la bague ne bouge plus... C'est pas vraiment clic and use comme le dit Festool...
Ceux qui n'ont pas de problème c'est les possesseurs de la 1010 car c'est à l'ancienne et cela marche (cône de centrage et vis)
Peut être en changeant de semelle pour virer ce système de clips automatique, cela réglerait le problème sur la 2200 et la 1400.

Marc Janod

OK, grand merci pour le temps pris pour répondre.
avez vous fait un retour chez festool ?

inspecteur

J'avais un jeu entre l'adaptateur et la semelle (clip automatique avec du jeu). Je l'ai envoyé en SAV, elle est revenue sans jeu, mais le jeu entre les bagues et l'adaptateur, festool n'y peux évidement rien. Je peux acheter les bagues de festool en priant qu'elles soient bien concentriques et que le clip ne prenne pas du jeu avec le temps... Je vais essayer la technique du centrage avec un cône en utilisant le jeu entre les bagues et l'adaptateur que j'ai.

Marc Janod

En attendant, retour à l'envoyeur.
"outils des pros" l'a repris pour l'envoyer à Festool.
ça tombe bien que ça soit l'été ... j'espère la retrouver vite 😢

Marc Janod

Merci Lansau !

inspecteur

Alors le SAV a été fructueux ?

Marc Janod
( Modifié )

envoyé le 15 juillet. retour le 15 septembre.
rien n'a été réglé du tout ... rrrrrr toujours jusqu'à 0.2mm de jeu dans les bagues de copiage !!!
mais elle est très propre 😅 toute nettoyée

j'ai recontacté le sav. je suis tombé sur un technicien très efficace. j'ai profité du nouveau service my festool pour envoyer directement par UPS (tout frais payés) sans passer par le revendeur : très efficace.
elle y est depuis une semaine. je relance semaine prochaine.

j'ai quand même bien les boules : un gros investissement pour un très bon produit mais pour lequel il y a ce gros raté côté bague de copiage : soit l'usinage de la semelle est loupé soit mon lot de bagues de copiage est foiré ???

youtu.be/-1vOvqPzsOo
