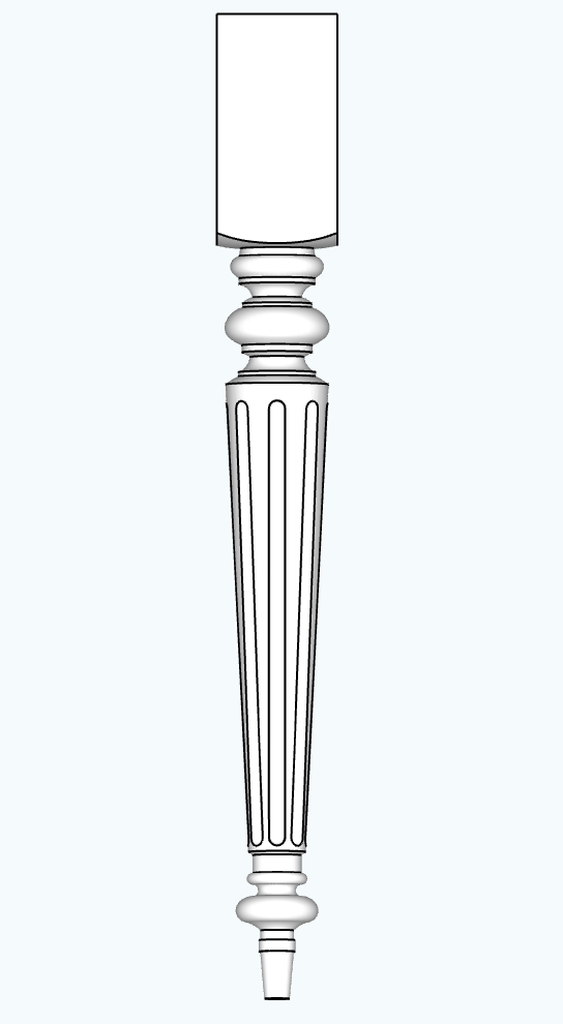

Tout est dans le titre.

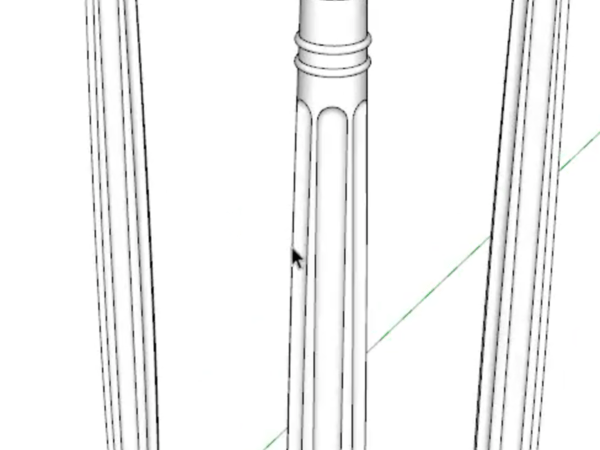

Le premier qui arrive à modéliser ce pied avec Sketchup je lui offre la médaille d'or du concours.
Le deuxième aura la médaille d'argent et ainsi de suite jusqu'à la médaille de bois.
La taille du pied est de 730x90² à faire en noyer d'Olivier
11 réponses
1h05.
c'est à vue de nez au niveau des proportions, hein, on avait pas les cotations exactes ;)
l'astuce, c'est de faire à l'échelle 10, puis de réduire jusqu'à 0.2, puis jusqu'à 0.5. (on peut pas réduire en dessous de 0,11... donc faut réduire d'échelle en 2 fois pour un facteur 10. )
sketchup fait des patés quand on est en dessous du mm.
il te faut le fichier skp pour contrôler ?
C'est du super boulot ça bravo!
Mais les cannelures ne sont pas gainées!

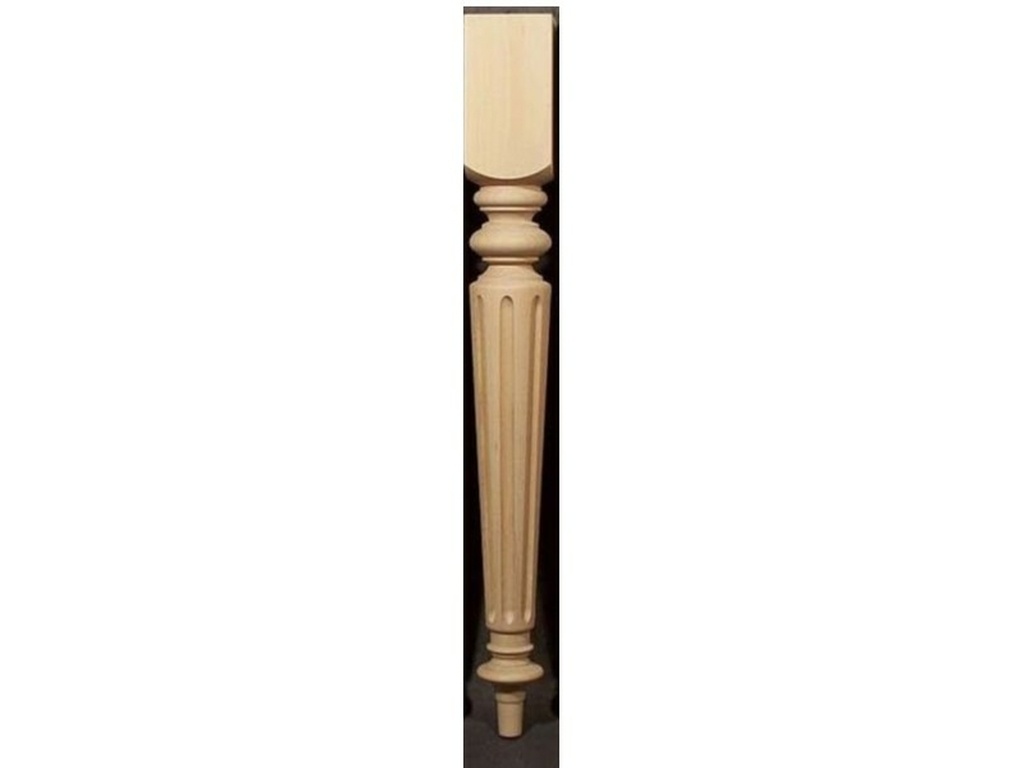

pour modéliser au plus précis de la forme du pied qui est sur la photo, tu peux le faire avec la méthode que j'explique ici
lairdubois.fr/...pied-louis-xiii
non mais elles sont pas gainées mes cannelures... pas de médaille. (par contre elles sont comme sur la photo !)
Bravo!
Médaille d'or du concours.
Il ne te reste plus qu'a nous faire une petite vidéo explicative et de la poster dans un pas à pas. Qu'en penses-tu?

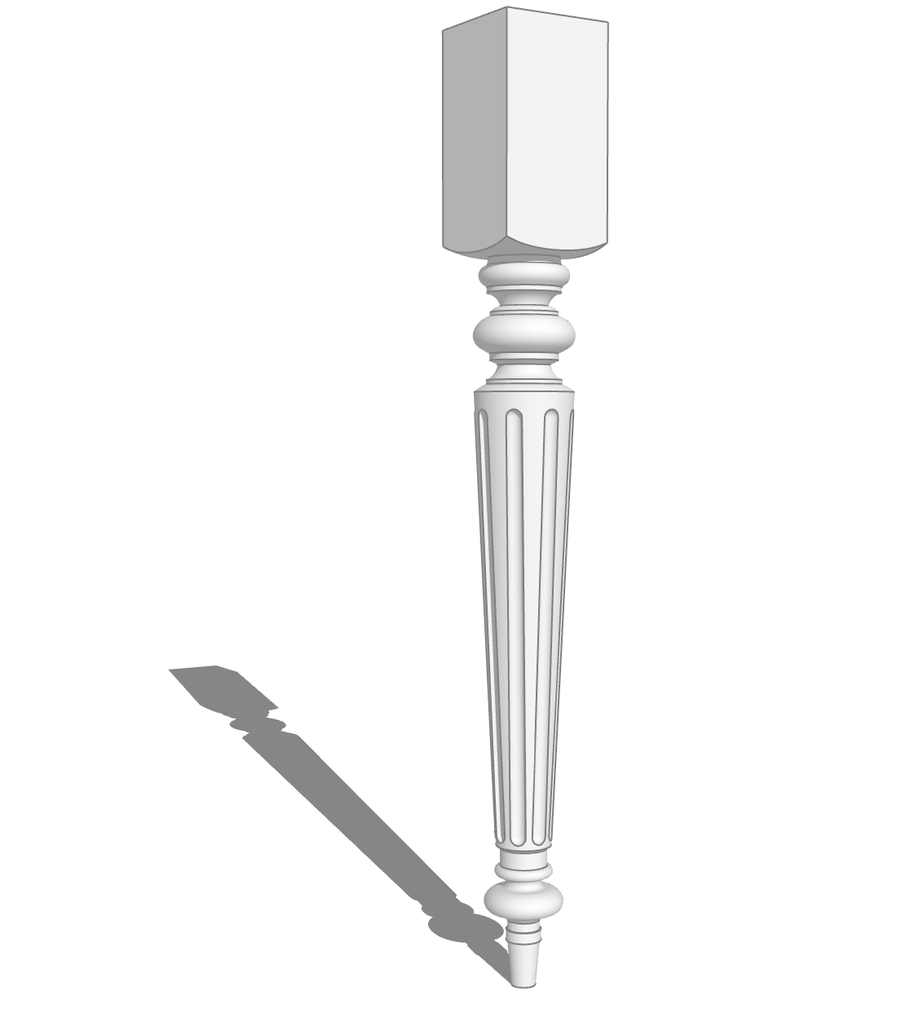

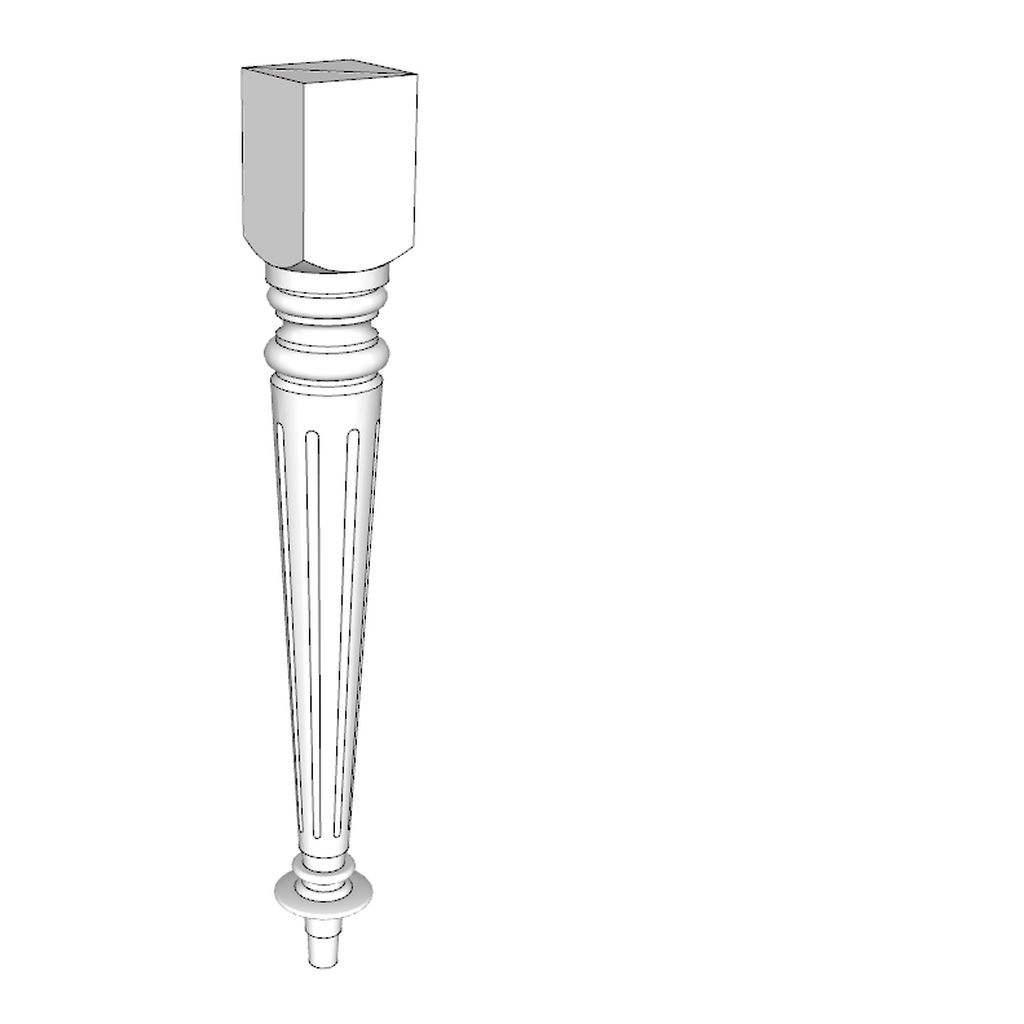

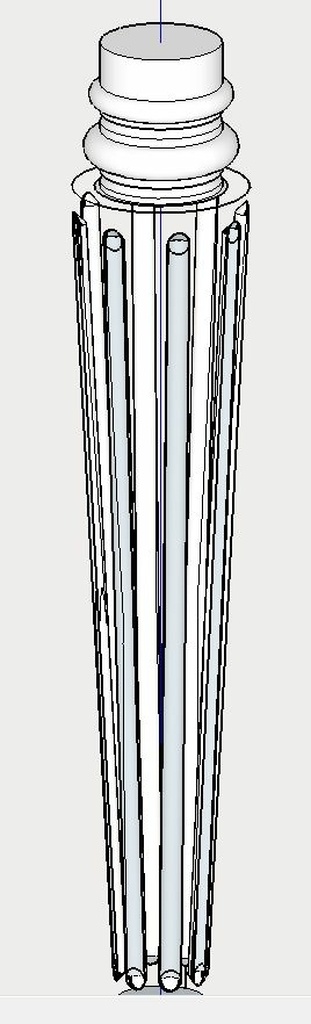

Bonsoir José Das Neves , voici ma contribution.
Bonne soirée à tout le monde et encore merci José.
Salut José,
Je bute sur la fin (environ 50' pour en arriver là)

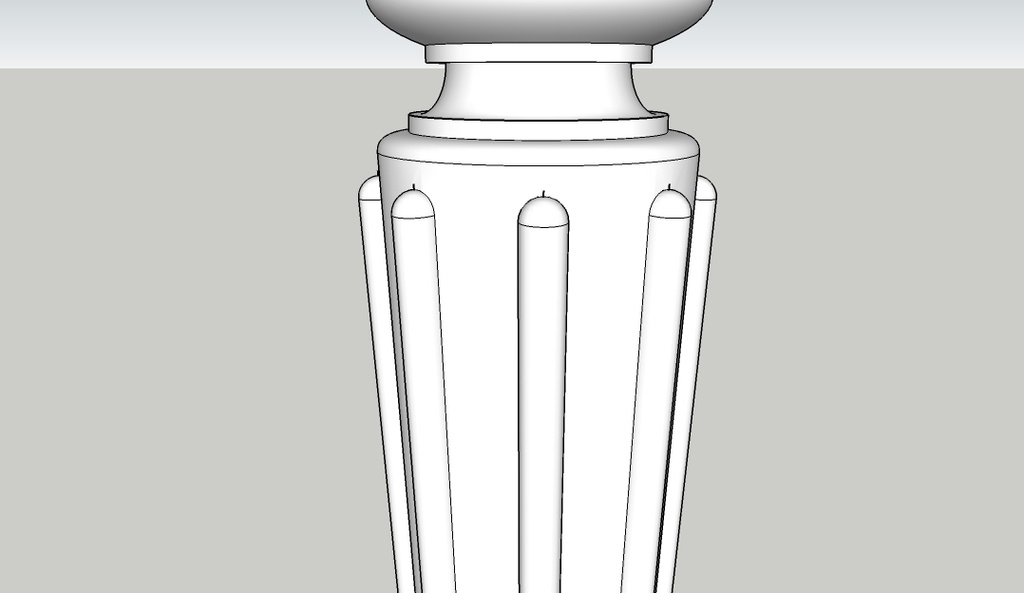

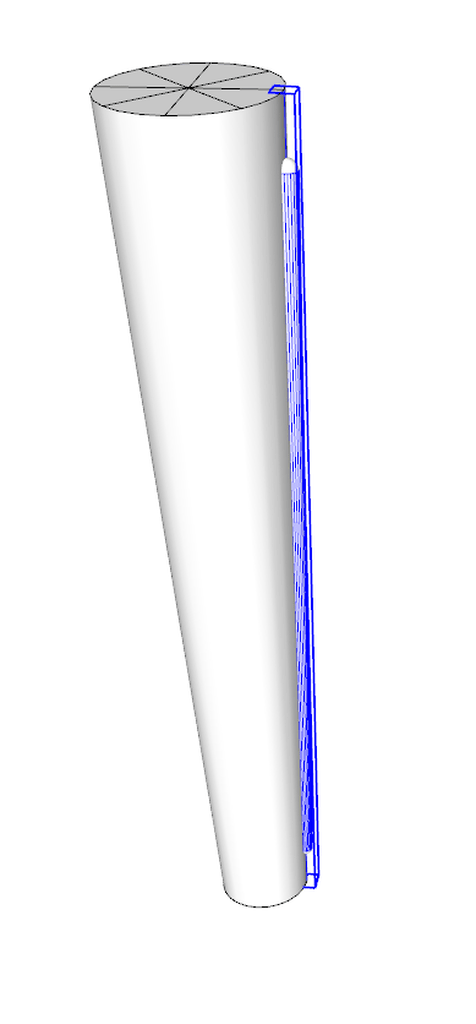

J'ai mon pied, les cannelures gainées, mais quand je fais "intersections des faces", il ne se passe rien. Le cylindre gainé du pied n'a pas les arrêtes d'intersection...
Donc pas moyen de dégager les cannelures sans effacer le pied!
La peur de réussir
et il faut aussi sélectionner la face à "couper". pour moi, j'ai fait une intersection sur le tube de cannellage et effacé le trop plein avant de le copier 7 fois, puis sélectionné la face du cône de pied et les objets cannelures, et intersection avec la sélection. ensuite, juste à effacer les 8 fausses faces des cannelures, exploser les groupes et tout assembler.
J'ai bien peur que ça plaise pas au prof par contre :). L'un dans l'autre leur présence est plutôt une erreur :)
j'avais remarqué et je me suis dit " pas content d'avoir réussi il fallait faire ce petit chanfrein sur les coins"

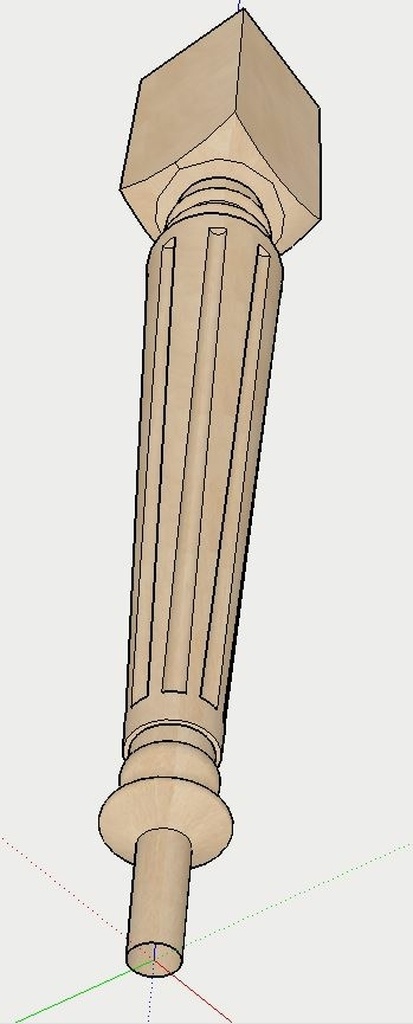

Petite signature perso.
"Une erreur"
Ha! je comprend, au moment de faire la révolution en haut?
José Das Neves oui, c’est ça ma sphère en haut à été coupée un peu juste.

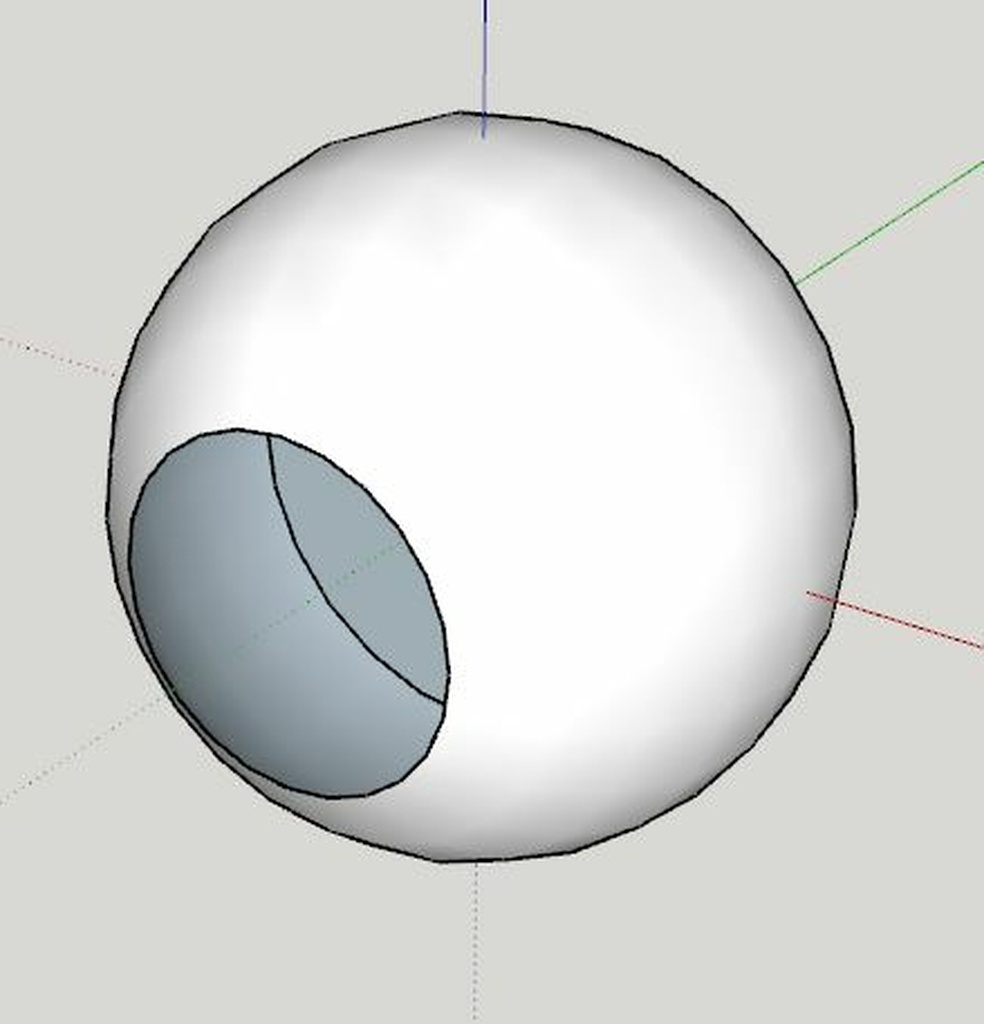

Bon, par contre, j’avoue que l’exercice m’a pointé quelques bugs dans Sketchup. Après la capture, une fois l’enregistrement du fichier des faces disparaissant autour des cannelures ...
J’ai peut-être pas grossi assez le dessin...
Boris Beaulant , bien possible que tu n’ai pas asser grossi ton échelle.
Perso j’ai travaillé avec une échelle de 100.

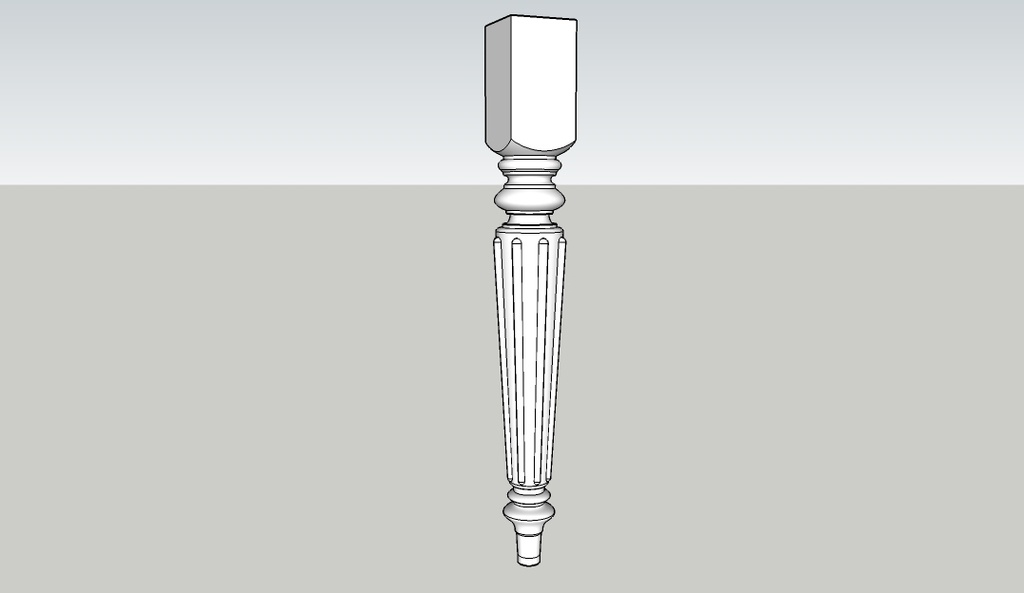

désoler mais n étant pas utilisateur de SU mais voulant jouer quand même, je rend ma copie ;).
Si José tu veux me mettre zéro pour tricherie je comprendrais.

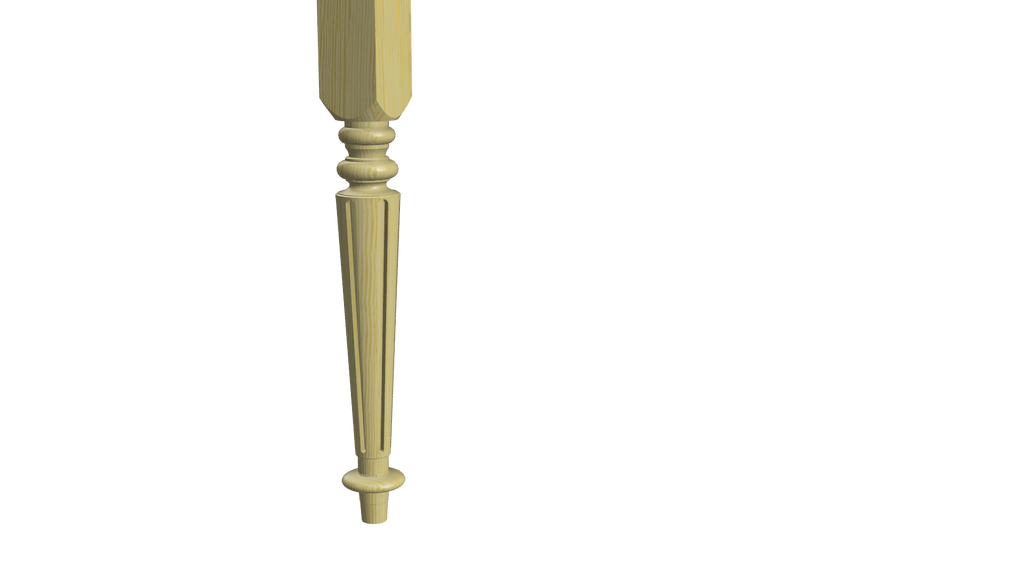

Modélisation faites avec Fusion 360.
Désoler j avais plus de frêne D olivier il me restait qu' un bout de meleze...
Mais c'est pas mal du tout!
Bravo!
La méthode de modélisation ne doit pas être très différentes.
Une médaille d'argent pour toi.
Tu nous ferais pas une petite vidéo explicative avec ton Fusion 360? Un pas à pas sympa?

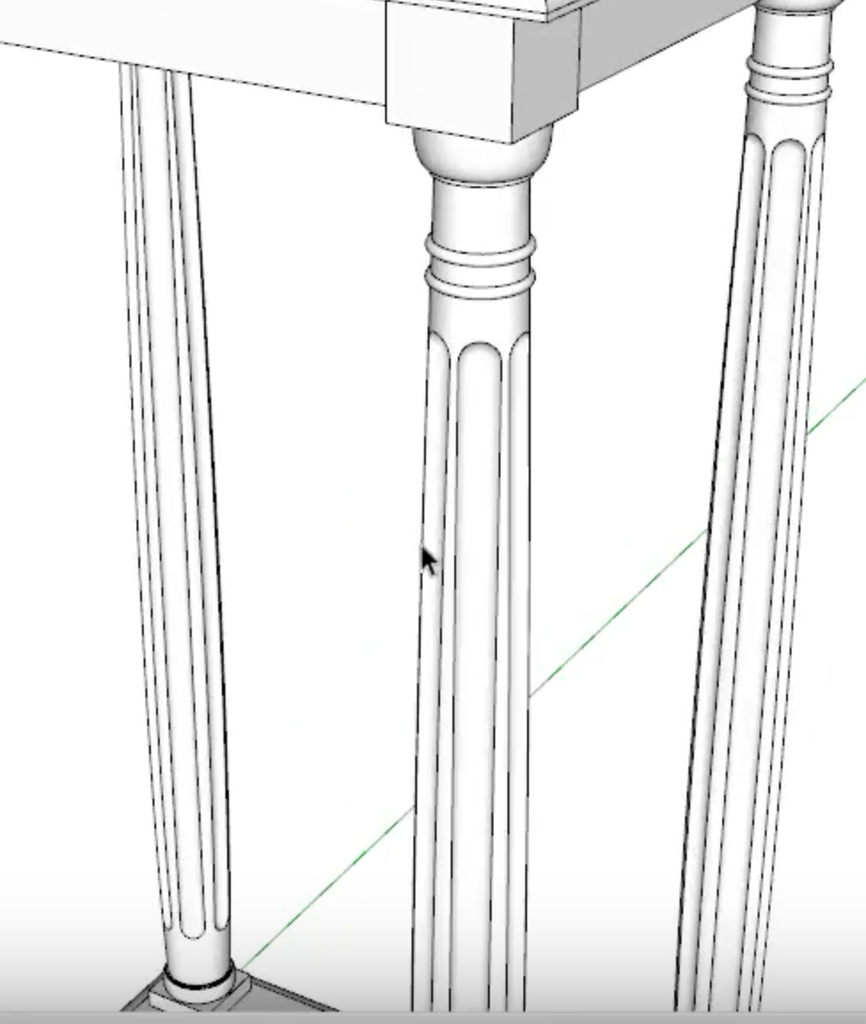

Le top du top pour apprendre à dessiner des trucs comme ça dans Sketchup, c'est de suivre les videos de Dave Richard et de Tim Killen sur finewoodworkin...ck-build/page/1
Celle ci par exemple doit répondre à la demande présente
Y'a du gros niveau sur les 600 articles consacrés au dessin du meuble dans Sketchup.
C'est vraiment bien expliqué - en anglais, mais Dave parle très lentement _
Très intéressant!
J'ai appris des trucs! j'adore ça! merci.
Je n'ai pas la version Pro mais en contournant les opérations booléenne ça marche aussi.
Tu n'es pas tenté de concourir?
Bravo EstOuest tu as fait un beau pied. En effet la cannelure n'est pas gainée pas c'est une belle réussite.
Et une médaille pour toi
bonjour je doit avoir une médaille en chocolat car je les fait au tour et en suite a la toupie cela est rapide et va très bien et j attend la reflection de la terminaison des cannelure
bien amicalement l'ancien
Pour faire une présentation client ça marche bien, en effet.
Je te donne ta médaille de chocolat au lait!
Etant hors concours dans ce challenge , pensez a l'outil intersection des faces !
Bonjour José,
Ca m'agace!

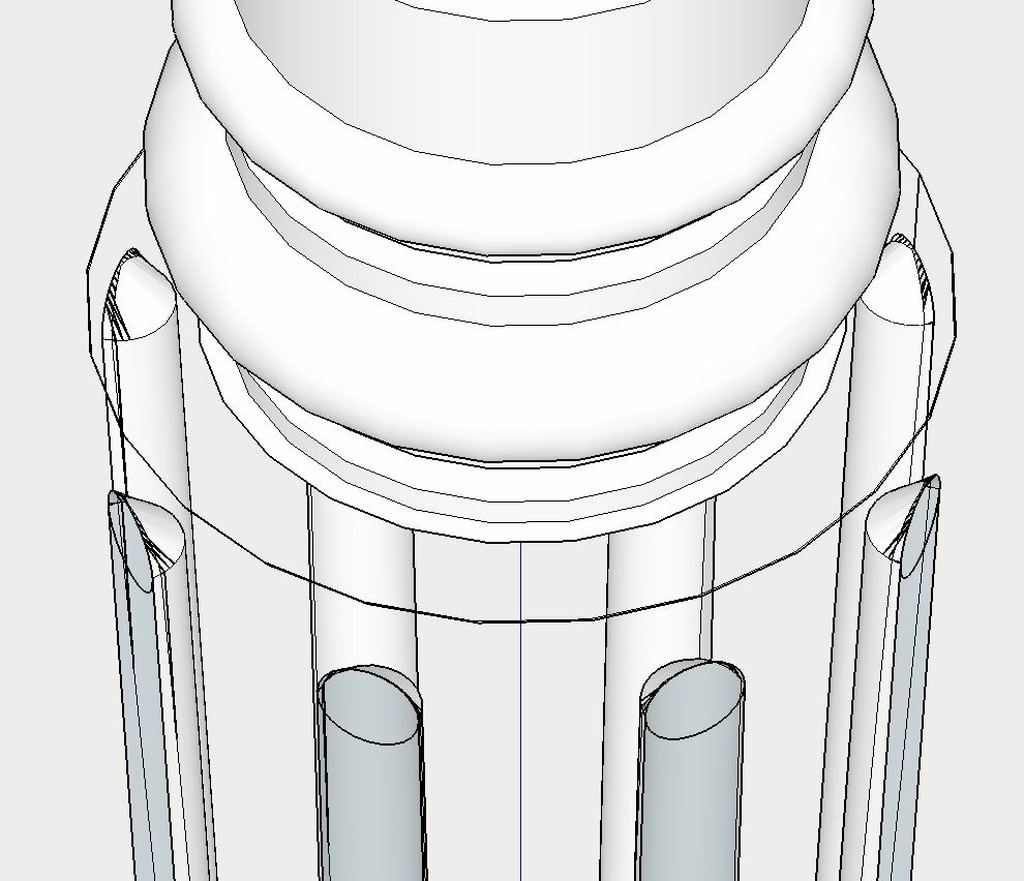

j'arrive pas a faire les sphères pour les extrémités des cannelures, ca me fait un truc tout moche avec des trous... Alors j'ai utilisé le bac a sable mais c'est pas beaucoup plus beau...
Et puis ca fait n'importe quoi qd je fait l'intersection avec le cone!
Ca m'agace! je finirai pas l'avoir! mais ca m'agace!!!!!
Les cannelures suivent le gainage mais sont de largeur et profondeur constantes.
Mon souci c'est que j'arrive pas a faire des spheres completes...
et je sais pas pourquoi...
je recommence avec des cannelures a extrémités rectangulaires et je tenterai la spherification après!
Bon pour le moment c'est sans les spheres... mais j'ai vu que j'avais pas de souci avec la grosse sphere pour faire le haut du pied, du coup j'ai tenté de faire une echelle pour faire les petite et ca marche.
En revanche je viens juste de voir ton lien pour ce bug... je vais y jeter un oeil. [edit] bon ben j'en suis arrivé a la même méthode que toi :-)

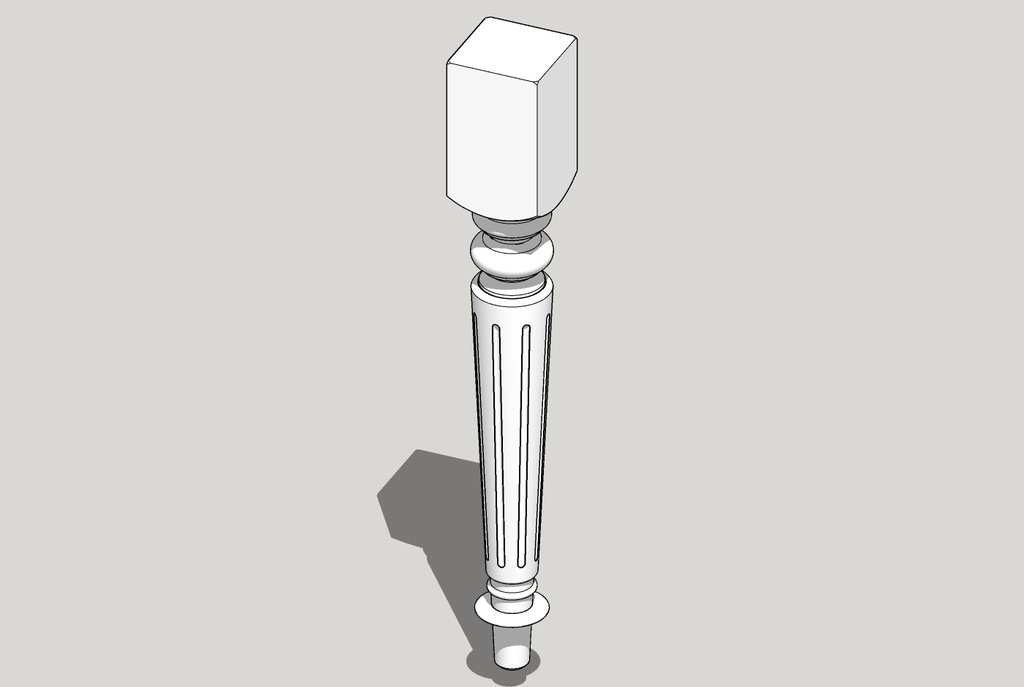

voici qd meme mon résultat... le design fait plus jambe de bois que pied de meuble mais bon
C'est pas mal et c'est largement satisfaisant pour une présentation client.
Mais , puis qu'il faut toujours un "mais" tes cannelures ne sont pas gainées.
José Das Neves Bah il me semble avoir fait comme sur la photo?
Qu'entends tu par cannelures gainées? il fallait garder un espacement constant?
Tu as raison , sur la photo elles ne sont pas beaucoup gainées. Mais quand même un peu!
Elles diminues en descendant proportionnellement au diamètre du pied.
bonjour
en parlant presentation
le client qui regarde un pied est généralement debout , et vous lui présentez un pied vue de face a la hauteur de yeux chose qu'il ne verra jamais en regardant son bureau on a le même problème avec la mouluration ou les statues ou les peintures en hauteur le sujet mérite d être prix en considération
etienne
Pas évident effectivement.

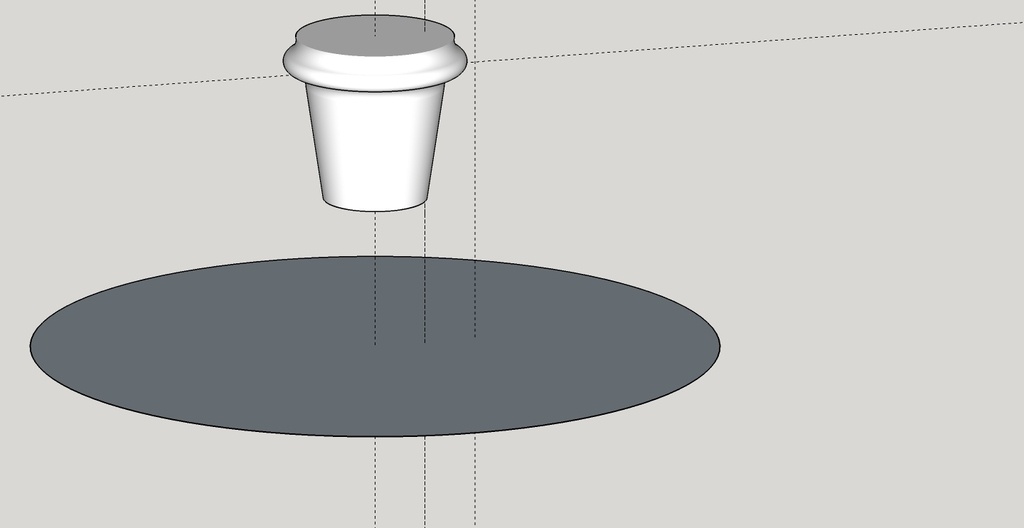

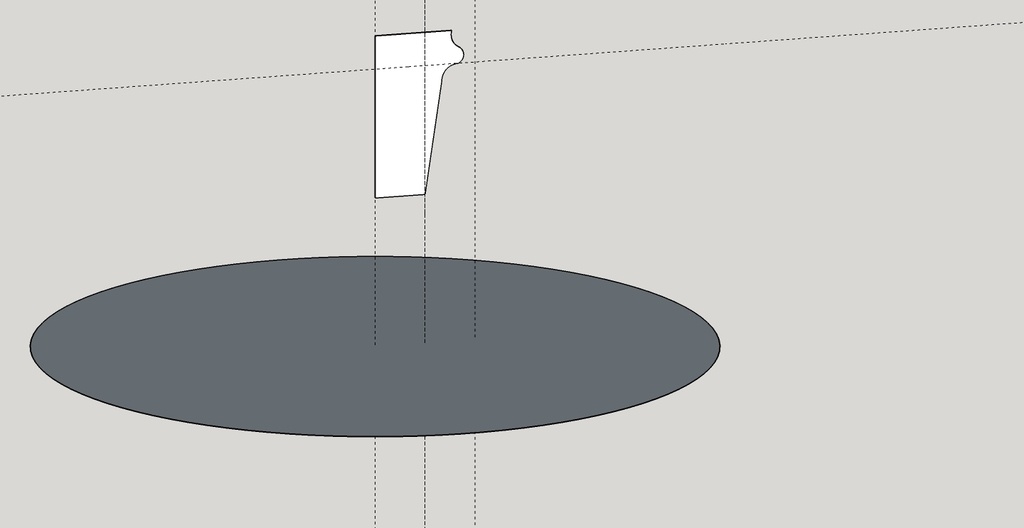

Il faut déjà réussir à dessiner une demi coupe du pied à partir de l'axe bleu...Je ne suis pas encore assez à l'aise avec sketchup pour ça. Ensuite tracer un cercle en dessous, sur le "sol", avec pour centre les 3 axes.
