Bonjour,
J'ai une question qui va sans doute paraître basique à certain, mais je bloque assez souvent sur le sujet. Quel type de charnière/paumel utiliser en fonction de l'ouverture attendue ?
On trouve en GSB des schémas plutôt explicites mais ça se limite à certains usages.

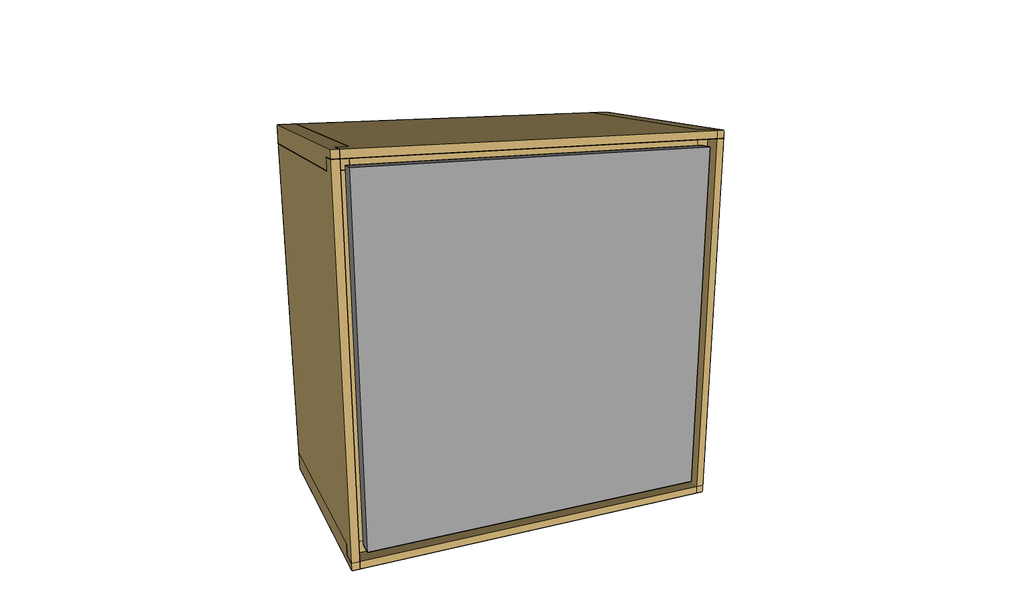

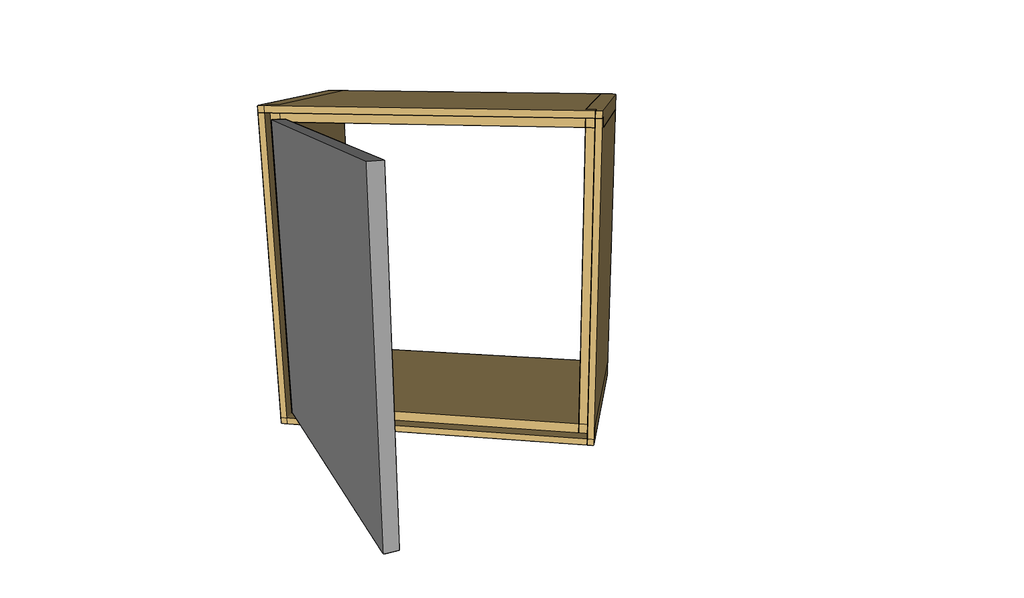

J'ai un projet en cours que j'ai modélisé rapidement :
Il s'agit d'un meuble mural d'une trentaine de 30 cm de coté (donc porte pas très lourde). La porte vient se placer à l'intérieur des rainures faites sur les flancs du meuble. Dans ce cas précis, quelle charnière pourrait faire l'affaire ?
Merci d'avance pour vos retours !
Aurélien
1 réponse
Bonjour,
il faut la dimension de la feuillure ou le recouvrement de la porte sur le chant
Les panneaux feront 20 mm, la feuillure 15 et le recouvrement de 5 à 10 mm. Soit un espace de 5 a 10 mn entre la porte et les chants.
charniere 9.5 recouvrement partiel trou a 22 mm du chant de la porte la calle doit être posé a 37 mm du bord (chant recouvert) du caisson
merci beaucoup !
