ZooRhoo

Comment créer une mezzanine ?

Bonjour,

J’emménage prochainement dans ma nouvelle maison, je souhaiterais créer une mezzanine dans le garage. Objectif : stocker des affaires (pour ne pas dire cacher le bazar...)

Si je ne suis pas effrayé de l'ouvrage je m'interroge sur la structure, le bricolage ne me fait pas peur, mais la charpente il doit y avoir des règles :-)

Poteau, Bastaing, solive de rive, solive... Help je suis perdu !!!

Voici un premier jet de mon projet :

Longueur : 5M
Largeur : 2.2M
Hauteur : 2.2M

devra supporter : du bric à brac, cela va donc vite monter en charge...

J'ai besoin d'identifier le matériel et là, je sèche pour définir les sections des poteaux et solives.. vous pouvez m'aider ?

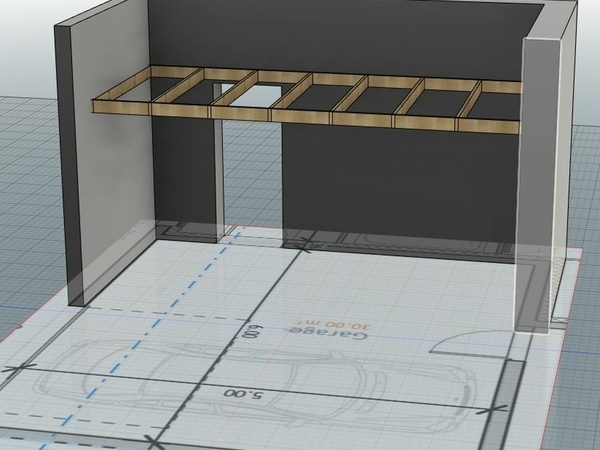

Les murs étant en parpaing, puis-je me passer des poteaux ?

Une solive ou poutre ? de 5M pourrait tenir le coup sans poteau au milieu ?

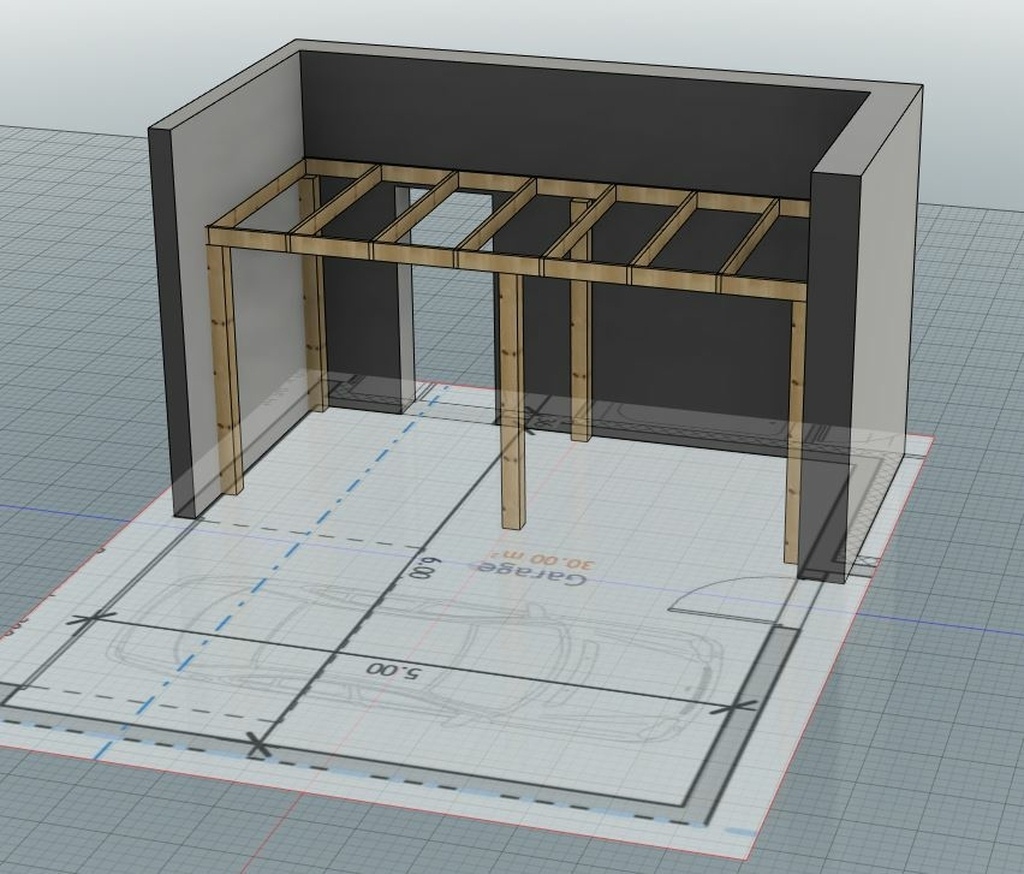

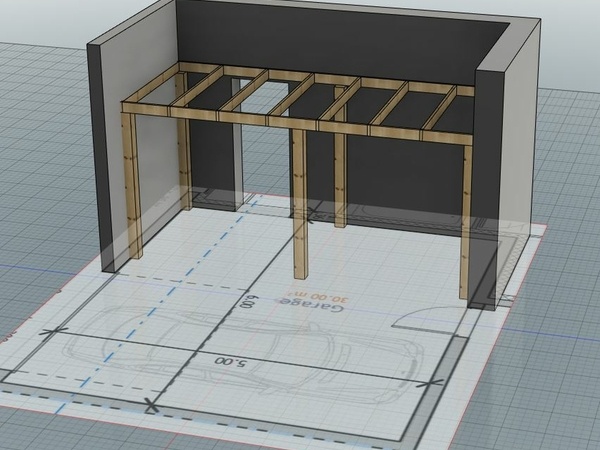

Exemple :

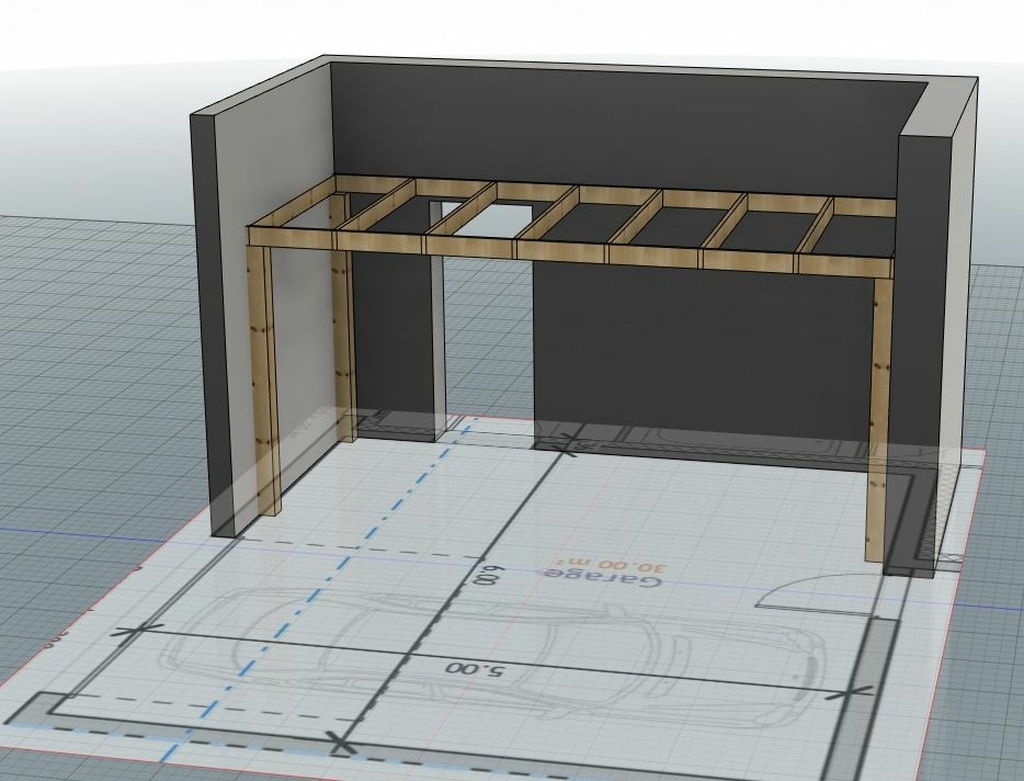

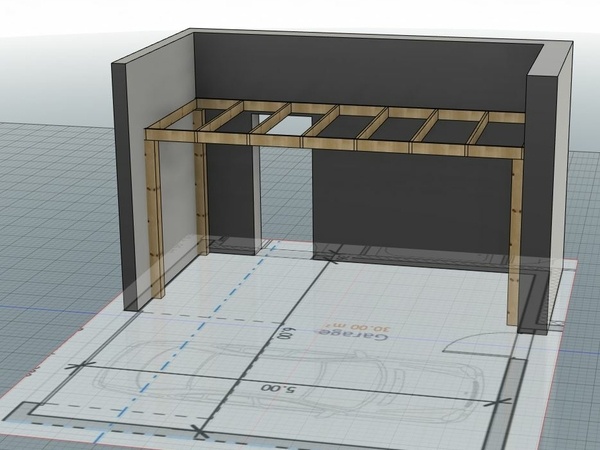

Ou idéalement :

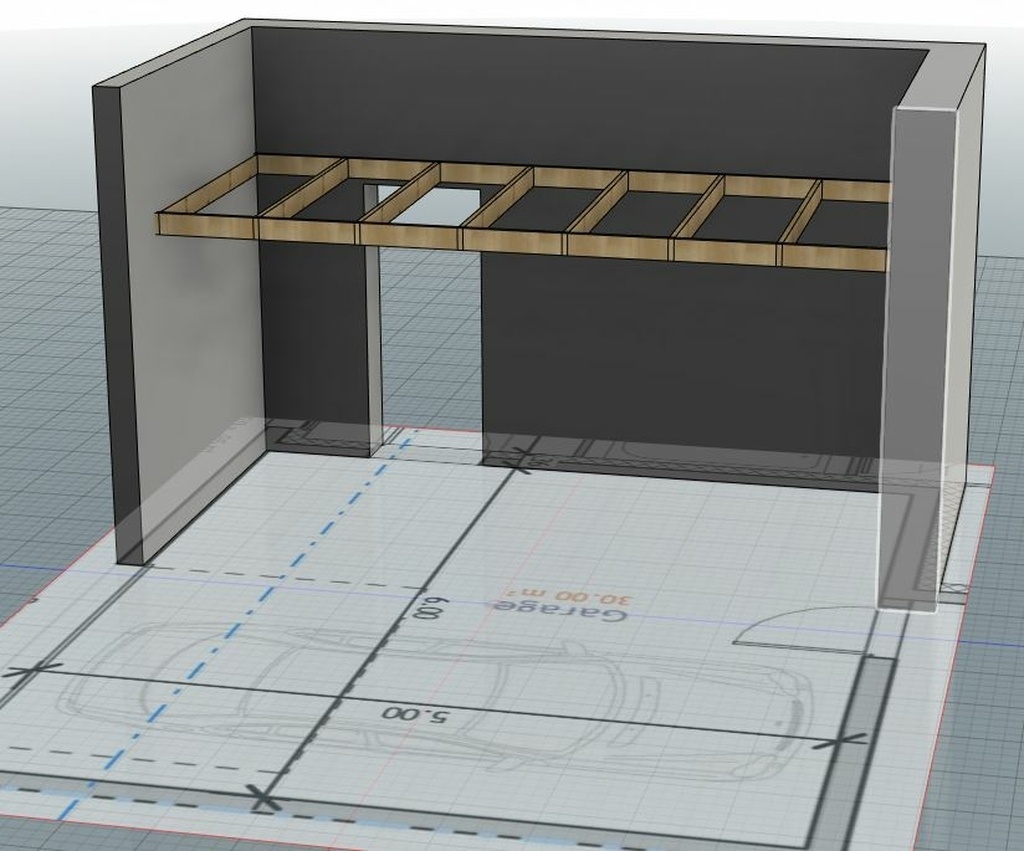

Si, sans poteaux je pourrais venir soutenir la mezzanine en m'encrant au plafond ?

Qu'en pensez-vous ?

D'avance merci.

Connectez-vous pour ajouter un commentaire.
?

10 réponses

4
sylvainlefrancomtois
( Modifié )

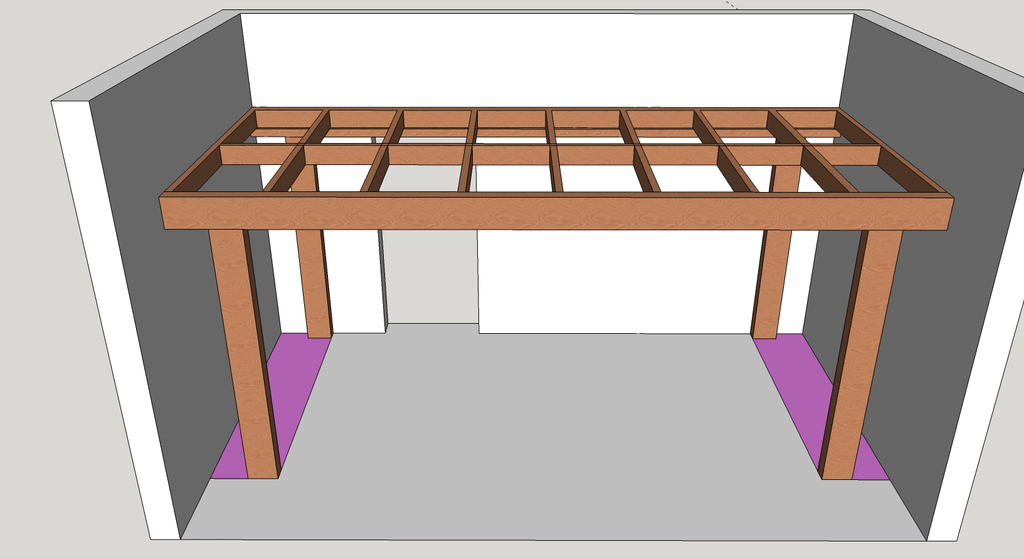

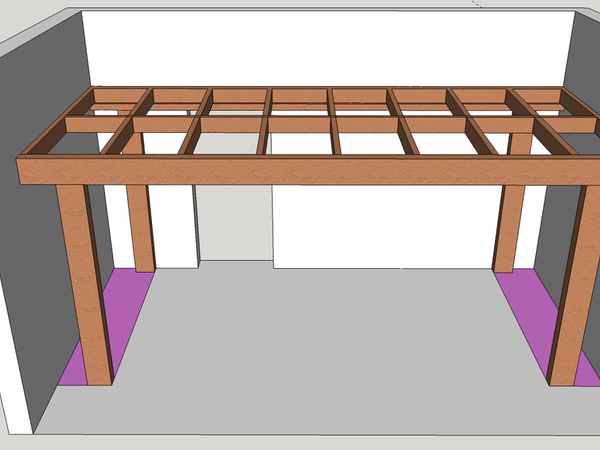

Tu pourrais aussi faire deux placards ou rayonnages de profondeur 500 mm avec des poteaux cachés et décalés cachés qui réduiraient ta portée à 4 m !
Une bonne rangée d’étrésillons et basta !
Les objets les plus lourds aux extrémités, et plus léger au centre

Si par contre tu veux y mettre des matériaux très lourds (ferraille, ciment ou autre ) il faudra revoir ta copie !

Mis à jour
ZooRhoo
( Modifié )

Merci sylvainlefrancomtois ! Super, merci pour cette modélisation. Effectivement je vais travailler dans ce sens et tant qu'à sécuriser mettre une cloison à droite pour faire un poste de travail ce qui simplifie la question du poteau...

Connectez-vous pour ajouter un commentaire.
2
dependancesbois
( Modifié )

Bonsoir,
tu vas te retrouver avec des grosses sections de bois sans poteaux au milieu.
Il faut vraiment que tu ais une estimation du poids que tu vas y mettre.

L'idéal c'est d'avoir un estimatif au m² ensuite tu dois faire des calculs :

(la masse portée au m² + les masses de structure au m²) X l'entraxe entre deux solives (sur ton dessin c'est 2.2m c'est énorme) + le poids d'un mètre de solive.

Tu multiplies le tout par la portée (5m) et ça te donnes un nombre que tu vas chercher dans des abaques ici par ex.
valleeducousin...ges_section.pdf

ensuite tu compares et tu ajuste tes calculs (en fonction également des sections disponibles chez ton fournisseur)

Ex pour que tu vois, chez un client j'ai du en faire une justement sans poteaux au milieu et avec une charge admissible de 120kg/m²

j'ai un entraxe de 50cm entre deux solives (la mezzanine ne fait qu'un mètre de large)
Je savais qu'il me faudrait de grosse section et je suis parti sur 10kg/m pour mes solives. un OSB de 22mm (7kg/m²/cm d'épaisseur donc 7x2.2=15.4kg/m² et j'ai une portée de 5,5m.
((120+15.4)x0.5)+10=77.7
77.7x5.5=427kg

J'ai regardé dans l'abaque et j'ai appelé mon fournisseur pour savoir ce qu'il avait et j'ai mis du 80x240 mm en section ça fait des sacré morceaux!

Voilà si ça peut d'aiguiller dans ta réflexion.

fixation au plafond je serais pas serein !

Mis à jour
ZooRhoo
( Modifié )

Merci dependancesbois !
Cela me donne de quoi avancer c'est parfait !

Connectez-vous pour ajouter un commentaire.
1
lamalleencoin

Une question qui appelle une question .. Pourquoi du met pas un IPN en travers .. en acier .. qui porte tout le reste .. comme ca pas de poteau .. ? Ca empêche pas de mettre en suite toute ta structure en bois .

ZooRhoo
( Modifié )

Merci lamalleencoin ! je ne l'avais tout simplement pas envisagé.

Connectez-vous pour ajouter un commentaire.
0
MOWD

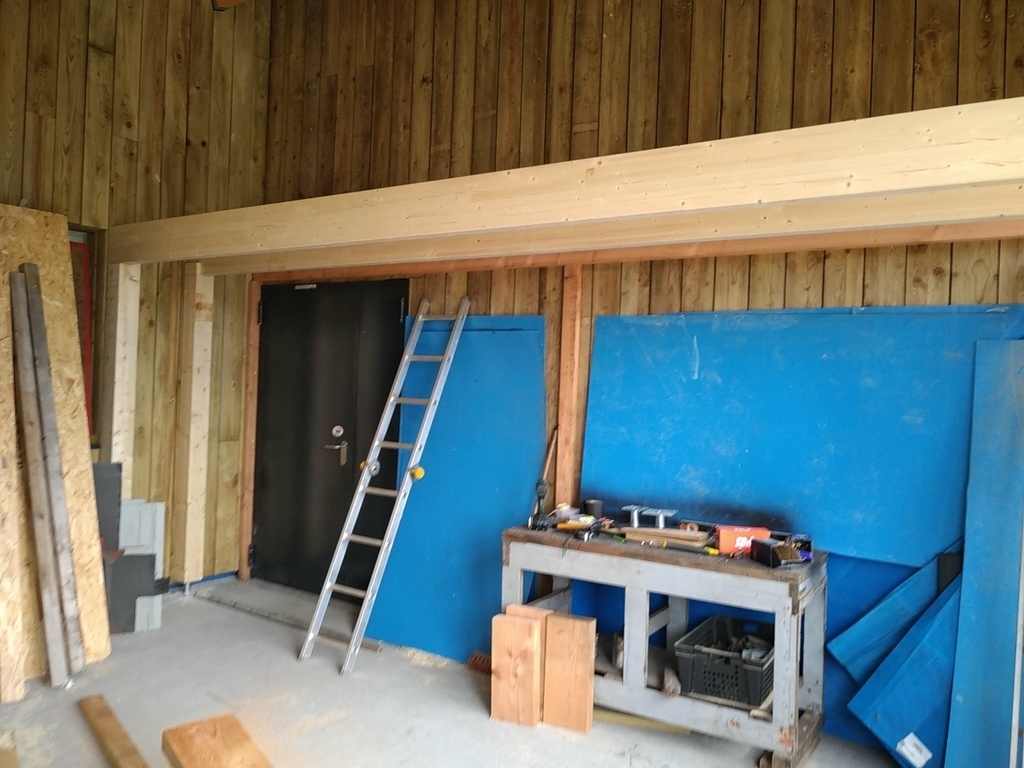

Voilà ce que j'avais fait il y a deux ans. Tu ne pourras sûrement pas sceller dans les parpaing, mais avec des muraillères avec assez de points de fixation, ça doit pouvoir le faire.
Mezzanine degaragetelier
A l'usage, j'aurais pu prendre des sections moins importantes parceque je ne stocke pas tant de poids en haut... mais qui peut le plus peut le moins.

ZooRhoo
( Modifié )

Merci MOWD ! bon exemple de réalisation

Connectez-vous pour ajouter un commentaire.
0
Chrisarnal

Regarde chez Boucaud, c'est top et pas trop cher en lamellé-collé
chalets-boucau...fr/plancher.php

J'ai fait faire une mezzanine il y a 10 ans, juste 2 fers scellés de part et d'autre comme un rail en L et cela ne bouge pas et esthétique

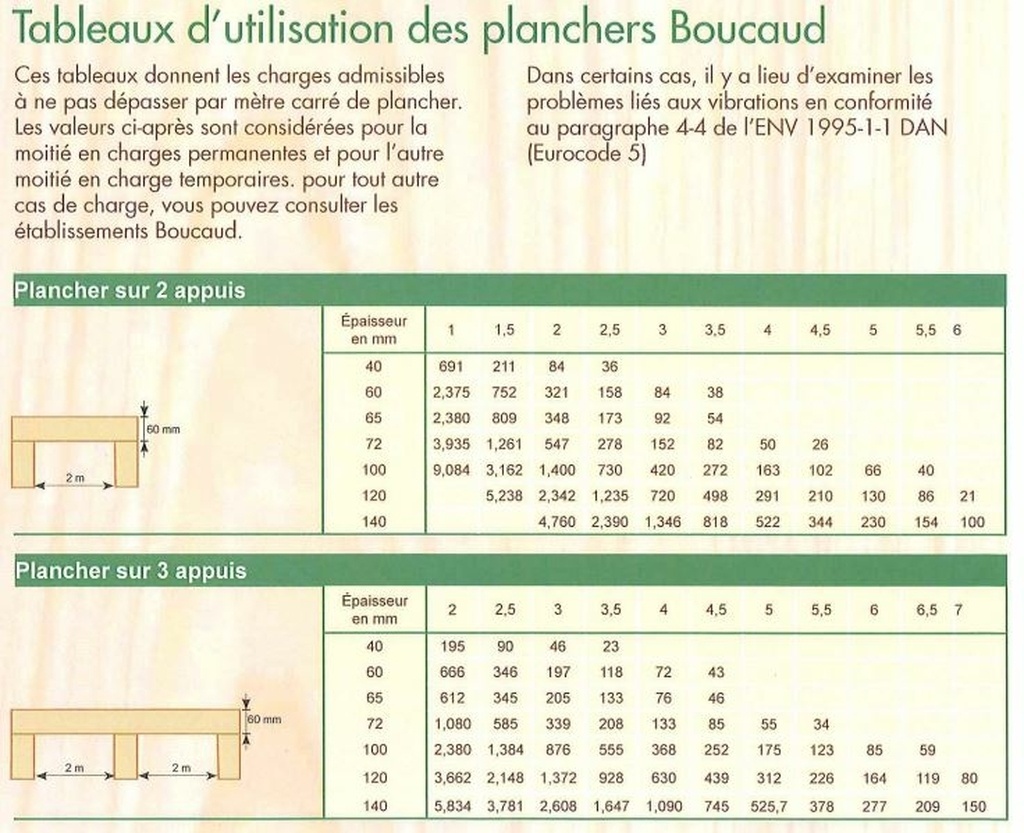

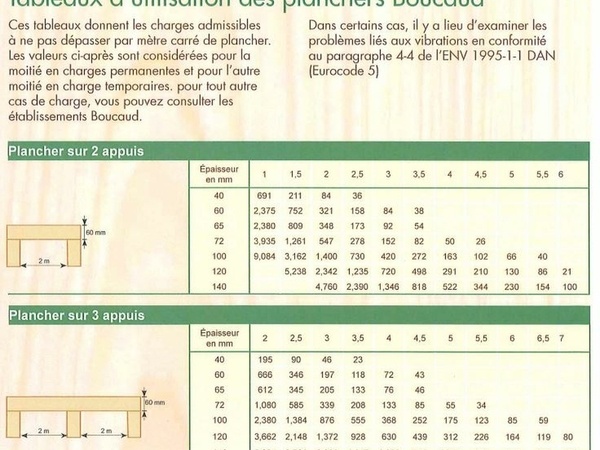

Jusqu'à 6m, je te joins leur abaque.

Seul bémol voir l'intérêt et coût pour une zone de stockage....

Bon projet

ZooRhoo
( Modifié )

Merci Chrisarnal !

Connectez-vous pour ajouter un commentaire.
0
Oak

Salut.

Franchement même si cela impose des sections un peu costaud, j'opterais pour la deux ou la trois.

Et dans le pire des cas un poteau non central. Parce que le poteau central c'est la misère.

De tête la section pour du 4.20 c'est 8x220. Pour le mur du fond, la muraillere peut être plus fine puisque reprise et goujonnée.

Les sections sont pas si cher, je pense que ce n'est pas une question de prix. Et dans un garage, des sections costauds peuvent permettre d'installer des rangemeNts dans leurs épaisseurs.

Bref. C'est une question de choix, tout est possible. Mais pour les calculs il faudra que tu t'engage sur une des options. ✌🏻

ZooRhoo
( Modifié )

Merci Oak !

Connectez-vous pour ajouter un commentaire.
0
stefchrys

Je te conseille fortement un poteau central sinon tu va devoir partir sur des sections impossible genre 320x110 et par 5m ce qui en plus ne va pas être facile à mettre en place, par contre oui tu peu encastrer sur les parpaings.

ZooRhoo
( Modifié )

Merci stefchrys !

Connectez-vous pour ajouter un commentaire.
0
Bonbonveronbi

Bonsoir
Si on fait une estimation des charges de ta mezzanine prenons pour exemple les charges applicable à une habitation soit 150 kg/m2 + 50 kg/m2 pour le plancher et les solives nous arrivons à 200 kg/m2 (calcul à la louche mais qui fixe un peu les choses). La bande de chargement de ta poutre porteuse est de 1.1 m 5 soit 5.5m2 . Donc ta poutre doit supporter
1100 kg. Si on se reporte a l'abaque de dependancesbois il nous faut 280
100.
De plus il y aura réactions aux appuis qui joue sur la fixation de la dite poutre.
A première vue je dirai il faut les poteaux.
Mais je ne suis pas un spécialiste de la charpente de plus les espace de stockage répondent à des charges plus importantes.

ZooRhoo
( Modifié )

Merci Bonbonveronbi ! je m'attaque aux calculs, mais plus j'y pense plus je me dit de jouer la sécurité, car ce genre de "rangement" ne fait que se charger avec le temps et je doute que nous pensions au poids à chaque fois...

Connectez-vous pour ajouter un commentaire.
0
Santé !

Salut,

La version 3 est possible (mais je pense que la poutre sera baleze), mais il faut que tu puisses nous faire une estimation de la charge à supporter pour qu'on puisse t'aider au mieux.

ZooRhoo
( Modifié )

Merci titimaster !

Connectez-vous pour ajouter un commentaire.
0
Jean Galmot

Slt, avec un ancrage au plafond, tu libères de l'espace circulation au sol, voir possibilité de placer une machine. Perso c'est ce que je choisirais.

Santé !
( Modifié )

Il t'a pas dit, c'est un faux plafond au dessus 😁

ZooRhoo

j'en ai peur je vais vérifier ce point 😅

ZooRhoo
( Modifié )

Merci Jean Galmot ! je pense aussi que c'est la meilleur solution. mais je dois vérifier le plafond...

Jean Galmot
( Modifié )

Oui vaut mieux quand même, on va éviter les chevilles Molly😩

ZooRhoo

😊

edouardsoum

et pourquoi pas mettre des sabots (je n'y connai pas grand chose à vérifier pour la solidité)

Connectez-vous pour ajouter un commentaire.
