Ara

Comment feriez-vous une feuillure d'1 mm sur 3 ?

Bonjour,

Je voudrais faire une "languette" qui coulisse dans deux rainures. Celles-ci ont été faire à la scie à format, de profondeur 1 mm et de largeur la lame de scie : 3,5mm. Ma languette doit faire 7mm + 2 x 1mm qui rentrent dans les rainures, sur une épaisseur de 6,5mm, il faut donc en enlever 3.

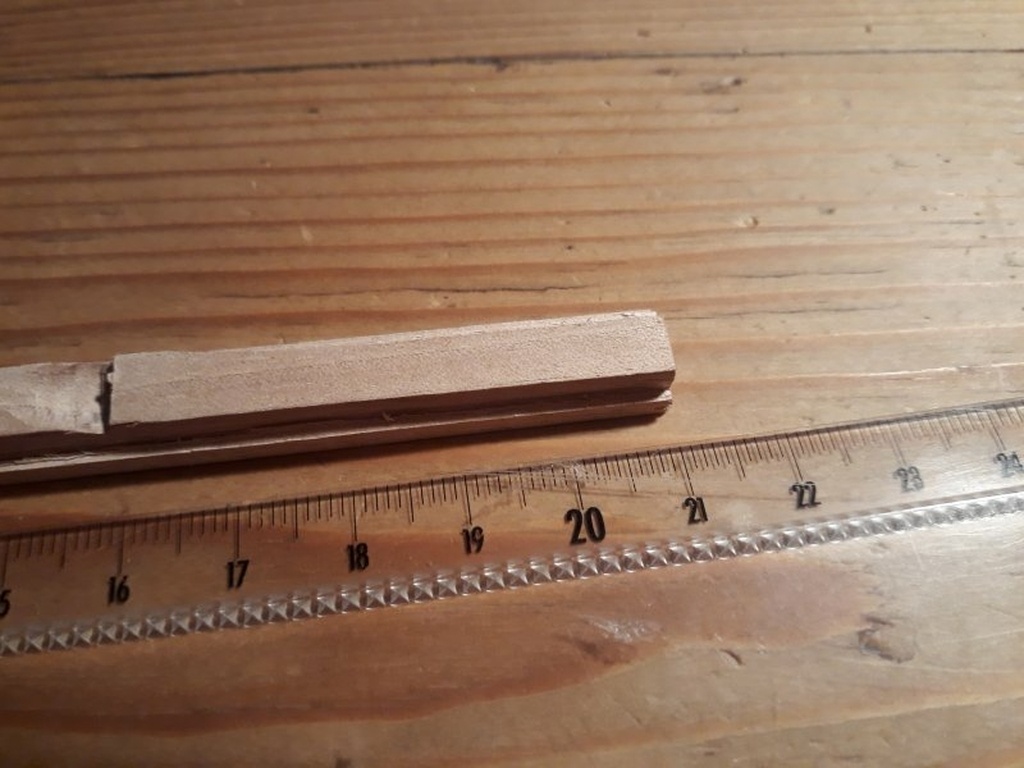

L'exemple que j'ai un peu raté, et que je veux recommencer :

Appel aux pros et aux débrouillards : vous feriez comment ?

Merci d'avance !

Ara

Merci à tous pour vos réponses !

Finalement j'ai donc fait les deux rainures à la scie à format, puis coupé à (presque) la bonne largeur. J'ai fini de réduire la largeur à la ponceuse-calibreuse (géniale invention !).

Connectez-vous pour ajouter un commentaire.
?

7 réponses

2
L'Ecorce du Sycomore

J'avoue que je n'ai pas trop compris l'explication, un petit schéma peut être?
Par contre, si la question est 'comment faire proprement la pièce en photo?' perso, je serais tenté à la défonceuse sous table avec une fraise droite dépassant de la table et du guide de la cote recherché..

Ara

Hum, et quand on n'a pas de défonceuse sous table ?

(l'exemple en photo, je l'ai fait à la scie à format et c'est merdique et dangereux... l'usinage des petites pièces, n'est-ce pas...)

Ara
( Modifié )

...et pas précis.

(d'où le boulot de cochon présenté)

Folgansky

Au guillaume avec une cale comme stop.
Si pas de guillaume il faut nous dire ce que tu as sous la main ^^'

L'Ecorce du Sycomore
( Modifié )

"Petits bouts de bois petit bout de doigts!"
C'est pour ça que la def me paraissait plus secure.
Après, l'idée de Oak me parait pas mal, tu fais ça sur une pièce plus large et tu la dimensionne après
Ou l'idée de Bonbonveronbi de calé la pièce dans un gabarit pour l'usinage.

Ara

Je n'ai pas de guillaume sous la main (en tout cas pas en état), donc ce sera scie à format. Par contre comme il faut que je la refasse, vous avez raison je vais faire d'abord les rainures et ensuite la mettre au format.
Perdre 5mm de doigt pour gagner 5mm de noyer, on s'en veut toute sa vie...

Merci à tous pour vos réponses !

Connectez-vous pour ajouter un commentaire.
1
Oak
( Modifié )

En usinant une pièce plus grande a la scie sous table puis en la mettant à longueur dans un second temps.

Tu perds de la matière mais finalement pas tant par rapport à un montage d'usinage comme le suggère Bonbonveronbi (a l'origine je pensais à la même chose.)

Car si j'ai bien compris tu souhaites faire une feuillure dans une baguette. 😉

Mis à jour
Connectez-vous pour ajouter un commentaire.
1
Bonbonveronbi

Bonsoir
A la toupie en la faisant passer dans un bois avec une rainure de 7 mm fixer sur le guide.

Connectez-vous pour ajouter un commentaire.
0
trente six seb

Au guillaume en marquant le tracé au tranchet, voire au ciseau à bois.
Ou scie sous table, toupie, défonceuse sous table ou défonceuse sur patins par le dessus.

Connectez-vous pour ajouter un commentaire.
0
benjam

La photo n'est pas très claire. C'est pour cela qu'on as du mal à comprendre.

Je fais ce genre d'usinage à la scie sur table avec poussoir et peignes de pression. Prévoir plus long si la pièce est courte.
C'est propre et en sécurité.

Connectez-vous pour ajouter un commentaire.
0
Lumi
( Modifié )

Je rejoins @L'Ecorce du Sycomore, je n'ai pas compris la question.
Du coup un petit schema ne ferait pas de mal
Pourrais-tu également nous dire ce que tu as comme matériel à part une scie à format?

Mis à jour
Ara
( Modifié )

Je veux faire ce que l'on voit sur la photo...
(donc deux feuillures de 1mm sur 3, dans une pièce de section 9 x 6,5)

Tarazhilt

Voilà qui est plus clair. Attention au vocabulaire. Chacun de nous a dû être "embrouillé" par le terme languette que tu as attribué au "morceau de bois". Ce dernier aurait dû être appelé "profil", "liteau", "baguette" et aussi "section" comme tu viens de l'utiliser ci-dessus. Je suis d'accord avec certains, un croquis est souvent plus explicite que des mots.
Sinon, avec une scie circulaire stationnaire, faire dépasser la lame de 3 mm, régler le guide latéral à 8 mm et passer le "liteau"à plat , d'un coté puis de l'autre. Affiner avec un ciseau à bois ( bien affuté) en raclant pour adapter à la rainure!

Connectez-vous pour ajouter un commentaire.
0
benjams

Bonsoir,

J'ai pas compris grand chose à ton explication mais Si je comprends bien tu veux deux languettes 3,5x1 séparés par 1mm (ou peu être 2) sur le même morceau.

Le plus simple serait des fraises a rainurer à la defonceuse, on en trouve d'épaisseur 1,5mm minimum. Sinon, il ne reste plus qu'à faire un collage.

Ara
( Modifié )

Je veux faire ce que l'on voit sur la photo...
(donc deux feuillures de 1mm sur 3, dans une pièce de section 9 x 6,5)

benjams
( Modifié )

Bah à ce moment, scie à format. Avec une pièce de bois sacrificielle sur le guide, ou une butée sur le chariot

Edit: évidemment avec les petits bouts de bois, on met aux dimensions en dernier 😌
