Vertaco

Fabrication de volets ?

Bonjour à tous !
Je doit fabriquer un volet double battant, de 2.20m x 1.50m avec des lames epicea de 27x90. Ce volet sera exposé plein sud.
Comment monter tout de beau monde sans colle ?
La meilleure solution est elle bien la réalisation d'une clef ? de quelle dimension ? en epicea ?
Si je comprends bien, ni les lames, ni surtout les écharpes ne sont collées ?
Merci de vos conseils !!!

Connectez-vous pour ajouter un commentaire.
?

5 réponses

1
Stef64

Salut.
Assemblage barres et echarpes ( le z) doublé vue la hauteur des volets donc 2 z . les barres sont axées sur tes pentures, les lames sont vissees sur les barres et echarpes. 0 colle.
Fixation des pentures au travers des lames et barres avec boulons TRCC.
Attention a la position de l écharpe, le bas de celle ci vient côté gond.
Bonne relaisation.

Vertaco
( Modifié )

Merci Stef64 ! C'est clair !

Connectez-vous pour ajouter un commentaire.
0
etiennedesthuilliers

pourquoi sans colle ?
il suffit de l' employer a bon escient et que les lames puisse bouger suivant les saisons
montage , a clefs, sur barres , avec tiges filetées , etc
etienne

Bonbonveronbi

Bonsoir,
Votre propos m'intéresse vivement, je dois vous dire que j 'ai toujours monté mes contrevents sans colle mais cela n'est pas un argument .
Pouvez vous m'en dire davantage .
Pourquoi avec colle , quels avantages ?
Amicalement bonbonveronbi

Vertaco
( Modifié )

Merci etiennedesthuilliers !
Pourquoi sans colle, justement telle est la question !!!
En fait, les lames auront tendance à gonfler, se rétracter en fonction de l'humidité, et plein d'autres paramètres.
Mais comment laisser cette latitude, sans que le volet ne s'affale ?
Comment utiliser la colle a bon escient pour permettre cette "dilatation", tout en bloquant le mouvement vertical des lattes ?
Merci de vos reponses !

Connectez-vous pour ajouter un commentaire.
0
Eldupe

Salut, comme Bonbonveronbi, volet à clé et emboiture, 3 clés en Sipo ou equivalent, emboiture mortaisée chevillée avec les tenons a cheval sur deux lames. Des clés bien serrés et chevillées ça reprend bien plus les efforts que des echarpes simplement vissées (sans encastrement).
Les écharpes vissées ça n'empêche pas le glissement des lames entre elles et la perte d'équerrage.

Vertaco
( Modifié )

Merci Eldupe !
Je ne comprends pas,bien, ( je suis plus metaleux que boiseux, et du coup les termes difeere quelque peu !)
emboiture mortaisée chevillée avec les tenons a cheval sur deux lame: c'est à dire que la clef est dans un logement mortaisé, chevillée aux 2 extrémités, mais tenon à cheval sur les deux lames ?

etiennedesthuilliers

il suffit de mettre un point de colle avant de poser l écharpe
ou bien avant de poser l'echarpe de passer un coup généreux de de peinture celle ci collera l 'écharpe a la lame chez nous nous passions un coup généreux de minium de plomb qui est aussi un antiseptique
et les volets ne tombaient pas du net 100 ans après la maison desthuilliers a été fondée il y a 125 ans

Connectez-vous pour ajouter un commentaire.
0
Jean Galmot
( Modifié )

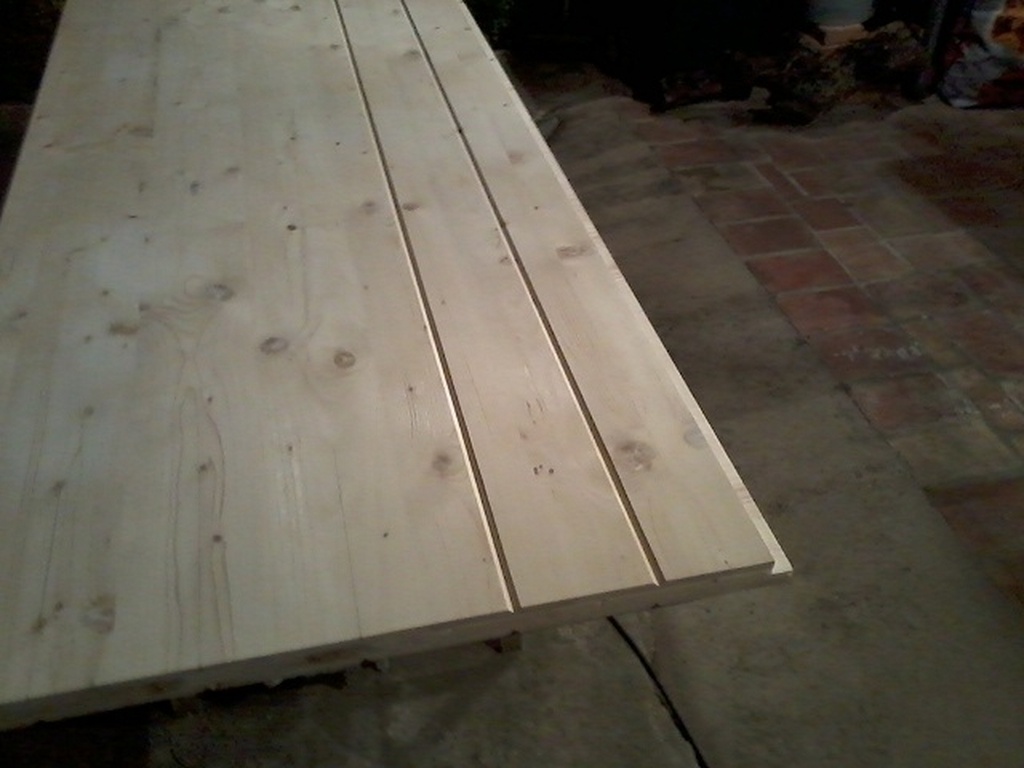

Slt, sauf si tu veux les faire absolument avec des lames, tu peux aussi prendre un plateau Épicéa en 27 ou 32 (je fais les miens en 32) en 3 plis. Avec une défonceuse et une fraise conique tu crées de fausses lames. Avec la stabilité dimensionnelle du 3 plis tu peux t'affranchir des barres et écharpes. Pas loin de chez moi, j'ai fais une paire de la même dimension, exposé plein sud depuis pas bougé.

Mis à jour
Vertaco
( Modifié )

Merci Jean Galmot !
L'idée est bonne, mais je prefere rester sur l'idée des lames ;-)

Jean Galmot

Oka, mais sinon avec la peinture, pas de différence visuel.

Stef64
( Modifié )

Jean Galmot mais dis donc tu te lache, on a droit de voir un petit morceaux d une de tes realisations.😉

Jean Galmot
( Modifié )

Stef64 😝je l'attendais celle-là...

Stef64
( Modifié )

Jean Galmot t aurais était déçu sinon😋

Connectez-vous pour ajouter un commentaire.
0
Bonbonveronbi

Bonsoir,
Il existe plusieurs façon de fabriquer des contrevents, mais pour de renseigner de manière efficace. Il faudrait savoir de quel outillage tu peux disposer.
Par exemple si tu parle de clef en forme de coin : on les réalisent en bois dur, leur épaisseur est en générale égale au tiers de celle des lames; Leurs largeur au tiers de la mortaise d'un coté au deux tiers de l'autre. Sur 2200 minimum trois clefs , il est bon que la languette des lames soit un peu plus épaisse que la clef afin de la dissimuler en cas de retrait. Mais si tu n'as pas de mortaiseuse c'est pas la méthode que je te conseil.

Vertaco
( Modifié )

Merci Bonbonveronbi !
J'ai bien une mortaiseuse. J'imagine bien comment aligner (a peu près) parfaitement deux clefs. Mais trois clefs, il y a intérêt à bien goupiller son gabarit !
Pour des lames de 27, je fait donc une clef de 10, en chene.

Bonbonveronbi

En principe pas de problème pour un contrevent simplement tracer les mortaises à chant par paquets , exécution des mortaises au tracés par renversement. Prévoir une surcote afin de calibrer le volet après serrage des clefs. Inverser les cœurs des lames au montage. Blocage des lames par cheville ou vissage certains colle la clef juste sur son chant et paraffine les plats. Genre de fabrication qui résiste bien à l'affaiblissement .Pour information en série nous exécutons les mortaises à la butée .

Bonbonveronbi
( Modifié )

Bonbonveronbi En complément 27 mm pour des contrevent à clefs c'est faible. Disons que tu fait une clef de 10 reste 17 soit 8.5 de chaque coté on enlève les mouchettes et il reste presque plus de parties plate pour le serrage du volet, passer à une clef de 8 ne change pas grand chose. Vue la hauteur du contrevent 32 me semble préférable.

etiennedesthuilliers
( Modifié )

Bonbonveronbi bonjour
je ne partage pas totalement votre avis concernant le fait d 'inverser le cœur des lames le problème est plus complexe et la règle n est pas automatique je tire mon expérience de ma propre fabrication ,et d'une autre activité qui consiste a dire en cas de gauchissement , voilage et autre qui est le coupable et éventuellement faire une méthode de fabrication pour diminuer les problèmes
et l expertise se fait en général sur des lots importants de volets ou de retour
certaines entreprises on compris le problème et les méthodes de positionnement des lames a changé
etienne desthuilliers

Bonbonveronbi
( Modifié )

etiennedesthuilliers bonjour
Effectivement , le problème est complexe. Ici je parle de contrevent à lames bouvetées rainures et languettes et clef intérieur . Dans le cas de lames à plat joint, à feuillure ou sur support plein je passe le cœur au soleil sans inversement .
Pouvez vous m'en dire un peu plus, on ne progresse que dans la discussion amicale avec des gens d'expérience.

Merci

etiennedesthuilliers
( Modifié )

Bonbonveronbi
bonjour il est agréable de répondre a certains problèmes mais cela ne peu se faire en deux lignes, on peu indiquer des notions générale , mais les décisions sont toujours prisent au cas par cas , la recette n'existe pas je ne peux que vous fournir des pistes
sur le choix initial du bois , sur la façon de faire les mortaises ,et de faire le montage pour solidarisé les lames avec les clefs pour permettre un libre jeux des lames
l’orientation des lames va dépendre aussi du nombre de paumelles ou gond et sur la façon de poser le ou les battements mais vos problèmes de cœur ne sont que des indications que l' on vous a donner mes il y a d'autre paramètre a prendre en compte cela serait trop simple
je n essais pas de compliquer la situation mais cela n est pas simple de mettre des bois dehors avec une face à l' ombre et l' autre en plein soleil , même la couleur doit être prise en compte
bien amicalement
Etienne desthuilliers maître menuisier
