Thierry6761

Vrille ou torsade....

Bonjour à tous,
question pour les pros de sketchup,
je cherche à savoir comment faire une vrille sur une barre rectangulaire ou sur une barre cylindrique
pour représenté dur fer forgé. J'ai pas mal cherché sur les tutos chez ADEBEO mais je n'ai rien trouvé.
si quelqu'un sais comment faire, ou un lien vers un tuto je suis preneur.

Connectez-vous pour ajouter un commentaire.
?

3 réponses

1
Erebor
Meilleure réponse

Bonjour,

Il existe un plugin gratuit qui permet de le faire : Fredo Scale qui a pour fonction de déformer des solides.
Pour l'utiliser il faut :

ensuite c'est très simple d'utilisation

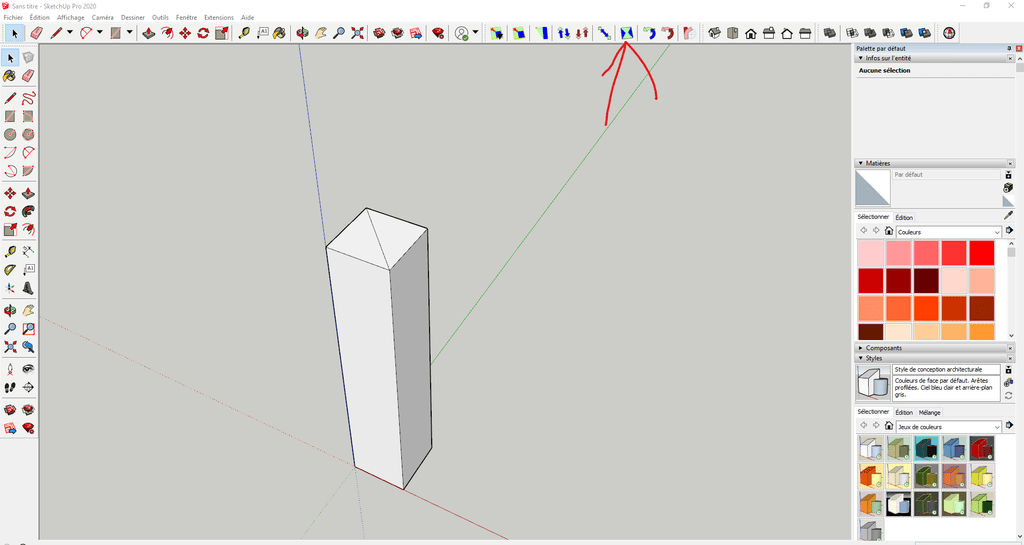

Il faut utiliser l'outil "Box twisting" qui comme son nom l'indique permettra de faire une torsade.
Dans mon exemple j'ai tracé la diagonale pour avoir le centre de la face comme point d'accroche.

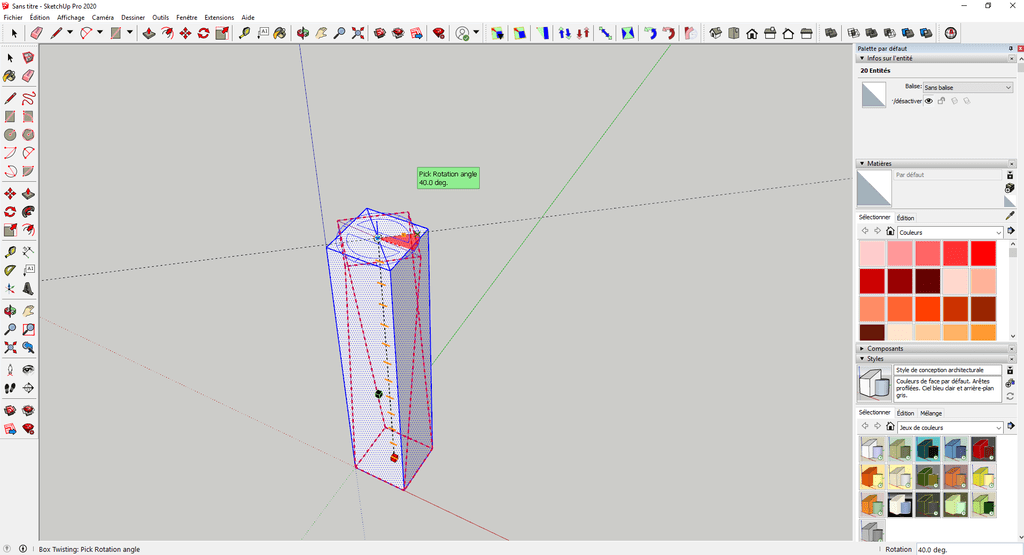

Ensuite il faut sélectionner le point d'accroche puis comme sur les autres outils de Sketchup d'orienter la rotation et de donner une valeur pour cette rotation.

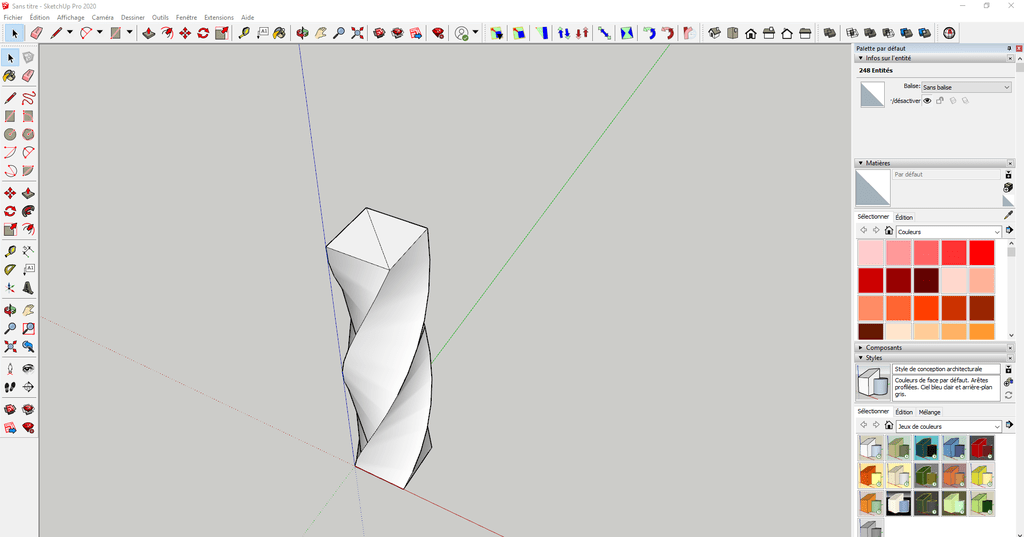

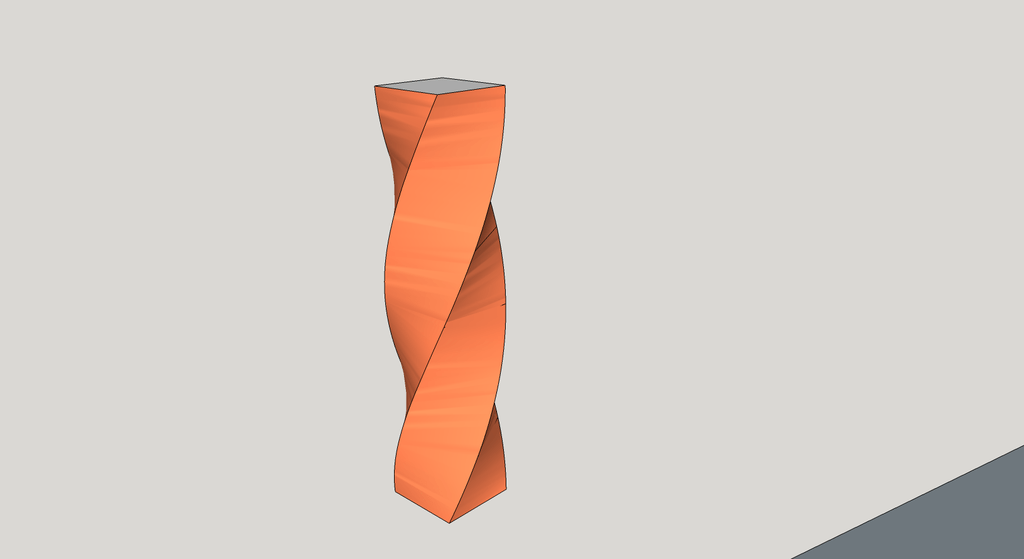

Le résultat est plutôt propre. Pour des grandes longueurs il faut travailler par sections (180° par exemple) puis dupliquer la section.
Moins de 30s pour l'ensemble quand on a un peu pratiqué.

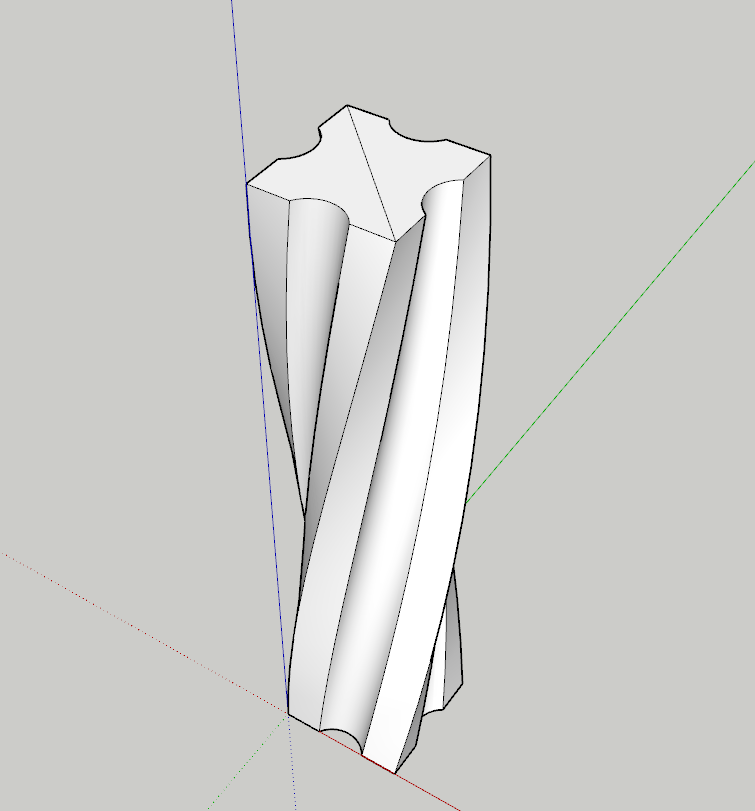

L'intérêt est de pouvoir déformer des section un peu alambiquées et avoir quand même un rendu très propre.

Bon courage

Thierry6761
( Modifié )

Merci Erebor ! merci bcp, je venais justement sur le site pour donner une réponse à ma question ,en effet j'ai trouvé hier soir ce plugin qui est franchement merveilleux et on peux vraiment faire tout ce qu'on veut avec, c'est génial.
Un grand merci à toi quand même.

Erebor

De rien ! C'est un excellent plugin qui est bien maintenu à jour. Et si tu utilises la version pro de Sketchup l'intérêt est que le résultat est un solide propre qui peut être utilisé avec les solid tools.

Connectez-vous pour ajouter un commentaire.
0
etiennedesthuilliers

bonjour , il suffit de faire un montage avec une défonceuse et un tour si vous avez ou bien un montage avec une synchronisation entre l avance et la pièce qui tourne
ed

Connectez-vous pour ajouter un commentaire.
0
sylvainlefrancomtois
( Modifié )

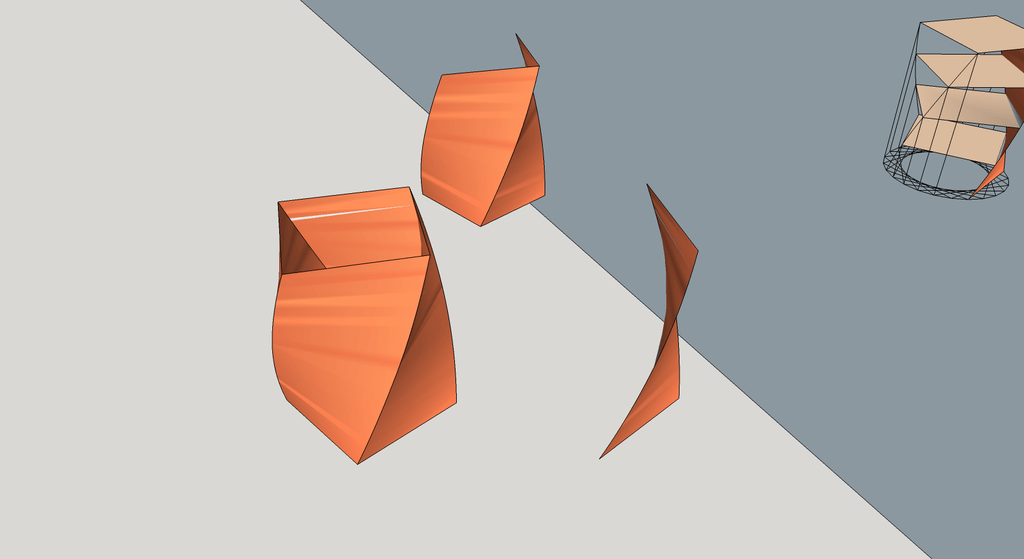

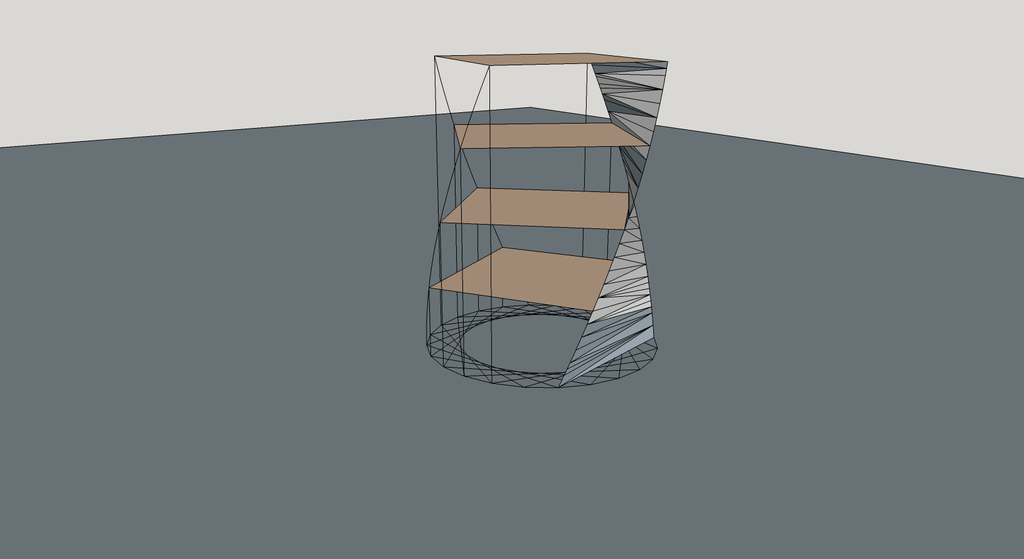

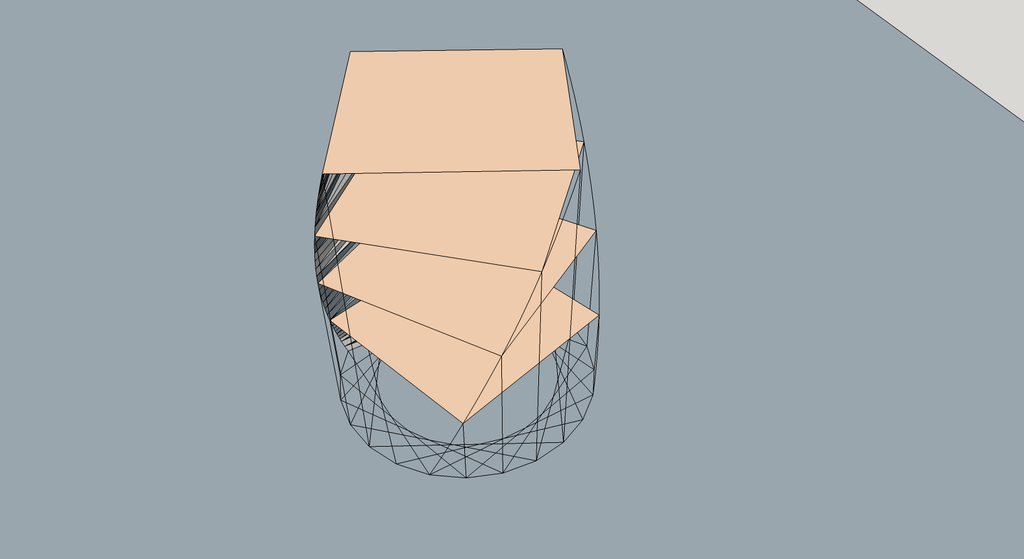

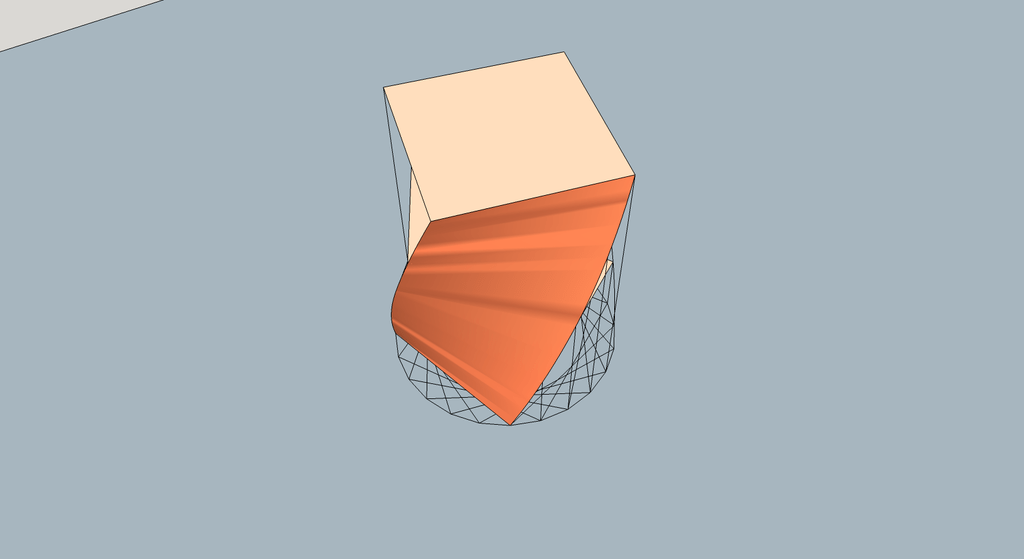

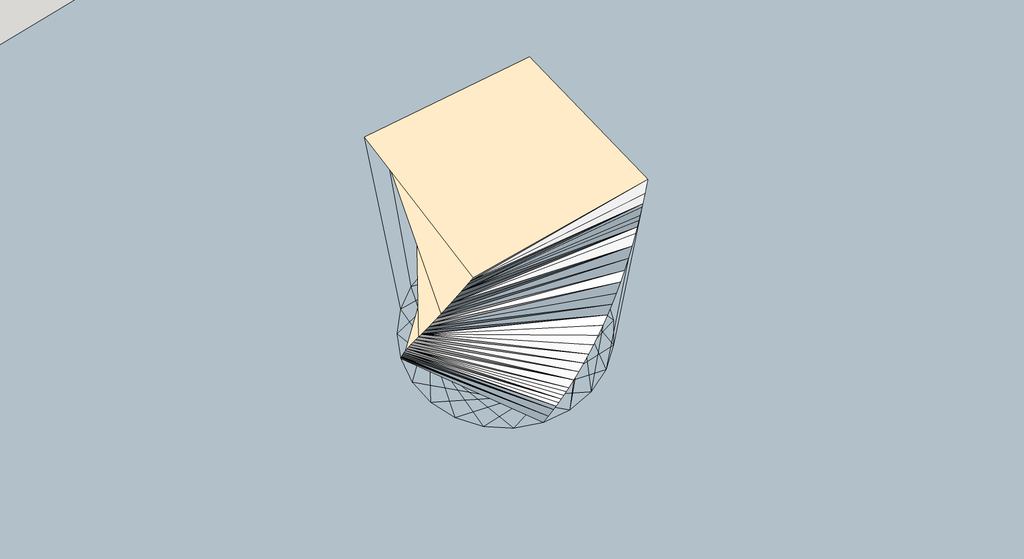

hello , le principe c'est de décomposer en niveaux réguliers depuis une vue en plan ton pas de torsade !

Mis à jour
Thierry6761
( Modifié )

j'étais partis en effet sur cette idée, par rapport à un tuto sur "comment faire un pas de vis" mais en tatonnant on a du mal quand même,je vais essayer ta méthode, ça vas surement me prendre un peu de temps, mais j'en ai en ce moment...
en tout cas merci beaucoup

sylvainlefrancomtois
( Modifié )

J'ai mis 15 minutes , après tu dupliques a l'infini !
