Quel assemblage pour faire ça?

Bonjour

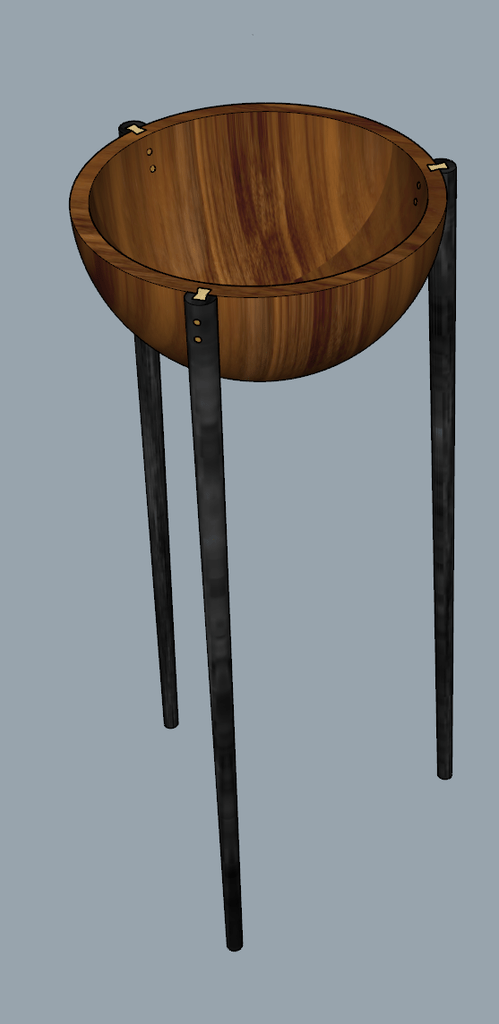

Je voudrais réaliser le petit meuble ci-dessous.
Il doit faire 90cm de haut, 3 pieds ronds biseautés de 3 à 1cm (plus ou moins 0,5cm). Les pieds sont orientés de 5° vers l'extérieur.
Le bol sera de 12 cm de diamètre avec une épaisseur de 1cm environ.
Les pieds en chêne massif teinté noir (merci au fil "Recherche produit pour teinte noire" de Alexis et à la réponse de Boris Beaulant) et le bol en noyer d'Amérique.
L'imprecision vient du fait que mon tour ne permet que des pièces de 72cm et il va falloir que je trouve une solution pour tourner une pièce de 90cm. Je pense démarrer au rabeau avec une jig qui me donnera la biseau, puis finir au tour avec une lunette que je dois aussi fabriquer.

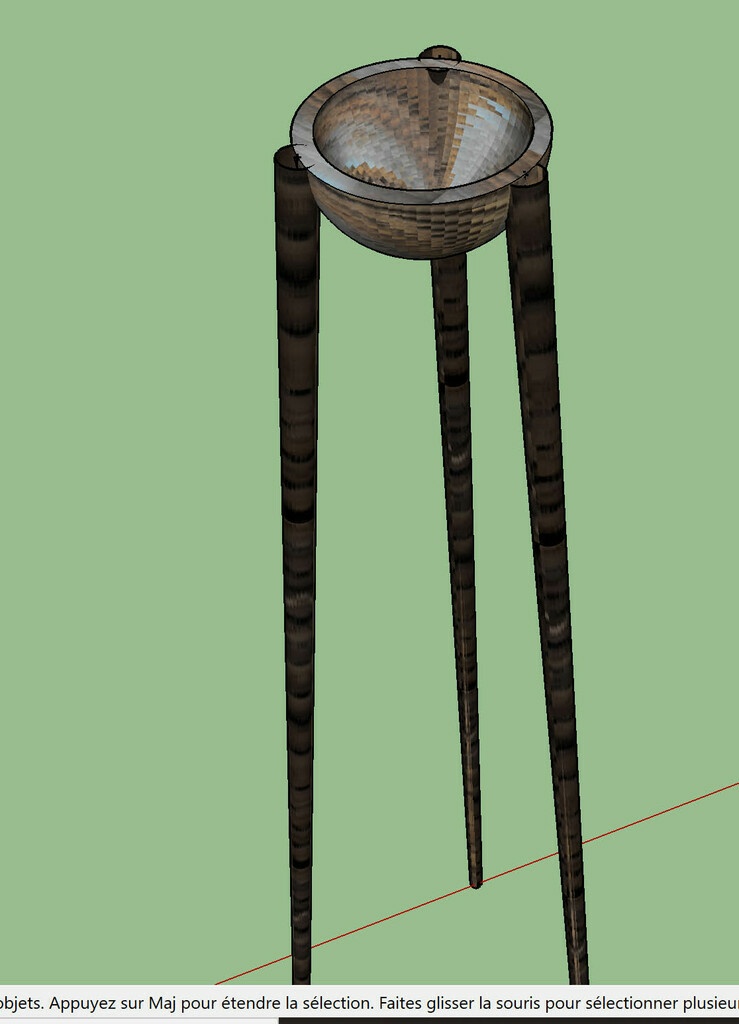

Le vrai problème est comment assembler les pieds avec le bol pour que ce soit solide et que cela ne se voit pas. Bon on va éviter les vis. Je voudrais que les pieds soient sur le bord du bol comme sur l'image. Je pense mettre du papier de verre sur le bol (collé scotch double face) pour façonner la jointure entre les deux éléments.
Un autre élément à prendre en compte est le fait qu'il va y avoir une lumière dans le bol et que je voudrais que le fil électrique descende dans un pied. Il faudra que je fasse une rainure avant de tourner, puis découper un morceau pour reboucher.
Des idées qui ne relèvent pas d'une maitrise technique que je n'ai pas?
Merci à tous

Connectez-vous pour ajouter un commentaire.
?

4 réponses

4
Florian Gury
( Modifié )

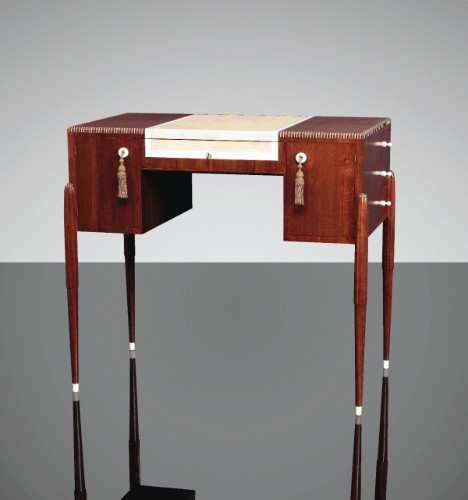

ça ressemble un peu aux meubles Rulhmann (voir si dessous) .

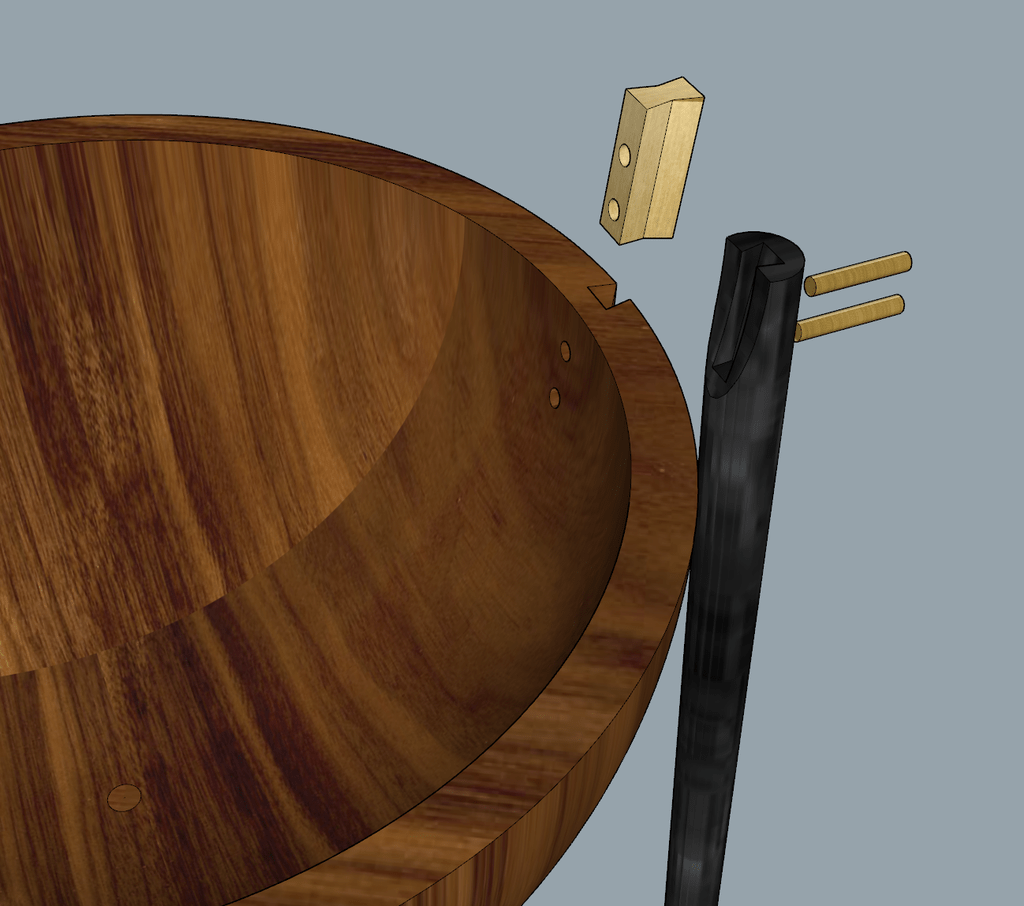

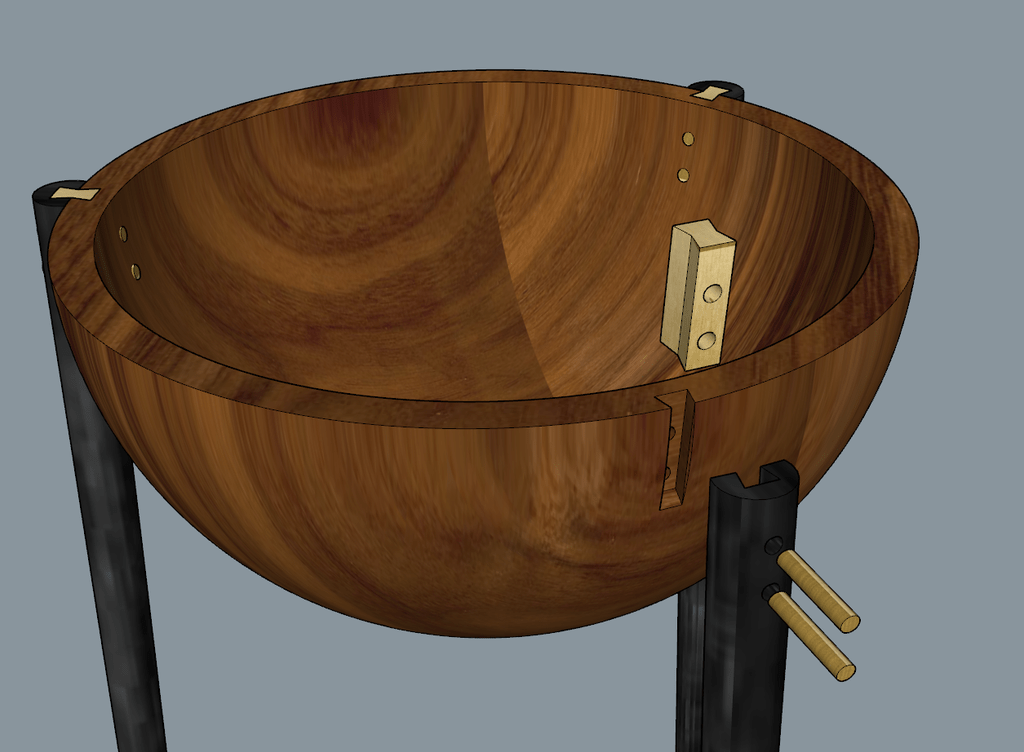

Si tu veux t'amuser, tu peux faire une queue d'aronde par bout sceller par 2 Tourillons. le tout en laiton, le rendu final serait magnifique.

Mis à jour
Kentaro

Ce serait superbe, mais pour faire les gorges pile poil, pas évident (sinon, le pied part de travers...)

Florian Gury

ah ben j'ai pas dis que ça serait facile ! mais c'est beau (enfin je trouve) et ça tien !

Olivier80
( Modifié )

J’aime beaucoup, Florian Gury pourrais tu envoyer le sketch up juste pour gagner du temps?
Kentaro je vais essayer de faire les queues, parties gorges, avec une fraise avant le tournage du bol et des pieds, alors qu’ils ont toujours une face plate et j’incline a 5deg.

Florian Gury
( Modifié )

Olivier80 peut tu m'envoyer ton adresse en MP pour que je t'envois le plan ?

Olivier80
( Modifié )

Merci Florian Gury cest vraiment sympa

Olivier80

Peut être aussi remplacer le laiton par du frêne?

Florian Gury

oui avec du frêne ça rendrais pas mal.
je veux bien t'envoyer le sketchup mais je viens de vois que je n'ai pas fait au bonne dimensions.
je le modifie en conséquence et t'envoi ça

Kentaro

On peut faire un montage pour guider la défonceuse. Tout est possible, mais il faut être précis dans le montage.

Olivier80

Je pensais couper les morceaux chêne et noyer avec un angle de 5deg puis faire la gorge avec defonceuse sous table. Mais il faut que hé regarde en détail sur sketchup pour savoir comment ça se passe avec les dimensions de ma fraise. Éventuellement faire un faux tenons à la place de la queue toujours avec les tenons.

Kentaro
( Modifié )
  • Je ferais un montage avec une planche inclinée à l'angle voulu (5°?), et des guides verticaux.

  • Une fois le bol terminé, je placerai le bol sous la planche, et je passerais la défonceuse, sur la planche, guidée par les guides verticaux.

  • Je tourne le bol de 120° et je recommence.

Comme cela, je suis certain de mon angle et que l'ensemble est bien vertical.

Olivier80
( Modifié )

Je ne comprends pas bien l’angle de la planche. Veux tu dire que les montants verticaux sont à un à angle de 85deg par rapport à la planche et fixés sur elle? Les montants sont parallèles c’est une vue perspective

Florian Gury

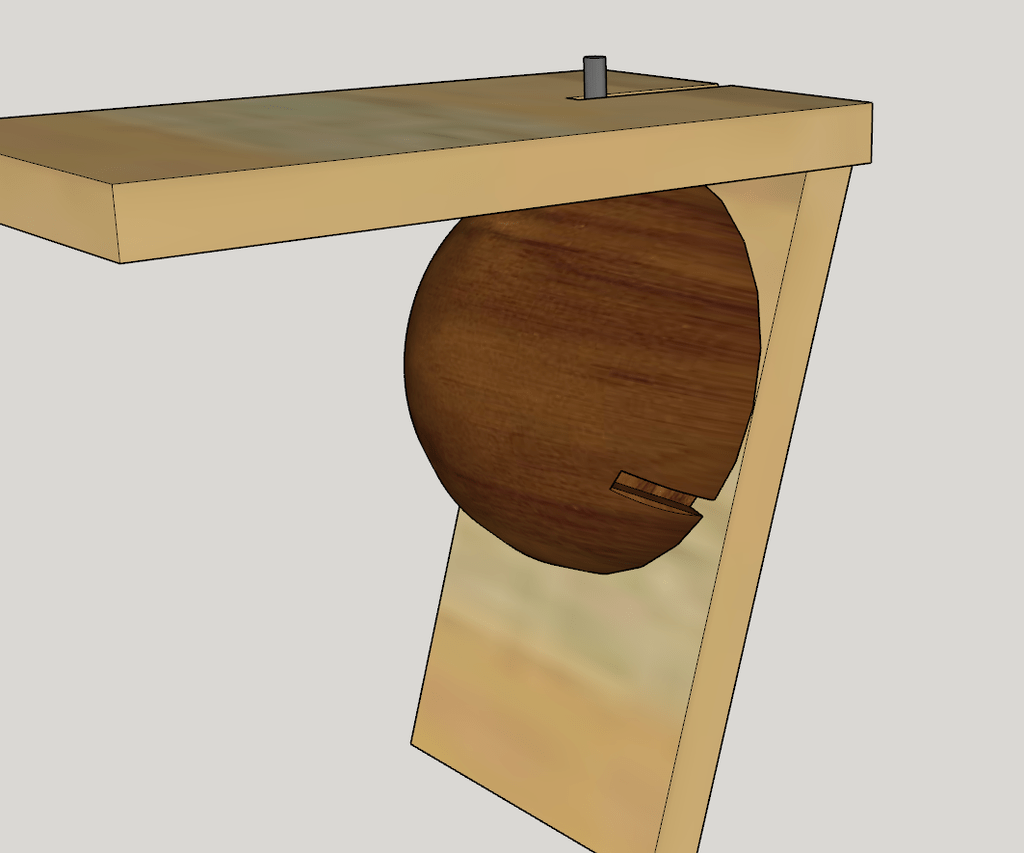

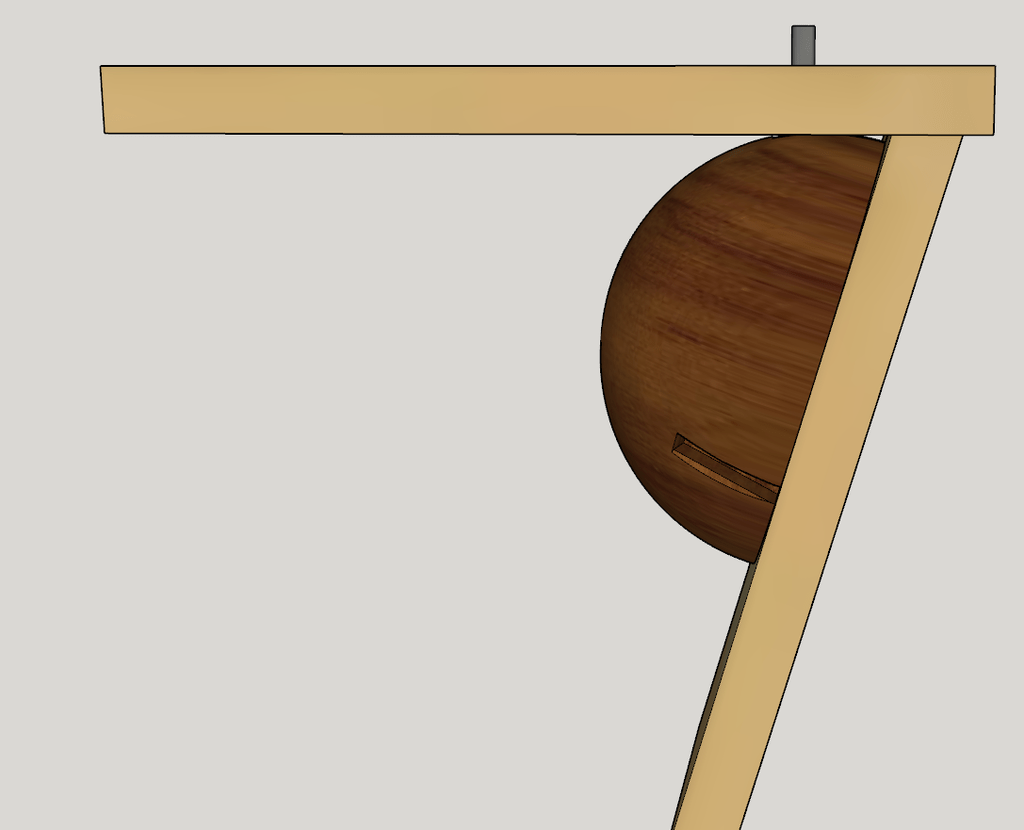

Voila une idée pour le principe du défonçage, il faut juste y ajouté des butée de positionnement

Kentaro

Oui, c'est bien ça.

Mais attention, il faudra faire le bol plus épais, si tu veux encore avoir un peu de matière autour de la queue d'aronde

Pas la peine de faire un bel assemblage, s'il n'y a plus rien autour pour que cela tienne.

Olivier80
( Modifié )

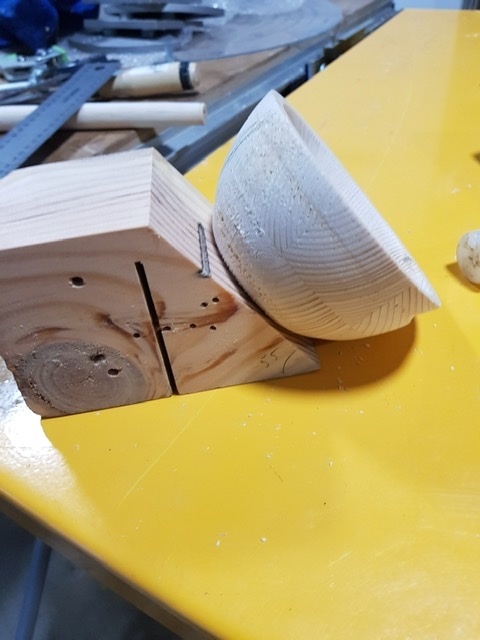

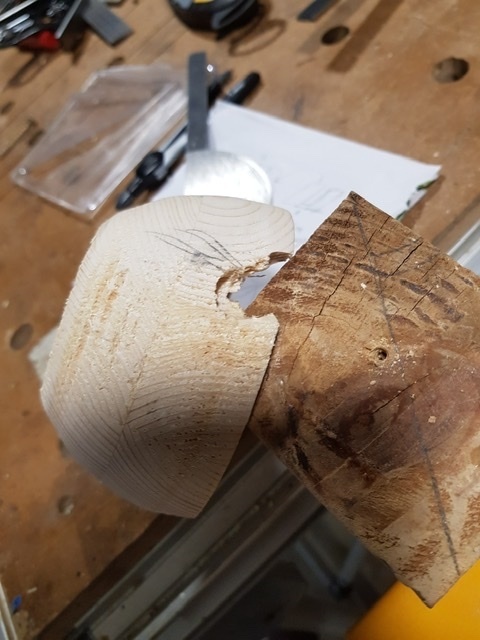

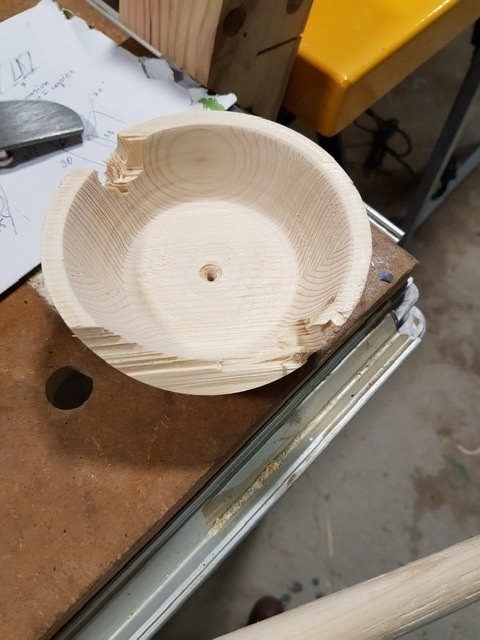

Merci à Kentaro et Florian Gury Comme je l’ai montré à Florian en MP mes premiers essais se sont soldés par un éclatement du bois avec la fraise queue aronde (15deg et 10mm en tête). Bon c’était du pin et en partie bois de bout. Comme Florian le disait je pourrais dégrossir avant avec une fraise droite.
La je suis en train d’essayer avec une ponceuse à bande à l’envers de faire 2 surfaces plates pour les coller plus tourillons, mais j’y arrive pour un (et encore pas parfait car il est difficile d’obtenir un angle précis et la repetabilite du process pour 3pieds est nulle.
Je vais essayer le montage de Florian demain.

Connectez-vous pour ajouter un commentaire.
2
Kentaro
( Modifié )

De toute façon, vu la forme, c'est quelque chose qui restera très fragile. Donc, pas la peine d'essayer de faire des assemblages ultra solides.

La difficulté, c'est de faire des assemblages précis, de manière à ce que les pieds ne partent pas de travers.

Je ferais ainsi:

  • Aplanir les surfaces de contact sur le bol.
  • Faire un montage de manière à pouvoir installer et placer les pièces, le bol et les pieds, ensemble à la bonne position.
  • Coller les pieds sur le bol en les maintenant sur le montage.
  • Ensuite, quand la colle est sèche, percer deux trous dans les pieds pour y insérer deux tourillons par pieds.
  • Masquer les tourillons avec une finition, ou les laisser visibles, participant à l'esthétique de l'ensemble.
Mis à jour
Olivier80
( Modifié )

Merci Kentaro ! Cela me semble une bonne idée. Il faut que je travaille sur le montage, pas très évident.

Kentaro

Pour le montage, peut-être prendre un gros cylindre (carton, pvc), sur lequel repose le bol et contre lequel on peut fixer les pieds.

Erebor

Avec des tourillons laiton polis ça rendrait super bien! collés à l'epoxy.

Connectez-vous pour ajouter un commentaire.
1
OPinacle

Tourillon ?

Olivier80
( Modifié )

Merci OPinacle !

Connectez-vous pour ajouter un commentaire.
0
Oak
( Modifié )

J'aurais dis tourillon ou faux tenon. Collé pointé mastiqué également. Il y'a une finition donc c'est possible.

Pour tes pieds tu pourrais tourner deux pièces et les raccorder en percant à coeur et insérant une tige filetée avec de la colle pu. Genre les 20 derniers centimètres au sol tourné a part, la tige filetée a coeur renforcerait la résistance des pieds.

Mis à jour
Olivier80
( Modifié )

Merci Oak ! J’avais pensé au faux tenon, mais le tourillon me semble plus simple à réaliser
Pour l’assemblage à mi pied, j’ai fait un essai avec du pin et je n’ai pas réussi à faire qq chose de suffisamment précis pour que cela ne se voit pas.

Connectez-vous pour ajouter un commentaire.
