OPinacle

Systeme coulisses empilées

Bonjour,

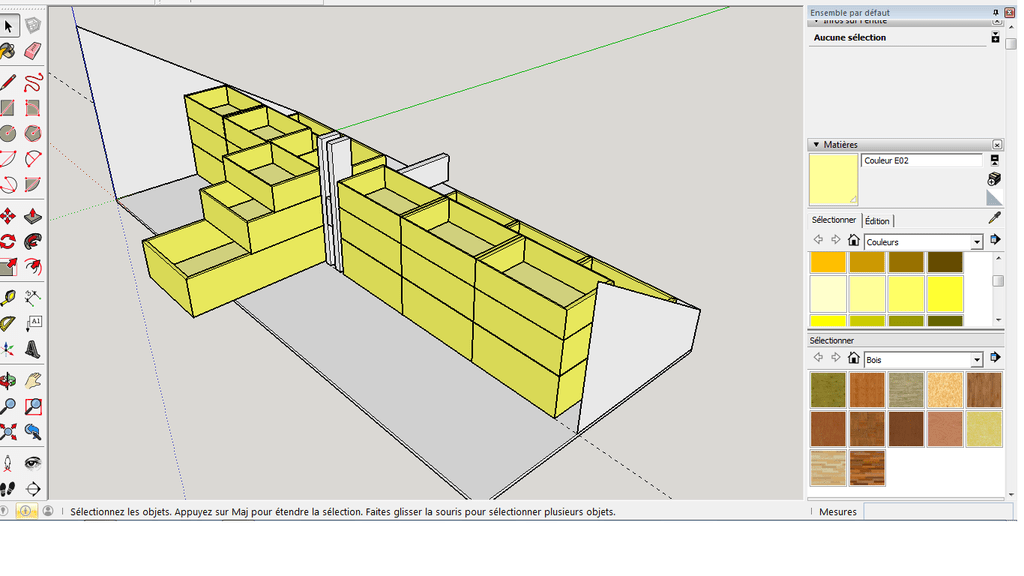

Voici un projet pour l'un de mes client. Celui-ci me demande de réaliser des tiroirs sous combles pour rangement d'habits. Celui-ci ne souhaite que des tiroirs empilés qui coulisseraient les uns sur les autres (pas d'ossatures secondaires de type caissons). On ouvrirait donc le tiroir du bas, puis celui du milieu coulisserai sur celui du bas, etc.
Les tiroirs (il y en aura en tout 36..) feraient environs 500 mm de large pour 900/500/300 de long. Le tout sera réalisé en médium et peint.
J'ai commencé à chercher des systèmes de coulisses qui se fixent au sol, mais rien de probant dans mes recherches.

Connaissez vous un système qui permettrai cela ?

Merci pour vos réponses

sylvainlefrancomtois
( Modifié )

vaste casse tète !!!Je ne vois pas ou serait le problème de caissons primaires en 22 mm , puisque les façades cachent tout ??

Boris Beaulant

L'idée est que lorsqu'on ouvre le tiroir du bas, les trois s'avancent ?

C'est une idée originale, même si j'ai l'impression que ça risque d'être moins pratique que d'avoir 3 tiroirs indépendants à ouverture 100%.
Parce que là aucun tiroir n'est accessible en entier. Et pour ouvrir celui du haut, il faut forcément tout tirer. Question de goût :)

OPinacle
( Modifié )

On m'a demandé sans caissons... J'envisage une solution sans caisson ! Même si je suis d'accord avec toi, beaucoup plus simple. Mais autant pousser et voir si des solutions sont possibles, après tout.

Les trois tiroirs ne s'ouvriraient pas forcement lorsque le premier est tiré non. Cela peut rester indépendant. Et suis d'accord avec toi Boris, devoir ouvrir celui du bas, pour ouvrir le petit du haut, va vite devenir chiant...

J'en suis qu'à étude préliminaire. Si trop compliqué et trop chiant, on repartira sur du plus classique, mais pour le moyen le client a ça en tête alors...

Boris Beaulant

Hmm, sans caisson et sans que les 3 tiroirs soient liés, je vois pas alors.
Le caisson peut être invisible une fois fermé. Sais-tu ce qui motive cette contrainte de la part de tes clients ?

OPinacle

Leur motivation m'est inconnue mais je vais leur en parler. J'envisage les solutions possibles et cale mes arguments avant de leur en parler 😃

Boris Beaulant
( Modifié )

L'argument le plus facile à défendre, c'est qu'un système complexe coûte plus cher :)

Sinon, par expérience, il est souvent plus facile de négocier le contrainte que de chercher une solution impossible :)
D'autant que le plupart du temps le contrainte n'est pas si intransigeante. Et dans ce cas, tu te poses en tant qu'expert. Ca peut être apprécié.

Connectez-vous pour ajouter un commentaire.
?

5 réponses

2
EstOuest
( Modifié )

J’ai eu un projet comme celui là à étudier il y a quelques années.

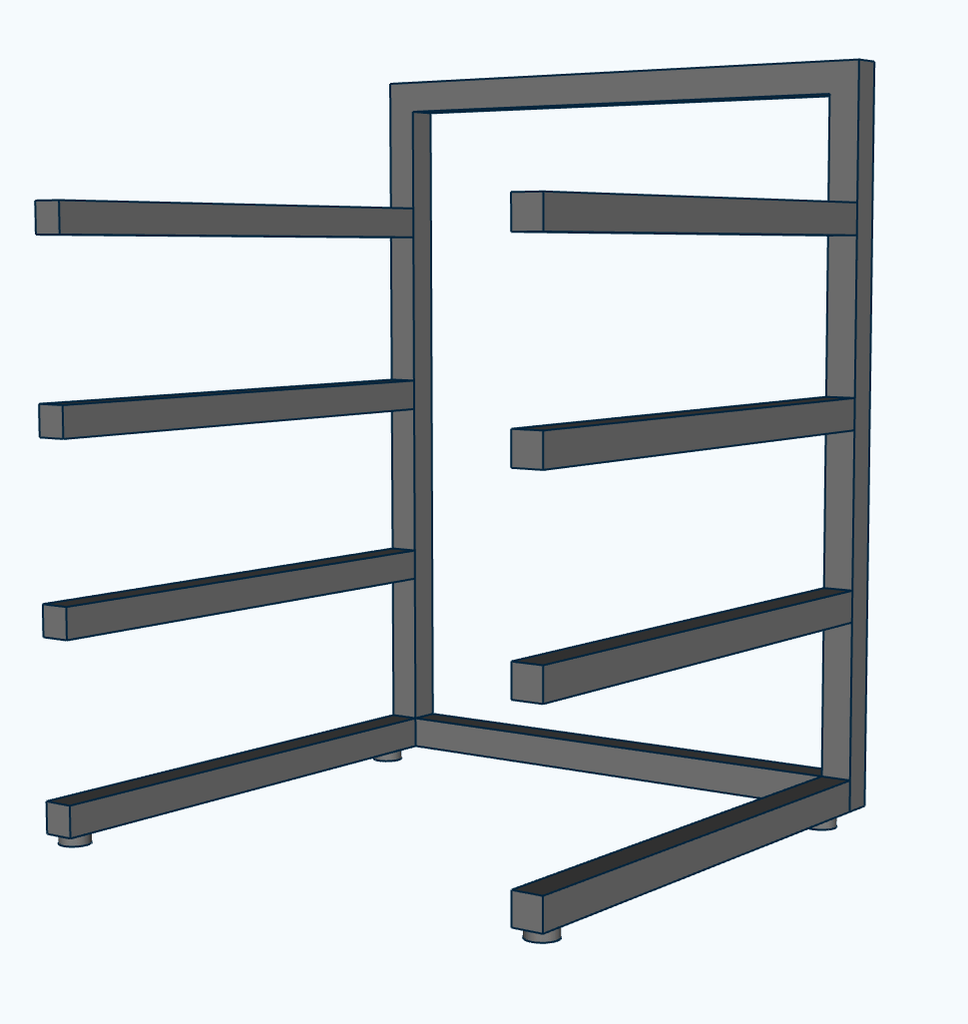

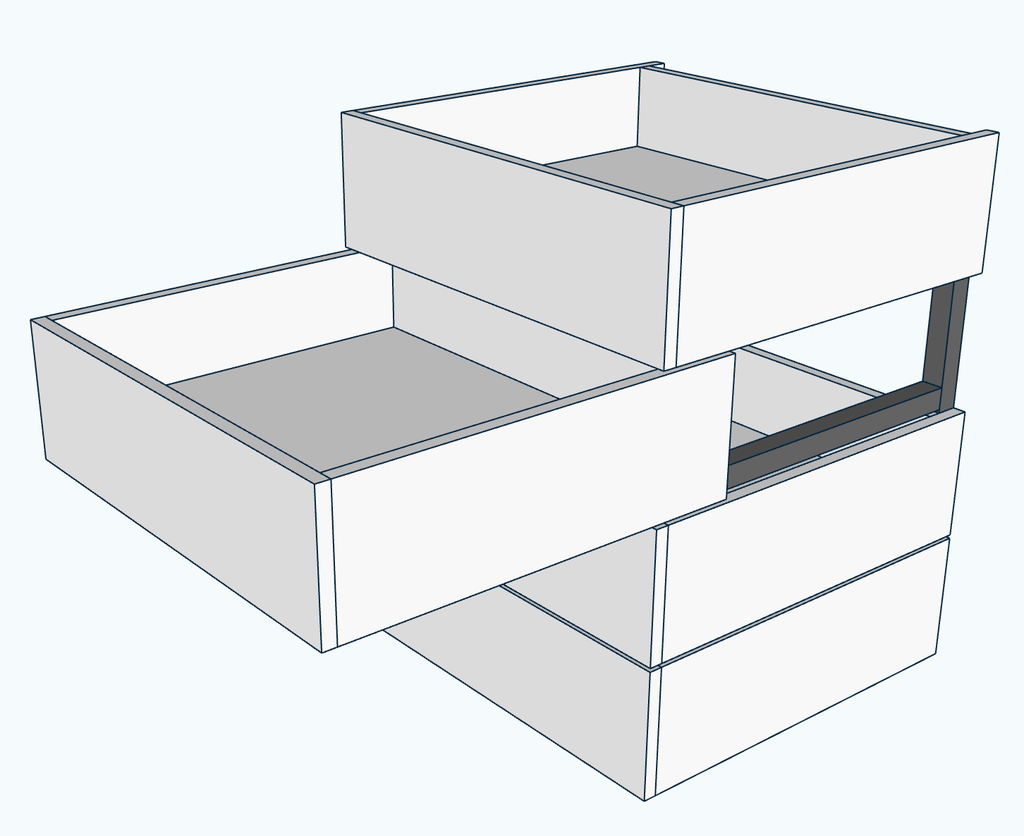

Du coup j’avais imaginé une structure métallique à la façon d’un rack cantilever. Les coulisses venant se poser sur les bras du rack.
(Dès que je retrouve mon mac je bricole une 3D pour éclaircir l’id. )

Le projet n’avait pas abouti.

L’ idée de tiroirs qui coulissent les 1 posés sur les autres, je n’y crois pas un instant. C’est Impossible à manipuler aisément.

Edit : ajout d'images

Mis à jour
OPinacle

C'est une bonne idée pour se débarrasser du caisson, mais il faut savoir travailler le métal. Ce n'est donc pas pour moi (un jour peut-être !)

Connectez-vous pour ajouter un commentaire.
0
Fabien R

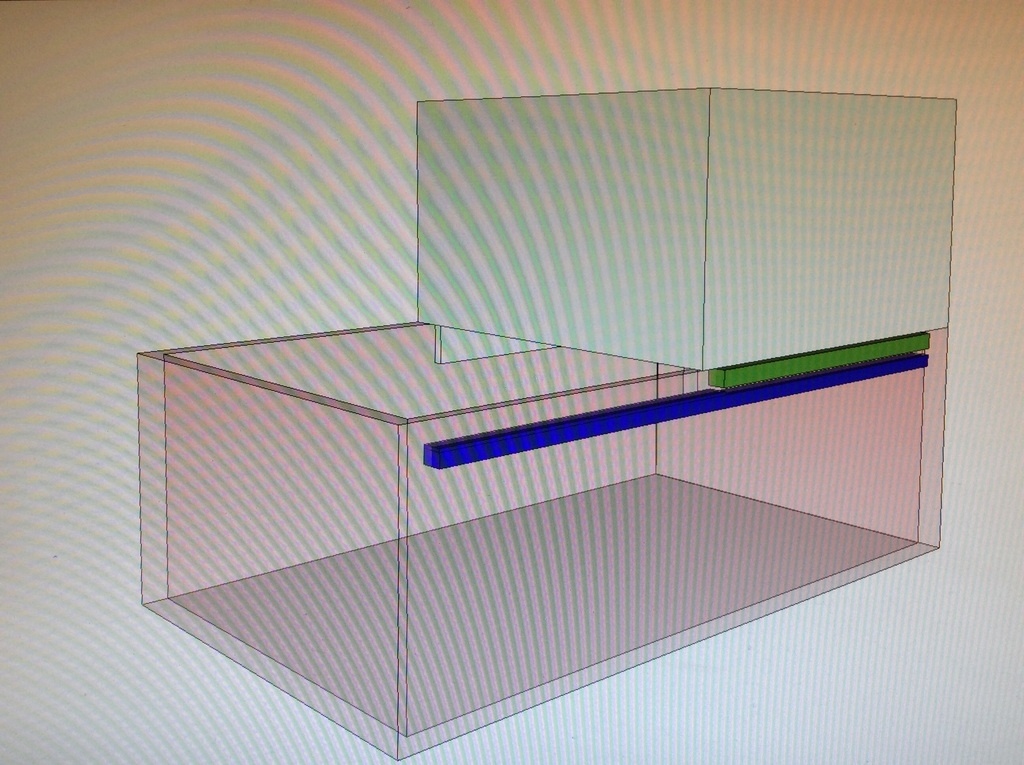

Pourquoi ne pas utiliser des coulisses de tiroir classiques ? En les montants suivant le petit croquis joint, (je n’ai représenté les coulisses que d’un côté) là bleue est en position sortie la verte entièrement rentrée, de sorte que le caisson n’est pas en porte à faux. Les caissons peuvent donc même donner l’impression de flotter un peu les uns au dessus des autres et utiliser le mdf n’est pas un pb.
Le caisson du bas c’est roulettes et guidage au sol, comme indiqué dans les autres réponses.

OPinacle

C'est effectivement une solution. Mais ou les coulisses seraient apparente et pourrait gêner à l'utilisation du tiroir (très peu on est d'accord), alors j'y suis moyennement chaud

Connectez-vous pour ajouter un commentaire.
0
Kentaro
( Modifié )

Ce n'est pas encore complément clair dans ma petite tête, et je réfléchis tout haut, mais j'ai l'impression que si

  • on met le tiroir du dessus suspendu par des glissières au plateau du dessus (en supposant qu'il y a un plateau au dessus), on résout déjà le problème de ce tiroir là.
  • Le tiroir du bas, lui, roule sur le sol, donc, résolu.
  • Le tiroir du milieu peut être pris en sandwich, suspendu par des glissières au tiroir du haut, et roule sur le tiroir du bas.

J'ai l'impression que c'est viable... Quand on ouvre le tiroir du milieu, celui du dessus ne tombe car il est suspendu au plateau. Quand on ouvre le tiroir du bas, le tiroir du milieu ne tombe pas car il est suspendu au tiroir du dessus lui même suspendu au plateau... oui cela devrait marcher...

Mis à jour
rapabois

Un système cohérent, je retiens.

OPinacle

C'est pas encore très clair dans ma tête non plus, mais c'est une solution à essayer. Histoire de voir si le tiroir du haut ne s'ouvre pas quand on tire celui du milieu ou autre

Kentaro
( Modifié )

OPinacle Après mures réflexions cette nuit, je pense que ce système est vraiment le plus simple et le plus adapté à ton problème.

Je ne vois pas pourquoi le tiroir du haut s'ouvrirait quand on tire celui du dessous. C'est une question de frottement à gérer. Et même si cela se produisait, il suffirait d'une main de retenir celui du haut quand on tire celui du bas.

Je trouve l'idée tellement bonne (si si! ;) que je vais me faire la même chose.

Ceci dit, il est clair que tout le truc ne sera pas si ergonomique qu'un jeu de tiroirs habituels, que l' on peut s'amuser à tirer pousser tirer pousser tirer pousser d'un doigt, pendant des heures et recommencer...

Si tes clients veulent un truc simplifié comme cela, il y a une ou deux contraintes à accepter. On ne peut pas tout avoir... ;)

OPinacle

Au moins la réflexion n'aura pas été vaine ! (toi aussi tu as rêvé de tiroir cette nuit... 😱 )

Connectez-vous pour ajouter un commentaire.
0
rapabois

Bonjour,
je gamberge sur le sujet, car ça pourrait me servir un jour.
Tous les systèmes à base de glissière que j'ai trouvés sont très encombrants.

Un système coussinet et piste en polymères auto lubrifiants, comme ce qu'on voit là ?
michaud-chaill...ission/gliss_d/

Ou des roulements à aiguilles encagées dans le chant inférieur du tiroir, sur un chemin de roulement métallique encastré dans le chant supérieur du tiroir en-dessous ?

L'Ecorce du Sycomore

Je pensais aux roulement aussi. Avec une feuillure sous le tiroir du dessus pour qu'il ne sorte pas du tiroir inferieur.

Et encore, le roulement est il vraiment obligatoire?

OPinacle

C'est une bonne question. Tu penses qu'un système de rainure serait suffisant ? Quid du glissement dans le temps ?

Boris Beaulant
( Modifié )

Je te déconseille de partir sur un glissement bois sur bois et encore moins MDF sur MDF. Dans le temps ça va beaucoup s'user et le coulissement va dépendre du chargement. Sans compter que même au départ, ça risque de pas coulisser au petit doigt comme avec des roulements ou roulettes.

Ici et , j'ai mis des roulettes/roulement et même chargé, ça roule tout seul.

L'Ecorce du Sycomore
( Modifié )

Effectivement, sur du mdf c'est joueur! Je n'avais pas fais attention au materiau utilisé.

Kentaro

A mon sens, et selon mon expérience, les tiroirs qui glissent bois sur bois, sans glissière et autres trucs métalliques, cela dure des années et des décennies, et même des siècles... J'ai des commodes des années 20 de l'autre siècle dont les grands tiroirs coulissent toujours aussi bien. sans jamais coincer.

Pareil pour un meuble japonais, avec plein de tiroirs de 60 cm de profond, bien ajustés, qui date de 1750/1800...

Il faut un bois un peu dur, pas du sapin.

Par contre, avec du MDF, cela ne marchera pas.

Sinon, on peut rajouter un ruban de téflon.

Connectez-vous pour ajouter un commentaire.
0
Boris Beaulant
( Modifié )

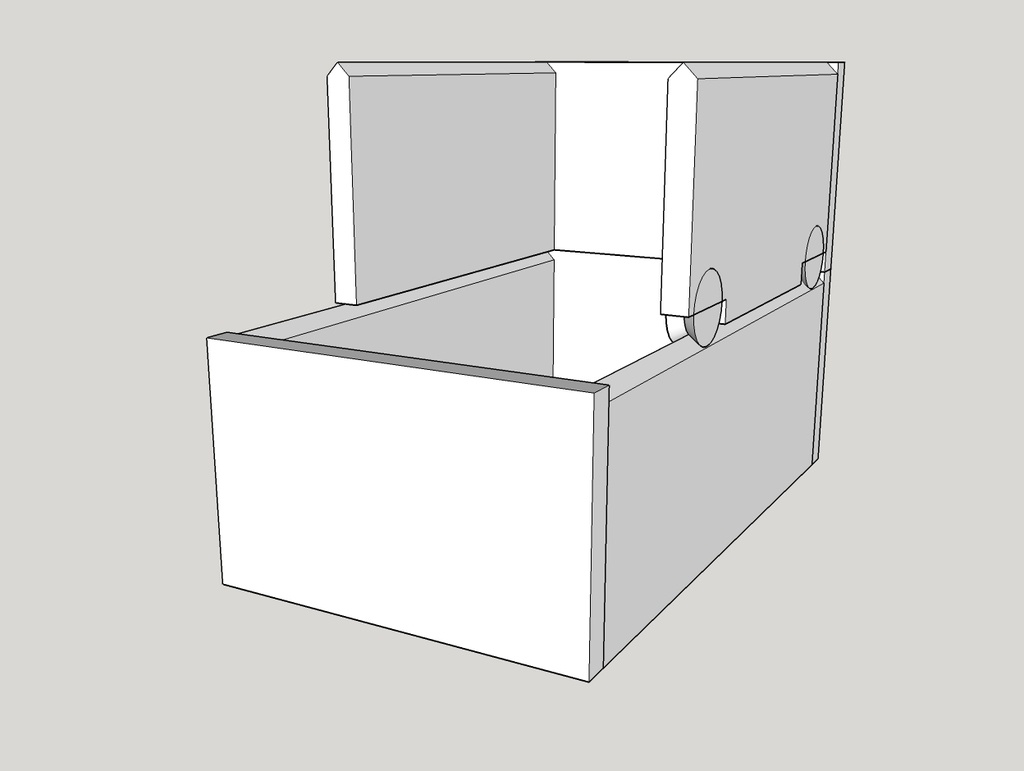

Dans ce cas, je ne vois que les roulettes pour celui du sol (avec peut-être des sortes de rails pour le guider) et sorte de roulette à gorge qui coulisse sur le côté du tiroir inférieur pour les autres tiroirs.

Pour les roulettes en bas, un truc comme ça, mais en mieux :)

Et au dessus :

Mis à jour
OPinacle
( Modifié )

Ca peut effectivement être une solution. Je n'y avais pas songé. Je viens de chercher succintement et ai trouvé ça :

rotem.fr/xml/i...TP021353-08.pdf

Le diamètre me semble idéal mais cela fait 19mm d'épaisseur, la gorge est carrée, ce qui est plus simple pour l'usinage avec mon matériel. pour les incruster dans le coté de tiroir, cela me demanderai d'avoir un coté de forte épaisseur (facilement 30mm), ça commence à faire non ?

Je poursuis les recherches !

Merci

Boris Beaulant
( Modifié )

Attention par contre que le chant d'un MDF, c'est pas très solide non plus. Ma solution irait mieux avec un bois dur en dessous.

Par contre, dans ma solution, les trois tiroirs se tirent en même temps. Ce qui ne me semble pas très pratique ...

le petit atelier

Au lieu d'usiné dans le chant tu peut rapporté un bois dur ou même profilé métallique.

rapabois
( Modifié )

Sans roulement, on a utilisé chez nous des feuilles téflon découpées en bandes et collées à la néoprène.
Voir celles-ci par exemple.

Vianney - VICA

L'inconvénient de cette solution est que les 3 tiroirs sortent en meme temps. il faut donc repousser les tiroirs non voulus.
Ou alors prévoir un système d’accroche au fond du tiroir comme les volets qui se "clipsent"
de plus la solution demandée par le client permet un accès compliqué aux fond des tiroirs (mais c'est son problème)
bref tiens nous au courant de la solution retenue...
