Défonceuse Triton TRA001

Bonjour à tous
Je suis à la recherche des caractéristiques des quatre visses cruciforme de la semelle car j’aimerais en trouver plus longues pour la mettre sous ma plaque de table.
Si vous avez du rens je suis preneur.
Merci à tous

Connectez-vous pour ajouter un commentaire.
?

11 réponses

1
GillesR

Bonjour à toutes et à tous.

Je suis tombé sur ce sujet en cherchant des solutions pour mettre ma défonceuse
sous table. Et la je trouve un plan qui est génial. Merci à son auteur.

Mais dans le même temps j'ai constaté au vu de certaines réponses, que certains n'ont pas réussi à imprimer l'image au format exact nécessaire.

Alors même si le sujet n'est pas tout récent je me dis que ayant trouvé la solution
je peux la poster ici et qu'elle sera surement utile à d'autres.

Donc la voici.

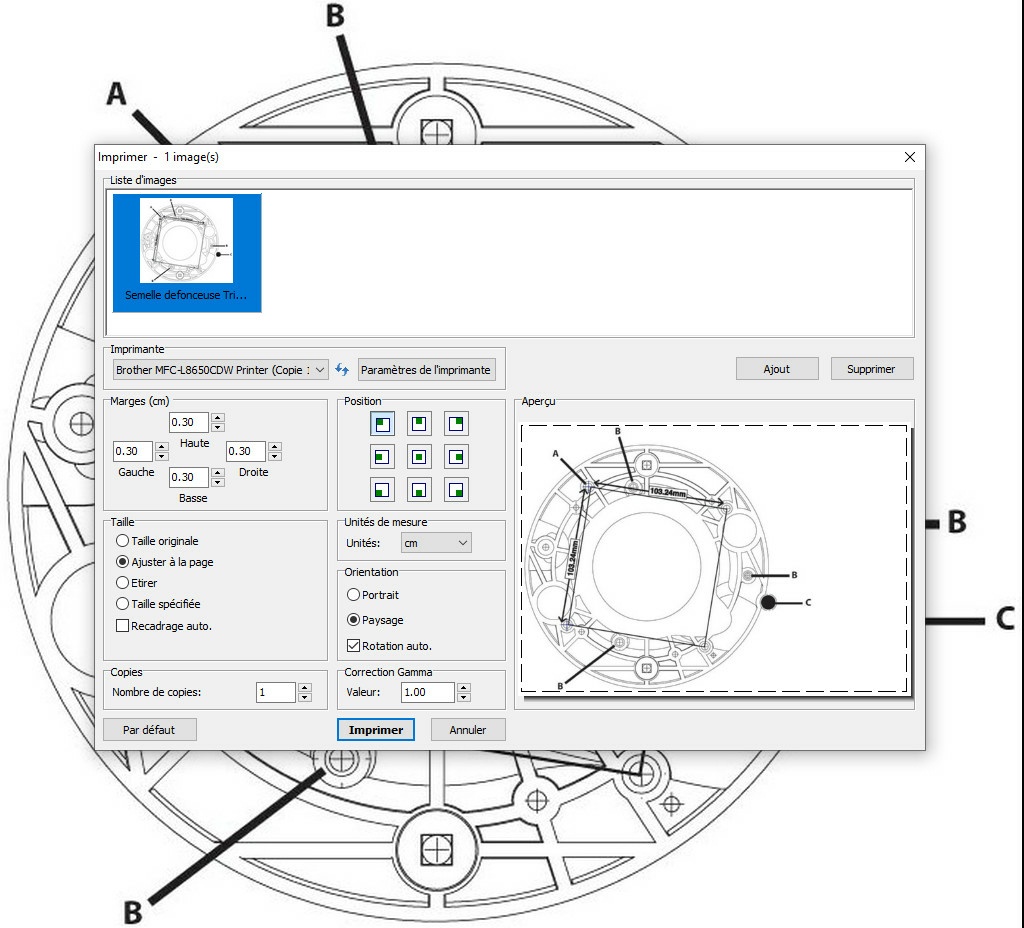

Pour pouvoir imprimer ce fichier au bon format il suffit lors des paramètres d'impression d'indiquer une marge Gauche, Droite, Haut et Bas de 0,3 cm

Voir l'image ci-dessous. Vous aurez une page avec un parfait alignement sur les trous de la machine

Mikeyavel

Merci. Nul doute que ça va servir !

Connectez-vous pour ajouter un commentaire.
1
Gammon
( Modifié )

Je viens de me poser la même question avant de mettre ma TRA001 sous table.

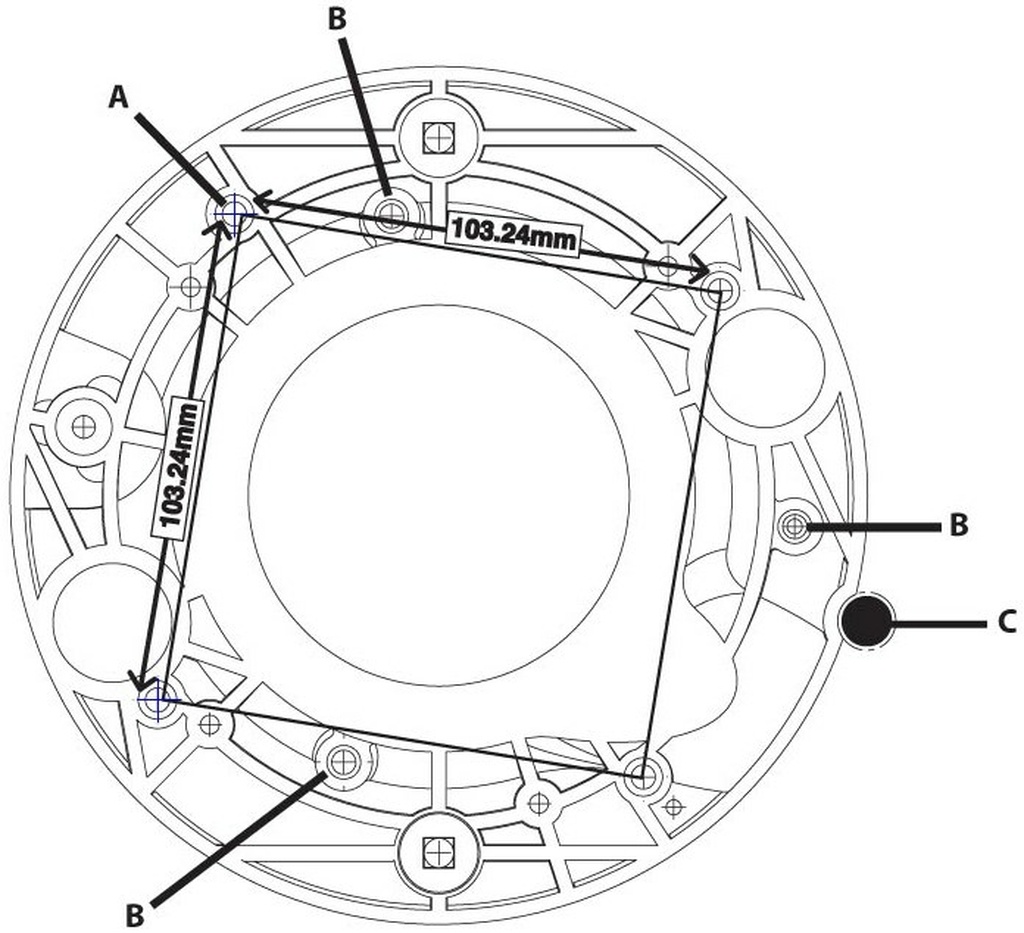

Je partage avec vous un gabarit que j'ai mis à l'échelle exacte.
Il suffit d'ouvrir le fichier image joint et de l'imprimer à 100% (ou à l'échelle 1 ça dépend du logiciel que vous utilisez). Perso j'ai utilisé Irfanview qui est gratuit.
Ensuite vous collez le gabarit sur votre plaque et vous marquez les emplacements avec une pointe. C'est simple et précis.

Les trous indiqués A ont un filetage UNC 1/4 de pouce avec une profondeur dans la semelle de 15mm
Les trous indiqués B ont un filetage M6 avec une profondeur dans la semelle de 16mm

Bonne journée,
François

Mis à jour
Nicolasverriest
( Modifié )

Merci Beaucoup Gammon !

Mikeyavel
( Modifié )

Merci beaucoup Gammon . Malheureusement, malgré plusieurs tentatives, je n'arrive pas à l'imprimer à l'échelle 1 (même avec IrfanView). Te serait-il possible d'en faire un fichier .pdf?

Mikeyavel
( Modifié )

Si quelqu'un d'autre que Gammon veut en faire un .pdf qui permette d'imprimer le gabarit facilement à l'échelle 1, qu'il n'hésite pas: je serais ravi !!

Connectez-vous pour ajouter un commentaire.
1
Niouniou

Si tu la possèdes, démonte et tente de les visser dans des écrous de 5 ; 6 et tu verras si c'est du métrique, après, tu peux aller à la GSB la plus proche et trouver la vis en plus long, avec la même tête (CHC a priori, d'après le visuel)

Connectez-vous pour ajouter un commentaire.
0
YvesR

Bonjour,
regarde les vidéo de Cray Birkenwald, il a la même défonceuse, une TRA 001 triton et il a fait deux vidéo sue le sujet. Voilà la première : Installation d'une défonceuse sous table

Nicolasverriest
( Modifié )

Merci YvesR !

Connectez-vous pour ajouter un commentaire.
0
Autodd

Bonjour à tous
En dessous de la semelle de la Défonceuse Triton TRA001 il ya 3 autres trous de 6 mm de diamètre avec pas de vis filetage"europeen" ( afin le filetage que l'on trouve dans tous les brico du coin) qui peuvent servir à fixer cette défonceuse sous table. En moins que ces 3 trous de vis sont prévus à autre chose que je ne sais pas pour le instant??!!! A confirmer.

Connectez-vous pour ajouter un commentaire.
0
Anthropovergnat

Je ne réponds pas directement à la question, mais des jauges de filetage ne coûtent pas cher et sont très utiles à l'atelier. Une série en métrique, une série en pouces...
Plus bien sûr l'encore plus indispensable pied à coulisse.

Connectez-vous pour ajouter un commentaire.
0
Mikeyavel

Salut Nicolas,
Je voulais savoir si tu avais ton choix suite aux différents commentaires, si tu avais passé commande, si tu avais testé...
J'ai le même problème que toi et je vais avoir à le résoudre dans les 15 jours à venir...

Nicolasverriest

Oui j’ai passé commande j’attends la livraison dès que je réceptionne je vous fais une photo

Nicolasverriest

Mikeyavel j’ai reçu 20 exemplaires si tu veux je peux t’en donner 5 ou 6 envoie ton adresse et je te fais pousser ça. A +

Hugo8
( Modifié )

Bonjour, étant exactement dans le même cas que toi, est ce que ta proposition tiens toujours ?
Je te rembourserai le timbre bien sûr.
Merci !

Nicolasverriest

Je n’en ai plus j’ai déjà distribué
Désolé

Hugo8

Merci du retour!

Connectez-vous pour ajouter un commentaire.
0
Xavier

Bonjour, c'est vraisemblablement en cote pouce comme le dit Jean Galmot, tu peux trouver ces vis Ici

Connectez-vous pour ajouter un commentaire.
0
Jean Galmot
( Modifié )

Salut, ce sont des vis au pas Impérial, dimension 1/4x3/4.

Mis à jour
Connectez-vous pour ajouter un commentaire.
0
Panoramix

Triton c'est Australien donc c'est probablement des vis metriques. Normalement en mesurant avec un pied à coulisses et en choisissant le M du bon diamètre ça devrait marcher.

Connectez-vous pour ajouter un commentaire.
0
HerveG

J'ai trouvé ça : base ZCS-30.
si tu fais une recherche sur cette référence tu trouves les visses associées.
Espèrent que cela t'aidera.

Nicolasverriest

Merci de toutes vos réponses je vais tester
Merci je vous tiens au jus

Nicolasverriest

Bonjour
J’ai commandé des vis au pas 1/4 hier soir ,j’attends la livraison et je vous tiens au courant.
J’avais déjà percé ma plaque que j’ai réalisé dans du Bakélite de 5mm d’épaisseur.
Merci encore pour vos réponses

wil68

Sur la triton TRA001, vous pouvez utilisé les 2 tétons sur ressort pour bloquer la machine sous table.Cela nécessite de pratiquer 2 encoches sous la plaque et cela fonctionne très bien, croyez mon expérience.

Mikeyavel
( Modifié )

wil68: Est-ce qu'il serait possible de voir quelques photos?

wil68

Regardez le guide fourni avec la machine , et observez le système de fixation, inversez cela pour la positionner sous la table.

Nicolasverriest

Oui j’ai regardé la vidéo de Cray mais insérer des rondelles dans la Bakélite j’hésite .

Nicolasverriest
( Modifié )

Salut j’ai reçu la commande aujourd’hui
J’ai testé le filetage 1/4 nickel ,j’installe ça demain matin et je fais quelques photos.

Jean Galmot

Tac tac badaboum cascade 👍

Nicolasverriest

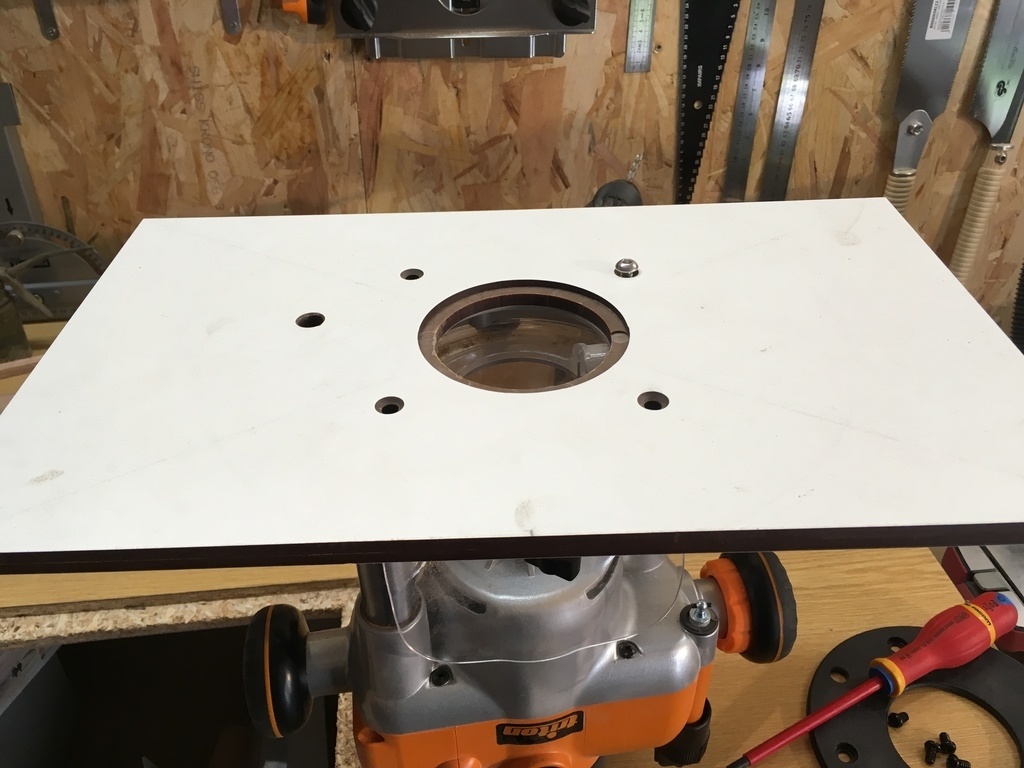

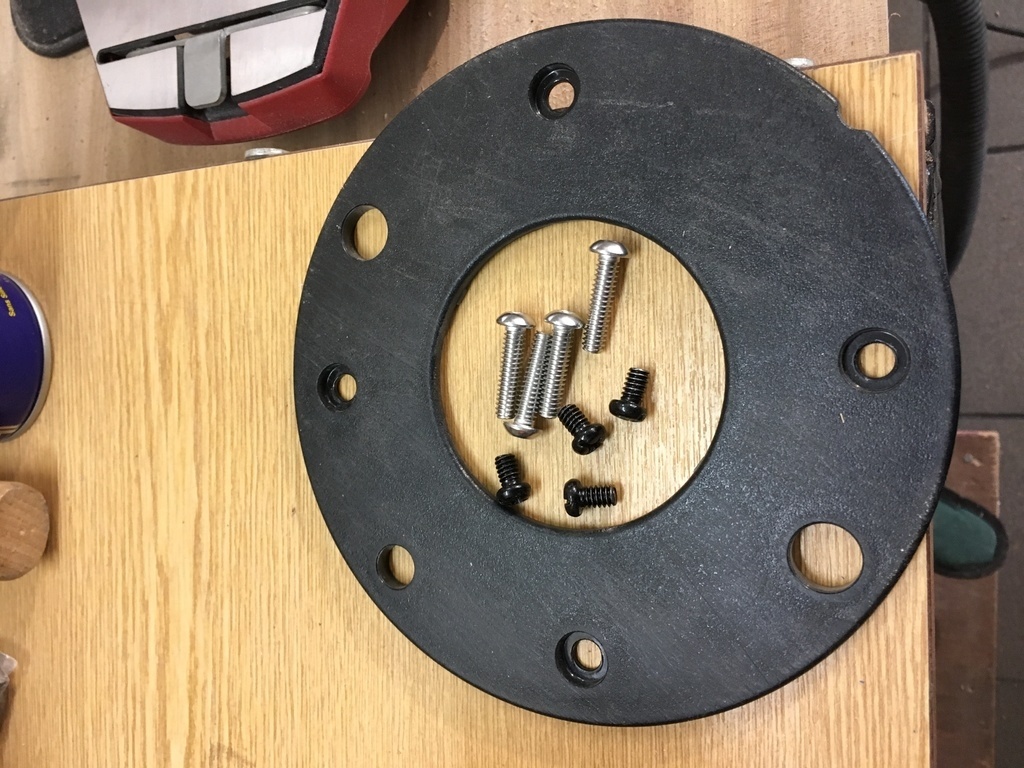

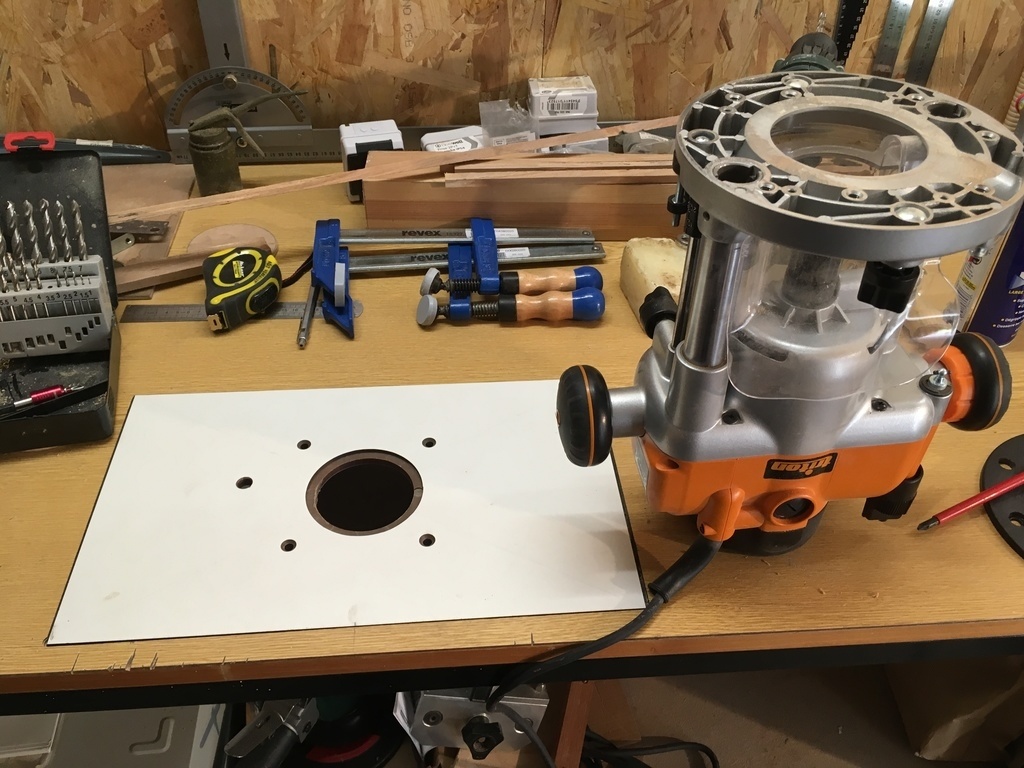

Voilà visserie un peu longue mais bon après un coup de scie se sera bon.

Connectez-vous pour ajouter un commentaire.
