Bonjour à toutes et à tous !
Je viens d’acquérir une Metabo HC 260 C neuve que je viens de monter.
La fonction dégauchisseuse fonctionne parfaitement.

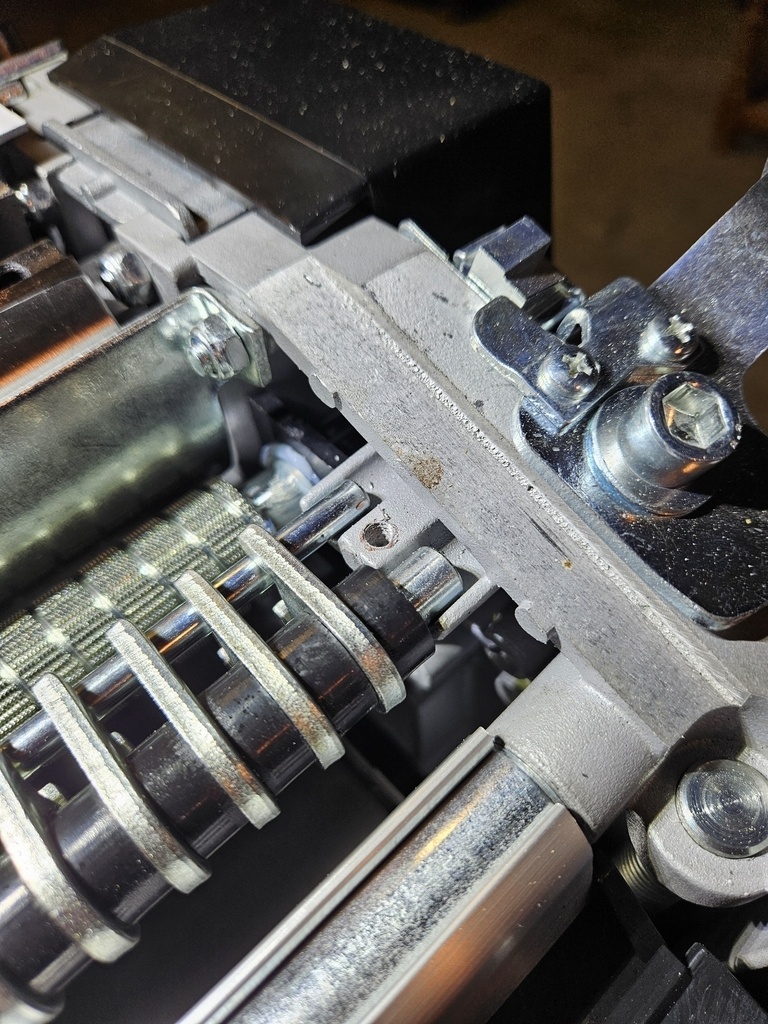

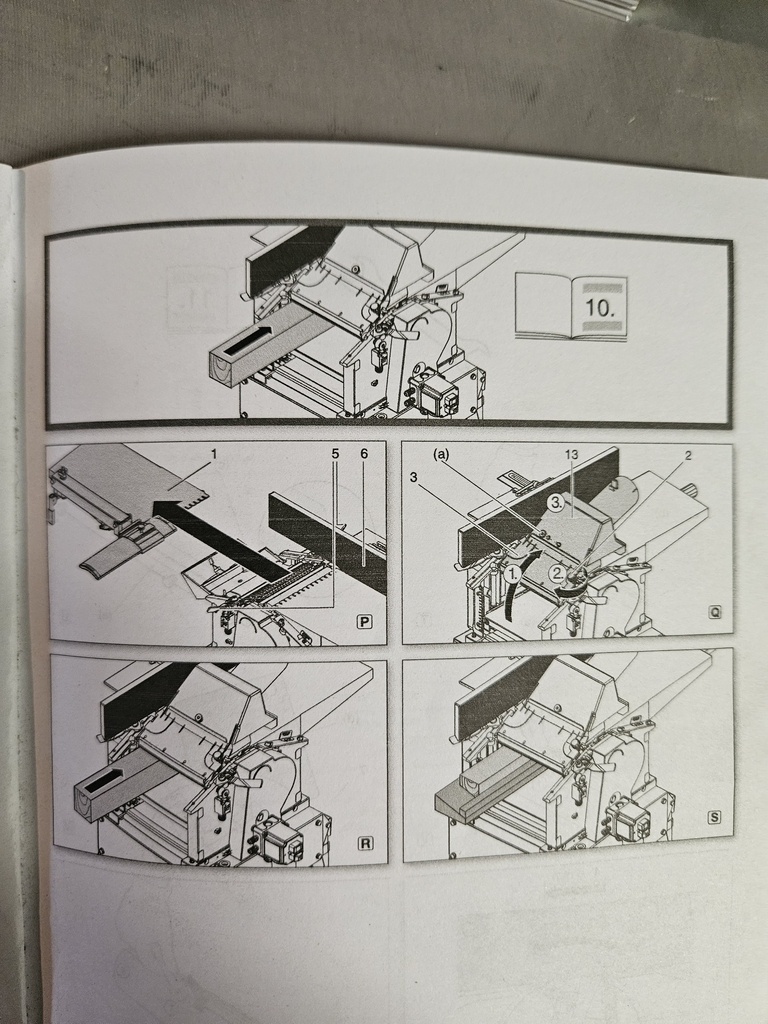

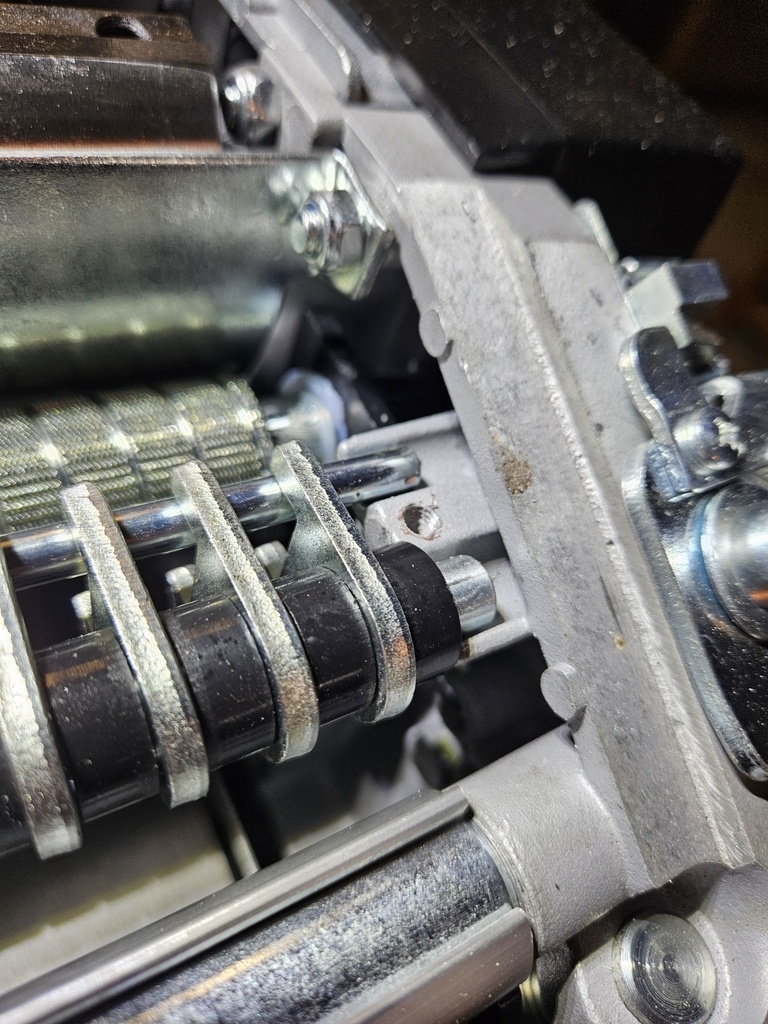

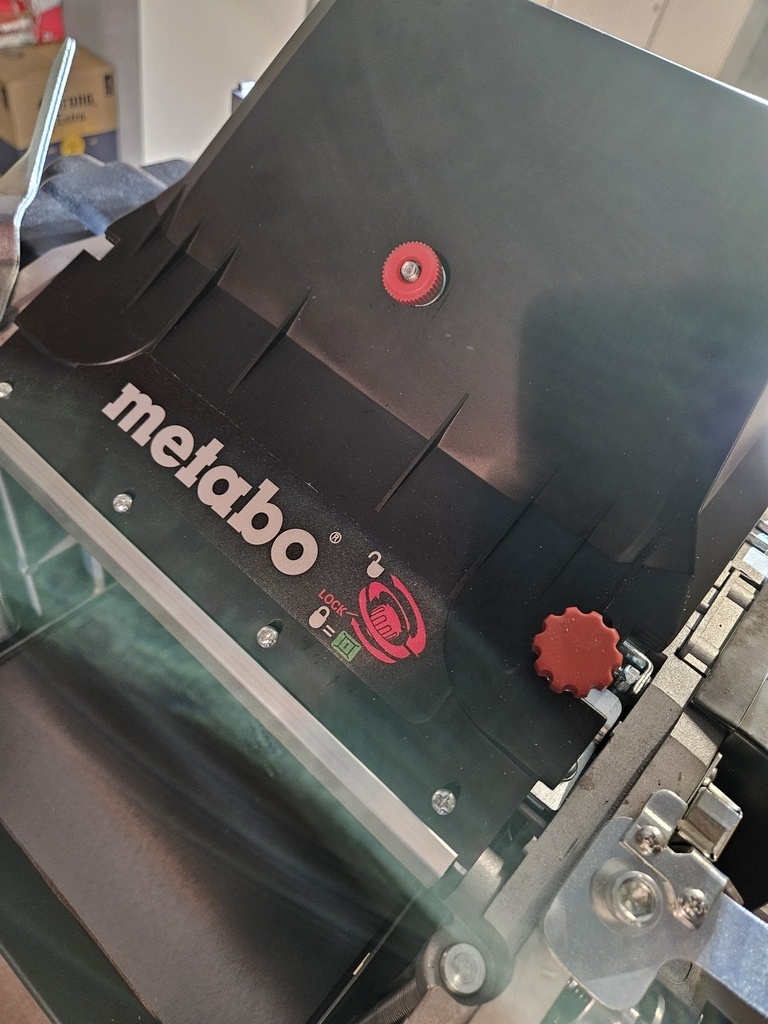

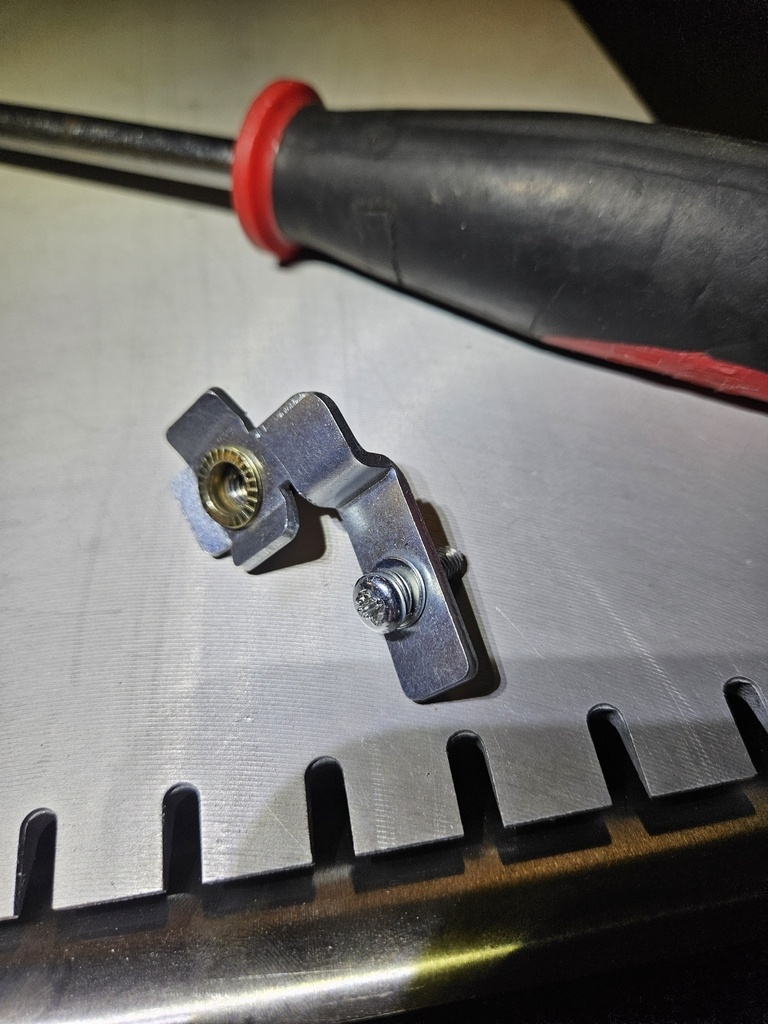

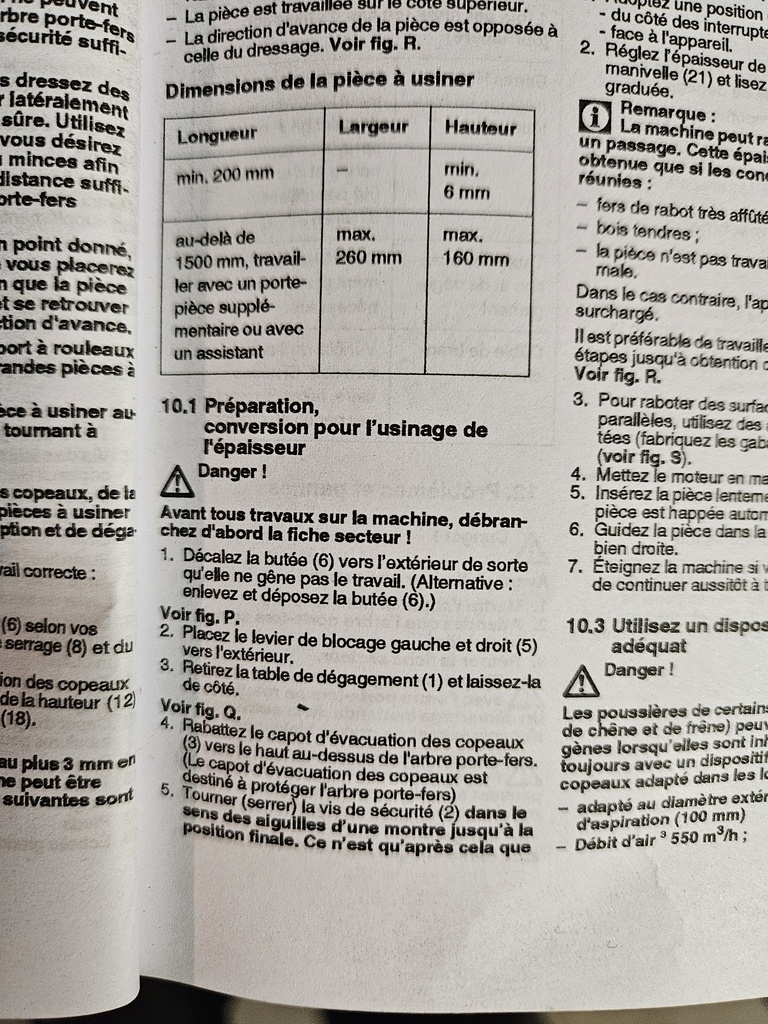

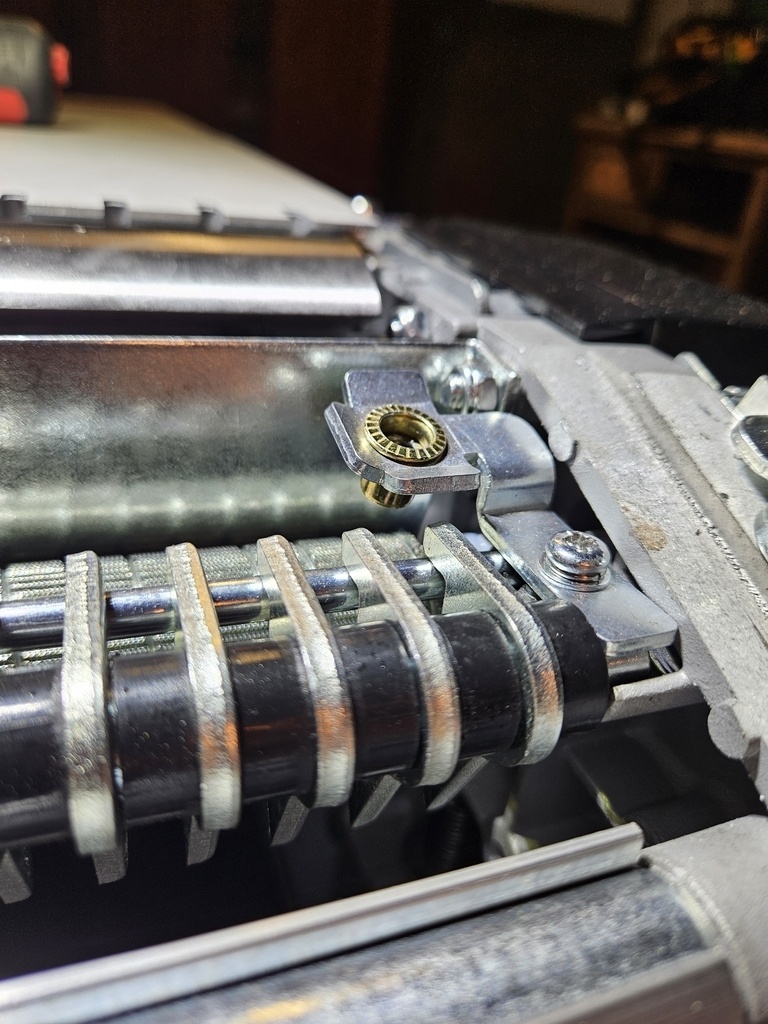

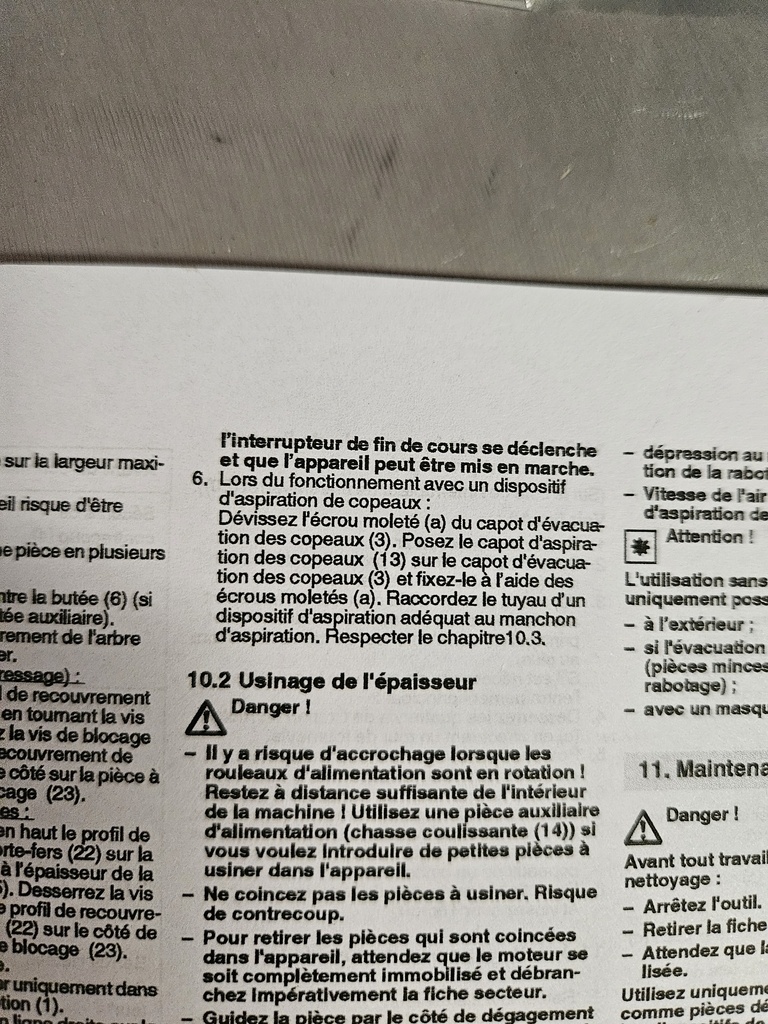

Mon problème vient de la fonction rabot. Une fois la machine transformée, je visse la "sécurité" et… rien. J’ai donc démonté le support de la vis, qui est composé d’un corps en acier, d’un filetage en laiton (ou un autre métal doré), et d’une vis qui maintient le support dans le bloc en aluminium de la machine. Il est clairement indiqué dans la notice que tant que la vis rouge n’est pas en place, la sécurité bloquera la machine. Cependant, j’ai beau chercher, je ne comprends pas en quoi cette pièce, qui n’est reliée à rien, pourrait désactiver la sécurité.
J’ai retourné le problème dans tous les sens, et je n’y comprends rien. De plus, la machine que j’ai semble être une des dernières versions, donc le système de sécurité n’est peut-être pas le même que celui des autres modèles que l’on trouve sur internet.

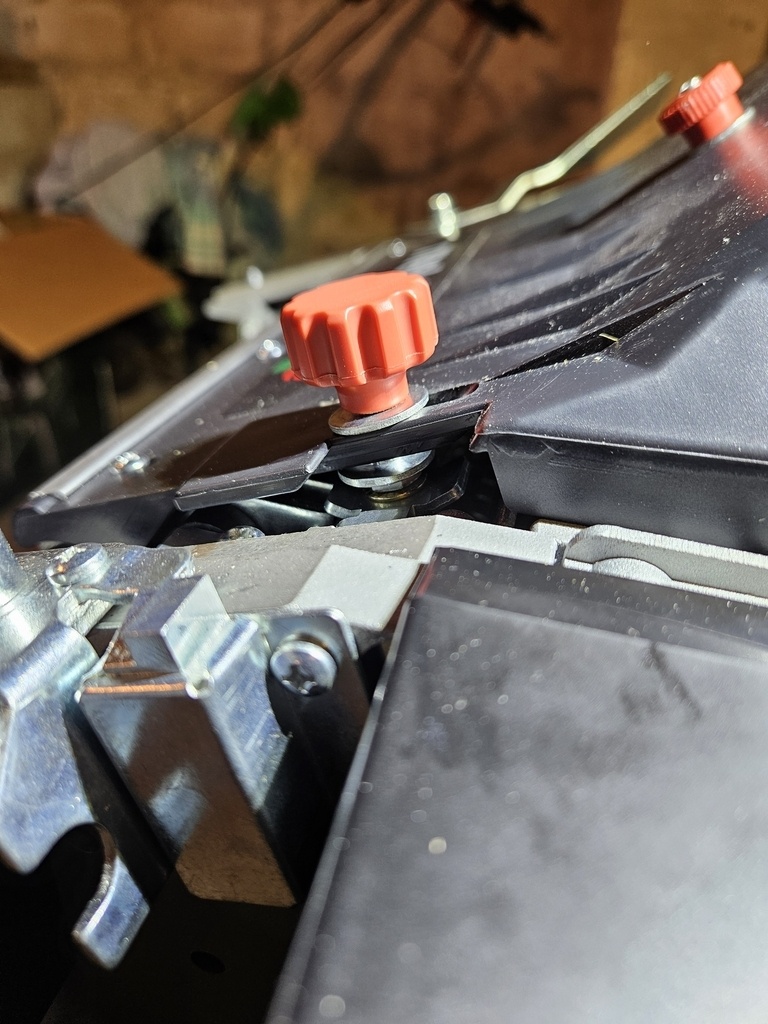

Je vous mets ci-joint des photos du bazar, n’hésitez pas à poser des questions dessus.
Merci d’avance pour votre aide !
2 réponses
Salut Bastos,
moi j'ai l'ancienne version, et le fait de visser vient actionner un interrupteur de sécurité qui autorise le démarrage de la machine.
Il y a forcément un interrupteur de sécurité (d'ailleurs c'est marqué dans ta doc) qui doit être actionné par cette vis, ou par le capot quand tu serres la vis...

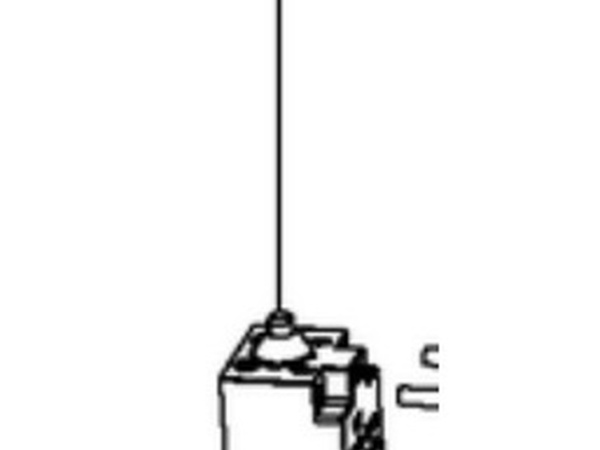

Essaye de voir si tu ne vois pas cet interrupteur de sécurité (d'après le schéma, tu en as 3 en tout sur la machine), et par quel moyen il pourrait être activé.
Cordialement.
Salut stefdefoot,
Là est tout le soucis, la vis censé actionner un interrupteur n'actionne rien, elle est dans la vide, j'ai démonter le système et rien de rien, sur le support de la vis on peut voir le filetage en laiton et rien d'autre, c'est comme si la vis rouge servait seulement a maintenir le capot d'aspiration sur le dessus de la machine
Et c'est pas le capot qui viendrait appuyer sur quelquechose ? Tu as retrouvé les 3 interrupteurs de sécurité sur la machine ?
Le capot repose seulement sur la table a priori et ca serait bien la vis rouge qui fait contact, mais contact de quoi ? ...
L'élément 1 correspond au levage de l'aspiration (fixer sur une barre)
Le 2nd a la vis rouge
et le 3ème au système d'aspiration des copeaux
Tu as repéré visuellement les 3 interrupteurs de sécurité (comme sur la photo) sur ta machine ?
Il y en a un qui détecte quand tu mets la table de sortie (pour le dégauchissage), c'est celui de la photo.
Un qui détecte que le capot est bien placé en mode dégauchissage (à l'intérieur de la machine)
Et le 3ème qui détecte le capot en position rabotage (celui que tu ne trouves pas)
Si tu as trouvé ce 3è interrupteur de sécurité, tu dois pouvoir voir comment il est activé.
Mon soucis est que je ne trouve pas ce fameux 3ème interrupteur, la vis rouge n'appui sur rien elle se retrouve dans le filetage doré et rien de plus, je met ci-joint un lien avec une des rares vidéos ou on voit mon modèle mais difficile de distinguer le système on voit juste la personne visser le capot et hop ca fonctionne : youtube.com/wa...h?v=Srw2I13_0LA
Pour l'instant non c'est une piste que je n'ai pas exploré et comme la machine fonctionne en dégau je ne me suis pas trop poser de question

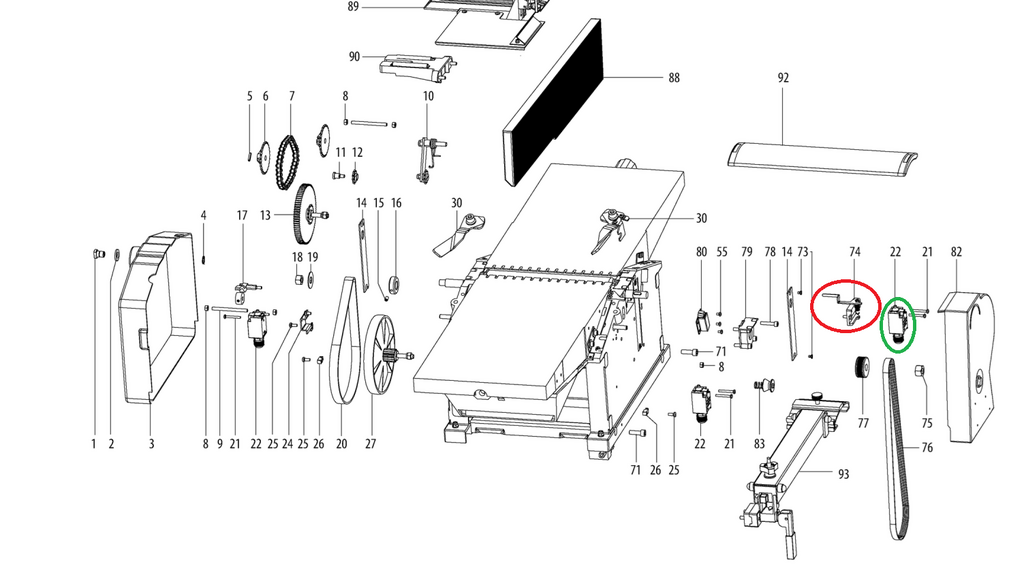

Pour moi il est dans le carter (élément entouré en VERT) et il est actionné par l'espèce de levier entouré en ROUGE.
On dirait qu'il me manque un élément similaire au rouge sur le schéma. Ca ferait du sens si la visse activait une languette similaire or je n'en ai pas et aucun emplacement n'a l'air prévu
Alors je sais c'est pas bien mais j'ai tenter de shunter les sécurités y compris celle en vert et rien ne se passe
Je tenterais d'ouvrir le carter vendredi soir voir ce qui s'y passe
Bon ... affaire a suivre si je ne trouve rien vendredi je me retournerais vers le revendeur (foussier) pour une solution de dépannage

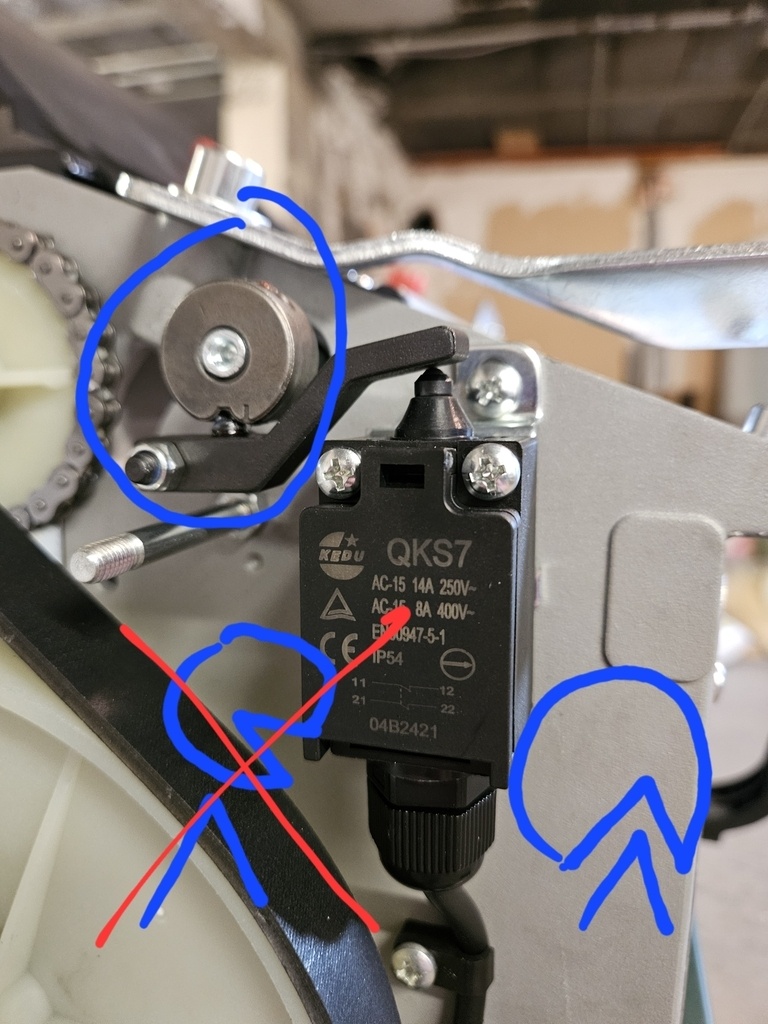

Je crois que j'ai trouvé d'ou vient ton probleme. Je viens de démonter ma machine, et le systeme de sécurité se situe sur l'axe du capot (photo 1).
Lorsque le capot est en place, le petit ergot (photo 2) vient désactiver la sécurité.
Donc je pense que ton problème c'est que le capot est mal réglé, lorsqu'il est fermé l'ergot ne doit pas être au bon endroit et donc ca ne désactive pas la sécurité. Tu dois pouvoir régler cela en tournant le capot sur l'axe en dévissant la vis (photo 3).
Redis moi si c'est bien ca.
PS : sur ma machine, la sécurité se trouve coté moteur, pas coté courroie, c'est à dire du coté opposé au système de serrage du capot.C'est sans doute pareil sur ta machine
C'est une super piste merci d'avoir pris le temp de regarder ! Je regarde tout ca vendredi soir car je n'ai pas la machine sur place
Comme la machine est neuve c'est fortement possible que j'ai mal positionner le capot ou que le capteur ne soit pas en face, ca me fais 2 pistes pour 2 capteurs à vérifier
La réponse est peut être ici.
Merci mais j'ai un problème un peu différent que celui cité dans le poste, j'ai d'ailleurs répondu à un des commentaires en expliquant mon problème.
Licence
Bastos De mémoire tu as aussi un capteur qui détecte si tu soulève le capot d'aspiration. Celui-ci est bien plaqué sur la table ?
Salut opinacle, si c'est celui du capot supérieur sur laquelle est fixé l'aspiration oui il l'est
