Pour la mise en scène d'une exposition photos j'ai besoin de reproduire le courbure d'une voûte sur des panneaux d'osb qui vont ainsi épouser cette voûte.
Je ne sais pas comment m'y prendre..
La voûte est à plus de trois mètres et mes panneaux vont faire dans les 1m80 de long
Merci de votre aide
3 réponses
Bonjour,
Un simple télémètre Laser peut aider.
Il suffit de faire un quadrillage au sol, puis de mesure la hauteur de chaque point.
Si la voûte fait environ 4 m de rayon, très haute donc les interstices que tu y laisserais seront peu visibles d'en bas, une mesure verticale tous les 20 cm suffira amplement au centre et 10 cm sur les côtés, là où la voute descend rapidement.
Le plus difficile sera de repérer à l'avance sur le sol et sur la voûte les points que tu vas mesurer. Le faisceau vertical d'un laser pourra t'aider.
Salut,
NB: si tu relèves au télémètre, pense à prendre une règle de niveau pour établir ta ligne de référence (ce qui aidera aussi a positionner tes plaques ensuite)
Aussi en fixant une pièce de bois horizontale (ou parallèle au sol) près de la voûte pour plus de précision et faire une mesure de hauteur tout les 10 cm environ des coordonnées verticales avec une équerre et un télémètre laser et reproduire sur le panneau à découper. Il faudra bien de toute façon un échafaudage pour la pose.
Ou fixer le télémètre laser sur une équerre et le faire coulisser sur un règle en alu placé au sol ou tréteaux,et notez X et Y. Mettre la règle horizontale (ou sur le sol si les panneaux viennent en bas)
j'allais proposer la même méthode avec une pige... mais pour le coup vu la distance le télémètre ça marche bien.
Merci à tous pour vos conseils très pertinents.
Je mettrai des photos de la réalisation ici!
Pour celles et ceux qui serait intéressé cette exposition se tiendra dans le cadre du FESTIPHOTO de Rambouillet du 26 au 28 septembre 2025.
Une proposition alternative...
Échafaudage bloqué, avec un panneau d'osb fixé temporairement posé dessus sur chant.
Des tasseaux de bois sont fixés sur le panneau afin que leurs extrémités matérialisent la voûte.
Redescendre l'ensemble et reporter le tracé sur le panneau qui sera découpé.
Variante : les tasseaux ne sont pas fixés, tracer leur contact avec le panneau. Repositionner le tasseau pour tracer les points de voûte.

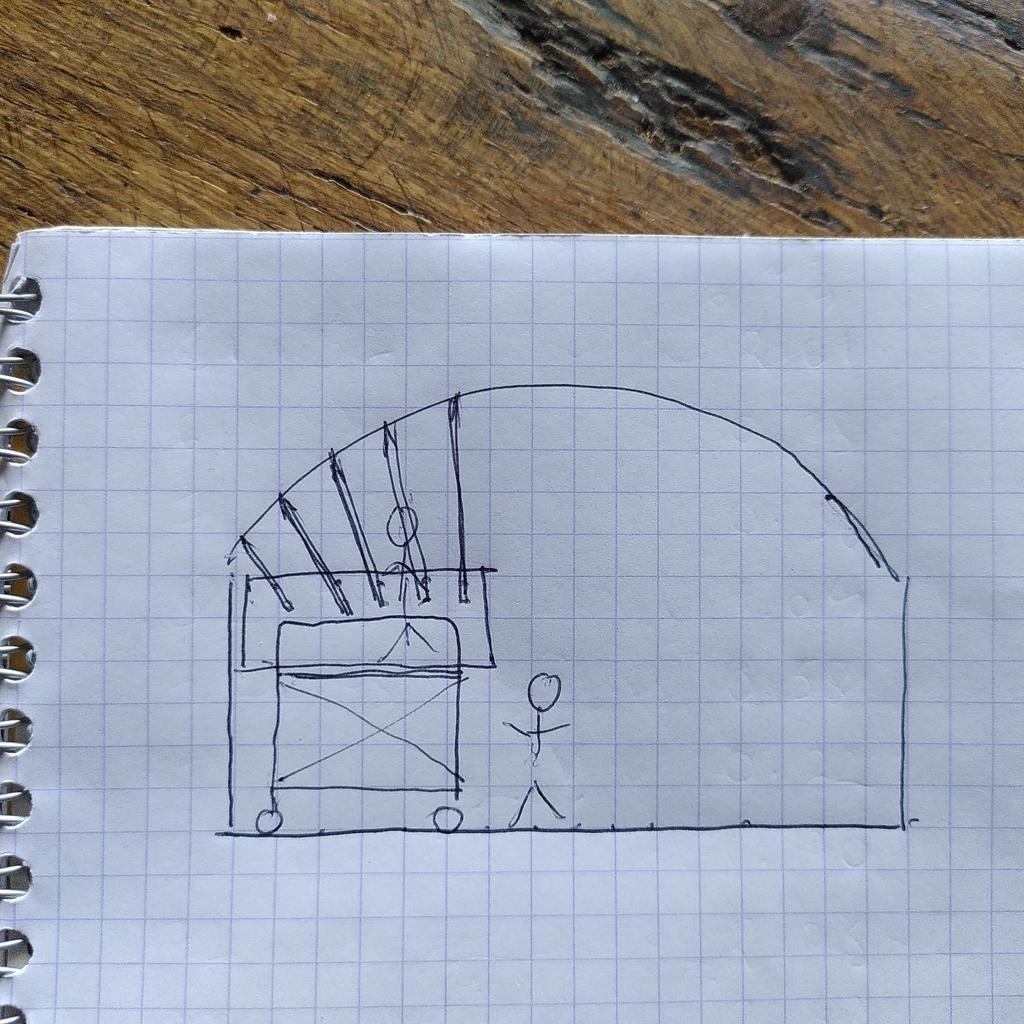

Petit schéma...
Bon relevé
Pour deux mètres de courbe, si tu peux te procurer un carton assez long, c'est lep plus simple: tu fixes ton carton au plus haut sous la voûte, de niveau. Puis, avec une baguette tenue verticalement + un crayon, tu reportes le tracé sur le carton. Il n'y a plus qu'à découper le carton, le poser sur ton OSB et brancher la scie sauteuse !
P. S. Plusieurs carton scotchés entre eux peuvent faire l'affaire. Le tout est d'avoir assez de surface pour reporter le tracé.
Licence
En dehors du gabarit relevé sur place ??
Quelle dimension de la voûte ? Selon la réponse, le gabarit sur carton ou le relevé sur quadrillage tracé au sol seront plus ou moins facile à mettre en oeuvre.
Je peux et dois tout faire sur place relevé ET construction
Pièce circulaire de 7m45 de diam
Je vais avoir besoin de suivre la voute sur 1m80 - 2m
