Bonjour,
J’ai récemment acheté un combine lurem c260n, seulement le capot/guide de la toupie n’était pas vendu avec.
Est-ce que quelqu’un saurait où je pourrais en acheter. Sinon j’ai de quoi en fabriquer un seulement n’ayant aucunes cotes de l’objet cela est compliqué.
Donc si quelqu’un en un chez lui et qu’il aurait la possibilité de me fournir les cotes afin de me faciliter la réalisation je serais preneur.
Merci à vous pour votre aide
4 réponses

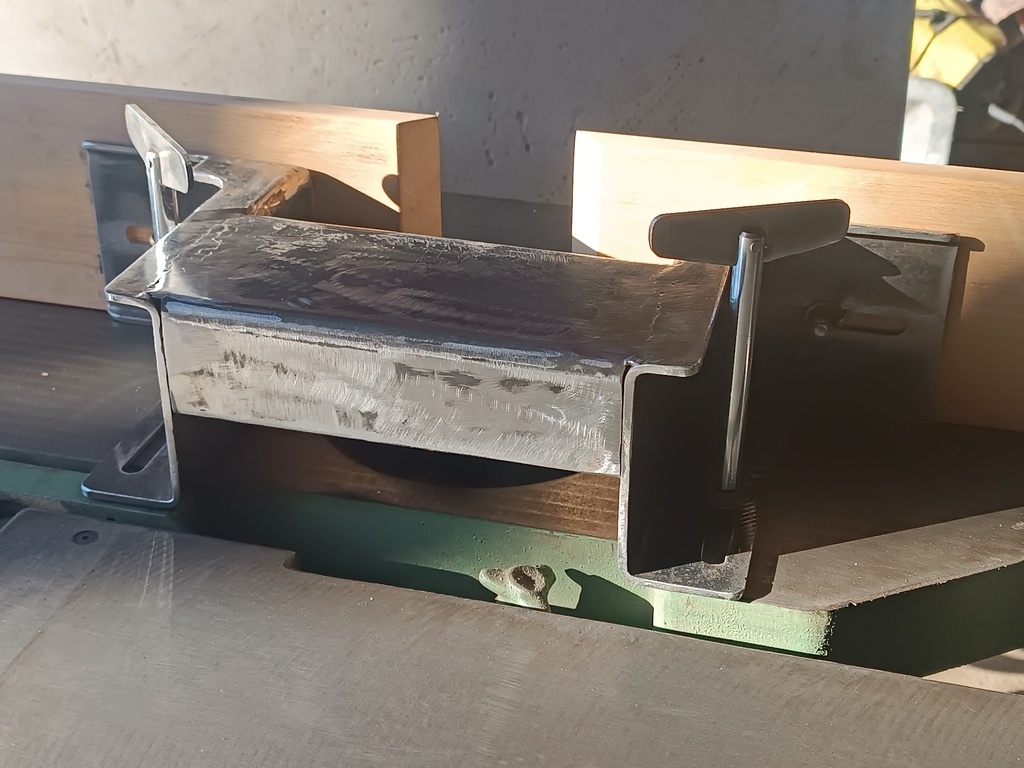

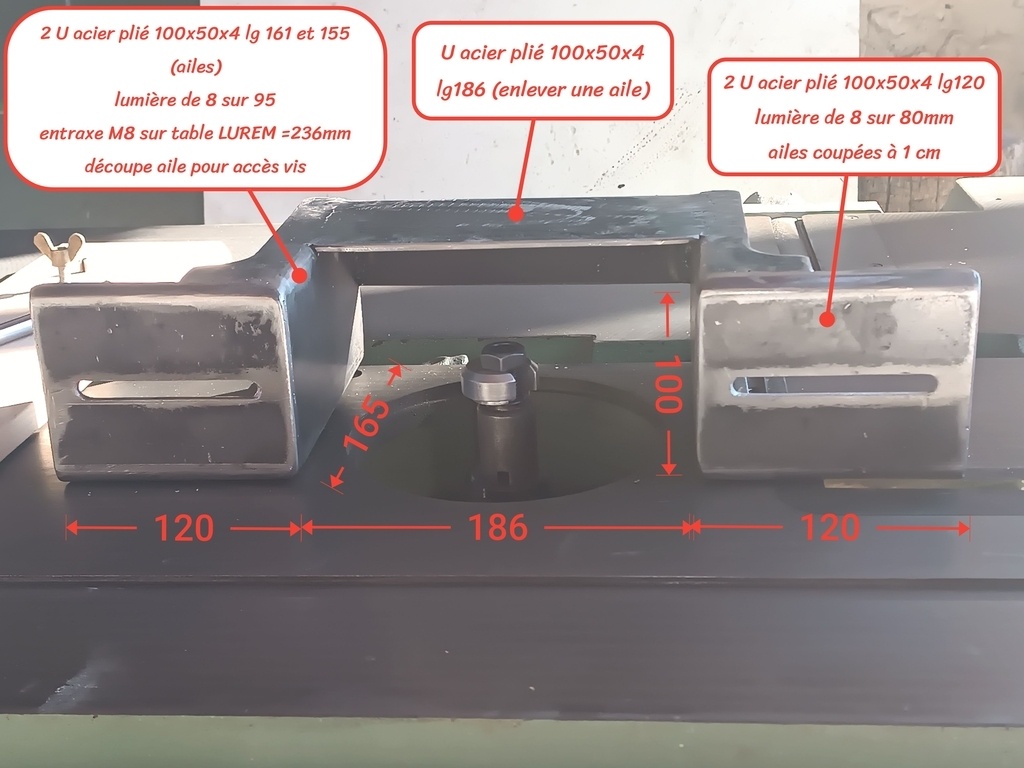

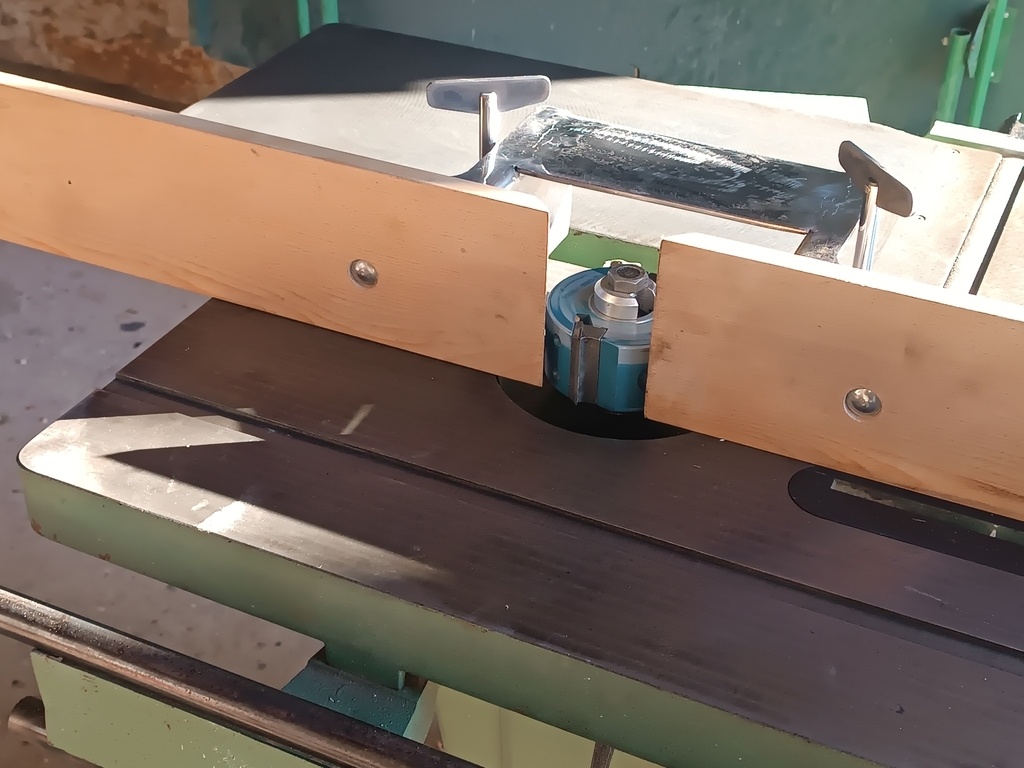

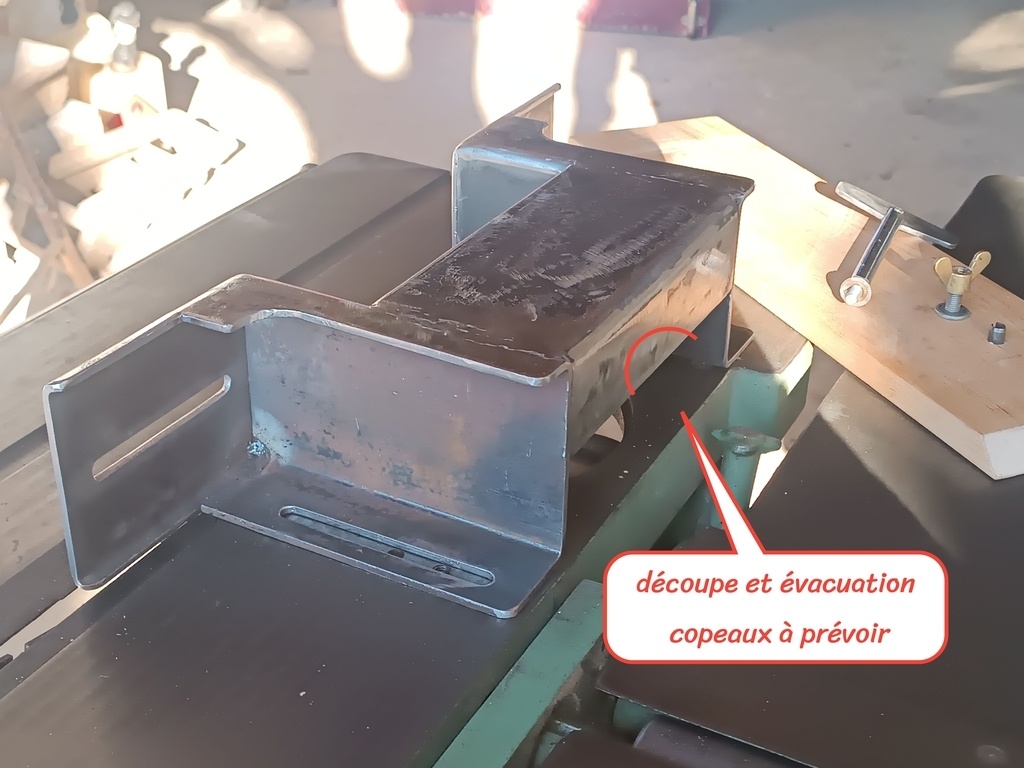

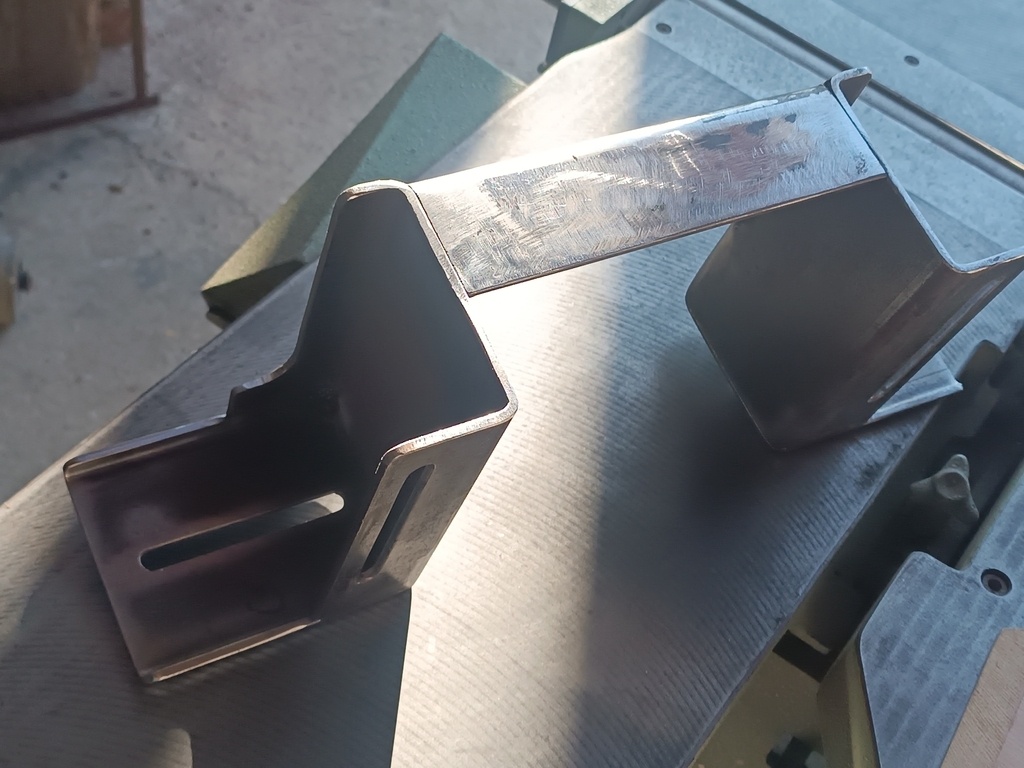

Génial Paul26 !
Pourrais-tu mettre à jour le pas à pas
avec un nouveau chapitre pour ton carter ? Cela permet de centraliser. Merci pour les suivants !
Merci mais, je ne connais pas la manip à faire.Faut il déplacer le post ou retélécharger les photos..
Paul26 il faut créer un nouveau chapitre dans le pas à pas (tu peux le modifier à ton aise en tant que membre du collectif - c'est à cela que ça sert d'être membre d'un collectif
), et en effet re-télécharger les images.
Tu es sur l'Air du Bois. Tu travailles donc un peu le bois ? Le métal aussi, à ce que j'ai cru comprendre ? Il t'arrive donc d'imaginer, de concevoir suivant tes besoins ou contraintes d'adaptation, différents objets que tu réalises ensuite ?
Et bien, tu fais pareil pour ton guide/capot de toupie. Et pour ce faire, tu prends les cotes de ce que tu peux, l'entraxe des perçages de fixation, tu estimes le diamètre d'outils maximum que tu utiliseras comme outil. Pour une combinée, je te donne la cote, tu prévois un guide de 100 à 120 de haut... et avec tout ça tu l'imagines et tu le conçois en t'inspirant de modèle d'origine.

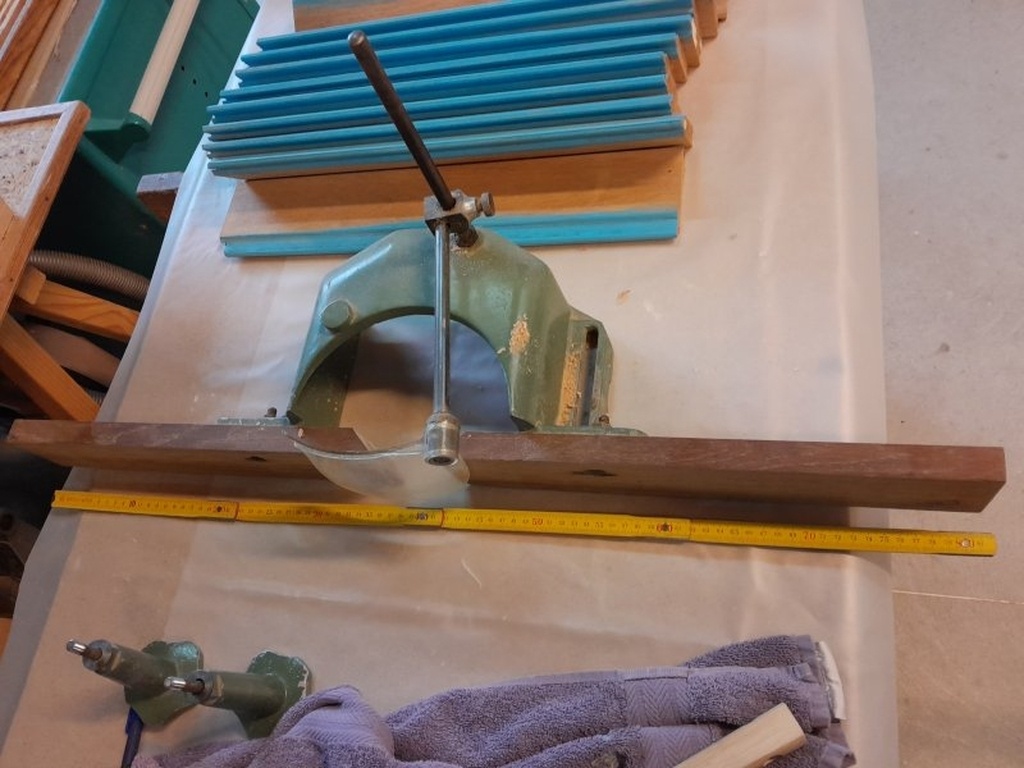

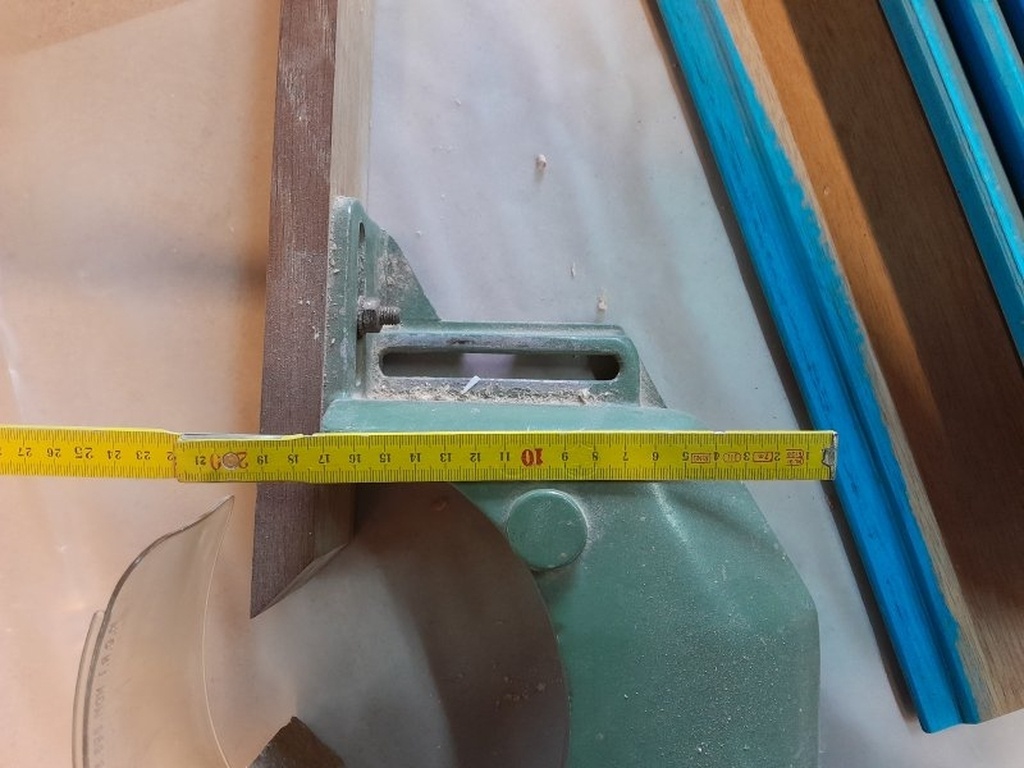

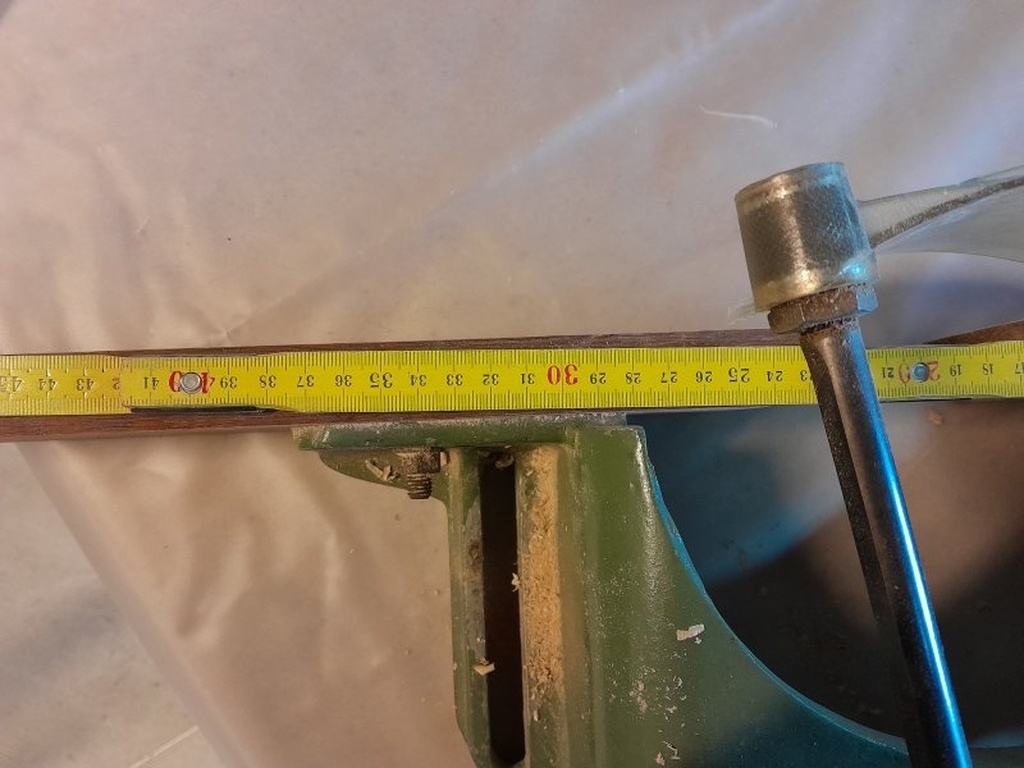

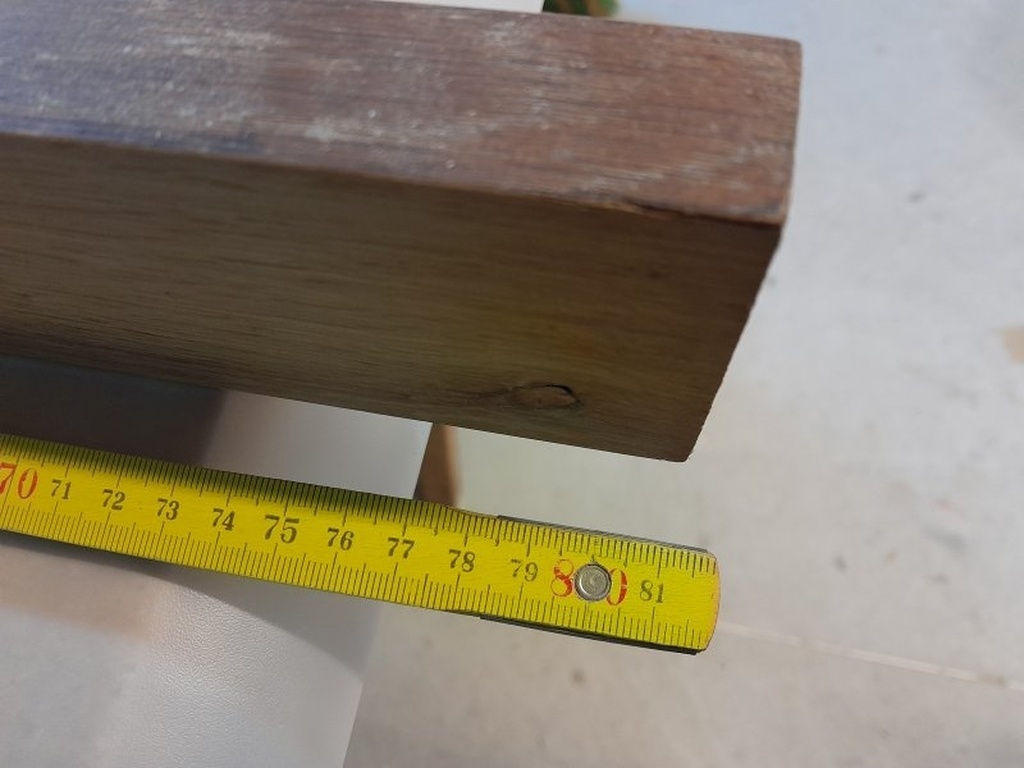

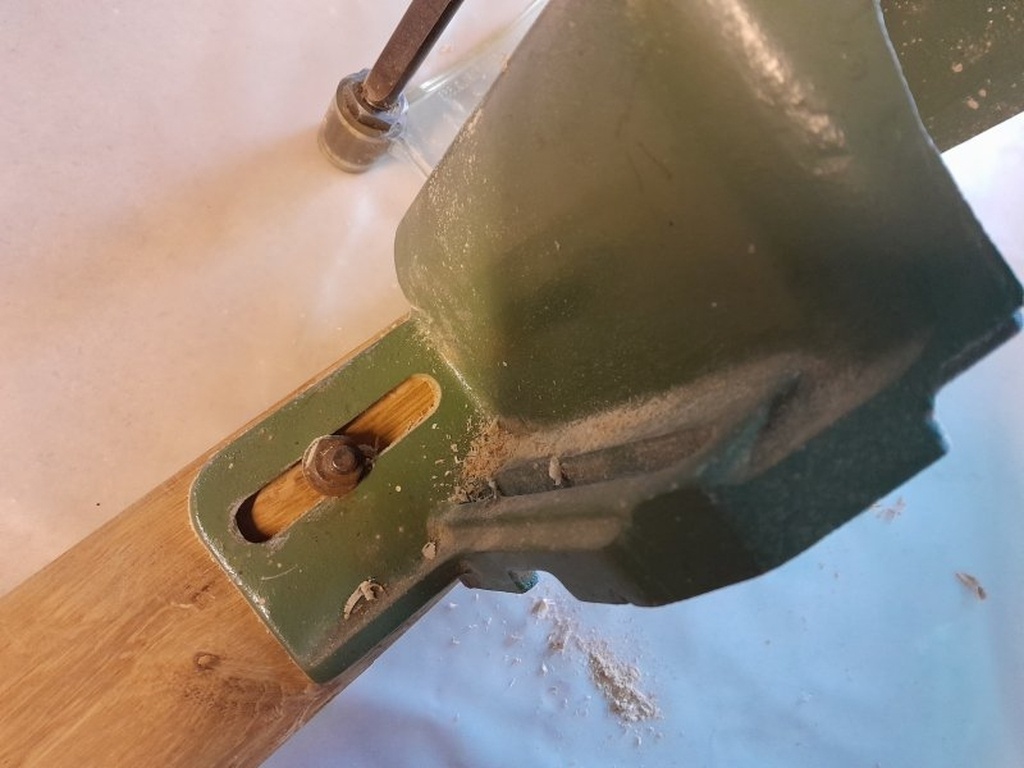

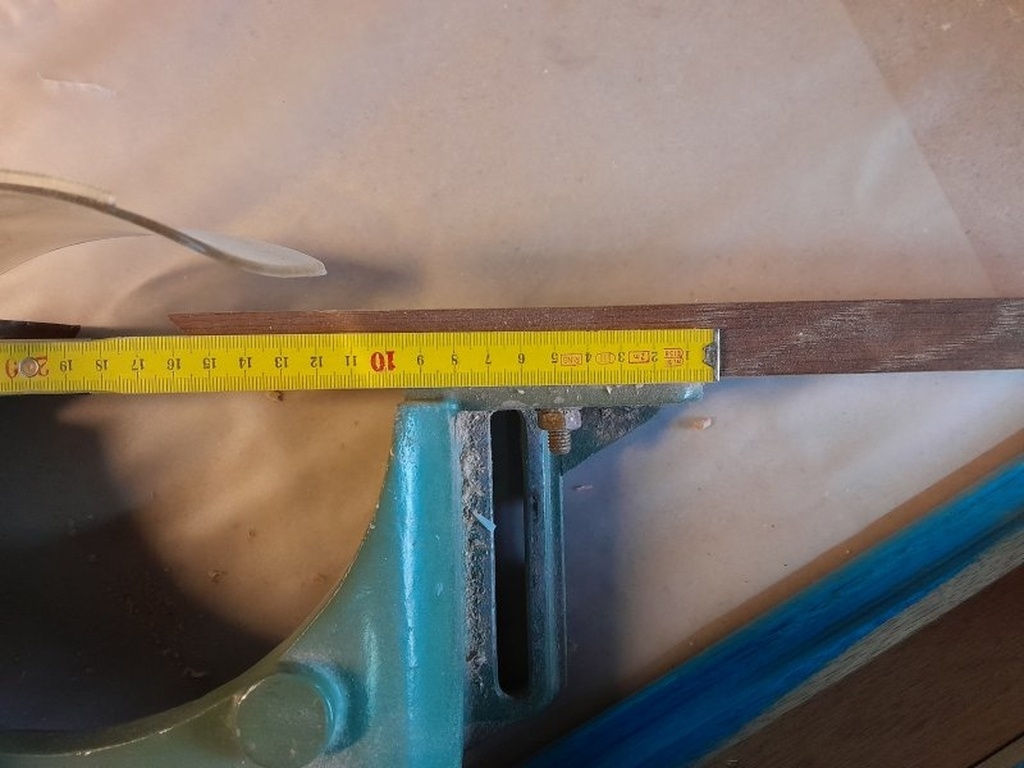

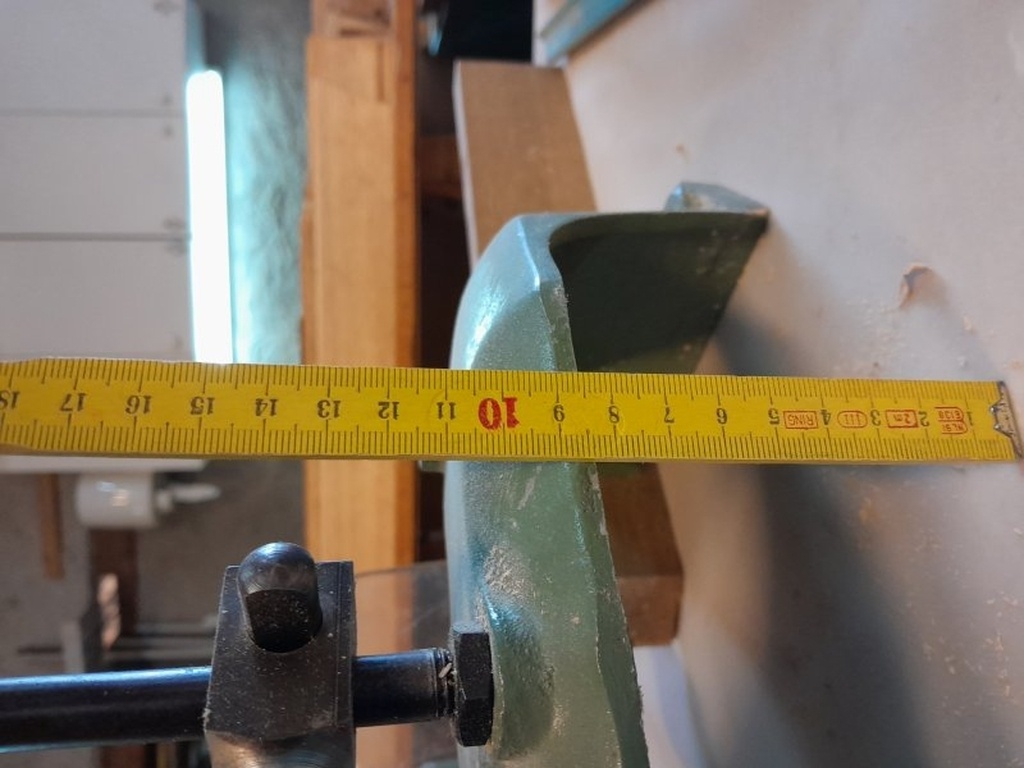

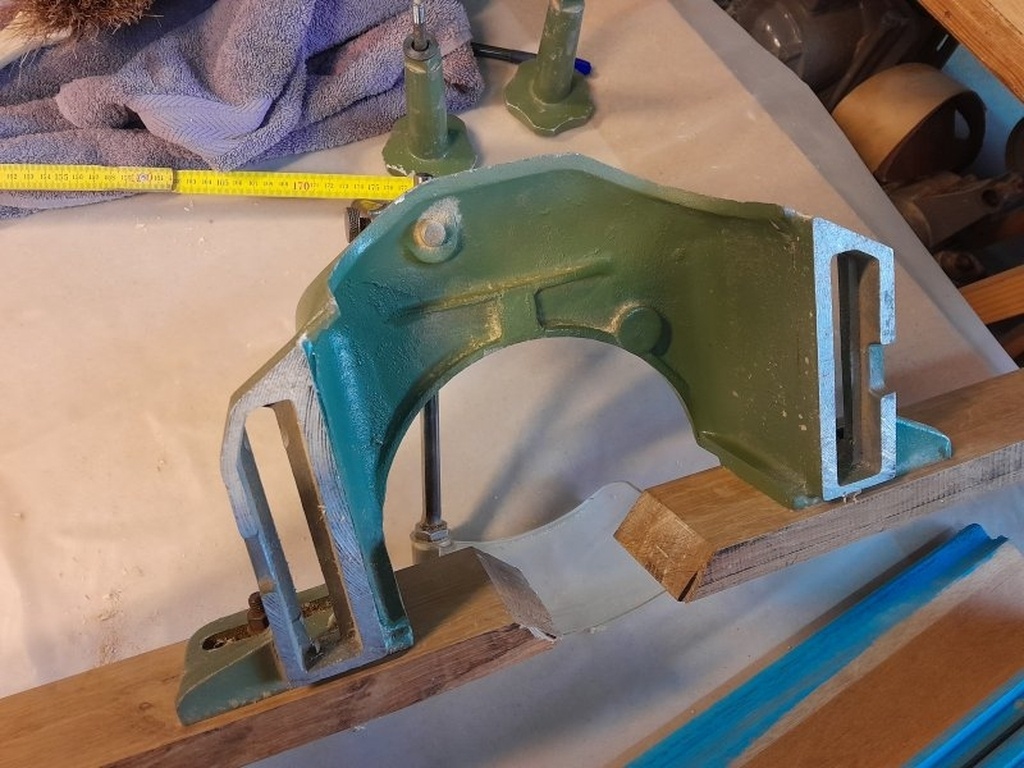

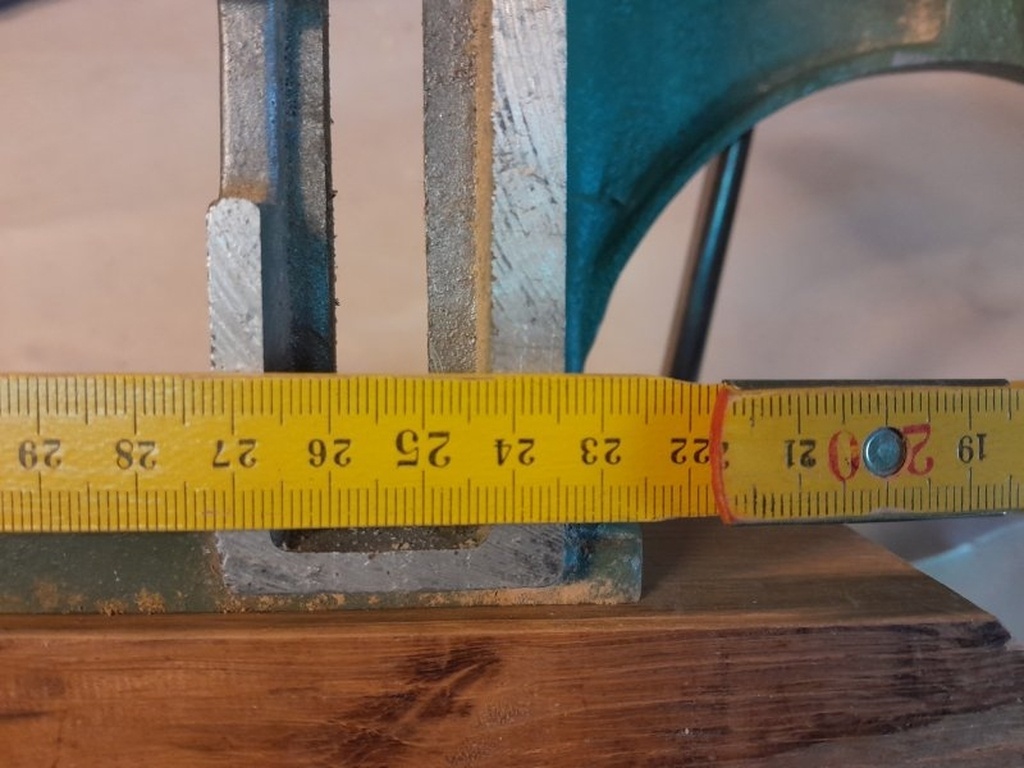

Bonjour Axel03, voici quelques photos du mien, avec de quoi avoir des mesures approximatives. Pour les rainures, bien vérifier que l'écartement correspond aux filetages sur ta machine.
Et si tu en fais un, prend la peine de le publier, ça pourra aider quelqu'un d'autre...
Courage !
Bonsoir,
Tu veux fabriquer tout le guide et le capot de toupie ?
Y'a du boulot ! Je me demande si quelqu'un n'en a pas fabriqué un en bois... mais je ne retrouve pas.
J’ai pas mal de machine pour travailler l’acier, donc je pense que le faire en acier est possible après bien évidemment ça ne sera pas une copie parfaite de l’original.
Mais tant qu’il rempli sa fonction de protéger mes petites mains de l’arbre mais aussi me permettre de passer mes pièces grâce au guide cela me suffira.
J’ai cherché aussi pour voir si quelqu’un ne l’avait pas déjà fait en bois mais je n’ai rien trouvé non plus.
Je pense effectivement que cela serait plus en bois.
Mais le problème de dimensions est toujours là
Licence

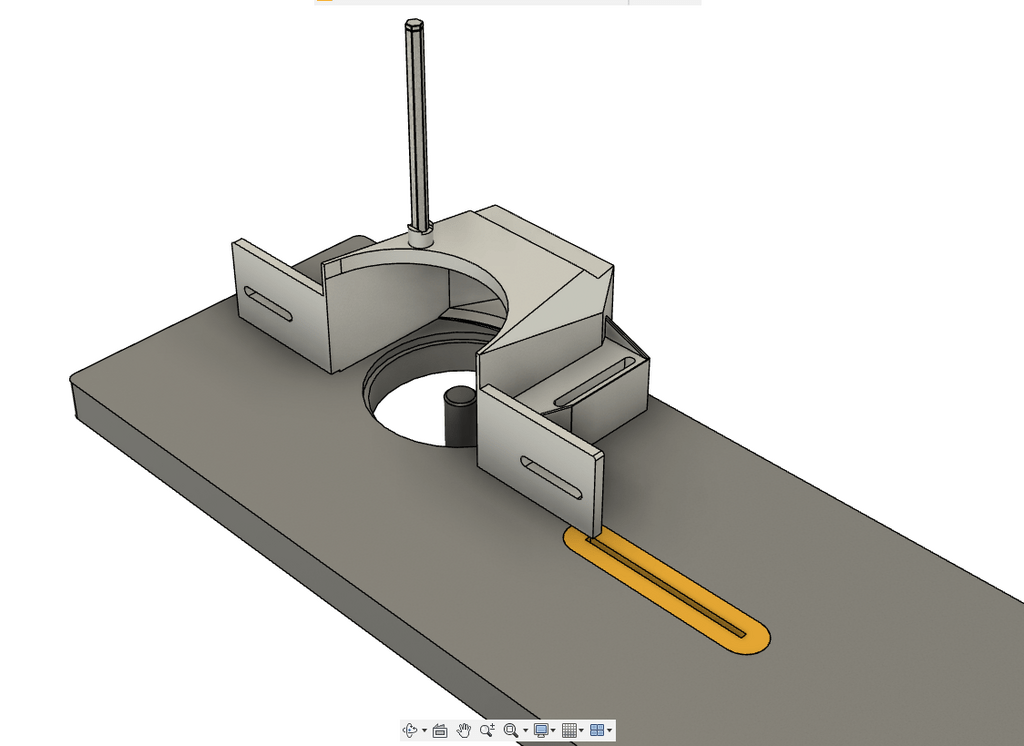

J'ai le même problème je pensais en fabriquer un avec de la tôle pliée et soudé mais la fabrication des presseurs articulés est plus compliqué à réaliser donc je cherche en occasion l'ensemble. Il faut respecter l'entraxe des trous de fixation (255 env.sur la photo d'Ara) la longueur du réglage 10cm env, diamètre et HT dut capot et évacuation des copeaux a l'arrière. J'essaie de faire un croquis si tu veux.
Si tu fais un capot sur mesure, profite-en pour prévoir une sortie d'aspiration digne de ce nom. Moi je bouche celle de côté par un carton, je mets un autre carton pour masquer le haut du capot, et je mets un tuyau d'aspiration DN100 à l'arrière mais ce n'est pas idéal.
