Elapse

Convertir image numérisée en format DXF/DWG

Bonjour à tous,

Pour un projet un peu particulier, j'aimerais envoyer un gabarit de chantournage chez mon découpeur pour faire usiner de la tôle de 30mm. Evidemment, il ne prends pas les gabarits papiers et il me demande un format DWG ou DXF.

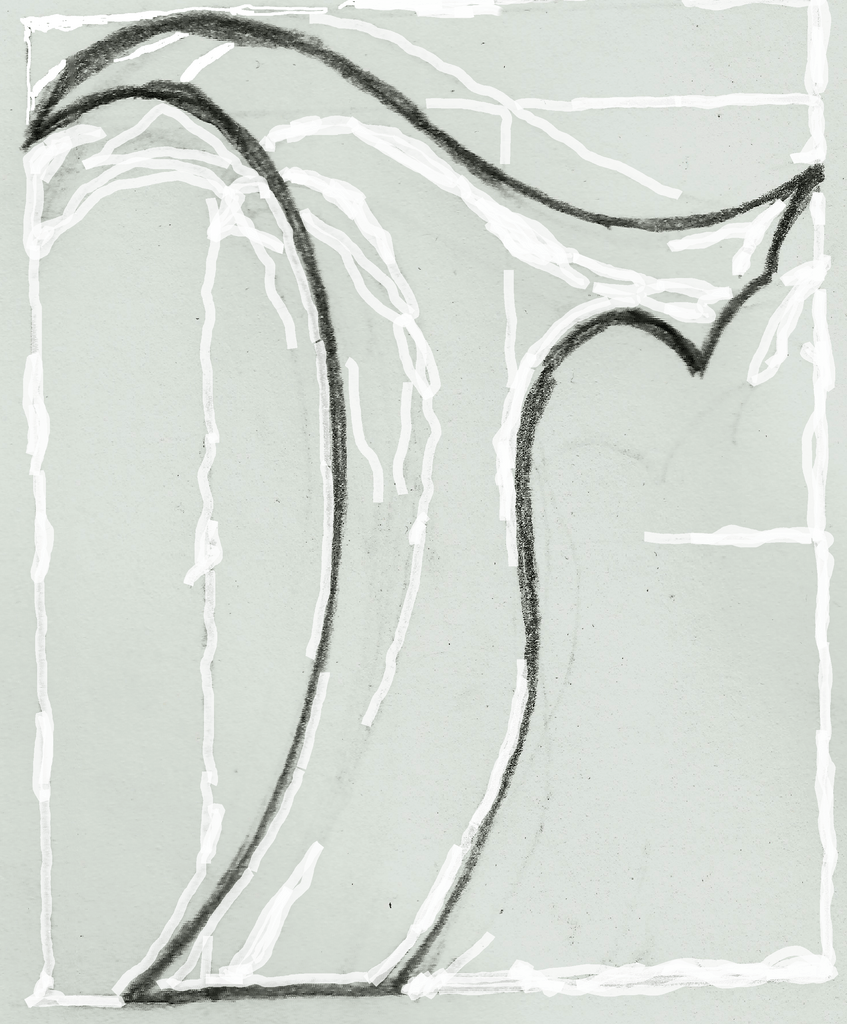

J'ai la possibilité de faire numériser mon contour pour obtenir un JPG ou un PNG (il s'agit seulement d'une découpe de chantournage) mais quid de la conversion vers des formats demandés ?

Merci d'avance de vos retours et bonne soirée :)

Wolfie

Bonjour,
Moi je prends une photo puis je la mets dans un logiciel de dessin numérique, perso c’est Cadogeo mais la plupart des logiciels le permettent, ensuite je mets à l’échelle puis je dessine les contours et j’obtiens mon DXF.

Connectez-vous pour ajouter un commentaire.
?

6 réponses

1
erredubois

Dans LibreCAD, on peut importer une image et la mettre à l'échelle. Je l'ai eu fait en important une photo aérienne (geoportail ou ggogle earth) pour ensuite faire un plan coté sur une parcelle. Je ne me rappelle plus comment on fait, mais c'était pas très compliqué.
LibreCAD est gratuit et existe pour Linux, windows et je crois Mac OS

Connectez-vous pour ajouter un commentaire.
0
Clément CLARISSE

Bonjour Elapse,

J'ai fait une petite vidéo sur les étapes à suivre pour convertir avec Inkscape une image en tracé exploitable dans FreeCAD (donc exportable en DWG/DXF (fun fact : "DWG" est souvent désigné comme étant le format "DraWinG" ("dessiner" en français))) qui s'appelle "CBH" sur ma chaîne Youtube "Clément CLARISSE - Clem En 3D"

BrutDePomme

Bonjour Clément,

Je me permet d'ajouter le lien vers ta vidéo:
youtu.be/MZqgX...R6-hqotZvP_b7Fv

Bonjour chez vous,

Brut de Pomme

Connectez-vous pour ajouter un commentaire.
0
BrutDePomme
( Modifié )

Bonjour Elapse,

Tu as le logiciel gratuit Inkscape de dessin vectoriel. Celui-ci permet d'importer une image et de définir les contours de celle-ci. Ensuite, tu à la possibilité de l'enregistrer au format DXF.
Il se trouve également dans le catalogue logiciels de l'Air du Bois.
Tu trouveras un tutoriel sur le site E-Techno-Tutos.
Ce que tu peux faire également, c'est de contacter un FabLab pour qu'il t'aide à utiliser ce logiciel.

Bonjour chez vous,

Brut de Pomme

Mis à jour
Connectez-vous pour ajouter un commentaire.
0
Medalegno

Il y a plusieurs convertisseurs de ce genre en ligne, et gratuits. Google est ton ami 😉

Connectez-vous pour ajouter un commentaire.
0
mofran

perso j'entre la photo, dessin dans un logiciel CAO comme fond, base, je modélise par dessus en corrigeant avec les cotes réelles puis export dans format souhaité

si tu as de bonnes photos (bien cadrées faces profil) , et dimensions rélles sur croquis main levée, poste le c'est assez simple a réaliser quand on a l'outil

Connectez-vous pour ajouter un commentaire.
0
JPLegno

convertio.co/fr/

Ce genre de site peut convertir les fichiers JPG en DXF, Mais je ne suis pas sûr de la fidélité des cotes. C'est gratuit tu peux essayer.

Cela dépend des contraintes de ton projet.

Connectez-vous pour ajouter un commentaire.
