coinko1

Chêne gougé

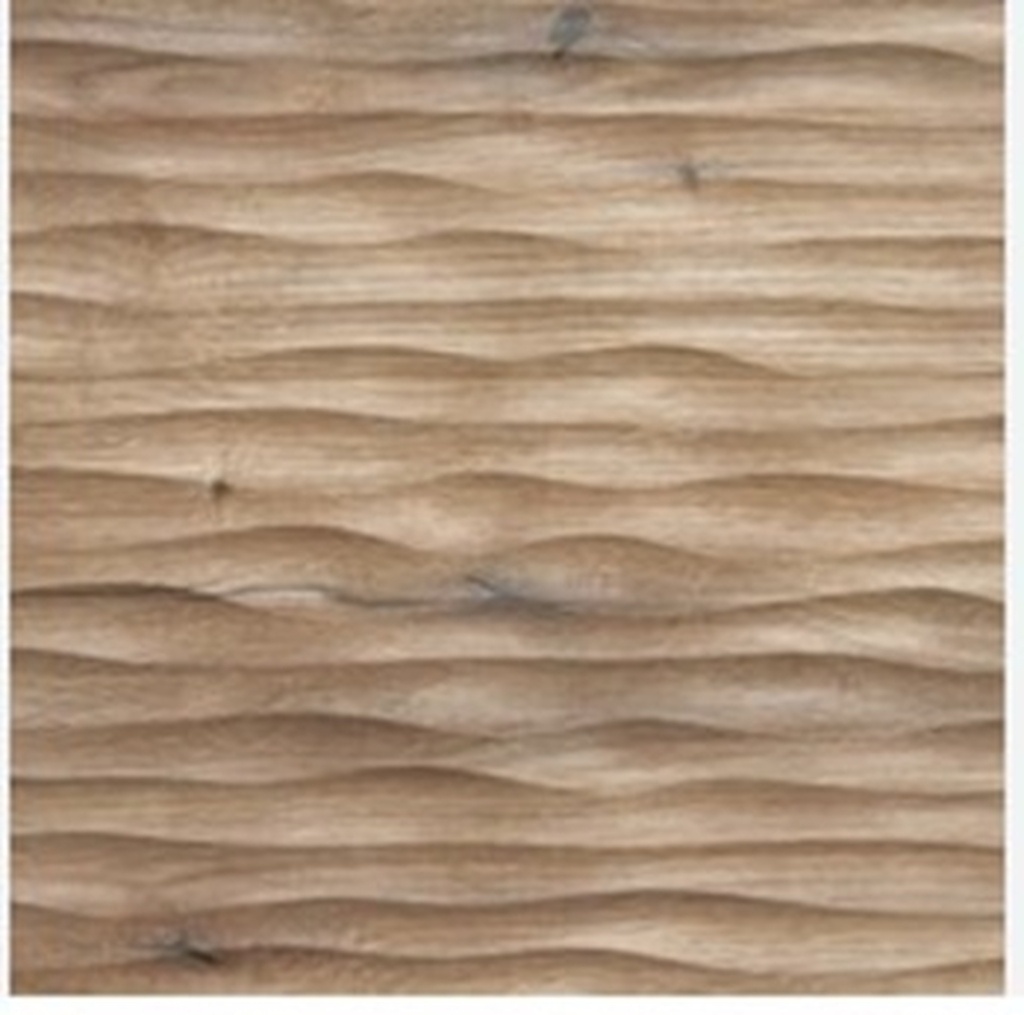

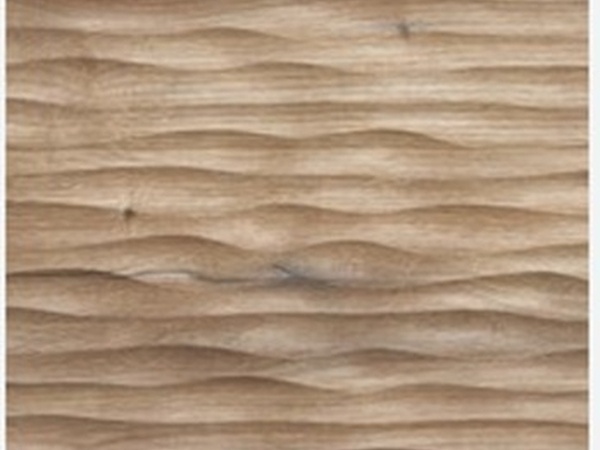

Je cherche à réaliser une finition de type gougé à la cnc, comme sur la photo.
Est-ce que quelqu'un aurait une matrice de lignes au format dxf ou autre?

Connectez-vous pour ajouter un commentaire.
?

2 réponses

0
Kentaro
( Modifié )

tu traces avec un logiciel de dessin 2d ou 3d des lignes ondulées plus ou moins espacées qui seront le chemin du centre de l’outil.

avec un fraise ronde plus ou moins grosse, tu fais des essais en faisant varier la profondeur.

tu devrais arriver a l’effet que tu souhaites.

Mis à jour
Connectez-vous pour ajouter un commentaire.
0
mofran

sans doute autre, vu que DXF est 2D et qu'ici on cherche du 3D
pour avoir creusé ce genre de modélisation, je pense que pour ne pas passer des heures de fraisage, il faut modéliser pour une fraise précise et penser chemin d'outil pendant la modélisation, ca dépend donc des fraises que tu as a dispo et du logiciel de modé + FAO
pour Fusion, je partirai d'un sketch plus révolution et réseaux. puis en fabrication suivre le chemin du sketch

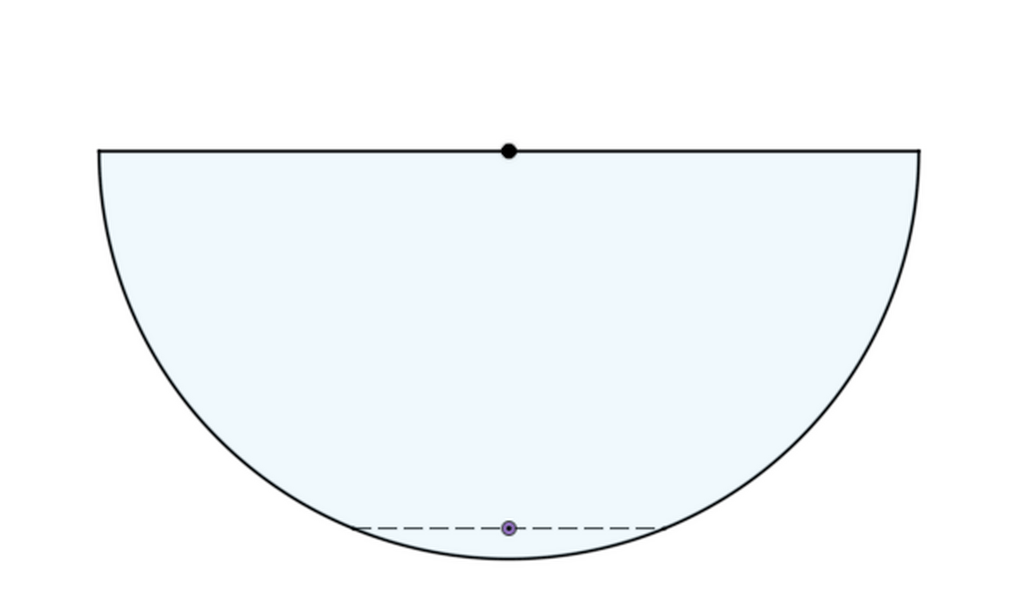

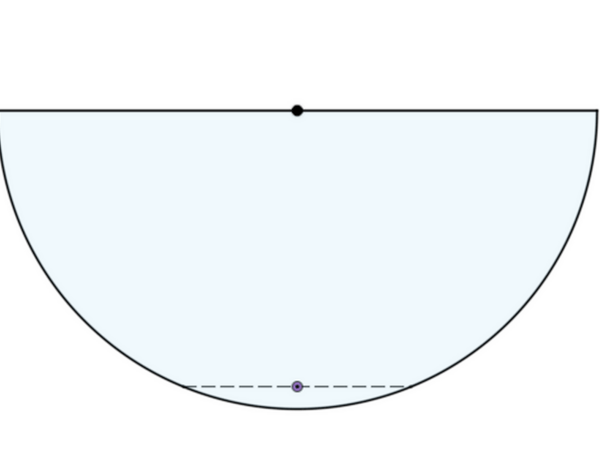

ici la première esquisse avec comme rayon le rayon de la fraise.
la ligne de construction sera la surface de la planche qui sera fraisée, le reste est des répétitions en réseaux.

l'important est de se tenir a une méthode qui permet de sélectionner en fabrication l'arrête centrale de la "gouge"

si tu utilise fusion, partage ton projet on pourra y jeter un oeil.

il doit bien exister des modélisations toutes faites en paramétrique , mais le problème est que souvent soit c'est des purs designer, soit pour impression 3d qui s'y collent et la donne est différente, pas de logique de suivre un trait d'esquisse , une arrête existante pour l'outil.
