Bonsoir,
J'ai posé la question sur le forum d'en face sans succès.

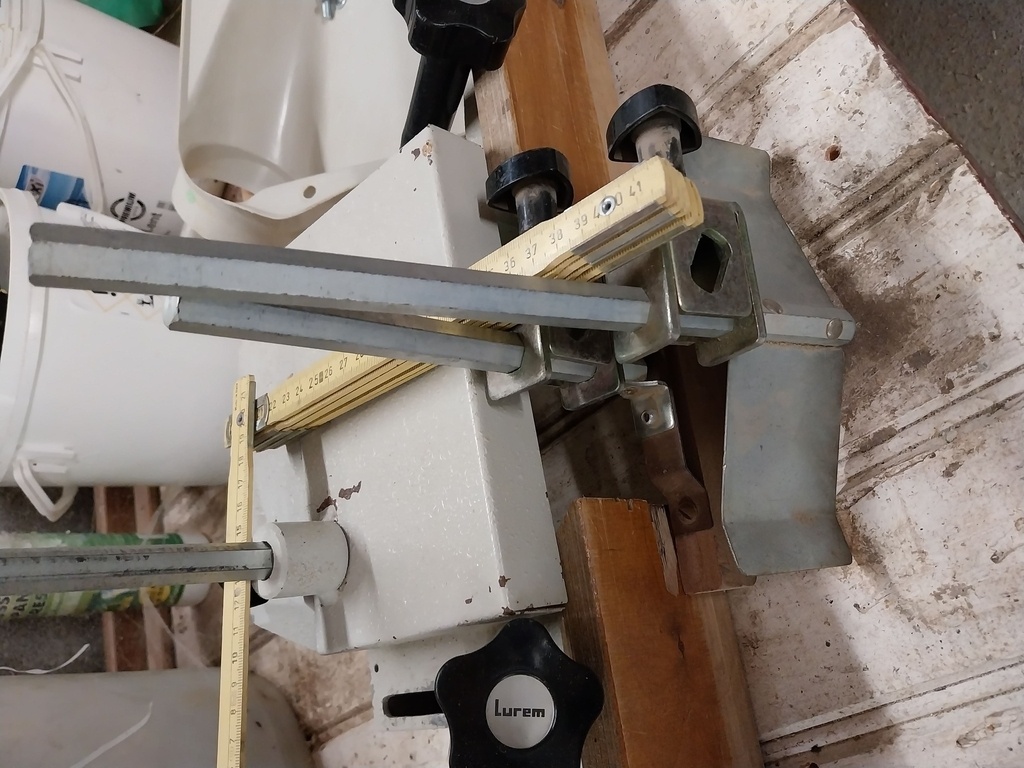

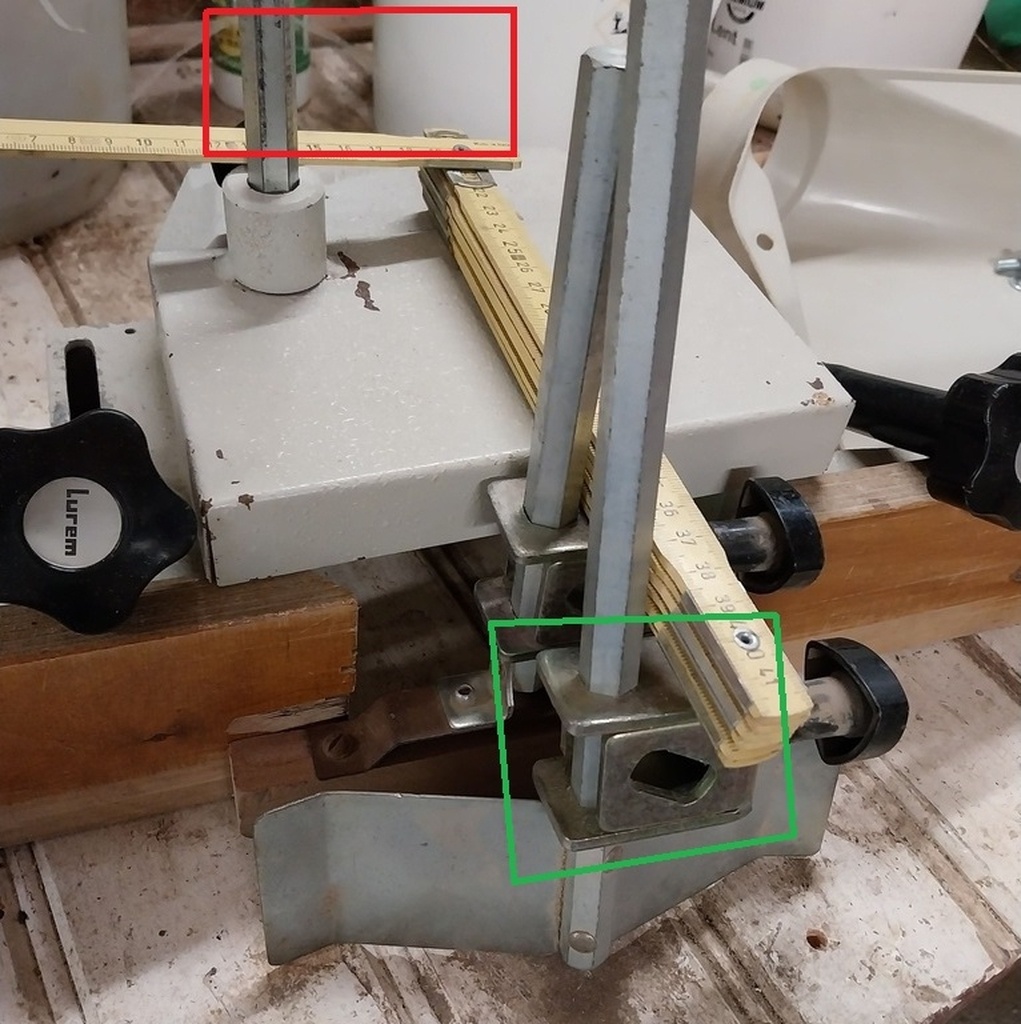

Est-ce que quelqu'un a une photo de la pièce d'assemblage des protection de toupie qui me manque dans la photo jointe. Représenté par un mètre plié à 90deg
Pour essayer de refaire à identique en bois ou tôle pliée.
Merci
7 réponses

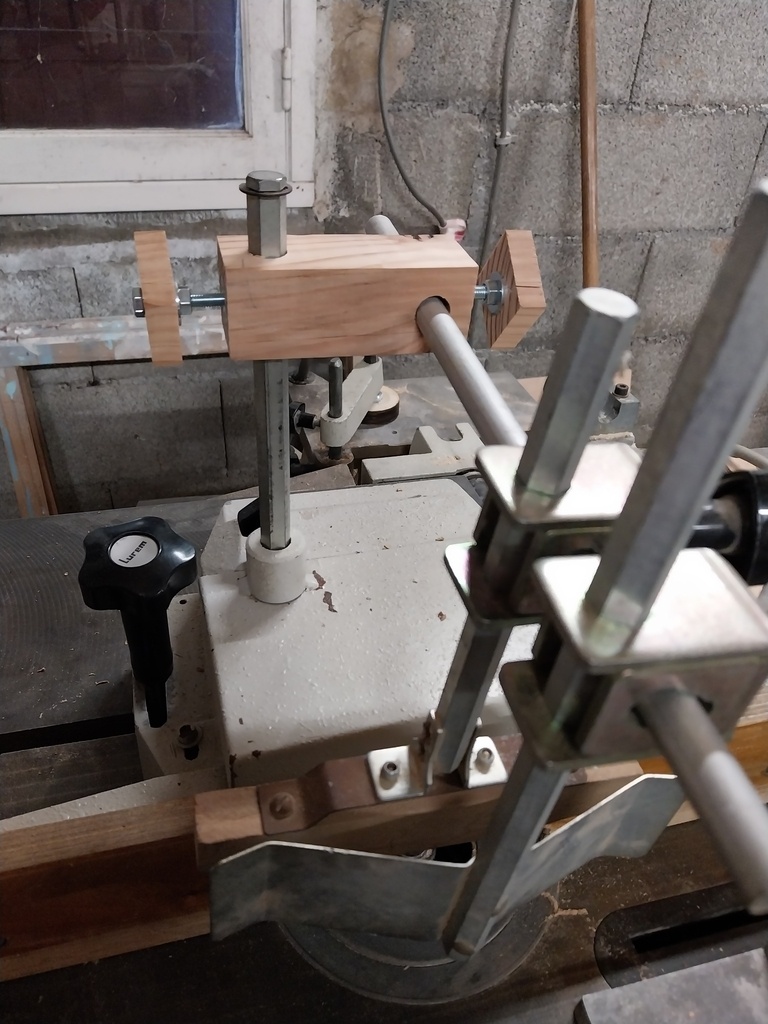

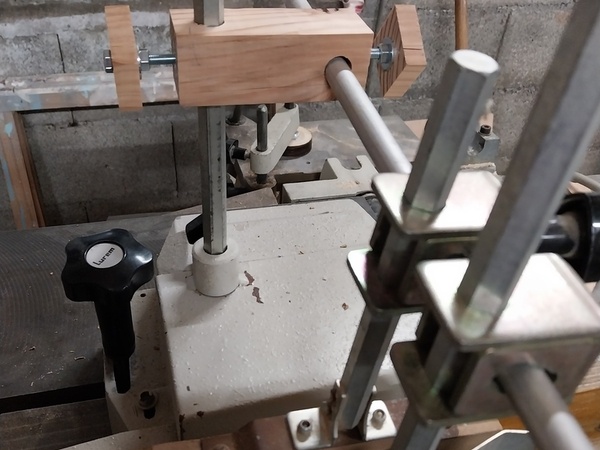

Bon un petit bout de bois, 4 vouiii plus tard, 2 gros wriiii et 2 petits fuiii
Voilà la pièce manquante.
Vais pouvoir toupiller avec un peu plus de sécurité
Bravo. En espérant que cette solution t'apporte satisfaction.
Je me dis, tout de même, que l'emploi d'un fer hexagonal avait pour intérêt d'éviter que les deux presseurs ne puissent tourner, autour d'un axe rond, lorsque tu pousseras les pièces dessous.
Si ça se produisait, tu pourras toujours meuler un méplat sur les zones concernées pour éviter le phénomène.
Je peux faire des photos dans le courant de la semaine, si tu ne t'es pas déjà lancé dans le bricolage ?
Bonjour, je viens d'ajouter la notice des accessoires Lurem C260SI. Section catalogues/outils.
A la fin du document il y a les presseurs de toupie.
Si ça peut aider...
C'était ma première machine... c'était en.... Houuuuuuuuuuu, et bien en 1981
Il te manque peut-être certaines pièces, d'après ce dont je me souviens, et ce que je vois sur ta photo.

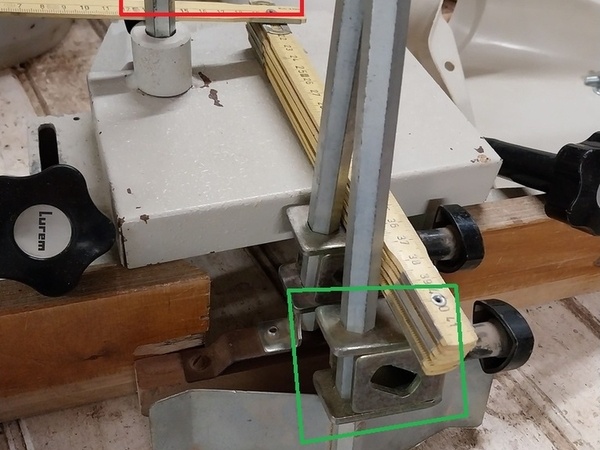

Une tige hexagonale, qui vient faire la liaison horizontale entre la tige verticale arrière et les deux noix de serrage des deux presseurs (en vert).
Et aussi une noix de serrage du même principe (ou peut-être même identique, je ne sais plus) à celle entourée en vert, et vient à l'emplacement en rouge. Elle fait la liaison entre la tige verticale arrière et celle horizontale qui manque (ou qu'on ne voit pas).
Merci pour les souvenirs !

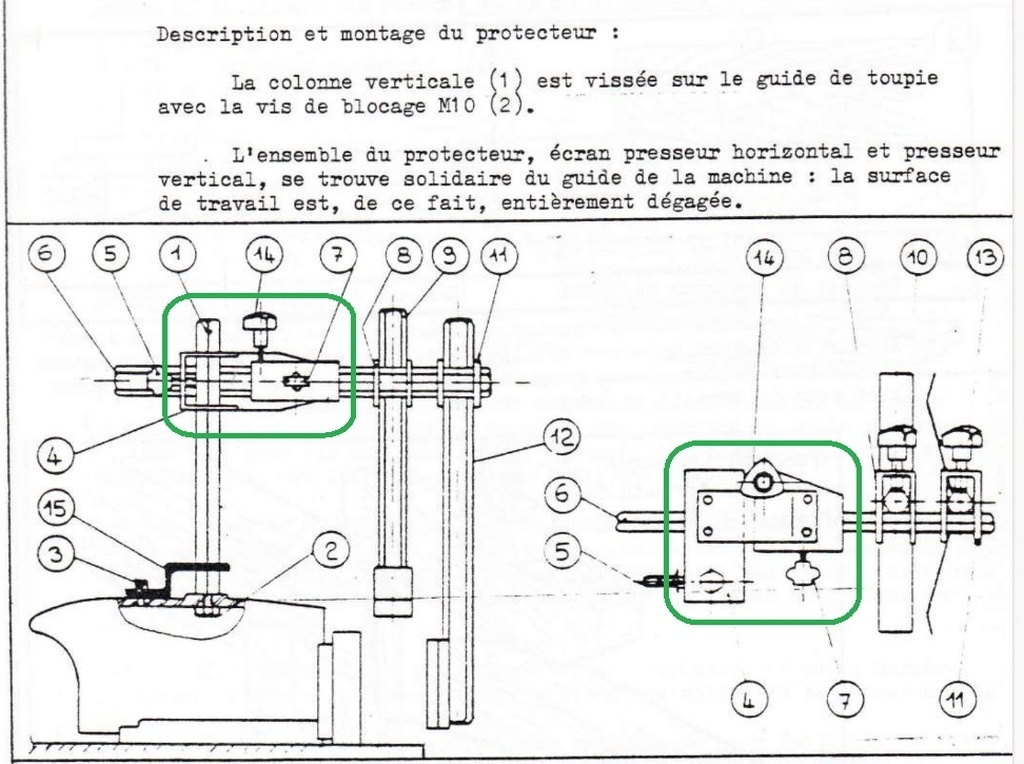

Ah et bien en fait, après recherche d'une notice sur internet, je vois (et je me rappelle) que la pièce manquante n'était pas parfaitement identique aux deux autres. Elle était en deux parties reliées entre elles par deux lames de ressort, ce qui permettait un réglage fin en hauteur par la molette 14.
Sinon, je connais quelqu'un qui en a acheté une, il y a quelques années. Je pourrai lui demander s'il a bien cette pièce, de m'envoyer une ou des photos, si ce schéma ne te suffit pas.
Oui si tu trouves un photo ça m'intéresse.
La tige hexagonale horizontale je dois pouvoir la remplacer par un bête profilé carré de 12, et fabriquer un assemblage un peu rudimentaire.

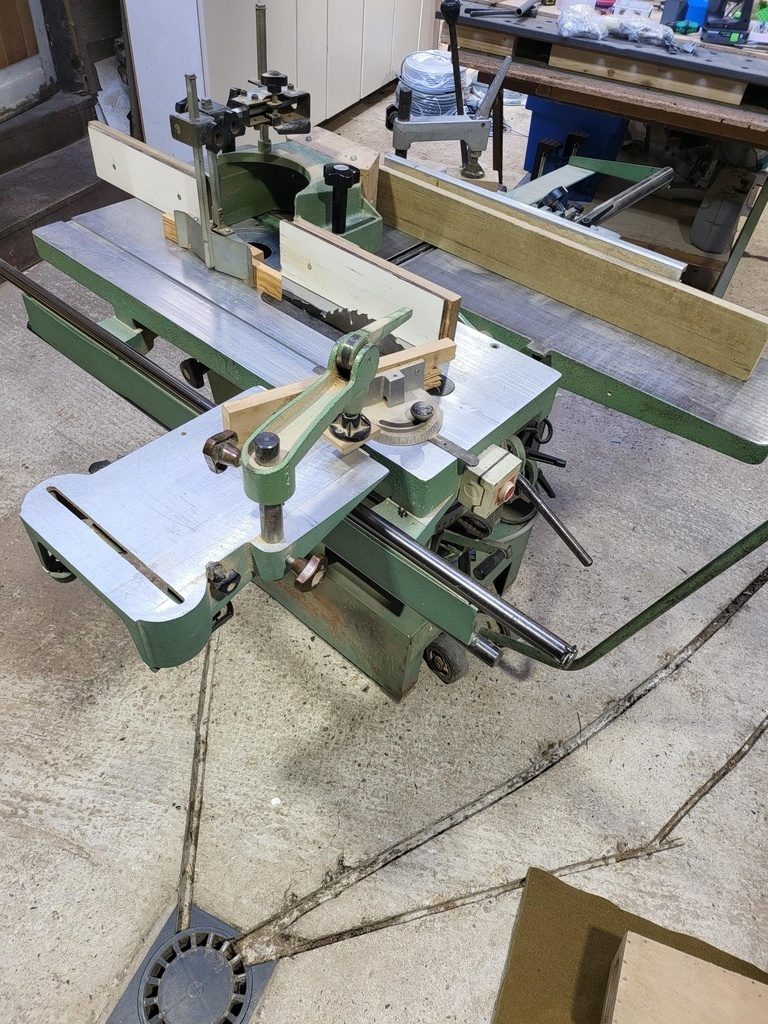

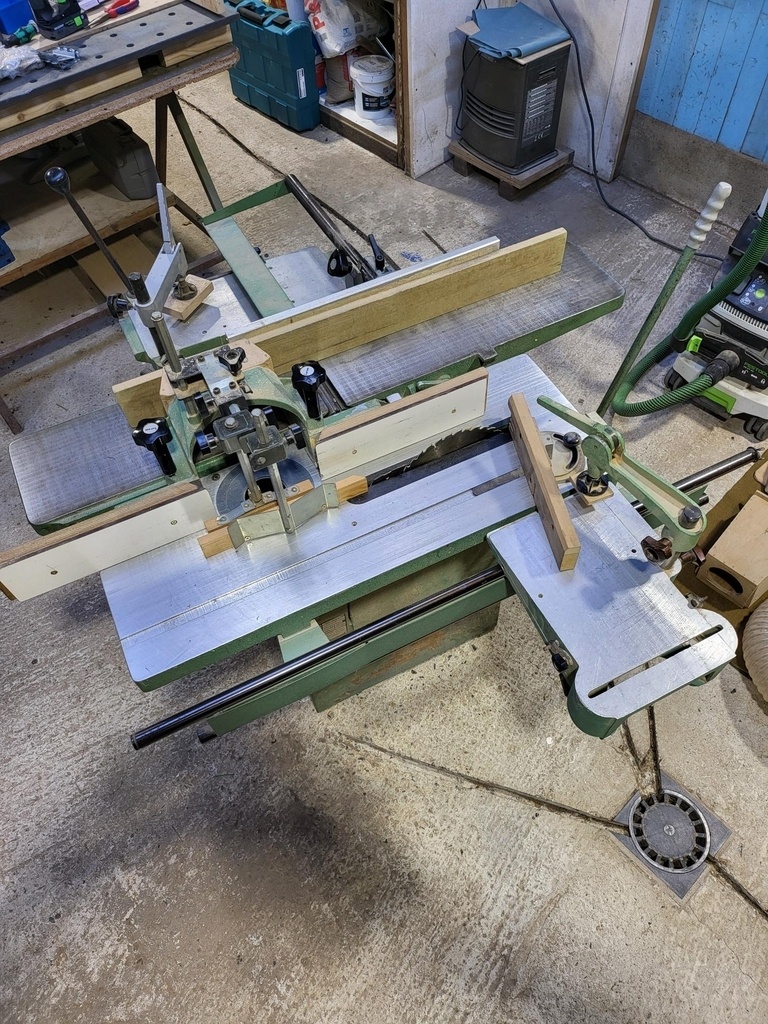

Un de ces jours je vais poster l'ensemble des photos de la remise en route de la bebete
Je vais lui demander... En espérant qu'il ait ça... et qu'il le retrouve, dans tout son merdier (on peut difficilement appeler un atelier tel que le sien, par un autre qualificatif
)
Je te dis, s'il retrouve
Bonsoir TractDebutant

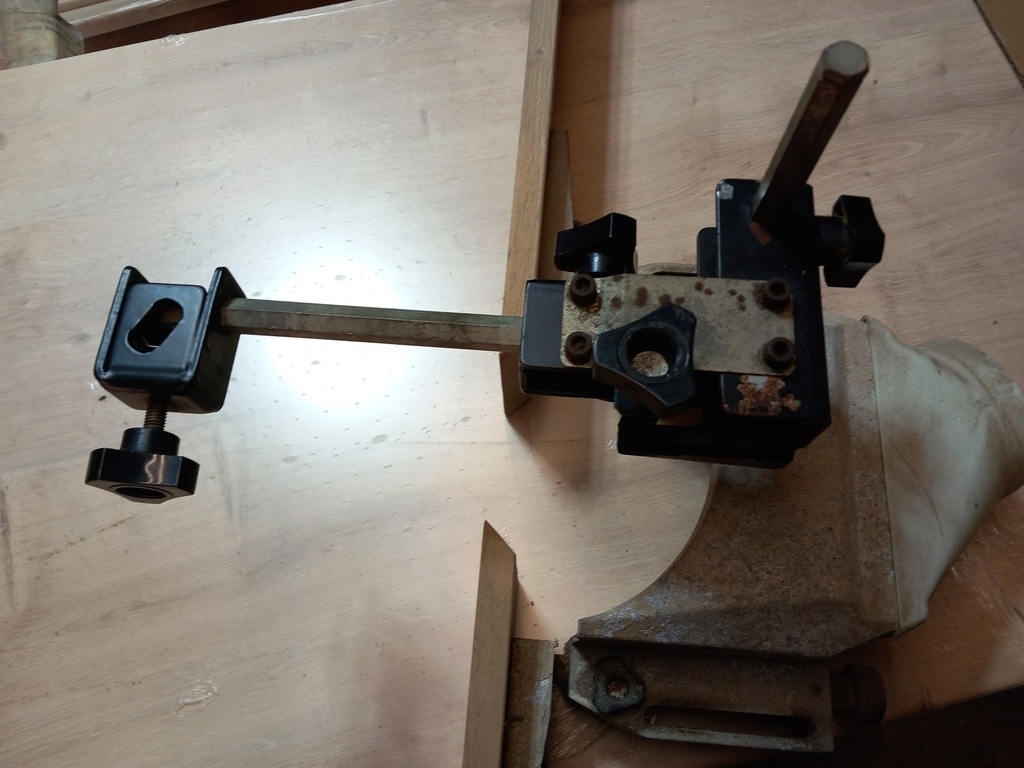

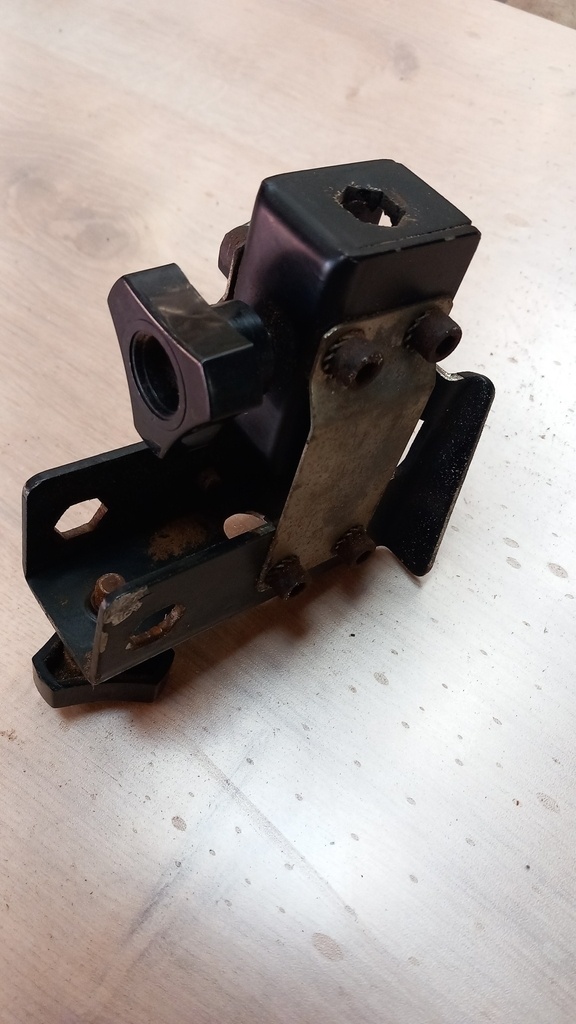

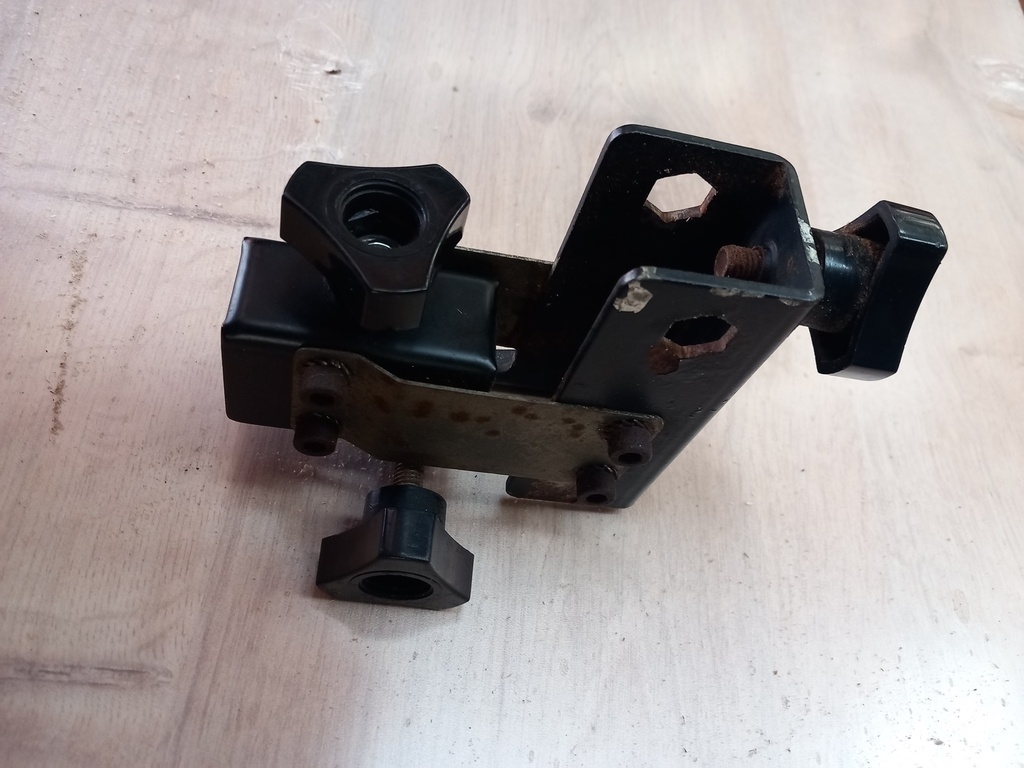

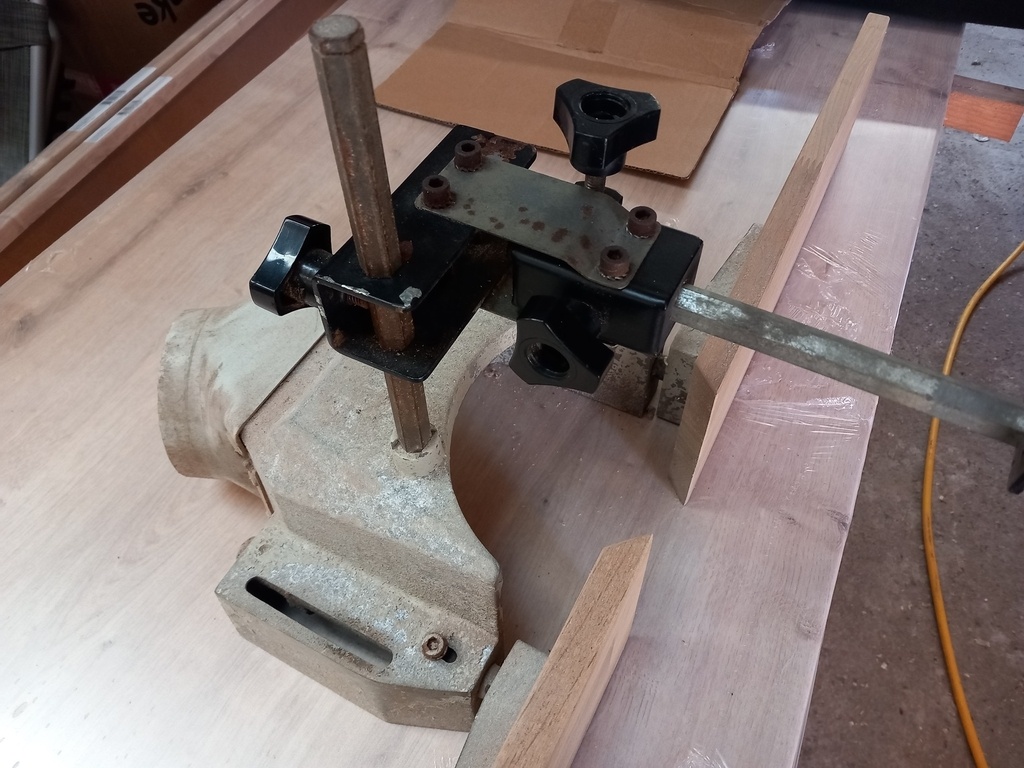

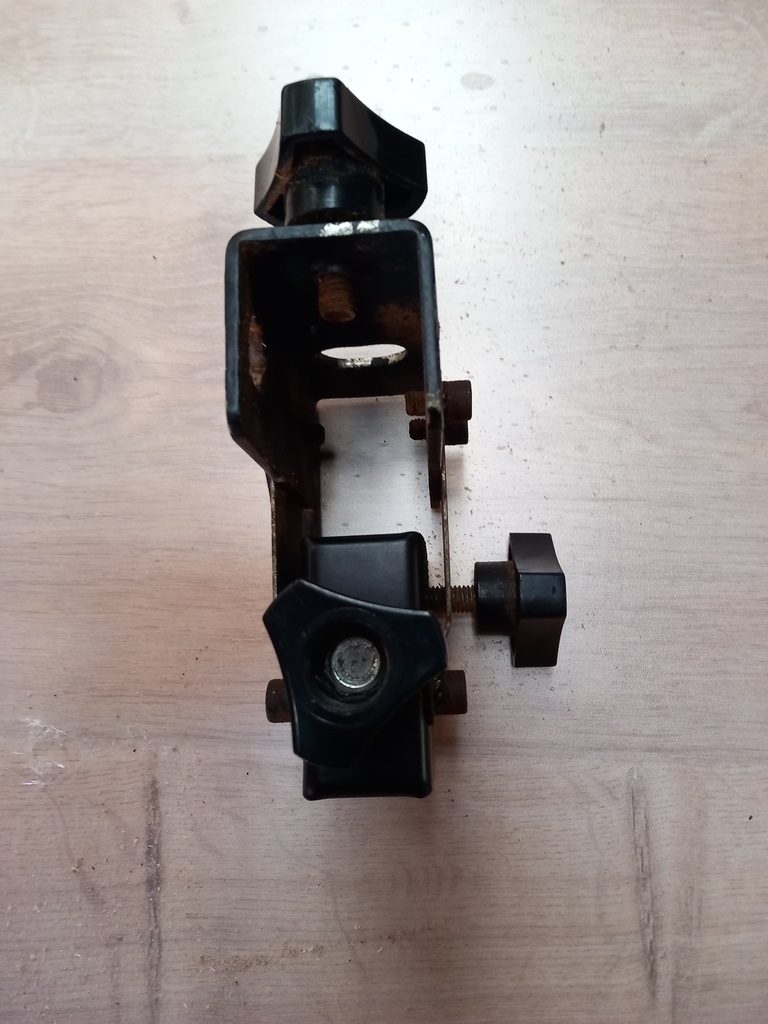

J'ai fini par passer mon ancien collègue qui possède encore une Lurem C2100.
Alors cadeau... en espérant que tu puisses t'en inspirer
C’est comme chez kity j’imagine:
leboncoin.fr/a...lage/2699467875
Avec les notices techniques peut-être ?
passion-usinag...926-lurem-c2100
usinages.com/a...600-pdf.133286/ sur une c2600 ça a l'air semblable.
pluspourlebois...Lurem C2100.pdf
