Bonjour.
Lorsque je dois ajourer un panneau je me pose les mêmes questions.
Dans ce cas l'esthétique au niveau des coins avait peu d'importance.

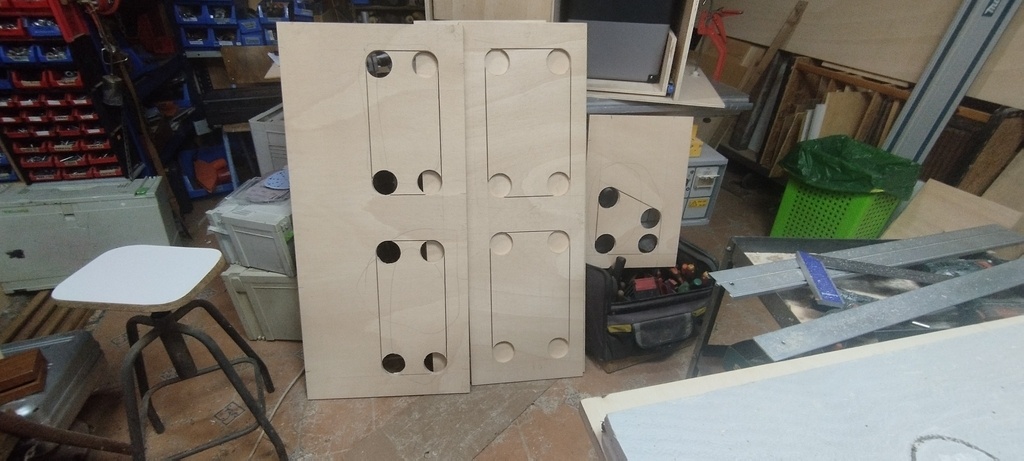

J'ai donc choisi une scie cloche de 70, pour faciliter l'afleur (plus le diamètre est élevé, plus facile se fait la jonction avec la scie).
Puis scie plongeante.
Et ensuite, limer, poncer, car il n'y a rien a faire, je parviens rarement a un afleur parfait

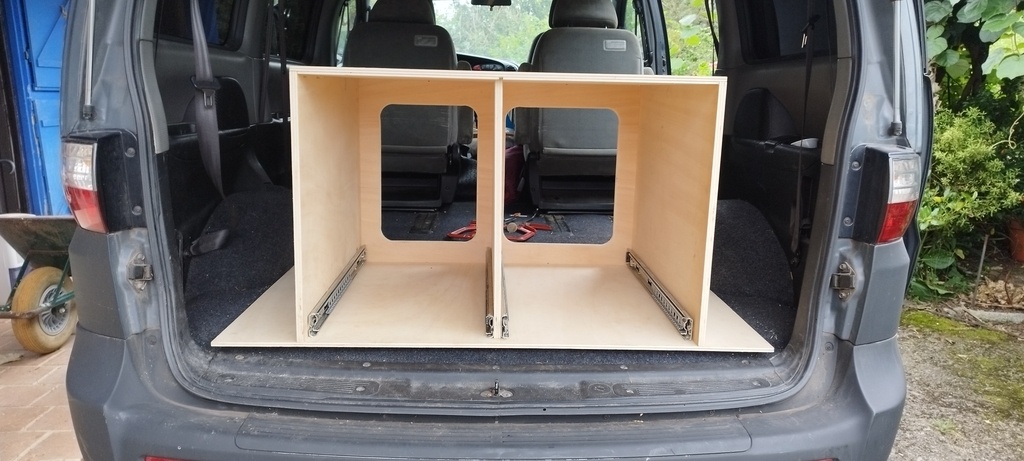

Plus de 2h pour 8 ouvertures.
Pour un coin plus serré c'est pire..
Pour une poignée de 10*3cm j'ai fait un gabarit une fois pour toutes, mais dans ce cas ci elles sont toutes différentes, et ce n'est pas non plus un truc que je dois faire souvent.

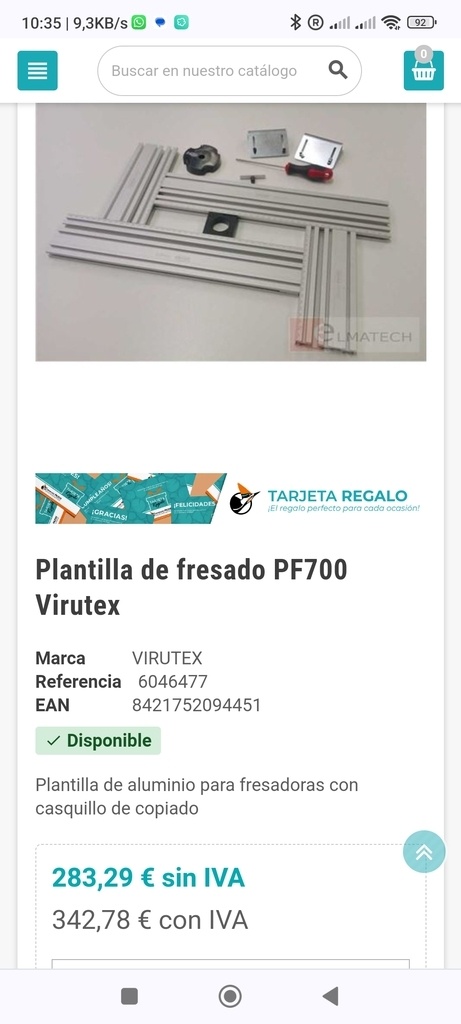

Je pense acheter un gabarit réglable, ceux de Virutex ont fait leurs preuves, mais avec un côté inférieur a 400mm (moins la largeur du guide, la bague a copier).
Trop cher, mais surtout trop court.
J'ai vu ces gabarits sur AE.
Mais je ne sais pas que penser.

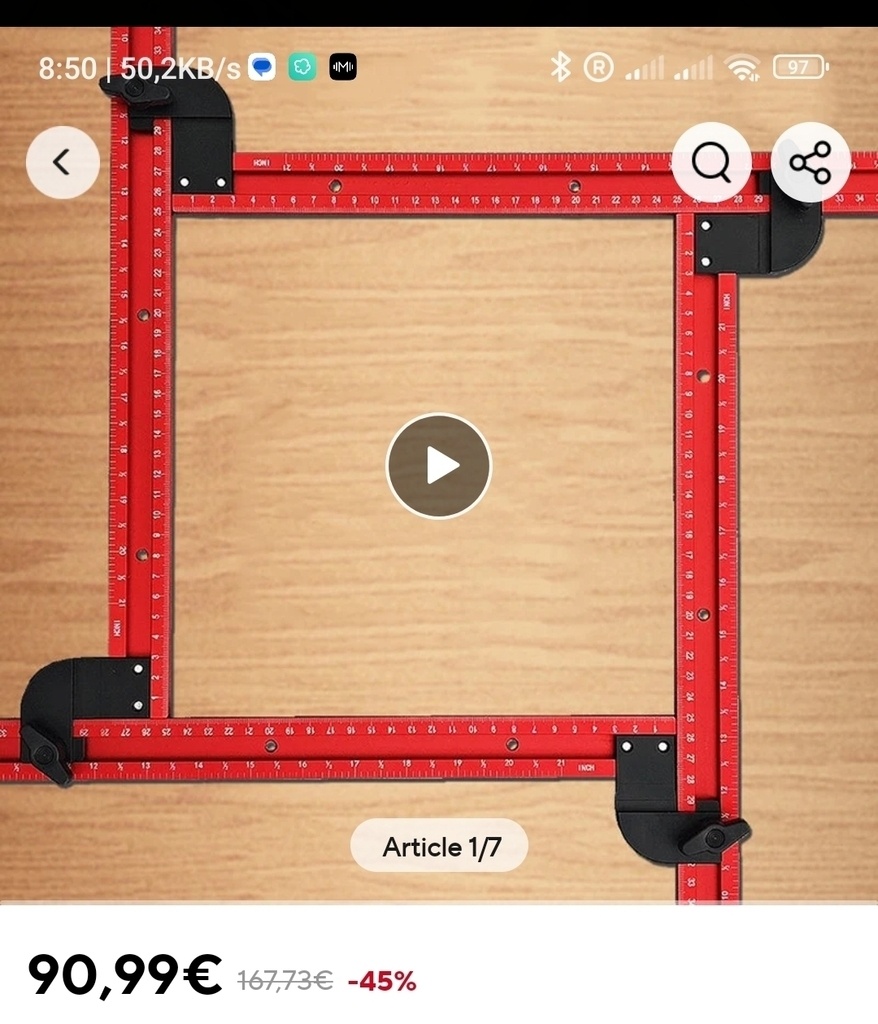

Le rouge est grand mais etroit avec ses coins en plastique...

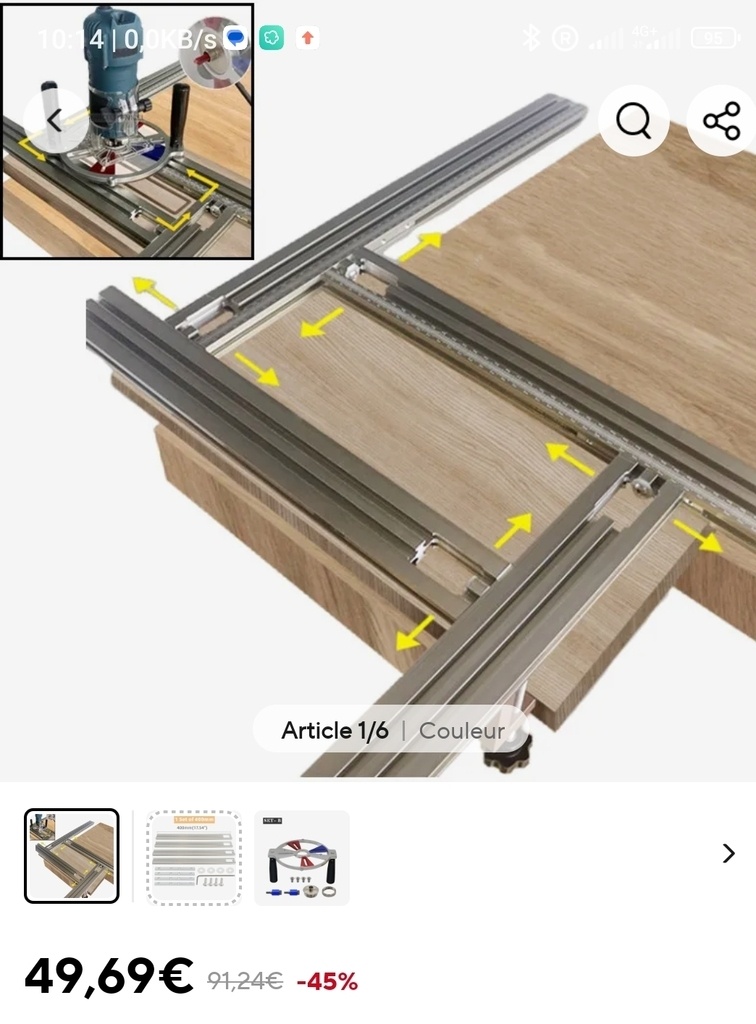

L'autre avec serres joints, mais un réglage a vis allen, que je crains galère..
Ça serait pour utiliser avec une petite afleureuse (Makita 710w), posée directement sur le bois , donc sans le problème du balancement.
Auriez vous un retour, un conseil ?
Merci
4 réponses
Se fabriquer un gabarit comme la vidéo ci-après, simple et peu onéreux :
m.youtube.com/...h?v=ekIi6Y3CJrM
Certainement le plus simple des "like Festool ", que l'on voient sur le Net, 4 planchettes 4 tasseaux 4 inserts et 4 boulons/rondelles . Il faut juste une defonceuse ou affleureuse
Aah, ça ca me plait bien merci.
A mon avis pas aussi simple que le vidéo (comme d'habitude), mais il doit y avoir moyen d'arriver a un bon resultat en s'appliquant.
Jaime bien l'idée de la semelle et du rebord en deux pièces, ça simplifie ce que j'imaginais .
Je vais y penser.
Perso je m'en suis fait un avec des profilés alu et des petites équerres adaptées au profilé. Ça coûte pas grand chose et on se rend compte que les fabriquants qui vendent ça à plusieurs centaines d'euros se foutent vraiment de nous.
Merci Erebor !
Tu pourrais passer une foto, ou me dire quels sontbles profilés et équerres ?
Je me demandais ou ça se trouve.
Boiseux amateur ,et metalo juste un peu mieux que médiocre...
J'ai commandé chez motedis
J'ai pris le profilé 20x80 rainure I type 5 après il y a d'autres dimensions à toi de voir
Avec ces équerres pour éviter les déformations
Ne pas oublier les écrous qui vont dans les rainures du profilé là à toi de choisir le diamètre de taraudage (pareil bien prendre du 20 I type 5)
Super site merci.
Donc les coulisseaus dans le rail, ce que je ne visualise pas ce sont les jonctions, ou se place la vis , les équerres ?
Tout reste dans le même plan ?

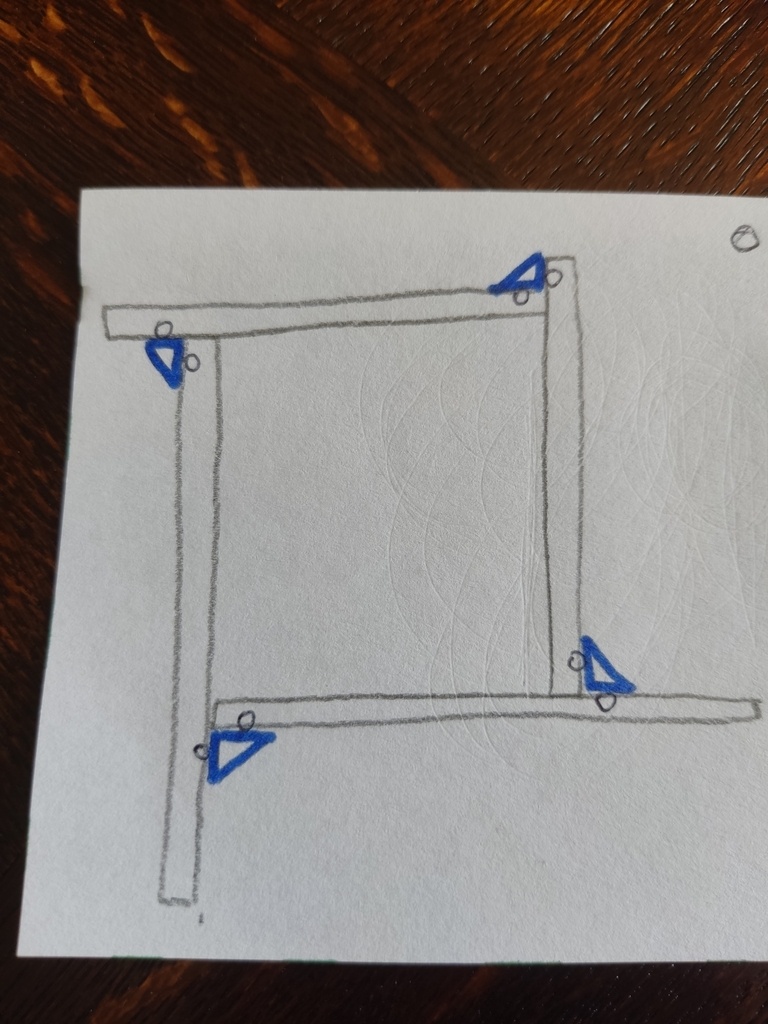

Petit schéma vite fait :
- En gris les profilés
- en bleu les équerres
- les ronds ce sont les écrous à insérer dans les rainures des profilés (tu peux en mettre 1 ou 2 par côtés d'equerres)
Les vis passent à travers les équerres jusque dans les écrous dans les rails.
Pour régler il faut déserrer les vis
Le tout se fait dans le même plan donc rien ne depasse
A beh oui.
J'ai pas l'air con
Pourtant j'avais rien bu !
Et toi tu penses qu'il faut 2 vis ou une seule suffit grâce au coulisseau?
Pas par economíe, mais je préfere regler 4 vis que 8
En tous cas un grand merci pour le croquis et le lien !
Baudet les écrous coûtent pas cher donc commandes en pour l'option maximale et fais des essais avec 4 et si c'est pas assez rigide mets en plus'm. Moi j'en ai que 4 et ça suffit mais je reste sur des dimensions modestes
Baudet je viens de penser à un truc mais si tu fais ce genre de boulot régulièrement tu pourrais imprimer en 3d (ou faire ça en bois) un coin qui se calerai dans la rainure du profilé et qui te donnerai l'arrondi des angles. Tu pourrai t'en faire un jeu avec les angles les plus représentatifs comme ça tu pourrais faire tout l'usinage en une fois avec un minimum de réglages...
Erebor les coins arrondis sont dus a l'utilisation d'une scie cloche, pas a un besoin.
Mais c'est a garder en memoire.
Pour l'instant, j'essaye de m'inscrire sur le site, tout d'abord j'ai du finir par accepter un mdp tarabiscoté, le "mien" n'étant jamais accepté (soi-disant différence entre le premier et second...).
Mais ensuite comme pays, je peux choisir France métropolitaine ou France métropolitaine... alors que le code postal m'a donné de suite le nom du village (en Espagne).
Désespérant...
Je m'y remettrai plus tard.
En plus au bout dun certain temps d'inactivité la commande disparaît
.
Un peu la machine a gaz..
Tu peux faire un gabarit pour seulement les angles arrondis
La même méthode mais au lieu de limer la jonction entre le trait de plongeante et le trou, tu place un gabarit qui appuie sur les parties coupée à la plongeante, quitte à décaler légèrement le trou de scie cloche vers l'intérieur.
Oui c'est un bonne piste.
Mais en fait je n'ai pas besoin systematiqurment de coins arrondis. Je l'ai fait juste plus le diametre est consequent, ça me semble moins fastidieux.
si vous avez une défonceuse, c'est possible de faire un gabarit avec juste des planchettes et des vis, et d'usiner la découpe entièrement à la def, avec une bonne mèche. Pas forcément simple de faire un gabarit ajustable, mais pas très compliqué de recouper des planchettes à la bonne longueur pour chaque gabarit. quitte à garder deux planchettes plus longues, qui elles restent, et deux plus courtes sacrificielles qu'on recoupe ou remplace pour changer de dimension. et ça fonctionne aussi pour la scie cloche, j'imagine.
Merci Timothée Delay !
J'avais aussi pensé a un truc comme ça, mais je trouvais que ça me prendrait autant de temps, puis il ya toujours l'aspect fixation, quand on est loin d'un bord...
J'ai hésité mais ne me suis pas convaincu, a la fin je suis revenu a la scie cloche et plongeante.
Peut-être a tort.
