Bonjour.
Je dois aménager une camionnette.
La cuisinière se trouvera dans un tiroir sortant a l'arrière.
Donc je réfléchis a des solutions pour avoir des appuis afin de poser les choses comme le sel, l'huile, le couvercle...erc , toujours inconfortable en camping.
Comme j'ai la place verticalement j'envisage de faire un tiroir a double fond.
Dans ce double fond je voudrais placer deux tablettes pivotantes a chaque coin.
Qui pourraient sortir soit devant, soit sur le côté.
En théorie c'est bien beau, j'ai eu l'idee cette nuit et j'étais tout content tout fier avant de pouvoir enfin m'endormi comme un ingénieur ingénieux.
Mais le café du matin, m'a ramené a la réalité de l'artisan et je bute un peu sur l'aspect pratique .
Je ne peux pas y passer des heures, il faut que ça reste solide (je déforce les coins), et leger car le meuble ne sera pas fixé et devrait pouvoir etre monté/démonté facilement
Je me demandais plusieurs choses.
Sachant que je vais utiliser du contreplaqué normal de 15 pour les montants, je me demandais si du 10 serait suffisant pour le fond sachant qu'il devra supporter le poids de la tablette par en dessous lorsque ouverte elle sera en porte a faux.
Et justement, quelle distance D laisseriez vous pour ne pas forcer sur le pivot ?
Je pensais laisser 2 mm de jeux entre tablette et fonds, est-ce de trop?
Ensuite vient le pivot.

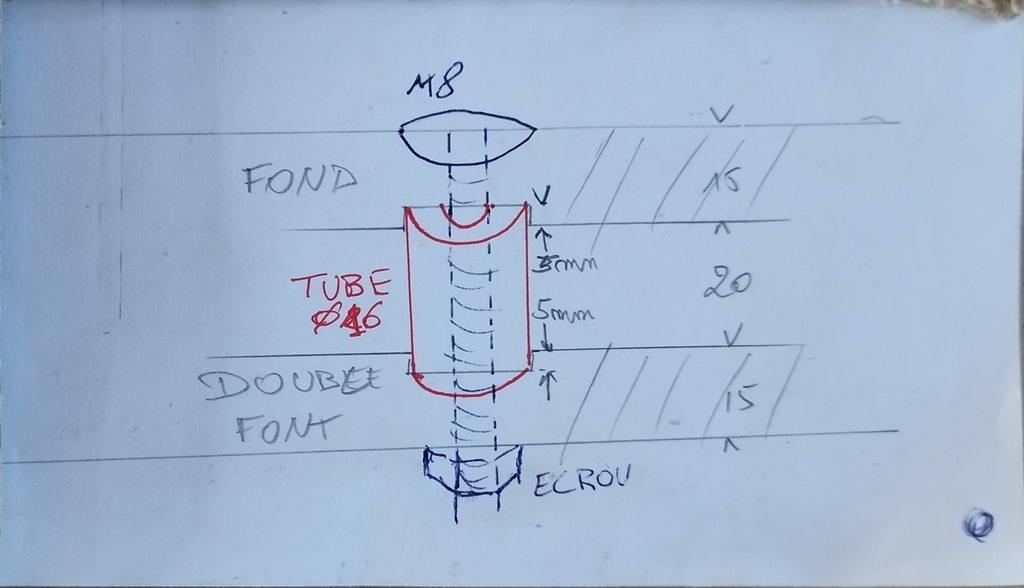

Edit : comme l'entaille fragilise le coin, je vais emboiter un tuyau de 16 entre les fonds, placer deux rondelles et serrer avec une vis a tete ronde et collet carré.
Et enfin il faudrait que ça calle pour ne pas sortir. Si ça ne sortait que dun côté ca serait simple mais des deux sans faire de marque dans le tiroir je cale.
Cest le point d'interrogation sur le dernier croquis.
Beaucoup de petits détails qui me trottent dans la tête. Je suis en brainstorming mais tout seul .
J'écoute toutes les idées même les plus farfelues, c'est comme ça qu'on avance.
Donc contreplaqué, leger mais solide, facile (pas trop compliqué) a mettre en pratique.
Je suis plus bois que métal , mais quand il faut il faut (pour le pivot, les loquets..)

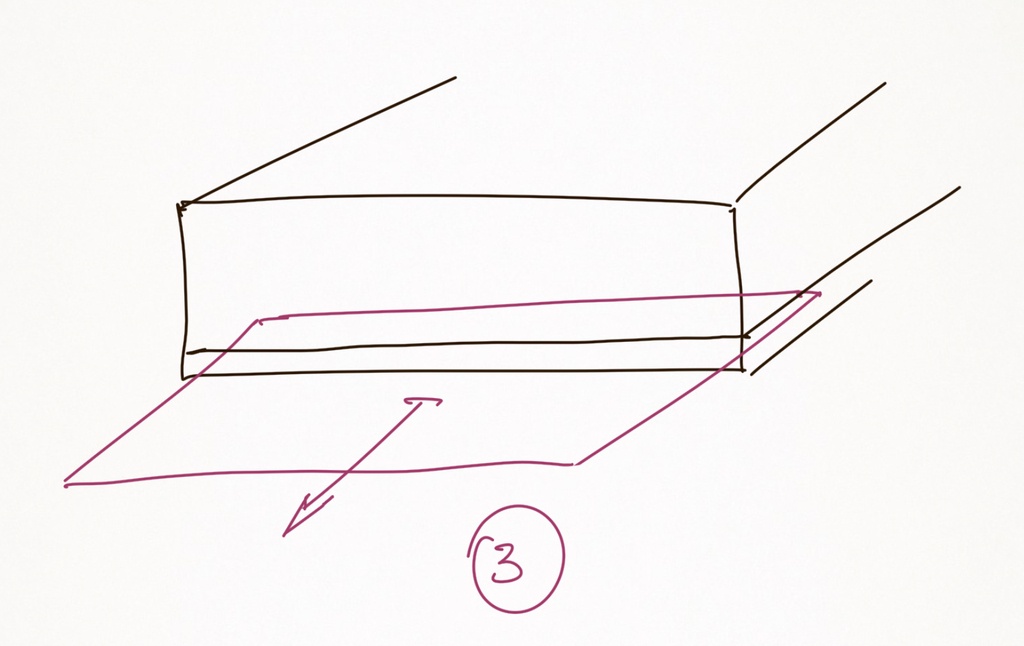

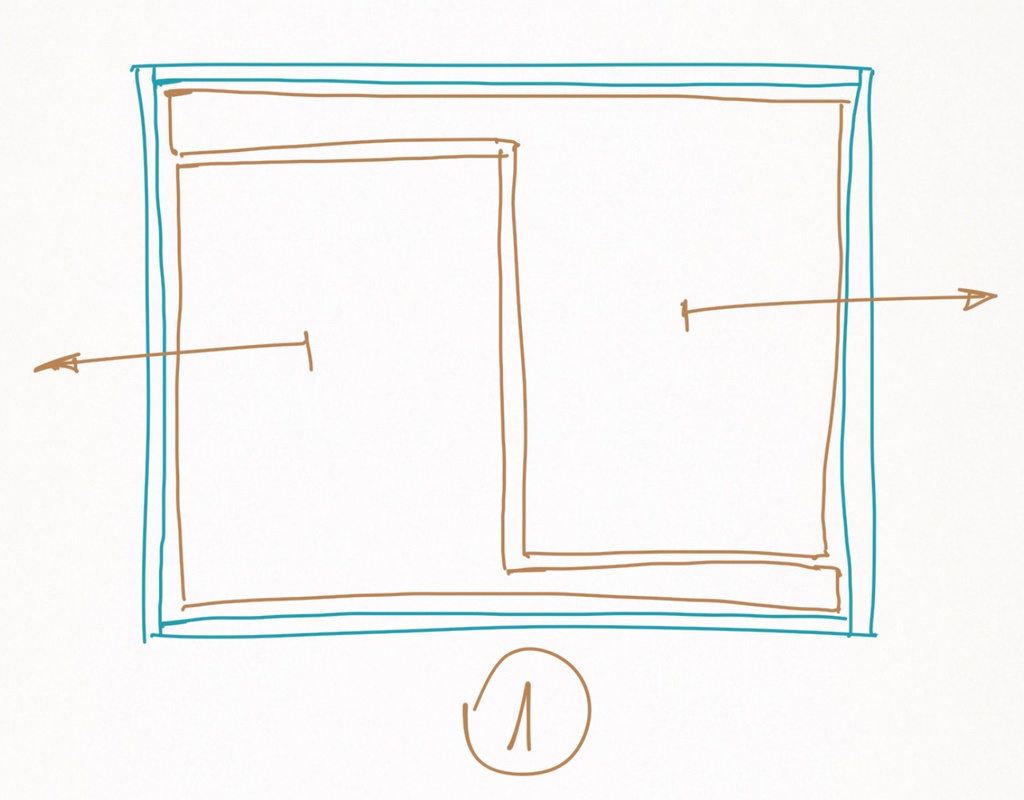

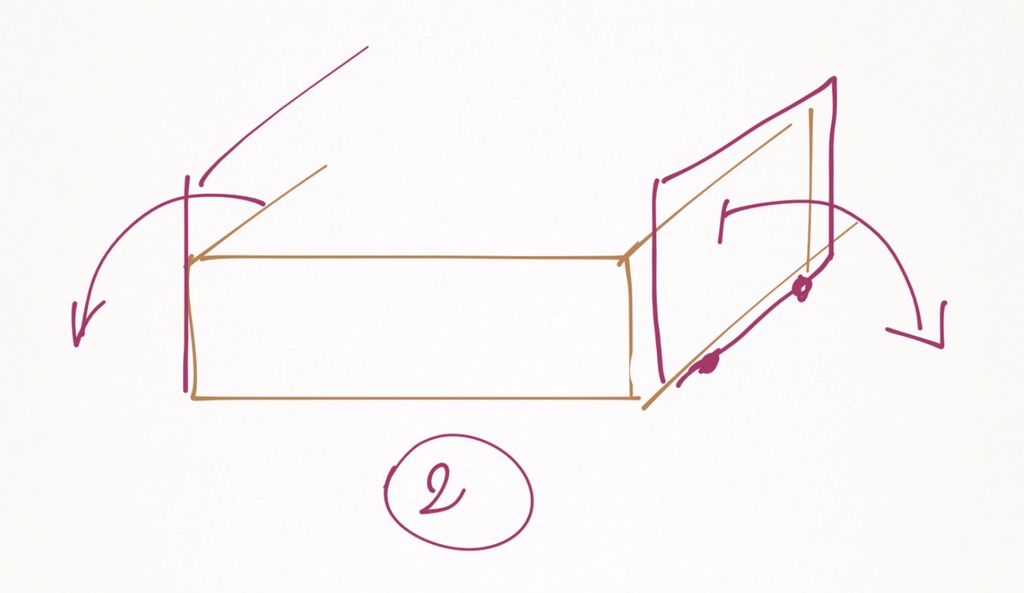

Edit: Les deux premiers croquis sont une vue de face.

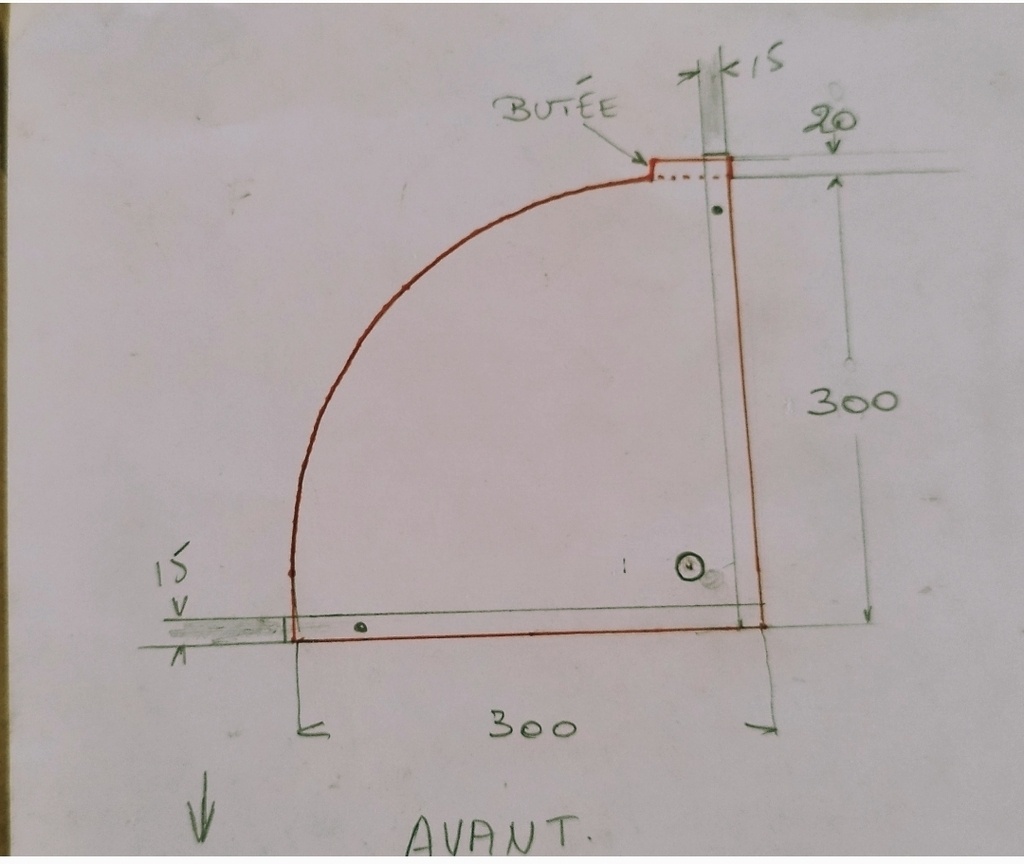

Le troisième le pivot.

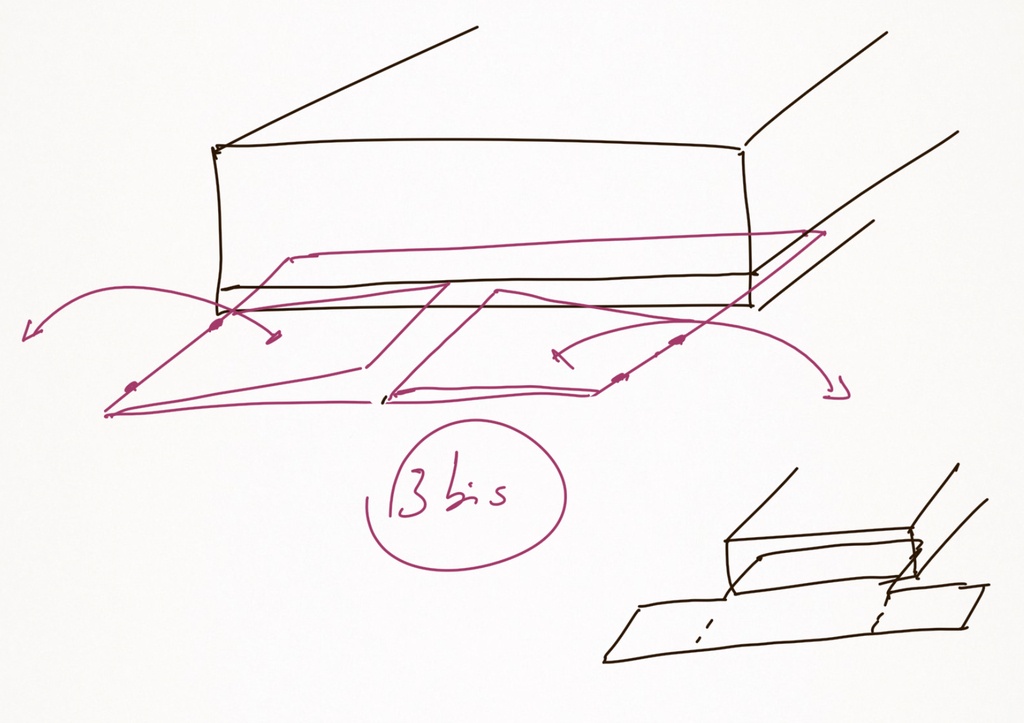

Ensuite ce sont des vues den haut.

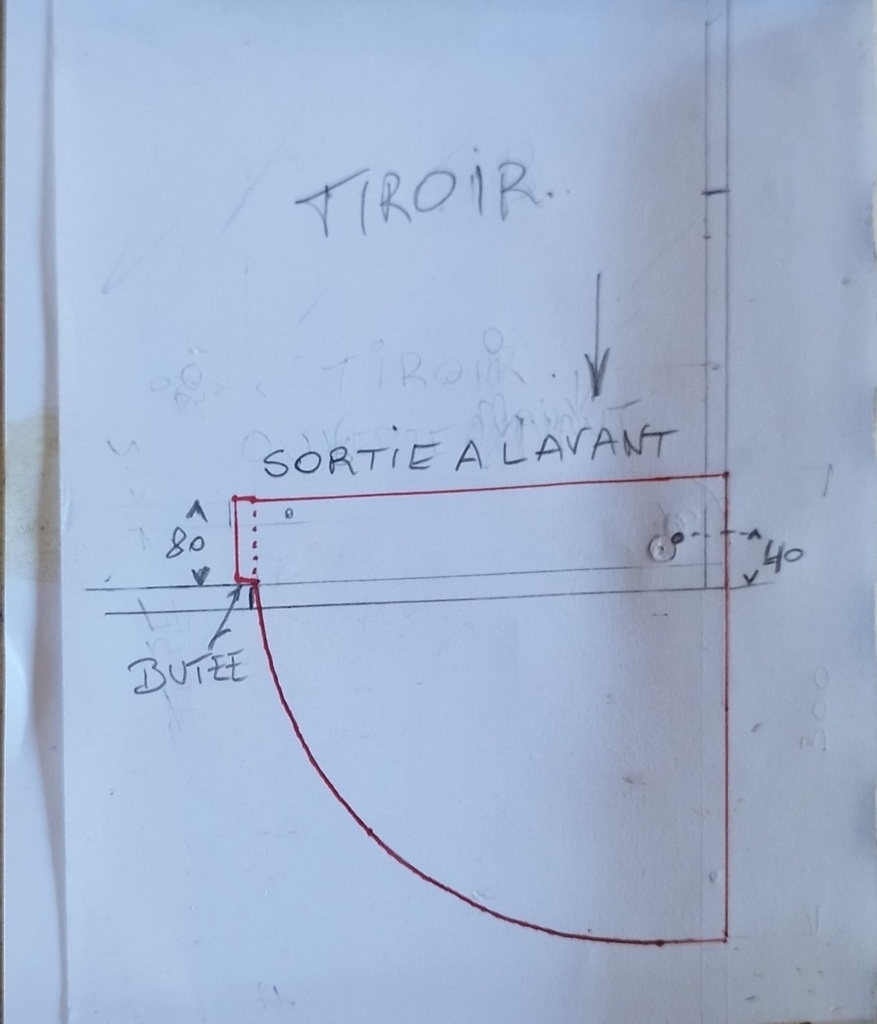

Je n'ai dessiné au crayon que les coins du tiroir, en rouge la tablette avec une butée.

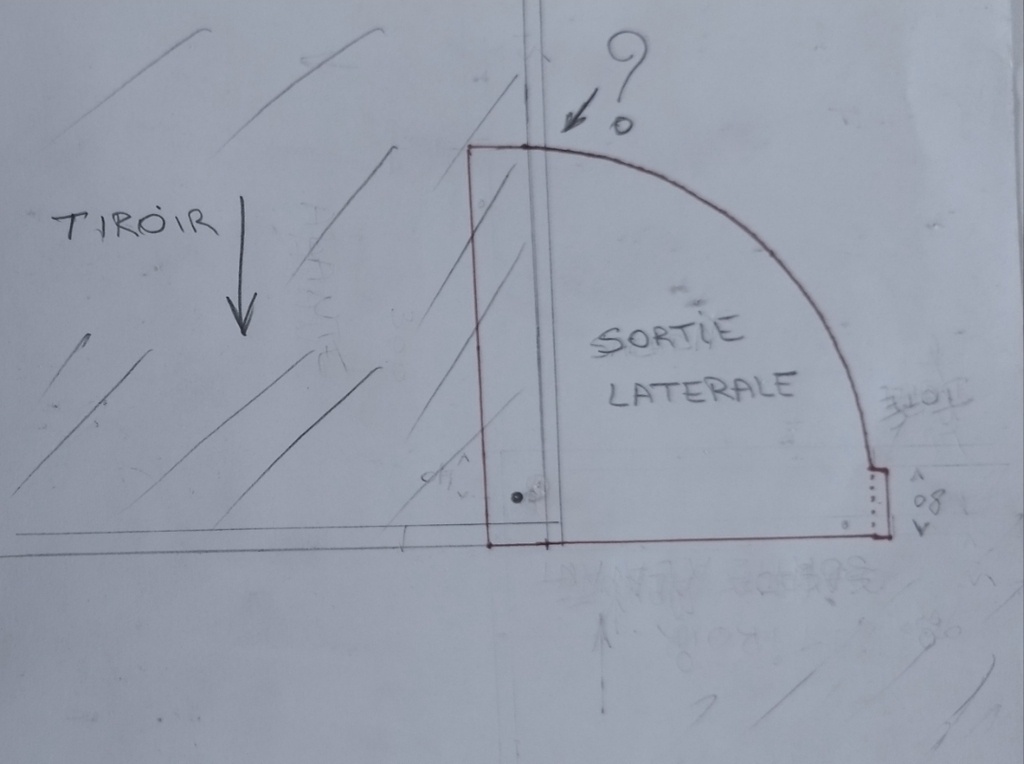

Le ? : je cherche un moyen de caler la tablette latéralement
Merci a tous
Mis à jour
3 réponses
est ce obligatoire que tes étagères pivotent? pour quoi ne pas faire des étagères ou 1/2 étagères sur coulisses qui sortiraient sur 2 voir 3 cotés? le problème de la résistance du CP de 10 ne se pose plus, plus simple à réaliser et ça ne pèserait pas beaucoup plus.
Bonjour.
Obligatoire non bien sûr.
Dans ce cas ça serait bien pratique.
Croiser des coulisses ?
Elles vont se chevaucher
Ça m'oblige a grandir le double fond entre autre.
comme tu disais qu'en hauteur tu avais de la marge, ....
sinon, tu as penser a faire un couvercle ou 2 sur ta cuisinière qui se transforme en étagère quand tu l'ouvre.
Oui j'ai une certaine marge.
Mais d'autres contraintes qui font que ces coulisses qui prennent toute la largeur vont gener parfois.
En faire des demies, cest rajouter des coulisses, de la main d'oeuvre (fuxer des coulisses dans un double fond) et ça va occulter le bas du tiroir.
Je voudrais juste trouver une idee pour bloquer les tablettes pivotantes.
Le truc de l'etagere par contre ca m'interesse.
Je vais avoir de l'espace au dessus, entre le sommier (a 1,15m du sol) et la cuisiniere (1m maximum je pense ).
Je vais tenter de remettre des croquis au premier post.
Bonjour.
As tu une idee de la façon dont sont faits les mecanismos de ces étagères ?
Ou leur nom?
Je choisirais un seul "couvercle".
Bonjour.
Ah c'est une bonne idée les abbatants!
Mais dans ce cas, le tiroir ne dépassant pas les 15 cm, et avec les coulisses de 40 malheureusement il reste trop peu .
Les tablettes ça oculte trop.
Il y'a un tuyau de gaz et une bouteille dans le tiroir dessous.
Et il faut un débordement a l'avant.
En cas d'arrêt sur la route par exemple ils ne sortiraient pas le tiroir a fond.
Il y'a une remorque/caravane derrière.
Du coup les latéraux ouvriraient mal, mais surtout empêchent l'ouverture du tiroir voisin avec le frigo !
Ah, tu rajoutes des contraintes à chacune des propositions. Pas bien.
Procédons par comparaison : quelle surface de tablette souhaites-tu ? Combien de surface obtiens tu avec ton système pivotant ?
Non non je ne voulais pas du tout rajouter de contraintes a chaque proposition.
Je voulais savoir quel jeu je devrais laisser, et comment bloquer la tablette pivotante.
La surface est nettement plus grande avec ces systemes entre 2 et 4 fois plus je dirais.
Je vais essayer de rajouter des croquis a la question .
Bonjour
Pas certain d'avoir tout compris ta question.
Je résume :tu fais un tiroir avec un double fond qui te permet une seconde ouverture par pivotement.
Le double fond sera en porte à faux et devra supporter son propre poids et la charge.
Je pensais qu'il serait peut être possible de faire deux tiroirs à étages. Celui du haut s'ouvre vers l'arrière (ou normalement) et le second s'ouvre latéralement. Il est porté par le premier.
Aujourd'hui il y a des glissières qui prennent la charge.
voilà ce n'est pas obligatoirement une bonne idée car j imagine mal ton agencement.
Bonjour.
double fond sera en porte à faux et devra supporter son propre poids et la charge.
Exemple :un tiroir de 15 cm.
4 côté de 140.
Un fond vissé dessous de 10.
Un espace pour la pkanche de 20
Un autre fond de 10 qui supportera la cuisinière et il resterait 10 cm de tiroir .

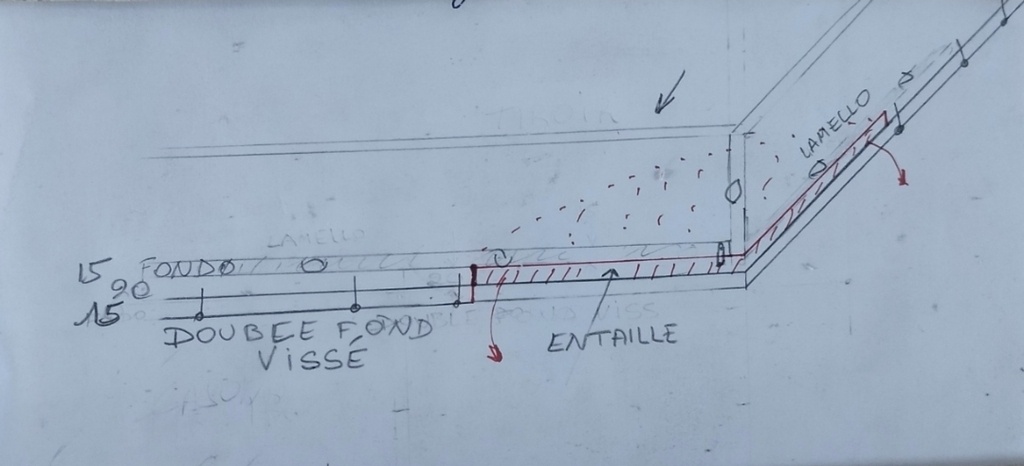

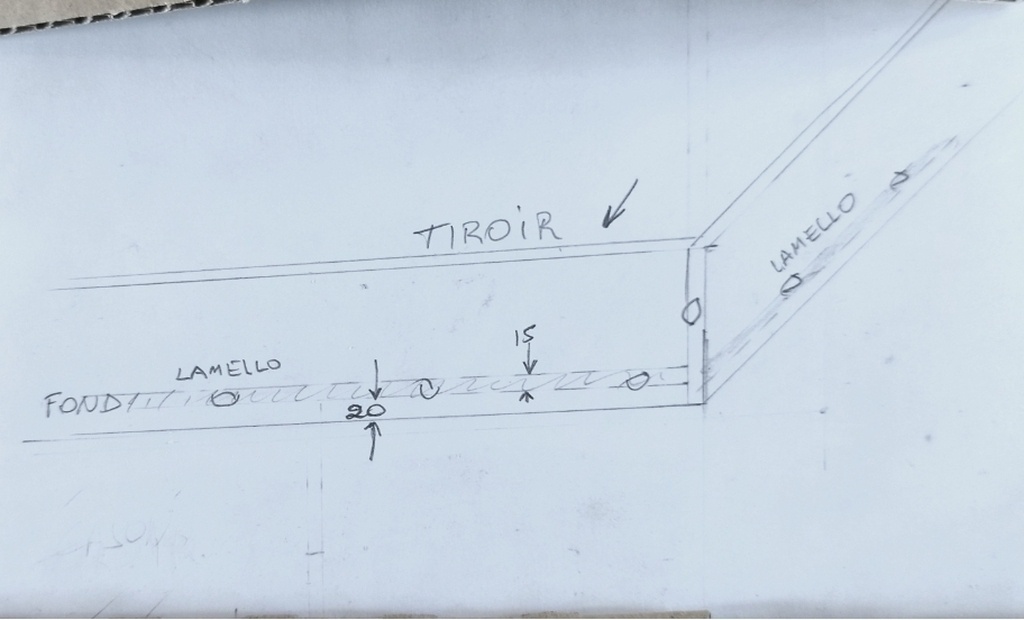

Une entaille de 20mm sur 300 dans les parois latérales et a l'avant.
Qui se positionne a ras des deux fonds.
Une tablette qui pivote vers l'avant ou latéralement.
Retenue ouverte par le pivot et le porte a faux.
Sans grand poids, une cafetière, le sel, des ingrédients...
Au grand max une casserole (que je déconseillerai, mais il faut compter avec)
Latéralement j'y avais aussi pensé mais l'agencement justement .
Le tiroir de la cuisinière est déjà un tiroir dans un tiroir.
Qui ne seront ouverts a fond (1,40m) que pour les grandes manœuvres (dejeuner , odeurs..etc) mais pas pour un petit en cas vite fait, sur la route, le matin..., et dans ce cas il n'est pas possible de sortir la planche.
Cela,le tuyau de gaz (bouteille dans le tiroir dessous), et la sortie d'un seul côté "si les tiroirs sont tirés a 1,40m", m'avait fait penser a ce systeme.
Pour le pivot, j'ai muri l'affaire.
Je pense utiliser un bout de tube avec , passer une vis a tete ronde et bout carré au dessus et visser en bas, je pense que ca renforcera le coin affaibli par les entailles.
Il me faut trouver ”le” tuyau dont le centre correspond a du M8 ou M10.
je trouve qu'un visuel de la situation générale aiderait a la compréhension du cas
on parle de tiroir et système dans des tiroirs comme avec cette recherche?
google.com/sea...me&ie=UTF-8
ca serait plutot quel cas?
il y a déjà quelque chose ou tu pars d'une caisse de camion nue?
tu ne t'aide qu'avec les petits croquis de ta question? les tiroirs si tu utilises des coulisses modernes c'est très précis, un plan aide bcp pour la réalisation, ou alors tu veux tout faire avec coulisses bois et pivot bois + parafine?
Bonjour.
Ce tiroir sera dans un module de deux tiroirs superposés de 65 cm
Et ce module sera aussi extraction totale de 70 cm a côté d'un autre tiroir de 70 cm aussi ou il yaura le frigo.
Il n'y a pas la configuration exacte dans le lien, mais oui ça c'va être un meuble/coffre a tiroir de ce style.
Avec sommier extensible dessus.
Mais peu importe, tout ça c'est du montage de glissières, lamello compartiment etc.
Je fais des plans a l'échelle (je ne maîtrise pas les outils informatiques) lorsque je suis décidé.
En attendant je cogite avec des croquis, une gomme, sur une serviette, une nappe...
J'ai pensé a ce système de tablette pivotante dans ce tiroir .
Il faut que cette tablete pivote, qu'elle tienne par porte faux prise en sandwich, qu'elle coulisse sans coincer (jeu de 2mm?) et qu'il y ai un système de butées pour qu'elle calle en position ouverte (soit laterale, soit en avant).
Ensuite le tiroir je le fixerai comme n'importe quel autre tiroir.
Merci
perso, avec le peu de jeu que permet les coulisses, les multiples idées et changement possible je modéliserai tout.
il faut aussi mesurer l'ép réelle du CP, il fait souvent 0,5 mm de plus ou moins que son nom.
Merci.
Mais je pense qu'on ne se comprend pas.
Une fois que je saurai quel système utiliser je ferai un plan avant de travailler.
J'attends les coulisses, et je n'ai toujours pas la camionette pour prendre les dimensions au mm.
Pour l'instant je cogite
Poser les coulisses, assembler les panneaux de CP, je pense gérer.
Je suis juste en manque d'idée pour fabriquer ce système.
Le pivot je pense avoir trouvé.
Pour le moment je bute sur un système pour caler la tablette sortie devant ET latéralement.
Ok, restons sur une tablette quart de cercle pivotante (dont je ne connais pas le rayon).
Epaisseur à définir selon la charge à soutenir (inconnue) et le type de matériau utilisé mais 8 à 10mm est probablement suffisant.
Axe de rotation : un simple tourbillon lisse en bois, collé dans le fond ou le double fond (indémontable donc sans le détruire).
Butées doubles pour une sortie bloquée vers l’avant ou latérale : un simple loquet en bois, venant s’insérer dans la tablette.
Jeu vertical nécessaire : le moins possible. Tout cela doit glisser mais rester en contact. On paraffine au besoin.
Bonjour et merci , j'aime bien le loquet je vais creuser
Hier j'ai changé les croquis et modifié le commentaire (en gras)
Je suis un peu perdu avec les blocs.
Le rayon est de 300 mm (4eme photo)
L'épaisseur de 20.
Je pense de cp marin de bouleau, comme le sommier, relativement stable.
Le jeu, je me demandais si 2 mm.
Le pivot ( 3eme foto) sera en métal avec une vis pour solidifier le coin au passage et encastré dans les deux fonds, qui seront en 15 (j'oublie le 10).
Sur le croquis le loquet est dans le double fond ?
Comment vois tu l‘accès?
Au dessus nous aurons la cuisinière, ajustée/calée dans le tiroir . Elle fait 35 cm de profondeur et couvre les tablettes.
Par contre j'ai prévu d'ajourer les fonds en 4, laissant les bords et un croisillon de 50.
Ce qui donne un accès pour bidouiller un truc, mais incomode pour l'usager.
Ça serait bien que ce soit à sa main, intuitif.
Re bonjour.
J'ai repensé au loquet sur le tiroir.
Je ne pensais qu'à quelque chose sur la tablette
Pour la discrétion.
En règle générale je cache le fer.
Mais pourquoi pas?
Déjà ces coulisses spéciales, solides, bloquantes, énormes, aux leviers plastifiés a l'avant étant si présentes...
Je peux faire deborder la tablette de disons 10 ou 15 mmm.
Ca permettrait en plus de l'agriper avec un onglet dessous

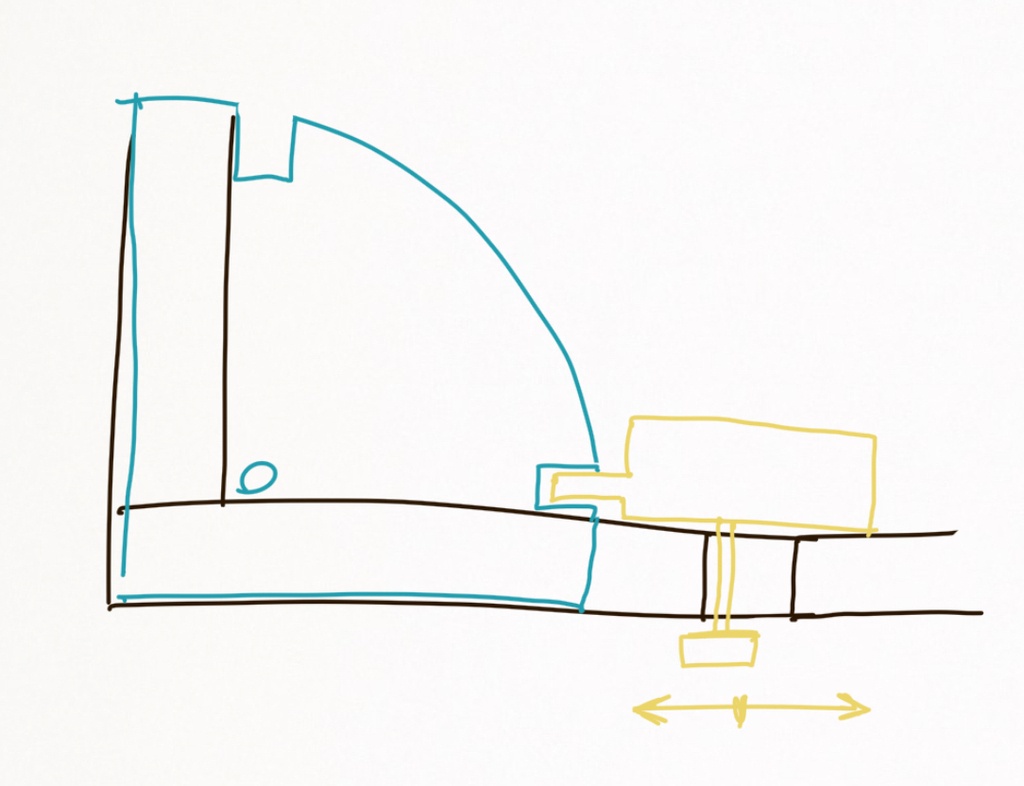

Je peux y forer des trous et placer une tige sur la face avant en guise de verrou-targette, qui tombe seule dans le trou par gravité.
Voire directement une petite targette.
C'est ni très joli, ni trop vilain non plus
Sur le flanc la coulisse ne le permettra pas par contre.
A moins de la placer tout en haut ?...
C'est une piste a creuser, merci
.
