esterminus

Choix section tasseau pour une verriere?

bonjour
j'ai bien écrémé le site et les différentes réalisations mais je me pose encore beaucoup de questions...
je voudrais réaliser 2 verrières, chacunes de 2,40m de long et 1,30 de haut.Les cadres seront vissées dans l'ouverture des murs sur leur 4 cotés.
Je n'ai pas de défonceuse et je pensais partir sur une structure vissée ou chevillée.

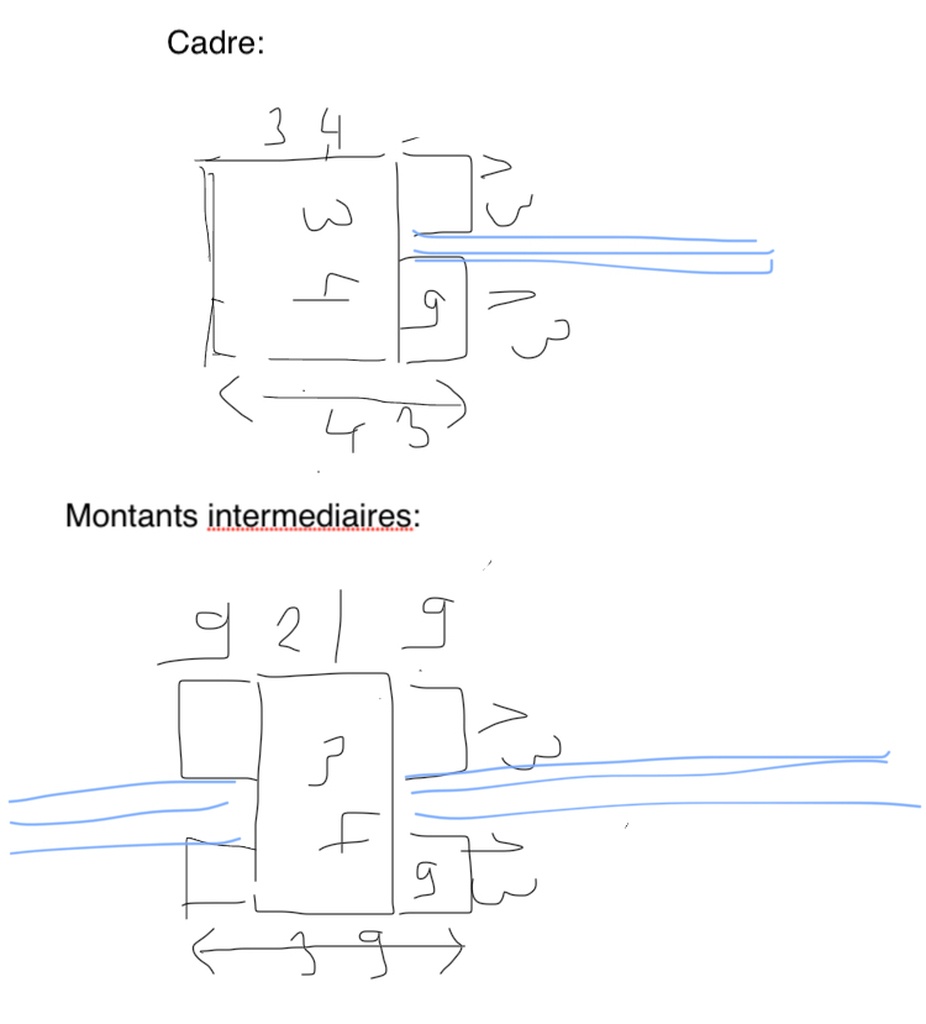

mon plan est simple, des carrelets de 34X34mm pour le cadre et des montants de 21X34mm , avec des parcloses de 9X13mm de chaque coté pour prendre les vitres en sandwich.9a me donne 43mm pour le cadre et 39MM pour les montants intermédiaires.
c'est réaliste ou beaucoup trop fin pour assurer la rigidité?
merci pour votre aide...

Connectez-vous pour ajouter un commentaire.
?

3 réponses

2
Fabien R

Peut être aller voir dans les créations récentes si certains échanges ne seraient pas intructifs...

lairdubois.fr/...entaires/379442

Oak
Je suis d'accord

Bien vu 😉 40x40 dans le cas de la dernière verrière postée 🤙🏼

esterminus
( Modifié )

Merci Fabien R !

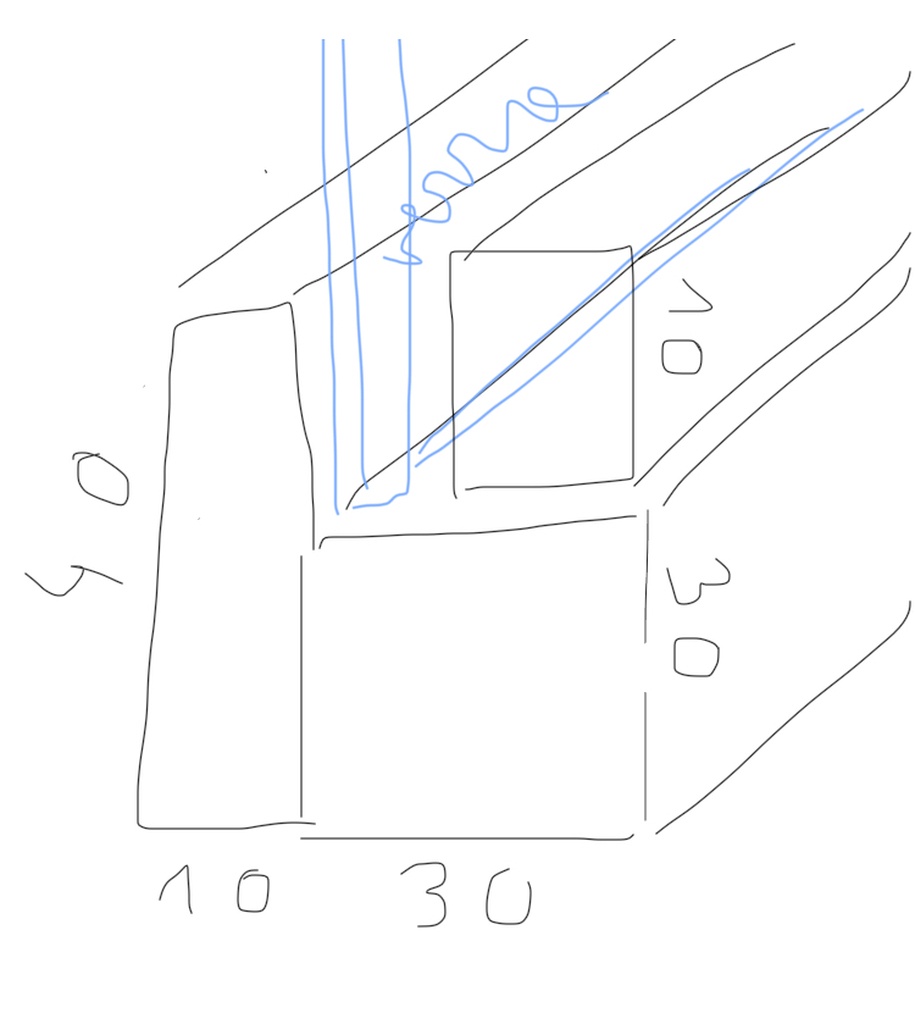

du coup ma question est la suivante: vu que je fabriquerais une feuillure par collage, mon calcul serait bon?cad carrelet de 30x30 et tasseau de 10X40 collée ou faut il que je parte sur des carrelets de 40X40 et tasseau de 10x 50 du coup?
et pour les montants ça me ferait une section de 30x40 donc.
Suffisant?

Fabien R

Pour moi, réponse A. la section reconstituée est aussi solide que si elle était tirée d’un bloc massif. Comme pour les poutres en lamellé collé en fait.

esterminus

ha ben je vais pouvoir me lancer alors!
donc je retiens mon plan , y a plus qu'à trouver des tasseaux bien rabotés avec les bonnes sections pas trop loin de chez moi et je m'y mets dés que possible!
merci!!!

Connectez-vous pour ajouter un commentaire.
0
GabyLeBucheron

Bonjour,

Je pense que tu peux effectivement reconstruire les feuillures en collant un tasseau sur tes montants. Tu fais un beau collage à plat joint ou avec quelques lamellos pour assurer l'alignement.

Pour le dimensionnement des sections, ça me semble léger pour une surface de vitre si grande...
J'ai l'impression que c'est plutôt le double habituellement sur les fenêtres.
Cela dit, ta verrière n'est pas soumise aux intempéries, donc peut-être ?

esterminus

Merci GabyLeBucheron !merci pour ce retour encourageant!
j'ai effectivement des doutes sur la dimension des sections, d'où ma question.
évidemment le but est d obtenir une esthétique sobre et légère et donc des montants les plus fins possible.mais je ne sais pas quel serait le minimum raisonnable...

esterminus

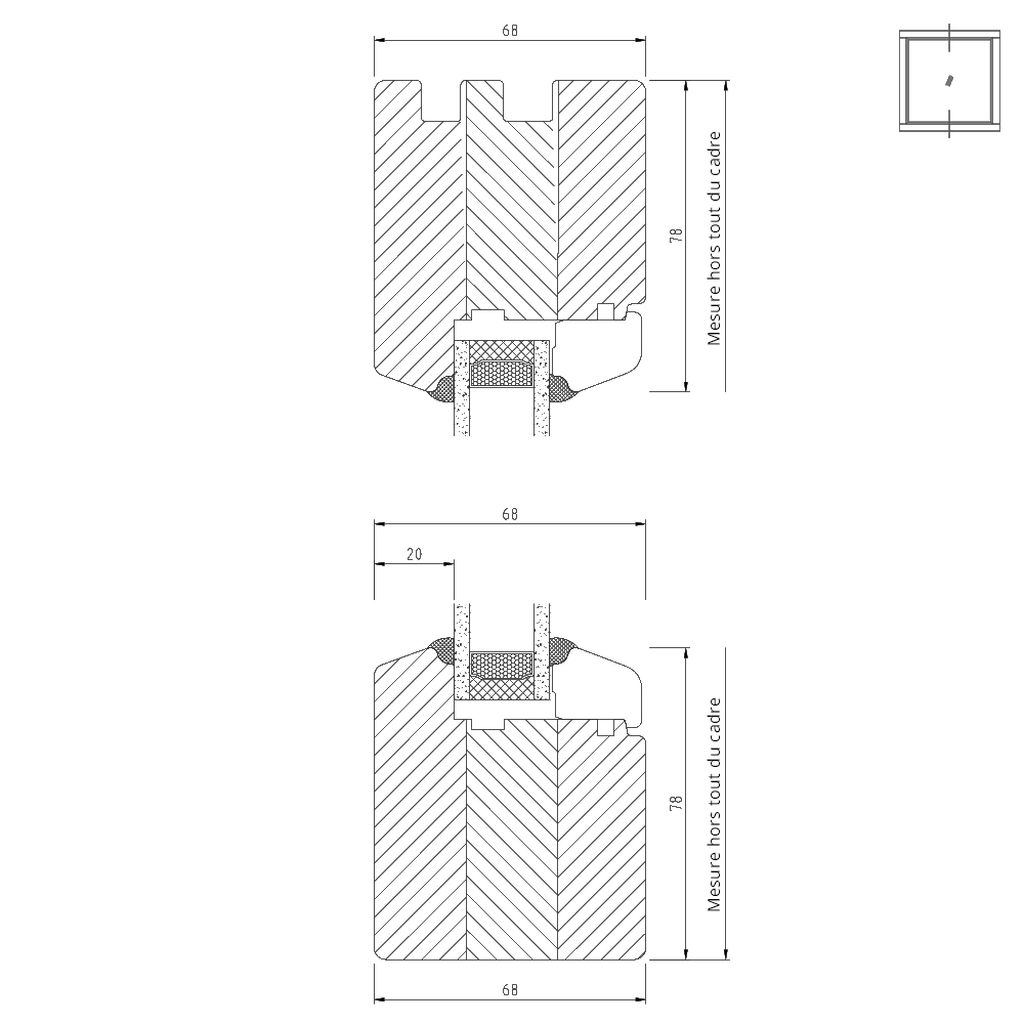

Il y aurait cette solution là , alors, peut etre plus costaud au final?

Connectez-vous pour ajouter un commentaire.
0
Atelier bois couleur

Bonjour,
Pas bien sur de comprendre ta conception mais pour moi, une verrière c’est une feuillure de profondeur 10 et de hauteur 10mm+ep du verre en face arrière et pour l’avant, 10mm d’epaisseur restant avec des parecloses de 10x10 pour retenir le verre. Si tu prend de 6mm, ça donne une epaisseur de structure de 10+6+10 = 26mm minimum. Pour la largeur, il faut au moins qu’il te reste 10mm au niveau des feuillures donc sur les montants 10+10+10 = 30mm.

esterminus

Merci Atelier bois couleur !

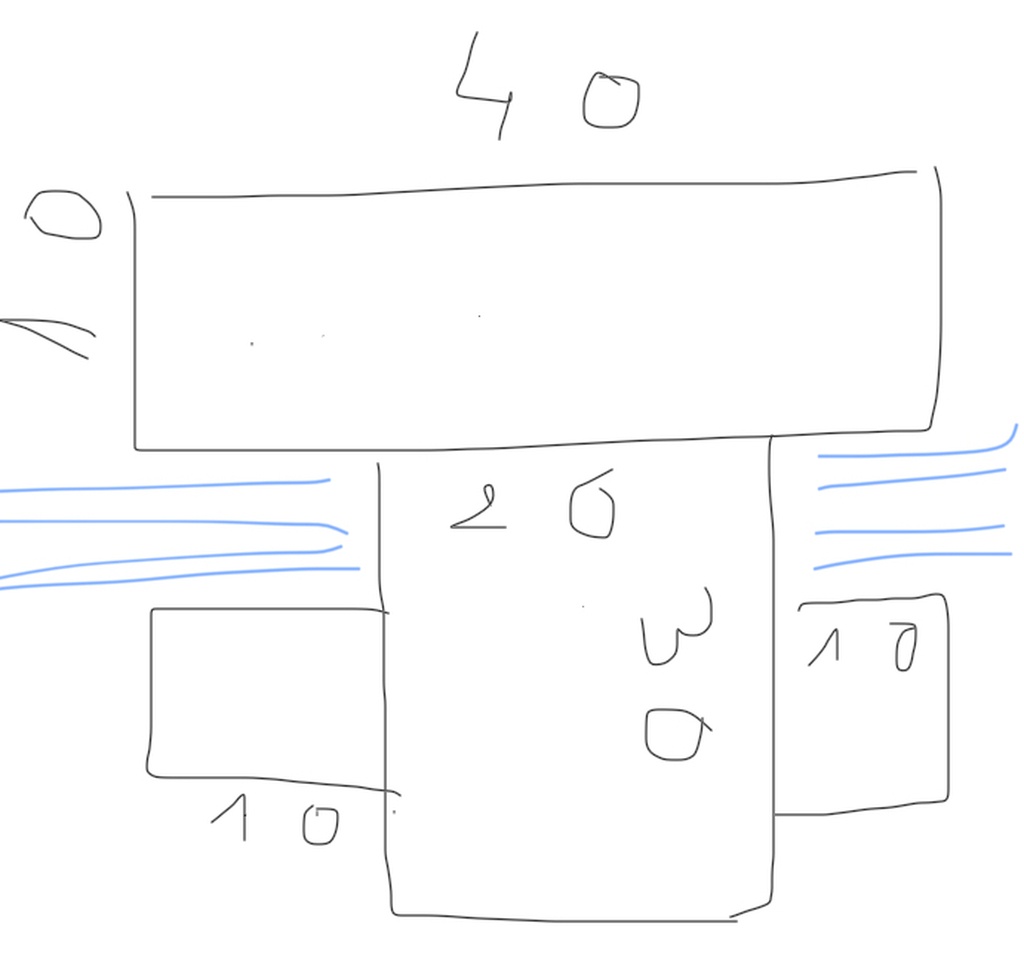

Je vais essayer de mettre un schema pour etre plus claire…

esterminus

J espere que c est plus inspirant🤗ou pas….😅
