manu59

Câblage moteur sur combiné à bois Robland K26

Bonjour à la communauté,

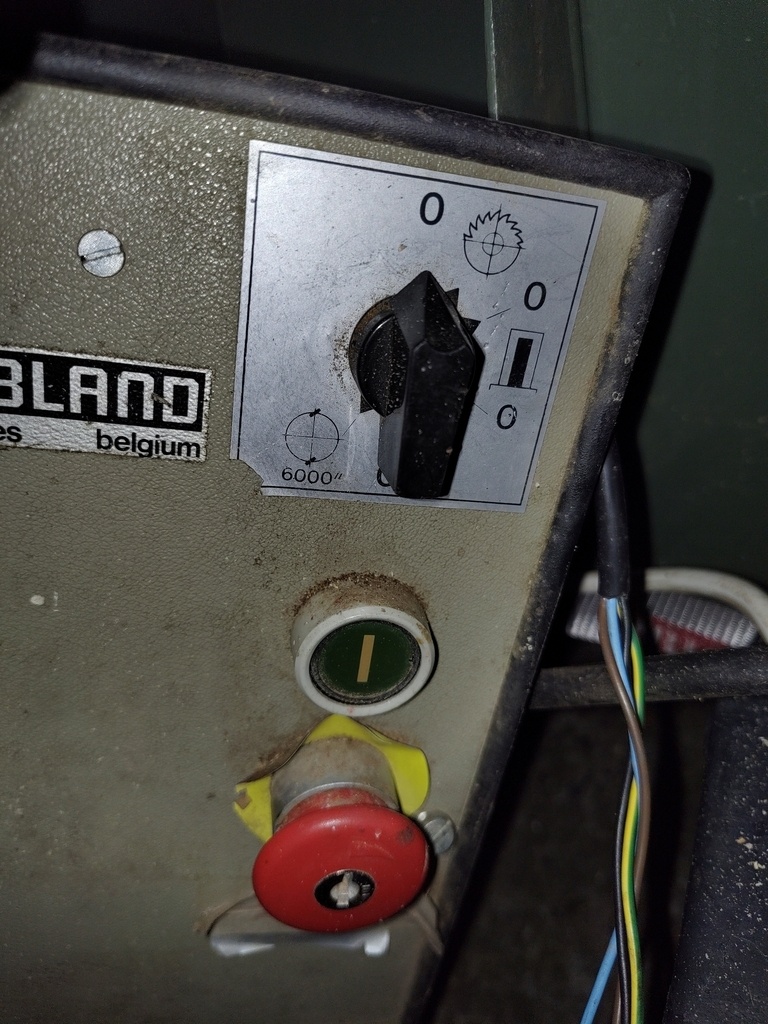

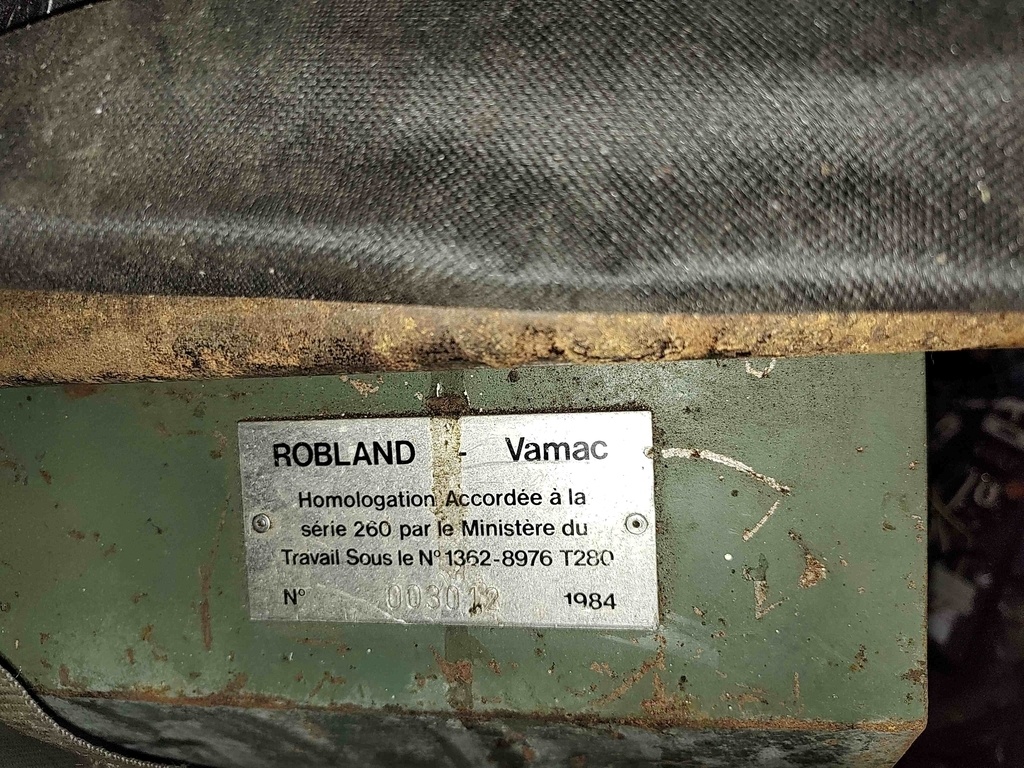

Je viens d'acquérir un combine à bois Robland, cela doit être un K26 avec trois moteurs monophasé
Je n'ai pas tester les moteurs avant l'achat.

Première déception, le moteur de la toupie n'est pas raccordé et le moteur de scié était cablé sur les bornes prévues pour la toupie.
Le moteur (3 fils Phase, Neutre , Terre) de la dégau fonctionne
Le moteur (3 fils Phase, Neutre , Terre) de la toupie fonctionne quand je le cable au bornier

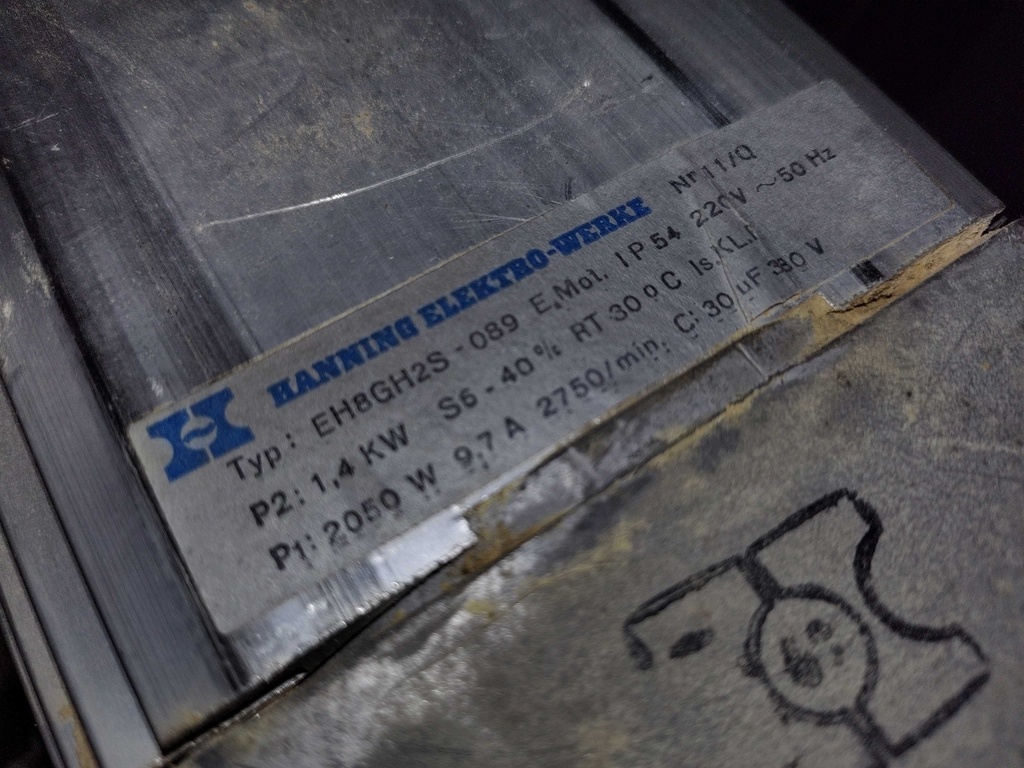

Le moteur (4 fils Phase (brun), phase (black) , Neutre , Terre) ne fonctionne pas et émet un bourdonnement. Il est câblé sur  3 fils alors qu'il n'en a 4

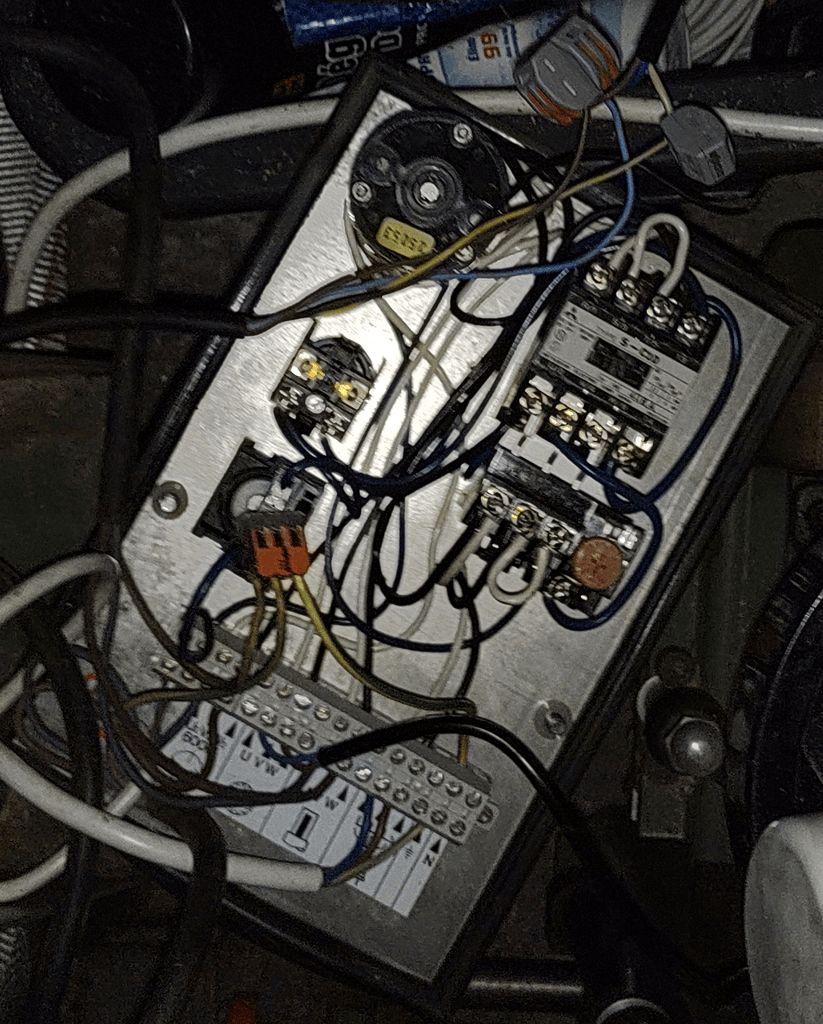

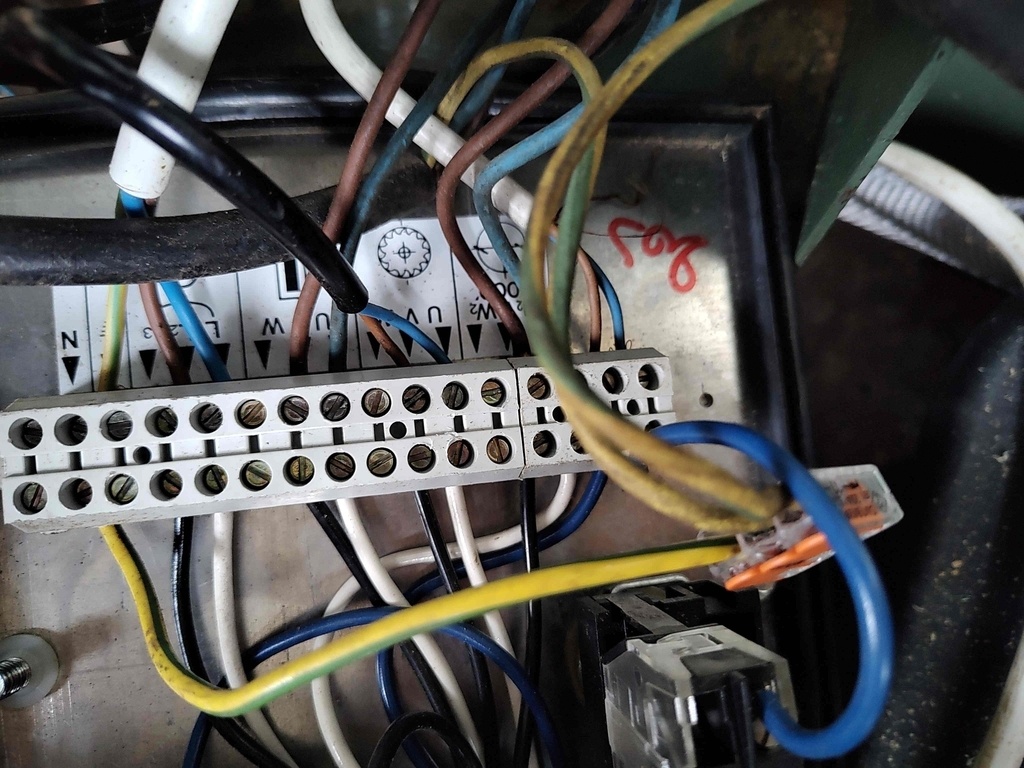

J'ai aussi l'impression qu'un condo a été ajouté dans le tableau de commande pour le moteur de scie (mais comme le moteur était cablé sur les contact s de la toupie, je en suis pas sûr) et le cable reliant le moteur de la scie au bornier n'est pas d'origine

Si un connaisseur pouvait m'aider :)

Connectez-vous pour ajouter un commentaire.
?

1 réponse

0
bois09

Bonjour,

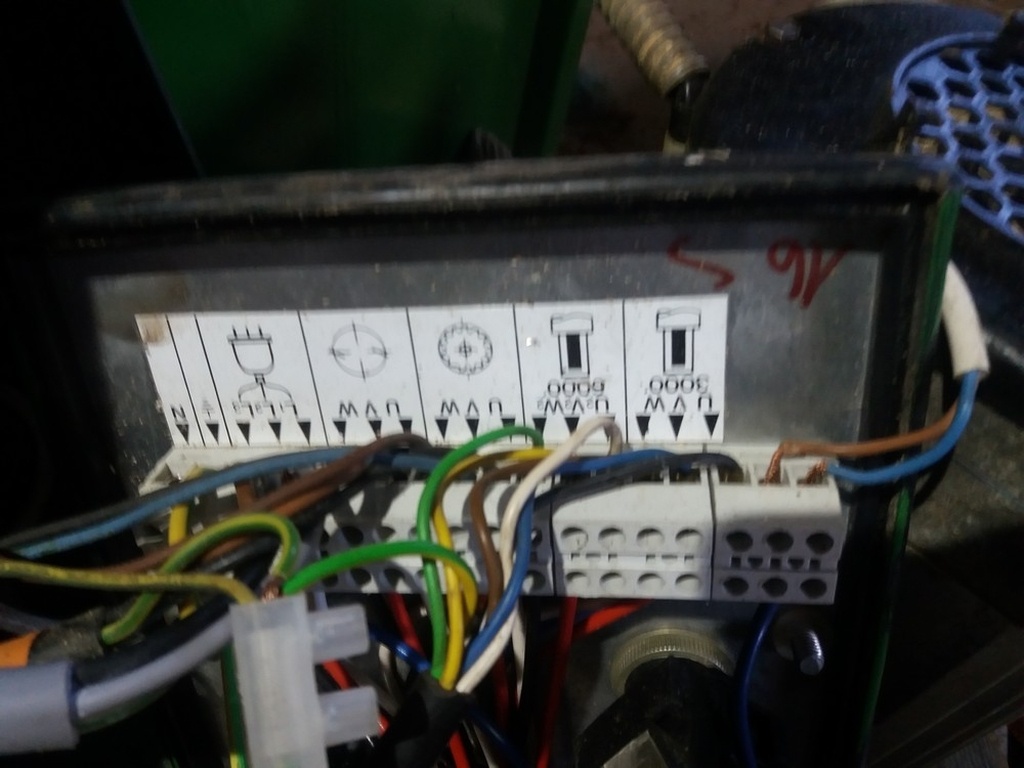

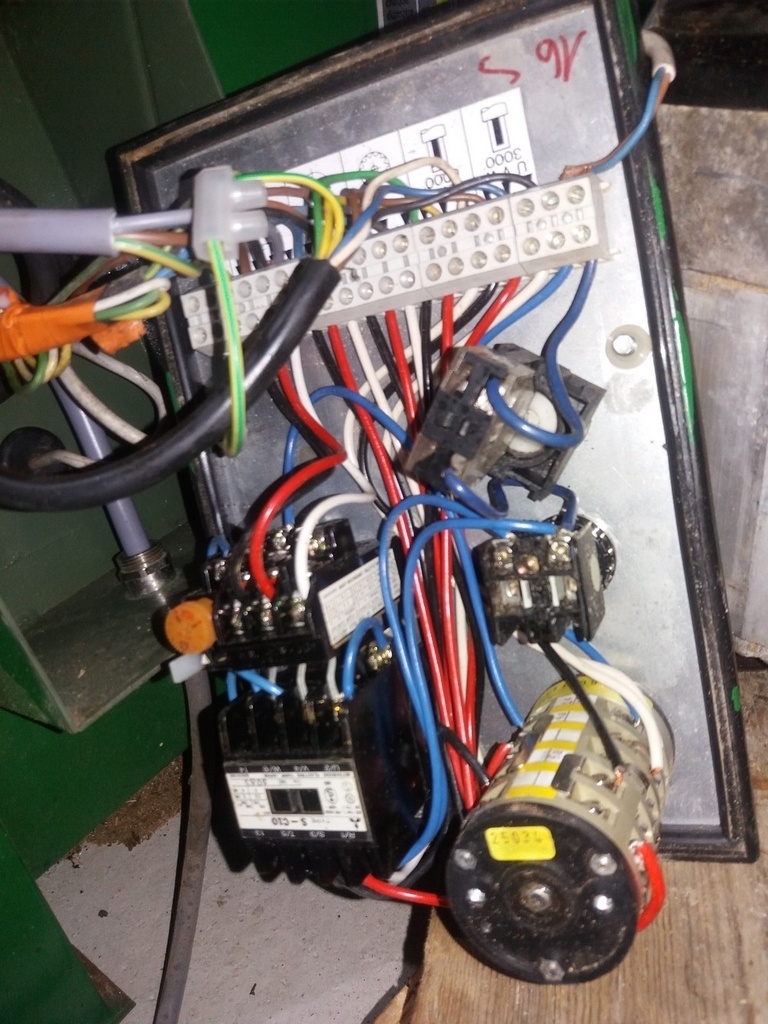

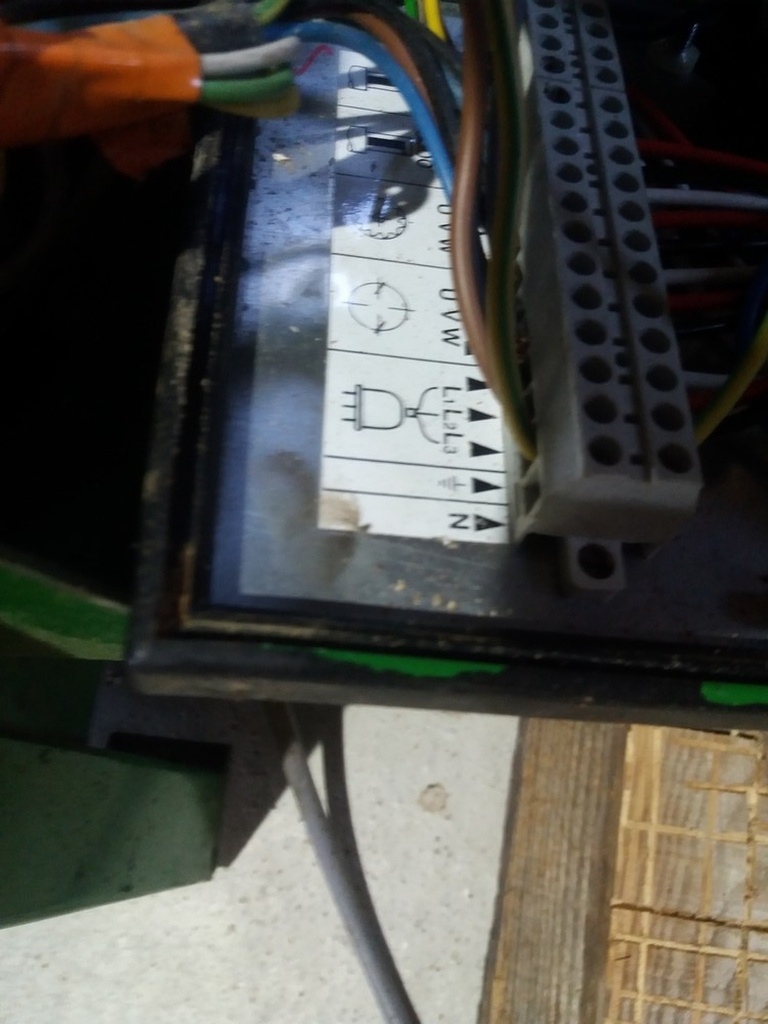

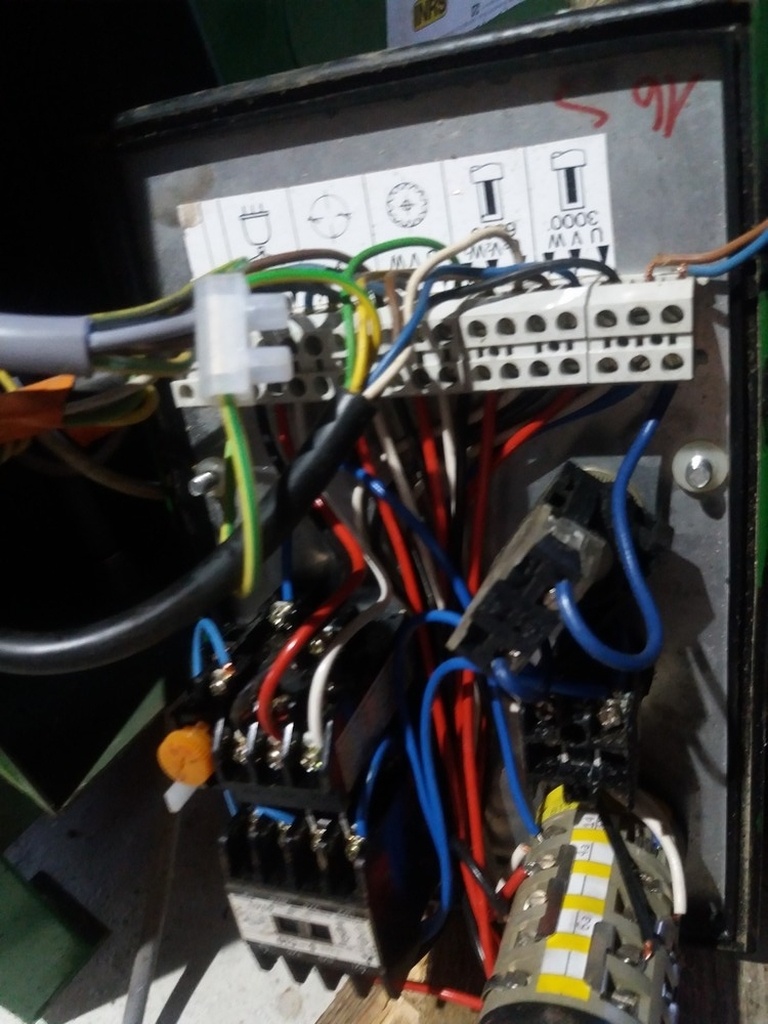

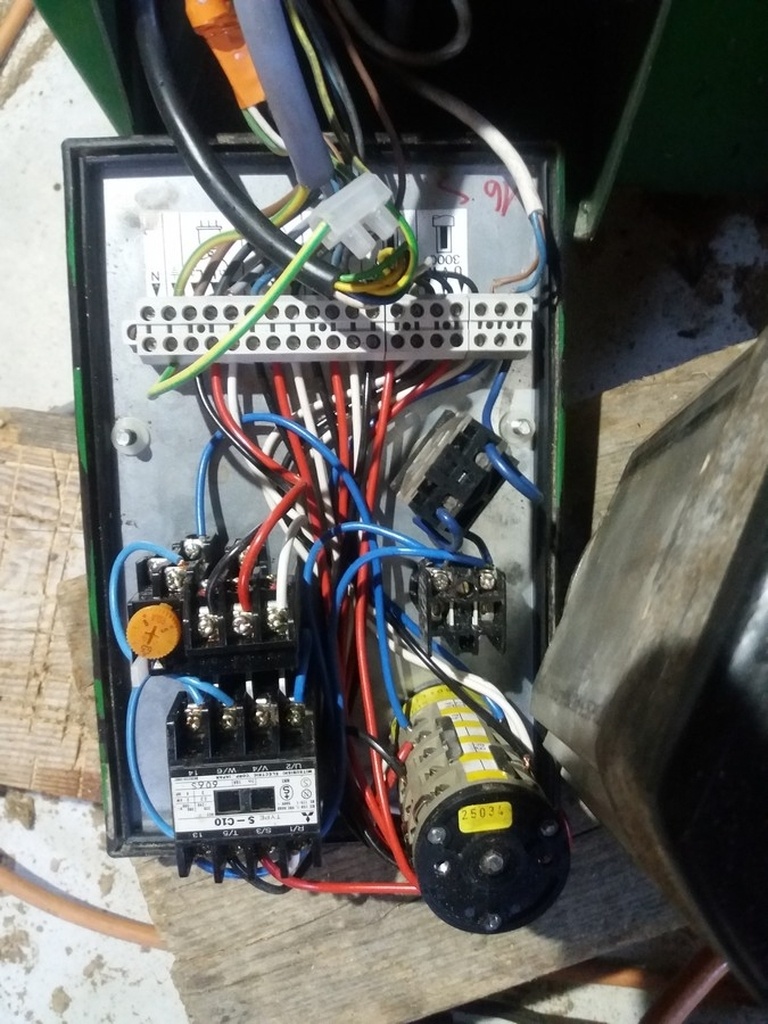

Je n'y connais pas grand chose en électricité mais j'ai une K26. Je te joins quelques photos de mes branchements. Je remarque que ton moteur de scie est en 220V; les miens sont en 380V 3 phases + Terre; je n'ai pas de Neutre.
D'après ce que je comprends de tes explications tu as 2 moteurs en 220 (Phase + Neutre + Terre), et un moteur qui n’aurait que 2 phases + Neutre + Terre ?; très étrange !
Sur tes photos je ne vois pas de fil arrivant à la borne N ?
Si tu t'y connais autant que moi, il vaut mieux faire appel à un professionnel ou un amateur très éclairé.
Cordialement
Jacques

manu59

MErci de ton retour

le moteur avec deux phases est celui de la scie . Je pense qu'il y a deux enroulements. Le secondaire permettant de lancer le moteur

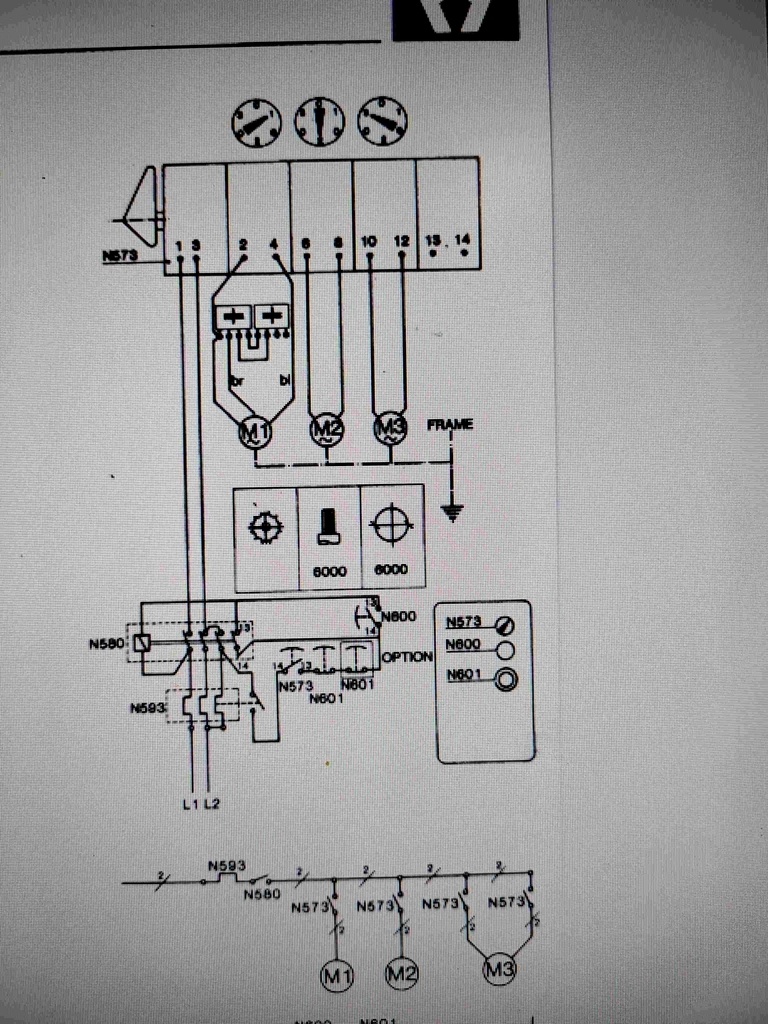

cablage moteur mono

manu59

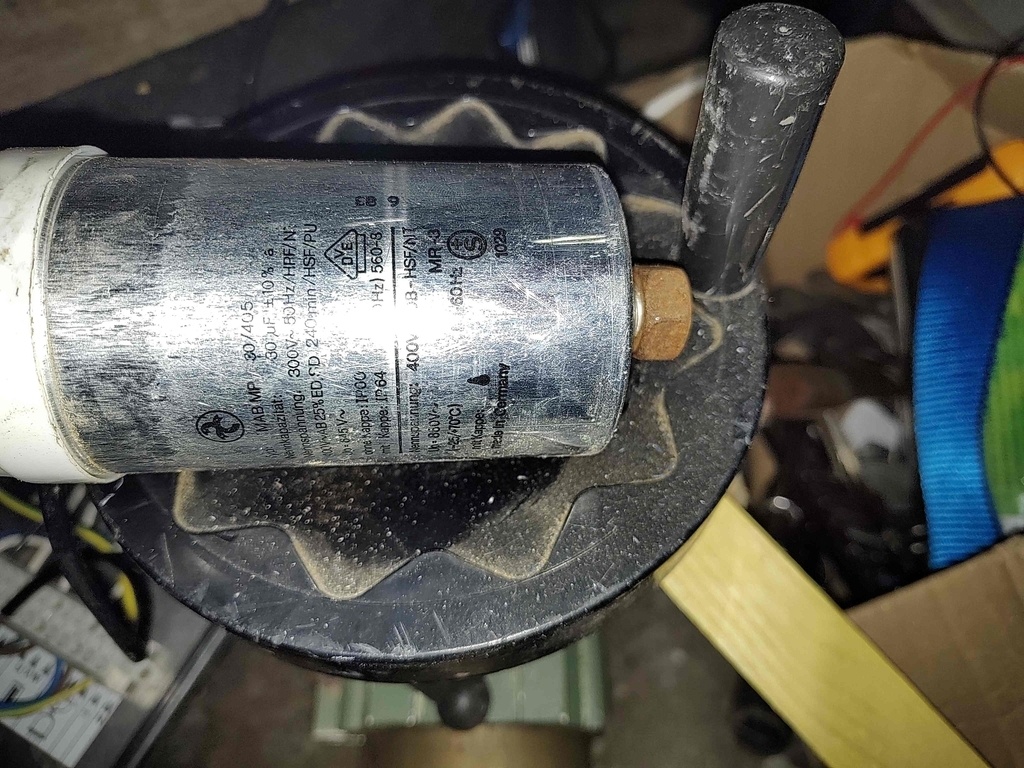

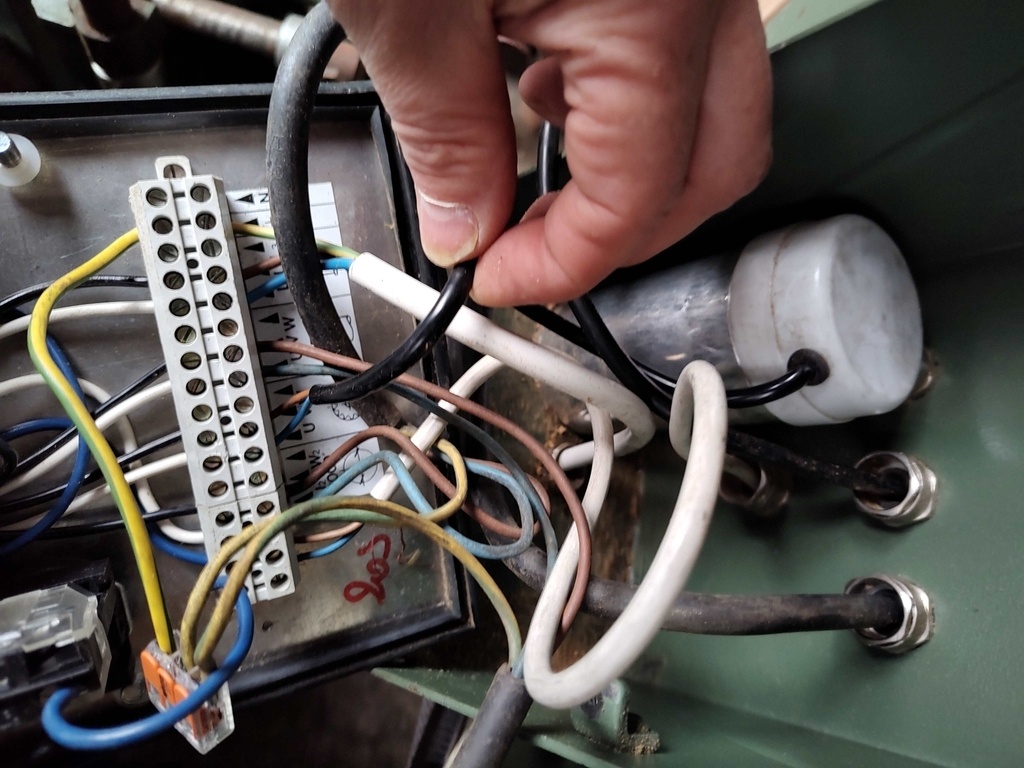

J'ai branché le condensateur en série avec l'enroulement auxiliaire et cela fonctionne (hormis un bon bruit de métal surement du à de la rouille :()

bois09

👍
