Bonjour à tous,
En visionnant cette vidéo sur le travail de Sebastian Cox (youtube.com/wa...h?v=Rwk-toeRL_A) - Démarche globale et réflexion très intéressante, durabilité et cie, mais je suis un peu plus dubitatif sur les tables à manger à 14000€ (sebastiancox.c...he-dining-table)... Bref -
Et à 22"38 on voit l'assemblage d'une sorte de rideau coulissant, mis en mouvement dans le plan d'après.
En cherchant les infos sur ce type de fabrication, j'ai trouvé ce pas à pas de Stephhubert:
Ensuite j'ai trouvé cette proposition pour la conception d'un bureau américain Un rideau de type « bureau américain » tout en bois qui semble plus correspondre à la conception de Cox.
Mais: celle de Cox me parait être beaucoup plus souple.
Auriez-vous une idée du comment il obtient cette angle entre les lames?
Angle limité par la fraise et la résistance du bois...
En libérant davantage les côtés de la partie femelle? Mais en fragilisant cette dernière...
Merci pour vos lumières!
6 réponses
Si ça peut aider, Pask Makes avait fait un truc dans le genre, je l'ai retrouvée ici : youtube.com/wa...h?v=KLGjj9bzmGg
Merci MaximeD ! Le système est pratique et tout simple avec ce tiroir qui sert pour l'ouverture des 2 niveaux. Ingénieux! Je continue à chercher sur le système avec rainure, mais j'essaierai aussi avec tissu, c'est quand même bien pratique et plus simple à même en oeuvre que le rainurage... Merci beaucoup!
Méthode collage sur tissu : youtu.be/QBuqB...ywH_GD9pji4Rn5z
Merci Jean-Claude Di Fazio ! M. Chappel est bien déglingosse mais il travaille super! J'essaye de trouver la solution sans tissu, mais c'est vrai que c'est quand même bien pratique avec ce système... Merci pour la découverte de ce garçon! Je vais aller voir ses autres vidéos...

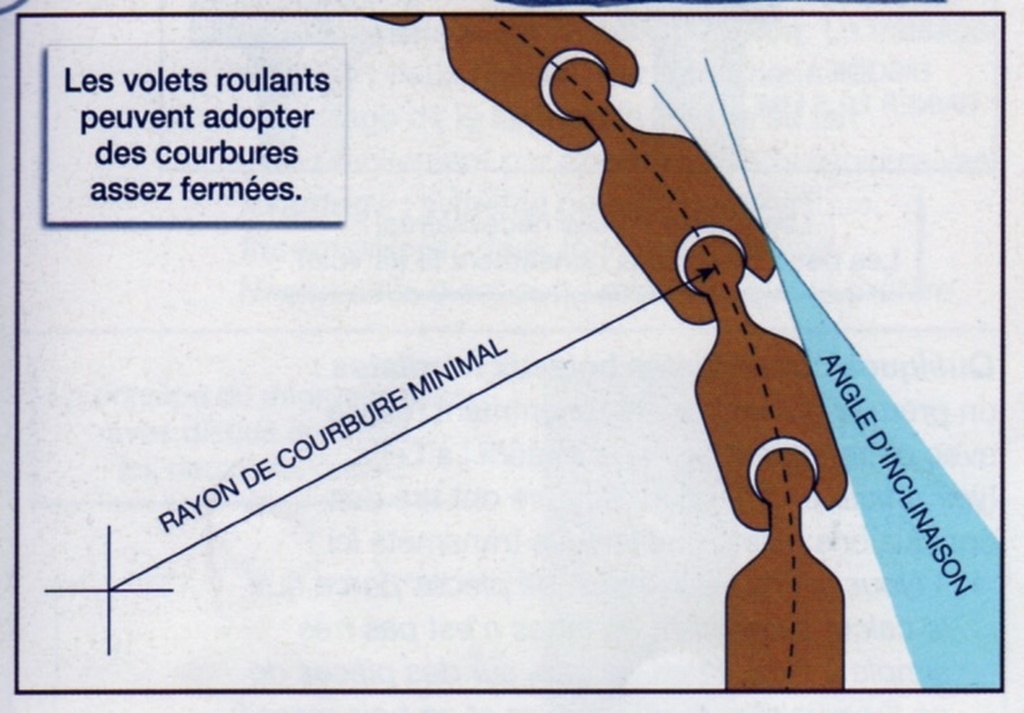

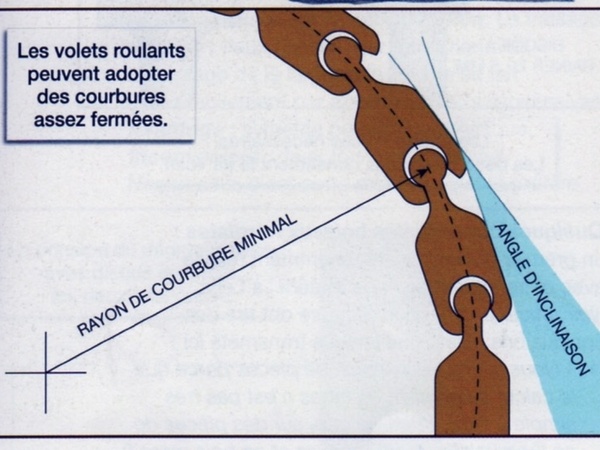

Tu peux te procurer la revue bois + no 62. Il y a un reportage complet sur ce type de volets roulants. De la conception des fraises (chez le bouvet) jusqu'à la réalisation d'un meuble avec ce volet.
tout dépend également du rayon de courbure demandé
Merci glaude ! A vue de nez, à la louche hyper approximative, les lames semblent faire 15mm, pour un rayon de courbure d’environ 8 à 10cm ( je me base sur la vidéo du travail de Cox, à 22min38 toujours…)
Tu peux également jouer sur la largeur des lames. Un peu comme une cercle sur ordinateur qui n'est en réalité jamais rond mais qui est constitué d'une succession de segments. Plus ils sont petit moins on les voit. Ici plus les lames seront petites plus tu enchaînera les angles et dont tu réduira le rayon
Merci Erebor ! Pigé le principe de la largeur! Donc il faut une épaisseur minimale pour la résistance une fois l’intérieur fraisé, et une largeur des lames adaptée à l’angle de courbure recherché… ok, je vais tester. Merci beaucoup !
Bonjour.
Sur le forum Metabricoleur, une réalisation de ce type a été réalisée.
Bonne lecture.
Merci ElbamaRol ! J’avais trouvé cette publication qui est en lien dans ma question. Pour le coup dans cette fabrication la difficulté est clairement ce fameux angle de courbure…
